1 Otwiera przestrze. Chroni ycie. CENNIK 10/2012 DRZWI MAGAZYNOWE ALTADOOR Sp. J. ul. Lubelska Olsztyn Polska Tel.: Fax.: domoferm@altadoor.pl Cennik wa ny od Niniejszy cennik nie stanowi oferty w rozumieniu art. 66 kodeksu cywilnego. Ma on charakter jedynie zaproszenia do zawarcia umowy w rozumieniu art. 71 kodeksu cywilnego. Obowi zuj ogólne warunki handlowe (OWH) dost pne na stronie internetowej Podane ceny maj charakter informacyjny, a ostateczny koszt us ugi ustalany jest zwykle indywidualnie z klientem.

2 Spis treści Drzwi standardowe Informacje ogólne Kontakty Strona 2 3 Drzwi DOMOFERM UNIVERSAL UT4xx UNIVERSAL > UT401 > Drzwi jednoskrzydłowe EI 0 OścieŜnica P42 dla ścian GK 4 4 Drzwi DOMOFERM SOLID LF5xx / SELECTION LF6xx SOLID > LF531E > Drzwi jednoskrzydłowe EI 2 30 SOLID > LF561C > Drzwi jednoskrzydłowe EI 2 60 SELECTION > LF621F > Drzwi jednoskrzydłowe EI Drzwi DOMOFERM SELECTION LF6xx SELECTION > LF602 > Drzwi dwuskrzydłowe EI 0 SELECTION > LF632 i LF662 > Drzwi dwuskrzydłowe EI 2 30 / EI 2 60 WyposaŜenie i akcesoria - UNIVERSAL / SOLID / SELECTION Rysunki poglądowe drzwi UNIVERSAL / SOLID / SELECTION Drzwi przylgowe z grubą i z płaską przylgą UNIVERSAL SOLID SELECTION -2-

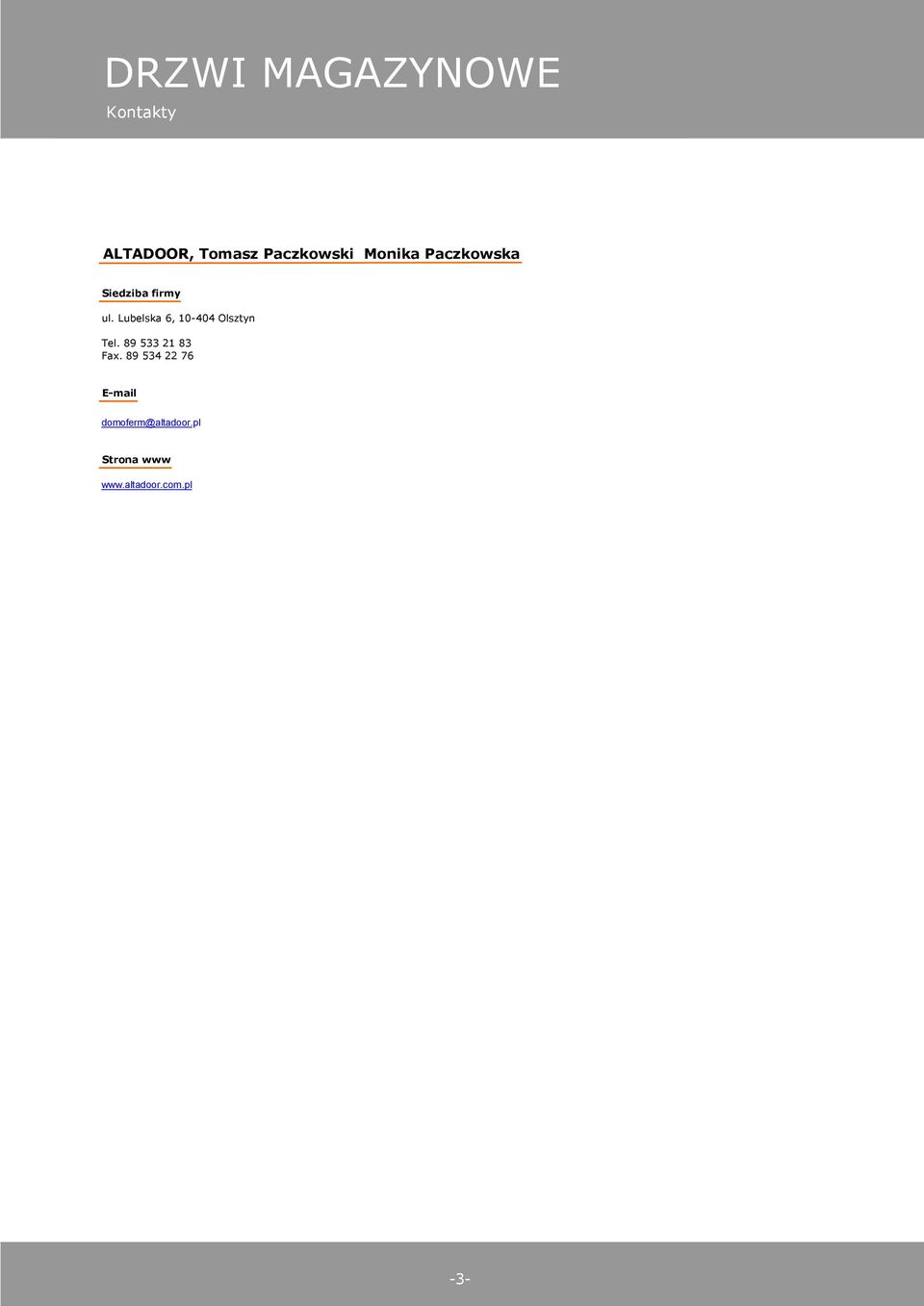

3 DRZWI MAGAZYNOWE Kontakty ALTADOOR, Tomasz Paczkowski Monika Paczkowska Siedziba firmy ul. Lubelska 6, Olsztyn Tel Fax Strona www -3-

4 UNIVERSAL UT401, 1-skrzydłowe drzwi EI 0 EI 0 Opis projektowy skrzydło o grubości 40 mm wykonane z blachy ocynkowanej gr. 0,5 mm, zagruntowane w kolorze jasnoszarym podobnym do RAL 7035, 3-stronna gruba przylga ościeŝnica wykonana z ocynkowanej blachy stalowej gr. 1,5 mm, zagruntowana w kolorze jasnoszarym podobnym do RAL 7035, osadzana na gotowej posadzce, uszczelka EPDM C720 w kolorze szarym (luzem) okucia: zamek zapadkowo - zasuwkowy przystosowany do wkładki w skrzydle, klamka U-Form z krótkim szyldem w kolorze czarnym z tworzywa sztucznego, 2 szt. dwuczęściowych zawiasów Anuba Profil 20 / 1.5 mm - ościeŝnica kątowa Skrzydło z ościeŝnicą i okuciami Wymiar światła ościeŝnicy [mm] Wymiar otworu [mm] Cena Netto [PLN] "80" 800 x x 2030 "90" 900 x x "100" 1000 x x 2030 "120" 1200 x 2000* 1250 x 2025* 785 *) Drzwi 1200 x 2000 mm realizowane wyłącznie z ościeŝnicą kątową profil 22 M BRMB=DLB + 60 mm BRMH=DLH + 30 mm (profil 20 M) Uwaga: Przy zamówieniu proszę określić kierunek otwierania OścieŜnica profil 42 dla ścian gipsowo - kartonowych Opis projektowy ościeŝnica lewo - prawa do drzwi przylgowych wykonana z ocynkowanej blachy stalowej gr.1,5 mm (opcjonalnie 2,0 mm), zagruntowana w kolorze podobnym do RAL 7035, 2 szt. zawiasów Anuba, ościeŝnica osadzana na gotową posadzkę, uszczelka C550 w kolorze szarym (luzem) BRMB=DLB + 50 mm BRMH=DLH + 25 mm (profil 22 M) Profil 42 / 1.5 mm - ościeŝnica obejmująca OścieŜnica montowana na gotową posadzkę Wymiar światła ościeŝnicy [mm] Wymiar otworu [mm] Grubość ściany (MW) Szerokość profilu (PB) Cena Netto [PLN] "80" "90" "100" Uwaga: x x x x x x BRMB=DLB + 96 mm BRMH=DLH + 48 mm (profil 42 D) OścieŜnica występuje w wersji lakierowanej (wg palety RAL) oraz ze stali nierdzewnej (na zapytanie) OścieŜnica dostępna na magazynie w Gänserndorf (Austria) PB - szerokość profila ościeŝnicy MW - grubość gotowej ściany -4-

5 DRZWI MAGAZYNOWE SOLID / SELECTION > LF5xx / LF6xx > 52 / 64 mm > aska przylga SOLID LF531E, 1-skrzydłowe drzwi EI 2 30-C5 EI 230 EI 260 EI 2120 SOLID LF561C, 1-skrzydłowe drzwi EI 2 60-C5 SELECTION LF621F, 1-skrzydłowe drzwi EI C5 Opis projektowy skrzydło o grubości 52 / 64 mm wykonane z blachy ocynkowanej gr. 0,75 mm, zagruntowane w kolorze jasnoszarym podobnym do RAL 7035, 4-stronna płaska przylga ościeŝnica wykonana z ocynkowanej blachy stalowej gr. 1,9 mm, zagruntowana w kolorze jasnoszarym podobnym do RAL 7035, uszczelka EPDM C535 FH w kolorze czarnym (luzem) okucia: zamek zapadkowo - zasuwkowy przystosowany do wkładki w skrzydle, klamka U-Form z krótkim szyldem z tworzywa sztucznego w kolorze czarnym, 2 szt. zawiasów Domogenius LHE (w tym jeden spręŝynowy) z regulacją wysokości ± 4 mm Profil 375 / 1.9 mm - ościeŝnica kątowa "Klapa" "80" "90" "100" "110" "120" Wymiar światła ościeŝnicy [mm] 700 x x x x x x x x x x x x 2100 Skrzydło z ościeŝnicą i okuciami Wymiar otworu [mm] LF531E LF561C LF621F EI 2 30 EI 2 60 EI x x x x x x x x x x x x Cena Netto [PLN] Drzwi do zamówienia na wymiar - patrz cennik drzwi obiektowych LF6xx BRMB=DLB + 90 mm BRMH=DLH + 45 mm (profil 375 M) BRMB=DLB + 90 mm BRMH=DLH + 45 mm (profil 375 D) Uwaga: Dopłata za dymoszczelność zł Dopłata za profil kierunkowy do ościeŝnicy P375 N - 75 zł (materiał dostępny na magazynie) Dopłata za ościeŝnicę blokową P34 D, PB = 95 mm zł * *) Termin realiacji: 2-3 tygodnie Dopłata za ościeŝnicę obejmującą P375 N + 69, PB od 100 mm do 175 mm zł ** Dopłata za ościeŝnicę obejmującą P375 N + 69, PB od 176 mm do 290 mm zł ** BRMB=DLB + 90 mm BRMH=DLH + 45 mm (profil 375 N + 69) Dopłata za ościeŝnicę obejmującą P375 N + 69, PB powyŝej 291 mm - na zapytanie **) Termin realiacji: 4-6 tygodni BRMB=DLB mm BRMH=DLH + 73 mm (profil 34 D) -5-

6 SELECTION LF602 i LF632, 2-skrzydłowe drzwi EI 0, EI 230-C5 EI 0 SELECTION LF662, 2-skrzydłowe drzwi EI 260-C5 Opis projektowy skrzydło o grubości 64 mm wykonane z blachy ocynkowanej gr. 0,75 mm, zagruntowane w kolorze jasnoszarym podobnym do RAL 7035, 3-stronna płaska przylga ościeŝnica wykonana z ocynkowanej blachy stalowej gr. 1,5 mm, zagruntowana w kolorze jasnoszarym podobnym do RAL 7035, do montaŝu na gotową posadzkę, uszczelka EPDM C540 w kolorze czarnym (luzem) okucia: zamek zapadkowo - zasuwkowy przystosowany do wkładki w skrzydle aktywnym, klamka U-Form z krótkim szyldem z tworzywa sztucznego w kolorze czarnym, 2 szt. zawiasów Maggi (w tym jeden spręŝynowy) z regulacją wysokości ± 2 mm, do drzwi przeciwpoŝarowych regulator kolejności zamykania Profil 74 / 1.5 mm - ościeŝnica kątowa Skrzydło z ościeŝnicą i okuciami EI 0, EI230 Wymiar światła ościeŝnicy [mm] Podział skrzydeł Wymiar otworu [mm] "140" 1400 x x 2035 "160" 1600 x x 2035 "180" 1800 x x 2035 "200" 2000 x x 2035 Cena Netto [PLN] BRMB=DLB + 70 mm BRMH=DLH + 35 mm (profil 74 M) Skrzydło z ościeŝnicą i okuciami EI260 Wymiar światła ościeŝnicy [mm] Podział skrzydeł Wymiar otworu [mm] "140" 1400 x x 2035 "160" 1600 x x 2035 "180" 1800 x x 2035 "200" 2000 x x 2035 Uwaga: Przy zamówieniu proszę określić kierunek otwierania Dopłata za dymoszczelność zł -6- Cena Netto [PLN] EI230 EI2 60

7 WYPOSA ENIE I AKCESORIA UNIVERSAL > UT4 xx > 40 mm > Gruba przyl ga SOLID / SELECTION > LF5xx / LF6xx > 52 / 64 mm > P aska przylga Okucia do drzwi UNIVERSAL UT401 ECO SCHULTE, Krótki szyld lub rozeta, tworzywo sztuczne, kolor czarny, U-Form Okucie klamka-klamka PZ - 8,5 mm z wkładem plastikowym oraz kluczem budowlanym ( w cenie skrzydła ) Okucie klamka-gałka PZ - 8,5 mm 65 Okucie WC klamka-klamka - 8,5 mm 60 ECO SCHULTE, Krótki szyld lub rozeta, stal nierdzewna lub aluminium, U-Form Okucie klamka-klamka PZ - 8,5 mm 220 Okucie klamka-gałka PZ - 8,5 mm 250 Okucie WC klamka-klamka - 8,5 mm 220 Wkładka typu EURO ( 3 klucze ) Wkładka patentowa DOMOFERM niklowana, podział 35/30 mm Okucia do drzwi SOLID LF5x1 / SELECTION LF6x2 ECO SCHULTE, Krótki szyld, tworzywo sztuczne, kolor czarny, U-Form Okucie klamka-gałka PZ - 9 mm 65 Okucie WC klamka-klamka - 9 mm 60 ECO SCHULTE, Krótki szyld, stal nierdzewna lub aluminium, U-Form Okucie klamka-klamka PZ - 9 mm z wkładem plastikowym oraz kluczem budowlanym ( w cenie skrzydła ) Okucie klamka-klamka PZ - 9 mm 220 Okucie klamka-gałka PZ - 9 mm 250 Okucie WC klamka-klamka - 9 mm 220 Wkładka typu EURO ( 3 klucze ) Wkładka patentowa DOMOFERM niklowana, LF5x1 - podział 35/35 mm 40 Wkładka patentowa DOMOFERM niklowana, LF6x1 - podział 40/45 mm, LF6x2 - podział 40/45 mm Zamki do drzwi UNIVERSAL UT401 / SOLID LF5x1 / SELECTION LF6x2 Zamek wg normy ÖNORM pod wkładkę patentową Zamek wg normy DIN pod wkładkę patentową Akcesoria dodatkowe Zamek standardowy do UT401, czoło ocynk, PZ mm Zamek z wekslem do UT401, czoło ocynk, PZ mm Zamek WC do UT401, czoło ocynk, PZ mm Zamek standardowy do LF5x1, czoło ocynk, PZ - 9 mm 60 Zamek NEMEF 1758 z funkcją paniczną "D" do LF5x1 (klamka-klamka, klamka-dźwignia), czoło ocynk, PZ - 9 mm 120 Zamek NEMEF 1759 z funkcją paniczną "E" do LF5x1 (gałka-klamka, gałka-dźwignia), czoło ocynk, PZ - 9 mm 120 Zamek standardowy CISA do LF6x2 (skrzydło czynne), czoło ocynk, PZ - 9 mm 60 Zamek standardowy CISA do LF6x2 (skrzydło bierne), czoło ocynk, PZ - 9 mm 85 Zamek TESA z funkcją paniczną "E" do LF6x2 (skrzydło czynne), czoło ocynk, PZ - 9 mm 85 Zamek CISA z funkcją paniczną "B" do LF6x2 (skrzydło czynne), czoło ocynk, PZ - 9 mm 150 Zamek CISA z funkcją paniczną "B" do LF6x2 (skrzydło bierne), czoło ocynk, PZ - 9 mm 180 Mechanizm ryglujący CISA do LF6x2 (rygiel górny) 70 Trzpień dzielony (klamka-klamka / klamka-dŝwignia) 35 Trzpień hakowy (gałka-klamka / gałka-dŝwignia) Dźwignia paniczna do drzwi SOLID LF5x1 / SELECTION LF6x2 Dźwignia paniczna ECO SCHULTE EPN 900 Szyld z tworzywa sztucznego w kolorze czarnym, drąŝek sztangi ze stali w kolorze czerwonym Szyld z tworzywa sztucznego w kolorze aluminium, drąŝek sztangi aluminiowy lakierowany bezbarwnie Szyld oraz drąŝek sztangi ze stali nierdzewnej

8 Okucia paniczne do drzwi jednoskrzydłowych UNIVERSAL UT401 Kpl. do drzwi 1 - skrzydłowych składający się z: klamka/klamka U-Form, krótki szyld, trzpień dzielony, zamek z fukcją paniczną "B" Klamka z tworzywa sztucznego w kolorze czarnym 495 Klamka ze stali nierdzewnej E-SAT / aluminium F1 SAT 655 Kpl. do drzwi 1 - skrzydłowych składający się z: gałka/klamka U-Form, krótki szyld, trzpień hakowy, zamek z funkcją paniczną "E" Gałka z tworzywa sztucznego w kolorze czarnym 305 Gałka ze stali nierdzewnej E-SAT / aluminium F1 SAT lub = Komplet Okucia paniczne do drzwi jednoskrzydłowych SOLID LF5x1 Kpl. do drzwi 1 - skrzydłowych składający się z: klamka/klamka U-Form, krótki szyld, trzpień dzielony, zamek z funkcją paniczną "D" Klamka z tworzywa sztucznego w kolorze czarnym 270 Klamka ze stali nierdzewnej E-SAT / aluminium F1 SAT 440 Kpl. do drzwi 1 - skrzydłowych składający się z: gałka/klamka U-Form, krótki szyld, trzpień hakowy, zamek z funkcją paniczną "E" Gałka z tworzywa sztucznego w kolorze czarnym 280 Gałka ze stali nierdzewnej E-SAT / aluminium F1 SAT lub = Komplet Okucia paniczne do drzwi jednoskrzydłowych SOLID LF5x1 i skrzydła czynnego drzwi dwuskrzydłowych SELECTION LF6x2 Kpl. do drzwi 1 - skrzydłowych lub do skrzydła czynnego składający się z: dźwignia paniczna ECO SCHULTE EPN 900, pół klamka UFORM na krótkim szyldzie, ślepy szyld, trzpień dzielony, zamek z funkcją paniczną "D" Klamka z tworzywa sztucznego w kolorze czarnym, drąŝek sztangi w kolorze czerwonym 420 Klamka ze stali nierdzewnej E-SAT, drąŝek sztangi ze stali nierdzewnej / aluminiowej F1 SAT, drąŝek sztangi aluminiowy lakierowany bezbarwnie Kpl. do drzwi 1 - skrzydłowych lub do skrzydła czynnego składający się z: dźwignia paniczna ECO SCHULTE EPN 900, gałka / klamka UFORM na krótkim szyldzie, ślepy szyld, trzpień hakowy, zamek z funkcją paniczną "E" Klamka / gałka z tworzywa sztucznego w kolorze czarnym, drąŝek sztangi w kolorze czerwonym Klamka / gałka ze stali nierdzewnej E-SAT, drąŝek sztangi ze stali nierdzewnej / aluminiowej F1 SAT, drąŝek sztangi aluminiowy lakierowany bezbarwnie + lub = Komplet Okucia paniczne do drzwi dwuskrzydłowych SELECTION LF6x2 Kpl. do drzwi 2 - skrzydłowych lub do skrzydła czynnego składający się z: dźwigni panicznych ECO SCHULTE EPN 900, pół klamka UFORM na krótkim szyldzie, ślepy szyld, trzpień dzielony, zamki CISA z funkcją paniczną "B" Klamka z tworzywa sztucznego w kolorze czarnym, drąŝek sztangi w kolorze czerwonym Klamka ze stali nierdzewnej E-SAT, drąŝek sztangi ze stali nierdzewnej / aluminiowej F1 SAT, drąŝek sztangi aluminiowy lakierowany bezbarwnie + = Komplet +2x

9 WYPOSA ENIE I AKCESORIA UNIVERSAL > UT4 xx > 40 mm > Gruba przyl ga SOLID / SELECTION > LF5xx / LF6xx > 52 / 64 mm > P aska przylga Samozamykacze hydrauliczne DOMOFERM TS20 (szerokość skrzydła <=1000 mm) z ramieniem + płytka korpusu + płytka montaŝowa ramienia* 190 DOMOFERM TS50 (szerokość skrzydła <=1200 mm) z ramieniem + płytka korpusu + płytka montaŝowa ramienia* 215 *) dla drzwi LF531E, LF561C (ościeŝnice P34 D oraz P375 N bez płytki montaŝowej do ramienia) MontaŜ samozamykacza na ościeŝnicy P375 M MontaŜ samozamykacza na ościeŝnicy P375 N Dymoszczelność S m i izolacyjność akustyczna (R w = 35 db dla LF531E / LF561C / LF622) Automatyczna uszczelka opadająca Domoferm do drzwi jednoskrzydłowych (luzem) Automatyczna uszczelka opadająca Domoferm do drzwi dwuskrzydłowych (zamontowana) Uszczelki przymykowe (montaŝ w rowku wpustowym ościeŝnicy) Uszczelka EPDM C535 FH (czarna) 5,35 m ( w cenie ościeŝnicy ) Uszczelka EPDM C540 FH (czarna) 5,05 m ( w cenie ościeŝnicy ) Uszczelka EPDM C720 (szara) 5,05 m ( w cenie ościeŝnicy ) Przeszklenia (ramka aluminiowa EV1) Wymiary standardowe Dla UT4xx Dla LF5xx / LF6xx Z szybą bezpieczną 33.1, gr. 6,4mm Z szybą zespoloną EI 0 o gr. 25mm EI 30 EI 60 LO2 370 x 570 mm LO3 360 x 1160 mm LB Bulaj z aluminium o średnicy 300 mm LBN Bulaj ze stali nierdzewnej o średnicy 300 mm Wymiar do 0,2 m Przeszklenie powyŝej 0,2 m 2 Na zapytanie UWAGA : Drzwi z przeszkleniem naleŝy obowiązkowo wyposaŝyć w samozamykacz hydrauliczny -9-

10 Kratka wentylacyjna PVC do drzwi UNIVERSAL UT401 Dostępna kolorystyka kratek: jasnoszara EI 0 EI 0 PL 455 x 135 mm - powierzchnia aktywna 0,022 m 2 85 Kratki aluminiowe do drzwi UNIVERSAL UT401 / SOLID LF5x1 / SELECTION LF6x2 Kratka bez odporności ogniowej RENSON, kolorystyka EV1 (naturalne aluminium) EI 0 EI 0 PL RENSON 420 x 120 mm - powierzchnia aktywna 0,022 m PL RENSON 520 x 320 mm - powierzchnia aktywna 0,065 m PL RENSON 520 x 520 mm - powierzchnia aktywna 0,105 m Kratki wentylacyjne ppoŝ. do drzwi SOLID LF5x1 / SELECTION LF6x2 Kratka przeciwpoŝarowa ABS, kolorystyka RAL 9010 (gruntowana / biała) EI 30 / EI60 EI 30 EI 60 PL 400 x 100 mm - powierzchnia aktywna 0,018 m PL 400 x 150 mm - powierzchnia aktywna 0,026 m PL 500 x 300 mm - powierzchnia aktywna 0,066 m PL 500 x 600 mm - powierzchnia aktywna 0,132 m UWAGA : Drzwi z kratkami p.poŝ. naleŝy obowiązkowo wyposaŝyć w samozamykacz hydrauliczny Zawiasy do drzwi UNIVERSAL UT401 / SOLID LF5x1 / SELECTION LF6x2 ZGB00VZ Anuba 3/10, 2 częściowy, ocynkowany 10 ZGB00VN Anuba 3/10, 2 częściowy, niklowany Głowica kulkowa zawiasu konstrukcyjnego Maggi Śruba kontrująca do zawiasu konstrukcyjnego Maggi Trzpień do zawiasu spręŝynowy Maggi oraz Domogenius LHE Trzpień do blokady zawiasu spręŝynowego Maggi oraz Domogenius LHE Trzpień do zawiasu konstrukcyjnego Domogenius LHE 45 Lakierowanie proszkowe drzwi w standardzie PRISMA Lakierowanie drzwi jednoskrzydłowych na kolor wg RAL Lakierowanie drzwi dwuskrzydłowych na kolor wg RAL Lakierowanie ościeŝnicy P42 na kolor wg RAL Kontrola dostępu do drzwi SOLID LF5x1 Kontrola dostępu do drzwi 1-skrzydłowych Elektrozaczep eff eff lub 24 V (NO) wraz z zamkiem (montaŝ powyŝej zamka głównego, dwustronna KD, łącznie z przygotowaniem ościeŝnicy) Elektrozaczep eff eff 332 KF do drzwi na drodze ewakuacji, 12 lub 24 V (NO) wraz z zamkiem (montaŝ powyŝej zamka głównego, dwustronna KD, łącznie z przygotowaniem ościeŝnicy) UWAGA : Drzwi z kontrolą dostępu naleŝy obowiązkowo wyposaŝyć w samozamykacz hydrauliczny

11 RYSUNEK POGL DOWY UNIVERSAL UT401 z ościeŝnicą P20, trójstronna gruba przylga -11-

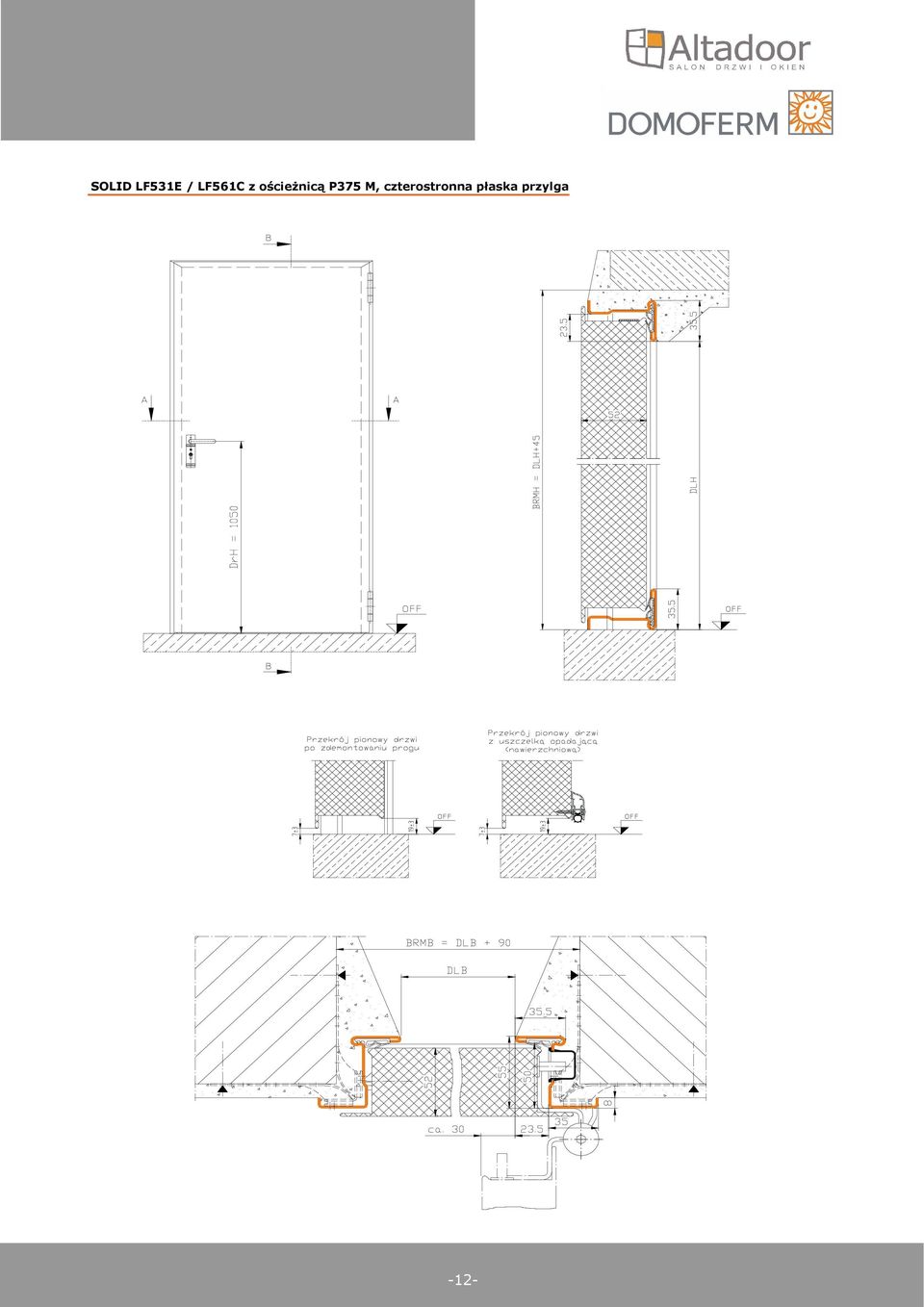

12 SOLID LF531E / LF561C z ościeŝnicą P375 M, czterostronna płaska przylga -12-

13 RYSUNEK POGL DOWY SOLID LF531E / LF561C z ościeŝnicą P375 N, czterostronna płaska przylga -13-

14 SOLID LF531E / LF561C z ościeŝnicą P34 D, czterostronna płaska przylga -14-

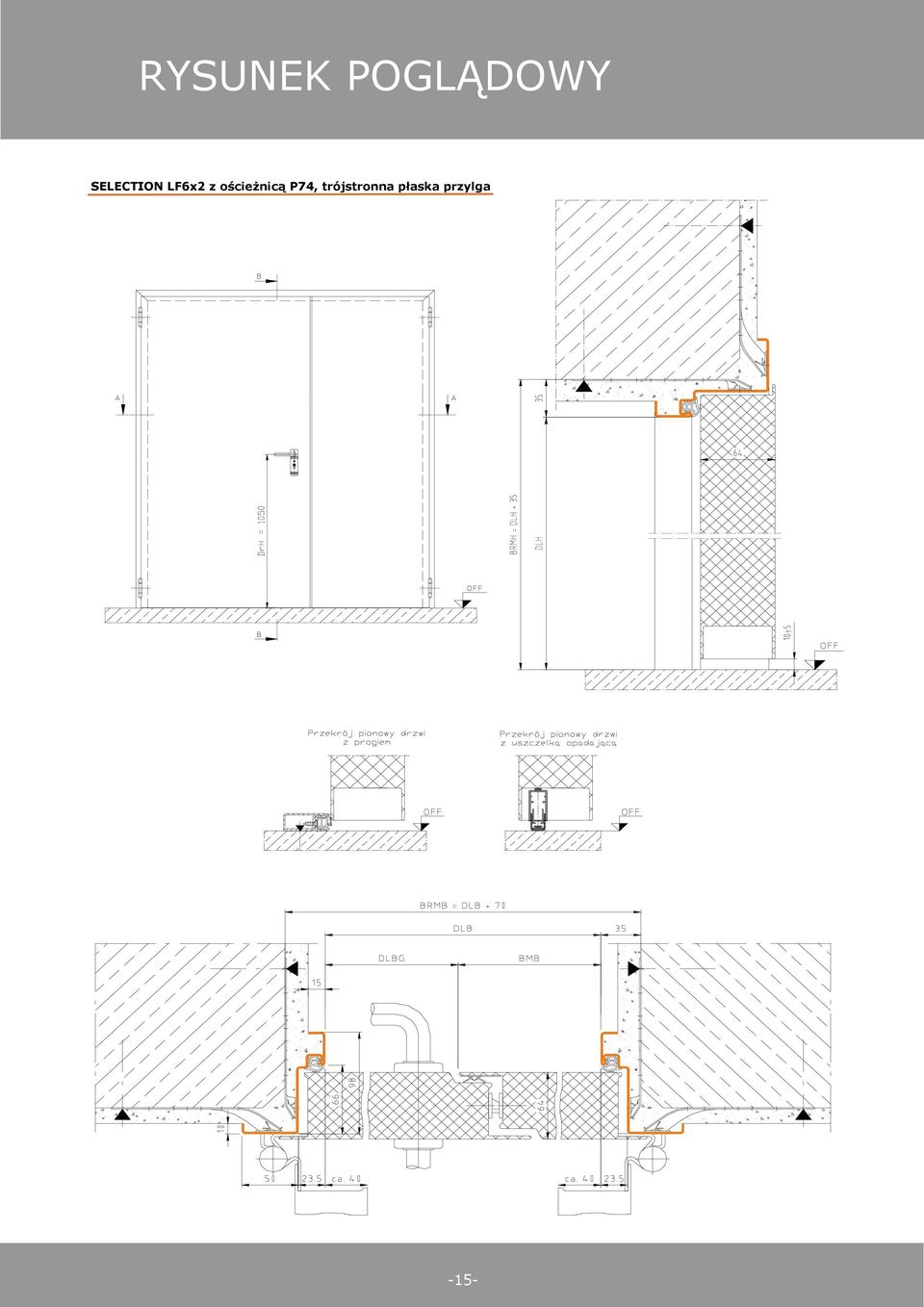

15 RYSUNEK POGL DOWY SELECTION LF6x2 z ościeŝnicą P74, trójstronna płaska przylga -15-

16 ALTADOOR Sp. J. ul. Lubelska Olsztyn Polska Tel.: Fax.: domoferm@altadoor.pl
