STALOWE DRZWI I BRAMY ROZWIERANE DFM

Transkrypt

1 STALOWE DRZWI I BRAMY ROZWIERANE DFM

2 DRZWI PRZECIWPOŻAROWE DFM DS 0 DFM DS 60 SPECYFIKACJA TECHNICZNA CHARAKTERYSTYKA SKRZYDEŁ DRZWIOWYCH Stalowe drzwi i klapy przeciwpożarowe typu DFM DS wytwarzane są jako przylgowe z grubą przylgą i tłoczone z dwóch ocynkowanych blach stalowych o grubości 0,75 0,88 mm. Mogą być wykonywane jako jedno- i dwuskrzydłowe. Wypełnienie lekkich i wytrzymałych skrzydeł stanowi wełna mineralna:dla skrzydeł w klasie EI 0 o gęstości 10 kg/m, a dla skrzydeł w klasie EI 60 o gęstości 140 kg/m. Obniżona w stosunku do tradycyjnych konstrukcji waga skrzydła, korzystnie wpływa na zmniejszenie sił operacyjnych oddziałujących na konstrukcję, a co za tym idzie, zwiększa ich trwałość funkcjonalną, a także pozwala zminimalizować obciążenia mechaniczne wywierane na zawiasy, zamki, samozamykacze oraz inne akcesoria i okucia stosowane jako wyposażenie skrzydeł drzwiowych. DRZWI JEDNOSKRZYDŁOWE DFM DS 0-1 DFM DS 60-1 W wersji podstawowej skrzydła i ościeżnice są malowane proszkowo na dowolny kolor RAL. Drzwi przeciwpożarowe typu DFM DS przeznaczone są do zastosowania jako wewnętrzne lub zewnętrzne. Drzwi w wersji standardowej wyposażone są w: zamek zapadkowo-zasuwkowy, zawiasy ze stali nierdzewnej, komplet klamek ze stali nierdzewnej w kształcie U-form na szyldach, wkładkę cylindryczną z kompletem kluczy, kołki antywyważeniowe, uszczelkę gumową i uszczelkę pęczniejącą. Wyposażenie opcjonalne : zawiasy dodatkowe ze stali nierdzewnej lub regulowane D, klamki oraz dźwignie ze stali nierdzewnej, odbojnice (kick-plate) ze stali nierdzewnej, zamki antypaniczne zgodne z normami EN 115 i EN 176, samozamykacze zgodne z normą EN 1154, zamki elektryczne lub elektromotoryczne, elektrozaczepy oraz kontaktrony, przeszklenia prostokątne lub okrągłe, kratki wentylacyjne, trzymacze oraz zwory elektromagnetyczne, listwy samoopadające do drzwi dymoszczelnych lub akustycznych. CHARAKTERYSTYKA OŚCIEŻNIC Wymiary drzwi DFM DS 0-1 i DFM DS 60-1 w świetle ościeżnicy: szerokość: 5 mm 150 mm wysokość: 1550 mm 500 mm DRZWI DWUSKRZYDŁOWE DFM DS 0- DFM DS 60- Drzwi stalowe DFM DS wyposażane są standardowo w ościeżnice aluminiowe, wykonane z tłoczonych profili aluminiowych, w wersji podstawowej wyposażone są w ościeżnicę aluminiową kątową. Opcjonalnie dostępne są ościeżnice: wewnętrzna lub obejmująca oraz warianty z przekładkami termicznymi. Największą zaletą takiej konstrukcji ościeżnic w połączeniu ze skrzydłem przylgowym z grubą przylgą jest znaczna minimalizacja szerokości otworu w murze, wymaganej do montażu drzwi przeciwpożarowych. Ponadto ościeżnice aluminiowe w przeciwieństwie do tradycyjnych ościeżnic stalowych nie niosą ze sobą ryzyka korozji przy zastosowaniu jako zewnętrzne i w pomieszczeniach tzw. mokrych. Ościeżnice aluminiowe charakteryzują się także nadzwyczajną estetyką wykonania, ze względu na idealne spasowanie połączeń kątowych bez konieczności ich spawania. PARAMETRY TECHNICZNE = 900 Klasa odporności ogniowej: EI 0 / EI 60 Dymoszczelność: Wytrzymałość mechaniczna: Trwałość mechaniczna: Izolacyjność akustyczna: S / S 00 klasa lub 4 wg EN-119 klasa 5 / cykli R = 4 4 db / R = db Współczynnik przenikania ciepła: 1,1 1,6 W/(m K) Odporność na korozję: klasy: C / C4 / C5(M) a w A1 Wymiary drzwi DFM DS 0- w świetle ościeżnicy: szerokość: 776 mm 550 mm wysokość: 1550 mm 500 mm Wymiary drzwi DFM DS 60- w świetle ościeżnicy: szerokość: 776 mm 506 mm wysokość: 1616 mm 508 mm 1

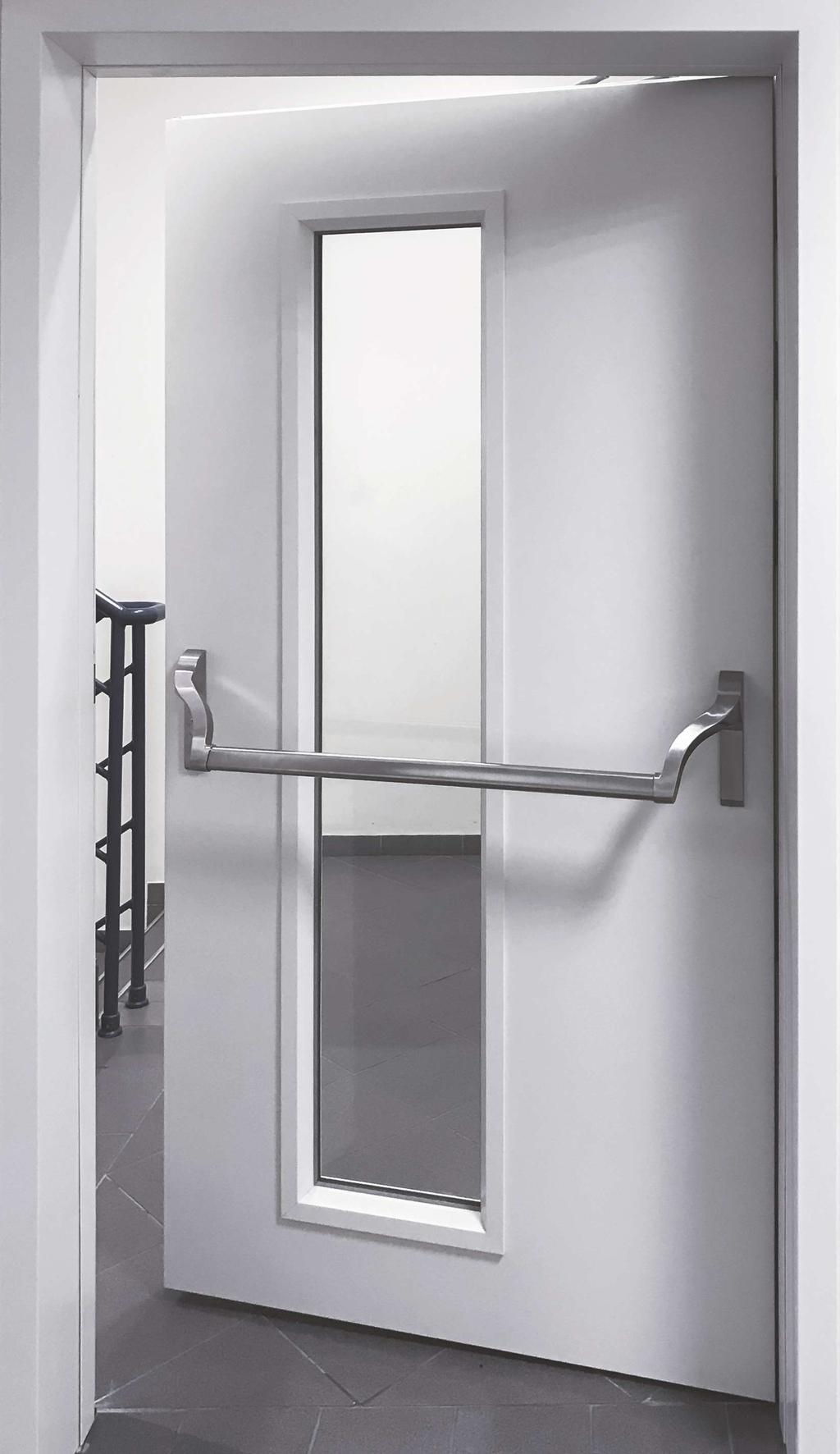

3 DRZWI PRZECIWPOŻAROWE DFM DS 0 DFM DS 60 OŚCIEŻNICA ALUMINIOWA KĄTOWA MONTAŻ DRZWI STALOWYCH DFM DS 5 5 Drzwi DFM DS charakteryzują się innowacyjnym systemem montażu lekkiej i jednocześnie bardzo sztywnej ościeżnicy aluminiowej. Kotwy osadzone są w konstrukcji ściany m.in. w charakterystycznych punktach ościeżnicy, np: punkty mocowania zawiasów, punkt montażu blachy zaczepowej oraz punkty mocowania kołków antywyważeniowych. W miejscu mocowania zawiasów kotwy prowadzone są poprzez skrzydełka zawiasów lub kasety zawiasów regulowanych. OŚCIEŻNICA ALUMINIOWA OBEJMUJĄCA (z przekładką termiczną) DRZWI WEWNĘTRZNE: Krajowa Ocena Techniczna Krajowy Certyfikat Stałości Właściwości Użytkowych Krajowa DOKUMENTY DOPUSZCZAJĄCE DRZWI ZEWNĘTRZNE: Certyfikat Stałości Właściwości Użytkowych DRZWI EWAKUACYJNE: potwierdzone certyfikatem przeznaczenie do stosowania w wyjściach i na drogach ewakuacyjnych wg EN-115 STANDARDY WYKONANIA Zawias ze stali nierdzewnej Klamka ze stali nierdzewnej (z przekładką termiczną) OŚCIEŻNICA ALUMINIOWA WEWNĘTRZNA Ramka aluminiowa Gruba przylga (z przekładką termiczną) Zamek wpuszczany Blacha zaczepowa

4 DRZWI PRZECIWPOŻAROWE Z UKRYTĄ PRZYLGĄ DFM DS 0 HP DFM DS 60 HP SPECYFIKACJA TECHNICZNA CHARAKTERYSTYKA SKRZYDEŁ DRZWIOWYCH Stalowe drzwi i klapy przeciwpożarowe typu DFM DS z ukrytą przylgą wytwarzane są jako przylgowe z grubą przylgą i tłoczone z dwóch ocynkowanych blach stalowych o grubości 0,75 0,88 mm. Mogą być wykonywane jako jedno- i dwuskrzydłowe. Wypełnienie lekkich i wytrzymałych skrzydeł stanowi wełna mineralna dla skrzydeł w klasie EI 0 o gęstości 10 kg/m, a dla skrzydeł w klasie EI 60 o gęstości 140 kg/m. Obniżona w stosunku do tradycyjnych konstrukcji waga skrzydła, korzystnie wpływa na zmniejszenie sił operacyjnych oddziałujących na konstrukcję, a co za tym idzie, zwiększa ich trwałość funkcjonalną, a także pozwala zminimalizować obciążenia mechaniczne wywierane na zawiasy, zamki, samozamykacze oraz inne akcesoria i okucia stosowane jako wyposażenie skrzydeł drzwiowych. DRZWI JEDNOSKRZYDŁOWE DFM DS 0-1 HP DFM DS 60-1 HP W wersji podstawowej skrzydła i ościeżnice są malowane proszkowo na dowolny kolor RAL. Drzwi przeciwpożarowe typu DFM DS przeznaczone są do zastosowania jako wewnętrzne lub zewnętrzne. Drzwi w wersji standardowej wyposażone są w: zamek zapadkowo-zasuwkowy, zawiasy ze stali nierdzewnej regulowane D, komplet klamek ze stali nierdzewnej w kształcie U-form na szyldach, wkładkę cylindryczną z kompletem kluczy, kołki antywyważeniowe, uszczelkę gumową i uszczelkę pęczniejącą. Wyposażenie opcjonalne : zawiasy dodatkowe (łącznie lub 4 na skrzydło), klamki oraz dźwignie ze stali nierdzewnej, odbojnice (kick-plate) ze stali nierdzewnej, zamki antypaniczne zgodne z normami EN 115 i EN 176, samozamykacze zgodne z normą EN 1154, zamki elektryczne lub elektromotoryczne, elektrozaczepy oraz kontaktrony, przeszklenia prostokątne lub okrągłe, kratki wentylacyjne, trzymacze oraz zwory elektromagnetyczne, listwy samoopadające do drzwi dymoszczelnych, listwy samoopadające do drzwi akustycznych. Wymiary drzwi DFM DS 0-1 HP i DFM DS 60-1 HP w świetle ościeżnicy: szerokość: 5 mm 150 mm wysokość: 1550 mm 500 mm DRZWI DWUSKRZYDŁOWE DFM DS 0- HP DFM DS 60- HP CHARAKTERYSTYKA OŚCIEŻNIC TYPU HP Drzwi stalowe DFM DS z ukrytą przylgą są innowacyjną alternatywą dla drzwi bezprzylgowych. Wyposażane są standardowo w ościeżnice aluminiowe typu HP wykonane z tłoczonych profili aluminiowych, w wersji podstawowej wyposażone są w ościeżnicę aluminiową kątową ze specjalne wyprofilowanym wrębem na przylgę. Dzięki takiemu rozwiązaniu skrzydło zamkniętych drzwi licuje się z ościeżnicą od strony zawiasowej. Opcjonalnie dostępne są ościeżnice wewnętrzna lub obejmująca. Ościeżnice aluminiowe w przeciwieństwie do tradycyjnych ościeżnic stalowych nie niosą ze sobą ryzyka korozji przy zastosowaniu jako zewnętrzne i w pomieszczeniach tzw. mokrych. Ościeżnice aluminiowe charakteryzują się także nadzwyczajną estetyką wykonania, ze względu na idealne spasowanie połączeń kątowych bez konieczności ich spawania. PARAMETRY TECHNICZNE Klasa odporności ogniowej: EI 0 / EI 60 Dymoszczelność: Wytrzymałość mechaniczna: Trwałość mechaniczna: Izolacyjność akustyczna: S / S 00 klasa lub 4 wg EN-119 klasa 5 / cykli R = 4 4 db / R = db Współczynnik przenikania ciepła: 1,1 1,6 W/(m K) Odporność na korozję: klasy: C / C4 / C5(M) a w A1 Wymiary drzwi DFM DS 0- HP w świetle ościeżnicy: szerokość: 776 mm 550 mm wysokość: 1550 mm 500 mm Wymiary drzwi DFM DS 60- HP w świetle ościeżnicy: szerokość: 776 mm 506 mm wysokość: 1616 mm 508 mm

5 DRZWI PRZECIWPOŻAROWE Z UKRYTĄ PRZYLGĄ DFM DS 0 HP DFM DS 60 HP OŚCIEŻNICA ALUMINIOWA KĄTOWA HP MONTAŻ DRZWI STALOWYCH DFM DS Drzwi DFM DS charakteryzują się innowacyjnym systemem montażu lekkiej i jednocześnie bardzo sztywnej ościeżnicy aluminiowej. Kotwy osadzone są w konstrukcji ściany m.in. w charakterystycznych punktach ościeżnicy, np: punkty mocowania zawiasów, punkt montażu blachy zaczepowej oraz punkty mocowania kołków antywyważeniowych. W miejscu mocowania zawiasów kotwy prowadzone są poprzez kasety zawiasów regulowanych. DOKUMENTY DOPUSZCZAJĄCE OŚCIEŻNICA ALUMINIOWA OBEJMUJĄCA HP DRZWI WEWNĘTRZNE: Krajowa Ocena Techniczna Krajowy Certyfikat Stałości Właściwości Użytkowych Krajowa DRZWI ZEWNĘTRZNE: Certyfikat Stałości Właściwości Użytkowych DRZWI EWAKUACYJNE: potwierdzone certyfikatem przeznaczenie do stosowania w wyjściach i na drogach ewakuacyjnych wg EN-115 STANDARDY WYKONANIA Zawias ze stali nierdzewnej Klamka ze stali nierdzewnej OŚCIEŻNICA ALUMINIOWA WEWNĘTRZNA HP Ukryta przylga Ramka aluminiowa Zamek wpuszczany Blacha zaczepowa 4

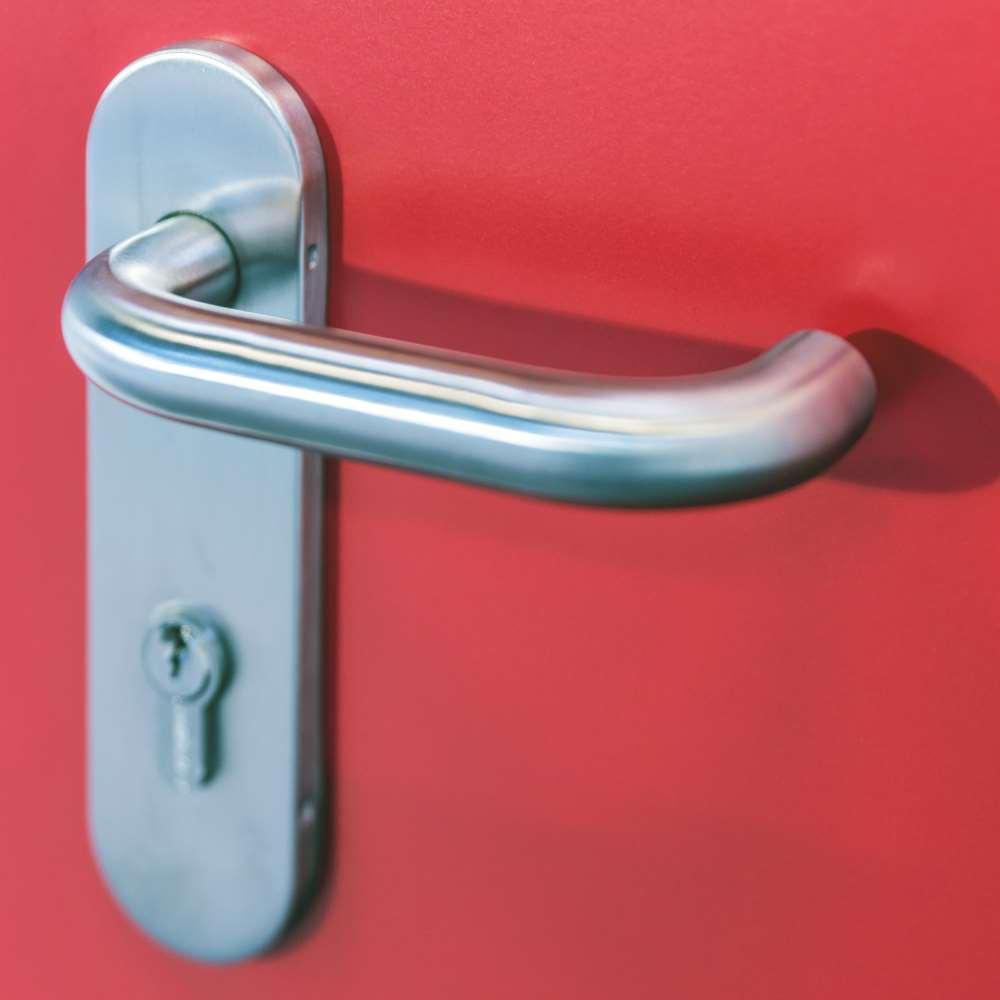

6 STALOWE DRZWI OGÓLNEGO STOSOWANIA DFM DS SPECYFIKACJA TECHNICZNA CHARAKTERYSTYKA SKRZYDEŁ DRZWIOWYCH Stalowe drzwi i klapy ogólnego stosowania typu DFM DS wytwarzane są jako przylgowe z grubą przylgą i tłoczone z dwóch blach stalowych o grubości 0,75 mm. Mogą być wykonywane jako jedno- i dwuskrzydłowe. Wypełnienie lekkich i wytrzymałych skrzydeł stanowi wełna mineralna o gęstości 10 kg/m. Obniżona w stosunku do tradycyjnych konstrukcji waga skrzydła, korzystnie wpływa na zmniejszenie sił operacyjnych oddziałujących na konstrukcję, a co za tym idzie, zwiększa ich trwałość funkcjonalną, a także pozwala zminimalizować obciążenia mechaniczne wywierane na zawiasy, zamki, samozamykacze oraz inne akcesoria i okucia stosowane jako wyposażenie skrzydeł drzwiowych. DRZWI JEDNOSKRZYDŁOWE DFM DS 00-1 W wersji podstawowej skrzydła i ościeżnice są malowane proszkowo na dowolny kolor RAL. Drzwi stalowe ogólnego stosowania typu DFM do zastosowania jako wewnętrzne lub zewnętrzne. DS przeznaczone są Drzwi w wersji standardowej wyposażone są w: zamek zapadkowo-zasuwkowy, komplet klamek ze stali nierdzewnej w kształcie U-form na szyldach, wkładkę cylindryczną z kompletem kluczy, zawiasy ze stali nierdzewnej, uszczelkę gumową i uszczelkę pęczniejącą. Wyposażenie opcjonalne : zawiasy dodatkowe ze stali nierdzewnej lub regulowane D, kołki antywyważeniowe, zamki antypaniczne zgodne z normami EN 115 i EN 176, samozamykacze zgodne z normą EN 1154, kratki wentylacyjne, klamki oraz dźwignie ze stali nierdzewnej, zamki elektryczne lub elektromotoryczne, elektrozaczepy oraz kontaktrony, przeszklenia, odbojnice (kick-plate) ze stali nierdzewnej, trzymacze oraz zwory elektromagnetyczne, listwy samoopadające do drzwi dymoszczelnych lub akustycznych. Wymiary drzwi DFM DS 00-1 w świetle ościeżnicy: szerokość: do 1186 mm wysokość: do 468 mm S (980) S-64 (916) S-80 (900) S+50 (100) DRZWI DWUSKRZYDŁOWE DFM DS 00- CHARAKTERYSTYKA OŚCIEŻNIC Drzwi stalowe DFM DS wyposażane są standardowo w ościeżnice aluminiowe, wykonane z tłoczonych profili aluminiowych, w wersji podstawowej wyposażone są w ościeżnicę aluminiową kątową. Opcjonalnie dostępne są ościeżnice: wewnętrzna lub obejmująca oraz warianty z przekładkami termicznymi. Największą zaletą takiej konstrukcji ościeżnic w połączeniu ze skrzydłem przylgowym z grubą przylgą jest znaczna minimalizacja szerokości otworu w murze, wymaganej do montażu drzwi przeciwpożarowych. Ponadto ościeżnice aluminiowe w przeciwieństwie do tradycyjnych ościeżnic stalowych nie niosą ze sobą ryzyka korozji przy zastosowaniu jako zewnętrzne i w pomieszczeniach tzw. mokrych. Ościeżnice aluminiowe charakteryzują się także nadzwyczajną estetyką wykonania, ze względu na idealne spasowanie połączeń kątowych bez konieczności ich spawania. S (1960) S-64 (1896) PARAMETRY TECHNICZNE Dymoszczelność: Wytrzymałość mechaniczna: Trwałość mechaniczna: Izolacyjność akustyczna: S / S 00 klasa lub 4 wg EN-119 klasa 6 / cykli R = 4 4 db / R = db Współczynnik przenikania ciepła: 1,1 1,6 W/(m K) Odporność na korozję: klasy: C / C4 / C5(M) a w A1 S o = S-10 (1840) S+50 (010) Wymiary drzwi DFM DS 00- w świetle ościeżnicy: szerokość: do 491 mm wysokość: do 468 mm 5

7 STALOWE DRZWI OGÓLNEGO STOSOWANIA DFM DS OŚCIEŻNICA ALUMINIOWA KĄTOWA MONTAŻ DRZWI STALOWYCH DFM DS 5 5 Drzwi DFM DS charakteryzują się innowacyjnym systemem montażu lekkiej i jednocześnie bardzo sztywnej ościeżnicy aluminiowej. Kotwy osadzone są w konstrukcji ściany m.in. w charakterystycznych punktach ościeżnicy, np: punkty mocowania zawiasów, punkt montażu blachy zaczepowej oraz punkty mocowania kołków antywyważeniowych. W miejscu mocowania zawiasów kotwy prowadzone są poprzez skrzydełka zawiasów lub kasety zawiasów regulowanych. (z przekładką termiczną) DOKUMENTY DOPUSZCZAJĄCE OŚCIEŻNICA ALUMINIOWA OBEJMUJĄCA DRZWI WEWNĘTRZNE: Krajowa Ocena Techniczna Krajowy Certyfikat Stałości Właściwości Użytkowych Krajowa DRZWI ZEWNĘTRZNE: DRZWI EWAKUACYJNE: potwierdzone certyfikatem przeznaczenie do stosowania w wyjściach i na drogach ewakuacyjnych wg EN-115 STANDARDY WYKONANIA Zawias ze stali nierdzewnej Klamka ze stali nierdzewnej (z przekładką termiczną) OŚCIEŻNICA ALUMINIOWA WEWNĘTRZNA Ramka aluminiowa Gruba przylga (z przekładką termiczną) Zamek wpuszczany Blacha zaczepowa 6

8 DRZWI PRZECIWPOŻAROWE DFM DS 10 SPECYFIKACJA TECHNICZNA CHARAKTERYSTYKA SKRZYDEŁ DRZWIOWYCH Stalowe drzwi i klapy przeciwpożarowe typu DFM DS 10 w klasie odporności ogniowej EI 10 wytwarzane są jako przylgowe z grubą przylgą i tłoczone z dwóch blach stalowych o grubości 0,6 0,8 mm. Mogą być wykonywane jako jedno- i dwuskrzydłowe. Wypełnienie lekkich i wytrzymałych skrzydeł w wersji 1-skrzydłowej stanowi wełna mineralna o gęstości 140 kg/m. Obniżona w stosunku do tradycyjnych konstrukcji waga skrzydła, korzystnie wpływa na zmniejszenie sił operacyjnych oddziałujących na konstrukcję. DRZWI JEDNOSKRZYDŁOWE DFM DS 10-1 W wersji podstawowej skrzydła i ościeżnice są malowane proszkowo na dowolny kolor RAL. Drzwi przeciwpożarowe typu DFM DS 10 zastosowania jako wewnętrzne lub zewnętrzne. Drzwi w wersji standardowej wyposażone są w: zamek zapadkowo-zasuwkowy, zawiasy ze stali nierdzewnej regulowane D, CHARAKTERYSTYKA OŚCIEŻNIC przeznaczone Drzwi stalowe DFM DS 10 wyposażane są standardowo w ościeżnice stalowe kątowe wykonane z blachy stalowej ocynkowanej o gr. 1,5 mm. Opcjonalnie dostępne są ościeżnice: wewnętrzna lub obejmująca. są do komplet klamek ze stali nierdzewnej w kształcie U-form na szyldach, wkładkę cylindryczną z kompletem kluczy, kołki antywyważeniowe, uszczelkę gumową i uszczelkę pęczniejącą. Wyposażenie opcjonalne : zawiasy dodatkowe (łącznie lub 4 na skrzydło), klamki oraz dźwignie ze stali nierdzewnej, elektrozaczepy oraz kontaktrony, przeszklenia prostokątne lub okrągłe, zamki antypaniczne zgodne z normami EN 115 i EN 176, samozamykacze zgodne z normą EN 1154, odbojnice (kick-plate) ze stali nierdzewnej, trzymacze oraz zwory elektromagnetyczne, listwy samoopadające do drzwi dymoszczelnych lub akustycznych. Wymiary drzwi DFM DS 10-1 w świetle ościeżnicy: szerokość: 517 mm 104 mm wysokość: 170 mm 07 mm DRZWI DWUSKRZYDŁOWE DFM DS ościeżnica kątowa ościeżnica wewnętrzna PARAMETRY TECHNICZNE Klasa odporności ogniowej: EI 10 Dymoszczelność: S /S Wytrzymałość mechaniczna: Trwałość mechaniczna: Izolacyjność akustyczna: a 00 DOKUMENTY DOPUSZCZAJĄCE typ 1 typ ościeżnica obejmująca klasa lub 4 wg EN-119 klasa 5 / cykli R = 4 db / R = db w A1 typ DRZWI WEWNĘTRZNE: Krajowa Ocena Techniczna Krajowy Certyfikat Stałości Właściwości Użytkowych Krajowa DRZWI ZEWNĘTRZNE: Certyfikat Stałości Właściwości Użytkowych DRZWI EWAKUACYJNE: potwierdzone certyfikatem przeznaczenie do stosowania w wyjściach i na drogach ewakuacyjnych wg EN-115 So= 900 Wymiary drzwi DFM DS 10- w świetle ościeżnicy: szerokość: 1077 mm 154 mm wysokość: 170 mm 07 mm 7

9 BRAMY ROZWIERANE PRZECIWPOŻAROWE DFM OS 60 SPECYFIKACJA TECHNICZNA CHARAKTERYSTYKA SKRZYDEŁ BRAM Bramy w wersji standardowej wyposażone są w: zamek zapadkowo-zasuwkowy, komplet klamek ze stali nierdzewnej w kształcie U-form na szyldach, wkładkę cylindryczną z kompletem kluczy, lub 4 zawiasy ze stali nierdzewnej regulowane D, 4 kołki antywyważeniowe (po na skrzydło), uszczelkę gumową i uszczelkę pęczniejącą. Wyposażenie opcjonalne bram rozwieranych : samozamykacze zgodne z normą EN 1154, klamki ze stali nierdzewnej, przeszklenia prostokątne, odbojnice (kick-plate) ze stali nierdzewnej, trzymacze oraz zwory elektromagnetyczne, progi lub listwy samoopadające. CHARAKTERYSTYKA OŚCIEŻNIC BRAM Bramy stalowe DFM OS 60 wyposażane są standardowo w ościeżnice stalowe wewnętrzne wykonane z blachy stalowej ocynkowanej o gr. 1,5 mm. Opcjonalnie dostępna ościeżnica kątowa lub obejmująca. jest Stalowe bramy rozwierane przeciwpożarowe typu DFM OS 60 w klasie odporności ogniowej EI 60 wytwarzane są jako przylgowe z grubą przylgą i tłoczone z dwóch blach stalowych o grubości 0,75 mm. Wykonywane są jako dwuskrzydłowe. Wypełnienie lekkich i wytrzymałych skrzydeł o konstrukcji skrzynkowej w stanowi wełna mineralna o gęstości 140 kg/m. Obniżona w stosunku do tradycyjnych konstrukcji waga skrzydła, korzystnie wpływa na zmniejszenie sił operacyjnych oddziałujących na konstrukcję. W wersji podstawowej skrzydła i ościeżnice są malowane proszkowo na dowolny kolor RAL. Bramy przeciwpożarowe rozwierane typu DFM OS 60 przeznaczone są do zastosowania jako wewnętrzne lub zewnętrzne. Klasa odporności ogniowej: EI 60 PARAMETRY TECHNICZNE Trwałość mechaniczna: klasa / cykli BRAMY WEWNĘTRZNE: Certyfikat Stałości Właściwości Użytkowych BRAMY ZEWNĘTRZNE: DOKUMENTY DOPUSZCZAJĄCE OŚCIEŻNICA WEWNĘTRZNA OŚCIEŻNICA KĄTOWA OŚCIEŻNICA OBEJMUJĄCA typ 1 typ S (70) S-176 (994) S o =S-0 (950) S-0 (40) So = S/-145 (1940) typ Wymiary bramy DFM OS 60- w świetle ościeżnicy: szerokość: 1977 mm 994 mm wysokość: 009 mm 401 mm 8

10 BRAMY ROZWIERANE OGÓLNEGO STOSOWANIA DFM OS 00 SPECYFIKACJA TECHNICZNA CHARAKTERYSTYKA SKRZYDEŁ BRAM Stalowe bramy rozwierane ogólnego stosowania typu DFM OS 00 bez odporności ogniowej wytwarzane są jako przylgowe z grubą przylgą i tłoczone z dwóch blach stalowych o grubości 0,75 mm. Wykonywane są jako dwuskrzydłowe. Wypełnienie lekkich i wytrzymałych skrzydeł o konstrukcji skrzynkowej w stanowi wełna mineralna o gęstości 140 kg/m. Obniżona w stosunku do tradycyjnych konstrukcji waga skrzydła, korzystnie wpływa na zmniejszenie sił operacyjnych oddziałujących na konstrukcję. W wersji podstawowej skrzydła i ościeżnice są malowane proszkowo na dowolny kolor RAL. Bramy rozwierane ogólnego stosowania typu DFM OS 00 przeznaczone są do zastosowania jako wewnętrzne lub zewnętrzne. PARAMETRY TECHNICZNE Trwałość mechaniczna: klasa / cykli DOKUMENTY DOPUSZCZAJĄCE BRAMY WEWNĘTRZNE: BRAMY ZEWNĘTRZNE: Bramy w wersji standardowej wyposażone są w: zamek zapadkowo-zasuwkowy, komplet klamek ze stali nierdzewnej w kształcie U-form na szyldach, wkładkę cylindryczną z kompletem kluczy, lub 4 zawiasy ze stali nierdzewnej regulowane D, 4 kołki antywyważeniowe (po na skrzydło), uszczelkę gumową i uszczelkę pęczniejącą. Wyposażenie opcjonalne bram rozwieranych : samozamykacze zgodne z normą EN 1154, klamki ze stali nierdzewnej, przeszklenia prostokątne, odbojnice (kick-plate) ze stali nierdzewnej, progi lub listwy samoopadające. CHARAKTERYSTYKA OŚCIEŻNIC BRAM Bramy stalowe DFM OS 00 wyposażane są standardowo w ościeżnice stalowe wewnętrzne wykonane z blachy stalowej ocynkowanej o gr. 1,5 mm. Opcjonalnie dostępna ościeżnica kątowa lub obejmująca. jest OŚCIEŻNICA WEWNĘTRZNA OŚCIEŻNICA KĄTOWA OŚCIEŻNICA OBEJMUJĄCA typ 1 typ S (70) S-176 (994) typ Wymiary bramy DFM OS 00- w świetle ościeżnicy: szerokość: 1977 mm 994 mm wysokość: 009 mm 401 mm S o =S-0 (950) S-0 (40) So = S/-145 (1940) 9

11 DFM SERWIS PRZEGLĄDY MODERNIZACJE NAPRAWY GWARANCJA I SERWIS Wszystkie produkty i usługi oferowane przez DFM Polska objęte są 4 miesięczną gwarancją. Okres gwarancji można wydłużyć nawet do 60 miesięcy zawierając stosowną umowę serwisową z DFM Polska. DFM Polska odpowiada na potrzeby Klientów. Naszą ofertę serwisu stworzy liś my w oparciu o wyma gania po lsk ic h prz episów przeciwpożarowych, bazując na najlepszej wiedzy inżynierskiej oraz pożarniczej. Wszystko po to, aby zapewnić jak najwyższą jakość usług oraz wieloletnią bezawaryjną eksploatację drzwi. DFM Polska oferuje kompleksową obsługę w zakresie konserwacji i napraw oddzieleń przeciwpożarowych dopasowaną do indywidualnych potrzeb klienta. Nasze obszary działania: plan konserwacji dostosowany do wymagań klienta, dokładna ocena stanu urządzeń, szczegółowa oferta napraw, fachowa pomoc pracowników serwisu, szkolenia dla użytkowników. PRZEGLĄDY SERWISOWE I NAPRAWY MODERNIZACJE I WYMIANY DFM Polska oferuje szeroki wachlarz napraw i modernizacji, od niewielkich remontów, po pełną wymianę oddzieleń. Nasi specjaliści pomogą w projektowaniu i doborze rozwiązań tak, aby sprostać wymaganiom nawet najbardziej wymagających klientów. PAKIETY SERWISOWE 10

12 DFM Polska sp. z o.o. ul. Abrahama 1a Gdańsk KRS: NIP: REGON: zapytania@dfm-polska.com serwis@dfm-polska.com architekci@dfm-polska.com wydanie a
