III. DRZWI STALOWE mcr ALPE bez odporności ogniowej

Transkrypt

1 III. DRZWI STALOWE mcr ALPE bez odporności ogniowej 39

2 drzwi stalowe typu mcr ALPE - BEZ ODPORNOŚCI OGNIOWEJ OŚCIEŻNICA NAROŻNA (STANDARD) Charakterystyka produktu Drzwi (klapy) typu mcr ALPE produkowane są z dwóch tłoczonych, ocynkowanych blach stalowych o grubości min. 0,75 mm. Wypełnienie skrzydeł stanowi wełna mineralna. Całkowita grubość skrzydła wynosi 54 mm. Drzwi wytwarzane są jako przylgowe, bezprogowe. Skrzydła drzwiowe zawieszone są standardowo na dwóch zawiasach. Jeden z nich jest nośny, drugi - sprężynowy (który dzięki umieszczonej w nim sprężynie samoczynnie zamyka skrzydło drzwiowe). W drzwiach o szerokości powyżej 1200 mm lub wysokości powyżej 2175 mm stosuje się zawias dodatkowy. Waga skrzydła: ok. 24 kg/m². Standardowo skrzydła drzwiowe wykonane są z blachy powlekanej w kolorze RAL Skrzydło wykonane z blachy o gr. 0,75 mm spełnia wymagania 3. klasy wytrzymałości mechanicznej (wg PN-EN 1192:2001). Drzwi w wersji standardowej wyposażone są w: zamek wpuszczany zapadkowo - zasuwkowy komplet klamek U-form na szyldzie z tworzywa sztucznego z trzpieniem stalowym 9 mm wkładkę patentową zawiasy spawane bolec antywyważeniowy uszczelkę gumową w drzwiach dwuskrzydłowych - - automatyczne ryglowanie skrzydła biernego oraz belkę przymykową Na życzenie Klienta, drzwi mogą być wyposażone w dodatkowy osprzęt: pochwyty, gałki, dźwignie, klamki ze stali nierdzewnej lub aluminium zawiasy 3D ze stali nierdzewnej zamek antypaniczny elektrorygiel, kontaktron zamek elektryczny, elektromotoryczny kratka wentylacyjna wykończenie z blachy powlekanej: RAL 5010, 9002, 9006, 9010, 9016, stali nierdzewnej skrzydło drzwiowe z blach o grubości od 0,6 do 1,25 mm malowanie proszkowe wg palety RAL listwy samoopadające lub szczotkowe dla drzwi zewnętrznych: daszek i listwa samoopadająca lub próg przeszklenia: prostokątne lub okrągłe samozamykacz odbojnice ze stali nierdzewnej odbojniki podłogowe, ścienne osprzęt sygnalizacji alarmu pożaru SAP np. centrala, czujka dymowa możliwość wykonania klapy ściennej z ościeżnicą obwodową (4-stronną) możliwość wykonania drzwi w 4. klasie wytrzymałości mechanicznej (wg PN-EN 1192:2001) skrzydło wykonane z blachy o grubości 1,25 mm. Ościeżnica Standardowo drzwi wyposażone są w ościeżnice stalowe, narożne. Ościeżnica wykonana jest z giętej, stalowej, ocynkowanej blachy o grubości 1,5 mm. Na ościeżnicy w specjalnie wyprofilowanym rowku umieszcza się uszczelkę gumową. Ościeżnica wyposażona jest w otwory montażowe. Parametry techniczne Współczynnik przenikania ciepła U = 1,4 W/m 2 K (PN-EN A1:2010) Dymoszczelność o klasie Sm i Sa (PN-EN A1:2010) Maksymalna izolacyjność akustyczna drzwi jednoskrzydłowych Rw = 32 db Maksymalna izolacyjność akustyczna drzwi dwuskrzydłowych Rw = 27 db Wytrzymałość korozyjna: C3, C4, C5 w oparciu o normy PN-EN 12944:2001 i PN-EN 14713:2000 Wytrzymałość mechaniczna: klasa 3 i klasa 4 wg PN-EN 1192:2001 Trwałość mechaniczna: klasa 6 wg PN-EN 12400:2004 Dokumenty dopuszczające Aprobata Techniczna: AT /2011 z Aneksami Certyfikat Zgodności: ITB-2273/W Krajowa Deklaracja Zgodności 29_KDZ Atest higieniczny: HK/B/0644/02/

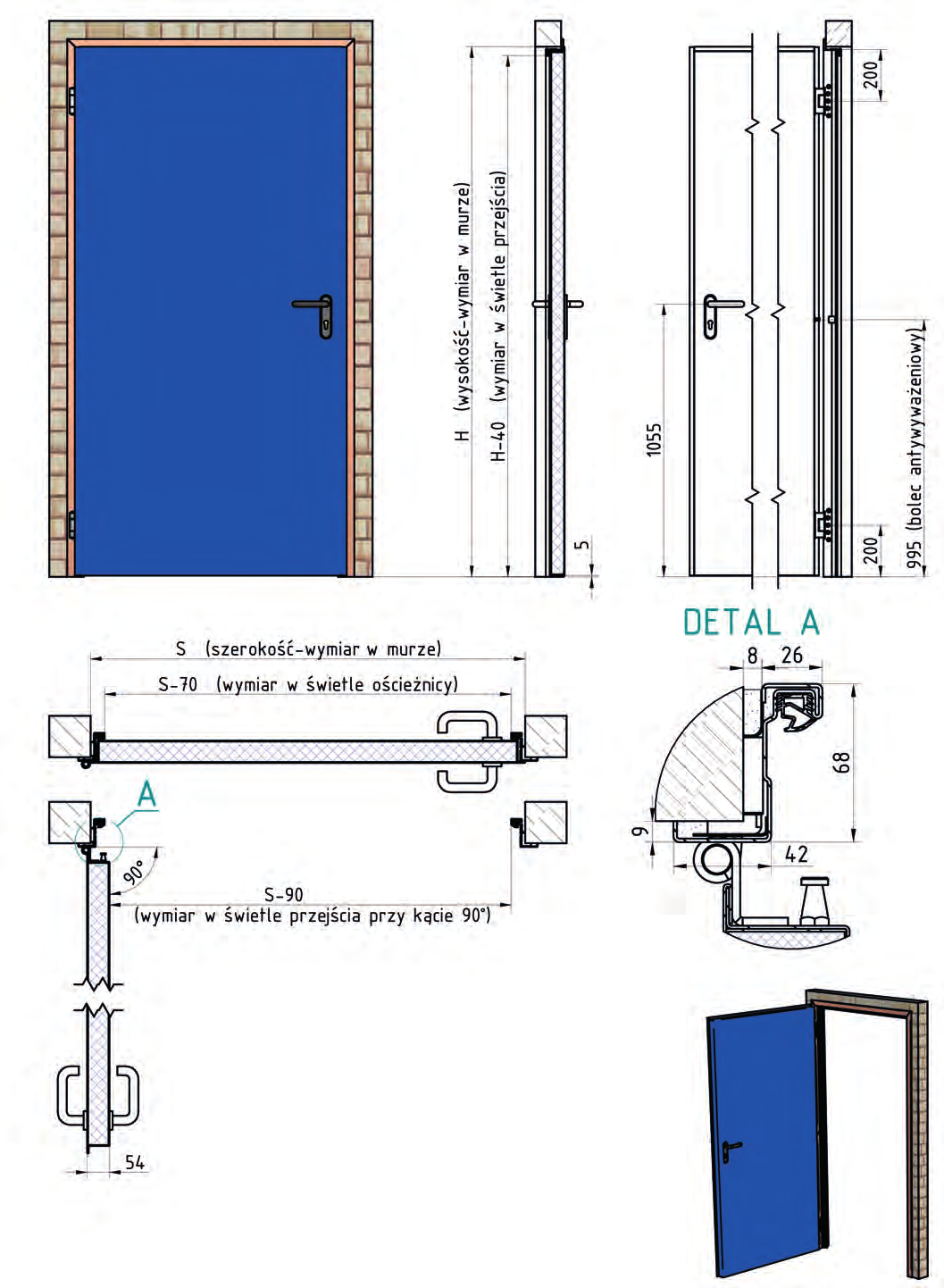

3 drzwi stalowe, jednoskrzydłowe typu mcr ALPE - BEZ ODPORNOŚCI OGNIOWEJ OŚCIEŻNICA NAROŻNA, ZAWIASY SPAWANE (STANDARD) szerokość: 1318 mm wysokość: 2534 mm 41

4 drzwi stalowe, jednoskrzydłowe typu mcr ALPE - BEZ ODPORNOŚCI OGNIOWEJ OŚCIEŻNICA NAROŻNA, ZAWIASY REGULOWANE 3D szerokość: 1318 mm wysokość: 2534 mm 42

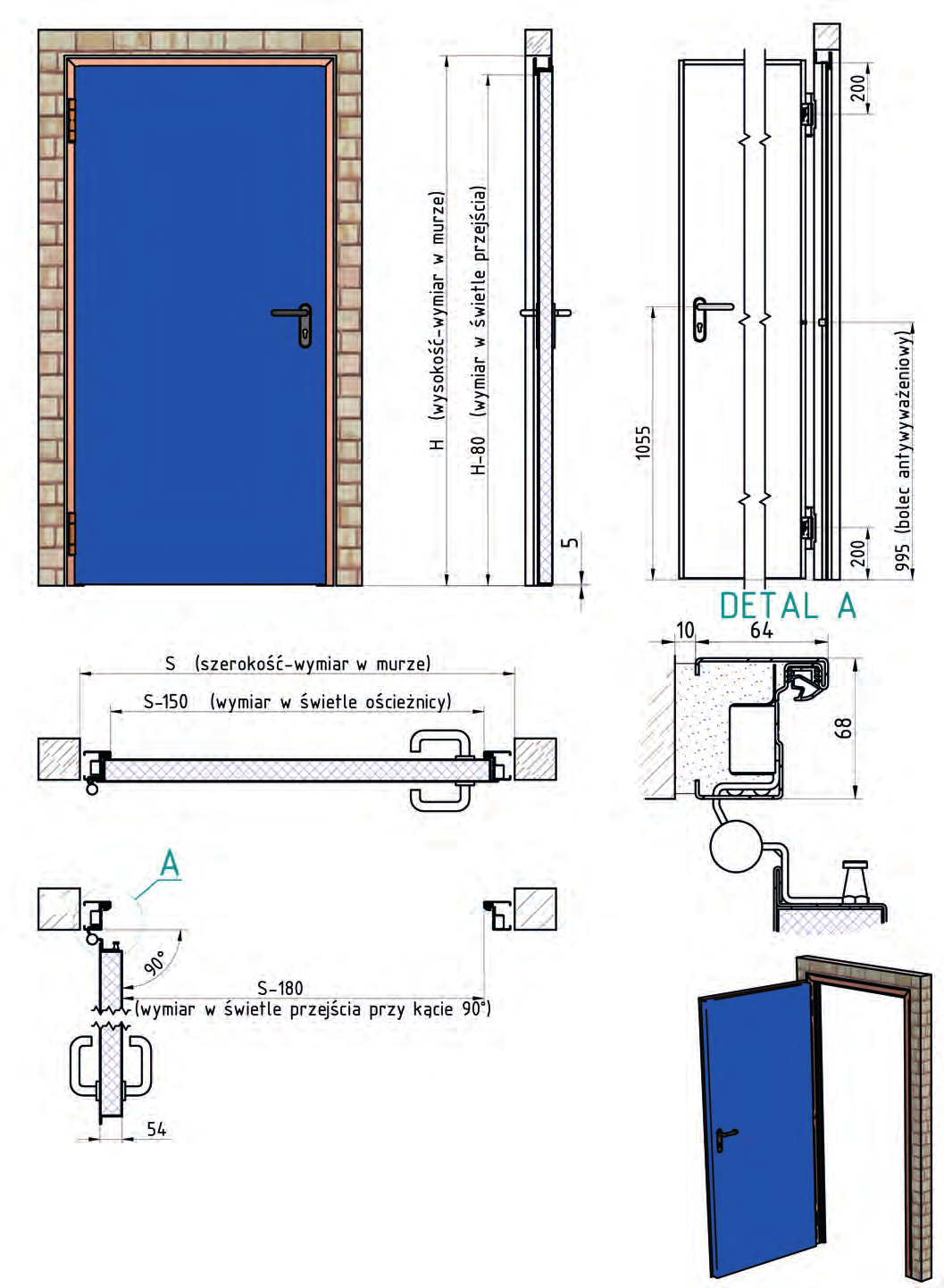

5 drzwi stalowe, dwuskrzydłowe typu mcr ALPE - BEZ ODPORNOŚCI OGNIOWEJ OŚCIEŻNICA NAROŻNA, ZAWIASY SPAWANE (STANDARD) szerokość: 2568 mm wysokość: 2534 mm 43

6 drzwi stalowe, dwuskrzydłowe typu mcr ALPE - BEZ ODPORNOŚCI OGNIOWEJ OŚCIEŻNICA NAROŻNA, ZAWIASY REGULOWANE 3D szerokość: 2568 mm wysokość: 2534 mm 44

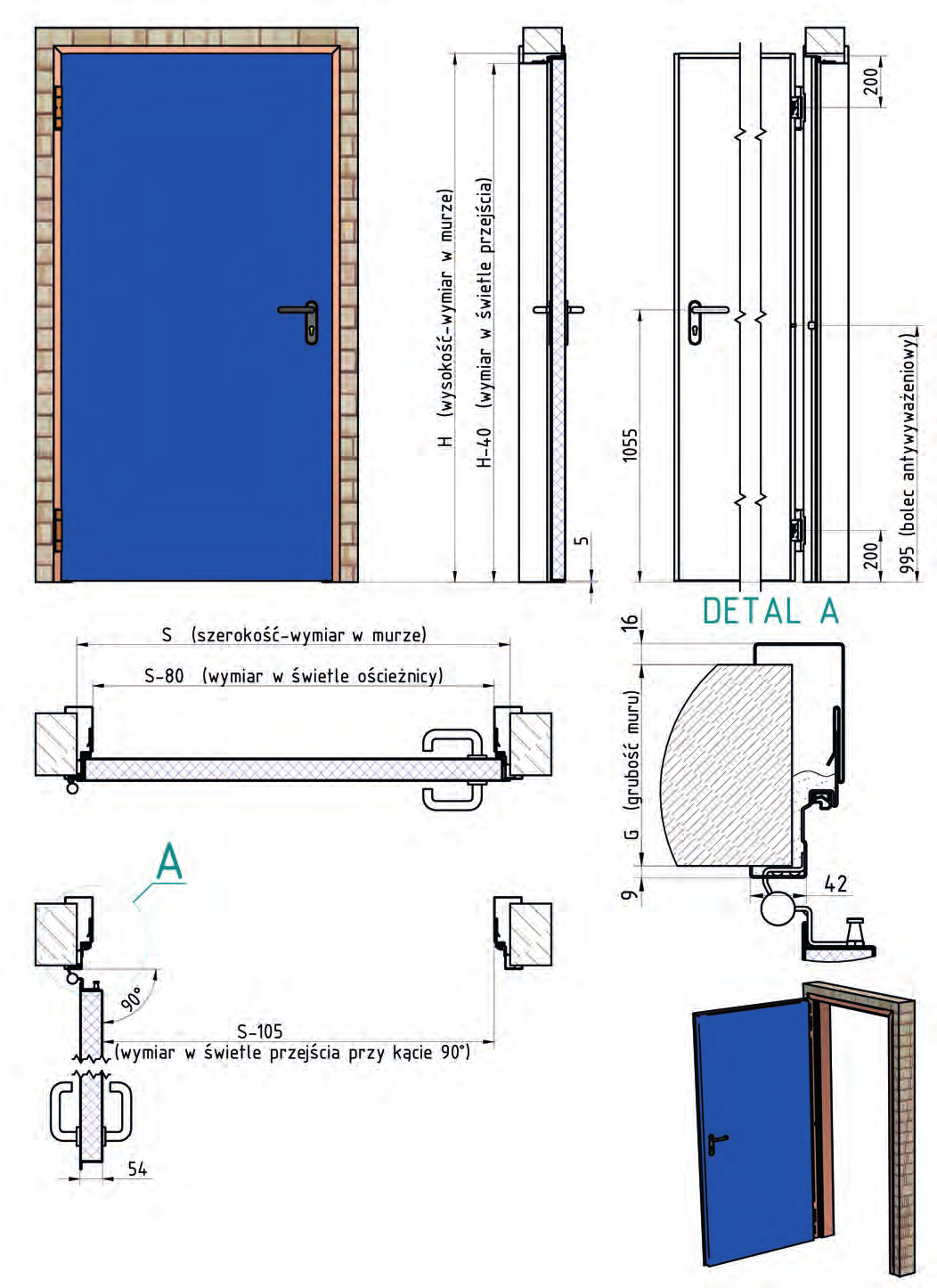

7 drzwi stalowe, jednoskrzydłowe typu mcr ALPE - BEZ ODPORNOŚCI OGNIOWEJ OŚCIEŻNICA WEWNĘTRZNA, ZAWIASY SPAWANE (STANDARD) szerokość: 1398 mm wysokość: 2574 mm 45

8 drzwi stalowe, jednoskrzydłowe typu mcr ALPE - BEZ ODPORNOŚCI OGNIOWEJ OŚCIEŻNICA WEWNĘTRZNA, ZAWIASY REGULOWANE 3D szerokość: 1398 mm wysokość: 2574 mm 46

9 drzwi stalowe, dwuskrzydłowe typu mcr ALPE - BEZ ODPORNOŚCI OGNIOWEJ OŚCIEŻNICA WEWNĘTRZNA, ZAWIASY SPAWANE (STANDARD) szerokość: 2648 mm wysokość: 2574 mm 47

10 drzwi stalowe, dwuskrzydłowe typu mcr ALPE - BEZ ODPORNOŚCI OGNIOWEJ OŚCIEŻNICA WEWNĘTRZNA, ZAWIASY REGULOWANE 3D szerokość: 2648 mm wysokość: 2574 mm 48

11 drzwi stalowe, jednoskrzydłowe typu mcr ALPE - BEZ ODPORNOŚCI OGNIOWEJ OŚCIEŻNICA OBEJMUJĄCA, ZAWIASY SPAWANE (STANDARD) szerokość: 1324 mm wysokość: 2537 mm 49

12 drzwi stalowe, jednoskrzydłowe typu mcr ALPE - BEZ ODPORNOŚCI OGNIOWEJ OŚCIEŻNICA OBEJMUJĄCA, ZAWIASY REGULOWANE 3D szerokość: 1324 mm wysokość: 2537 mm 50

13 drzwi stalowe, dwuskrzydłowe typu mcr ALPE - BEZ ODPORNOŚCI OGNIOWEJ OŚCIEŻNICA OBEJMUJĄCA, ZAWIASY SPAWANE (STANDARD) szerokość: 2574 mm wysokość: 2537 mm 51

14 drzwi stalowe, dwuskrzydłowe typu mcr ALPE - BEZ ODPORNOŚCI OGNIOWEJ OŚCIEŻNICA OBEJMUJĄCA, ZAWIASY REGULOWANE 3D szerokość: 2574 mm wysokość: 2537 mm 52

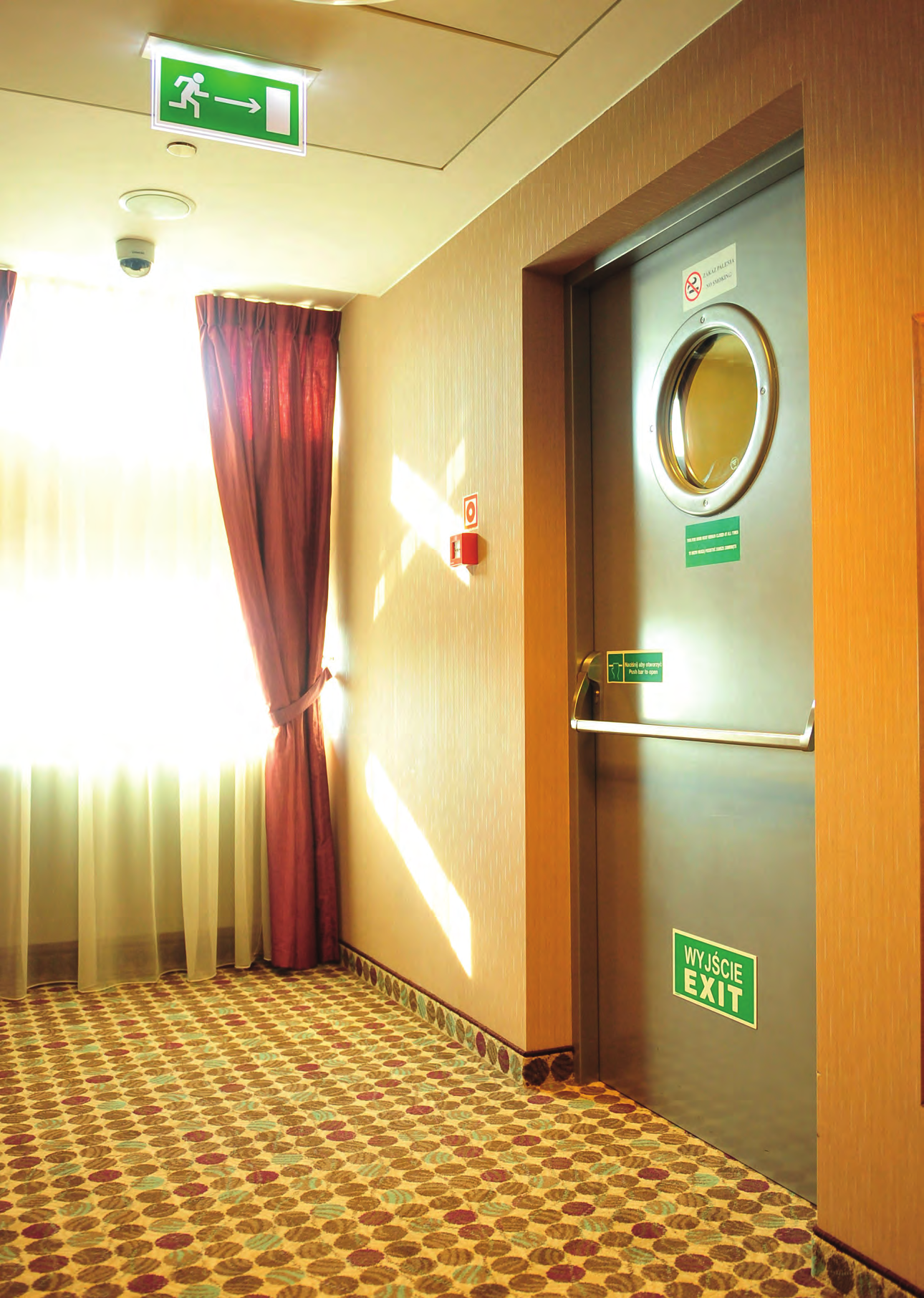

15 Drzwi stalowe mcr ALPE Hilton Garden Inn, Kraków

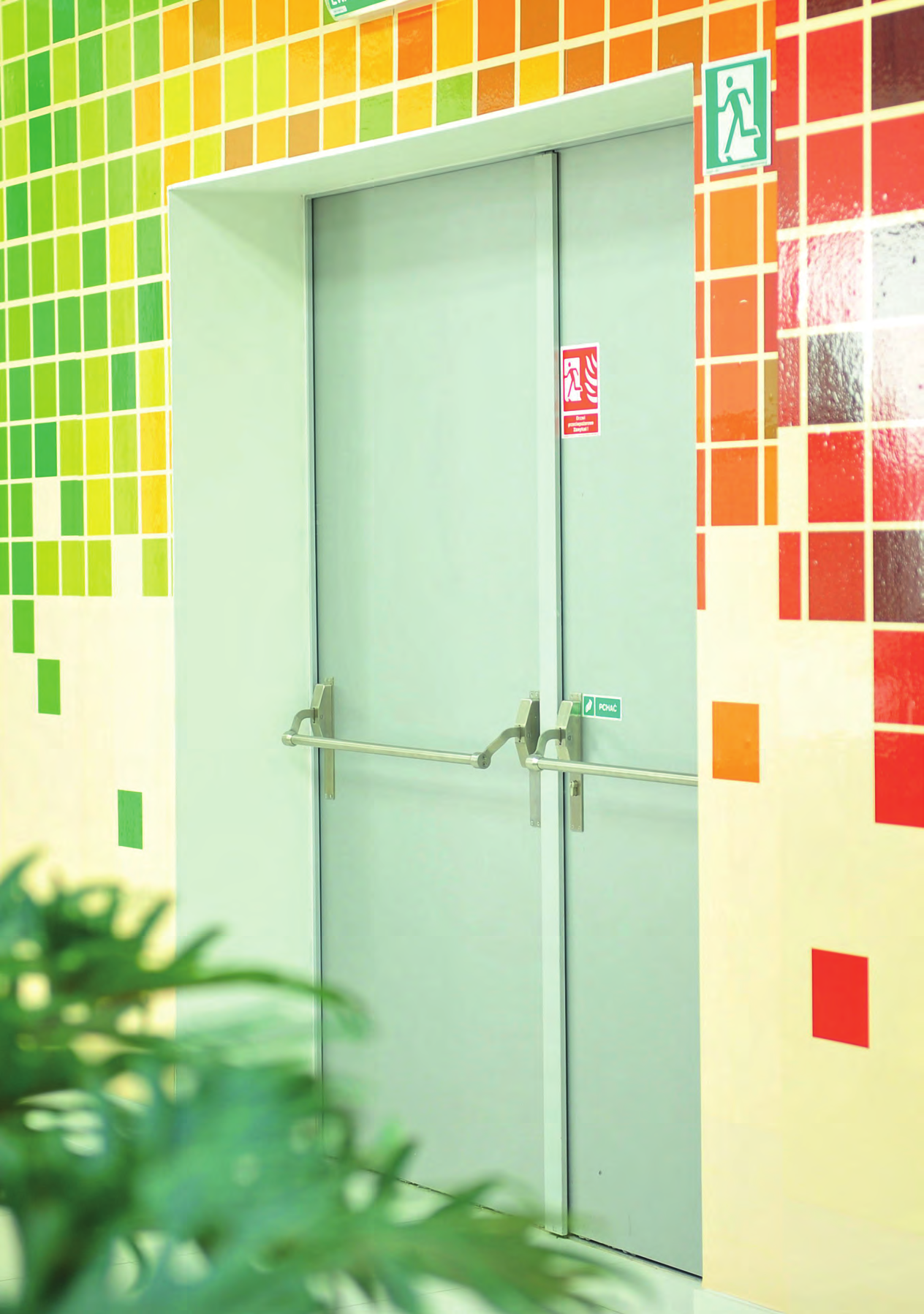

16 Drzwi stalowe mcr ALPE Zgorzelec Plaza, Zgorzelec
