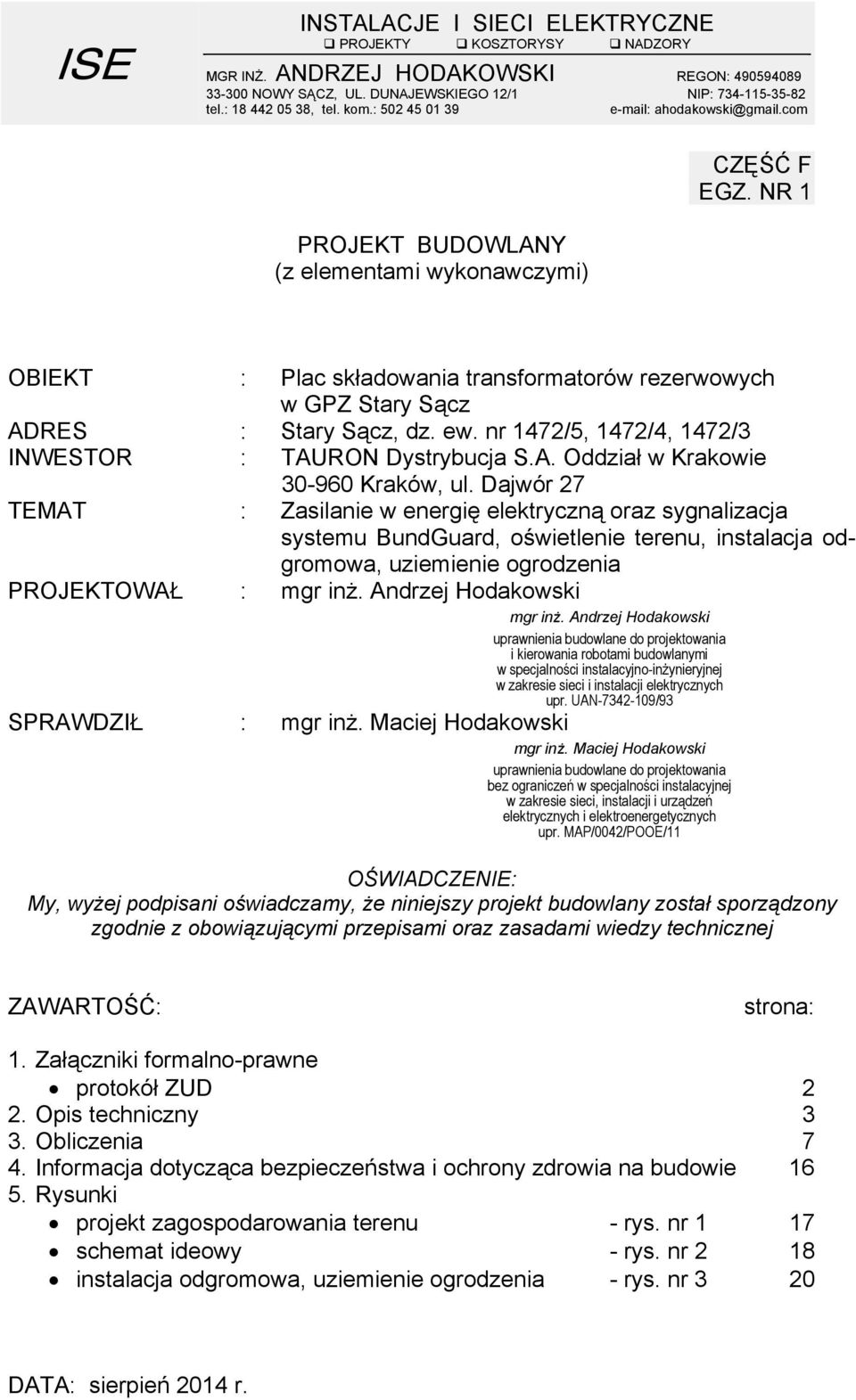

PROJEKT BUDOWLANY (z elementami wykonawczymi)
|
|
- Michał Wieczorek
- 8 lat temu
- Przeglądów:
Transkrypt
1 ISE INSTALACJE I SIECI ELEKTRYCZNE PROJEKTY KOSZTORYSY NADZORY MGR INŻ. ANDRZEJ HODAKOWSKI REGON: NOWY SĄCZ, UL. DUNAJEWSKIEGO 12/1 NIP: tel.: , tel. kom.: ahodakowski@gmail.com CZĘŚĆ F EGZ. NR 1 PROJEKT BUDOWLANY (z elementami wykonawczymi) OBIEKT : Plac składowania transformatorów rezerwowych w GPZ Stary Sącz ADRES : Stary Sącz, dz. ew. nr 1472/5, 1472/4, 1472/3 INWESTOR : TAURON Dystrybucja S.A. Oddział w Krakowie Kraków, ul. Dajwór 27 TEMAT : Zasilanie w energię elektryczną oraz sygnalizacja systemu BundGuard, oświetlenie terenu, instalacja odgromowa, uziemienie ogrodzenia PROJEKTOWAŁ : mgr inż. Andrzej Hodakowski mgr inż. Andrzej Hodakowski uprawnienia budowlane do projektowania i kierowania robotami budowlanymi w specjalności instalacyjno-inżynieryjnej w zakresie sieci i instalacji elektrycznych upr. UAN /93 SPRAWDZIŁ : mgr inż. Maciej Hodakowski mgr inż. Maciej Hodakowski uprawnienia budowlane do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych upr. MAP/0042/POOE/11 OŚWIADCZENIE: My, wyżej podpisani oświadczamy, że niniejszy projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej ZAWARTOŚĆ: strona: 1. Załączniki formalno-prawne protokół ZUD 2 2. Opis techniczny 3 3. Obliczenia 7 4. Informacja dotycząca bezpieczeństwa i ochrony zdrowia na budowie Rysunki projekt zagospodarowania terenu - rys. nr 1 17 schemat ideowy - rys. nr 2 18 instalacja odgromowa, uziemienie ogrodzenia - rys. nr 3 20 DATA: sierpień 2014 r.
2

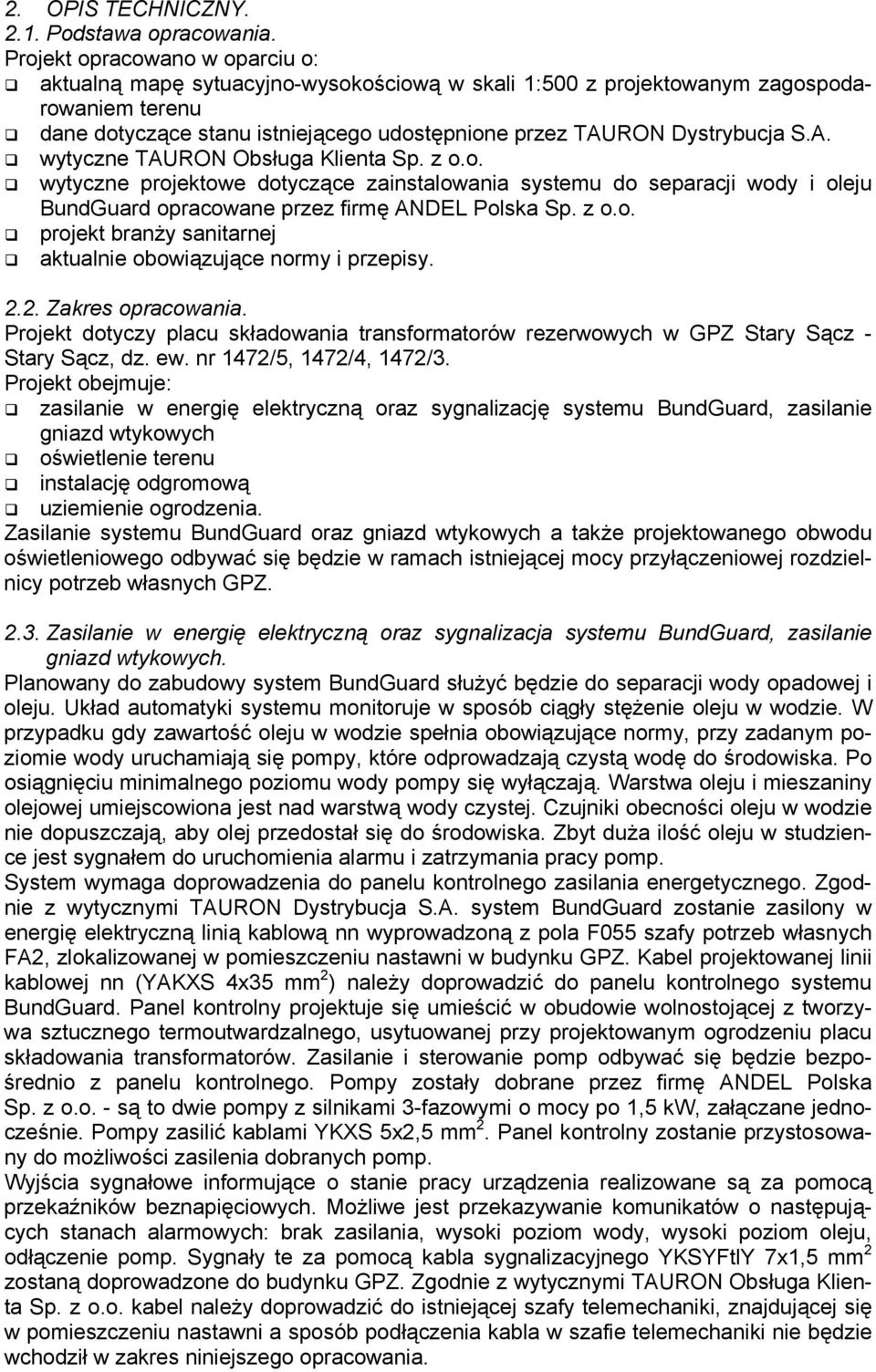

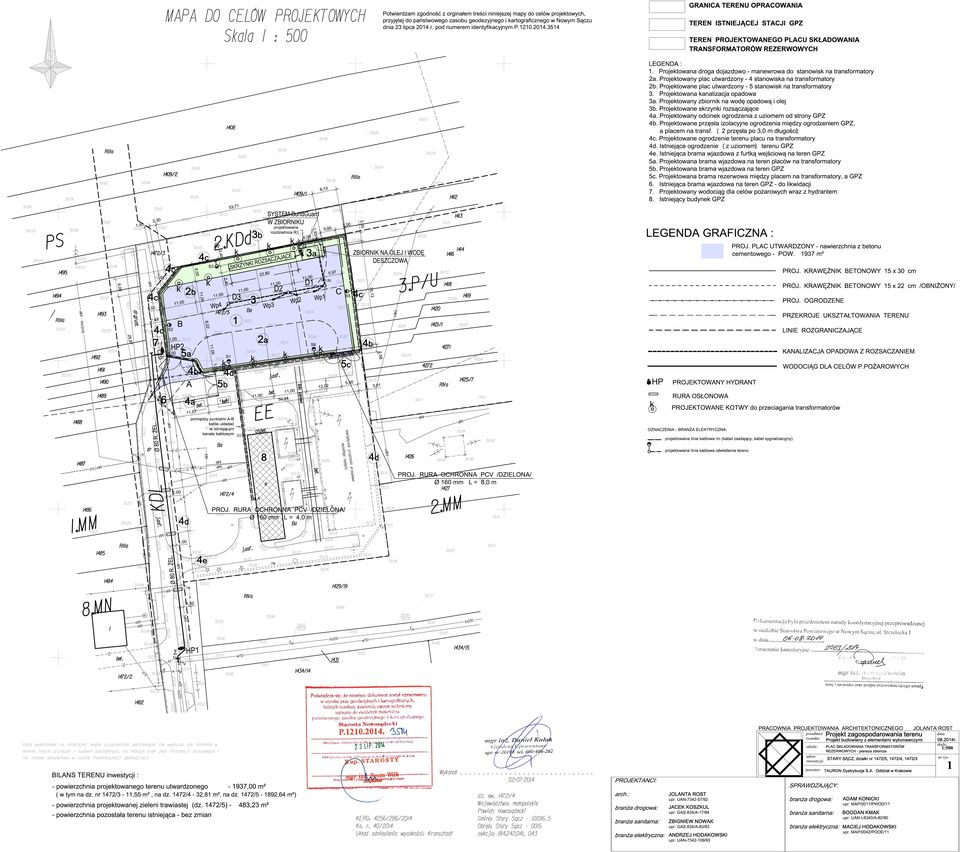

3 2. OPIS TECHNICZNY Podstawa opracowania. Projekt opracowano w oparciu o: aktualną mapę sytuacyjno-wysokościową w skali 1:500 z projektowanym zagospodarowaniem terenu dane dotyczące stanu istniejącego udostępnione przez TAURON Dystrybucja S.A. wytyczne TAURON Obsługa Klienta Sp. z o.o. wytyczne projektowe dotyczące zainstalowania systemu do separacji wody i oleju BundGuard opracowane przez firmę ANDEL Polska Sp. z o.o. projekt branży sanitarnej aktualnie obowiązujące normy i przepisy Zakres opracowania. Projekt dotyczy placu składowania transformatorów rezerwowych w GPZ Stary Sącz - Stary Sącz, dz. ew. nr 1472/5, 1472/4, 1472/3. Projekt obejmuje: zasilanie w energię elektryczną oraz sygnalizację systemu BundGuard, zasilanie gniazd wtykowych oświetlenie terenu instalację odgromową uziemienie ogrodzenia. Zasilanie systemu BundGuard oraz gniazd wtykowych a także projektowanego obwodu oświetleniowego odbywać się będzie w ramach istniejącej mocy przyłączeniowej rozdzielnicy potrzeb własnych GPZ Zasilanie w energię elektryczną oraz sygnalizacja systemu BundGuard, zasilanie gniazd wtykowych. Planowany do zabudowy system BundGuard służyć będzie do separacji wody opadowej i oleju. Układ automatyki systemu monitoruje w sposób ciągły stężenie oleju w wodzie. W przypadku gdy zawartość oleju w wodzie spełnia obowiązujące normy, przy zadanym poziomie wody uruchamiają się pompy, które odprowadzają czystą wodę do środowiska. Po osiągnięciu minimalnego poziomu wody pompy się wyłączają. Warstwa oleju i mieszaniny olejowej umiejscowiona jest nad warstwą wody czystej. Czujniki obecności oleju w wodzie nie dopuszczają, aby olej przedostał się do środowiska. Zbyt duża ilość oleju w studzience jest sygnałem do uruchomienia alarmu i zatrzymania pracy pomp. System wymaga doprowadzenia do panelu kontrolnego zasilania energetycznego. Zgodnie z wytycznymi TAURON Dystrybucja S.A. system BundGuard zostanie zasilony w energię elektryczną linią kablową nn wyprowadzoną z pola F055 szafy potrzeb własnych FA2, zlokalizowanej w pomieszczeniu nastawni w budynku GPZ. Kabel projektowanej linii kablowej nn (YAKXS 4x35 mm 2 ) należy doprowadzić do panelu kontrolnego systemu BundGuard. Panel kontrolny projektuje się umieścić w obudowie wolnostojącej z tworzywa sztucznego termoutwardzalnego, usytuowanej przy projektowanym ogrodzeniu placu składowania transformatorów. Zasilanie i sterowanie pomp odbywać się będzie bezpośrednio z panelu kontrolnego. Pompy zostały dobrane przez firmę ANDEL Polska Sp. z o.o. - są to dwie pompy z silnikami 3-fazowymi o mocy po 1,5 kw, załączane jednocześnie. Pompy zasilić kablami YKXS 5x2,5 mm 2. Panel kontrolny zostanie przystosowany do możliwości zasilenia dobranych pomp. Wyjścia sygnałowe informujące o stanie pracy urządzenia realizowane są za pomocą przekaźników beznapięciowych. Możliwe jest przekazywanie komunikatów o następujących stanach alarmowych: brak zasilania, wysoki poziom wody, wysoki poziom oleju, odłączenie pomp. Sygnały te za pomocą kabla sygnalizacyjnego YKSYFtlY 7x1,5 mm 2 zostaną doprowadzone do budynku GPZ. Zgodnie z wytycznymi TAURON Obsługa Klienta Sp. z o.o. kabel należy doprowadzić do istniejącej szafy telemechaniki, znajdującej się w pomieszczeniu nastawni a sposób podłączenia kabla w szafie telemechaniki nie będzie wchodził w zakres niniejszego opracowania.

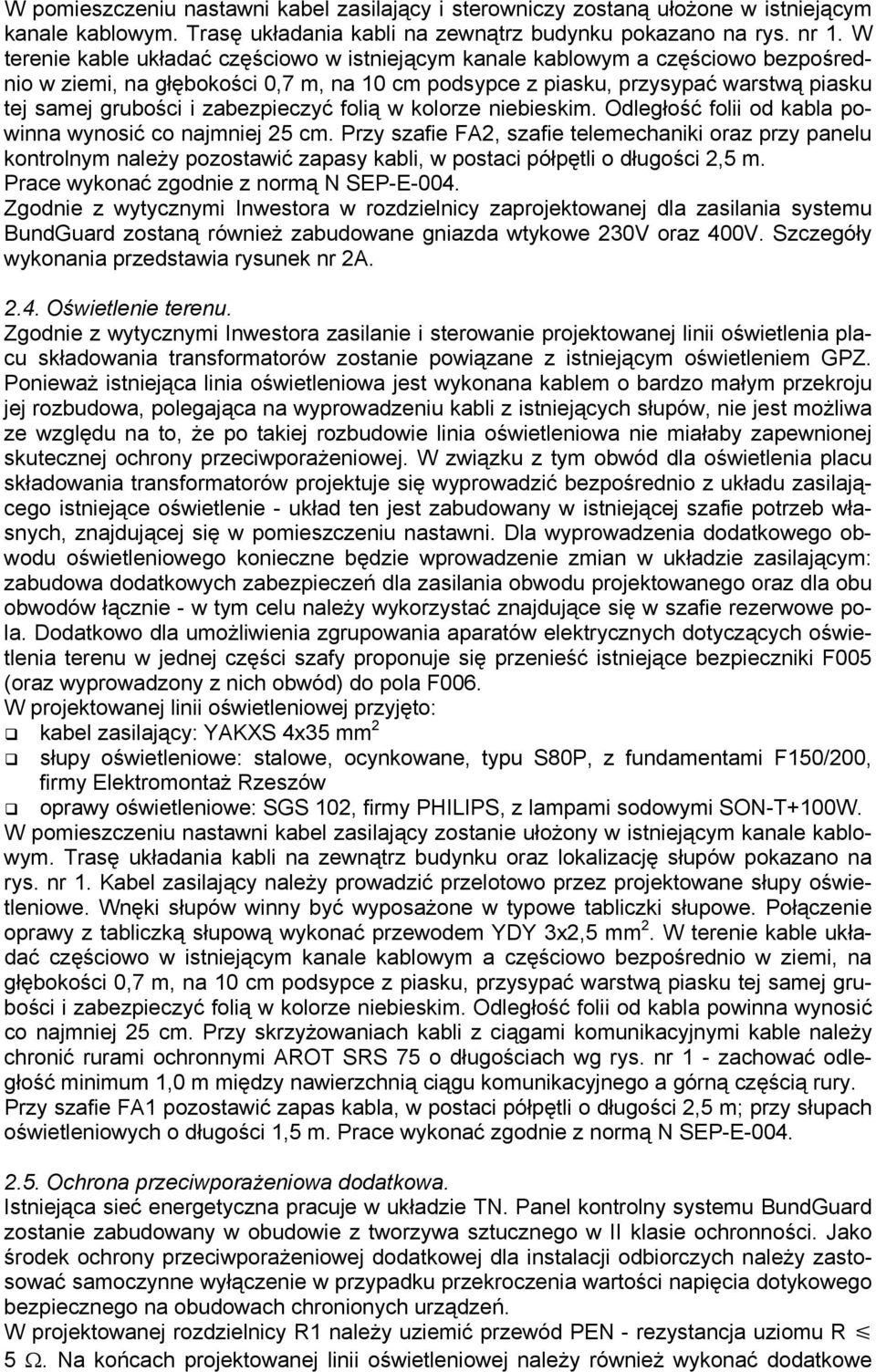

4 W pomieszczeniu nastawni kabel zasilający i sterowniczy zostaną ułożone w istniejącym kanale kablowym. Trasę układania kabli na zewnątrz budynku pokazano na rys. nr 1. W terenie kable układać częściowo w istniejącym kanale kablowym a częściowo bezpośrednio w ziemi, na głębokości 0,7 m, na 10 cm podsypce z piasku, przysypać warstwą piasku tej samej grubości i zabezpieczyć folią w kolorze niebieskim. Odległość folii od kabla powinna wynosić co najmniej 25 cm. Przy szafie FA2, szafie telemechaniki oraz przy panelu kontrolnym należy pozostawić zapasy kabli, w postaci półpętli o długości 2,5 m. Prace wykonać zgodnie z normą N SEP-E-004. Zgodnie z wytycznymi Inwestora w rozdzielnicy zaprojektowanej dla zasilania systemu BundGuard zostaną również zabudowane gniazda wtykowe 230V oraz 400V. Szczegóły wykonania przedstawia rysunek nr 2A Oświetlenie terenu. Zgodnie z wytycznymi Inwestora zasilanie i sterowanie projektowanej linii oświetlenia placu składowania transformatorów zostanie powiązane z istniejącym oświetleniem GPZ. Ponieważ istniejąca linia oświetleniowa jest wykonana kablem o bardzo małym przekroju jej rozbudowa, polegająca na wyprowadzeniu kabli z istniejących słupów, nie jest możliwa ze względu na to, że po takiej rozbudowie linia oświetleniowa nie miałaby zapewnionej skutecznej ochrony przeciwporażeniowej. W związku z tym obwód dla oświetlenia placu składowania transformatorów projektuje się wyprowadzić bezpośrednio z układu zasilającego istniejące oświetlenie - układ ten jest zabudowany w istniejącej szafie potrzeb własnych, znajdującej się w pomieszczeniu nastawni. Dla wyprowadzenia dodatkowego obwodu oświetleniowego konieczne będzie wprowadzenie zmian w układzie zasilającym: zabudowa dodatkowych zabezpieczeń dla zasilania obwodu projektowanego oraz dla obu obwodów łącznie - w tym celu należy wykorzystać znajdujące się w szafie rezerwowe pola. Dodatkowo dla umożliwienia zgrupowania aparatów elektrycznych dotyczących oświetlenia terenu w jednej części szafy proponuje się przenieść istniejące bezpieczniki F005 (oraz wyprowadzony z nich obwód) do pola F006. W projektowanej linii oświetleniowej przyjęto: kabel zasilający: YAKXS 4x35 mm 2 słupy oświetleniowe: stalowe, ocynkowane, typu S80P, z fundamentami F150/200, firmy Elektromontaż Rzeszów oprawy oświetleniowe: SGS 102, firmy PHILIPS, z lampami sodowymi SON-T+100W. W pomieszczeniu nastawni kabel zasilający zostanie ułożony w istniejącym kanale kablowym. Trasę układania kabli na zewnątrz budynku oraz lokalizację słupów pokazano na rys. nr 1. Kabel zasilający należy prowadzić przelotowo przez projektowane słupy oświetleniowe. Wnęki słupów winny być wyposażone w typowe tabliczki słupowe. Połączenie oprawy z tabliczką słupową wykonać przewodem YDY 3x2,5 mm 2. W terenie kable układać częściowo w istniejącym kanale kablowym a częściowo bezpośrednio w ziemi, na głębokości 0,7 m, na 10 cm podsypce z piasku, przysypać warstwą piasku tej samej grubości i zabezpieczyć folią w kolorze niebieskim. Odległość folii od kabla powinna wynosić co najmniej 25 cm. Przy skrzyżowaniach kabli z ciągami komunikacyjnymi kable należy chronić rurami ochronnymi AROT SRS 75 o długościach wg rys. nr 1 - zachować odległość minimum 1,0 m między nawierzchnią ciągu komunikacyjnego a górną częścią rury. Przy szafie FA1 pozostawić zapas kabla, w postaci półpętli o długości 2,5 m; przy słupach oświetleniowych o długości 1,5 m. Prace wykonać zgodnie z normą N SEP-E Ochrona przeciwporażeniowa dodatkowa. Istniejąca sieć energetyczna pracuje w układzie TN. Panel kontrolny systemu BundGuard zostanie zabudowany w obudowie z tworzywa sztucznego w II klasie ochronności. Jako środek ochrony przeciwporażeniowej dodatkowej dla instalacji odbiorczych należy zastosować samoczynne wyłączenie w przypadku przekroczenia wartości napięcia dotykowego bezpiecznego na obudowach chronionych urządzeń. W projektowanej rozdzielnicy R1 należy uziemić przewód PEN - rezystancja uziomu R 5 Ω. Na końcach projektowanej linii oświetleniowej należy również wykonać dodatkowe

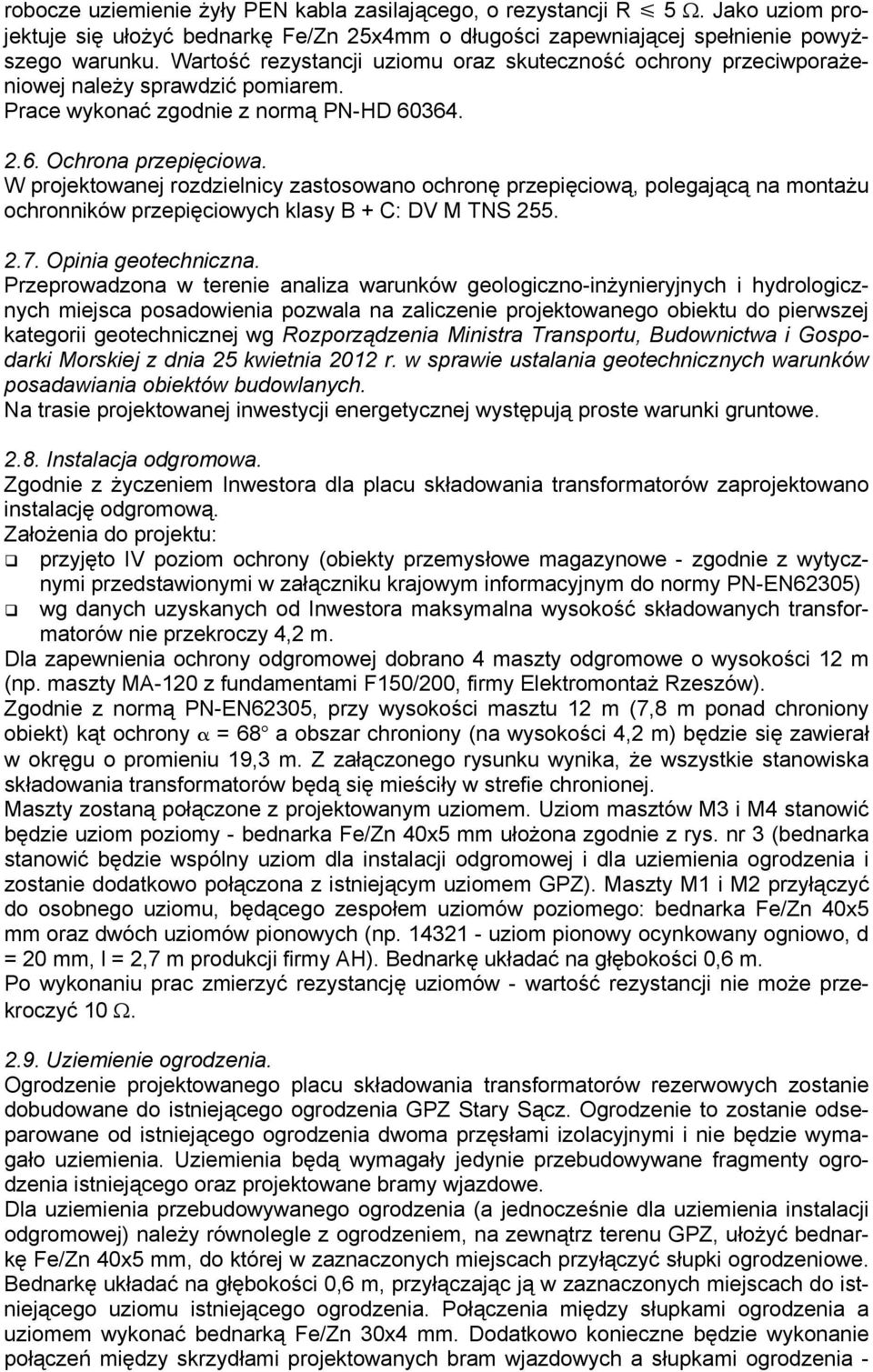

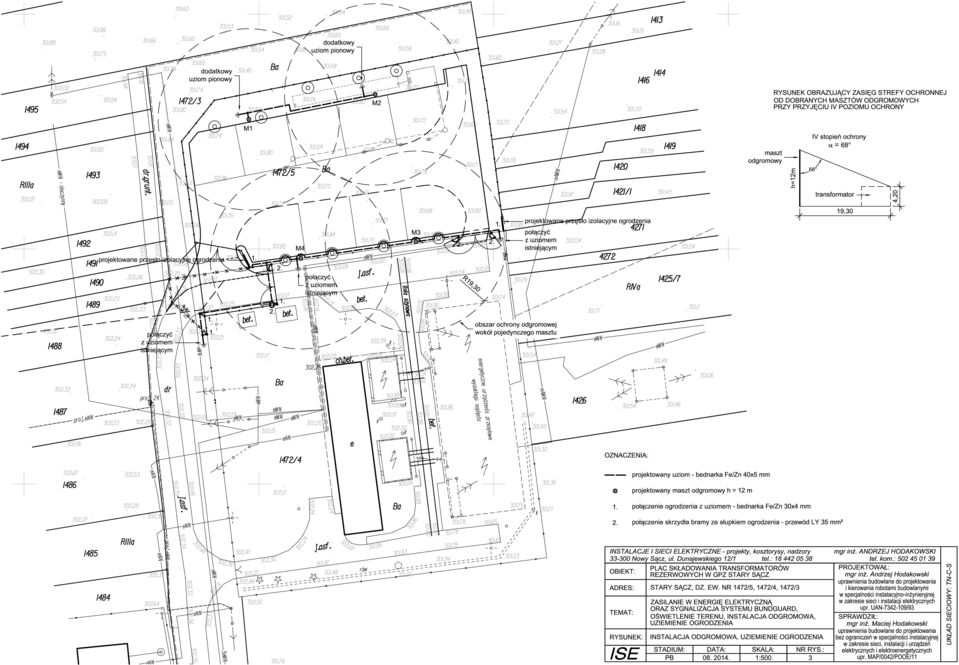

5 robocze uziemienie żyły PEN kabla zasilającego, o rezystancji R 5 Ω. Jako uziom projektuje się ułożyć bednarkę Fe/Zn 25x4mm o długości zapewniającej spełnienie powyższego warunku. Wartość rezystancji uziomu oraz skuteczność ochrony przeciwporażeniowej należy sprawdzić pomiarem. Prace wykonać zgodnie z normą PN-HD Ochrona przepięciowa. W projektowanej rozdzielnicy zastosowano ochronę przepięciową, polegającą na montażu ochronników przepięciowych klasy B + C: DV M TNS Opinia geotechniczna. Przeprowadzona w terenie analiza warunków geologiczno-inżynieryjnych i hydrologicznych miejsca posadowienia pozwala na zaliczenie projektowanego obiektu do pierwszej kategorii geotechnicznej wg Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych. Na trasie projektowanej inwestycji energetycznej występują proste warunki gruntowe Instalacja odgromowa. Zgodnie z życzeniem Inwestora dla placu składowania transformatorów zaprojektowano instalację odgromową. Założenia do projektu: przyjęto IV poziom ochrony (obiekty przemysłowe magazynowe - zgodnie z wytycznymi przedstawionymi w załączniku krajowym informacyjnym do normy PN-EN62305) wg danych uzyskanych od Inwestora maksymalna wysokość składowanych transformatorów nie przekroczy 4,2 m. Dla zapewnienia ochrony odgromowej dobrano 4 maszty odgromowe o wysokości 12 m (np. maszty MA-120 z fundamentami F150/200, firmy Elektromontaż Rzeszów). Zgodnie z normą PN-EN62305, przy wysokości masztu 12 m (7,8 m ponad chroniony obiekt) kąt ochrony α = 68 a obszar chroniony (na wysokości 4,2 m) będzie się zawierał w okręgu o promieniu 19,3 m. Z załączonego rysunku wynika, że wszystkie stanowiska składowania transformatorów będą się mieściły w strefie chronionej. Maszty zostaną połączone z projektowanym uziomem. Uziom masztów M3 i M4 stanowić będzie uziom poziomy - bednarka Fe/Zn 40x5 mm ułożona zgodnie z rys. nr 3 (bednarka stanowić będzie wspólny uziom dla instalacji odgromowej i dla uziemienia ogrodzenia i zostanie dodatkowo połączona z istniejącym uziomem GPZ). Maszty M1 i M2 przyłączyć do osobnego uziomu, będącego zespołem uziomów poziomego: bednarka Fe/Zn 40x5 mm oraz dwóch uziomów pionowych (np uziom pionowy ocynkowany ogniowo, d = 20 mm, l = 2,7 m produkcji firmy AH). Bednarkę układać na głębokości 0,6 m. Po wykonaniu prac zmierzyć rezystancję uziomów - wartość rezystancji nie może przekroczyć 10 Ω Uziemienie ogrodzenia. Ogrodzenie projektowanego placu składowania transformatorów rezerwowych zostanie dobudowane do istniejącego ogrodzenia GPZ Stary Sącz. Ogrodzenie to zostanie odseparowane od istniejącego ogrodzenia dwoma przęsłami izolacyjnymi i nie będzie wymagało uziemienia. Uziemienia będą wymagały jedynie przebudowywane fragmenty ogrodzenia istniejącego oraz projektowane bramy wjazdowe. Dla uziemienia przebudowywanego ogrodzenia (a jednocześnie dla uziemienia instalacji odgromowej) należy równolegle z ogrodzeniem, na zewnątrz terenu GPZ, ułożyć bednarkę Fe/Zn 40x5 mm, do której w zaznaczonych miejscach przyłączyć słupki ogrodzeniowe. Bednarkę układać na głębokości 0,6 m, przyłączając ją w zaznaczonych miejscach do istniejącego uziomu istniejącego ogrodzenia. Połączenia między słupkami ogrodzenia a uziomem wykonać bednarką Fe/Zn 30x4 mm. Dodatkowo konieczne będzie wykonanie połączeń między skrzydłami projektowanych bram wjazdowych a słupkami ogrodzenia -

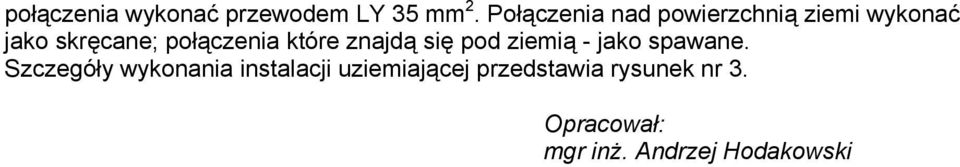

6 połączenia wykonać przewodem LY 35 mm 2. Połączenia nad powierzchnią ziemi wykonać jako skręcane; połączenia które znajdą się pod ziemią - jako spawane. Szczegóły wykonania instalacji uziemiającej przedstawia rysunek nr 3. Opracował: mgr inż. Andrzej Hodakowski

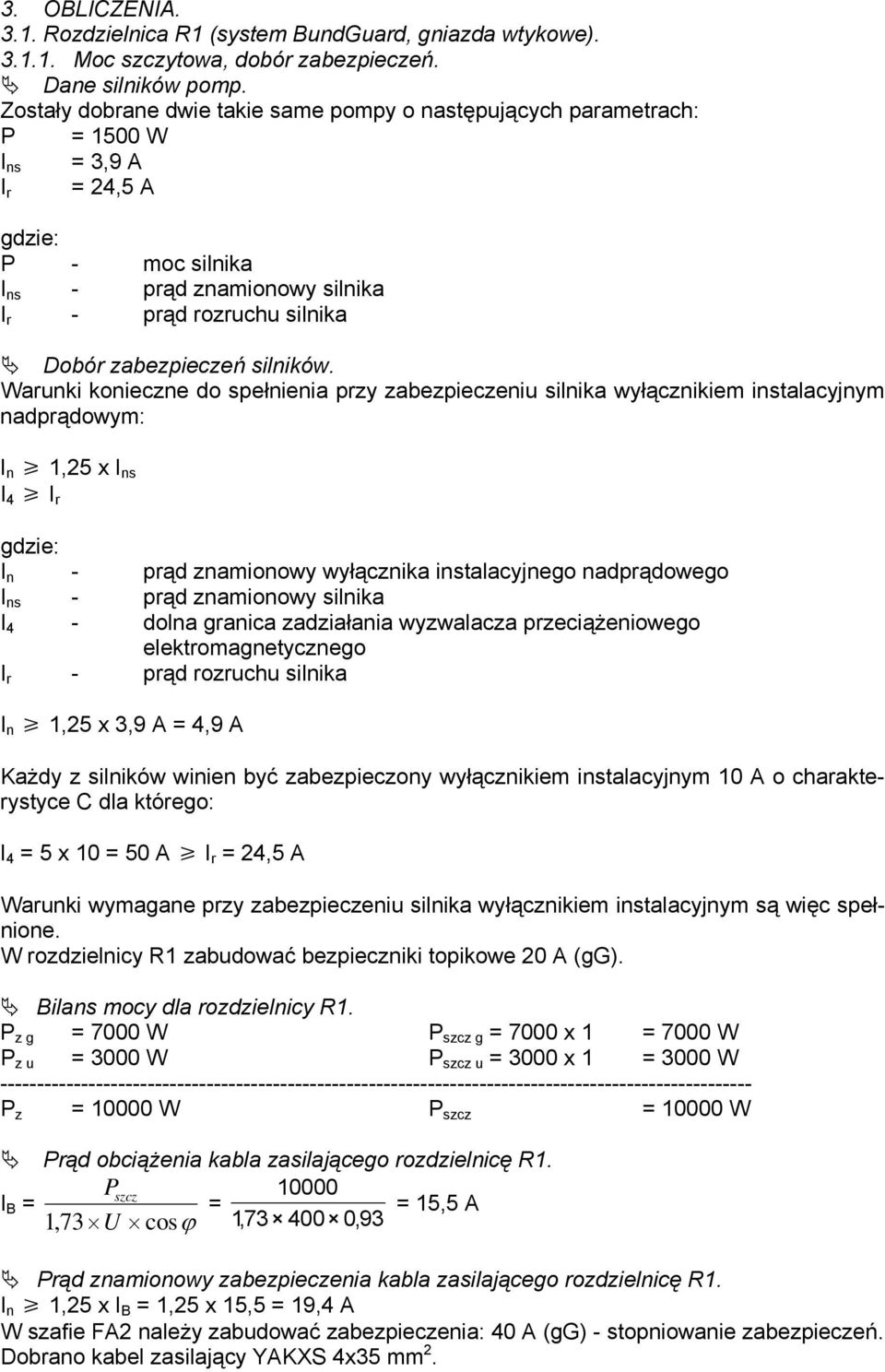

7 3. OBLICZENIA Rozdzielnica R1 (system BundGuard, gniazda wtykowe) Moc szczytowa, dobór zabezpieczeń. Dane silników pomp. Zostały dobrane dwie takie same pompy o następujących parametrach: P = 1500 W I ns = 3,9 A = 24,5 A I r gdzie: P - moc silnika I ns - prąd znamionowy silnika I r - prąd rozruchu silnika Dobór zabezpieczeń silników. Warunki konieczne do spełnienia przy zabezpieczeniu silnika wyłącznikiem instalacyjnym nadprądowym: I n 1,25 x I ns I 4 I r gdzie: I n - prąd znamionowy wyłącznika instalacyjnego nadprądowego I ns - prąd znamionowy silnika I 4 - dolna granica zadziałania wyzwalacza przeciążeniowego elektromagnetycznego I r - prąd rozruchu silnika I n 1,25 x 3,9 A = 4,9 A Każdy z silników winien być zabezpieczony wyłącznikiem instalacyjnym 10 A o charakterystyce C dla którego: I 4 = 5 x 10 = 50 A I r = 24,5 A Warunki wymagane przy zabezpieczeniu silnika wyłącznikiem instalacyjnym są więc spełnione. W rozdzielnicy R1 zabudować bezpieczniki topikowe 20 A (gg). Bilans mocy dla rozdzielnicy R1. P z g = 7000 W P szcz g = 7000 x 1 = 7000 W P z u = 3000 W P szcz u = 3000 x 1 = 3000 W P z = W P szcz = W Prąd obciążenia kabla zasilającego rozdzielnicę R1. Pszcz I B = 173, U cosϕ = = 15,5 A 1, , 93 Prąd znamionowy zabezpieczenia kabla zasilającego rozdzielnicę R1. I n 1,25 x I B = 1,25 x 15,5 = 19,4 A W szafie FA2 należy zabudować zabezpieczenia: 40 A (gg) - stopniowanie zabezpieczeń. Dobrano kabel zasilający YAKXS 4x35 mm 2.
8 Obliczenie spadku napięcia przy rozruchu silników pomp. Spadek napięcia przy rozruchu silników dwóch pomp na odcinku od szafy FA2 w budynku nastawni do panelu kontrolnego systemu BundGuard wyniesie: ΔU = 2 x U x (Rcosϕ r + Xsinϕ r ) x I r gdzie: R - rezystancja obwodu zasilającego silnik X - reaktancja obwodu zasilającego silnik U - napięcie znamionowe I r - prąd rozruchu silnika W skład obwodu zasilającego silniki pomp wchodzić będą: transformator 100 kva R = 0,0309 Ω X = 0,0732 Ω kabel YAKY 4x70mm 2 (istniejący); l = 30 m R = 0,0132 Ω X = 0,0021 Ω kabel YAKXS 4x35mm 2 (projektowany); l = 164 m R = 0,1410 Ω X = 0,0119 Ω R = 0,185 Ω X = 0,087 Ω ΔU = 2 x x (0,185 x 0,4 + 0,087 x 0,91) x 24,5 = 3,3% 400 Spadek napięcia nie przekroczy wartości dopuszczalnej wynoszącej 10% Obliczenie spadku napięcia przy obciążeniu znamionowym. Spadek napięcia przy obciążeniu znamionowym na odcinku od szafy FA2 w budynku nastawni do rozdzielnicy R1 wyniesie: 100 P l ΔU = 2 γ S U ΔU = 2 = 0,84% Spadek napięcia nie przekroczy wartości dopuszczalnej wynoszącej 4% Obliczenie skuteczności ochrony przeciwporażeniowej. W skład pętli zwarciowej wchodzić będą: transformator 100 kva R = 0,0309 Ω X = 0,0732 Ω kabel YAKY 4x70mm 2 (istniejący); l = 30 m R = 0,0264 Ω X = 0,0042 Ω kabel YAKXS 4x35mm 2 (projektowany); l = 164 m R = 0,2820 Ω X = 0,0239 Ω R = 0,339 Ω X = 0,101 Ω Z k1 = 0,35 Ω Warunek skuteczności ochrony: Z k1 x I a U o 0,35 x 220 = 44 V U o = 230 V Warunek skuteczności ochrony jest więc spełniony.

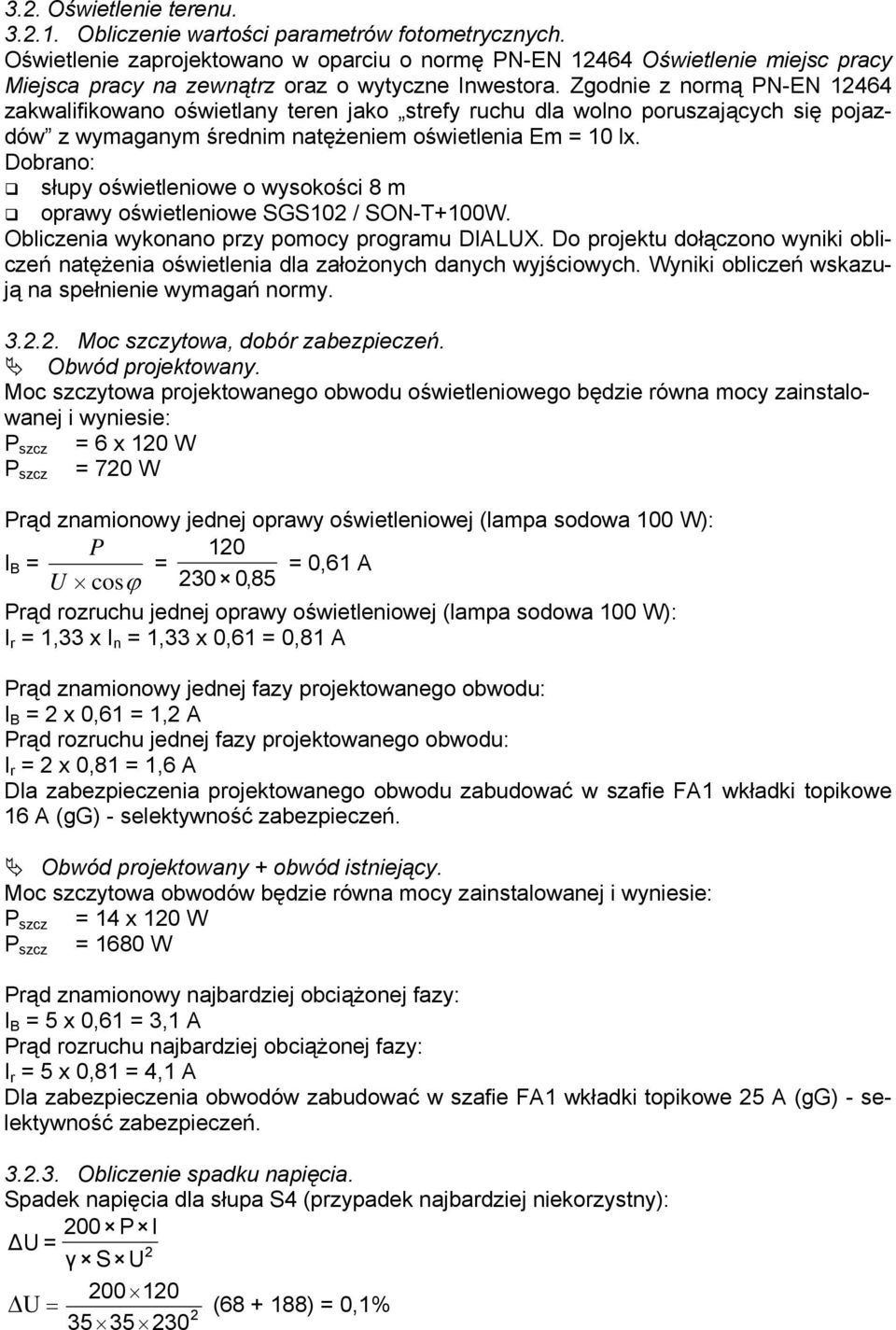

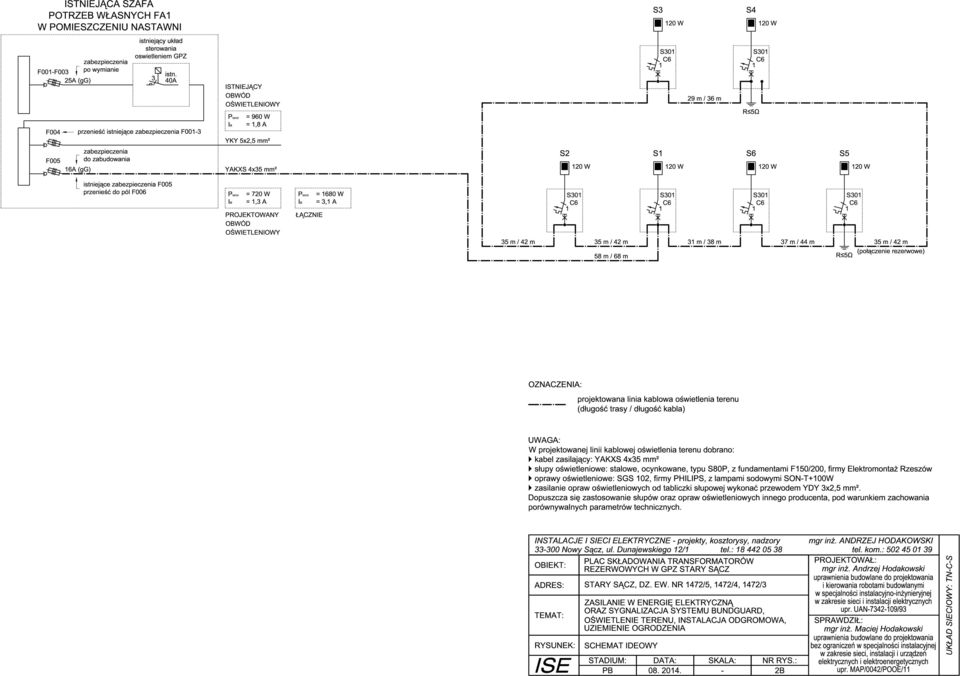

9 3.2. Oświetlenie terenu Obliczenie wartości parametrów fotometrycznych. Oświetlenie zaprojektowano w oparciu o normę PN-EN Oświetlenie miejsc pracy Miejsca pracy na zewnątrz oraz o wytyczne Inwestora. Zgodnie z normą PN-EN zakwalifikowano oświetlany teren jako strefy ruchu dla wolno poruszających się pojazdów z wymaganym średnim natężeniem oświetlenia Em = 10 lx. Dobrano: słupy oświetleniowe o wysokości 8 m oprawy oświetleniowe SGS102 / SON-T+100W. Obliczenia wykonano przy pomocy programu DIALUX. Do projektu dołączono wyniki obliczeń natężenia oświetlenia dla założonych danych wyjściowych. Wyniki obliczeń wskazują na spełnienie wymagań normy Moc szczytowa, dobór zabezpieczeń. Obwód projektowany. Moc szczytowa projektowanego obwodu oświetleniowego będzie równa mocy zainstalowanej i wyniesie: P szcz = 6 x 120 W = 720 W P szcz Prąd znamionowy jednej oprawy oświetleniowej (lampa sodowa 100 W): P I B = U cosϕ = 120 = 0,61 A 230 0, 85 Prąd rozruchu jednej oprawy oświetleniowej (lampa sodowa 100 W): I r = 1,33 x I n = 1,33 x 0,61 = 0,81 A Prąd znamionowy jednej fazy projektowanego obwodu: I B = 2 x 0,61 = 1,2 A Prąd rozruchu jednej fazy projektowanego obwodu: I r = 2 x 0,81 = 1,6 A Dla zabezpieczenia projektowanego obwodu zabudować w szafie FA1 wkładki topikowe 16 A (gg) - selektywność zabezpieczeń. Obwód projektowany + obwód istniejący. Moc szczytowa obwodów będzie równa mocy zainstalowanej i wyniesie: P szcz = 14 x 120 W = 1680 W P szcz Prąd znamionowy najbardziej obciążonej fazy: I B = 5 x 0,61 = 3,1 A Prąd rozruchu najbardziej obciążonej fazy: I r = 5 x 0,81 = 4,1 A Dla zabezpieczenia obwodów zabudować w szafie FA1 wkładki topikowe 25 A (gg) - selektywność zabezpieczeń Obliczenie spadku napięcia. Spadek napięcia dla słupa S4 (przypadek najbardziej niekorzystny): 200 P l Δ U = 2 γ S U ΔU = ( ) = 0,1%

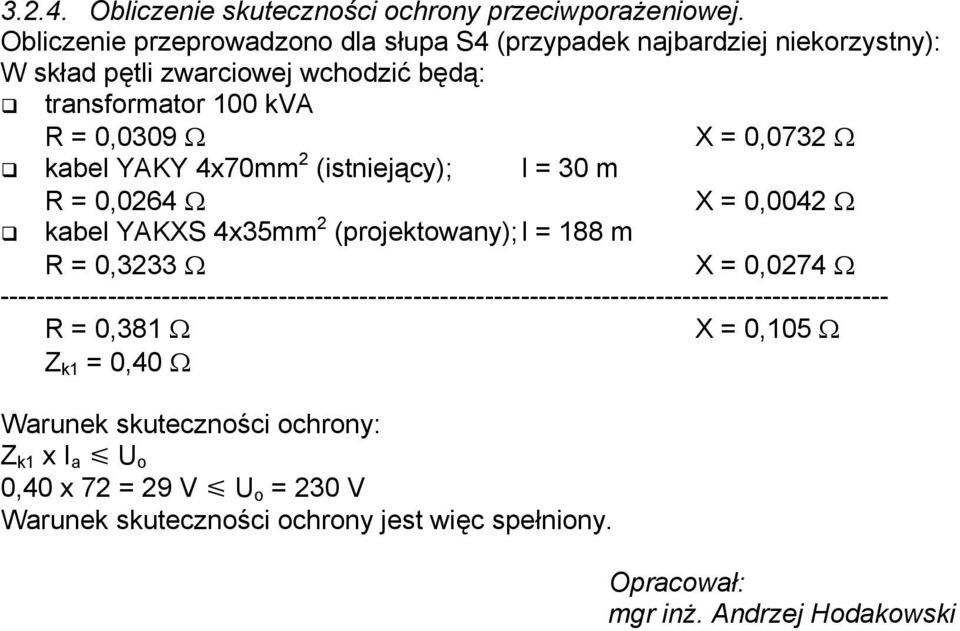

10 Obliczenie skuteczności ochrony przeciwporażeniowej. Obliczenie przeprowadzono dla słupa S4 (przypadek najbardziej niekorzystny): W skład pętli zwarciowej wchodzić będą: transformator 100 kva R = 0,0309 Ω X = 0,0732 Ω kabel YAKY 4x70mm 2 (istniejący); l = 30 m R = 0,0264 Ω X = 0,0042 Ω kabel YAKXS 4x35mm 2 (projektowany); l = 188 m R = 0,3233 Ω X = 0,0274 Ω R = 0,381 Ω X = 0,105 Ω Z k1 = 0,40 Ω Warunek skuteczności ochrony: Z k1 x I a U o 0,40 x 72 = 29 V U o = 230 V Warunek skuteczności ochrony jest więc spełniony. Opracował: mgr inż. Andrzej Hodakowski

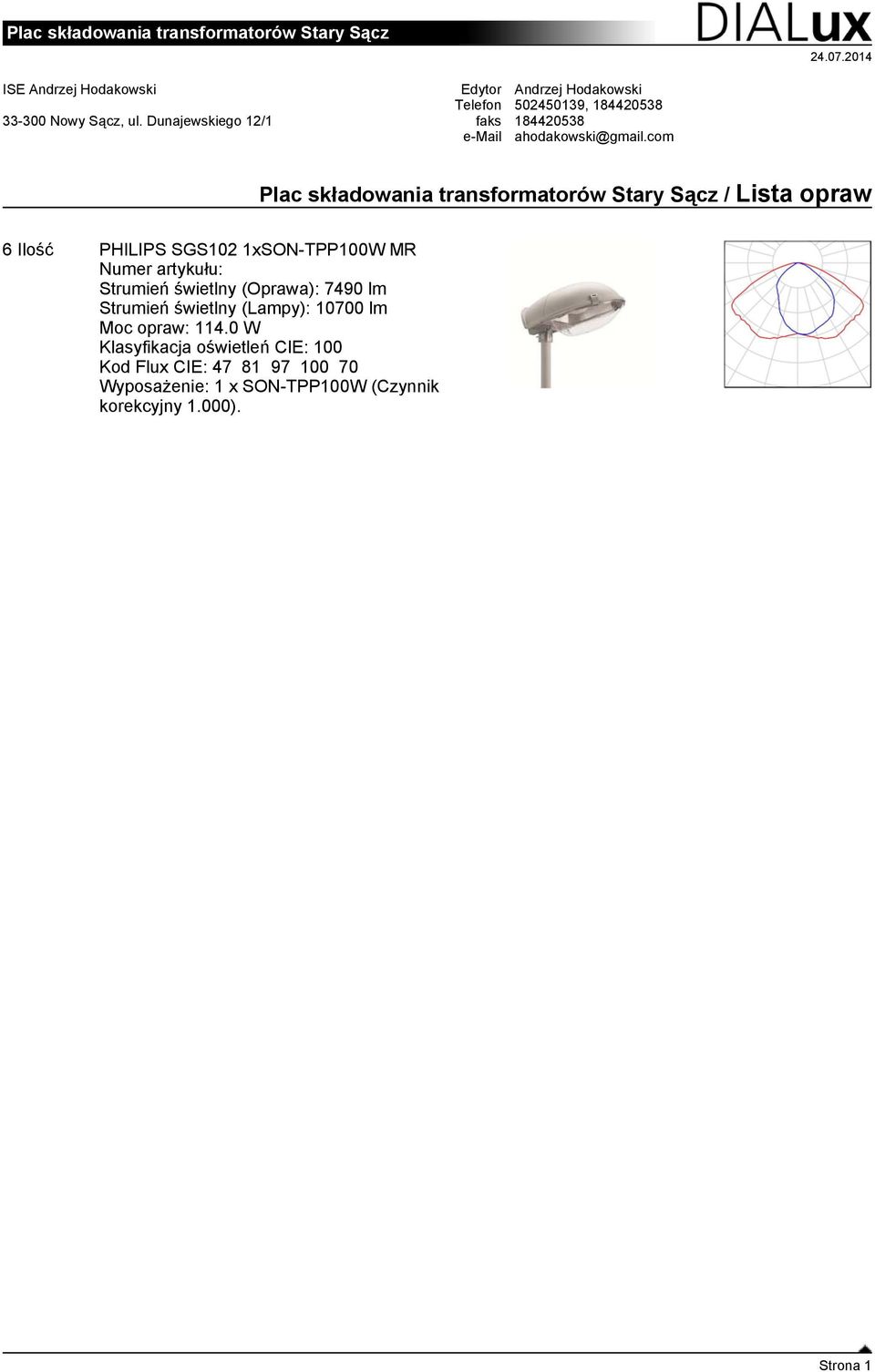

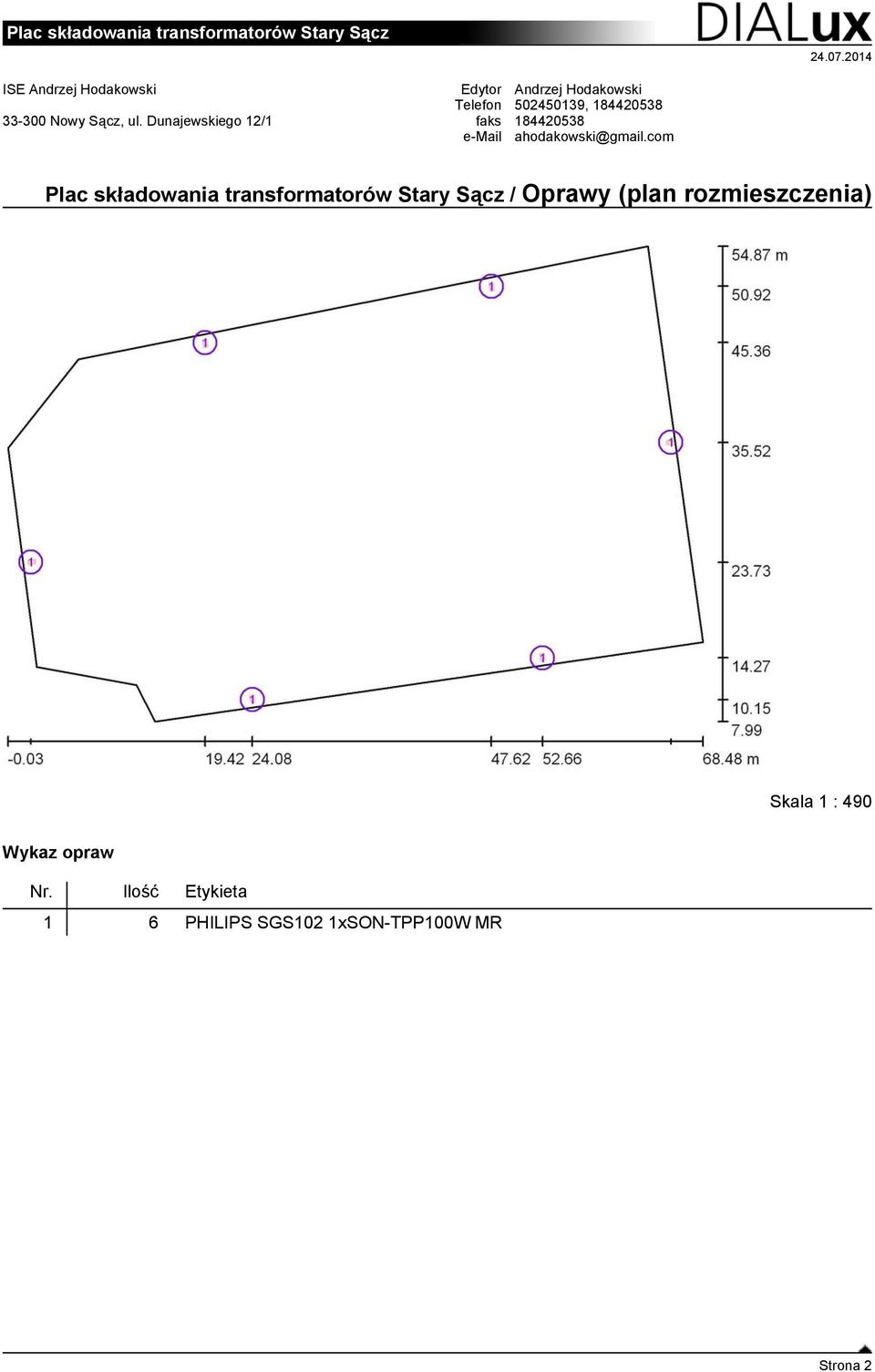

11 Plac składowania transformatorów Stary Sącz ISE Andrzej Hodakowski Nowy Sącz, ul. Dunajewskiego 12/1 Edytor Andrzej Hodakowski Telefon , faks Plac składowania transformatorów Stary Sącz / Lista opraw 6 Ilość PHILIPS SGS102 1xSON-TPP100W MR Numer artykułu: Strumień świetlny (Oprawa): 7490 lm Strumień świetlny (Lampy): lm Moc opraw: W Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: Wyposażenie: 1 x SON-TPP100W (Czynnik korekcyjny 1.000). Strona 1

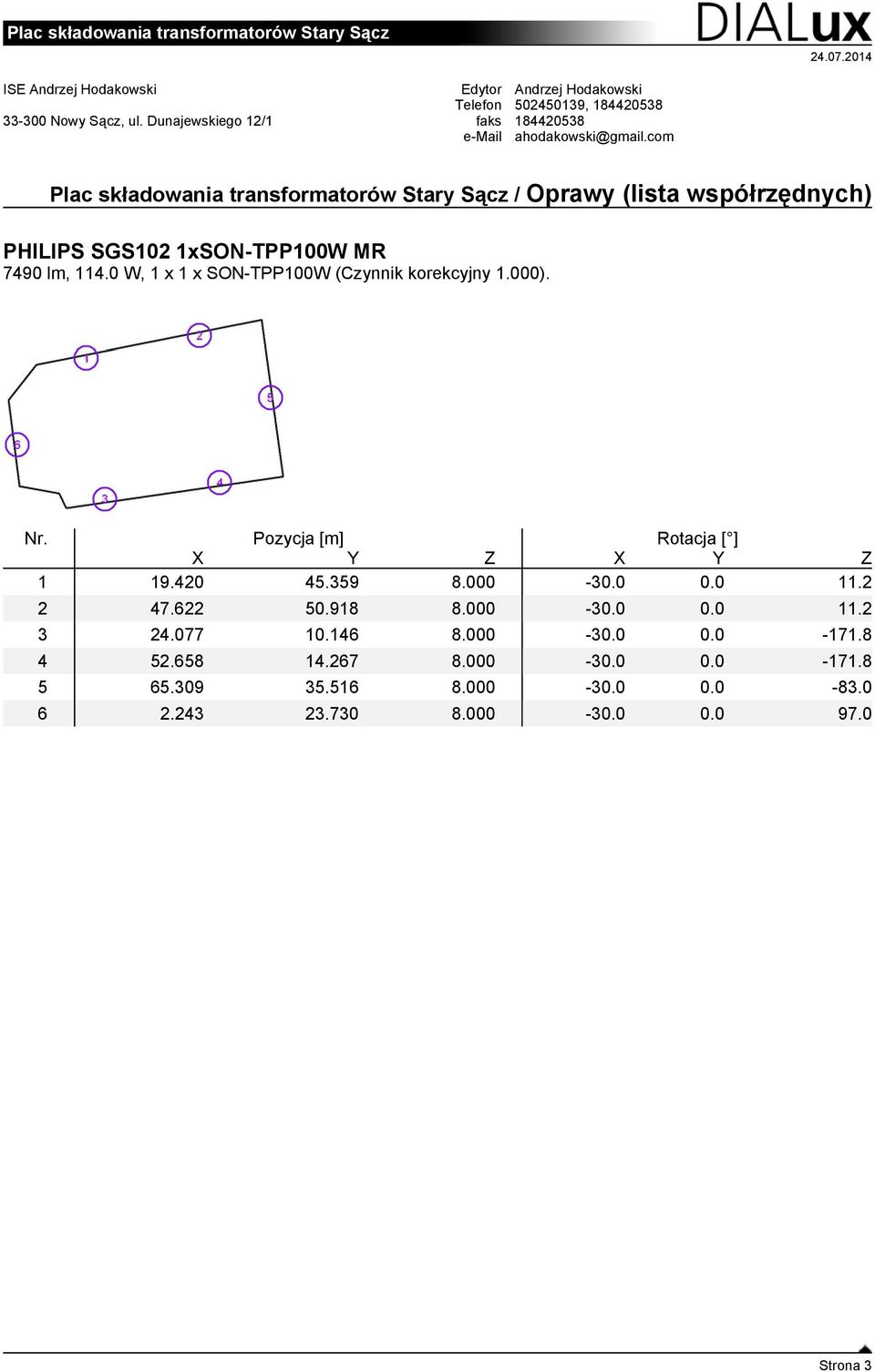

12 Plac składowania transformatorów Stary Sącz ISE Andrzej Hodakowski Nowy Sącz, ul. Dunajewskiego 12/1 Edytor Andrzej Hodakowski Telefon , faks Plac składowania transformatorów Stary Sącz / Oprawy (plan rozmieszczenia) Skala 1 : 490 Wykaz opraw Nr. Ilość Etykieta 1 6 PHILIPS SGS102 1xSON-TPP100W MR Strona 2
13 Plac składowania transformatorów Stary Sącz ISE Andrzej Hodakowski Nowy Sącz, ul. Dunajewskiego 12/1 Edytor Andrzej Hodakowski Telefon , faks Plac składowania transformatorów Stary Sącz / Oprawy (lista współrzędnych) PHILIPS SGS102 1xSON-TPP100W MR 7490 lm, W, 1 x 1 x SON-TPP100W (Czynnik korekcyjny 1.000). Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z Strona 3

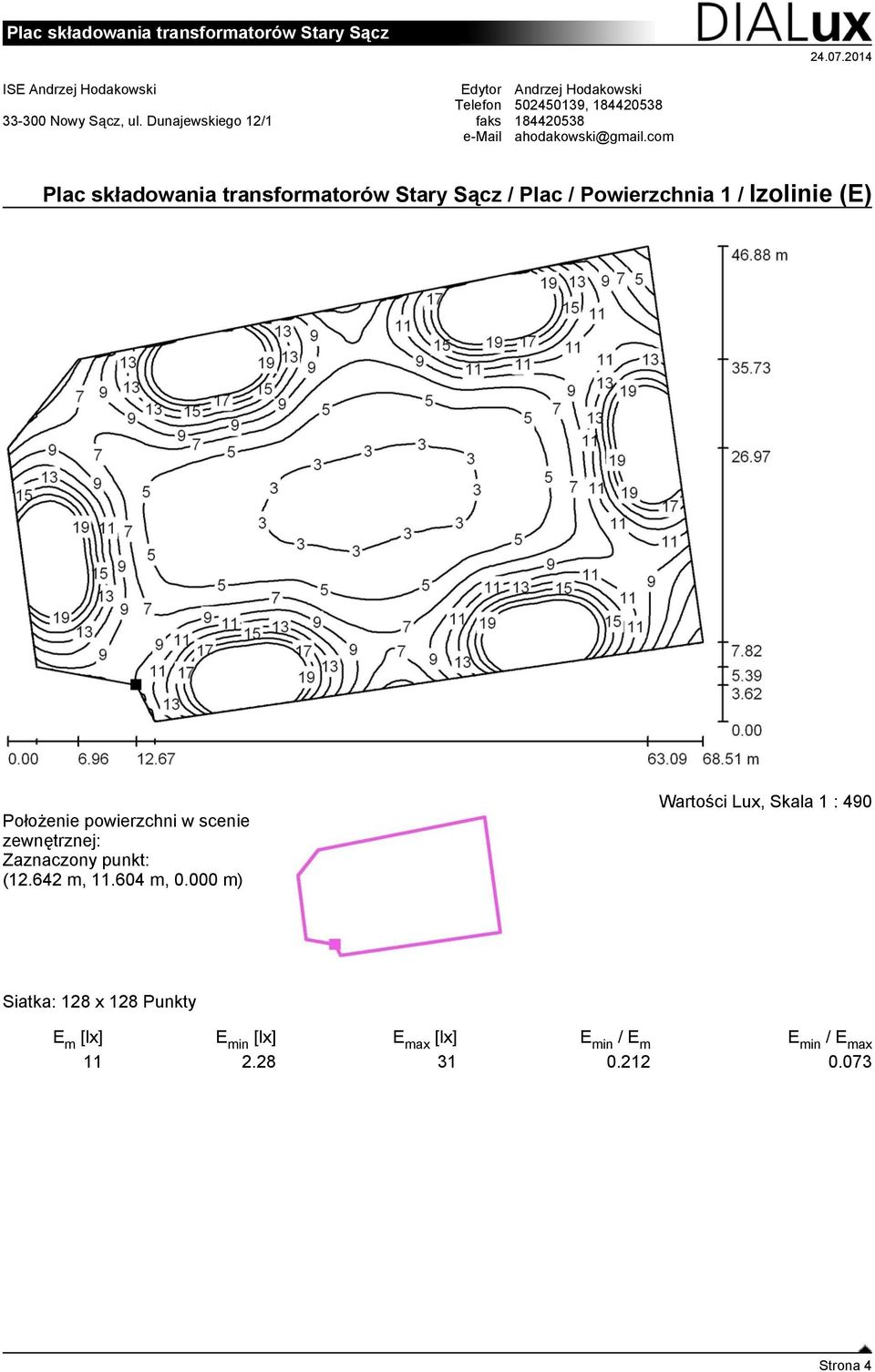

14 Plac składowania transformatorów Stary Sącz ISE Andrzej Hodakowski Nowy Sącz, ul. Dunajewskiego 12/1 Edytor Andrzej Hodakowski Telefon , faks Plac składowania transformatorów Stary Sącz / Plac / Powierzchnia 1 / Izolinie (E) Położenie powierzchni w scenie zewnętrznej: Zaznaczony punkt: ( m, m, m) Wartości Lux, Skala 1 : 490 Siatka: 128 x 128 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max Strona 4

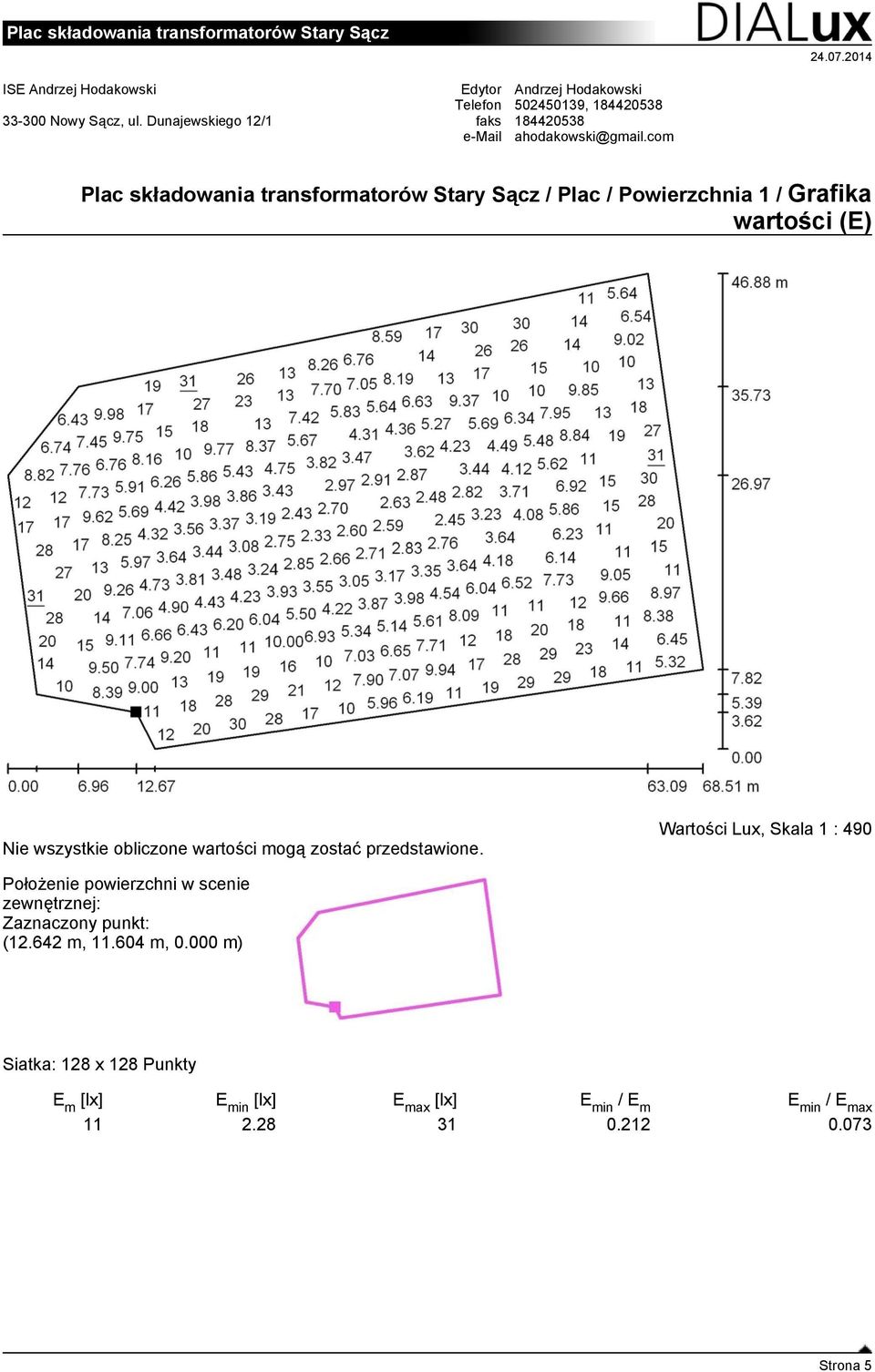

15 Plac składowania transformatorów Stary Sącz ISE Andrzej Hodakowski Nowy Sącz, ul. Dunajewskiego 12/1 Edytor Andrzej Hodakowski Telefon , faks Plac składowania transformatorów Stary Sącz / Plac / Powierzchnia 1 / Grafika wartości (E) Nie wszystkie obliczone wartości mogą zostać przedstawione. Wartości Lux, Skala 1 : 490 Położenie powierzchni w scenie zewnętrznej: Zaznaczony punkt: ( m, m, m) Siatka: 128 x 128 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max Strona 5

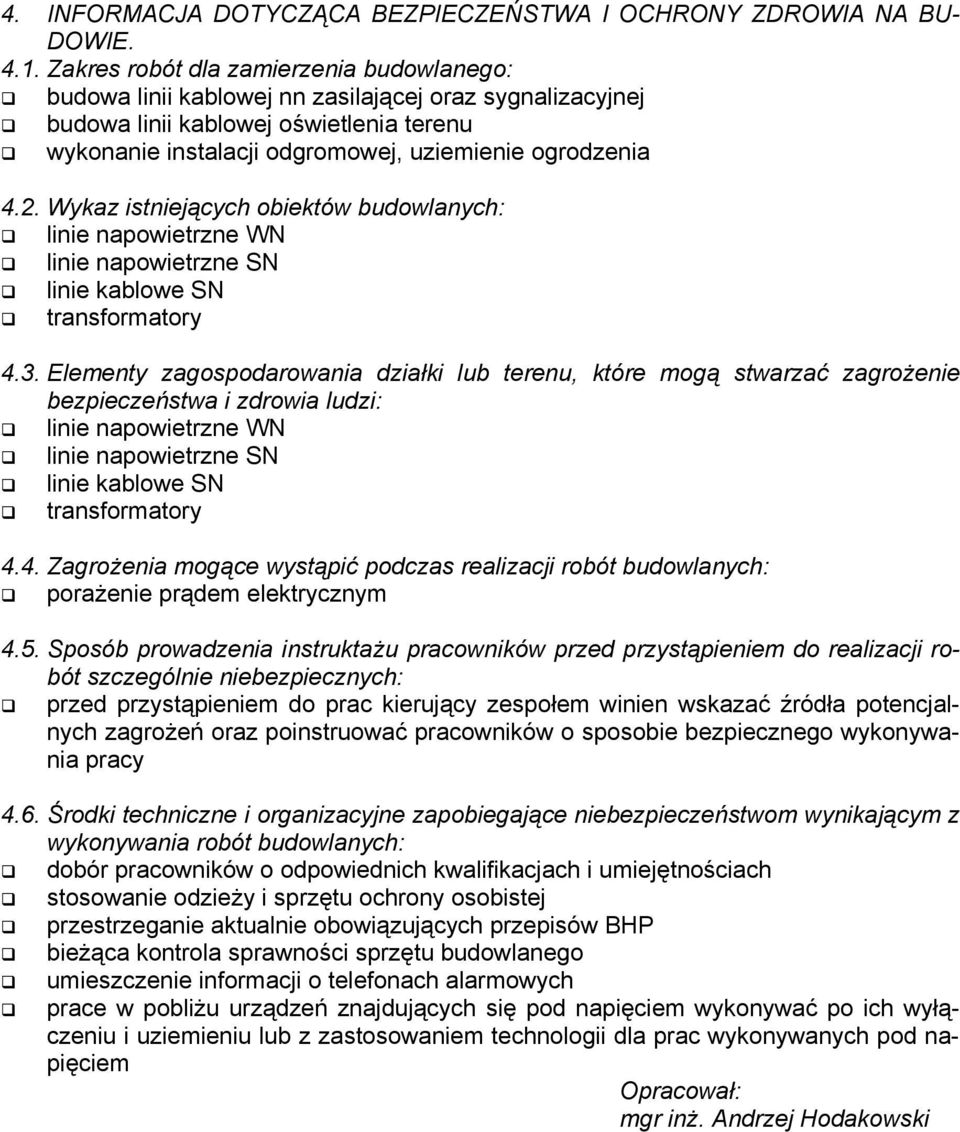

16 4. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA NA BU- DOWIE Zakres robót dla zamierzenia budowlanego: budowa linii kablowej nn zasilającej oraz sygnalizacyjnej budowa linii kablowej oświetlenia terenu wykonanie instalacji odgromowej, uziemienie ogrodzenia 4.2. Wykaz istniejących obiektów budowlanych: linie napowietrzne WN linie napowietrzne SN linie kablowe SN transformatory 4.3. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: linie napowietrzne WN linie napowietrzne SN linie kablowe SN transformatory 4.4. Zagrożenia mogące wystąpić podczas realizacji robót budowlanych: porażenie prądem elektrycznym 4.5. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: przed przystąpieniem do prac kierujący zespołem winien wskazać źródła potencjalnych zagrożeń oraz poinstruować pracowników o sposobie bezpiecznego wykonywania pracy 4.6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych: dobór pracowników o odpowiednich kwalifikacjach i umiejętnościach stosowanie odzieży i sprzętu ochrony osobistej przestrzeganie aktualnie obowiązujących przepisów BHP bieżąca kontrola sprawności sprzętu budowlanego umieszczenie informacji o telefonach alarmowych prace w pobliżu urządzeń znajdujących się pod napięciem wykonywać po ich wyłączeniu i uziemieniu lub z zastosowaniem technologii dla prac wykonywanych pod napięciem Opracował: mgr inż. Andrzej Hodakowski
