PROJEKT BUDOWLANY. luty 2009r. Adres: wa Tarnowska. Inwestor: Piotr Sadowski. Temat: boiska wielofunkcyjnego. ul. Berka Joselewicza 5 33-

Transkrypt

1 PROJEKT BUDOWLANY Temat: boiska wielofunkcyjnego Adres: wa Tarnowska Inwestor: ul. Berka Joselewicza Piotr Sadowski luty 2009r

2 -1- Spis treści I. Opis techniczny Podstawa opracowania Zakres opracowania Charakterystyka projektowanego oświetlenia boiska i zasilania bram Uwagi końcowe... 4 II. Obliczenia techniczne Bilans mocy... 5 Załączniki i rysunki: Schemat ideowy oświetlenia rys nr 1 Schemat ideowy tablicy oświetlenia rys nr 2 Rozmieszczenie aparatów tablicy SO rys nr 3 Symulacje oświetlenia boiska wielofunkcyjnego Karty katalogowe Budowa boiska wielofunkcyjnego w Dąbrowie Tarnowskiej

3 -2- I. Opis techniczny 1.1 Podstawa opracowania Zalecenia inwestora; Obowiązujące normy i przepisy Mapa sytuacyjne w skali 1:500 Pomiary w terenie Obowiązujące normy N SEP-E-004 Norma PN-EN 12193:2007 Światło i oświetlenie. 1.2 Zakres opracowania Zakresem opracowania objęte są: Wykonanie oświetlenia boiska wielofunkcyjnego Wykonanie zasilania bramy przesuwnej. 2. Charakterystyka projektowanego oświetlenia boiska i zasilania bramy przesuwnej. 2.1 W budynku szkoły przy RG naleŝy zabudować projektowaną tablicę rozdzielczą SO zasiloną z RG przewodem 5x LgY 6 zgodnie z rysunkami. 2.2 Zgodnie z wytycznymi, średnie natęŝenie oświetlenia na płycie boiska powinno wynosić 75 lx dla piłki noŝnej oraz 100lx dla koszykówki oraz tenisa ziemnego. W celu realizacji wymaganych parametrów projektuje się zastosowanie opraw MVP506 (PHILIPS) o mocy 250W. Projektowane oprawy posiadają asymetryczne odbłyśniki zapewniające odpowiedni rozsył światła, ograniczenie olśnienia i rozproszenia światła w górę. Oprawy projektuje się umieścić na słupach oświetleniowych o wysokości 10m typu S-100P/6 z poprzeczką T1.0m dla montaŝu dwóch opraw oraz T1.5m dla montaŝu 3 opraw ( ElektromontaŜ Rzeszów) Budowa boiska wielofunkcyjnego w Dąbrowie Tarnowskiej

4 -3- Po wykonaniu montaŝu wszystkich opraw naleŝy dokonać regulacji ustawienia kąta rozsyłu światła w celu uzyskania równomierności oświetlenia na całej płycie boiska. Projektowane słupy naleŝy zamontować na prefabrykowanych fundamentach typu F150/200 w miejscach pokazanych na planie zagospodarowania terenu. Wewnątrz słupa w jego dolnej części naleŝy zamontować tabliczkę bezpiecznikową z wyłącznikami nadmiarowymi B16 po jednym dla kaŝdej oprawy. Od zabezpiecznienia do oprawy prowadzić przewód zasilający typu YDY 3x2,5. Załączenie oświetlenia boiska odbywać się będzie wyłącznikiem zlokalizowanym w pomieszczeniu portiera/ dokładną lokalizację wskaŝe Inwestor/ Całość naleŝy wykonać zgodnie z załączonymi rysunkami. 2.3 Do poszczególnych słupów oświetleniowych naleŝy ułoŝyć kabel ziemny zgodnie z załączonym schematem. Kable naleŝy układać w wykopie na warstwie piasku o grubości co najmniej 10cm. UłoŜone kable naleŝy zasypać warstwą piasku o grubości co najmniej 10 cm, następnie warstwą rodzimego gruntu o grubości co najmniej 15cm, a następnie przykryć folią z tworzywa sztucznego koloru niebieskiego. Odległość folii od kabli powinna wynosić co najmniej 25cm. Na skrzyŝowaniach z urządzeniami podziemnymi kable naleŝy układać w rurach ochronnych pokazanych na planie zagospodarowania. 2.4 Wartość rezystancji uziemienia nie powinna przekroczyć 30 ohm. 2.5 Zasilanie projektowanej bramy przesuwnej wykonać kablem YKY 3x2,5 z tablicy SO. Projektowany obwód zasilania zakończyć puszką przyłączeniową hermetyczną IP65. Budowa boiska wielofunkcyjnego w Dąbrowie Tarnowskiej

5 -4-3. Uwagi końcowe - całość prac naleŝy wykonać zgodnie z obowiązującymi normami i przepisami - wszelkie zmiany lub niezgodności z projektem naleŝy uzgodnić z inwestorem - stosować się do przepisów BHP, roboty elektryczne wykonywać pod nadzorem osób uprawnionych - prace wykonawcze realizować zgodnie z PB, z obowiązującymi i zalecanymi normami, przepisami i opracowaniami SEP - w trakcie wykonywania instalacji wykonywać na bieŝąco pomiary, a po zakończeniu prac wykonać pomiary szczegółowe. Wyniki pomiarów wpisać do protokołu pomiarowego - wykonawca w trakcie robót powinien nanosić zmiany i poprawki na dokumentacji technicznej, Budowa boiska wielofunkcyjnego w Dąbrowie Tarnowskiej

6 PROJEKT BUDOWLANY II. Obliczenia techniczne 2.1. Bilans mocy Obliczenia mocy szczytowej rozdzielnica RG /szkoła/ Obwód oświetlenia zewnętrznego : 16 szt *oprawa*320w=5,1kw Obwód zasilanie bramy przesuwnej : 1szt*500W=0,5kW Razem: Pi=Psz= 5,6kW Prąd maksymalny Isz=Psz/(3*Uf*cosfi)=5600/(3*230*0,9)= 9,1A Zabezpieczenia obwodowe BM 25A gg Budowa boiska wielofunkcyjnego w Dąbrowie Tarnowskiej

7 Budowa boiska wielofunkcyjnego w Dąbrowie Tarnowskiej PROJEKT BUDOWLANY - 6 -

8 PROJEKT BUDOWLANY Dane techniczne Typ H H1 φd/φde Z L m axaxh m m mm m/mm mm kg m S-60PC 6 0,5 48;60/144 12, ,3x0,3x1,0 S-70PC 7 0,5 48;60/160 12, ,3x0,3x1,0 S-80PC 8 0,5 48;60/172 12, ,3x0,3x1,5 S-90PC 9 0,5 48;60/184 12, ,3x0,3x1,5 S-100PC 10 0,5 48;60/196 12, ,3x0,3x1,5 S-110PC 11 1,5 48;60/196 12, ,3x0,3x1,5 S-120PC 12 2,5 48;60/196 12, ,3x0,3x1, Budowa boiska wielofunkcyjnego w Dąbrowie Tarnowskiej

9

10

11

12 Boisko sportowe Dąbrowa Tarnowska Partner kontaktowy: mgr inż. Grzegorz Hajduk Telefon kontaktowy: Firma: ES-SYSTEM S.A. Data: Edytor: mgr Katarzyna Jakubowska

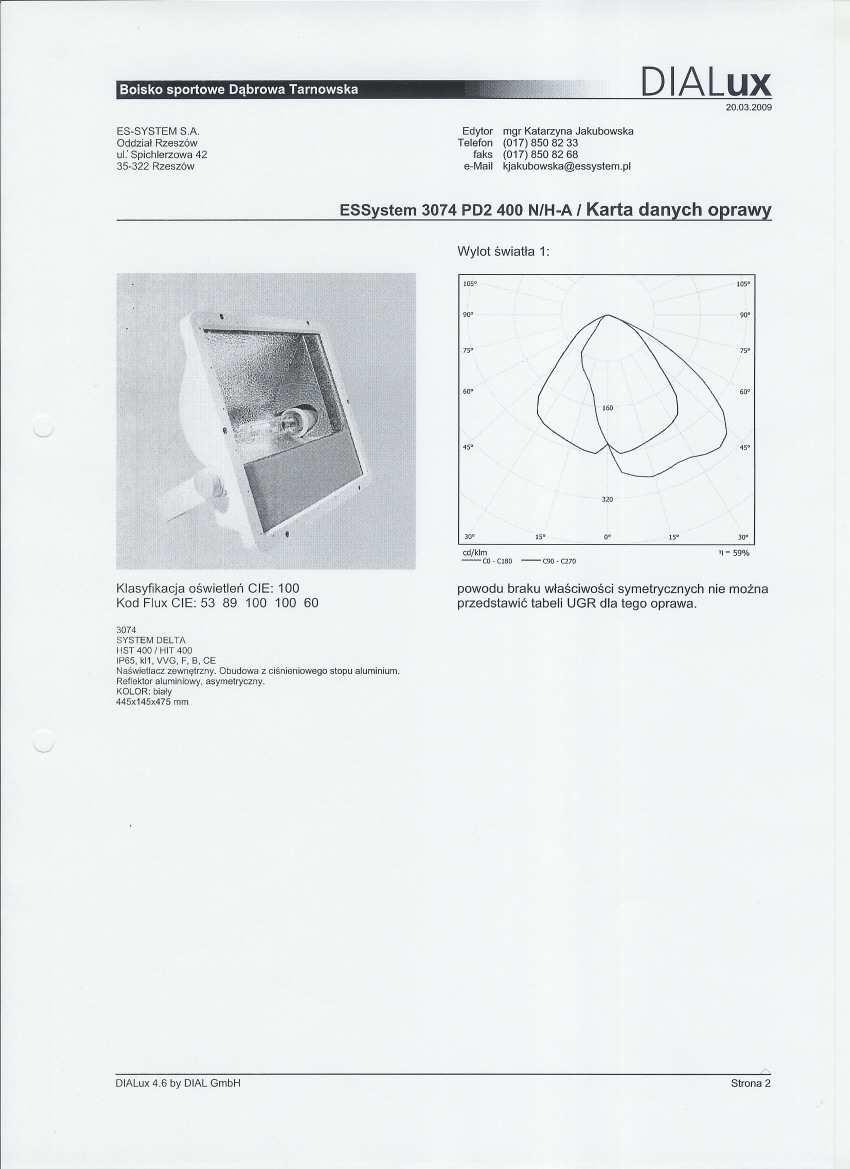

13 Boisko sportowe Dąbrowa Tarnowska ES-SYSTEM S.A. Oddział Rzeszów ul. Spichlerzowa Rzeszów Edytor mgr Katarzyna Jakubowska Telefon (017) faks (017) ESSystem 3074 PD2 400 N/H-A / Karta danych oprawy Wylot światła 1: cd/klm η = 59% C0 - C180 C90 - C270 Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: powodu braku właściwości symetrycznych nie można przedstawić tabeli UGR dla tego oprawa SYSTEM DELTA HST 400 / HIT 400 IP65, kl1, VVG, F, B, CE Naświetlacz zewnętrzny. Obudowa z ciśnieniowego stopu aluminium. Reflektor aluminiowy, asymetryczny. KOLOR: biały 445x145x475 mm DIALux 4.6 by DIAL GmbH Strona 2

14 Boisko sportowe Dąbrowa Tarnowska ES-SYSTEM S.A. Oddział Rzeszów ul. Spichlerzowa Rzeszów Edytor mgr Katarzyna Jakubowska Telefon (017) faks (017) Boisko PD2 400 N/H-A h=10m / Oprawy (plan rozmieszczenia) m m Skala 1 : 255 Wykaz opraw Nr. Ilość Etykieta 1 16 ESSystem 3074 PD2 400 N/H-A DIALux 4.6 by DIAL GmbH Strona 3

15 Boisko sportowe Dąbrowa Tarnowska ES-SYSTEM S.A. Oddział Rzeszów ul. Spichlerzowa Rzeszów Edytor mgr Katarzyna Jakubowska Telefon (017) faks (017) Boisko PD2 400 N/H-A h=10m / Oprawy (lista współrzędnych) ESSystem 3074 PD2 400 N/H-A lm, W, 1 x 1 x HQI-BT 400/D (Czynnik korekcyjny 1.000) Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z DIALux 4.6 by DIAL GmbH Strona 4

16 Boisko sportowe Dąbrowa Tarnowska ES-SYSTEM S.A. Oddział Rzeszów ul. Spichlerzowa Rzeszów Edytor mgr Katarzyna Jakubowska Telefon (017) faks (017) Boisko PD2 400 N/H-A h=10m / Boisko do piłki nożnej / Izolinie (E, prostopadle) m m Położenie powierzchni w scenie zewnętrznej: Zaznaczony punkt: (0.001 m, m, m) Wartości Lux, Skala 1 : 251 Siatka: 128 x 64 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max DIALux 4.6 by DIAL GmbH Strona 5

17 Boisko sportowe Dąbrowa Tarnowska ES-SYSTEM S.A. Oddział Rzeszów ul. Spichlerzowa Rzeszów Edytor mgr Katarzyna Jakubowska Telefon (017) faks (017) Boisko PD2 400 N/H-A h=10m / Boisko do koszykówki/siatkówki / Izolinie (E, prostopadle) m m Położenie powierzchni w scenie zewnętrznej: Zaznaczony punkt: (5.534 m, m, m) Wartości Lux, Skala 1 : 171 Siatka: 128 x 64 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max DIALux 4.6 by DIAL GmbH Strona 6
