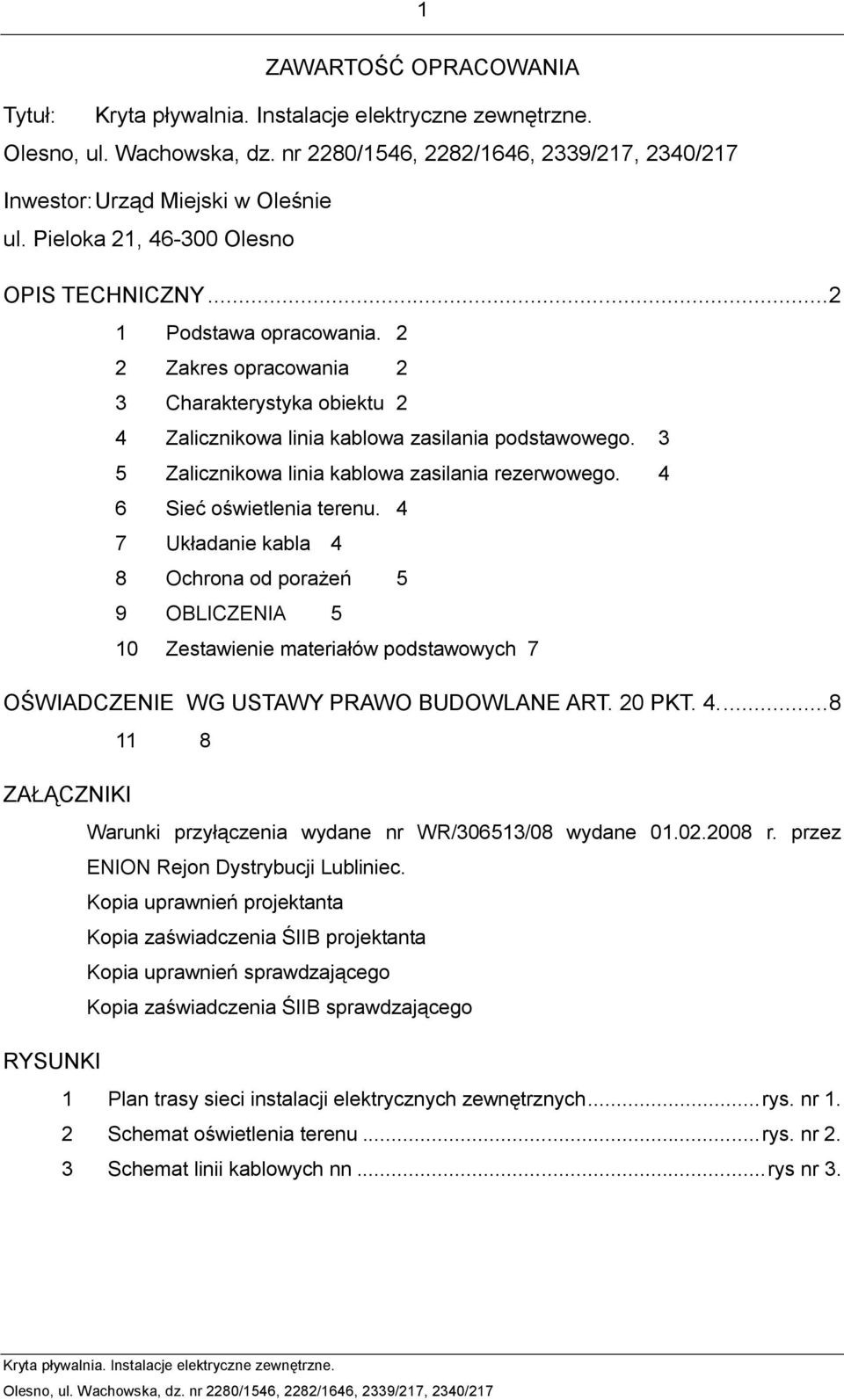

1 1 ZAWARTOŚĆ OPRACOWANIA Tytuł: Inwestor: Urząd Miejski w Oleśnie ul. Pieloka 21, Olesno OPIS TECHNICZNY Podstawa opracowania. 2 2 Zakres opracowania 2 3 Charakterystyka obiektu 2 4 Zalicznikowa linia kablowa zasilania podstawowego. 3 5 Zalicznikowa linia kablowa zasilania rezerwowego. 4 6 Sieć oświetlenia terenu. 4 7 Układanie kabla 4 8 Ochrona od porażeń 5 9 OBLICZENIA 5 10 Zestawienie materiałów podstawowych 7 OŚWIADCZENIE WG USTAWY PRAWO BUDOWLANE ART. 20 PKT ZAŁĄCZNIKI Warunki przyłączenia wydane nr WR/306513/08 wydane r. przez ENION Rejon Dystrybucji Lubliniec. Kopia uprawnień projektanta Kopia zaświadczenia ŚIIB projektanta Kopia uprawnień sprawdzającego Kopia zaświadczenia ŚIIB sprawdzającego RYSUNKI 1 Plan trasy sieci instalacji elektrycznych zewnętrznych... rys. nr 1. 2 Schemat oświetlenia terenu... rys. nr 2. 3 Schemat linii kablowych nn... rys nr 3.

4 7 Układanie kabla 4 8 Ochrona od porażeń 5 9 OBLICZENIA 5 10 Zestawienie materiałów podstawowych 7 OŚWIADCZENIE WG USTAWY PRAWO BUDOWLANE ART. 20 PKT. 4.... 8 11 8 ZAŁĄCZNIKI Warunki przyłączenia wydane nr WR/306513/08 wydane 01.

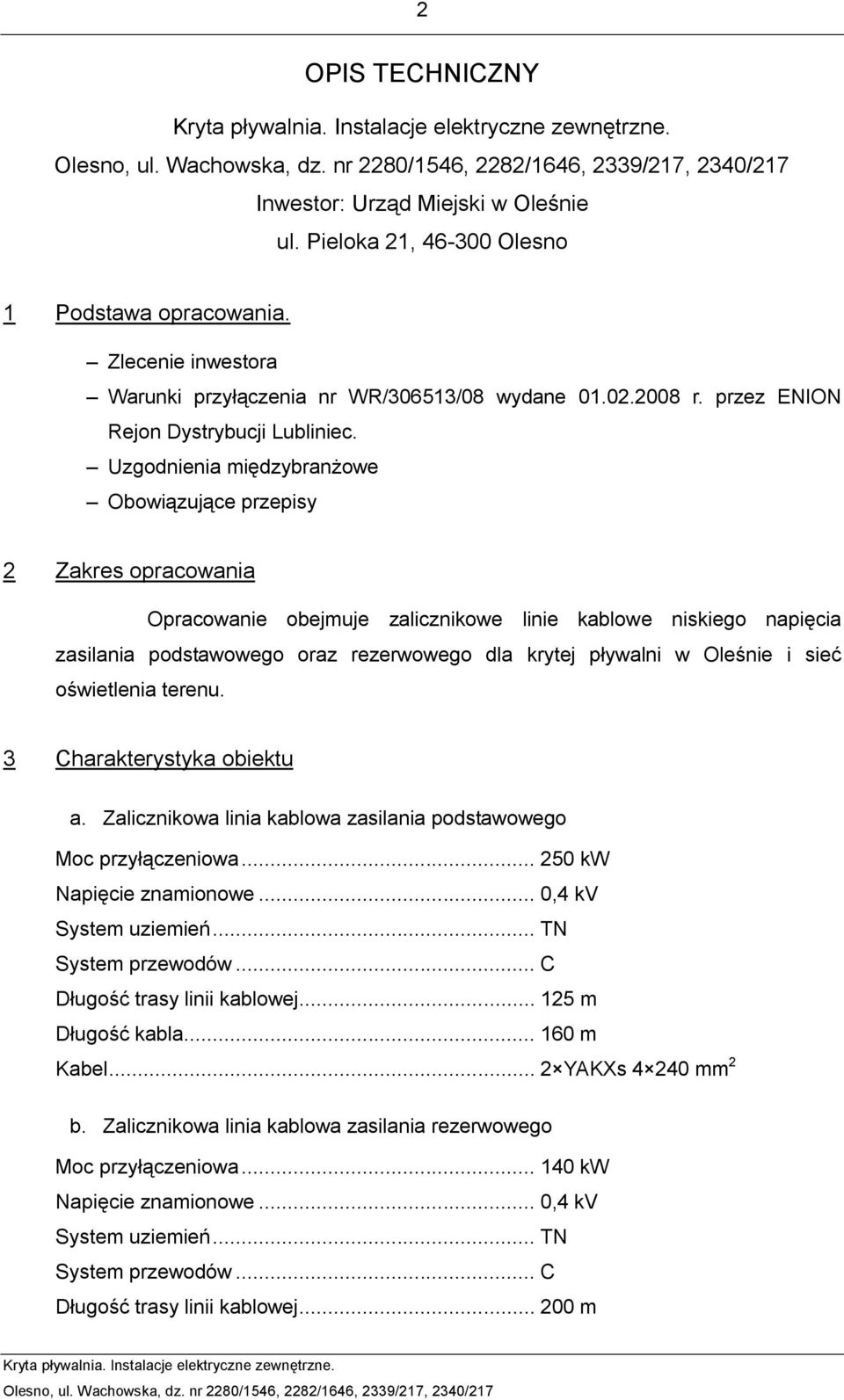

2 2 OPIS TECHNICZNY Inwestor: Urząd Miejski w Oleśnie ul. Pieloka 21, Olesno 1 Podstawa opracowania. Zlecenie inwestora Warunki przyłączenia nr WR/306513/08 wydane r. przez ENION Rejon Dystrybucji Lubliniec. Uzgodnienia międzybranżowe Obowiązujące przepisy 2 Zakres opracowania Opracowanie obejmuje zalicznikowe linie kablowe niskiego napięcia zasilania podstawowego oraz rezerwowego dla krytej pływalni w Oleśnie i sieć oświetlenia terenu. 3 Charakterystyka obiektu a. Zalicznikowa linia kablowa zasilania podstawowego Moc przyłączeniowa kw Napięcie znamionowe... 0,4 kv System uziemień... TN System przewodów... C Długość trasy linii kablowej m Długość kabla m Kabel... 2 YAKXs mm 2 b. Zalicznikowa linia kablowa zasilania rezerwowego Moc przyłączeniowa kw Napięcie znamionowe... 0,4 kv System uziemień... TN System przewodów... C Długość trasy linii kablowej m

Uzgodnienia międzybranżowe Obowiązujące przepisy 2 Zakres opracowania Opracowanie obejmuje zalicznikowe linie kablowe niskiego napięcia zasilania podstawowego oraz rezerwowego dla krytej pływalni w

3 3 Długość kabla m Kabel... YAKXs mm 2 c. Sieć oświetlenia terenu Obwód 1 Moc zainstalowana... 1,5 kw Napięcie znamionowe... 0,4 kv System uziemień... TN System przewodów... S Długość trasy linii kablowej m Długość kabla m Kabel... YKY 5 25 mm 2 Ilość latarni szt Oprawy... ZSD-70 Źródła światła... NAV T70 Słupy... S 40SRw Elektromontaż Fundament słupa... betonowy F75/200 Obwód 2 Moc zainstalowana... 6,0 kw Napięcie znamionowe... 0,4 kv System uziemień... TN System przewodów... S Długość trasy linii kablowej m Długość kabla m Kabel... YKY 5 25 mm 2 Ilość latarni... 3 szt Oprawy... PD2 400 N/H-A Źródła światła... HQL 400 de luxe Słupy... M 100SE Elektromontaż Fundament słupa... betonowy F160 4 Zalicznikowa linia kablowa zasilania podstawowego. Dla zasilania podstawowego projektowanej pływalni należy ułożyć linię kablową 2 YAKXs mm 2 w układzie promieniowym z projektowanej stacji transformatorowej nr SO Zabezpieczenie linii w stacji transformatorowej wkładkami topikowymi typu WT-2/400 A.

.. S 40SRw Elektromontaż Fundament słupa... betonowy F75/200 Obwód 2 Moc zainstalowana... 6,0 kw Napięcie znamionowe... 0,4 kv System uziemień... TN System przewodów... S Długość trasy linii kablowej.

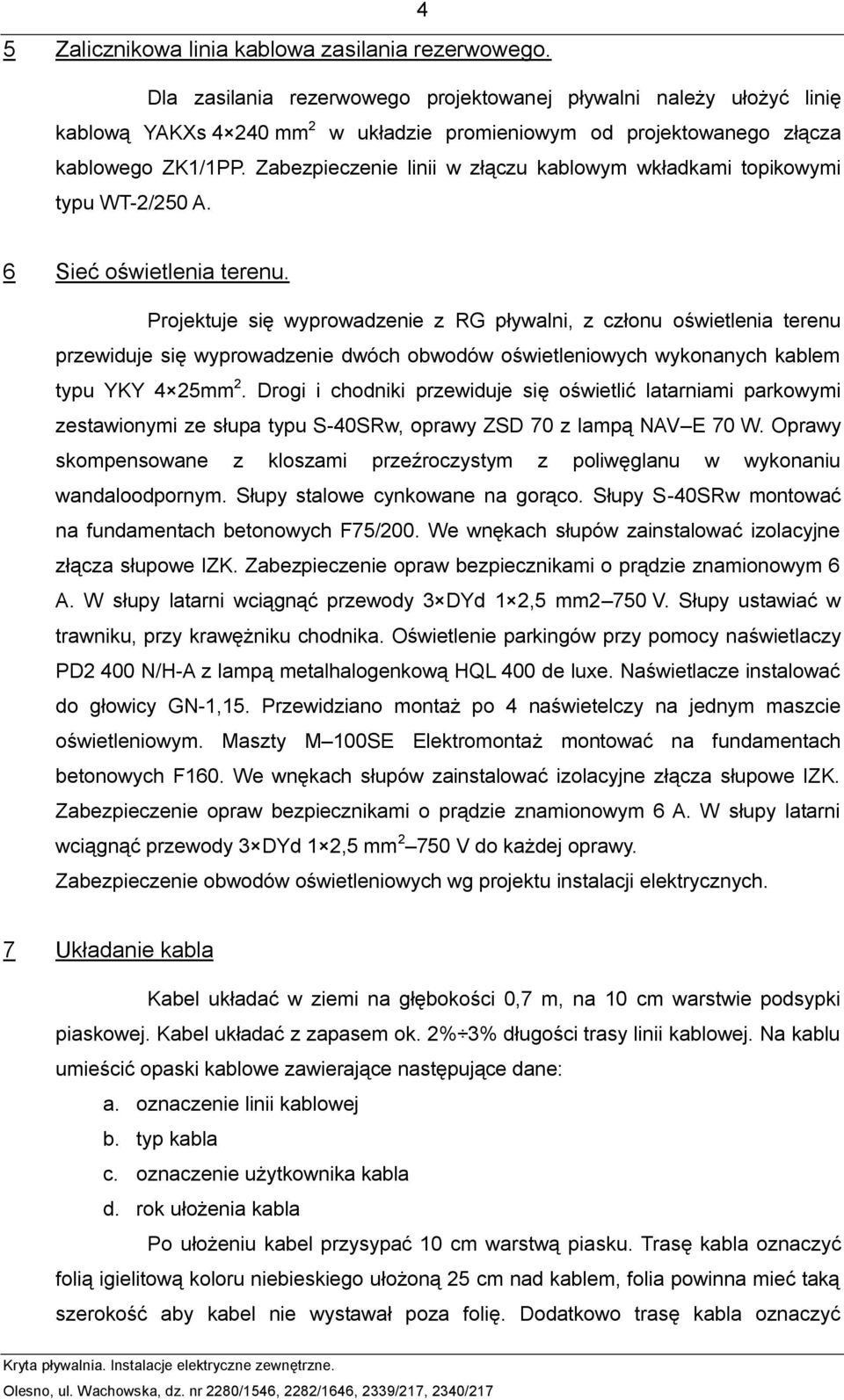

4 4 5 Zalicznikowa linia kablowa zasilania rezerwowego. Dla zasilania rezerwowego projektowanej pływalni należy ułożyć linię kablową YAKXs mm 2 w układzie promieniowym od projektowanego złącza kablowego ZK1/1PP. Zabezpieczenie linii w złączu kablowym wkładkami topikowymi typu WT-2/250 A. 6 Sieć oświetlenia terenu. Projektuje się wyprowadzenie z RG pływalni, z członu oświetlenia terenu przewiduje się wyprowadzenie dwóch obwodów oświetleniowych wykonanych kablem typu YKY 4 25mm 2. Drogi i chodniki przewiduje się oświetlić latarniami parkowymi zestawionymi ze słupa typu S-40SRw, oprawy ZSD 70 z lampą NAV E 70 W. Oprawy skompensowane z kloszami przeźroczystym z poliwęglanu w wykonaniu wandaloodpornym. Słupy stalowe cynkowane na gorąco. Słupy S-40SRw montować na fundamentach betonowych F75/200. We wnękach słupów zainstalować izolacyjne złącza słupowe IZK. Zabezpieczenie opraw bezpiecznikami o prądzie znamionowym 6 A. W słupy latarni wciągnąć przewody 3 DYd 1 2,5 mm2 750 V. Słupy ustawiać w trawniku, przy krawężniku chodnika. Oświetlenie parkingów przy pomocy naświetlaczy PD2 400 N/H-A z lampą metalhalogenkową HQL 400 de luxe. Naświetlacze instalować do głowicy GN-1,15. Przewidziano montaż po 4 naświetelczy na jednym maszcie oświetleniowym. Maszty M 100SE Elektromontaż montować na fundamentach betonowych F160. We wnękach słupów zainstalować izolacyjne złącza słupowe IZK. Zabezpieczenie opraw bezpiecznikami o prądzie znamionowym 6 A. W słupy latarni wciągnąć przewody 3 DYd 1 2,5 mm V do każdej oprawy. Zabezpieczenie obwodów oświetleniowych wg projektu instalacji elektrycznych. 7 Układanie kabla Kabel układać w ziemi na głębokości 0,7 m, na 10 cm warstwie podsypki piaskowej. Kabel układać z zapasem ok. 2% 3% długości trasy linii kablowej. Na kablu umieścić opaski kablowe zawierające następujące dane: a. oznaczenie linii kablowej b. typ kabla c. oznaczenie użytkownika kabla d. rok ułożenia kabla Po ułożeniu kabel przysypać 10 cm warstwą piasku. Trasę kabla oznaczyć folią igielitową koloru niebieskiego ułożoną 25 cm nad kablem, folia powinna mieć taką szerokość aby kabel nie wystawał poza folię. Dodatkowo trasę kabla oznaczyć

Zabezpieczenie linii w złączu kablowym wkładkami topikowymi typu WT-2/250 A. 6 Sieć oświetlenia terenu.

5 5 tabliczkami mocowanymi do trwałych elementów zabudowy. Skrzyżowania z innym uzbrojeniem podziemnym wykonać w rurach ochronnych AROT typu A160 o średnicy 160 mm lub zachować minimalne odległości wymagane przez PN. Przestrzeń wokół rury należy wypełnić piaskiem. Należy zwrócić uwagę na dokładne zagęszczenie piasku w przestrzeni między rurami i przy ścianach wykopu. Przed zasypaniem kable należy zgłosić do odbioru przez służby geodezyjne. Roboty ziemne w pobliżu istniejącego uzbrojenia podziemnego wykonywać ręcznie i pod nadzorem upoważnionego pracownika zainteresowanych przedsiębiorstw, instytucji, właścicieli uzbrojenia. 8 Ochrona od porażeń Systemem ochrony przed dotykiem pośrednim jest szybkie wyłączenie. Sieć niskiego napięcia pracuje w systemie uziemień i przewodów TN C. Złącza należy wykonać w II klasie ochronności w obudowie z tworzywa termoutwardzalnego. W złączu należy wykonać dodatkowe uziomy robocze przewodu PEN łącząc go bednarką ocynkowaną PFe/Zn 25 3 z uziomem pionowym GALMAR z pręta Φ12,8 mm długości 9 m. Połączenie wykonać za pośrednictwem złącza kontrolnego. Dodatkowy uziom roboczy nie może mieć większej oporności niż 30 Ω. Skuteczność i kompletność ochrony od porażeń należy potwierdzić pomiarem. 9 OBLICZENIA a. Dobór kabla zasilania podstawowego P s = 250 kw Prąd obciążenia: I B P 3 U cos 250 kw ,7 A 3 400V 0,92 Zabezpieczenie linii kablowej w rozdzielnicy nn stacji transformatorowej wkładką topikową WT 2/400 A o prądzie znamionowym I n =400 A > 392,7 A. Doboru kabla dokonano wg PN IEC Dobrano kabel 2 YAKXs mm 2 o dopuszczalnym długotrwałym obciążeniu I z =2 272 A 0,85 = 462,4 A dla sposobu ułożenia D (kabel układany w ziemi w rurach ochronnych) w temperaturze 20 C i w gruncie o rezystywności cieplnej 2,5 K m/w. Dopuszczalne długotrwałe obciążenie dla kabla ułożonego w ziemi o temperaturze otoczenia 10 C (współczynnik 1,07) i w gruncie o rezystywności cieplnej 1 K m/w (współczynnik 1,18):

Przestrzeń wokół rury należy wypełnić piaskiem. Należy zwrócić uwagę na dokładne zagęszczenie piasku w przestrzeni między rurami i przy ścianach wykopu.

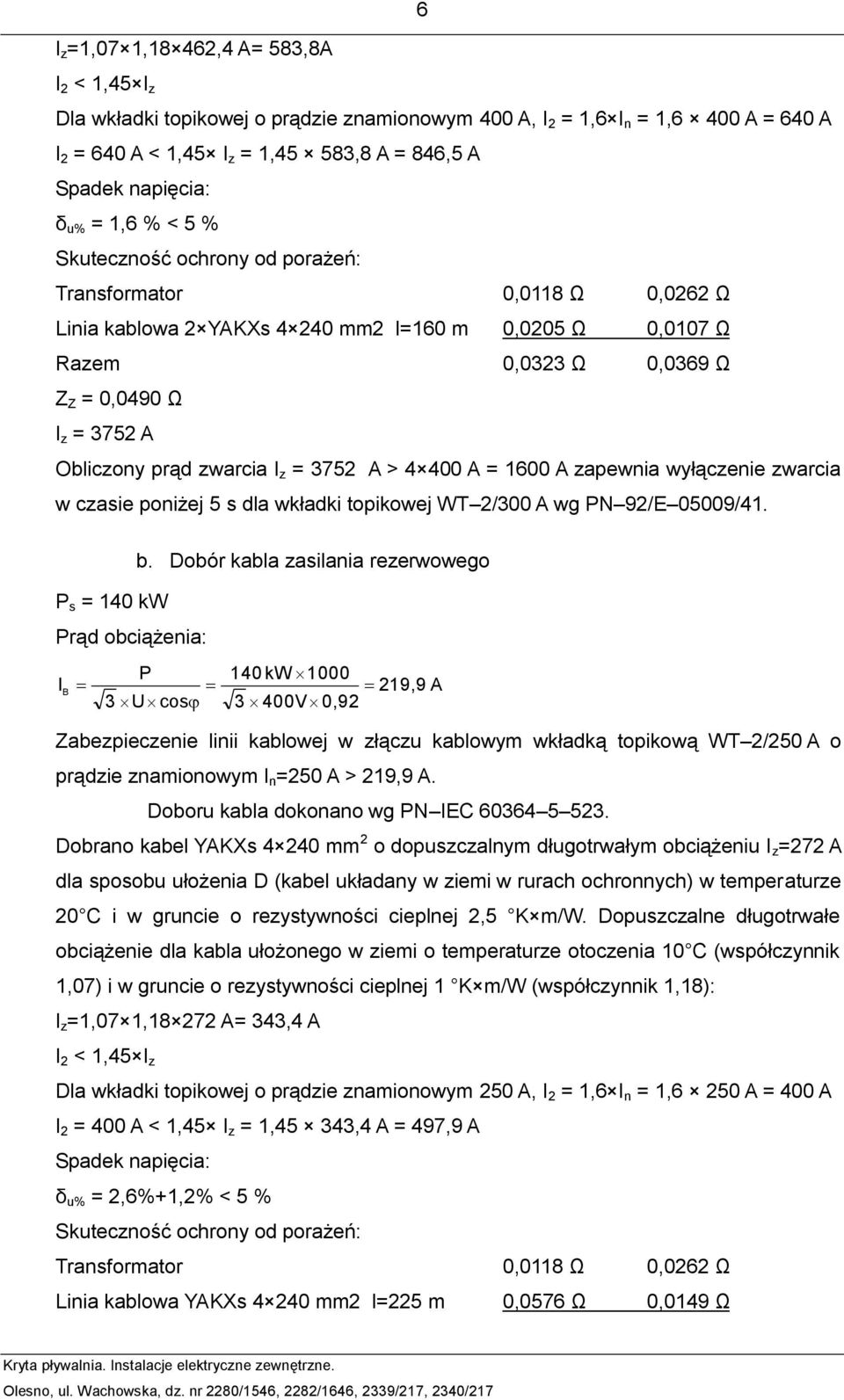

6 6 I z =1,07 1,18 462,4 A= 583,8A I 2 < 1,45 I z Dla wkładki topikowej o prądzie znamionowym 400 A, I 2 = 1,6 I n = 1,6 400 A = 640 A I 2 = 640 A < 1,45 I z = 1,45 583,8 A = 846,5 A Spadek napięcia: δ u% = 1,6 % < 5 % Skuteczność ochrony od porażeń: Transformator 0,0118 Ω 0,0262 Ω Linia kablowa 2 YAKXs mm2 l=160 m 0,0205 Ω 0,0107 Ω Razem 0,0323 Ω 0,0369 Ω Z Z = 0,0490 Ω I z = 3752 A Obliczony prąd zwarcia I z = 3752 A > A = 1600 A zapewnia wyłączenie zwarcia w czasie poniżej 5 s dla wkładki topikowej WT 2/300 A wg PN 92/E 05009/41. b. Dobór kabla zasilania rezerwowego P s = 140 kw Prąd obciążenia: I B P 3 U cos 140kW ,9 A 3 400V 0,92 Zabezpieczenie linii kablowej w złączu kablowym wkładką topikową WT 2/250 A o prądzie znamionowym I n =250 A > 219,9 A. Doboru kabla dokonano wg PN IEC Dobrano kabel YAKXs mm 2 o dopuszczalnym długotrwałym obciążeniu I z =272 A dla sposobu ułożenia D (kabel układany w ziemi w rurach ochronnych) w temperaturze 20 C i w gruncie o rezystywności cieplnej 2,5 K m/w. Dopuszczalne długotrwałe obciążenie dla kabla ułożonego w ziemi o temperaturze otoczenia 10 C (współczynnik 1,07) i w gruncie o rezystywności cieplnej 1 K m/w (współczynnik 1,18): I z =1,07 1, A= 343,4 A I 2 < 1,45 I z Dla wkładki topikowej o prądzie znamionowym 250 A, I 2 = 1,6 I n = 1,6 250 A = 400 A I 2 = 400 A < 1,45 I z = 1,45 343,4 A = 497,9 A Spadek napięcia: δ u% = 2,6%+1,2% < 5 % Skuteczność ochrony od porażeń: Transformator 0,0118 Ω 0,0262 Ω Linia kablowa YAKXs mm2 l=225 m 0,0576 Ω 0,0149 Ω

Obliczony prąd zwarcia I z = 3752 A > 4 400 A = 1600 A zapewnia wyłączenie zwarcia w czasie poniżej 5 s dla wkładki topikowej WT 2/300 A wg PN 92/E 05009/41. b.

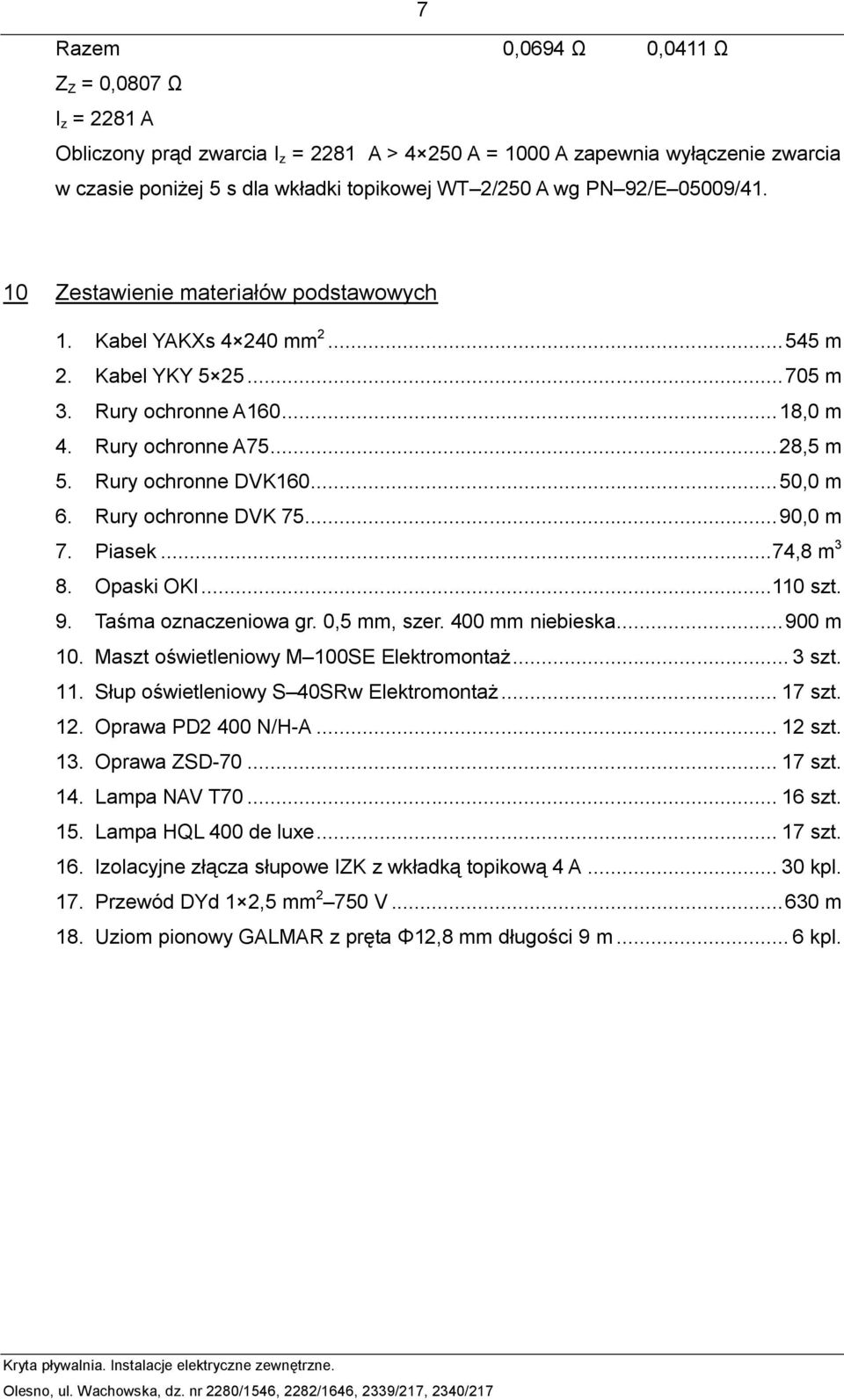

7 7 Razem 0,0694 Ω 0,0411 Ω Z Z = 0,0807 Ω I z = 2281 A Obliczony prąd zwarcia I z = 2281 A > A = 1000 A zapewnia wyłączenie zwarcia w czasie poniżej 5 s dla wkładki topikowej WT 2/250 A wg PN 92/E 05009/ Zestawienie materiałów podstawowych 1. Kabel YAKXs mm m 2. Kabel YKY m 3. Rury ochronne A ,0 m 4. Rury ochronne A ,5 m 5. Rury ochronne DVK ,0 m 6. Rury ochronne DVK ,0 m 7. Piasek... 74,8 m 3 8. Opaski OKI szt. 9. Taśma oznaczeniowa gr. 0,5 mm, szer. 400 mm niebieska m 10. Maszt oświetleniowy M 100SE Elektromontaż... 3 szt. 11. Słup oświetleniowy S 40SRw Elektromontaż szt. 12. Oprawa PD2 400 N/H-A szt. 13. Oprawa ZSD szt. 14. Lampa NAV T szt. 15. Lampa HQL 400 de luxe szt. 16. Izolacyjne złącza słupowe IZK z wkładką topikową 4 A kpl. 17. Przewód DYd 1 2,5 mm V m 18. Uziom pionowy GALMAR z pręta Φ12,8 mm długości 9 m... 6 kpl.

Rury ochronne DVK160... 50,0 m 6. Rury ochronne DVK 75... 90,0 m 7. Piasek... 74,8 m 3 8. Opaski OKI...110 szt. 9. Taśma oznaczeniowa gr. 0,5 mm, szer. 400 mm niebieska... 900 m 10.

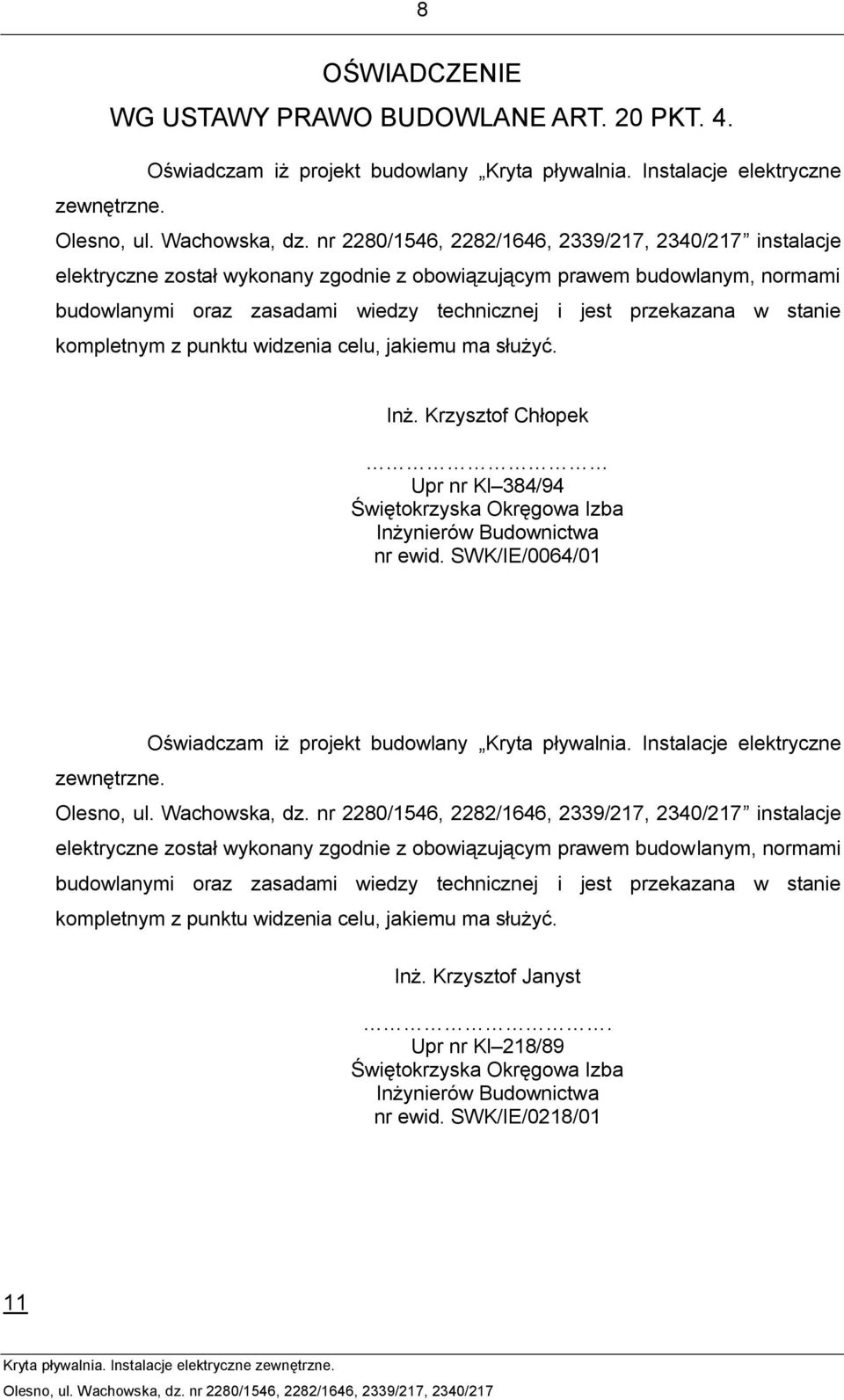

8 8 OŚWIADCZENIE WG USTAWY PRAWO BUDOWLANE ART. 20 PKT. 4. Oświadczam iż projekt budowlany Kryta pływalnia. Instalacje elektryczne zewnętrzne. instalacje elektryczne został wykonany zgodnie z obowiązującym prawem budowlanym, normami budowlanymi oraz zasadami wiedzy technicznej i jest przekazana w stanie kompletnym z punktu widzenia celu, jakiemu ma służyć. Inż. Krzysztof Chłopek Upr nr Kl 384/94 Świętokrzyska Okręgowa Izba Inżynierów Budownictwa nr ewid. SWK/IE/0064/01 Oświadczam iż projekt budowlany Kryta pływalnia. Instalacje elektryczne zewnętrzne. instalacje elektryczne został wykonany zgodnie z obowiązującym prawem budowlanym, normami budowlanymi oraz zasadami wiedzy technicznej i jest przekazana w stanie kompletnym z punktu widzenia celu, jakiemu ma służyć. Inż. Krzysztof Janyst. Upr nr Kl 218/89 Świętokrzyska Okręgowa Izba Inżynierów Budownictwa nr ewid. SWK/IE/0218/01 11

jakiemu ma służyć. Inż. Krzysztof Chłopek Upr nr Kl 384/94 Świętokrzyska Okręgowa Izba Inżynierów Budownictwa nr ewid. SWK/IE/0064/01 Oświadczam iż projekt budowlany Kryta pływalnia.
