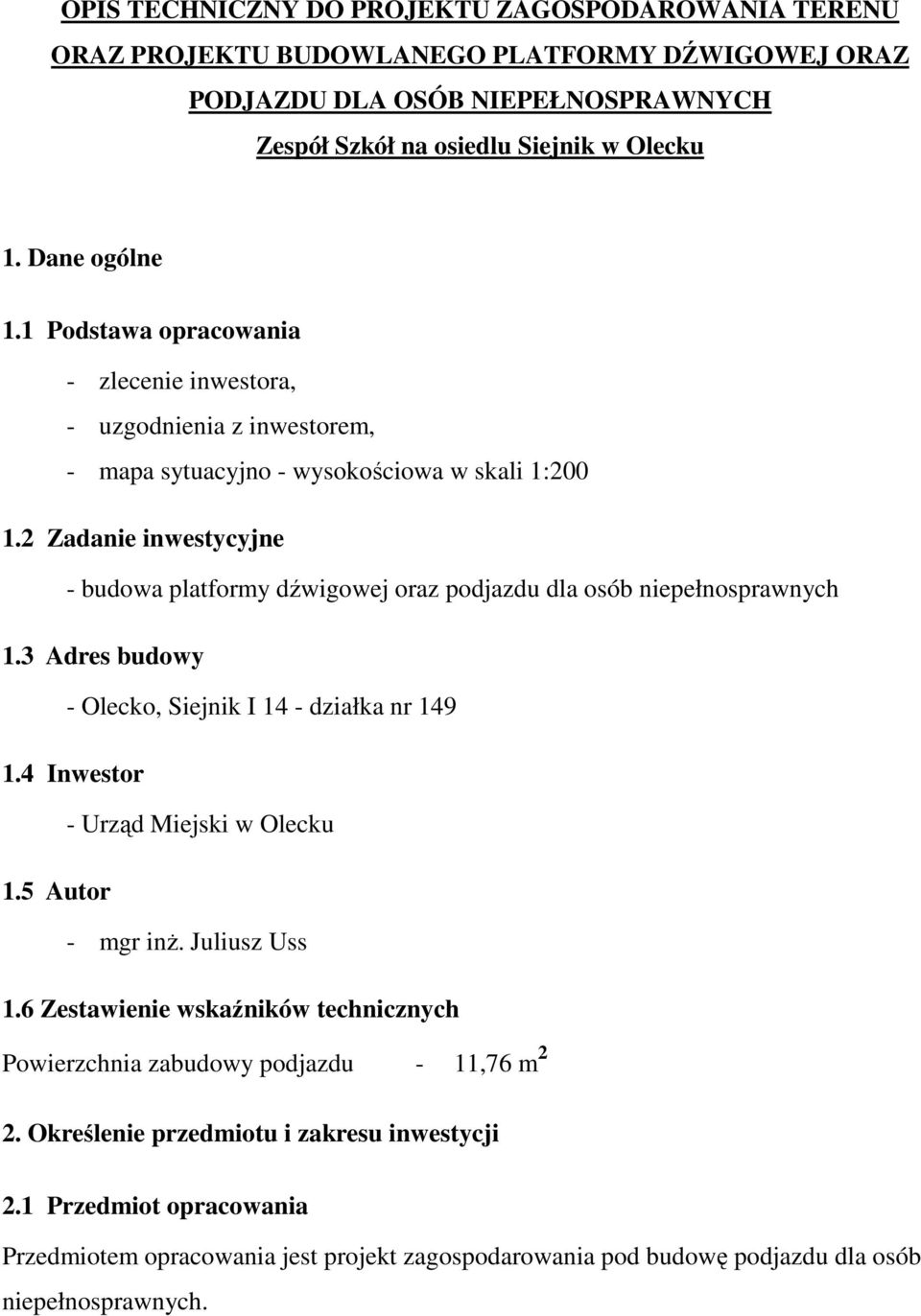

1 OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA TERENU ORAZ PROJEKTU BUDOWLANEGO PLATFORMY DŹWIGOWEJ ORAZ PODJAZDU DLA OSÓB NIEPEŁNOSPRAWNYCH Zespół Szkół na osiedlu Siejnik w Olecku 1. Dane ogólne 1.1 Podstawa opracowania - zlecenie inwestora, - uzgodnienia z inwestorem, - mapa sytuacyjno - wysokościowa w skali 1: Zadanie inwestycyjne - budowa platformy dźwigowej oraz podjazdu dla osób niepełnosprawnych 1.3 Adres budowy - Olecko, Siejnik I 14 - działka nr Inwestor - Urząd Miejski w Olecku 1.5 Autor - mgr inŝ. Juliusz Uss 1.6 Zestawienie wskaźników technicznych Powierzchnia zabudowy podjazdu - 11,76 m 2 2. Określenie przedmiotu i zakresu inwestycji 2.1 Przedmiot opracowania Przedmiotem opracowania jest projekt zagospodarowania pod budowę podjazdu dla osób niepełnosprawnych.

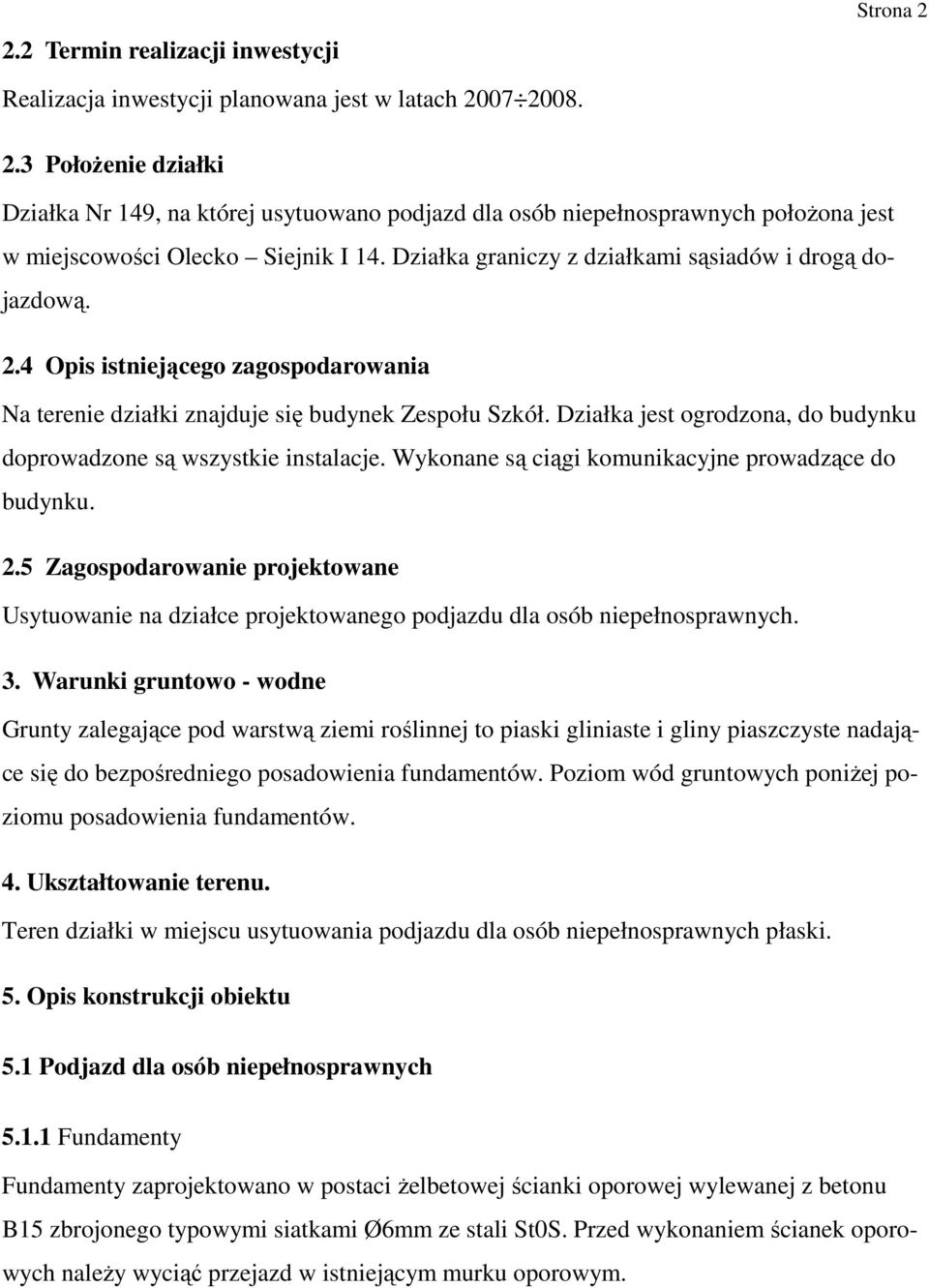

2 2.2 Termin realizacji inwestycji Strona 2 Realizacja inwestycji planowana jest w latach PołoŜenie działki Działka Nr 149, na której usytuowano podjazd dla osób niepełnosprawnych połoŝona jest w miejscowości Olecko Siejnik I 14. Działka graniczy z działkami sąsiadów i drogą dojazdową. 2.4 Opis istniejącego zagospodarowania Na terenie działki znajduje się budynek Zespołu Szkół. Działka jest ogrodzona, do budynku doprowadzone są wszystkie instalacje. Wykonane są ciągi komunikacyjne prowadzące do budynku. 2.5 Zagospodarowanie projektowane Usytuowanie na działce projektowanego podjazdu dla osób niepełnosprawnych. 3. Warunki gruntowo - wodne Grunty zalegające pod warstwą ziemi roślinnej to piaski gliniaste i gliny piaszczyste nadające się do bezpośredniego posadowienia fundamentów. Poziom wód gruntowych poniŝej poziomu posadowienia fundamentów. 4. Ukształtowanie terenu. Teren działki w miejscu usytuowania podjazdu dla osób niepełnosprawnych płaski. 5. Opis konstrukcji obiektu 5.1 Podjazd dla osób niepełnosprawnych Fundamenty Fundamenty zaprojektowano w postaci Ŝelbetowej ścianki oporowej wylewanej z betonu B15 zbrojonego typowymi siatkami Ø6mm ze stali St0S. Przed wykonaniem ścianek oporowych naleŝy wyciąć przejazd w istniejącym murku oporowym.

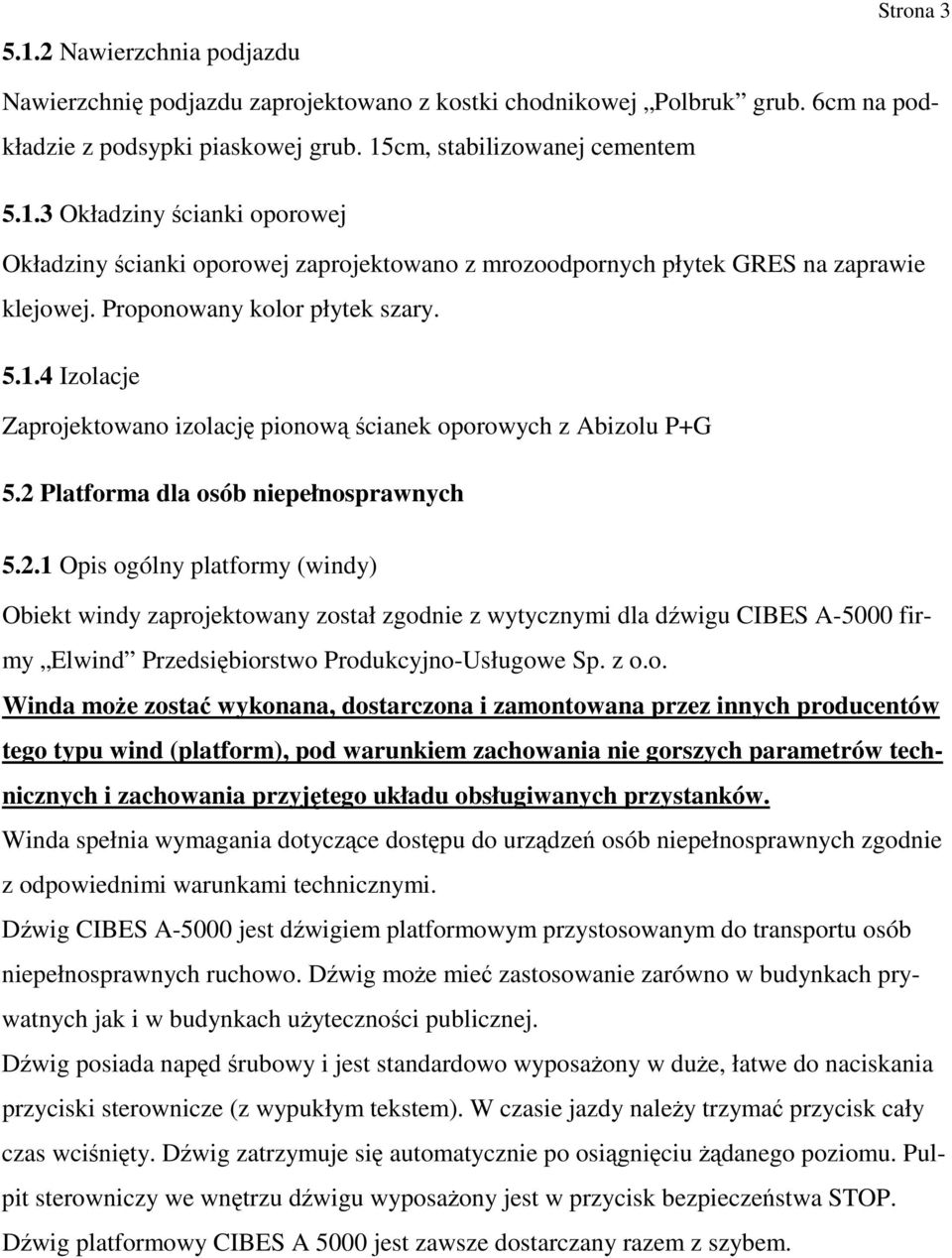

3 5.1.2 Nawierzchnia podjazdu Strona 3 Nawierzchnię podjazdu zaprojektowano z kostki chodnikowej Polbruk grub. 6cm na podkładzie z podsypki piaskowej grub. 15cm, stabilizowanej cementem Okładziny ścianki oporowej Okładziny ścianki oporowej zaprojektowano z mrozoodpornych płytek GRES na zaprawie klejowej. Proponowany kolor płytek szary Izolacje Zaprojektowano izolację pionową ścianek oporowych z Abizolu P+G 5.2 Platforma dla osób niepełnosprawnych Opis ogólny platformy (windy) Obiekt windy zaprojektowany został zgodnie z wytycznymi dla dźwigu CIBES A-5000 firmy Elwind Przedsiębiorstwo Produkcyjno-Usługowe Sp. z o.o. Winda moŝe zostać wykonana, dostarczona i zamontowana przez innych producentów tego typu wind (platform), pod warunkiem zachowania nie gorszych parametrów technicznych i zachowania przyjętego układu obsługiwanych przystanków. Winda spełnia wymagania dotyczące dostępu do urządzeń osób niepełnosprawnych zgodnie z odpowiednimi warunkami technicznymi. Dźwig CIBES A-5000 jest dźwigiem platformowym przystosowanym do transportu osób niepełnosprawnych ruchowo. Dźwig moŝe mieć zastosowanie zarówno w budynkach prywatnych jak i w budynkach uŝyteczności publicznej. Dźwig posiada napęd śrubowy i jest standardowo wyposaŝony w duŝe, łatwe do naciskania przyciski sterownicze (z wypukłym tekstem). W czasie jazdy naleŝy trzymać przycisk cały czas wciśnięty. Dźwig zatrzymuje się automatycznie po osiągnięciu Ŝądanego poziomu. Pulpit sterowniczy we wnętrzu dźwigu wyposaŝony jest w przycisk bezpieczeństwa STOP. Dźwig platformowy CIBES A 5000 jest zawsze dostarczany razem z szybem.

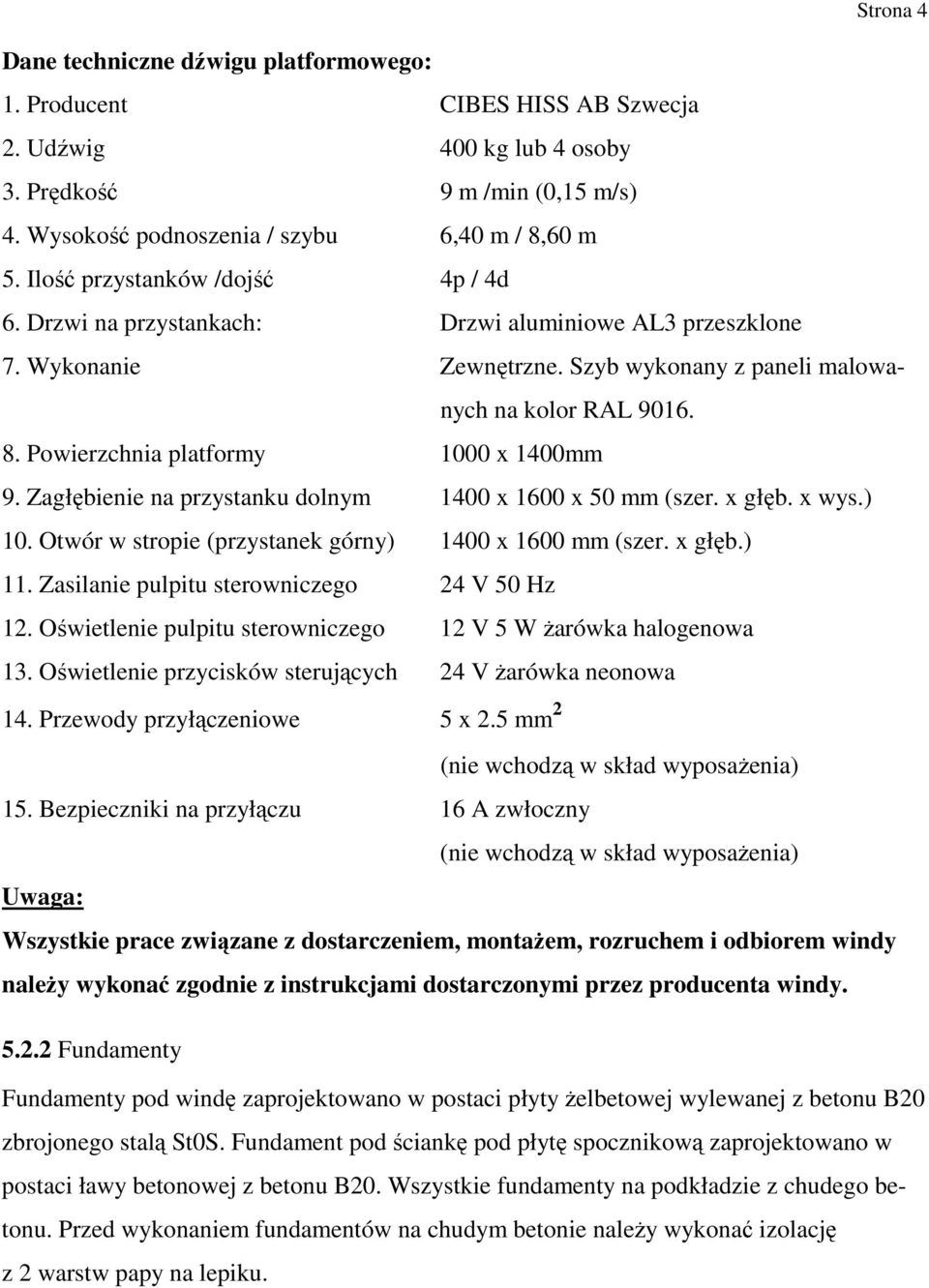

4 Strona 4 Dane techniczne dźwigu platformowego: 1. Producent CIBES HISS AB Szwecja 2. Udźwig 400 kg lub 4 osoby 3. Prędkość 9 m /min (0,15 m/s) 4. Wysokość podnoszenia / szybu 6,40 m / 8,60 m 5. Ilość przystanków /dojść 4p / 4d 6. Drzwi na przystankach: Drzwi aluminiowe AL3 przeszklone 7. Wykonanie Zewnętrzne. Szyb wykonany z paneli malowanych na kolor RAL Powierzchnia platformy 1000 x 1400mm 9. Zagłębienie na przystanku dolnym 1400 x 1600 x 50 mm (szer. x głęb. x wys.) 10. Otwór w stropie (przystanek górny) 1400 x 1600 mm (szer. x głęb.) 11. Zasilanie pulpitu sterowniczego 24 V 50 Hz 12. Oświetlenie pulpitu sterowniczego 12 V 5 W Ŝarówka halogenowa 13. Oświetlenie przycisków sterujących 24 V Ŝarówka neonowa 14. Przewody przyłączeniowe 5 x 2.5 mm 2 (nie wchodzą w skład wyposaŝenia) 15. Bezpieczniki na przyłączu 16 A zwłoczny (nie wchodzą w skład wyposaŝenia) Uwaga: Wszystkie prace związane z dostarczeniem, montaŝem, rozruchem i odbiorem windy naleŝy wykonać zgodnie z instrukcjami dostarczonymi przez producenta windy Fundamenty Fundamenty pod windę zaprojektowano w postaci płyty Ŝelbetowej wylewanej z betonu B20 zbrojonego stalą St0S. Fundament pod ściankę pod płytę spocznikową zaprojektowano w postaci ławy betonowej z betonu B20. Wszystkie fundamenty na podkładzie z chudego betonu. Przed wykonaniem fundamentów na chudym betonie naleŝy wykonać izolację z 2 warstw papy na lepiku.

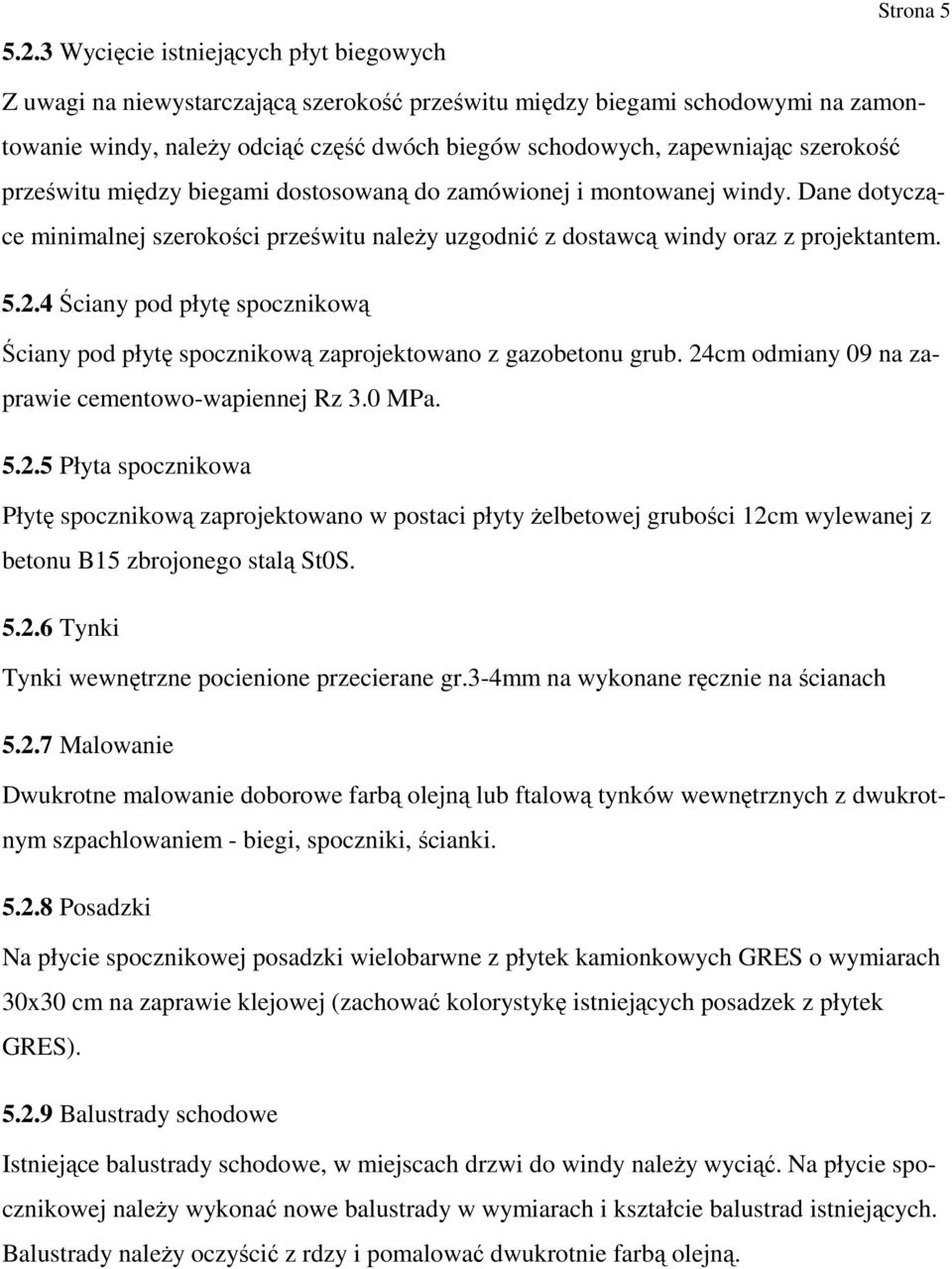

5 5.2.3 Wycięcie istniejących płyt biegowych Strona 5 Z uwagi na niewystarczającą szerokość prześwitu między biegami schodowymi na zamontowanie windy, naleŝy odciąć część dwóch biegów schodowych, zapewniając szerokość prześwitu między biegami dostosowaną do zamówionej i montowanej windy. Dane dotyczące minimalnej szerokości prześwitu naleŝy uzgodnić z dostawcą windy oraz z projektantem Ściany pod płytę spocznikową Ściany pod płytę spocznikową zaprojektowano z gazobetonu grub. 24cm odmiany 09 na zaprawie cementowo-wapiennej Rz 3.0 MPa Płyta spocznikowa Płytę spocznikową zaprojektowano w postaci płyty Ŝelbetowej grubości 12cm wylewanej z betonu B15 zbrojonego stalą St0S Tynki Tynki wewnętrzne pocienione przecierane gr.3-4mm na wykonane ręcznie na ścianach Malowanie Dwukrotne malowanie doborowe farbą olejną lub ftalową tynków wewnętrznych z dwukrotnym szpachlowaniem - biegi, spoczniki, ścianki Posadzki Na płycie spocznikowej posadzki wielobarwne z płytek kamionkowych GRES o wymiarach 30x30 cm na zaprawie klejowej (zachować kolorystykę istniejących posadzek z płytek GRES) Balustrady schodowe Istniejące balustrady schodowe, w miejscach drzwi do windy naleŝy wyciąć. Na płycie spocznikowej naleŝy wykonać nowe balustrady w wymiarach i kształcie balustrad istniejących. Balustrady naleŝy oczyścić z rdzy i pomalować dwukrotnie farbą olejną.

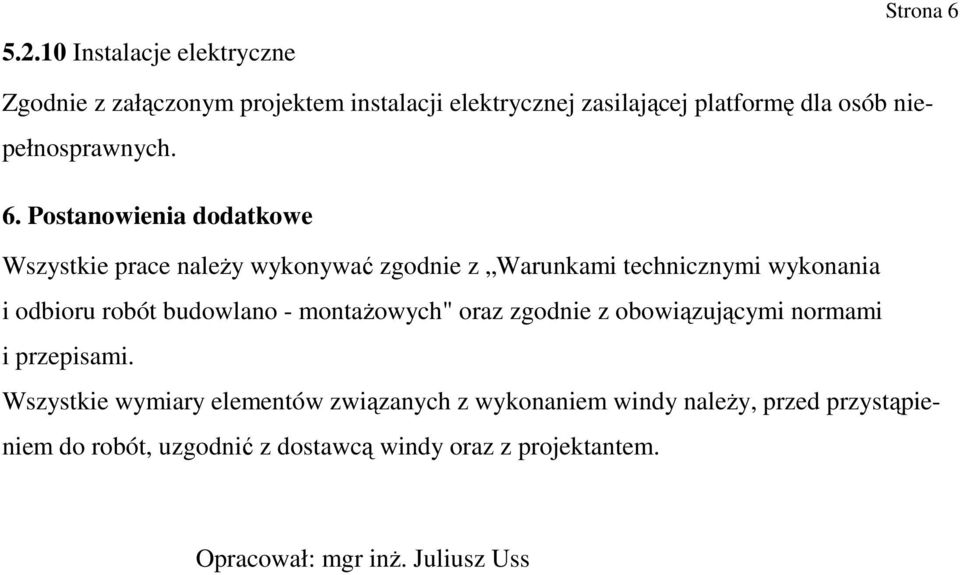

6 Instalacje elektryczne Strona 6 Zgodnie z załączonym projektem instalacji elektrycznej zasilającej platformę dla osób niepełnosprawnych. 6. Postanowienia dodatkowe Wszystkie prace naleŝy wykonywać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano - montaŝowych" oraz zgodnie z obowiązującymi normami i przepisami. Wszystkie wymiary elementów związanych z wykonaniem windy naleŝy, przed przystąpieniem do robót, uzgodnić z dostawcą windy oraz z projektantem. Opracował: mgr inŝ. Juliusz Uss
