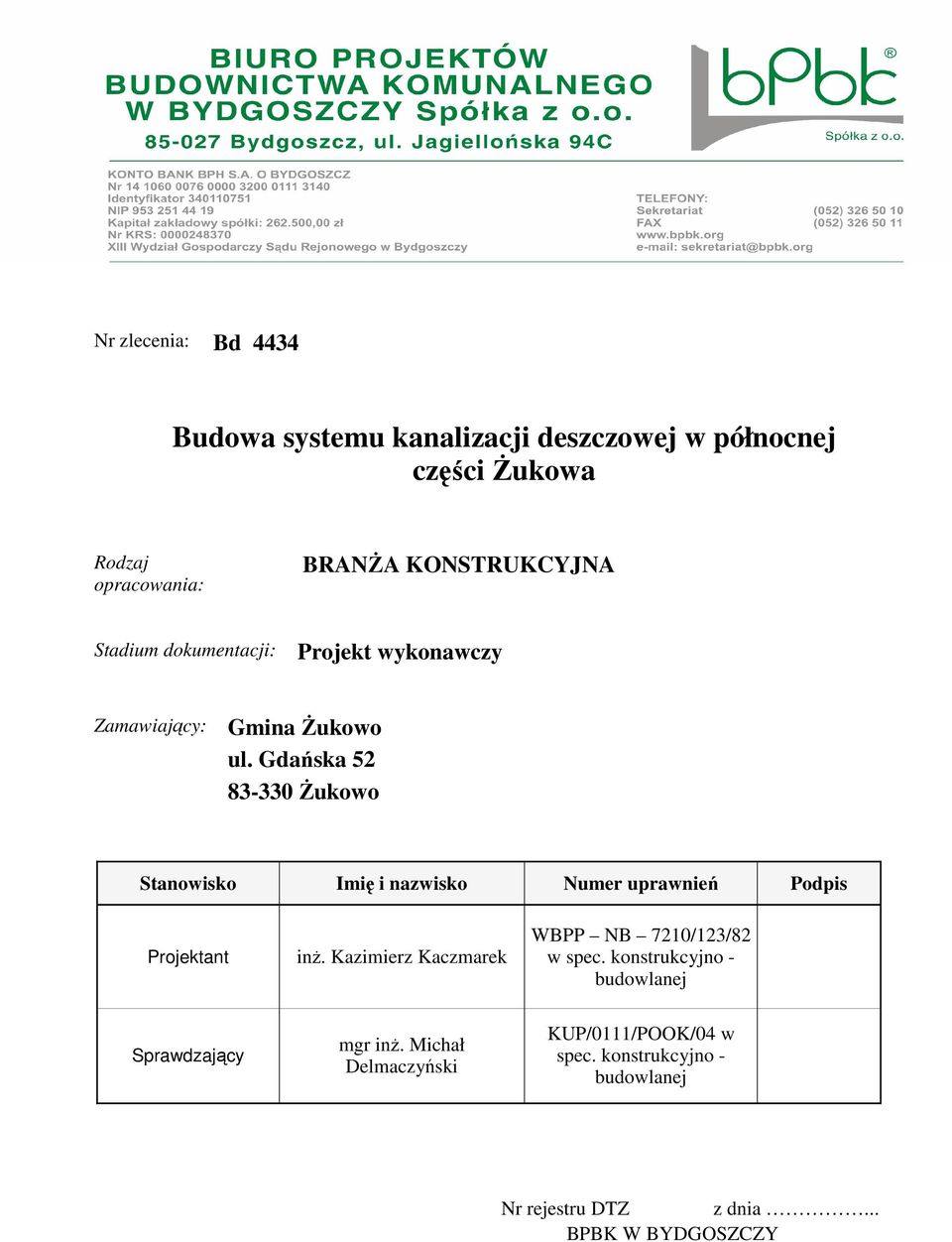

1 Nr zlecenia: Bd 4434 Budowa systemu kanalizacji deszczowej w północnej części śukowa Rodzaj opracowania: BRANśA KONSTRUKCYJNA Stadium dokumentacji: Projekt wykonawczy Zamawiający: Gmina śukowo ul. Gdańska śukowo Stanowisko Imię i nazwisko Numer uprawnień Podpis Projektant inŝ. Kazimierz Kaczmarek WBPP NB 7210/123/82 w spec. konstrukcyjno - budowlanej Sprawdzający mgr inŝ. Michał Delmaczyński KUP/0111/POOK/04 w spec. konstrukcyjno - budowlanej Nr rejestru DTZ z dnia... BPBK W BYDGOSZCZY

Gdańska 52 83-330 śukowo Stanowisko Imię i nazwisko Numer uprawnień Podpis Projektant inŝ.

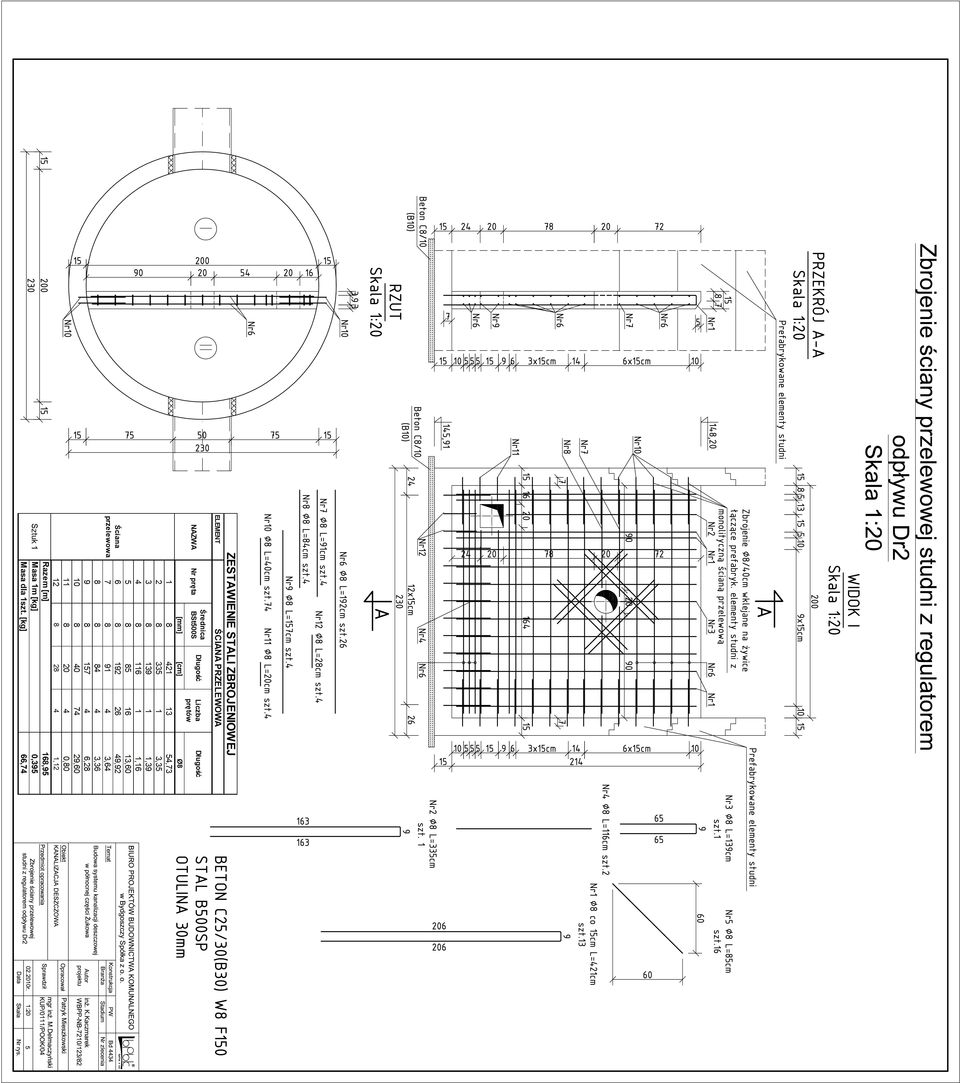

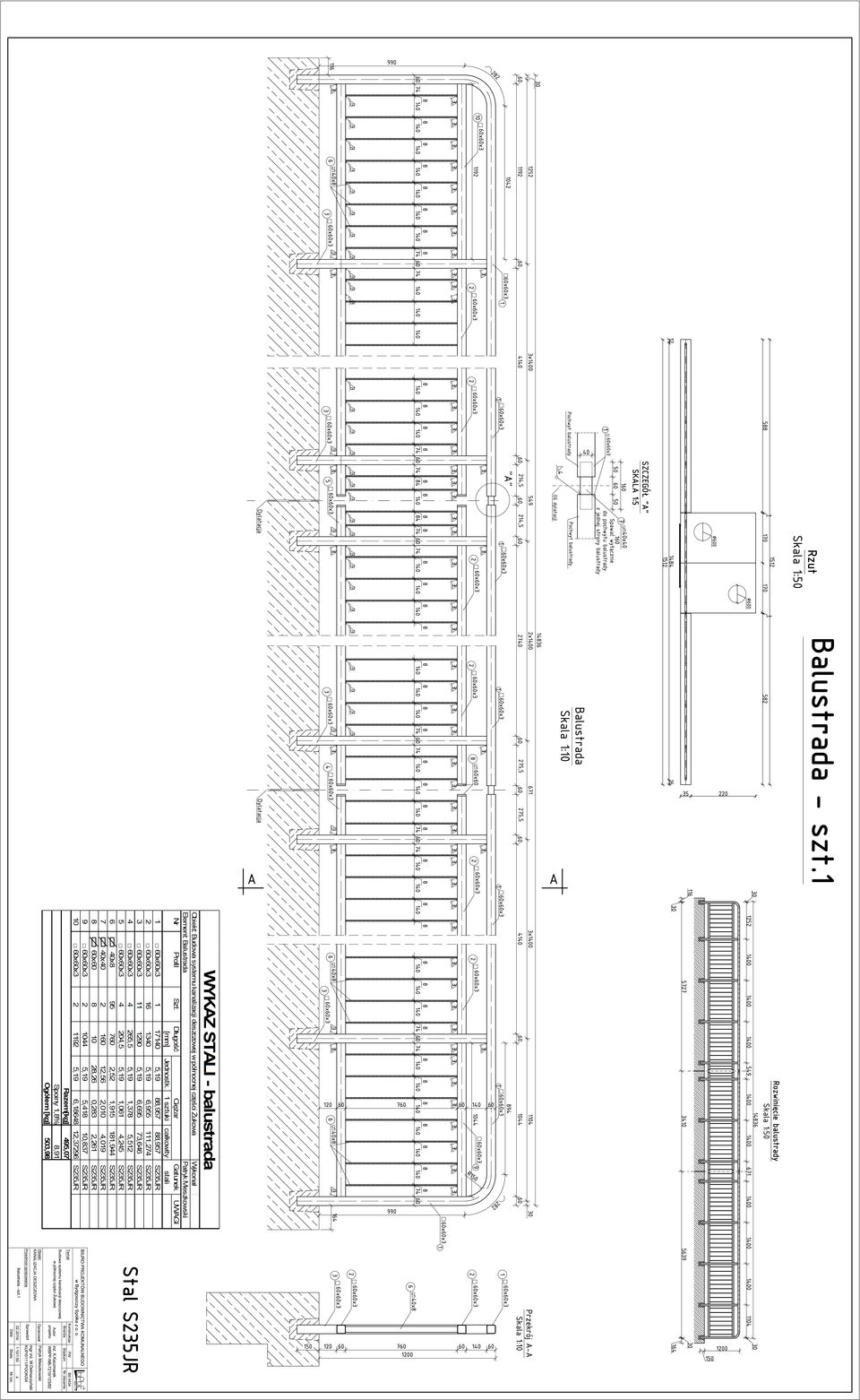

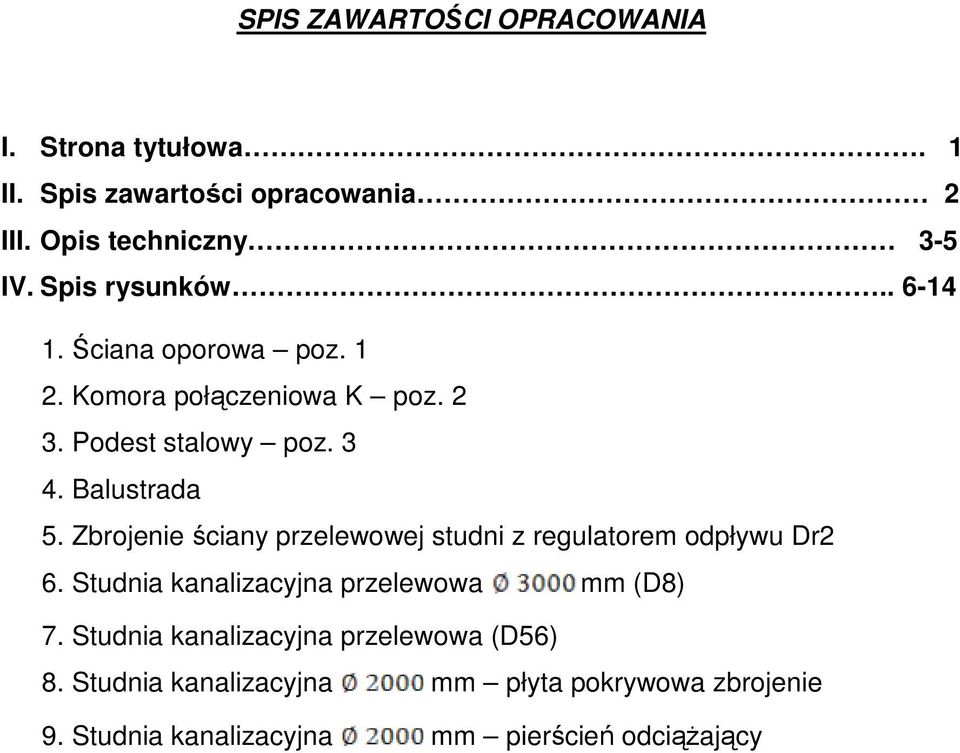

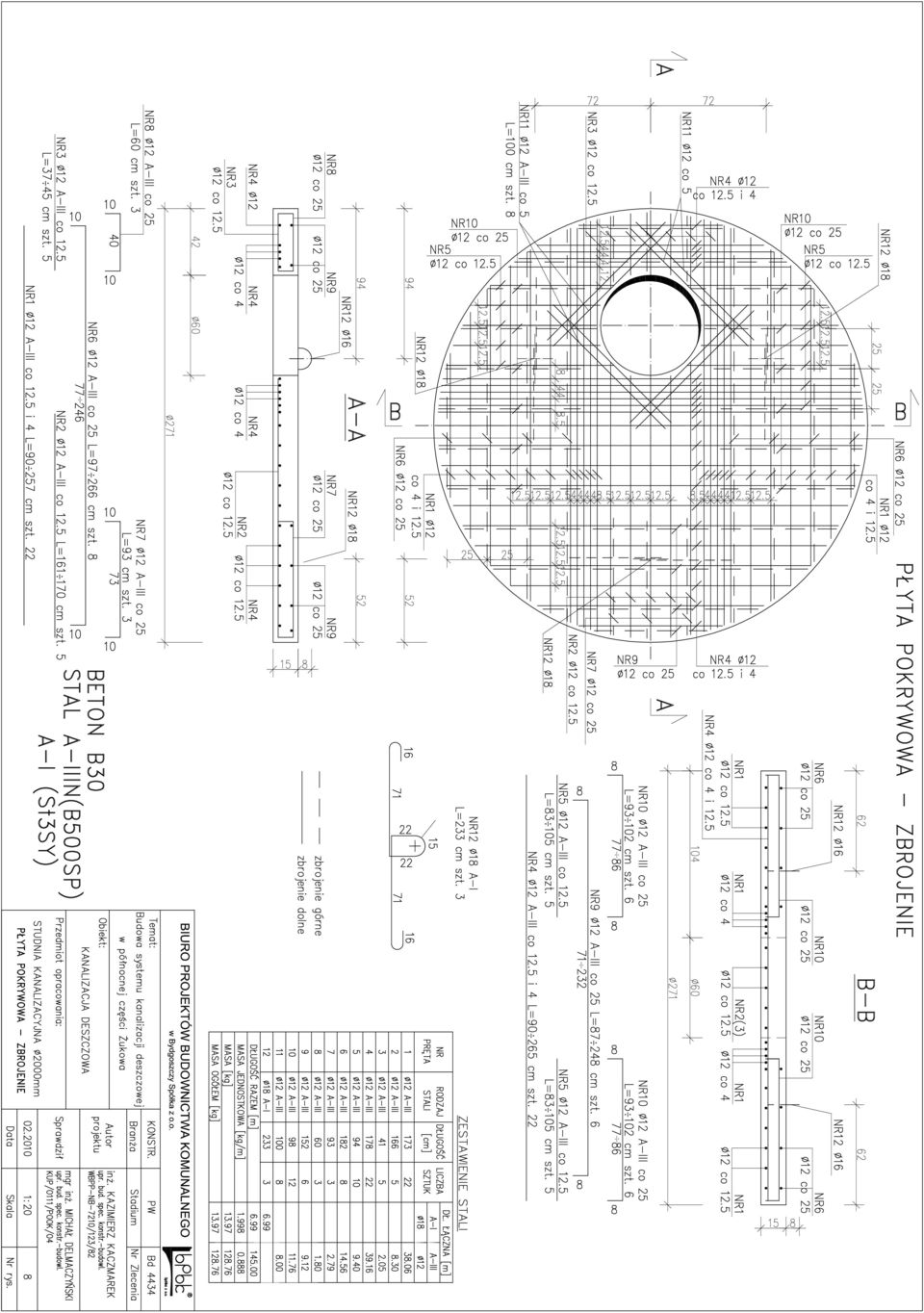

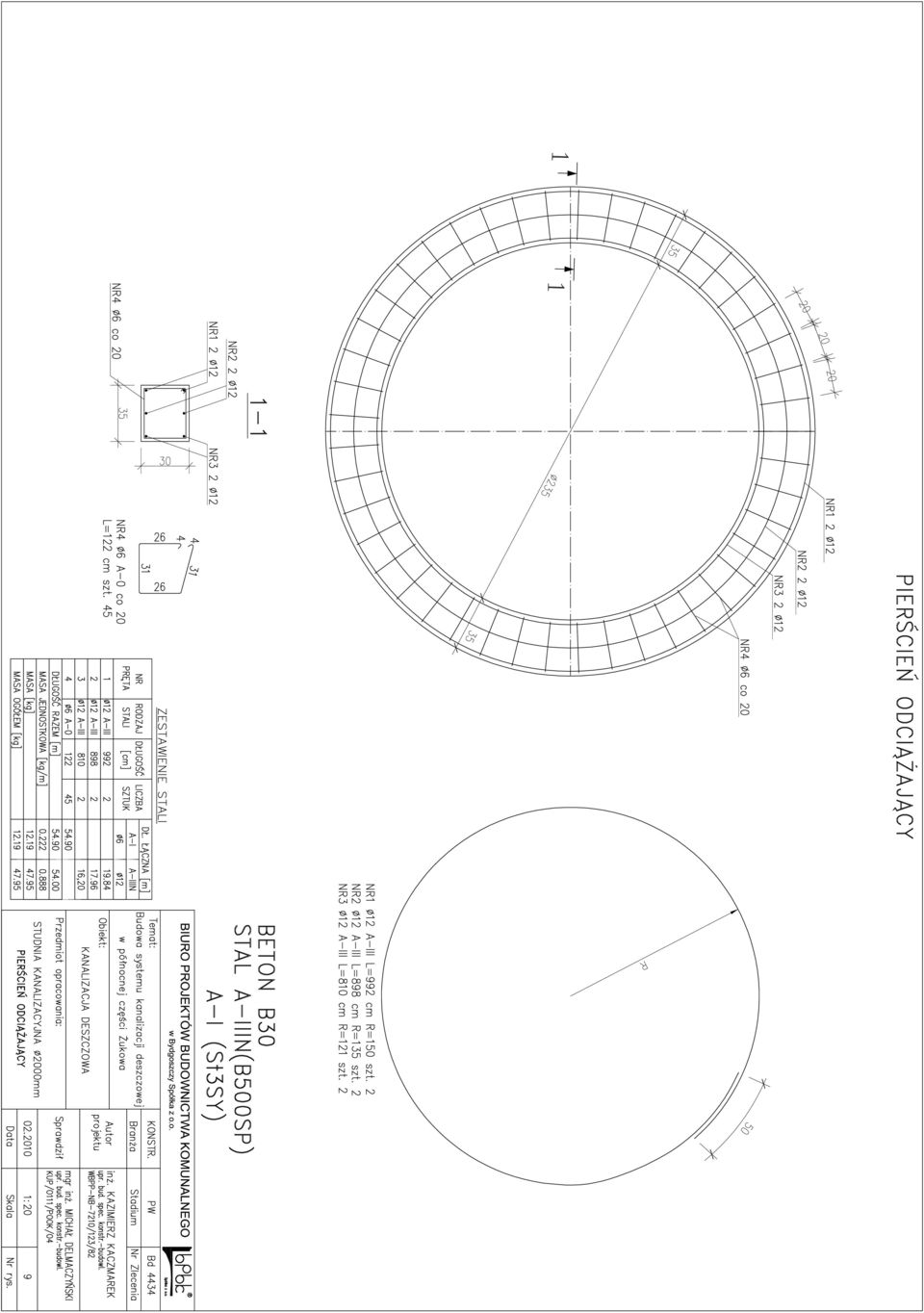

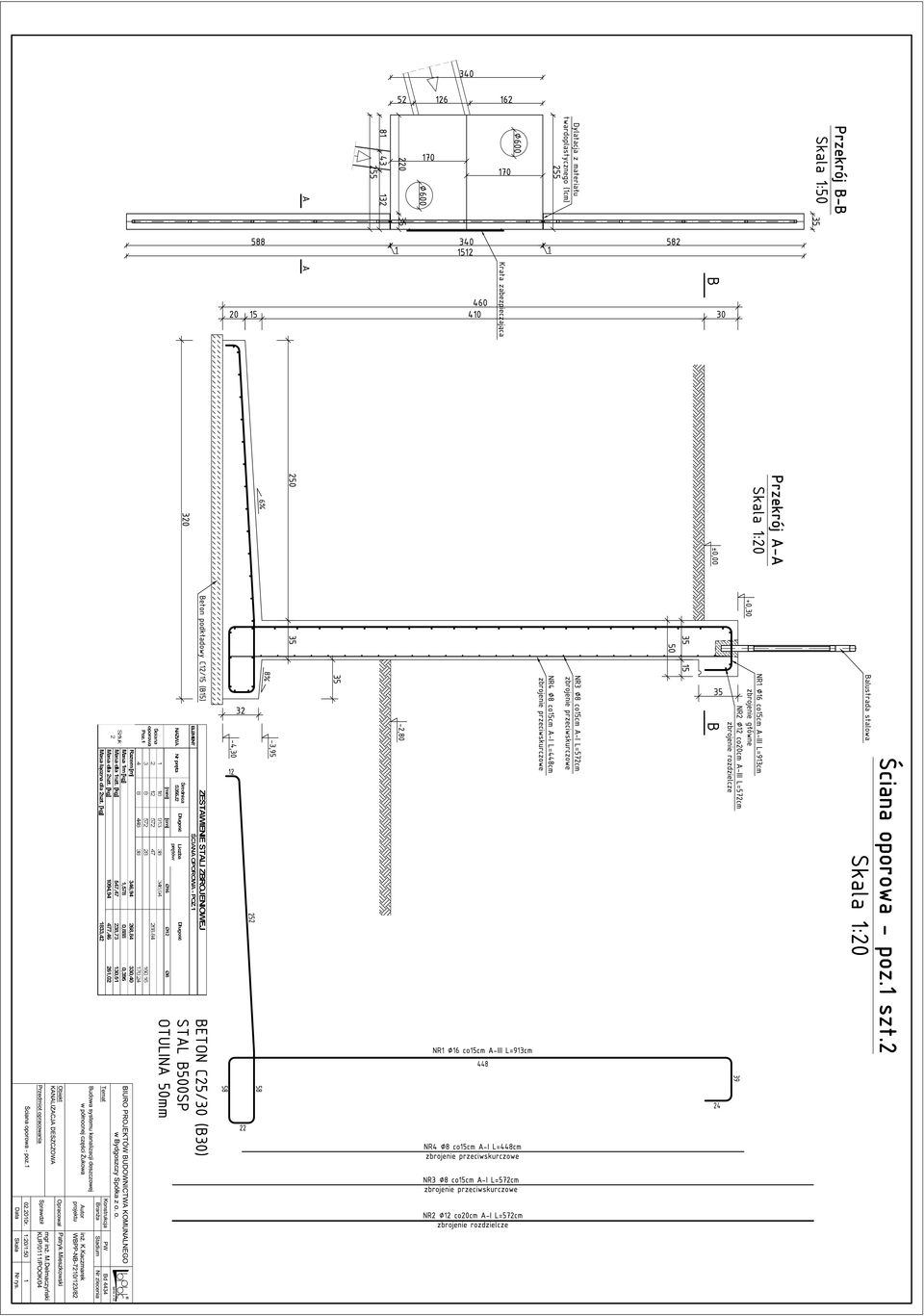

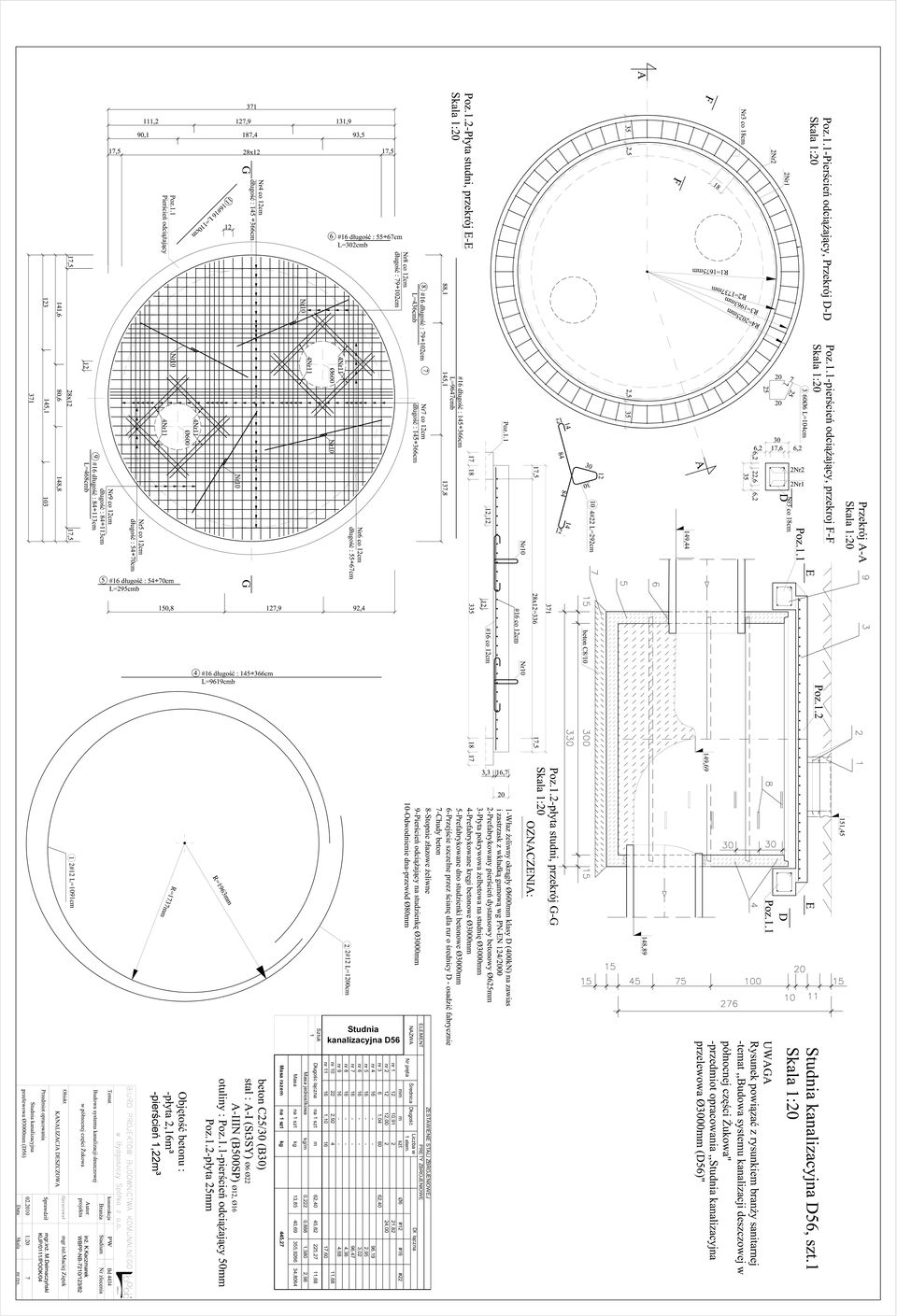

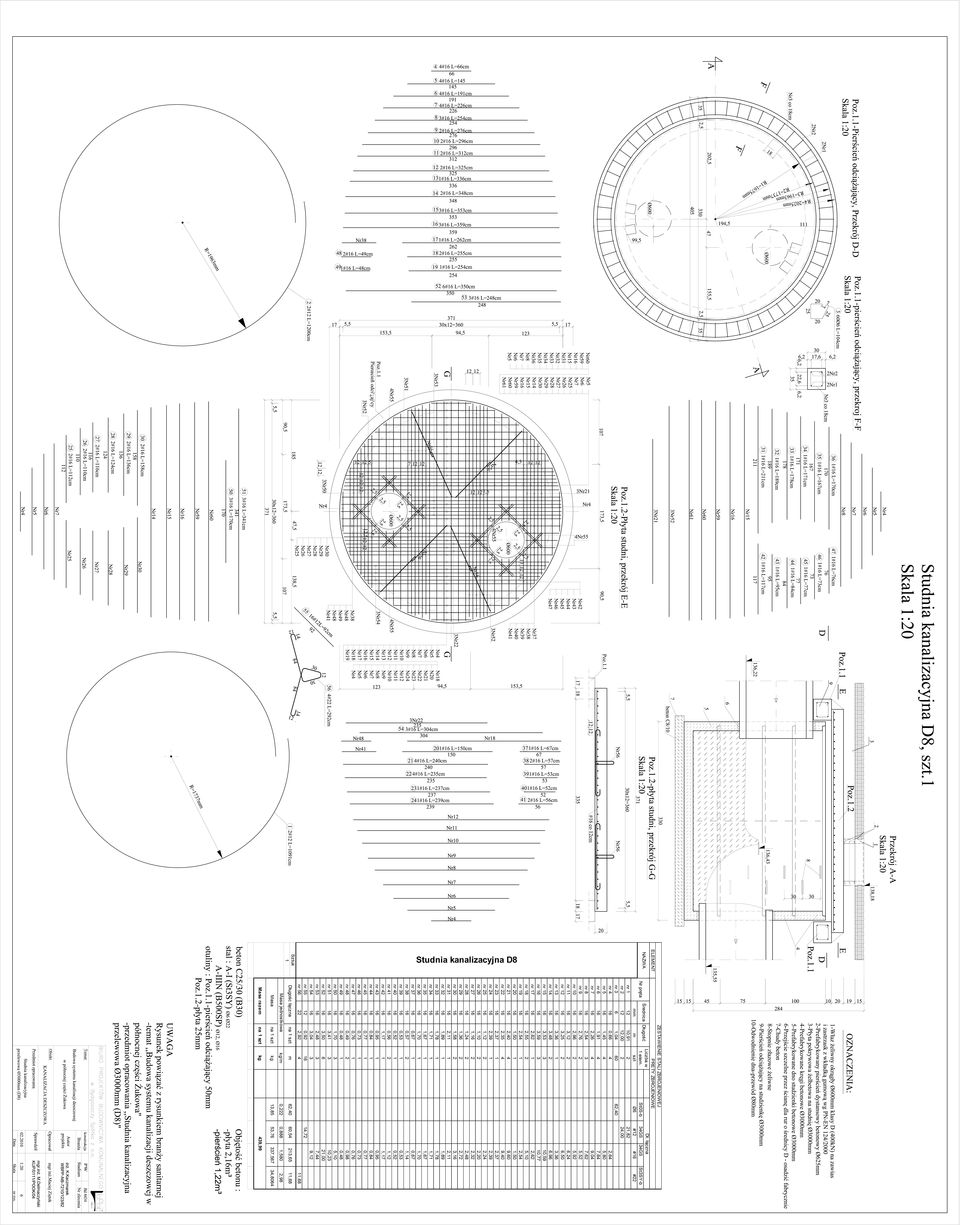

3 SPIS ZAWARTOŚCI OPRACOWANIA I. Strona tytułowa. 1 II. Spis zawartości opracowania 2 III. Opis techniczny 3-5 IV. Spis rysunków Ściana oporowa poz Komora połączeniowa K poz Podest stalowy poz Balustrada 5. Zbrojenie ściany przelewowej studni z regulatorem odpływu Dr2 6. Studnia kanalizacyjna przelewowa mm (D8) 7. Studnia kanalizacyjna przelewowa (D56) 8. Studnia kanalizacyjna mm płyta pokrywowa zbrojenie 9. Studnia kanalizacyjna mm pierścień odciąŝający

Zbrojenie ściany przelewowej studni z regulatorem odpływu Dr2 6. Studnia kanalizacyjna przelewowa mm (D8) 7.

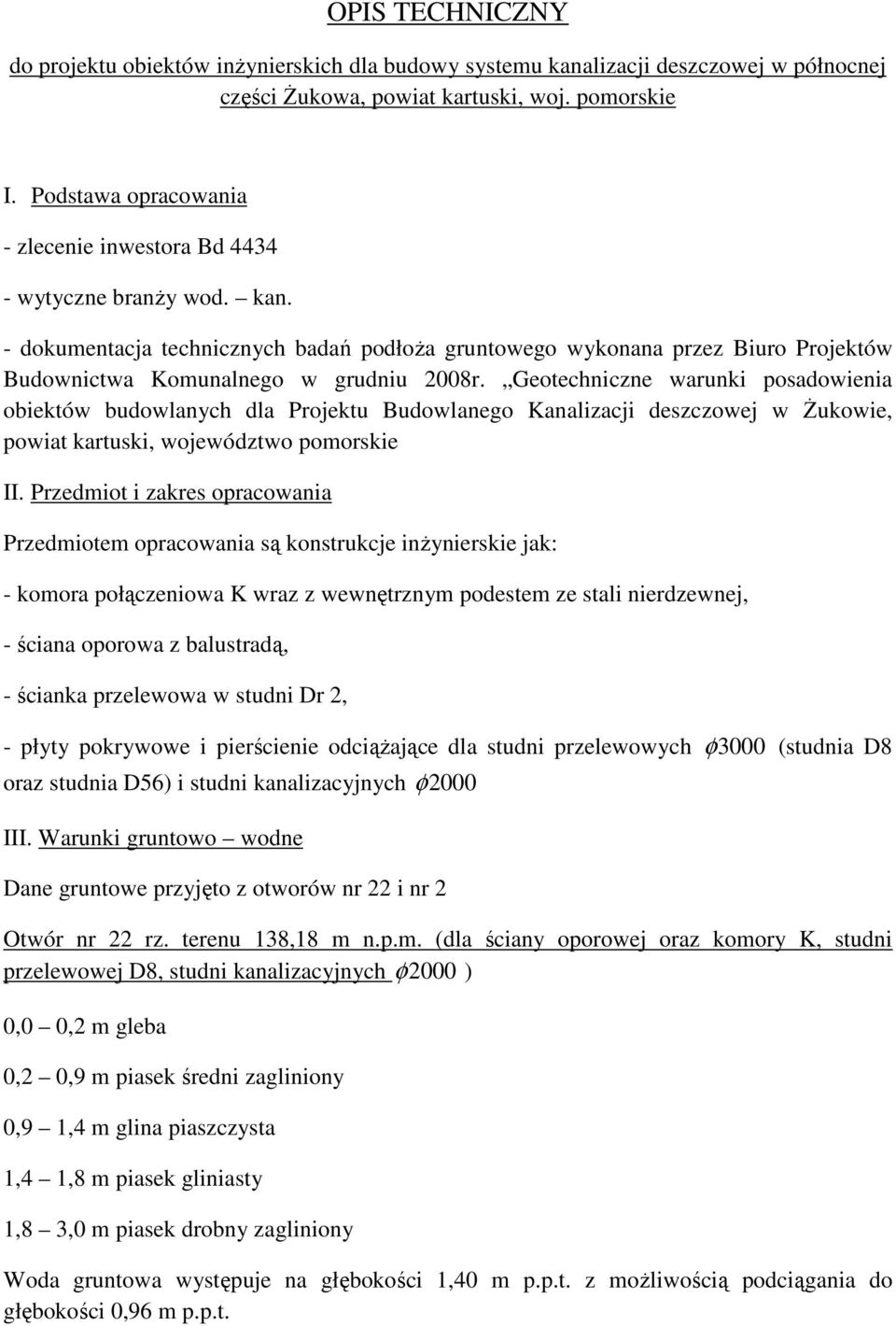

4 OPIS TECHNICZNY do projektu obiektów inŝynierskich dla budowy systemu kanalizacji deszczowej w północnej części śukowa, powiat kartuski, woj. pomorskie I. Podstawa opracowania - zlecenie inwestora Bd wytyczne branŝy wod. kan. - dokumentacja technicznych badań podłoŝa gruntowego wykonana przez Biuro Projektów Budownictwa Komunalnego w grudniu 2008r. Geotechniczne warunki posadowienia obiektów budowlanych dla Projektu Budowlanego Kanalizacji deszczowej w śukowie, powiat kartuski, województwo pomorskie II. Przedmiot i zakres opracowania Przedmiotem opracowania są konstrukcje inŝynierskie jak: - komora połączeniowa K wraz z wewnętrznym podestem ze stali nierdzewnej, - ściana oporowa z balustradą, - ścianka przelewowa w studni Dr 2, - płyty pokrywowe i pierścienie odciąŝające dla studni przelewowych φ 3000 (studnia D8 oraz studnia D56) i studni kanalizacyjnych φ 2000 III. Warunki gruntowo wodne Dane gruntowe przyjęto z otworów nr 22 i nr 2 Otwór nr 22 rz. terenu 138,18 m n.p.m. (dla ściany oporowej oraz komory K, studni przelewowej D8, studni kanalizacyjnych φ 2000 ) 0,0 0,2 m gleba 0,2 0,9 m piasek średni zagliniony 0,9 1,4 m glina piaszczysta 1,4 1,8 m piasek gliniasty 1,8 3,0 m piasek drobny zagliniony Woda gruntowa występuje na głębokości 1,40 m p.p.t. z moŝliwością podciągania do głębokości 0,96 m p.p.t.

- dokumentacja technicznych badań podłoŝa gruntowego wykonana przez Biuro Projektów Budownictwa Komunalnego w grudniu 2008r.

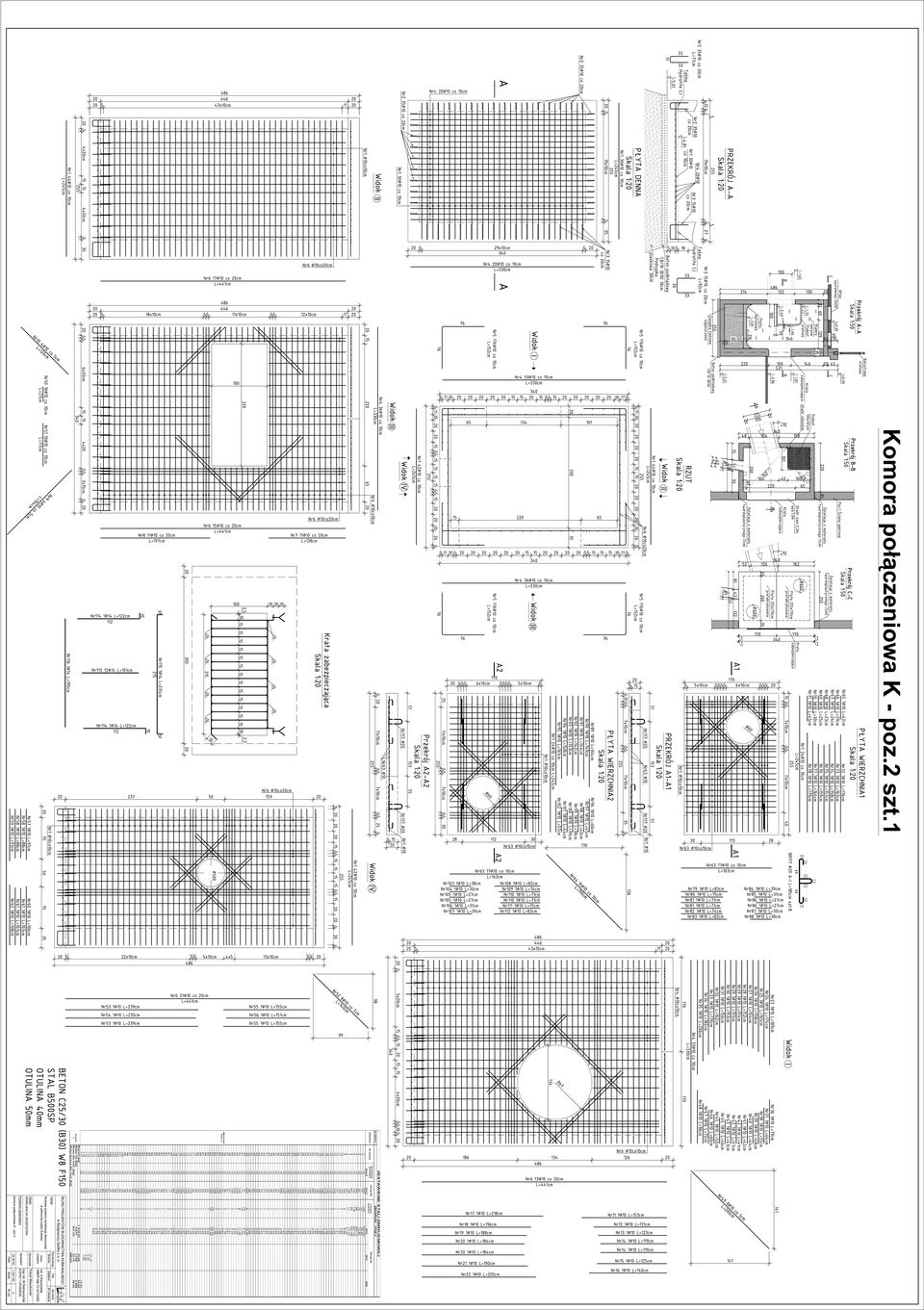

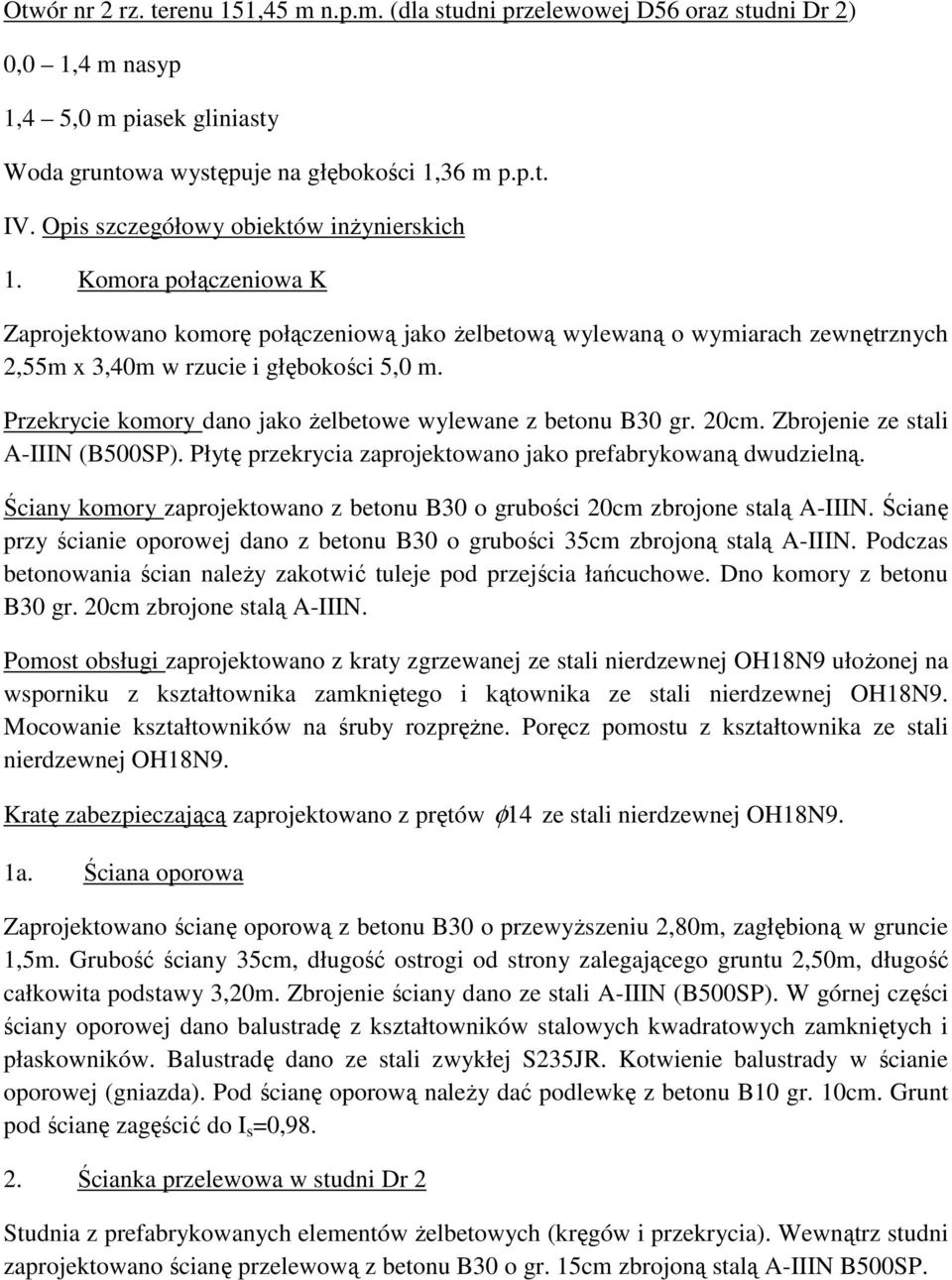

5 Otwór nr 2 rz. terenu 151,45 m n.p.m. (dla studni przelewowej D56 oraz studni Dr 2) 0,0 1,4 m nasyp 1,4 5,0 m piasek gliniasty Woda gruntowa występuje na głębokości 1,36 m p.p.t. IV. Opis szczegółowy obiektów inŝynierskich 1. Komora połączeniowa K Zaprojektowano komorę połączeniową jako Ŝelbetową wylewaną o wymiarach zewnętrznych 2,55m x 3,40m w rzucie i głębokości 5,0 m. Przekrycie komory dano jako Ŝelbetowe wylewane z betonu B30 gr. 20cm. Zbrojenie ze stali A-IIIN (B500SP). Płytę przekrycia zaprojektowano jako prefabrykowaną dwudzielną. Ściany komory zaprojektowano z betonu B30 o grubości 20cm zbrojone stalą A-IIIN. Ścianę przy ścianie oporowej dano z betonu B30 o grubości 35cm zbrojoną stalą A-IIIN. Podczas betonowania ścian naleŝy zakotwić tuleje pod przejścia łańcuchowe. Dno komory z betonu B30 gr. 20cm zbrojone stalą A-IIIN. Pomost obsługi zaprojektowano z kraty zgrzewanej ze stali nierdzewnej OH18N9 ułoŝonej na wsporniku z kształtownika zamkniętego i kątownika ze stali nierdzewnej OH18N9. Mocowanie kształtowników na śruby rozpręŝne. Poręcz pomostu z kształtownika ze stali nierdzewnej OH18N9. Kratę zabezpieczającą zaprojektowano z prętów φ 14 ze stali nierdzewnej OH18N9. 1a. Ściana oporowa Zaprojektowano ścianę oporową z betonu B30 o przewyŝszeniu 2,80m, zagłębioną w gruncie 1,5m. Grubość ściany 35cm, długość ostrogi od strony zalegającego gruntu 2,50m, długość całkowita podstawy 3,20m. Zbrojenie ściany dano ze stali A-IIIN (B500SP). W górnej części ściany oporowej dano balustradę z kształtowników stalowych kwadratowych zamkniętych i płaskowników. Balustradę dano ze stali zwykłej S235JR. Kotwienie balustrady w ścianie oporowej (gniazda). Pod ścianę oporową naleŝy dać podlewkę z betonu B10 gr. 10cm. Grunt pod ścianę zagęścić do I s =0, Ścianka przelewowa w studni Dr 2 Studnia z prefabrykowanych elementów Ŝelbetowych (kręgów i przekrycia). Wewnątrz studni zaprojektowano ścianę przelewową z betonu B30 o gr. 15cm zbrojoną stalą A-IIIN B500SP.

Przekrycie komory dano jako Ŝelbetowe wylewane z betonu B30 gr. 20cm. Zbrojenie ze stali A-IIIN (B500SP). Płytę przekrycia zaprojektowano jako prefabrykowaną dwudzielną.

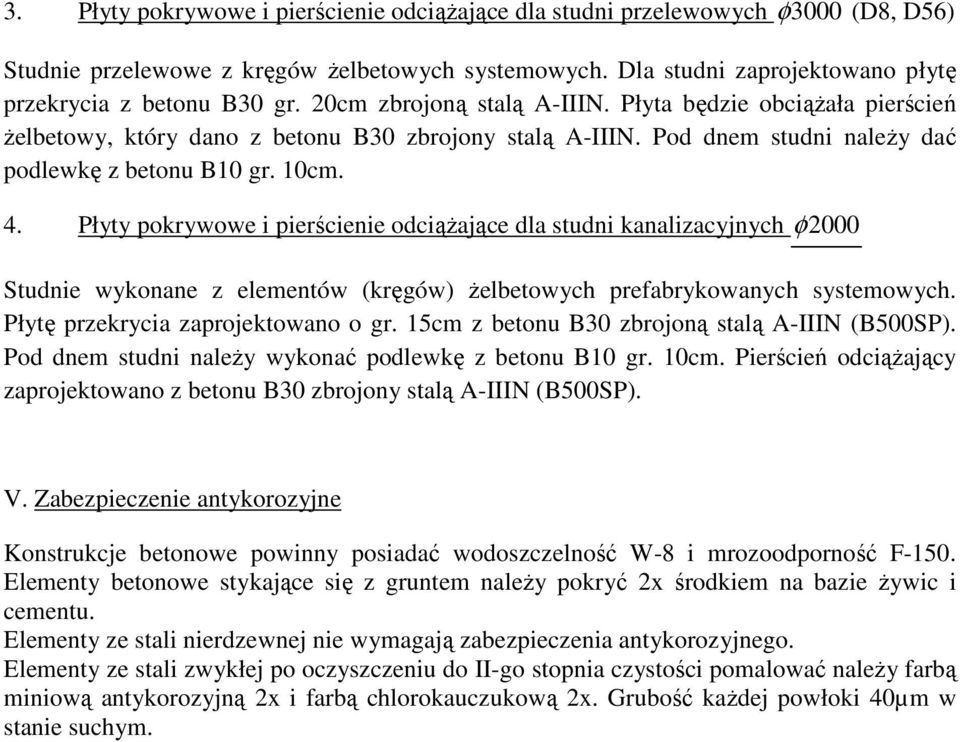

6 3. Płyty pokrywowe i pierścienie odciąŝające dla studni przelewowych φ 3000 (D8, D56) Studnie przelewowe z kręgów Ŝelbetowych systemowych. Dla studni zaprojektowano płytę przekrycia z betonu B30 gr. 20cm zbrojoną stalą A-IIIN. Płyta będzie obciąŝała pierścień Ŝelbetowy, który dano z betonu B30 zbrojony stalą A-IIIN. Pod dnem studni naleŝy dać podlewkę z betonu B10 gr. 10cm. 4. Płyty pokrywowe i pierścienie odciąŝające dla studni kanalizacyjnych φ 2000 Studnie wykonane z elementów (kręgów) Ŝelbetowych prefabrykowanych systemowych. Płytę przekrycia zaprojektowano o gr. 15cm z betonu B30 zbrojoną stalą A-IIIN (B500SP). Pod dnem studni naleŝy wykonać podlewkę z betonu B10 gr. 10cm. Pierścień odciąŝający zaprojektowano z betonu B30 zbrojony stalą A-IIIN (B500SP). V. Zabezpieczenie antykorozyjne Konstrukcje betonowe powinny posiadać wodoszczelność W-8 i mrozoodporność F-150. Elementy betonowe stykające się z gruntem naleŝy pokryć 2x środkiem na bazie Ŝywic i cementu. Elementy ze stali nierdzewnej nie wymagają zabezpieczenia antykorozyjnego. Elementy ze stali zwykłej po oczyszczeniu do II-go stopnia czystości pomalować naleŝy farbą miniową antykorozyjną 2x i farbą chlorokauczukową 2x. Grubość kaŝdej powłoki 40µm w stanie suchym.

Płyty pokrywowe i pierścienie odciąŝające dla studni kanalizacyjnych φ 2000 Studnie wykonane z elementów (kręgów) Ŝelbetowych prefabrykowanych systemowych. Płytę przekrycia zaprojektowano o gr.

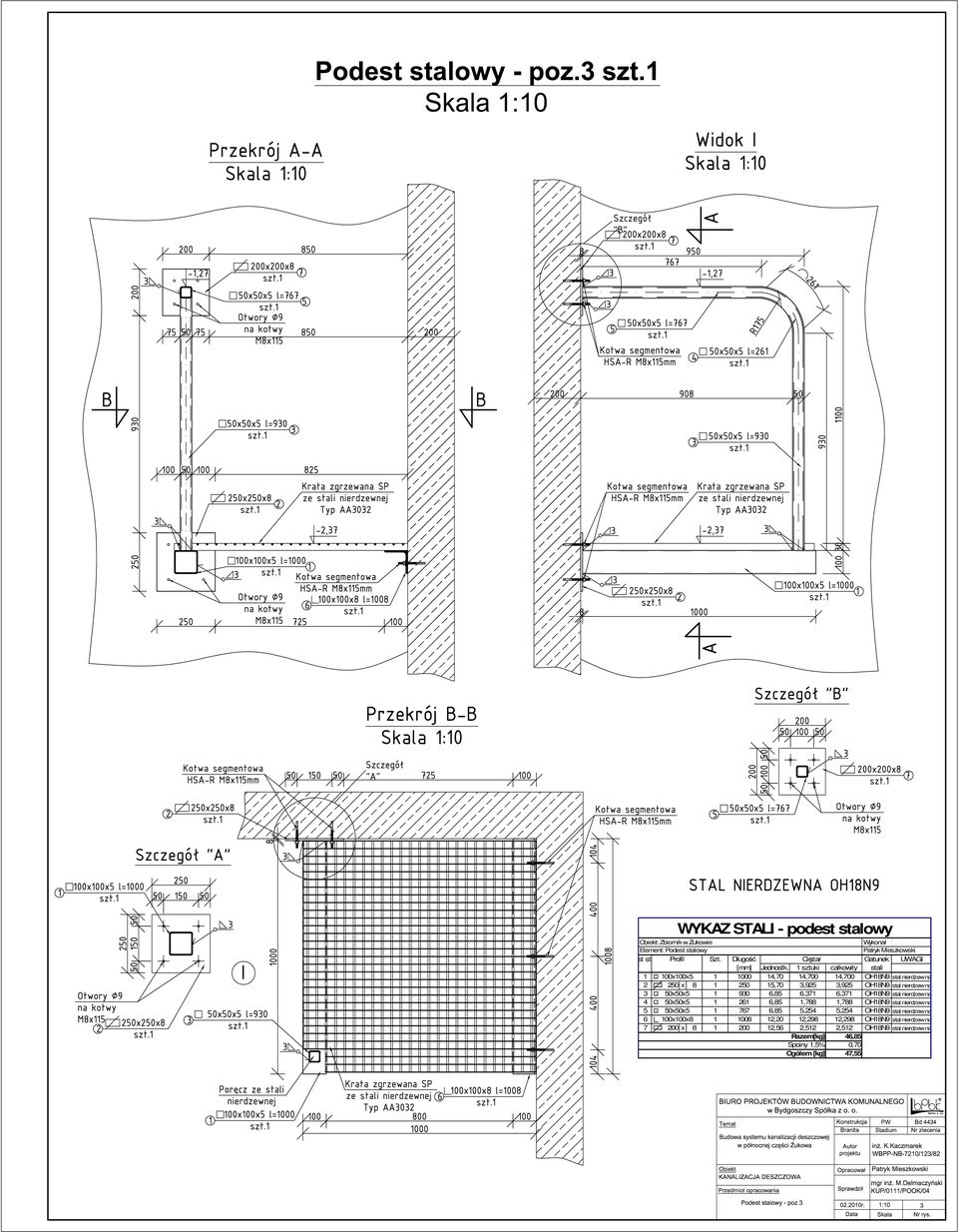

9 WYKAZ STALI - podest stalowy Obiekt: Zbiornik w Żukowie Element: Podest stalowy Wykonał Patryk Mieszkowski Podest stalowy Profil Szt. Długość Ciężar Gatunek UWAGI [mm] Jednostk. 1 sztuki całkowity stali 1 100x100x ,70 14,700 14,700 OH18N9 stal nierdzewna x ,70 3,925 3,925 OH18N9 stal nierdzewna 3 50x50x ,85 6,371 6,371 OH18N9 stal nierdzewna 4 50x50x ,85 1,788 1,788 OH18N9 stal nierdzewna 5 50x50x ,85 5,254 5,254 OH18N9 stal nierdzewna 6 100x100x ,20 12,298 12,298 OH18N9 stal nierdzewna x ,56 2,512 2,512 OH18N9 stal nierdzewna Razem[kg] Spoiny 1,5% Ogółem [kg] 46,85 0,70 47,55

1 sztuki całkowity stali 1 100x100x5 1 1000 14,70 14,700 14,700 OH18N9 stal nierdzewna 2 250 x 8 1 250 15,70 3,925 3,925 OH18N9 stal nierdzewna 3 50x50x5 1 930 6,85
