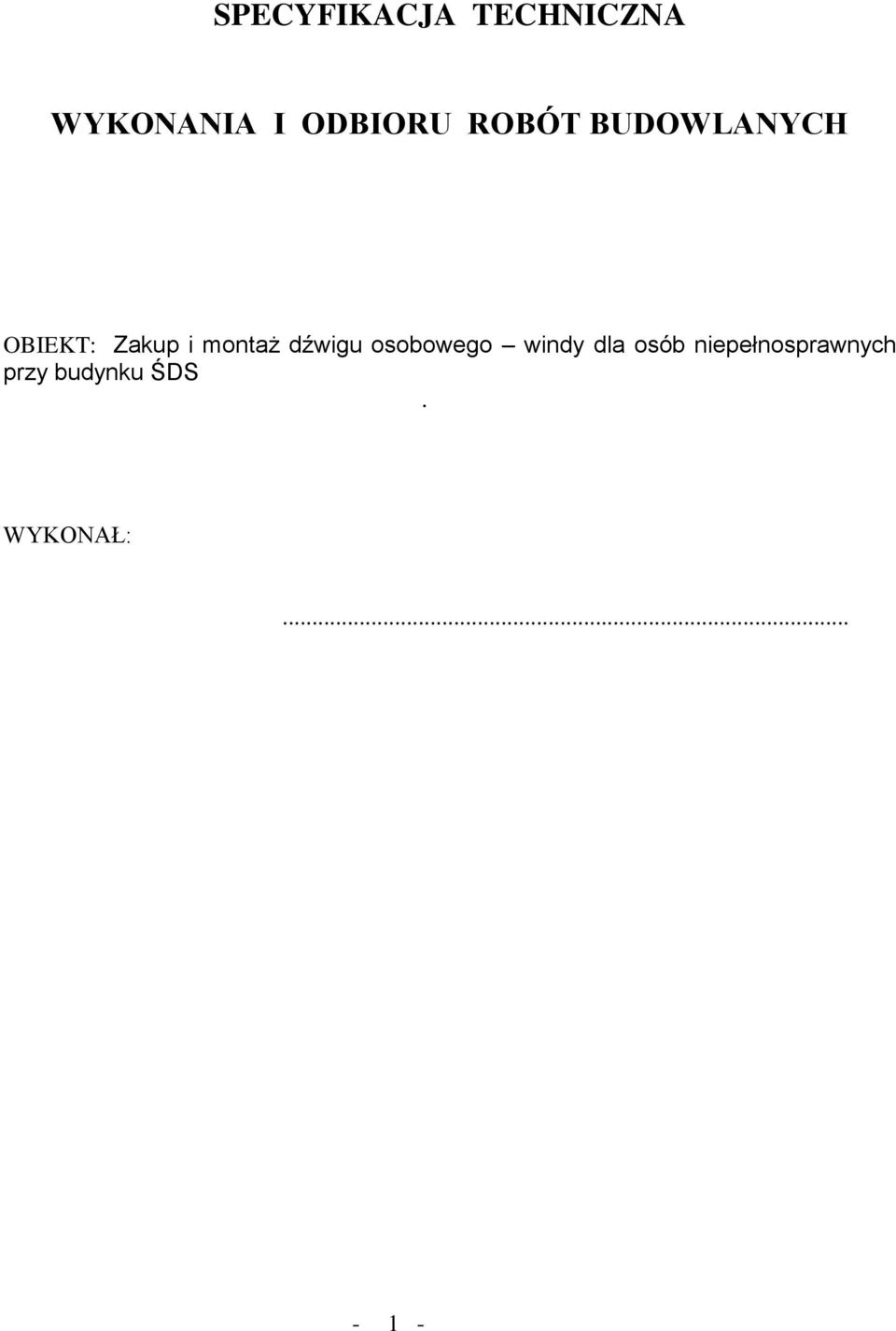

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH OBIEKT: Zakup i montaż dźwigu osobowego windy dla osób niepełnosprawnych przy budynku ŚDS. WYKONAŁ:

2 ROBOTY PODSTAWOWE: DOSTAWA I MONTAŻ WINDY PRZYŚCIENNEJ PRZY BUDYNKU ŚRODOWISKOWEGO DOMU SAMOPOMOCY W GAJU, gm. PRZEDBÓRZ. CPV , ROBOTY POMOCNICZE: ROBOTY ROZBIÓRKOWE, TYNKI OŚCIEŻY, MONTAŻ DRZWI ALUMINIOWYCH, POSADZKI Z PŁYTEK CERAMICZNYCH, ROBOTY MALARSKIE, WYKOPY, WYKONANIE PŁYTY FUNDAMENTOWEJ ŻELBETOWEJ POD SZYB WINDOWY, PRZEBUDOWA NAWIERZCHNI Z KOSTKI BRUKOWEJ, ROBOTY TOWARZYSZĄCE. CPV , , , , , ,

3 Opis robót budowlano-montażowych do wykonania: -demontaż zabudowy otworów okiennych; -roboty rozbiórkowe w murach ściany zewnętrznej, tylnej budynku; -przesklepienie /wykonanie nadproża z belek / i nadmurowanie ściany w otworze okiennym na piętrze i parterze; -otwory przejściowe w ścianie zewnętrznej gr. 2c z windy do budynku projektuje się o wymiarach So = 1,20m, Ho = 2,12m /możliwość poszerzenie światła szerokości istniejących otworów do 1,35m /; -roboty wykończeniowe: tynkarskie i posadzkowe przy otworach przejściowych; -wykonanie płyty fundamentowej pod windę /wykopy, podbeton, płyta żelbetowa/; -odprowadzenie wody opadowej z rury spustowej przy uskoku ścian na teren utwardzony kostką brukową rurą pcv Ø 110mm o długości 2,50m oraz odwodnienie podszybia kratka ściekowa w płycie fundamentowej oraz odprowadzenie w teren rurą fi 110mm i fi 110mm perforowaną poniżej terenu o długości 2m ze spadkiem 3%; -wykonanie utwardzenia z kostki brukowej jako do dojazd do windy; -montaż windy przyściennej z drzwiami na poziomie; -montaż drzwi aluminiowych w ścianie zewnętrznej dostarczonych przez producenta windy, na poziomach parteru i I piętra - drzwi 1-skrzydłowe o wymiarach /minimalnych/ w świetle ościeżnicy 120x210m z samozamykaczem, szklone szkłem bezpiecznym, otwierane na zewnątrz windy /prawe/; -zakotwienie windy do ściany budynku w sposób przewidziany przez producenta windy; -uszczelnienie styku szybu windowego ze ścianą budynku. Opis ogólny urządzenia do przemieszczania osób niepełnosprawnych windy przyściennej. Opis stanowi wytyczne dla doboru urządzenia w ramach przedsięwzięcia polegającego na zapewnieniu przemieszczania pionowego osób niepełnosprawnych w budynku Ś.D.S. we wsi Gaj gm. Przedbórz. Przeznaczenie urządzenia: przeznaczenie dla osób niepełnosprawnych poruszających się za pomocą wózka lub bez, wraz z osobą towarzyszącą. Udźwig urządzenia: do 300 kg. Prędkość jazdy urządzenia: ~ 0,08 m/s. Liczba pasażerów: 2 /osoba na wózku + osoba towarzysząca/. Miejsce pracy: budynek użyteczności publicznej, na zewnątrz budynku. Rodzaj napędu: śrubowy, bezreduktorowy

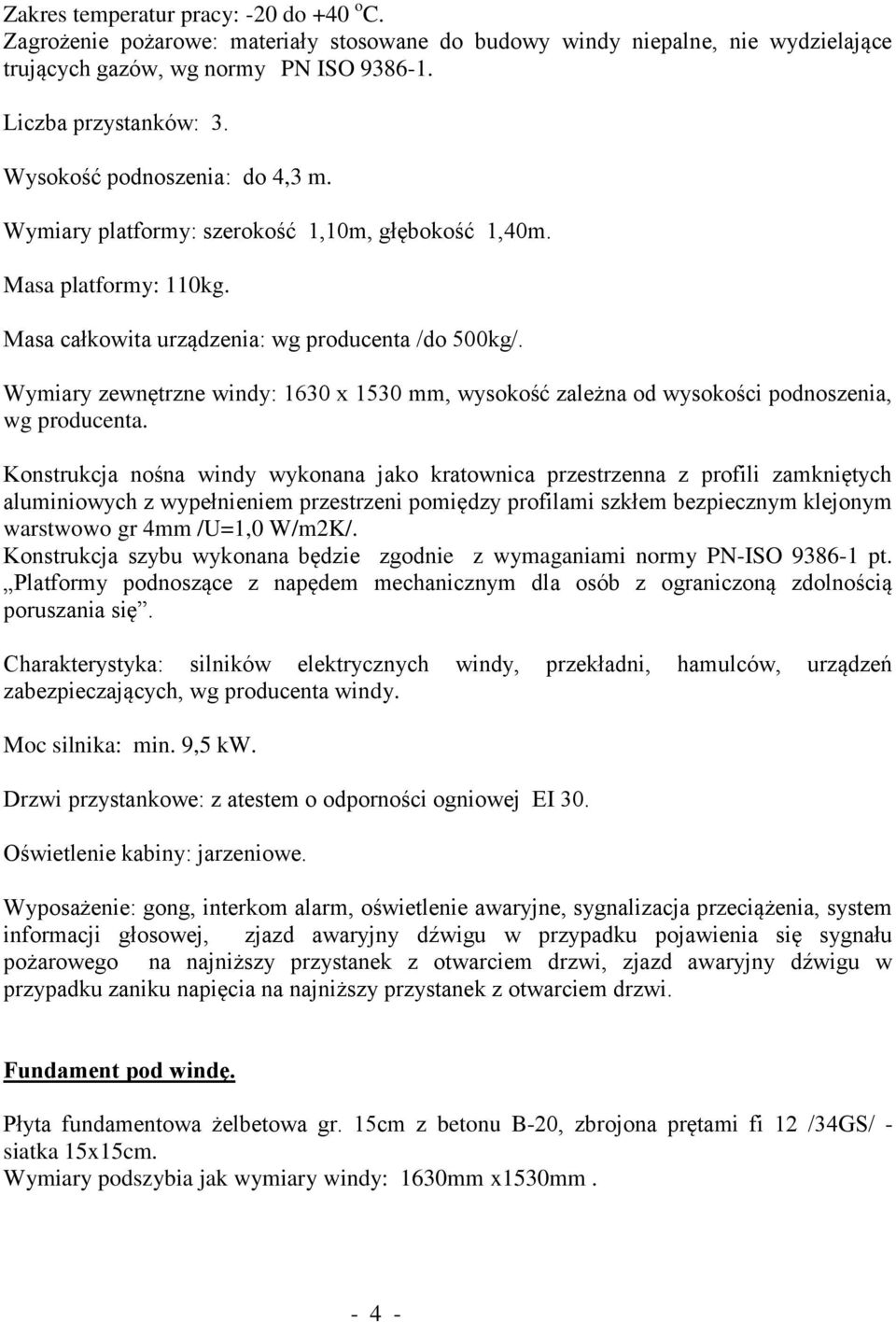

4 Zakres temperatur pracy: -20 do +40 o C. Zagrożenie pożarowe: materiały stosowane do budowy windy niepalne, nie wydzielające trujących gazów, wg normy PN ISO Liczba przystanków: 3. Wysokość podnoszenia: do 4,3 m. Wymiary platformy: szerokość 1,10m, głębokość 1,40m. Masa platformy: 110kg. Masa całkowita urządzenia: wg producenta /do 500kg/. Wymiary zewnętrzne windy: 1630 x 1530 mm, wysokość zależna od wysokości podnoszenia, wg producenta. Konstrukcja nośna windy wykonana jako kratownica przestrzenna z profili zamkniętych aluminiowych z wypełnieniem przestrzeni pomiędzy profilami szkłem bezpiecznym klejonym warstwowo gr 4mm /U=1,0 W/m2K/. Konstrukcja szybu wykonana będzie zgodnie z wymaganiami normy PN-ISO pt. Platformy podnoszące z napędem mechanicznym dla osób z ograniczoną zdolnością poruszania się. Charakterystyka: silników elektrycznych windy, przekładni, hamulców, urządzeń zabezpieczających, wg producenta windy. Moc silnika: min. 9,5 kw. Drzwi przystankowe: z atestem o odporności ogniowej EI 30. Oświetlenie kabiny: jarzeniowe. Wyposażenie: gong, interkom alarm, oświetlenie awaryjne, sygnalizacja przeciążenia, system informacji głosowej, zjazd awaryjny dźwigu w przypadku pojawienia się sygnału pożarowego na najniższy przystanek z otwarciem drzwi, zjazd awaryjny dźwigu w przypadku zaniku napięcia na najniższy przystanek z otwarciem drzwi. Fundament pod windę. Płyta fundamentowa żelbetowa gr. 15cm z betonu B-20, zbrojona prętami fi 12 /34GS/ - siatka 15x15cm. Wymiary podszybia jak wymiary windy: 1630mm x1530mm

5 Pod płytą chudy beton B-10 podsypka żwirowa 15cm pod chudym betonem. Podszybie o głębokości 12cm. Odwodnienie podszybia kratka po środku płyty fundamentowej z odprowadzeniem od kratki rurą pcv fi 110mm z połączeniem z rurą fi 160 odprowadzającą wodę na teren od rury spustowej z dachu budynku. Kamieńsk r....
