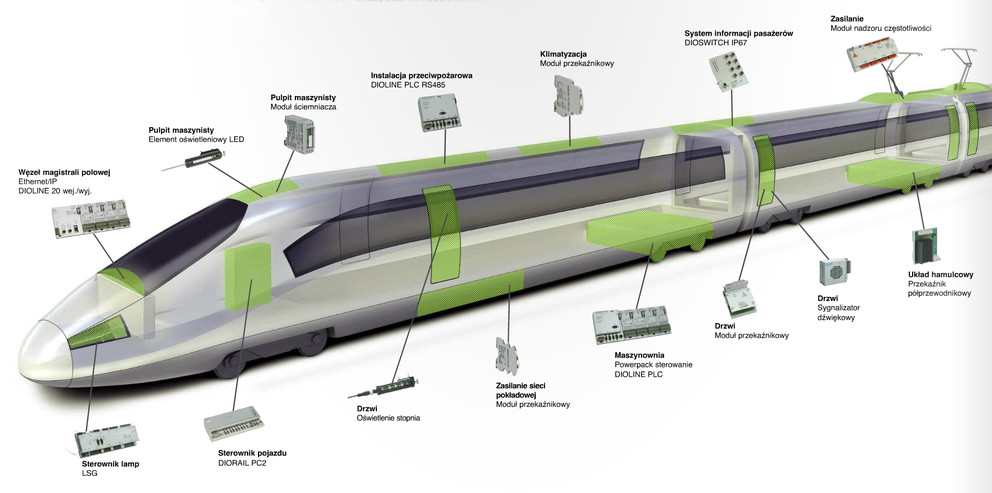

1 Produkty Kontrola, sterowanie i zasilanie Produkty dla przemysłu kolejowego Produkty dla przemysłu kolejowego Sterowniki pojazdów, moduły wejść/wyjść Przekaźniki elektromagnetyczne i SSR, moduły diodowe, przetworniki sygnałów Przegląd produktów Z techniką kolejową firmy LÜTZE TRANSPORTATION jesteście Państwo na właściwych torach! Ekstremalne różnice temperatur, wibracje, uderzenia i silne pola elektryczne to tylko wybrane czynniki, na które narażone są przez dziesiątki lat podzespoły elektroniczne i produkty z zakresu techniki kolejowej. Z tego względu produkty firmy LÜTZE TRANSPORTATION są szczególnie trwałe i niezawodne. Rozwijanie podzespołów dla branży kolejowej wymaga doświadczenia i posiadania obszernej wiedzy dotyczącej warunków pracy układów elektronicznych w pojazdach szynowych. Firma LÜTZE TRANSPORTATION projektuje od dwudziestu lat rozwiązania przeznaczone do tak wymagających zastosowań. Niezliczone pociągi na całym świecie jeżdżą bezpiecznie, dzięki know-how firmy LÜTZE TRANSPORTATION. Oferta firmy LÜTZE TRANSPORTATION zawiera najbardziej zaawansowane produkty które są produkowane w oparciu o najnowsze technologie. Należą do nich: sterowniki, moduły interfejsowe, przekaźniki oraz szeroka gama sygnalizatorów akustycznych i optycznych. Podzespoły firmy LÜTZE TRANSPORTATION dla przemysłu kolejowego są projektowane i produkowane z uwzględnieniem indywidualnych potrzeb klientów. Dział rozwoju i konstrukcji firmy LÜTZE TRANSPORTATION posiada wysokie kompetencje w zakresie doradztwa i rozwoju. Pomaga w realizacji najbardziej skomplikowanych i ambitnych zadań. INFO@PL.OEM.SE, TEL: , FAX: / 10

2 Sterowanie Systemy sterowania i diagnostyki odgrywają istotną rolę w nowoczesnych pojazdach szynowych. Aby zapewnić racjonalne projektowanie i produkcję pojazdów, uwzględniając ciągle wzrastające wymagania w zakresie techniki sterowania, konieczne są koncepcje platform, które umożliwią adaptację do indywidualnych potrzeb. Wszechstronne komponenty sterownicze firmy LÜTZE TRANSPORTATION konsekwentnie są dostosowywane do tych wymagań. W związku z tym dostępne są inteligentne rozwiązania specjalne, jak np. systemy sterowania lampami albo kompletne systemy sterownicze zgodne z normą EN i optymalnym dopasowaniem poszczególnych komponentów. Przykładem takiego rozwiązania jest system DIORAILPC, który obok funkcji sterowania pojazdem zawiera także moduły wej./wyj. z możliwością przyłączania sygnałów o wszystkich poziomach napięć występujących na kolei. Sterownik pojazdu DIORAILPC2 Modułowy komputer sterujący dedykowany do pojazdów szynowych Kompaktowy, łatwy w obsłudze i wydajny do centralnych lub zdecentralizowanych zadań sterowania Do 4 magistrali CAN (MVB w uzgodnieniu z klientem) System programowania IEC do aplikacji wg EN Homologacja wg EN 50155, zakres temperatur Tx (-40 C do +70 C) Sterownik kompaktowy DIOLINE PLC Elastyczna kompaktowa jednostka sterująca do pojazdów szynowych Możliwość pracy jako sterownik do prostych pojazdów, sterownik podsystemu lub jako wydajna bramka do przetwarzania różnych, specyficznych sygnałów z magistral System może obsłużyć do 4 magistrali, możliwość elastycznej konfiguracji jako Ethernet, MVB (slave), złącza CANopen lub CANJ1939 Obsługa protokołów Ethernet: EtherNet/IP i Profinet Aplikacje IEC do zastosowań wg EN Interfejs magistrali L-Bus do lokalnego podłączania modułów wej./wyj. urządzeń DIOLINE Homologacja wg EN 50155, zakres temperatur Tx (-40 C do +70 C) Moduły wejść/wyjść DIOLINE20 INFO@PL.OEM.SE, TEL: , FAX: / 10

3 Solidny system wej./wyj. do zastosowania w pojazdach szynowych Wszechstronny dzięki zastosowaniu wymiennego interfejsu magistrali z MVB (slave), CANopen lub wariantom Ethernet, EtherNet/IP, Profinet Cyfrowe wej./wyj. DC 24 V / DC 36 V / DC 72 V / DC 110 V Analogowe wej./wyj. (prąd/napięcie/temperatura) Homologacja wg. EN 50155, zakres temperatur Tx (-40 C do +70 C) Switche Ethernetowe DIOSWITCH IP67 Switch Ethernetowy 10/100 Mbit/s do zastosowania w pojazdach szynowych 8 portów Standard przyłączy M12 Autonegocjacja Autokrosowanie Homologacja wg EN 50155, zakres temperatur Tx (-40 C do +70 C) INFO@PL.OEM.SE, TEL: , FAX: / 10

4 Interfejs Racjonalizacja projektowania i okablowania pojazdów, optymalne wykorzystanie przestrzeni montażowych to zadania, jakie spełniają interfejsy firmy LÜTZE TRANSPORTATION. Różne urządzenia elektryczne stosowane w pojazdach szynowych bardzo często wymagają sygnałów o określonych parametrach (niezakłóconych, przetworzonych lub wzmocnionych), które pozwalają na komunikację pomiędzy sterownikiem a elementem wykonawczym. W tym celu technologia interfejsu została zoptymalizowana przez firmę LÜTZE TRANSPORTATION. Innowacyjne, dedykowane dla tego typu pojazdów urządzenia łączą funkcje, które do tej pory wymagały użycia całej serii pojedynczych elementów. Pozwalają one zminimalizować wymaganą powierzchnię i uprościć projektowanie oraz okablowanie. Szeroki zakres standardowych produktów obejmuje liczne zastosowania, i jest perfekcyjnie uzupełniony przez indywidualne dostosowania, które są zaprojektowane zgodnie ze specyfikacją klienta. Filtry przeciwzakłóceniowe Filtr przeciwzakłóceniowy Filtr przeznaczony do większości typów styczników powszechnie stosowanych w pojazdach szynowych. Rozwiązanie łatwo zintegrować w celu tłumienia zakłóceń Dostępne są liczne warianty do różnych typów i różnych napięć, które najczęściej mogą być montowane bezpośrednio przy styczniku, np. typ obudowy S7A, który można instalować m.in. na stycznikach AEG typu LS4, LS7, SH4, SH8 i SH14 oraz stycznikach ABB różnych typów Moduły diodowe i rezystancyjne Moduł diodowy o szerokości 6,2 mm Moduły diodowe firmy LÜTZE TRANSPORTATION, to uniwersalne rozwiązania do zastosowania w miejscach o ograniczonej powierzchni, wykorzystujące diody odsprzęgające i zabezpieczające Pomagają zminimalizować nakłady na połączenia, np. przy odsprzęganiu systemów sygnalizacji zakłóceń Jako wersje o dowolnych funkcjach z maksymalnie 22 pojedynczymi diodami zapewniają bardzo dużą elastyczność w przypadku różnych zastosowań, np. moduł 3-diodowy LÜTZE , mimo minimalnych wymagań przestrzennych (tylko 6,2 mm) oferuje trzy diody o dowolnych funkcjach typu EM513 (1 A/1600 V), które można podłączyć poprzez zaciski sprężynowe Moduły do montażu komponentów elektronicznych INFO@PL.OEM.SE, TEL: , FAX: / 10

5 Moduły do montażu komponentów elektronicznych Urządzenie pozwala rozwiązywać w prosty sposób powszechnie występujące problemy z montażem rezystorów, diod lub przekaźników do zadań specjalnych na szynie montażowej Równocześnie dzięki zintegrowanym zaciskom sprężynowym oferują niezawodną technikę przyłączeniową Dla optymalnego dopasowania wszystkich elementów dostępne są moduły o różnych kształtach ze zmienną liczbą punktów przyłączeniowych i miejsc do montażu Przekaźniki Moduły przekaźnikowe Dostępne z wymiennym lub wbudowanym na stałe przekaźnikiem, zawierają zestyk przełączny Obudowa wyposażona w zaciski srężynowe dostępne od góry Możliwość stosowania grzebieni mostkujących w każdym porcie poprawia przejrzystość połączeń Dostępne dla wszystkich napięć roboczych występujących na kolei Przekaźniki funkcyjne Przekaźniki czasowe z opóźnieniem wyłączenia Przekaźnik czasowy dostarczany jest z fabrycznie ustawionymi parametrami. Nie ma konieczności ustawiania żądanych parametrów przy wykorzystaniu przełączników lub potencjometrów. Ze względu na brak elementów regulacyjnych nie ma zagrożenia zmiany nastawionych parametrów podczas eksploatacji Szeroki zakres napięć zasilania oraz wejść sterowniczych pozwala na eksploatację na wszystkich typowych napięciach występujących na kolei od 24 VDC do 110 VDC Jeżeli podczas eksploatacji konieczne okażą się zmiany funkcji czasowej: To dzięki zintegrowanemu złączu parametryzującemu przekaźnik można bez problemu i w każdej chwili przeprogramować Przekaźniki półprzewodnikowe INFO@PL.OEM.SE, TEL: , FAX: / 10

6 Przekaźnik tranzystorowy 25 A Często uruchamiane mechaniczne elementy przełączające wymagają regularnej konserwacji. W przypadku wysokich prądów stałych zestyki ulegają zniszczeniu np. przez zgrzanie Bezstykowe elementy przełączające, jak ten przekaźnik półprzewodnikowy 25 A, okazują się pomocne w takich sytuacjach Firma LÜTZE TRANSPORTATION posiada w ofercie przekaźniki półprzewodnikowe o zdolności łączeniowej do 100 A dla wszystkich typowych napięć pokładowych Opcjonalne wyjścia diagnostyczne do sygnalizacji zwarcia, przeciążenia i przerwania przewodu ułatwiają wykrywanie usterek i zwiększają niezawodność Przetworniki wartości pomiarowych Przetworniki wartości pomiarowych Sterowniki pojazdów wymagają doprowadzenia sygnałów analogowych o określonych parametrach, firma LÜTZE TRANSPORTATION oferuje rozwiązania spełniające te wymagania Przetwornik sygnałów umożliwia przekonwertowanie napięcia DC V na standardowy sygnał 0-10 V Równocześnie zapewnia separację galwaniczną pomiędzy wejściem i wyjściem Regulatory temperatury Regulator kompaktowy do ogrzewania podłóg/szyb Dzięki połączeniu regulatora temperatury i stopnia końcowego mocy w jednym urządzeniu, regulator kompaktowy spełnia wszystkie trzy wymagania stawiane komponentom kolejowym firmy LÜTZE TRANSPORTATION: Racjonalnie: stopnie końcowe są bezpośrednio połączone z regulatorami temperatury. Należy jedynie podłączyć czujniki PT1000 i elementy grzejne, skomplikowane okablowanie pomiędzy regulatorem a sterowaniem ogrzewania nie jest potrzebne Kompaktowo: jedno urządzenie obsługuje maksymalnie cztery obwody grzewcze. Dla każdego obwodu grzewczego dostępne jest wyjście mocy, które może być obciążone prądem do 10 A Korzystnie pod względem kosztów: brak konieczności stosowania dodatkowego okablowania pozwala na znaczne obniżenie kosztów Konwertery DC/DC INFO@PL.OEM.SE, TEL: , FAX: / 10

7 Konwertery DC/DC Często dla małych odbiorników energii elektrycznej, w pojazdach z siecią pokładową DC 110 V należy udostępnić w łatwy sposób napięcie zasilające DC 24 V Dzięki szerokiej ofercie odpowiednich przetworników DC/DC firma LÜTZE TRANSPORTATION oferuje liczne, skrojone na miarę rozwiązania przetworników o mocy 6-50 W Nasz najmniejszy wariant w kompaktowej obudowie, instalowanej na szynie montażowej, zapewnia na przykład moc 6 W przy napięciu DC 24 V Moduły specjalne Przekaźnik zmierzchowy Zadania specjalne wymagają idealnie dopasowanych rozwiązań. Jeżeli w szerokiej ofercie firmy LÜTZE TRANSPORTATION nie znajdziecie Państwo odpowiedniego rozwiązania, prosimy o kontakt. Dzięki naszemu wieloletniemu doświadczeniu w dziedzinie elektroniki możemy stworzyć także komponenty indywidualnie dostosowane do aktualnego projektu. Doskonałym przykładem takiego rozwiązania jest przełącznik zmierzchowy , który w kolejkach metra automatycznie włącza i wyłącza oświetlenie wewnętrzne w zależności od natężenia oświetlenia dziennego INFO@PL.OEM.SE, TEL: , FAX: / 10

8 Sygnalizacja Przyrządy sterujące i sygnalizujące Aby w sterowni wszystko było pod kontrolą, zaprojektowaliśmy niewymagające konserwacji, trwałe i ergonomiczne elementy LED (wskazujące i oświetleniowe) oraz sygnalizatory akustyczne. Urządzenia te już wielokrotnie sprawdziły się w praktyce. Indywidualnie zaprojektowane rozwiązaniatakże dla Państwa? Ależ oczywiście! Sygnalizatory świetlne LED Tablica sygnalizatorów świetlnych 3x3 Komunikaty i ostrzeżenia są wizualizowane na tablicy 3x3 poprzez energooszczędne i niewymagające konserwacji płaskie segmenty LED Napięcie zasilające elementy LED jest galwanicznie odizolowane od sygnałów sterujących co umożliwia sterownikowi bezpośrednie zarządzanie wyświetlanymi komunikatami Tym samym można zrezygnować z elementów sprzęgających Elementy oświetleniowe LED Elementy oświetleniowe w technice LED Uniwersalne elementy oświetleniowe umożliwiają zastąpienie żarówek rurowych trwałą techniką LED w licznych aplikacjach, jak np. oświetlenie rozkładu jazdy lub instrumentów i konsoli Dla ułatwienia instalacji elementów oświetleniowych LED na pulpicie sterowniczym dostępne są różne opcje montażowe Dostępne jest również wykonanie o stopniu ochrony IP67 do zastosowania na zewnątrz pojazdu np. do oświetlenia stopni Elementy oświetleniowe dla okrągłych przyrządów Element oświetleniowy dla okrągłych przyrządów Okragłe przyrządy o średnicy 60 mm mogą być podświetlane diodami LED o długiej żywotności Trzy diody umieszczone z każdej strony przyrządu zapewniają równomierne i jasne oświetlenie, a tym samym doskonałą czytelność Dzięki kompaktowej konstrukcji element oświetleniowy jest odpowiedni zarówno do nowych projektów, jak i do modernizacji INFO@PL.OEM.SE, TEL: , FAX: / 10

9 Sterowniki zewnętrznego oświetlenia pojazdu LSG3 Sterownik lamp do sterowania zewnętrznym oświetleniem pojazdów szynowych Umożliwia realizację różnych kombinacji oświetlenia w małym wymiarze Bezpośrednie podłączenie maksymalnie 49 elementów świetlnych Sterowanie i diagnostyka poprzez CANopen Obszerne funkcje diagnostyki lamp i modułów Ograniczanie napięcia (PWM) w celu zapewnienia maksymalnej żywotności lamp Może być wykorzystywany do sterowania lamp LED Ściemniacze Ściemniacze W zakresie ergonomicznego kształtowania pulpitu maszynisty podzespoły te pozwalają na łatwą regulację natężenia oświetlenia instrumentów, sygnalizatorów świetlnych i punktowego oświetlenia halogenowego Podzespoły w różnych wersjach nadają się do sterowania żarówek, halogenowego oświetlenia punktowego i diod LED, napięciem DC 24 V i DC 110 V oraz prądem wyjściowym do 2 A Sterowanie odbywa się z wykorzystaniem potencjometru Moduły brzęczyków Uniwersalny moduł brzęczyka Ten uniwersalny moduł jest dobrym rozwiązaniem do sygnalizacji akustycznej w najróżniejszych aplikacjach. Parametryzacja dźwięków jest dokonywana zgodnie z ustawieniami klienta, przy czym możliwe jest ustawianie priorytetu (np. Dźwięk sygnalizacji pożaru ) Dobór dźwięków odbywa się przy pomocy ośmiu wejść cyfrowych z dużym zakresem napięciowym. Urządzenie nadaje się do stosowania w obwodach zasilanych standardowymi napięciami dostępnymi w pojazdach szynowych Głośność można dopasowywać lokalnie przy pomocy zintegrowanego potencjometru Dodatkowe funkcje mogą być przyporządkowane dzięki wykorzystaniu przełącznika DIP-switch INFO@PL.OEM.SE, TEL: , FAX: / 10

10 Broszura produktowa TEL: , FAX: / 10
