1 Instrukcja modułu przekaźnikowego 4 x 16A (IMD4REL) Model nr: 1810/1821 Wersja dokumentu: 4.0 Data aktualizacji: 26 października 2016 Spółka Inżynierów SIM Sp. z o.o. Adres siedziby firmy: ul. Stefczyka 34, LUBLIN info@sim.com.pl, NIP Sekretariat (0-81) fax (0-81) Dział Obsługi Klienta tel. (0-81) Serwis (0-81)

2 SPIS TREŚCI: 1. ZASADY BEZPIECZEŃSTWA ŚRODOWISKO CHARAKTERYSTYKA OGÓLNA MODUŁU OPIS OGÓLNY FUNKCJE REALIZOWANE PRZEZ MODUŁ PARAMETRY TECHNICZNE PARAMETRY MECHANICZNE PARAMETRY ŚRODOWISKOWE Eksploatacja Przechowywanie PARAMETRY ELEKTRYCZNE Zasilanie Interfejs danych CAN DANE ZESTYKÓW PRZEKAŹNIKA MONTAŻ OSTRZEŻENIA I WYMOGI DLA INSTALATORA OPIS ZŁĄCZY ELEKTRYCZNYCH I SYGNALIZACJI SCHEMAT PODŁĄCZENIA SIM Sp. z o.o.

3 1. Zasady bezpieczeństwa Ostrzeżenie napięcie elektryczne! Prace instalacyjne w sieci pod napięciem 230V powinna wykonywać tylko osoba przeszkolona, posiadająca odpowiednie uprawnienia; Prace instalacyjne okablowania i modułów DomatiQ powinna przeprowadzać osoba tylko i wyłącznie przeszkolona; Prace bez przeszkolenia mogą prowadzić do poważnych szkód rzeczowych pożar, a także utraty zdrowia lub życia; Wymogi instalacyjne - ostrzeżenie Urządzenie należy wyłącznie stosować zgodnie z przeznaczeniem oraz odpowiednimi komponentami i specyfikacją techniczną opisaną w dalszej części instrukcji (pkt. 5.1 Ostrzeżenia i wymogi dla instalatora) Jeśli powyższe minimalne wymogi nie zostaną spełnione lub zlekceważone, to wtedy tylko i wyłącznie użytkownik ponosi odpowiedzialność za wszelkie uszkodzenia mienia, sprzętu lub obrażenia ciała czy utratę życia. 2. Środowisko Ochrona środowiska Urządzeń elektrycznych i elektronicznych nie wolno wyrzucać do śmieci; Urządzenie mogą zawierać cenne surowce, które mogą zostać ponownie wykorzystane; Na tego typu urządzenia są przeznaczone odpowiednie pojemniki lub autoryzowane punkty skupu/utylizacji odpadów; 3 SIM Sp. z o.o.

4 3. Charakterystyka ogólna modułu 3.1 Opis ogólny Moduł wyjściowy/przekaźnikowy (aktor) IMD4REL składa się z czterech 16A wyjść przekaźnikowych NO (normalnie otwarte). Styki przekaźnika mogą być wyzwalane ręcznie, za pomocą dodatkowych przycisków (podłączanych do modułu) bądź poprzez magistralę CAN z innego modułu wejściowego/sterującego (sensora): moduł temperaturowy, moduł wilgotności, moduł natężenia światła, moduł wejść/przycisków, moduł zegara, Podstawową funkcją modułu jest niezależne sterowanie typu włącz/wyłącz czteroma różnymi odbiornikami którymi dla przykładu są: oświetlenie, ogrzewanie, wentylacja, elektrozawory, styczniki, i itp. Styki przekaźnika wyzwalane są rozkazami wysyłanymi z modułów sterujących/wejściowych po magistrali CAN bądź lokalnie przez przyciśnięcie jednego z 4-ech przycisków podłączonych do modułu. Załączenie sygnalizowane jest wskaźnikiem diodowym LED (kolor czerwony) na przednim panelu modułu. Urządzenie jest zamknięte w obudowie typu MODULBOX o szerokości 4M montowanego na szynę DIN TH35 zgodnej z normą DIN oraz DIN EN Funkcje realizowane przez moduł W module IMD4REL mamy do dyspozycji dwa niezależne kanały przekaźnikowe. Każdy z nich może pracować w innym trybie czasowym wyzwalanym oddzielnym wyzwalaczem. Tryby czasowe w aplikacji Konfigurator są nazywane akcjami. Wyzwalacze to różnego rodzaju moduły, które wysyłają do systemu informacje z otoczenia. Możemy stosować przyciski, styki dwustanowe, zwierne, rozwierne, oraz wirtualne przyciski z takich modułów jak zegar, czujnik wilgotności czy oświetlenia. W akcjach rozróżniane są następujące rodzaje działania wyzwalaczy: 4 SIM Sp. z o.o.

5 wciśnięcie przycisku zwarcie rozwarcie długie wciśnięcie Spis akcji dostępnych w module: Włącz/Wyłącz Wyłącz Włącz Przełącz Zgodnie z suwakiem Zwiększ jasność Zmniejsz jasność Ustaw wartość domyślną Włącz/wyłącz po czasie Wyłącznik schodowy Przełącz zapamiętany Sekwencyjne ściemnianie Włącz płynnie Wyłącz płynnie Włącz/wyłącz płynnie Przełącz/ściemniacz Migaj Odwrotny włącz/wyłącz 4. Parametry techniczne 4.1 Parametry mechaniczne Standardowa obudowa modułowa na szynę DIN TH35 o szerokości 4M równej 71,5 mm wykonana z materiału ABS w kolorze RAL 7035 o stopniu ochrony IP20 5 SIM Sp. z o.o.

6 Parametr Szerokość Wysokość Głębokość Waga Wartość 71,5 mm 90,5 mm 61,5 mm 0,3 kg 4.2 Parametry środowiskowe Eksploatacja Parametr Zakres temperatury Wilgotność względna Wartość 0 50 C 5 90 % bez kondensacji 6 SIM Sp. z o.o.

7 4.2.2 Przechowywanie Parametr Zakres temperatury Wilgotność względna Wartość C 5-90 % bez kondensacji 4.3 Parametry elektryczne Zasilanie Parametr Napięcie zasilania Pobór mocy max Wartość 12 18V DC 1,2 W (12V DC) Interfejs danych CAN Napięcie na magistrali recesywny Stan magistrali dominujący CAN H 2,5 V 3,5 V CAN L 2,5 V 1,5 V Dopuszczalne napięcie różnicowe U0= CANH CANL 0 0,5 V 0,9 2,0 V 7 SIM Sp. z o.o.

8 Rys. 1 Poziomy napięć dla interfejsu CAN 4.4 Dane zestyków przekaźnika Parametr Wartość Ilość wyjść 4 Prąd znamionowy Max. napięcie zestyków AC / DC Znamionowy prąd obciążenia w kat. AC1 Znamionowy prąd obciążenia w kat DC1 Max. moc łączeniowa dla AC1 Max. częstość łączenia przy obciążeniu znamionowym w kategorii AC1 Max. częstość łączeń bez obciążenia 16 A 400V / 300V 16A / 250V AC 16A / 24V DC 4000 VA 600 cykli / h cykli / h 8 SIM Sp. z o.o.

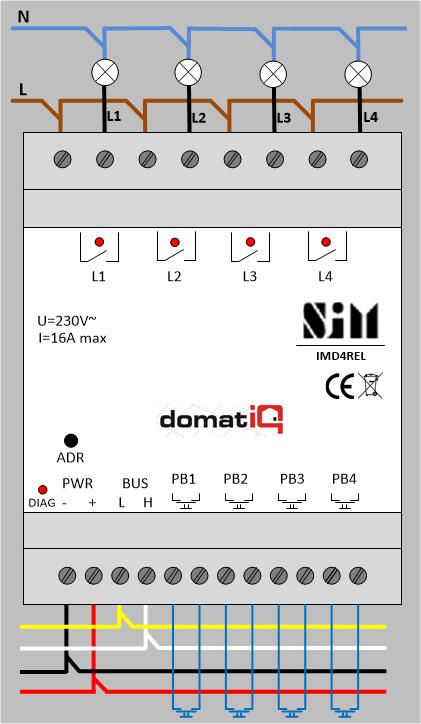

9 5. Montaż 5.1 Ostrzeżenia i wymogi dla instalatora Ostrzeżenia i wymogi: Przed montażem/demontażem odłączyć napięcie sieciowe 230V; Przed montażem/demontażem należy upewnić się czy urządzenie nie jest pod napięciem; Należy stosować odpowiednie ubranie, wyposażenie ochronne; Należy stosować odpowiednie (atestowane) narzędzia i przyrządy pomiarowe; Należy zweryfikować rodzaj sieci zasilającej i zapewnić odpowiednie warunki przyłączeniowe (np. uziemienie, itp.); Należy przestrzegać wskazówek dotyczących montażu i podłączeń elektrycznych; Instalacja nie powinna przekraczać parametrów progowych urządzenia wymienionych w specyfikacji technicznej; 5.2 Opis złączy elektrycznych i sygnalizacji Złącza elektryczne to wysokiej klasy listwy montażowe, wielostykowe, rozłączane, kątowe z cynowanymi stykami do przewodu o maksymalnym polu przekroju 2,5 mm 2. Listwy montażowe występują po obu stronach modułu gdzie jedna strona to część związana z wyjściem a druga z zasilaniem, interfejsem CAN i przyciskami. 9 SIM Sp. z o.o.

10 Złącza 1-8: wyjścia styków przekaźnika do sterowania 4-ma obwodami Sygnalizacja zadziałania wysterowanego wyjścia Sygnalizacja diagnostyki Styki 7 i 8 do podłączenia zasilania modułu. Styki 9 i 10 do podłączenia magistrali CAN Złącza dla przycisków do ręcznego załączania wyjść 4 kanałów przekaźnika 10 SIM Sp. z o.o.
