2 Przedstawiamy Państwu najnowszą linię produktów z serii "BEZPRZEWODOWY DOM". Produkty powstały z myślą o tym, aby bezprzewodowa technologia sterowania mogła zawitać do każdego domu. Produkty linii "BEZPRZEWODOWY DOM" charakteryzuje doskonała jakość wykonania, łatwość montażu oraz bezawaryjność. Od dziś możesz włączać i wyłączać dowolne urządzenie lub oświetlenie bezprzewodowo. Za pomocą systemu kontrolnego BEZPRZEWODOWY DOM, można włączyć, wyłączyć urządzenia elektryczne, lub przyciemnić lampy przy użyciu pilota z odległości do 50 metrów. Komunikacja pomiędzy poszczególnymi elementami odbywa się poprzez zakodowany sygnał regulowany przez użytkownika. Poszczególne elementy serii BEZPRZEWODOWY DOM sprzedawane są osobno, lub jako zestaw. ELEMENTY SYSTEMU BEZPRZEWODOWY WŁĄCZNIK DO WBUDOWANIA Kompaktowy włącznik bezprzewodowy Możliwość montażu w większości dostępnych puszek elektrycznych Zdalne włączanie urządzeń oraz oświetlenia do 1000 W Sterowanie dowolnym pilotem z serii bezprzewodowy dom do 50 metrów UWAGA!!! Możliwość konfiguracji w pilocie 4-kanałowym tylko pod przyciskami A B C Wymiary urządzenia: 52 x 52 x 26 mm Wymiary opakowania: 100 x 200 x 30 mm BEZPRZEWODOWY ŚCIEMNIACZ DO WBUDOWANIA Kompaktowy ściemniacz bezprzewodowy do tradycyjnych żarówek 230V Możliwość montażu w większości dostępnych puszek elektrycznych Zdalne ściemnianie i włączanie oświetlenia do 100 W Sterowanie dowolnym pilotem z serii bezprzewodowy dom do 50 metrów UWAGA!!! Możliwość konfiguracji w pilocie 4-kanałowym tylko pod przyciskami A B C Wymiary urządzenia: 52 x 52 x 26 mm Wymiary opakowania: 100 x 200 x 30 mm BEZPRZEWODOWY ŚCIEMNIACZ - ŁĄCZNIK ŻARÓWKI E27 Bezprzewodowy łącznik lampy do tradycyjnych żarówek 230V z gwintem E27 Do montażu w istniejących punktach oświetlenia Zdalne ściemnianie i włączanie oświetlenia do 60 W Sterowanie dowolnym pilotem z serii bezprzewodowy dom do 50 metrów Wymiary urządzenia: 114 x 62 x 62 mm Wymiary opakowania: 130 x 200 x 60 mm

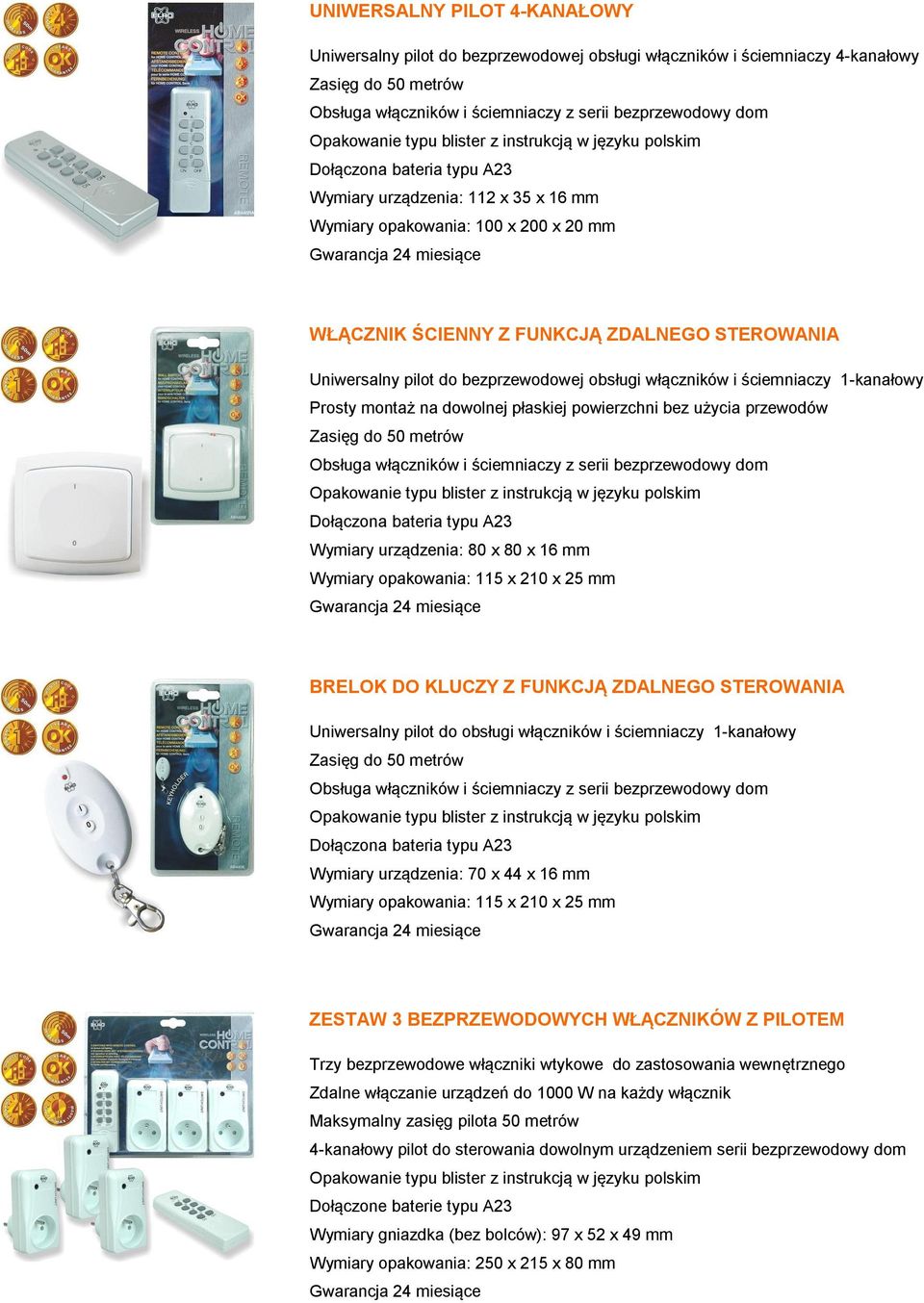

3 UNIWERSALNY PILOT 4-KANAŁOWY Uniwersalny pilot do bezprzewodowej obsługi włączników i ściemniaczy 4-kanałowy Zasięg do 50 metrów Obsługa włączników i ściemniaczy z serii bezprzewodowy dom Dołączona bateria typu A23 Wymiary urządzenia: 112 x 35 x 16 mm Wymiary opakowania: 100 x 200 x 20 mm WŁĄCZNIK ŚCIENNY Z FUNKCJĄ ZDALNEGO STEROWANIA Uniwersalny pilot do bezprzewodowej obsługi włączników i ściemniaczy 1-kanałowy Prosty montaż na dowolnej płaskiej powierzchni bez użycia przewodów Zasięg do 50 metrów Obsługa włączników i ściemniaczy z serii bezprzewodowy dom Dołączona bateria typu A23 Wymiary urządzenia: 80 x 80 x 16 mm Wymiary opakowania: 115 x 210 x 25 mm BRELOK DO KLUCZY Z FUNKCJĄ ZDALNEGO STEROWANIA Uniwersalny pilot do obsługi włączników i ściemniaczy 1-kanałowy Zasięg do 50 metrów Obsługa włączników i ściemniaczy z serii bezprzewodowy dom Dołączona bateria typu A23 Wymiary urządzenia: 70 x 44 x 16 mm Wymiary opakowania: 115 x 210 x 25 mm ZESTAW 3 BEZPRZEWODOWYCH WŁĄCZNIKÓW Z PILOTEM Trzy bezprzewodowe włączniki wtykowe do zastosowania wewnętrznego Zdalne włączanie urządzeń do 1000 W na każdy włącznik Maksymalny zasięg pilota 50 metrów 4-kanałowy pilot do sterowania dowolnym urządzeniem serii bezprzewodowy dom Dołączone baterie typu A23 Wymiary gniazdka (bez bolców): 97 x 52 x 49 mm Wymiary opakowania: 250 x 215 x 80 mm

4 ZESTAW 2 BEZPRZEWODOWYCH WŁĄCZNIKÓW Z PILOTEM IP44 Dwa bezprzewodowe włączniki wtykowe do zastosowania zewnętrznego Klasa szczelności IP44 Zdalne włączanie urządzeń do 1000 W na każdy włącznik Maksymalny zasięg pilota 50 metrów 4-kanałowy pilot do sterowania dowolnym urządzeniem serii bezprzewodowy dom Dołączone baterie typu A23 Wymiary gniazdka (bez bolców): 97 x 56 x 49 mm Wymiary opakowania: 190 x 200 x 80 mm AUTOMATYCZNY WŁĄCZNIK Z CZUJNIKIEM RUCHU Włącznik z czujnikiem ruchu do montażu w sufitach podwieszanych oraz dachu Automatyczne włączanie / wyłączanie urządzeń i oświetlenia do 2000 W Obszar detekcji 360, max. wys. 5 metrów, max. szer. 14 metrów Regulacja czułości światła oraz czasu wyłączenia Wymiary urządzenia: 86 x 86 x 70 mm Wymiary opakowania 200 x 130 x 50 mm AUTOMATYCZNY WŁĄCZNIK Z CZUJNIKIEM RUCHU Włącznik z czujnikiem ruchu do montażu natynkowego oraz ściennego Automatyczne włączanie / wyłączanie urządzeń i oświetlenia do 2000 W Obszar detekcji 360, max. wys. 5 metrów, max. szer. 14 metrów Regulacja czułości światła oraz czasu wyłączenia Wymiary urządzenia: 86 x 86 x 55 mm Wymiary opakowania: 200 x 130 x 50 mm

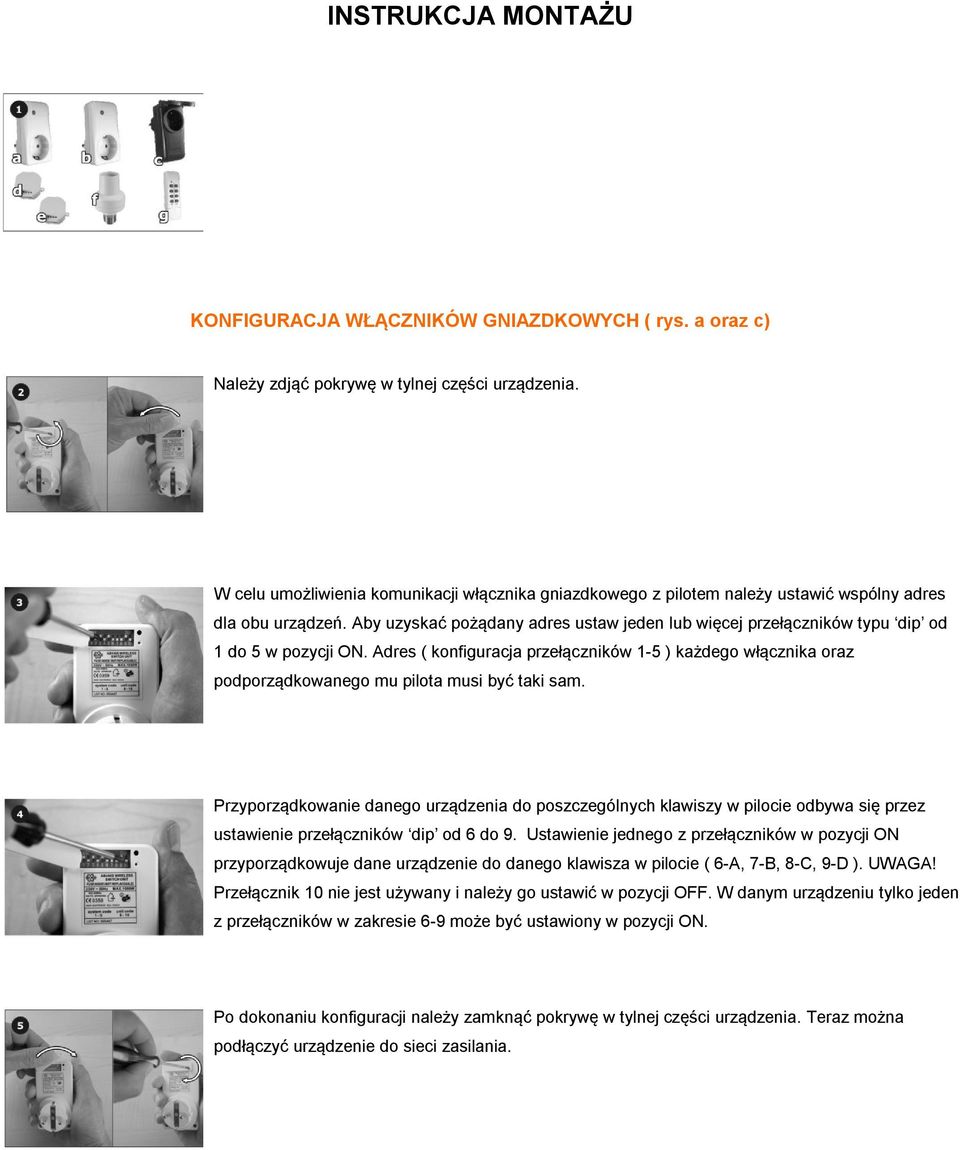

5 INSTRUKCJA MONTAŻU KONFIGURACJA WŁĄCZNIKÓW GNIAZDKOWYCH ( rys. a oraz c) Należy zdjąć pokrywę w tylnej części urządzenia. W celu umożliwienia komunikacji włącznika gniazdkowego z pilotem należy ustawić wspólny adres dla obu urządzeń. Aby uzyskać pożądany adres ustaw jeden lub więcej przełączników typu dip od 1 do 5 w pozycji ON. Adres ( konfiguracja przełączników 1-5 ) każdego włącznika oraz podporządkowanego mu pilota musi być taki sam. Przyporządkowanie danego urządzenia do poszczególnych klawiszy w pilocie odbywa się przez ustawienie przełączników dip od 6 do 9. Ustawienie jednego z przełączników w pozycji ON przyporządkowuje dane urządzenie do danego klawisza w pilocie ( 6-A, 7-B, 8-C, 9-D ). UWAGA! Przełącznik 10 nie jest używany i należy go ustawić w pozycji OFF. W danym urządzeniu tylko jeden z przełączników w zakresie 6-9 może być ustawiony w pozycji ON. Po dokonaniu konfiguracji należy zamknąć pokrywę w tylnej części urządzenia. Teraz można podłączyć urządzenie do sieci zasilania.

6 Do zastosowania na zewnątrz urządzenie należy zamontować w taki sposób, aby pokrywę otwierać w górę. KONFIGURACJA WŁĄCZNIKÓW ORAZ ŚCIEMNIACZY DO WBUDOWANIA ( d oraz e ) W celu umożliwienia komunikacji włącznika, lub ściemniacza z pilotem należy ustawić wspólny adres dla obu urządzeń. Aby uzyskać pożądany adres ustaw jeden lub więcej przełączników typu dip od 1 do 5 w pozycji ON. Adres ( konfiguracja przełączników 1-5 ) każdego włącznika lub ściemniacza oraz podporządkowanego mu pilota musi być taki sam. Przyporządkowanie danego urządzenia do poszczególnych klawiszy w pilocie odbywa się przez ustawienie przełączników dip od 6 do 8. Ustawienie jednego z przełączników w pozycji ON przyporządkowuje dane urządzenie do danego klawisza w pilocie ( 6-A, 7-B, 8-C ). UWAGA!!! Urządzenie nie jest obsługiwane przez klawisz D w pilocie 4-kanałowym Urządzenia do wbudowania mogą być montowane w instalacjach świetlnych Urządzenia do wbudowania mogą być montowane w puszkach elektrycznych Urządzenia do wbudowania mogą być montowane w skrzynce kablowej Źródło zasilania powinno być podłączone do urządzenia tak, jak to pokazano na rysunku. UWAGA! Ściemniacz może być używany tylko z oświetleniem żarowym zasilanym napięciem 230V. W żadnym wypadku nie należy do niego podłączać oświetlenia energooszczędnego ( w tym LED ).

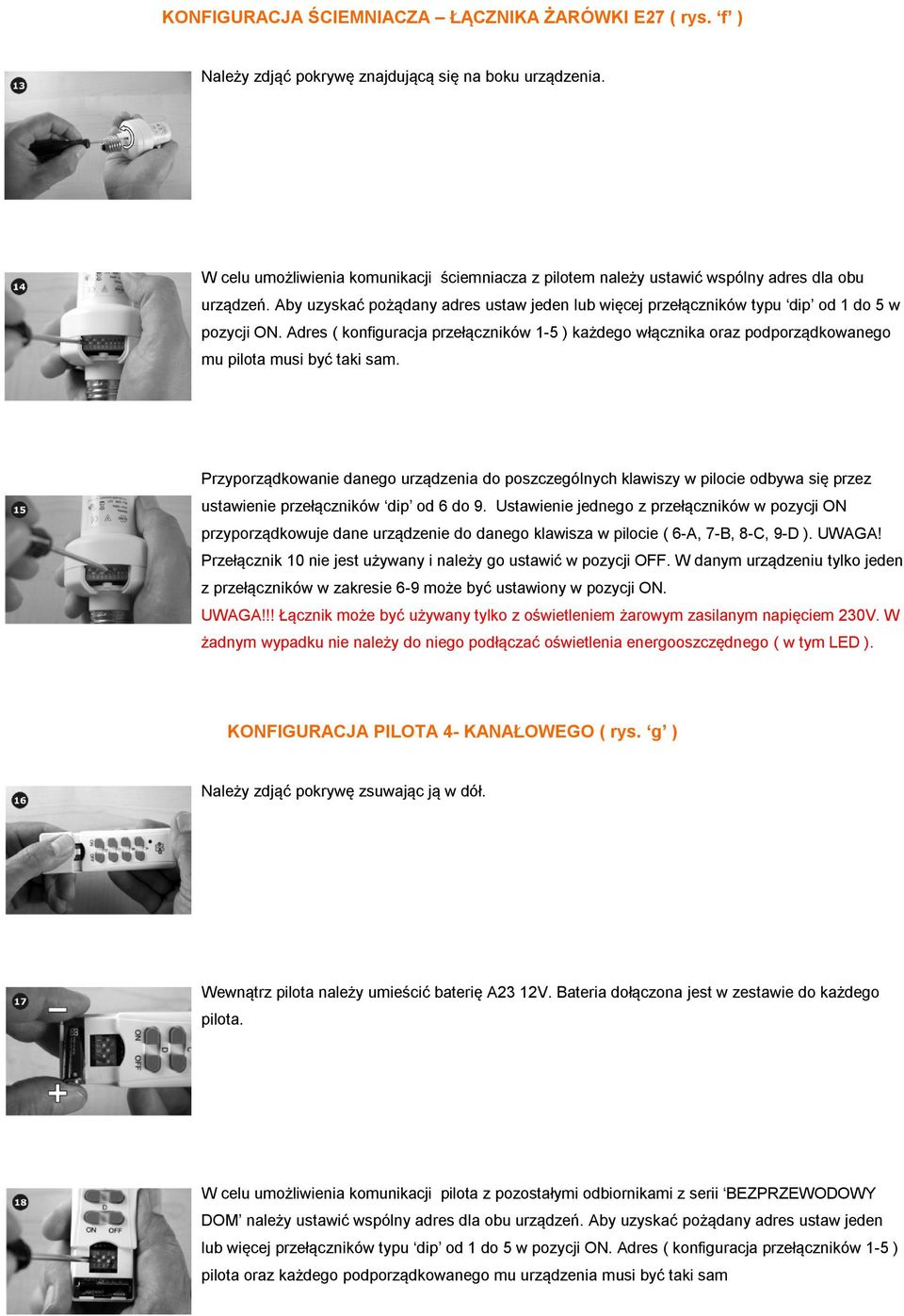

7 KONFIGURACJA ŚCIEMNIACZA ŁĄCZNIKA ŻARÓWKI E27 ( rys. f ) Należy zdjąć pokrywę znajdującą się na boku urządzenia. W celu umożliwienia komunikacji ściemniacza z pilotem należy ustawić wspólny adres dla obu urządzeń. Aby uzyskać pożądany adres ustaw jeden lub więcej przełączników typu dip od 1 do 5 w pozycji ON. Adres ( konfiguracja przełączników 1-5 ) każdego włącznika oraz podporządkowanego mu pilota musi być taki sam. Przyporządkowanie danego urządzenia do poszczególnych klawiszy w pilocie odbywa się przez ustawienie przełączników dip od 6 do 9. Ustawienie jednego z przełączników w pozycji ON przyporządkowuje dane urządzenie do danego klawisza w pilocie ( 6-A, 7-B, 8-C, 9-D ). UWAGA! Przełącznik 10 nie jest używany i należy go ustawić w pozycji OFF. W danym urządzeniu tylko jeden z przełączników w zakresie 6-9 może być ustawiony w pozycji ON. UWAGA!!! Łącznik może być używany tylko z oświetleniem żarowym zasilanym napięciem 230V. W żadnym wypadku nie należy do niego podłączać oświetlenia energooszczędnego ( w tym LED ). KONFIGURACJA PILOTA 4- KANAŁOWEGO ( rys. g ) Należy zdjąć pokrywę zsuwając ją w dół. Wewnątrz pilota należy umieścić baterię A23 12V. Bateria dołączona jest w zestawie do każdego pilota. W celu umożliwienia komunikacji pilota z pozostałymi odbiornikami z serii BEZPRZEWODOWY DOM należy ustawić wspólny adres dla obu urządzeń. Aby uzyskać pożądany adres ustaw jeden lub więcej przełączników typu dip od 1 do 5 w pozycji ON. Adres ( konfiguracja przełączników 1-5 ) pilota oraz każdego podporządkowanego mu urządzenia musi być taki sam

8 KONFIGURACJA PILOTA ŚCIENNEGO Należy zdjąć pokrywę czołową poprzez włożenie śrubokręta w przygotowaną do tego celu szczelinkę. Wewnątrz pilota należy umieścić baterię A23 12V. Bateria dołączona jest w zestawie do każdego pilota. W celu umożliwienia komunikacji pilota z pozostałymi odbiornikami z serii BEZPRZEWODOWY DOM należy ustawić wspólny adres dla obu urządzeń. Aby uzyskać pożądany adres ustaw jeden lub więcej przełączników typu dip od 1 do 5 w pozycji ON. Adres ( konfiguracja przełączników 1-5 ) pilota oraz każdego podporządkowanego mu urządzenia musi być taki sam Po dokonaniu konfiguracji należy zamknąć pokrywę czołową wciskając ja w obudowę. UWAGA! Ten pilot obsługuje tylko jeden kanał ( A ). ZASTOSOWANIE WYŁĄCZNIKÓW Przełączniki są załączane za pomocą przycisków WŁĄCZONE ( ON ) lub 1 Przełączniki są wyłączane za pomocą przycisków WYŁĄCZONE ( OFF ) Wciśnięcie przycisku powoduje, że dioda LED w pilocie włącza się na krótko. ZASTOSOWANIE ŚCIEMNIACZY Ściemnianie odbywa się za pomocą przycisków WŁĄCZONE ( ON ) lub 1. Należy nacisnąć i przytrzymać przycisk tak długo, aż zostanie osiągnięta pożądana pozycja Krótkie przyciskanie przycisku WŁĄCZONE ( ON ) lub 1 oraz WYŁĄCZONE ( OFF ) załącza i wyłącza przełączniki ( do ostatniej ustawionej pozycji przyciemnienia ). Wciśnięcie przycisku powoduje, że dioda LED w pilocie włącza się na krótko. WSKAZÓWKI Odległość transmisji urządzeń zmniejsza się, gdy sygnał musi przedostać się przez podłogi, lub ściany. Należy unikać montażu przełączników lub ściemniaczy w pobliżu urządzeń wytwarzających sile pola magnetyczne (transformatory itp.), może to spowodować ich wadliwą pracę. Ten sam adres i kanał można zastosować w dowolnej liczbie urządzeń. Będą one reagować w tym samym momencie na jeden przycisk pilota. Nie należy przekraczać maksymalnego obciążenia dla każdego z urządzeń (patrz specyfikacja). Do urządzeń z serii Bezprzewodowy Dom nie należy podłączać urządzeń o chwilowym wysokim poziomie prądu rozruchu (transformatory, silniki, itp.)
