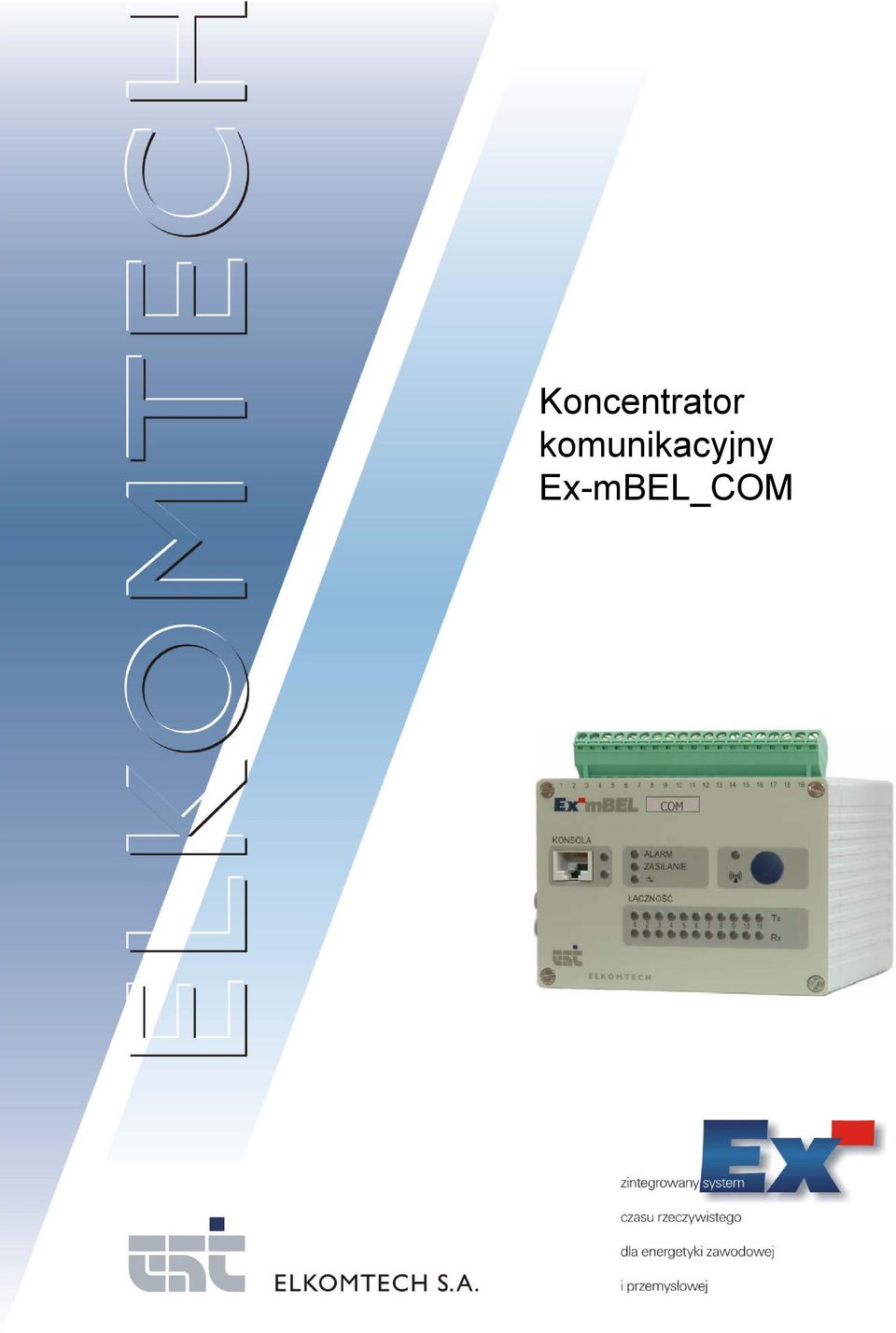

1 Koncentrator komunikacyjny Ex-mBEL_COM

2 Ex-mBEL_COM - koncentrator komunikacyjny Przeznaczenie Ex-mBEL_COM jest koncentratorem dla urządzeń z rodziny Ex-mBEL lub innych urządzeń cyfrowych (zabezpieczeń, liczników, stacji telemechaniki) wyposażonych w różnorodne interfejsy i protokoły komunikacyjne. Może on także pełnić rolę konwertera protokołów i/lub standardów łącza fizycznego. Budowa Ex-mBEL_COM jest sterownikiem mikroprocesorowym pracującym pod kontrolą systemu operacyjnego Wx (opracowanie własne firmy ELKOMTECH S.A.). Obudowa urządzenia jest wykonana z profilu aluminiowego. Ex-mBEL_COM w obudowie zatablicowej - rozmieszczenie interfejsów komunikacyjnych Kanał diagnostyczny-parametryzacja sterownika Dodatkowo sterownik wyposażony jest w lokalny kanał diagnostyczny ze złączem typu RJ 45. Kanał służy do parametryzacji sterownika oraz przeładowania konfiguracji i oprogramowania. Parametry urządzenia są przechowywane w pamięci nieulotnej. Opcjonalnie sterownik może być wyposażony w radiowy kanał diagnostyczny kompatybilny ze standardem Bluetooth. Kanały szeregowe Ex-mBEL_COM w obudowie natablicowej Sterownik może być wyposażony w maksymalnie 11 kanałów komunikacyjnych. Typ kanału zależy od wyposażenia. Poszczególne wejścia komunikacyjne mogą być wyposażone w: - COM 1 - RS 232, - PFO (opcjonalnie kanał inżynierski), - Ethernet 100Base TX, - COM 2 - RS 422, - RS 485, - RS 232, - PFO, - GFO, - CAN, - COM 3 - PFO, - GFO - COM 4 i 5 - RS 422, - RS 485, - COM RS 422, - RS 485 (RJ11), - COM 10 i 11 - RS 232 (RJ45). Wszystkie kanały posiadają izolację galwaniczną. Obsługiwane protokoły Sterownik może być wyposażony w dowolny protokół już zaimplementowany w systemie Wx, m.in. MAP 27, TETRA, IEC , -103, -104, DNP3.0, MODBUS RTU, IEC 61107, DLMS, PPP. Dzięki temu urządzenie może pracować jako konwerter protokołów. Koncentrator danych licznikowych Urządzenie może pełnić rolę koncentratora licznikowego. Z licznikami energii współpracuje poprzez kanał szeregowy komunikując się z nimi w protokołach IEC lub DLMS. Do poszczególnego wejścia komunikacyjnego można podłączyć jeden typ licznika. Ilość liczników połączonych na jednej wiązce zależy od rodzaju interfejsu elektrycznego. Ze względów wydajnościowych maksymalna ilość liczydeł obsługiwanych przez Ex-mBEL_COM nie powinna przekraczać dwustu.

3 Pulpit operatora Na pulpicie operatora została umieszczona sygnalizacja optyczna pracy poszczególnych kanałów (monitorowanie przepływu danych), a także sygnalizacja alarmu informująca o uszkodzeniu sterownika. Sygnał alarmu może również zostać wyprowadzony na wyjście przekaźnikowe. Na pulpicie znajduje się sygnalizacja pracy kanału radiowego oraz konfigurowalny przycisk. Wejścia i wyjścia dwustanowe Koncentrator Ex-mBEL_COM może spełniać równocześnie funkcję stacji telemechaniki. Sterownik jest standardowo wyposażony w trzy wyjścia przekaźnikowe i pięć wejść dwustanowych. Jedno z wyjść może być wykorzystane do stykowej sygnalizacji stanu urządzenia. Sterownik pracuje z rozdzielczością czasową 1ms (dla napięcia wejściowego stałego) oraz 20 ms (dla napięcia wejściowego zmiennego). Parametry techniczne: Urządzenie zostało zaprojektowane i wykonane zgodnie z wymaganiami dyrektywy 2006/95/WE (LVD) oraz dyrektywy 2004/108/WE (EMC) Parametry ogólne Wymiary (W x S x G) 77 x 110 x 113 (mm) Warunki pracy Temperatura pracy / przechowywania ( ) C / ( ) C Wilgotność względna do 90% Zasilanie Napięcie zasilania U N wariant 1 =( )V Napięcie zasilania U N wariant 2 =(24 48)V Pobór mocy z zasilania <10W Zaciski Zasilania, wejść dwustanowych, wyjść przekaźnikowych 19-stykowe złącze w rastrze 5 mm, do przewodów o maksymalnym przekroju 2,5 mm 2 Typ wtyku: FRONT-MSTB 2,5/19-ST lub SMSTB 2,5/19-ST Interfejsy komunikacyjne RS 485 Standard EIA/TIA-485 RJ11 lub MC 1,5/5-GF-3,81 / MC 0,5/5-G-2,5 1200m (zależna od prędkości) RS 232 Standard EIA/TIA-232 RJ45 do 10m RS 422 Standard EIA/TIA RJ11 lub MC 1,5/5-GF-3,81 / MC 0,5/5-G-2,5 1200m (zależna od prędkości) PFO Versatile Link firmy Avago Technologies 100m / plastikowy GFO ST 2000m Ethernet Standard 1 100Base-Tx CAN Standard CAN 2.0B ISO V MC 1,5/5-GF-3,81 Maksymalna długość złącza 30m dla 1Mb/s 5000m dla 10kb/s do 1Mb/s Obwody wejść/wyjść dwustanowych Wejścia dwustanowe Napięcie wejściowe wykonania: =24V, =48V, =110V, =220V/~230V Liczba wejść 5 Rozdzielczość czasowa dla napięć stałych 1 ms Rozdzielczość czasowa dla napięcia ~230V 20 ms Wyjścia przekaźnikowe Liczba wyjść 3 Znamionowy prąd 8 A/~230V Zdolność łączeniowa 2000VA (obciążenie rezystancyjne) Kanał diagnostyczny: Interfejs RS 232 RJ45 Wyposażenie opcjonalne Radiowy kanał inżynierski Typ łącza Zgodny ze standardem Bluetooth

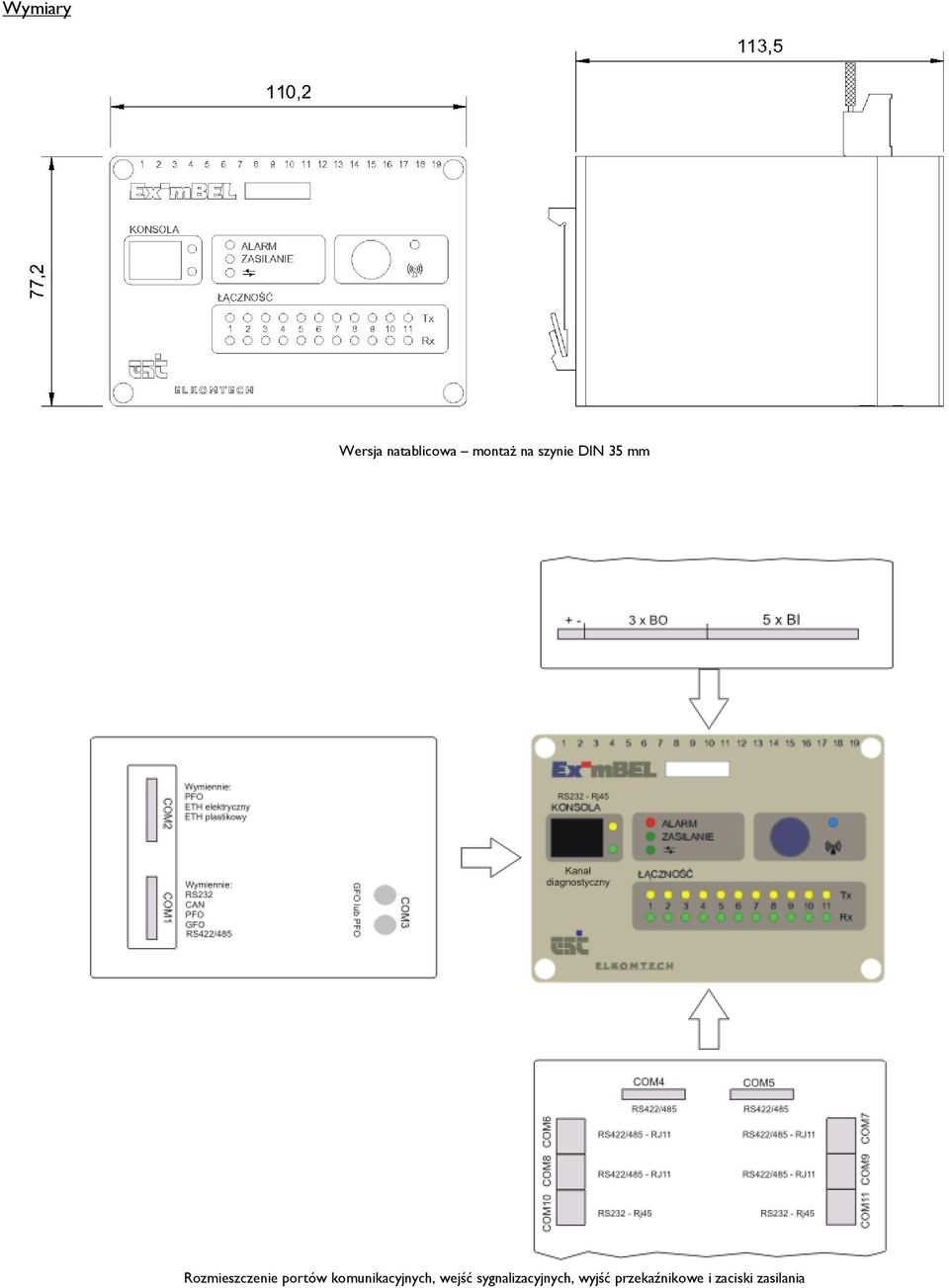

4 Wymiary Wersja natablicowa montaż na szynie DIN 35 mm Rozmieszczenie portów komunikacyjnych, wejść sygnalizacyjnych, wyjść przekaźnikowe i zaciski zasilania

5 Zastosowanie Ex-mBEL_COM jako koncentratora danych licznikowych odczytywanych z liczników poprzez sieć niskiego napięcia EKT/ASzP/2,5
