THYRO-FAMILY STEROWNIKI MOCY

Transkrypt

1

2

3 advanced-energy.com 3

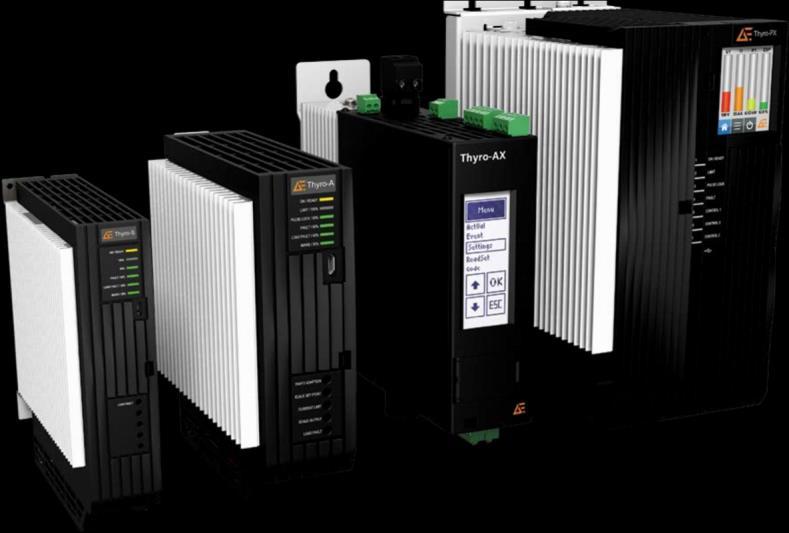

4 Thyro-S Łącznik tyrystorowy, 8 do 350 A Obciążenie rezystancyjne i transformatorowe Kontrola obwodu obciążenia Prosta obsługa Praca bezobsługowa Wyjście analogowe i podłączenie Kompaktowa budowa Separacja kanałów Złącze USB Podstawowe dane techniczne Thyro-S model 1S 2S 3S Napięcie znamionowe 230 V, 400 V, 500 V 400 V, 500 V 400 V, 500 V Prąd znamionowy Napięcie sieci Częstotliwość Komunikacja do 350 A do 0.43 x U sieci 47 do 63 Hz Standardowe złącza systemowe Opcjonalne podłączenie magistrali Thyro-Tool oprogramowanie na PC poprzez złącze USB Wejście sterujące 24 VDC Podłączenie (opcja magistrali poprzez moduł) > 3 V = ON Ethernet/IP, Profibus DPV1, Modbus RTU, Modbus TCP/IP, DeviceNetTM, CANopen, Profinet Warianty Thyro-S H 3 H RLP3 Cechy Obciążenie rezystancyjne i transformatorowe Kontrola obwodu obciążenia Złącze USB Pomiar prądu Zasilanie elektroniki zewnętrznym napięciem 24 VDC Przekaźnik Alarm Wyjście analogowe Złącze USB 4 advanced-energy.com

5 Thyro-A Sterownik mocy, 8 do 1500 A obciążenie rezystancyjne i transformatorowe separacja kanałów złącze USB funkcja soft-start dla obciążenia transformatorowego optymalizacja obciążenia sieci Podstawowe dane techniczne Model Thyro-A 1A 2A 3A Napięcie znamionowe 230 V, 400 V, 500 V, 600 V 400V, 500 V, 600 V 400V, 500 V, 600 V Prąd znamionowy Napięcie sieci Częstotliwość do 1500 A do 0.43 x Usieci do 63 Hz Fazy Dla 1-fazowego obciążenia pomiędzy dwoma fazami lub faza I przewód neutralny Dla 3-fazowego obciążenia w połączeniu oszczędnym (trójkąt lub gwiazda bez przewodu N) Dla 3-fazowego obciążenia (gwiazda bez przewodu N, gwiazda z przewodem N, trójkąt lub otwarty trójkąt Komunikacja Standardowe złącza systemowe Opcjonalne podłączenie magistrali Thyro-Tool oprogramowanie na PC poprzez złącze USB Podawanie wartości zadanej Wejście analogowe: 0(4)-20 ma, 0(1)-5 V, 0(2)-10 V Cyfrowe poprzez magistralę lub poprzez oprogramowanie Thyro-Tool Tryby pracy TAKT: taktowanie pełnookresowe TAKT: taktowanie pełnookresowe TAKT: taktowanie pełnookresowe VAR: wycinanie fazowe SWITCH: tryb łącznika VAR: wycinanie fazowe QTM: taktowanie półokresowe SWITCH: tryb łącznika VT: kombinacja trybu VAR I TAKT (na żądanie) SWITCH: tryb łącznika Podłączenie magistrali poprzez moduł magistrali Ethernet/IP, Profibus DPV1, Modbus RTU, Modbus TCP/IP, DeviceNet TM, CANopen, Profinet, Thyro-Tool oprogramowanie na PC, ThyroPower Manager optymalizacja obciążenia sieci dla kilku urządzeń Thyro-A Warianty Thyro-A H 3 H RL3 H RLP3 Cechy Rodzaj regulacji V, V Rodzaj regulacji V, V 2, I, Rodzaj regulacji V, V2, I, I2, P 2 I2 Obciążenie rezystancyjne i transformatorowe Kontrola obwodu obciążenia Kontrola obwodu obciążenia Złącze USB Obciążenie rezystancyjne i transformatorowe Obciążenie rezystancyjne i transformatorowe Zewnętrzne zasilanie 24 VDC/VAC Przekaźnik Alarm Zewnętrzne zasilanie 24 VDC/VAC Przekaźnik Alarm Rciepły/Rzimny do 6 Rciepły/Rzimny do 6 Wyjście analogowe 10 V/20 ma Złącze USB Wyjście analogowe 10 V/20 ma Wskaźnik mocy na wyjściu analogowym Złącze USB advanced-energy.com 5

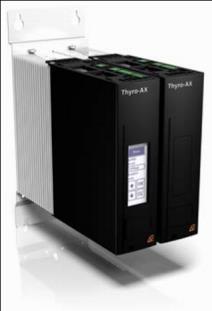

6 Thyro-AX Sterownik mocy, 16 to 1500 A Obciążenie rezystancyjne I transformatorowe Złącze USB 2.0 Elastyczna technologia podłączeń Zintegrowany wyświetlacz dotykowy Podstawowe dane techniczne Model Thyro-AX 1A 2A 3A Napięcie znamionowe Prąd znamionowy Optymalizacja obciążenia sieci 24 do 600 V 16 do 1500 A Wewnętrzna dla trybów pracy QTM i TAKT Zewnętrzna poprzez podłączenie Thyro-Power Manager Częstotliwość 47 do 63 Hz Fazy Dla 1-fazowego obciążenia pomiędzy dwoma fazami lub pomiędzy fazą a przewodem N Dla 3-fazowego obciążenia w połączeniu oszczędnym (trójkąt lub gwiazda bez przewodu N) Dla 3-fazowego obciążenia (gwiazda bez przewodu N, gwiazda z przewodem N, trójkąt lub otwarty trójkąt Komunikacja Standardowe złącza systemowe Opcjonalne podłączenie magistrali Podłączenie do oprogramowania Thyro-Tool Pro Podawanie wartości zadanej 2 wejścia analogowe, przełączalne: 0(4) do 20 ma, 0(1) do 5 V, 0(2) do 10 V Cyfrowe przez moduł magistrali lub oprogramowanie Thyro-Tool Pro Tryby pracy TAKT: taktowanie pełnookresowe TAKT: taktowanie pełnookresowe TAKT: taktowanie pełnookresowe VAR: wycinanie fazowe SWITCH: tryb łącznika VAR: wycinanie fazowe QTM: taktowanie półokresowe SWITCH: tryb łącznika SWITCH: tryb łącznika Opcje magistrali poprzez moduł magistrali Ethernet/IP, Profibus DPV1, Modbus RTU, Modbus TCP/IP, DeviceNetTM, CANopen, Profinet, wewnętrzne USB i Ethernet do podłączenia do oprogramowania Thyro-Tool Pro, Thyro-Power Manager dla optymalizacji obciążenia sieci dla kilku urządzeń Thyro-AX Opcje dodatkowe Opcje Thyro-AX Cechy H RLP2 Rodzaj regulacji V, V2, I, I2, P Kontrola obwodu obciążenia Zewnętrzne zasilanie 85 do 165 V (47 do 63 Hz) Rciepły/Rzimny do 6 Wskazania mocy na wyjściu analogowym Wskazania pracy na wyświetlaczu I wyjściu przekaźnikowym (przełączny, nastawialne sygnały) Wyjście analogowe 0/2 do 10 V, 0/4 do 20 ma 6 advanced-energy.com

7 Thyro-PX Sterownik mocy, 16 do 2900 A Obciążenie rezystancyjne i transformatorowe funkcja soft-start dla obciążenia transformatorowego Obciążenia z wysokim R ciepły/r zimny aż do wsp. 20 (MOSI starting mode) Obsługa poprzez graficzne menu Kontrola obwodu obciążenia Zewnętrzne zasilanie 185 do 550 VAC (45 to 65 HZ) Podstawowe dane techniczne Model Thyro-PX 1PX 2PX 3PX Napięcie znamionowe Prąd znamionowy Optymalizacja obciążenia sieci Częstotliwość 230 do 500 V i 690 V w zakresie 184 do 759 V do 2900 A Opcjonalna karta dasm: w pełni cyfrowa I dynamiczna optymalizacja obciążenia sieci dasm w trybie pracy TAKT dla kilku sterowników 47 do 63 Hz Fazy 1, 2, lub 3 Rodzaj sterowania Podawanie wartości zadanej V, V2, I, I2, P Do 3 wejść analogowych: 0(4) do 20 ma, 0(1) do 5 V, 0(2) do 10 V Cyfrowe poprzez moduł magistrali Anybus, wyświetlacz Thyro-Touch lub oprogramowanie Thyro-Tool Pro PC (USB) Opcjonalne karty I/O Magistrale Ethernet/IP, Profibus DPV1, Modbus RTU, Modbus TCP/IP, DeviceNet, Profinet, EtherCAT Opcja dodatkowe Thyro-PX Opcje Karty cefrowych I/O: prosta integracja dodatkowych wejść i wyjść lub podłączeń dla specyficznych wymagań klienta Oprogramowanie Thyro-Tool Pro PC: uruchomienie, wizualizacja I diagnostyka urządzeń Thyro-AX i Thyro-PX dasm: w pełni cyfrowa I dynamiczna optymalizacja obciążenia sieci do synchronizacji kilku sterowników; przeznaczona do serii Thyro-PX Zestaw Thyro-Touch kit do zabudowy wyświetlacza w drzwiach szafy lub pulpitu Thyro-Touch Display - wyświetlacz zintegrowana rejestracja danych procesu łatwa obsługa poprzez panel dotykowy Wyświetlacz Thyro -Touch Cechy Możliwość przełączania na wykresy belkowe, liniowe, wskazania wartości rzeczywistych lub pamięć danych Zintegrowana karta SD do zapisywania danych Pamięć danych procesowych dla 6 parametrów jak I sygnalizacji statusu Analiza danych poprzez Thyro-Touch tool na PC Funkcja EasyStart do łatwego uruchomienia z bazowymi nastawami Języki: niemiecki, angielski (dodatkowe opcje na żądanie) advanced-energy.com 7

8 Opcje oprogramowania Oprogramowanie Thyro-Tool Pro Dostosowane oprogramowanie PC do uruchamiania, wizualizacji i diagnostyki sterowników mocy Thyro-AX i Thyro-PX Łatwe podłączenie poprzez złącze USB Indywidualna analiza dla każdego podłączonego Thyro-AX i Thyro-PX (poprzez adres IP) Wartości rzeczywiste Wartości zadane Wykresy liniowe Analiza parametrów Symultaniczna prezentacja danych procesu dla kilku sterowników mocy Thyro-Tool Family Oprogramowanie na PC dla sterowników mocy Thyro-S i Thyro-A Porównywanie zestawów parametrów Wyświetlanie wartości zadanych I rzeczywistych Wykresy liniowe danych procesu (opcjonalnie wydruk) Wykresy belkowe 8 advanced-energy.com

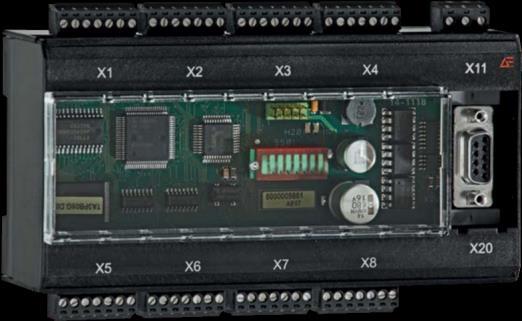

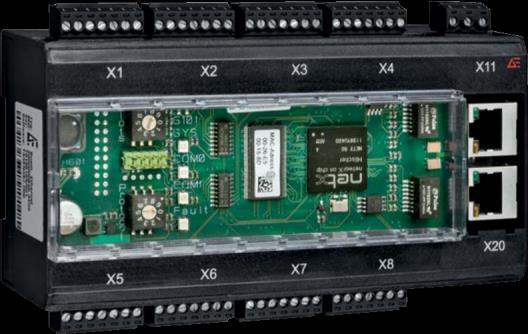

9 Opcje komunikacji Komunikacja Protokoły magistrali Zastosowanie dla: Moduły magistrali dla Thyro-A, Thyro-AX, i Thyro-S Karty Anybus dlathyro-px Ethernet/IP Profibus DPV1 Modbus RTU DeviceNet CANopen PROFINET Modbus TCP EtherCAT Moduły magistrali Główne cechy modułów dla Thyro-S, Thyro-A i Thyro-AX Opcjonalne podłączenie do 8 urządzeń Wymagany tylko jeden adres na moduł magistrali Dostęp do wartości zadanych, rzeczywistych I parametrów Przeniesienie wartości rzeczywistych jako liczb w jednostkach fizycznych Kontrola funkcji poprzez diody LED Napięcie zasilające: 24 VDC, 150 ma advanced-energy.com 9

10 Thyro-Power Manager Dostępny dla: Thyro-A, Thyro-AX i Thyro-S Thyro-Power Manager to dodatkowe urządzenie do statycznej optymalizacji obciążenia sieci w konfiguracji z wieloma aż do 10 sterowników mocy w trybie sterowania wycinania pełnookresowego (TAKT). Ponadto Thyro-Power Manager może być używany do zadań takich jak monitorowanie pików obciążenia systemu, rejestrowanie danych i monitorowanie danych oraz jako komponent E / A. Przez zmniejszeniu szczytów obciążenia i problemów systemowych, główne wyzwanie każdej aplikacji, Thyro-Power Manager zwiększa przewidywalność kosztów operacyjnych. Główne cechy Łatwa obsługa poprzez przełączniki i potencjometry lub oprogramowanie Możliwość podłączenia do magistrali Napięcie zasilania 110/230 V; 50/60 Hz Wyjście błędu lub alarmu Pomiary Obciążenia i mocy Napięcia sieci Temperatury Zintegrowany licznik godzin Moduły magistrali dasm Dostępne dla: Thyro-A i Thyro-AX Moduł magistrali cyfrowej dasm oferuje wysokowydajną optymalizację obciążenia sieci, w tym znaczną redukcję efektów migotania oraz niższe koszty operacyjne i inwestycyjne. Główne cechy Prosta instalacja i uruchomienie modułu dasm Optymalizacja obciążenia sieci w grupach do 32 urządzeń (osiem urządzeń na jeden moduł, w każdym układzie) Bardzo krótki czas reakcji na zmiany wartości zadanej i obciążenia Kontrola mocy (poziom obciążenia) Łatwe okablowanie, nastawianie parametrów I uruchomienie Możliwość doposażenia istniejących systemów 1 0 advanced-energy.com
