+ Profinet IO ROZDZIELAJĄCE ZAWORY DANE TECHNICZNE DATA. CM + Profinet IO BUDOWA
|
|
- Tadeusz Stefaniak
- 8 lat temu
- Przeglądów:
Transkrypt
1 + Profinet IO Moduł Profinet IO, złącza elektryczne oraz wskaźniki LED zostały zabudowane w płycie zasilającej Clever Multimach. Aluminiowa obudowa modułu chroni komponenty elektroniczne przed uszkodzeniami mechanicznymi oraz wpływem warunków otoczenia. Płyta zasilająca dostępna jest w dwóch wersjach, pierwsza obsługująca do 64 zaworów (64OUT) oraz druga obsługująca do 64 zaworów (64OUT) i 32 wejścia (32IN). Aby zabezpieczyć układ elektroniczny przed wpływem ładunków elektrycznych lub elektrostatycznych zaleca się podłączenie do uziemienia ochronnego. Uwaga: W przypadku budowy wyspy zawierającej powyżej 32 cewek (33-64) należy stosować wyłącznie zawory oznaczone cyfrą 64 (produkcja od 2015). Jeżeli zostanie użyty zawór bez powyzszego oznaczenia (jeden lub więcej) system obsłuży maksymalnie 32 sygnały. DANE TECHNICZNE DATA Protokół Nastawy fabryczne Adresowanie Napięcie nominalne Maksymalna ilość pilotów (Out) Maksymalna ilość zaworów Maksymalna liczba wejść (IN) Icc prąd dla komunikacji sieciowej Icc prąd zasilania zaworów Prąd maksymalny dla wyspy zaworowej z 64 zaworami monostabilnym Ochrona Przyłącze wtykowe Diagnostyka sieciowa Wartość bitu informacyjnego Stan wyjść w przypadku braku komunikacji Pozostałe dane techniczne, strona Profinet IO Mbit/s - Full-duplex Wspierane funkcje:fast Start Up, kanał RT, Shared Device, Identyfication & Maintenance 1-4 Nazwa modułu:cmseries Adres IP Protokół DCP 24VDC ± 10% (taka sama jak pilotów) 32 Nominalnie Icc 120 ma - Chwilowo Icc (< 2 ms) 450 ma Chwilowo Icc (< 2 ms) 900 ma Wartość nominalna z zaworami wyłączonymi Icc 900 ma - Wartość nominalna z zaworami załączonymi Icc 2700 ma Moduł zabezpieczony przed przeciążeniem i zmianą polaryzacji. Wyjścia zabezpieczone przed zwarciem oraz przeciążeniem Komunikacyjne:2 gniazda M12, kod D, internal switch Zasilanie:M8 4 pin Wejście:M8 3 pin Lokalna sygnalizacja LED oraz komunikaty programowe Wyjścia:lokalna sygnalizacja LED oraz bajty stanu Wejścia: lokalna sygnalizacja LED oraz bajty stanu Uwaga:Dokładny opis zawarto w instrukcji obsługi 0 = niedostępny 1 = dostępny Niedostępny CM + Profinet IO BUDOWA a Odpowietrzanie pilotów: przyłącze 82/84 b Zasilanie zaworów: przyłącze 1 c Odpowietrzanie zaworów 3/5 d Zasilanie zaworów: przyłącze 11 e Zasilanie pilotów X f Płyta końcowa g Wkręt dociskowy h i j Złączka wtykowa na przewód Ø4, 6 i 8 mm k Sterowanie ręczne l LED (dioda LED, wskaźnik aktywacji zaworów) m Symbol pneumatyczny n Oznaczenie sterowania ręcznego monostabilnego lub bistabilnego o zamówieniowy zaworu p Kod oznaczeniowy zaworu q Miejsce do oznaczenia numeru zaworu r Terminal Clever Center s 64 = oznaczenie informujące o możliwości budowy wyspy zawierającej do 64 cewek, w przypadku braku maksymalna liczba cewek wynosi 32 m n o s p q 2-185
2 KONFIGURACJA WYSPY ZAWOROWEJ CM + Profinet IO OZNACZENIA UMOŻLIWIAJĄ SZYBKĄ IDENTYFIKACJĘ FUNKCJI ORAZ SPOSOBU MONTAŻU POSZCZEGÓLNYCH ELEMENTÓW SCHEMAT POŁĄCZEŃ 2-186
3 2 - O PŁYTA ZASILAJĄCA 1-11 Profinet IO WYJŚCIA 3 - O PŁYTA ZASILAJĄCA 1 Profinet IO WYJŚCIA Masa [g] Płyta zasilająca CM 1-11 Profinet IO WYJŚCIA 683 Płyta zasilająca pozwalająca zróżnicować zasilanie: przyłącze 2, przyłącze 4 i zasilanie pilotów Masa [g] Płyta zasilająca CM 1 Profinet IO WYJŚCIA I/O PŁYTA ZASILAJĄCA 1-11 Profinet IO WEJŚCIA/WYJŚCIA 3 - I/O PŁYTA ZASILAJĄCA 1 Profinet IO WEJŚCIA/WYJŚCIA CM + Profinet IO Masa [g] Płyta zasilająca CM 1-11 Profinet IO WEJ/WYJ 643 Płyta zasilająca pozwalająca zróżnicować zasilanie: przyłącze 2, przyłącze 4 i zasilanie pilotów Masa [g] Płyta zasilająca CM 1 Profinet IO WEJ/WYJ 645 PRZEWÓD ZASILAJĄCY Z WTYKIEM M8 KOREK ZAŚLEPIAJĄCY M8 Pin Kolor 1 Brązowy 2 Biały 3 Niebieski 4 Czarny Przewód zasilający 5m z wtykiem M Korek zaślepiający M
4 WTYK M12 BUS, KOD D KABEL SIECIOWY Wtyk M12 BUS, kod D Kabel sieciowy 20 m Uwagi:Kabel zgodny z standardem EtherNet (Profinet IO, EtherCAT, EtherNet/IP.) CM + Profinet IO KABEL SIECIOWY Z ZŁĄCZAMI PROSTYMI ZŁĄCZE RJ Kabel sieciowy 3 m z złączami prostymi M12, kod D Kabel sieciowy 5 m z złączami prostymi M12, kod D Kabel sieciowy 10 m z złączami prostymi M12, kod D Uwagi:Kabel zgodny z standardem EtherNet (Profinet IO, EtherCAT, EtherNet/IP.) Złącze RJ45, 4 stykowe, zgodne z IEC NOTATKI 2-188

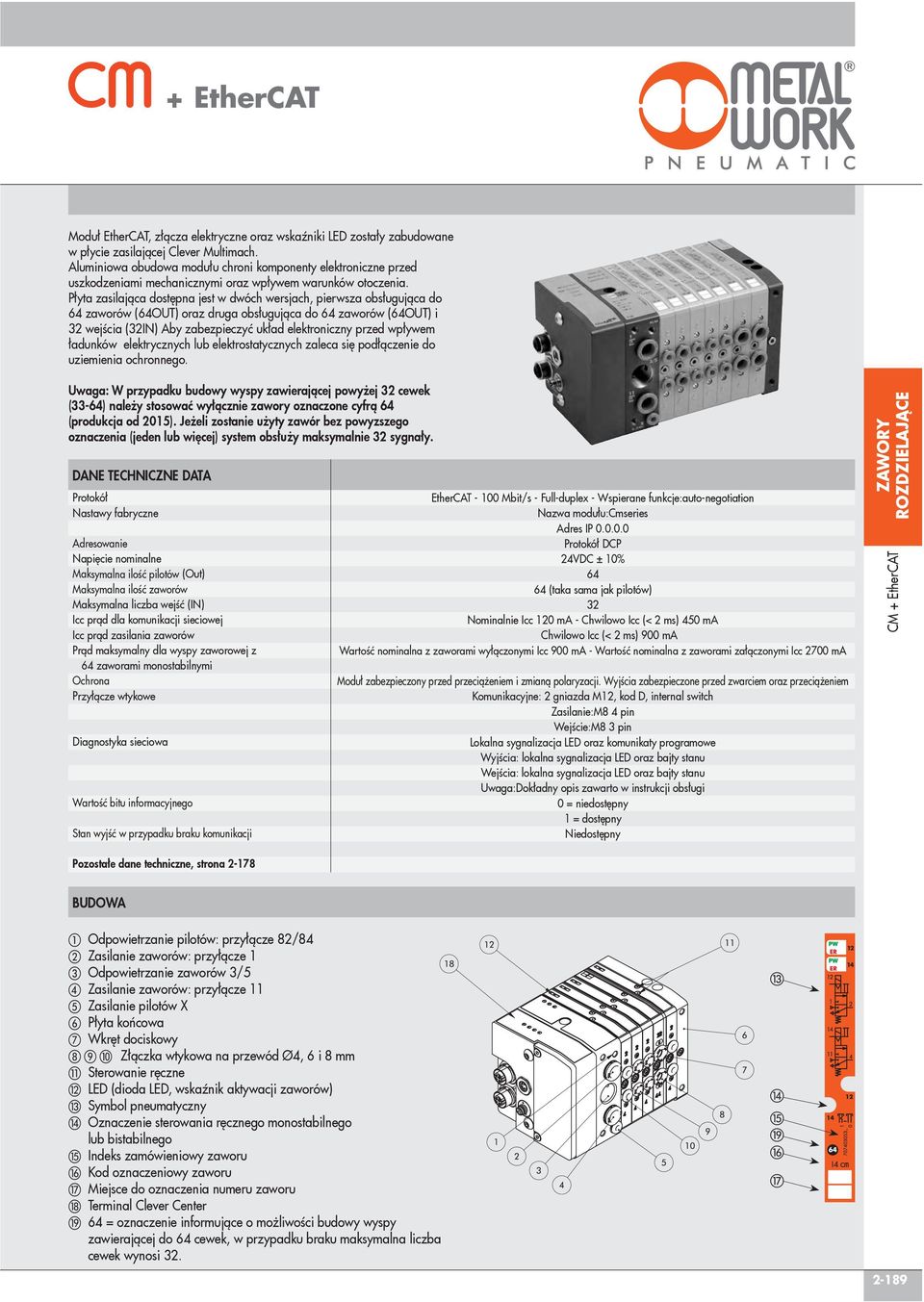

5 + EtherCAT Moduł EtherCAT, złącza elektryczne oraz wskaźniki LED zostały zabudowane w płycie zasilającej Clever Multimach. Aluminiowa obudowa modułu chroni komponenty elektroniczne przed uszkodzeniami mechanicznymi oraz wpływem warunków otoczenia. Płyta zasilająca dostępna jest w dwóch wersjach, pierwsza obsługująca do 64 zaworów (64OUT) oraz druga obsługująca do 64 zaworów (64OUT) i 32 wejścia (32IN) Aby zabezpieczyć układ elektroniczny przed wpływem ładunków elektrycznych lub elektrostatycznych zaleca się podłączenie do uziemienia ochronnego. Uwaga: W przypadku budowy wyspy zawierającej powyżej 32 cewek (33-64) należy stosować wyłącznie zawory oznaczone cyfrą 64 (produkcja od 2015). Jeżeli zostanie użyty zawór bez powyzszego oznaczenia (jeden lub więcej) system obsłuży maksymalnie 32 sygnały. DANE TECHNICZNE DATA Protokół Nastawy fabryczne Adresowanie Napięcie nominalne Maksymalna ilość pilotów (Out) Maksymalna ilość zaworów Maksymalna liczba wejść (IN) Icc prąd dla komunikacji sieciowej Icc prąd zasilania zaworów Prąd maksymalny dla wyspy zaworowej z 64 zaworami monostabilnymi Ochrona Przyłącze wtykowe Diagnostyka sieciowa Wartość bitu informacyjnego Stan wyjść w przypadku braku komunikacji EtherCAT Mbit/s - Full-duplex - Wspierane funkcje:auto-negotiation Nazwa modułu:cmseries Adres IP Protokół DCP 24VDC ± 10% (taka sama jak pilotów) 32 Nominalnie Icc 120 ma - Chwilowo Icc (< 2 ms) 450 ma Chwilowo Icc (< 2 ms) 900 ma Wartość nominalna z zaworami wyłączonymi Icc 900 ma - Wartość nominalna z zaworami załączonymi Icc 2700 ma Moduł zabezpieczony przed przeciążeniem i zmianą polaryzacji. Wyjścia zabezpieczone przed zwarciem oraz przeciążeniem Komunikacyjne: 2 gniazda M12, kod D, internal switch Zasilanie:M8 4 pin Wejście:M8 3 pin Lokalna sygnalizacja LED oraz komunikaty programowe Wyjścia: lokalna sygnalizacja LED oraz bajty stanu Wejścia: lokalna sygnalizacja LED oraz bajty stanu Uwaga:Dokładny opis zawarto w instrukcji obsługi 0 = niedostępny 1 = dostępny Niedostępny CM + EtherCAT Pozostałe dane techniczne, strona BUDOWA a Odpowietrzanie pilotów: przyłącze 82/84 b Zasilanie zaworów: przyłącze 1 c Odpowietrzanie zaworów 3/5 d Zasilanie zaworów: przyłącze 11 e Zasilanie pilotów X f Płyta końcowa g Wkręt dociskowy h i j Złączka wtykowa na przewód Ø4, 6 i 8 mm k Sterowanie ręczne l LED (dioda LED, wskaźnik aktywacji zaworów) m Symbol pneumatyczny n Oznaczenie sterowania ręcznego monostabilnego lub bistabilnego o zamówieniowy zaworu p Kod oznaczeniowy zaworu q Miejsce do oznaczenia numeru zaworu r Terminal Clever Center s 64 = oznaczenie informujące o możliwości budowy wyspy zawierającej do 64 cewek, w przypadku braku maksymalna liczba cewek wynosi 32. m n o s p q 2-189
6 KONFIGURACJA WYSPY ZAWOROWEJ CM + EtherCAT OZNACZENIA UMOŻLIWIAJĄ SZYBKĄ IDENTYFIKACJĘ FUNKCJI ORAZ SPOSOBU MONTAŻU POSZCZEGÓLNYCH ELEMENTÓW SCHEMAT POŁĄCZEŃ 2-190
7 2 - O PŁYTA ZASILAJĄCA 1-11 EtherCAT WYJŚCIA 3 - O PŁYTA ZASILAJĄCA 1 EtherCAT WYJŚCIA Masa [g] Płyta zasilająca CM 1-11 EtherCAT WYJŚCIA 683 Płyta zasilająca pozwalająca zróżnicować zasilanie: przyłącze 2, przyłącze 4 i zasilanie pilotów Masa [g] Płyta zasilająca CM 1 EtherCAT WYJŚCIA I/O PŁYTA ZASILAJĄCA EtherCAT WEJŚCIA/WYJŚCIA 3 - I/O PŁYTA ZASILAJĄCA 1 EtherCAT WEJŚCIA/WYJŚCIA CM + EtherCAT Masa [g] Płyta zasilająca CM 1-11 EtherCAT WEJ/WYJ 643 Płyta zasilająca pozwalająca zróżnicować zasilanie: przyłącze 2, przyłącze 4 i zasilanie pilotów Masa [g] Płyta zasilająca CM 1 EtherCAT WEJ/WYJ 645 PRZEWÓD ZASILAJĄCY Z WTYKIEM M8 KOREK ZAŚLEPIAJĄCY M8 Pin Kolor 1 Brązowy 2 Biały 3 Niebieski 4 Czarny Przewód zasilający 5m z wtykiem M Korek zaślepiający M
8 WTYK M12 BUS, KOD D KABEL SIECIOWY Wtyk M12 BUS, kod D Kabel sieciowy 20 m Uwagi:Kabel zgodny z standardem EtherNet (Profinet IO, EtherCAT, EtherNet/IP.) CM + EtherCAT KABEL SIECIOWY Z ZŁĄCZAMI PROSTYMI ZŁĄCZE RJ Kabel sieciowy 3 m z złączami prostymi M12, kod D Kabel sieciowy 5 m z złączami prostymi M12, kod D Kabel sieciowy 10 m z złączami prostymi M12, kod D Uwagi:Kabel zgodny z standardem EtherNet (Profinet IO, EtherCAT, EtherNet/IP.) Złącze RJ45, 4 stykowe, zgodne z IEC NOTATKI 2-192
9 + EtherNet/IP Moduł EtherNet/IP, złącza elektryczne oraz wskaźniki LED zostały zabudowane w płycie zasilającej Clever Multimach. Aluminiowa obudowa modułu chroni komponenty elektroniczne przed uszkodzeniami mechanicznymi oraz wpływem warunków otoczenia. Płyta zasilająca dostępna jest w dwóch wersjach, pierwsza obsługująca do 64 zaworów (64OUT) oraz druga obsługująca do 64 zaworów (64OUT) i 32 wejścia (32IN). Aby zabezpieczyć układ elektroniczny przed wpływem ładunków elektrycznych lub elektrostatycznych zaleca się podłączenie do uziemienia ochronnego. Uwaga: W przypadku budowy wyspy zawierającej powyżej 32 cewek (33-64) należy stosować wyłącznie zawory oznaczone cyfrą 64 (produkcja od 2015). Jeżeli zostanie użyty zawór bez powyzszego oznaczenia (jeden lub więcej) system obsłuży maksymalnie 32 sygnały. DANE TECHNICZNE DATA Protokół Nastawy fabryczne Adresowanie Napięcie nominalne Maksymalna ilość pilotów (Out) Maksymalna ilość zaworów Maksymalna liczba wejść (IN) Icc prąd dla komunikacji sieciowej Icc prąd zasilania zaworów Prąd maksymalny dla wyspy zaworowej z 64 zaworami monostabilnymi Ochrona Przyłącze wtykowe Diagnostyka sieciowa Wartość bitu informacyjnego Stan wyjść w przypadku braku komunikacji EtherNet/IP - 10/100 Mbit/s - Half-duplex - Full-duplex - Wspierane funkcje:auto-negotiation Nazwa modułu: Cmseries Adres IP Protokół DCP 24VDC ± 10% (taka sama jak pilotów) 32 Nominalnie Icc 120 ma - Chwilowo Icc (< 2 ms) 450 ma Chwilowo Icc (< 2 ms) 900 ma Wartość nominalna z zaworami wyłączonymi Icc 900 ma - Wartość nominalna z zaworami załączonymi Icc 2700 ma Moduł zabezpieczony przed przeciążeniem i zmianą polaryzacji. Wyjścia zabezpieczone przed zwarciem oraz przeciążeniem Komunikacyjne: 2 gniazda M12, kod D, internal switch Zasilanie:M8 4 pin Wejście:M8 3 pin Lokalna sygnalizacja LED oraz komunikaty programowe Wyjścia: lokalna sygnalizacja LED oraz bajty stanu Wejścia: lokalna sygnalizacja LED oraz bajty stanu Uwaga:Dokładny opis zawarto w instrukcji obsługi 0 = niedostępny 1 = dostępny Niedostępny CM + EtherNet/IP Pozostałe dane techniczne, strona BUDOWA a Odpowietrzanie pilotów: przyłącze 82/84 b Zasilanie zaworów: przyłącze 1 c Odpowietrzanie zaworów 3/5 d Zasilanie zaworów: przyłącze 11 e Zasilanie pilotów X f Płyta końcowa g Wkręt dociskowy h i j Złączka wtykowa na przewód Ø4, 6 i 8 mm k Sterowanie ręczne l LED (dioda LED, wskaźnik aktywacji zaworów) m Symbol pneumatyczny n Oznaczenie sterowania ręcznego monostabilnego lub bistabilnego o zamówieniowy zaworu p Kod oznaczeniowy zaworu q Miejsce do oznaczenia numeru zaworu r Terminal Clever Center s 64 = oznaczenie informujące o możliwości budowy wyspy zawierającej do 64 cewek, w przypadku braku maksymalna liczba cewek wynosi 32 m n o s p q 2-193
10 KONFIGURACJA WYSPY ZAWOROWEJ CM + EtherNet/IP OZNACZENIA UMOŻLIWIAJĄ SZYBKĄ IDENTYFIKACJĘ FUNKCJI ORAZ SPOSOBU MONTAŻU POSZCZEGÓLNYCH ELEMENTÓW SCHEMAT POŁĄCZEŃ 2-194
11 2 - O PŁYTA ZASILAJĄCA 1-11 EtherNet/IP WYJŚCIA 3 - O PŁYTA ZASILAJĄCA 1 EtherNet/IP WYJŚCIA Masa [g] Płyta zasilająca CM 1-11 EtherNet/IP WYJŚCIA 683 Płyta zasilająca pozwalająca zróżnicować zasilanie: przyłącze 2, przyłącze 4 i zasilanie pilotów Masa [g] Płyta zasilająca CM 1 EtherNet/IP WYJŚCIA I/O END-PLATE 1-11 EtherNet/IP WEJŚCIA/WYJŚCIA 3 - I/O PŁYTA ZASILAJĄCA 1 EtherNet/IP WEJŚCIA/WYJŚCIA CM + EtherNet/IP Masa [g] Płyta zasilająca CM 1-11 EtherNet/IP WEJ/WYJ 643 Płyta zasilająca pozwalająca zróżnicować zasilanie: przyłącze 2, przyłącze 4 i zasilanie pilotów Masa [g] Płyta zasilająca CM 1 EtherNet/IP WEJ/WYJ 645 PRZEWÓD ZASILAJĄCY Z WTYKIEM M8 KOREK ZAŚLEPIAJĄCY M8 Pin Kolor 1 Brązowy 2 Biały 3 Niebieski 4 Czarny Przewód zasilający 5m z wtykiem M Korek zaślepiający M
12 WTYK M12 BUS, KOD D KABEL SIECIOWY Wtyk M12 BUS, kod D Kabel sieciowy 20 m Uwagi:Kabel zgodny z standardem EtherNet (Profinet IO, EtherCAT, EtherNet/IP.) CM + EtherNet/IP KABEL SIECIOWY Z ZŁĄCZAMI PROSTYMI ZŁĄCZE RJ Kabel sieciowy 3 m z złączami prostymi M12, kod D Kabel sieciowy 5 m z złączami prostymi M12, kod D Kabel sieciowy 10 m z złączami prostymi M12, kod D Uwagi:Kabel zgodny z standardem EtherNet (Profinet IO, EtherCAT, EtherNet/IP.) Złącze RJ45, 4 stykowe, zgodne z IEC NOTATKI 2-196
13 + CANopen Moduł CANopen, złącza elektryczne oraz wskaźniki LED zostały zabudowane w płycie zasilającej Clever Multimach. Aluminiowa obudowa modułu chroni komponenty elektroniczne przed uszkodzeniami mechanicznymi oraz wpływem warunków otoczenia. Płyta zasilająca dostępna jest w dwóch wersjach, pierwsza obsługująca do 64 zaworów (64OUT) oraz druga obsługująca do 64 zaworów (64OUT) i 32 wejścia (32IN). Aby zabezpieczyć układ elektroniczny przed wpływem ładunków elektrycznych lub elektrostatycznych zaleca się podłączenie do uziemienia ochronnego. Uwaga: W przypadku budowy wyspy zawierającej powyżej 32 cewek (33-64) należy stosować wyłącznie zawory oznaczone cyfrą 64 (produkcja od 2015). Jeżeli zostanie użyty zawór bez powyzszego oznaczenia (jeden lub więcej) system obsłuży maksymalnie 32 sygnały. DANE TECHNICZNE DATA Protokół Nastawy fabryczne Adresowanie Napięcie nominalne Maksymalna ilość pilotów (Out) Maksymalna ilość zaworów Maksymalna liczba wejść (IN) Icc prąd dla komunikacji sieciowej Icc prąd zasilania zaworów Prąd maksymalny dla wyspy zaworowej z 64 zaworami monostabilnymi Ochrona Przyłącze wtykowe Diagnostyka sieciowa Wartość bitu informacyjnego Stan wyjść w przypadku braku komunikacji CANopen - Zgodny z wymaganiami CiA DS401 Nazwa modułu:cmseries Adres 4 Sprzętowe:dip Switch 24VDC ± 10% (taka sama jak pilotów) 32 Nominalnie Icc 30 ma - Chwilowo Icc (< 5 ms) 640 ma Chwilowo Icc (< 5 ms) 1100 ma Wartość nominalna z zaworami wyłączonymi Icc 900 ma - Wartość nominalna z zaworami załączonymi Icc 2700 ma Moduł zabezpieczony przed przeciążeniem i zmianą polaryzacji. Wyjścia zabezpieczone przed zwarciem oraz przeciążeniem Komunikacyjne:wejście- wtyk M12, wyjście- gniazdo M12 kod A, 5 pin Zasilanie:M8 4 pin Wejście:M8 3 pin Lokalna sygnalizacja LED oraz komunikaty programowe Wyjścia: lokalna sygnalizacja LED oraz bajty stanu Wejścia: lokalna sygnalizacja LED oraz bajty stanu Uwaga:Dokładny opis zawarto w instrukcji obsługi 0 = niedostępny 1 = dostępny Niedostępny CM + CANopen Pozostałe dane techniczne, strona BUDOWA a Odpowietrzanie pilotów: przyłącze 82/84 b Zasilanie zaworów: przyłącze 1 c Odpowietrzanie zaworów 3/5 d Zasilanie zaworów: przyłącze 11 e Zasilanie pilotów X f Płyta końcowa g Wkręt dociskowy h i j Złączka wtykowa na przewód Ø4, 6 i 8 mm k Sterowanie ręczne l LED (dioda LED, wskaźnik aktywacji zaworów) m Symbol pneumatyczny n Oznaczenie sterowania ręcznego monostabilnego lub bistabilnego o zamówieniowy zaworu p Kod oznaczeniowy zaworu q Miejsce do oznaczenia numeru zaworu r Terminal Clever Center s 64 = oznaczenie informujące o możliwości budowy wyspy zawierającej do 64 cewek, w przypadku braku maksymalna liczba cewek wynosi 32 m n o s p q 2-197
14 KONFIGURACJA WYSPY ZAWOROWEJ CM + CANopen OZNACZENIA UMOŻLIWIAJĄ SZYBKĄ IDENTYFIKACJĘ FUNKCJI ORAZ SPOSOBU MONTAŻU POSZCZEGÓLNYCH ELEMENTÓW SCHEMAT POŁĄCZEŃ 2-198
15 2 - O PŁYTA ZASILAJĄCA CANopen WYJŚCIA 3 - O PŁYTA ZASILAJĄCA 1 CANopen WYJŚCIA Masa [g] End-plate CM 1-11 CANopen WYJŚCIA 678 Płyta zasilająca pozwalająca zróżnicować zasilanie: przyłącze 2, przyłącze 4 i zasilanie pilotów Masa [g] End-plate CM 1 CANopen WYJŚCIA I/O PŁYTA ZASILAJĄCA 1-11 CANopen WEJŚCIA/WYJŚCIA 3 - I/O PŁYTA ZASILAJĄCA 1 CANopen WEJŚCIA/WYJŚCIA CM + CANopen Masa [g] End-plate CM 1-11 CANopen WEJ/WYJ 632 Płyta zasilająca pozwalająca zróżnicować zasilanie: przyłącze 2, przyłącze 4 i zasilanie pilotów Masa [g] End-plate CM 1 CANopen WEJ/WYJ 635 GNIAZDO BUS-IN DLA CANopen WTYK BUS-OUT DLA CANopen COD. A Gniazdo M12 CANopen, kod A Wtyk BUS-OUT M12 CANopen, kod A KABEL SIECIOWY DLA CANOPEN NOTATKI Kabel sieciowy dla CANopen 20 m 2-199
16 -, PŁYTY POŚREDNIE I AKCESORIA Zawory CM mogą być zabudowywane w wyspach zaworowych z każdą z dostępnych płyt zasilających: ze złączem multipol, Profinet IO, EtherCAT, EtherNet/IP, czy też CANopen. STEROWANIE RĘCZNE CM -, PŁYTY POŚREDNIE I AKCESORIA MONOSTABILNE PRZESTEROWANIE PORTU 2 przez pośrednie sterowanie suwaka Naciśnij i przytrzymaj przycisk sterowania ręcznego (przytrzymanie nie jest konieczne dla zaworów bistabilnych typy K) Zwolnienie sterowania ręcznego: - Sterowanie ręczne powróci do położenia spoczynkowego. - Zawory typu I, W, L, V, F i O powrócą do położenia spoczynkowego. - Zawory typu K pozostaną w pozycji przesterowanej. MONOSTABILNE PRZESTEROWANIE PORTU 4 przez pośrednie sterowanie suwaka Naciśnij i przytrzymaj przycisk sterowania ręcznego (przytrzymanie nie jest konieczne dla zaworów bistabilnych typy K) Zwolnienie sterowania ręcznego: - Zawory typu I, W, L i O powrócą do położenia spoczynkowego - Zawory typu K pozostaną w pozycji przesterowanej W zaworach typu F i V ten przycisk sterowania ręcznego nie występuje. MONOSTABILNE PRZESTEROWANIE PORTU 2 przez pośrednie sterowanie suwaka Naciśnij oraz obróć zgodnie z ruchem wskazówek zegara (90 ) przycisk sterowania ręcznego. Zwolnienie sterowania ręcznego-obróć przeciwnie do ruchu wskazówek zegara (90 ) i zwolnij przycisk. - Sterowanie ręczne powróci do położenia spoczynkowego. - Zawory typu I, W, L, V, F i O powrócą do położenia spoczynkowego. - Zawory typu K pozostaną w pozycji przesterowanej. BISTABILNE PRZESTEROWANIE PORTU 4 przez pośrednie sterowanie suwaka Naciśnij oraz obróć zgodnie z ruchem wskazówek zegara (90 ) przycisk sterowania ręcznego. Zwolnienie sterowania ręcznego-obróć przeciwnie do ruchu wskazówek zegara (90 ) i zwolnij przycisk. - Sterowanie ręczne powróci do położenia spoczynkowego. - Zawory typu I, W, L i O powrócą do położenia spoczynkowego. - Zawory typu K pozostaną w pozycji przesterowanej. W zaworach typu F i V ten przycisk sterowania ręcznego nie występuje. Uwaga: Konieczna jest obecność zasilania pilotów X. Uwaga: Konieczna jest obecność zasilania pilotów X. Uwaga: Konieczna jest obecność zasilania pilotów X. Uwaga: Konieczna jest obecność zasilania pilotów X. Kod zamówieniowy dla zaworów z monostabilnym sterowaniem ręcznym jest zakończony cyfrą 0. Kod zamówieniowy dla zaworów z bistabilnym sterowaniem ręcznym jest zakończony cyfrą 1. PRZYKŁAD: PRZYKŁAD: a WYMIARY ZAWORU Ø 4 Symbol Sterowanie ręczne Masa [g] monostabilne bistabilne I4 W4 L4 V4 K4 O monostabilne bistabilne monostabilne bistabilne monostabilne bistabilne monostabilne bistabilne monostabilne bistabilne 2-200
17 a WYMIARY ZAWORU Ø 6 Symbol Sterowanie ręczne Masa [g] monostabilne bistabilne I6 W6 L6 V6 K6 O monostabilne bistabilne monostabilne bistabilne monostabilne bistabilne monostabilne bistabilne monostabilne bistabilne a WYMIARY ZAWORU Ø 8 Symbol Sterowanie ręczne Masa [g] monostabilne bistabilne I8 W8 L8 V8 K8 O monostabilne bistabilne monostabilne bistabilne monostabilne bistabilne monostabilne bistabilne monostabilne bistabilne CM -, PŁYTY POŚREDNIE I AKCESORIA 2 - ADD PŁYTA ZASILAJĄCA CM 1-11 ADD 3 - ADD PŁYTA ZASILAJĄCA CM 1 ADD Masa [g] Płyta zasilająca CM 1-11 ADD 770 Description Masa [g] Płyta zasilająca CM 1 ADD 770 Płyta zasilająca pozwalająca zróżnicować zasilanie: przyłącze 2, przyłącze 4 i zasilanie pilotów 2-201
18 WIRING DIAGRAM FOR THE ADDITIONAL TERMINAL Z modułu poprzedniego RTX+ (komunikacja) GND RTX- (komunikacja) VCC (zasilanie z poprzedniej wyspy) PWR BUS ERROR LOCAL ERROR a Sygnalizacja LED b Uziemienie Do modułu następnego RTX+ (komunikacja) GND RTX- (komunikacja) VCC0 (zasilanie do następnej wyspy) DRTN DOUT GND CLK GND SEL ZAREZERWOWANE VCC VCC ZAWÓR CLEVER ZAWÓR CLEVER PŁYTA KOŃCOWA CM -, PŁYTY POŚREDNIE I AKCESORIA e PŁYTA KOŃCOWA f PŁYTA POŚREDNIA Masa [g] Płyta końcowa CM 230 Masa [g] Płyta końcowa CM 120 g PŁYTA POŚREDNIA ODCINAJĄCA t PŁYTA POŚREDNIA ODPOWIETRZAJĄCA Masa [g] Płyta końcowa odcinająca CM 117 Masa [g] Płyta końcowa odpowietrzająca CM
19 p UCHWYTY DO SZYNY Ω (DIN EN 50022) TŁUMIK DO ZŁĄCZA, Ø 8 Masa [g] Uchwyty do szyny DIN HDM/CM 30 Dostawa obejmuje dwie śruby M4x45 i jeden wkręt dociskowy M6 Pakowane pojedynczo. Masa [g] W Tłumik do złącza, Ø 8 15 Dla przyłącza odpowietrzającego - 3/5 płyty pośredniej - moduł 6 i płyty pośredniej odpowietrzającej - moduł M8 MODUŁ CM 8-WEJŚĆ M8 (sterowanie szeregowe) - WEJŚĆ / WYJŚĆ (sterowanie napięciowe - multipol) STEROWANIE SZEREGOWE WEJŚCIE PNP 1 = + 24 VDC 3 = OVDC 4 = WEJŚCIE WEJŚCIE PNP 1 = + 24 VDC 3 = OVDC 4 = WEJŚCIE WYJŚCIE PNP 1 = + 24 VDC 3 = OVDC 4 = WEJŚCIE PRZEŁĄCZNIK STEROWANIE NAPIĘCIOWE WEJŚCIE NPN 1 = + 24 VDC 3 = OVDC 4 = WEJŚCIE WYJŚCIE NPN 1 = + 24 VDC 3 = OVDC 4 = WEJŚCIE PRZEŁĄCZNIK CM -, PŁYTY POŚREDNIE I AKCESORIA Masa [g] Moduł CM 8-wejść M8 273 WYJŚCIE ANALOGOWE WEJŚCIE ANALOGOWE ZAŚLEPKA M8 PRZEWÓD M8-M8 Pin Kolor Przewodu 1 Brązowy 3 Niebieski 4 Czarny Zaślepka M Przewód M8-M8 L=3m 2-203
20 u 23 PRZEWÓD PODŁĄCZENIOWY DLA WYSP M8 WTYK M Przewód podłączeniowy dla wysp M8 L=5 m Przewód podłączeniowy dla wysp M8 L=1 m Przewód podłączeniowy dla wysp M8 L=3 m Przewód podłączeniowy dla wysp M8 L=10 m Pin Kolor Przewodu 1 Brązowy 2 Biały 3 Niebieski 4 Czarny Wtyk M8 CM -, PŁYTY POŚREDNIE I AKCESORIA WKRĘTY DOCISKOWE DLA MULTIMACH HDM/CM R17 - KLUCZ DO DEMONTAŻU PRZEWODOW Długość = 140 mm Wkręty dociskowe dla MULTIMACH HDM/CM Ø Przewodu 2L17001 RL17 od Ø 3 do Ø 10 Pakowane po 1+1 szt. NOTATKI 2-204
FIELDBUS CM CLEVER MULTIMACH
FIELDBUS CM CLEVER MULTIMACH 1 WPROWADZENIE WPROWADZENIE DANE TECHNICZNE Przyłącza zaworów Przyłącze zasilające dla pilotów płyta 1-11 Maksymalna liczba pilotów Maksymalna liczba zaworów Zakres temperatury
