1 Zabezpieczanie latarni z oświetleniem MLP1x Wybór ogranicznika przepięć do ochrony w lampach ulicznych Regulacja jasności? MLP1x Klasa ochrony I lub II Zdalne sterowanie? MSB10 (oświetlenie zewn.) MSB6 (oświetlenie wewn.) MLP2x Regulacja natężenia światła bez regulacji Intensywność światła 100% 80% MSB % 40% 20% 0% MSB DE t/h z regulacją np. DALI (Digital Addressable Lighting Interface - cyfrowy interfejs świetlny) Intensywność światła 100% 80% 60% 40% MLP 20% 0% dostępne warianty dla 1-10 i RS485 t/h 56

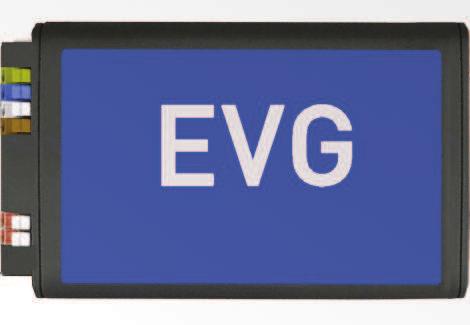

2 Przykłady instalacji dla stopnia ochrony I lub II Instalacja MLP1 z DALI dla poziomu ochrony I D L MLP1-230S-P/DL D L LL L DDAL DALI L DALI sterownik elektroniczny 120 do 277 AC 7 do 28 DC L S R RS L RS L sterownik - opcjonalna zdalna sygnalizacja uszkodzenia uziemienie tylko w MLP1 dla poziomu ochrony I Alarm Instalacja MLP2 z DALI dla poziomu ochrony II L DALI D L MLP2-230S-P/DL D L LL DALI sterownik elektroniczny Instalacja MLP1-2L do ochrony 2-faz dla stopnia I opcjonalna zdalna sygnalizacja uszkodzenia zacisk PE nie podłączony PE L2 L1 MLP1-230S-P-2L L2 L1 L1 LL2 DALI L1 L2 sterownik elektroniczny 120 do 277 AC L1 L2 PE L2 L1 MLP1-230S-P-2L L2 L1 sterownik - opcjonalna zdalna sygnalizacja uszkodzenia uziemienie tylko w MLP1 dla poziomu ochrony I Alarm Instalacja MLP2-2L do ochrony 2-faz dla stopnia II L1 L2 L2 L1 MLP2-230S-P-2L L2 L1 L1 L2 L DALI sterownik elektroniczny opcjonalna zdalna sygnalizacja uszkodzenia zacisk PE nie podłączony 57

3 Ograniczniki przepięć typu 23 (CD) do ochrony Seria MLPx-xxx 0,2- Dla oświetlenia tuneli, ulic i obiektów a przyłącza śrubowe lub z okablowaniem Wersje IP65 Dla klasy ochrony I lub II Ochrona AC lub ochrona AC i przewodów sterowniczych Stworzone dla : 10k i : do zastosowań zewnętrznych Optyczna zdalna sygnalizacja (opcja) W ofercie wiele wykonań Informacje o zastosowaniu w oddzielnej broszurze o zabezpieczeniu Wymiary i schemat MLP L- W/ RS MLP1-xxx-W/xx L Data 91 MLP1-230S-W/RS AC L 39 Data MLP2-xxx-P/xx MLP1-230L-W MLP2-230L-P MLP2-230LS-P 30 MLP1-230LS-W MLP2-230S-P MLP2-230-P MLP2-230S-P/RS DATA in G3 D DATA out DATA in D DATA iout : Gazowy iskiernik wyładowczy G3: 3-biegunowy iskiernik gazowy : Blok warystorów dużej mocy : Zabezpieczenie termiczne t : Termiczne urządzenie odłączające : Zdalna sygnalizacja MI: Sygnalizacja uszkodzenia 49 MLP1-230S-W/RS MLP2-230S-P/RS 58

4 Ograniczniki przepięć typu 23 (CD) do ochrony Seria MLP 0,2- Opis MLPx-120-x MLPx-230-x MLPx-x-x/RS MLPx-x-x/DL Zastosowanie AC AC RS485 DALI Maks. znam. prąd obciążenia I L 2,5A separacja obwodu prądowego / 16A separacja równoległa 300mA ajwyższe napięcie trwałej pracy U c 180 AC 305 AC 7 AC 28 DC Prąd upływu I PE brak (MLP1-xx) I n 100A (MLP2-xx) Udar kombinowany (MLP1-xx) 200A (MLP2-xx) 10k / - apięciowy poziom ochrony przy U p 1k 1,5k Termiczne urządzenie odłączające - Wymiary montażowe patrz rysunek - Średnica kabla przyłączeniowego MLPx-x-W kabel 1,5 mm² 1,5 mm² Średnica kabla przyłączeniowego MLPx-x-P śruba maks. 1,5 mm² zacisk śrubowy maks. 1,5 mm² Wyświetlacz stanu brak przesyłu danych Zdalna sygnalizacja bezpotencjałowy zestyk przełączalny brak przesyłu danych ściana / płyta montażowa Zakres temperatur pracy -40 do 85 C poliwęglan UL94-0 Klasa ochrony klasa I (MLP1-x) - klasa II (MLP2-x) IEC Międzynarodowa Low oltage SPD (class II & III test) - Dane techniczne wybranych wariantów Opis MLP1-230L-W MLP2-230L-P MLP2-230-P MLP2-230S-P/RS apięcie znamionowe AC Maks. znam. prąd obciążenia I L 2,5A separacja obwodu prądowego / 16A separacja równoległa ajwyższe napięcie trwałej pracy U c 305 AC Prąd upływu I PE brak nie dotyczy (8/20 µs) Udar kombinowany (1,2/50 µs - 8/20 µs) 10k / apięciowy poziom ochrony przy U p 1,5k Ogranicznik przepięć toru sygnałowego Przewód przesyłu danych brak RS485 ajwyższe napięcie trwałej pracy - 7 DC Maks. napięcie sieci - 300mA - 100A - 200A apięciowy poziom ochrony - 20 Odłącznik termiczny Przekrój przewodu (AC) kabel maks. 1,5mm² śruba maks. 1,5mm² Przekrój przewodu (Daten) kabel maks. 1mm² śruba maks. 1mm² Stan uszkodzenia przerwa w zasilaniu i wyłączona dioda odłączony ogranicznik i wyłączona dioda Zdalna sygnalizacja brak bezpotencjałowy zestyk przełączalny 250 AC - 30DC - 3A Zakres temperatur pracy -40 do 85 C Stopień ochrony obudowy IP65 IP20 Klasa ochrony klasa I klasa II IEC (AC SPD) klasa IIIII test IEC (komunikacyjny ogranicznik) - C2 umery artykułów Artykuł umer Artykuł umer Artykuł umer Artykuł umer Artykuł umer Artykuł umer MLP1-230L-P MLP1-230L-P/DL MLP1-230L-P/RS MLP1-230L-W MLP1-230L-W/DL MLP1-230L-W/RS MLP1-230S-P MLP1-230S-P/DL MLP1-230S-P/RS MLP1-230S-W MLP1-230S-W/DL MLP1-230S-W/RS MLP1-230-W MLP2-230L-P MLP2-230L-P/DL MLP2-230L-P/RS MLP2-230LS-P MLP2-230LS-W MLP2-230L-W MLP2-230L-W/DL MLP2-230L-W/RS MLP2-230-P MLP2-230S-P MLP2-230S-P/DL MLP2-230S-P/RS MLP2-230S-W MLP2-230S-W/DL MLP2-230S-W/RS MLP2-230-W

5 Ograniczniki przepięć typu 23 (CD) do ochrony Seria MLPx-230x-x-2L Dla oświetlenia tuneli, ulic i obiektów a przyłącza śrubowe lub z okablowaniem Wersje IP65 Dla klasy ochrony I lub II Ochrona AC lub ochrona AC i przewodów sterowniczych Stworzone dla : 10k i : do zastosowań zewnętrznych Optyczna zdalna sygnalizacja (opcja) W ofercie wiele wykonań MLP L- W- 2L Wymiary i schemat MLP1-230x-P-2L MLP1-230x-W-2L PE L2 L1 L1 L2 PE MLP1-230S-P-2L MLP1-230S-W-2L L2 L1 L1 L2 S S AC AC : Gazowy iskiernik wyładowczy G3: 3-biegunowy iskiernik gazowy : Blok warystorów dużej mocy : Zabezpieczenie termiczne t : Termiczne urządzenie odłączające : Zdalna sygnalizacja MI: Sygnalizacja uszkodzenia 60

6 Ograniczniki przepięć typu 23 (CD) do ochrony Seria MLPx-230x-x-2L Opis MLPx-230-x-x-2L Zastosowanie AC Maks. znam. prąd obciążenia I L 2,5A ajwyższe napięcie trwałej pracy L- U c 305 AC ajwyższe napięcie trwałej pracy L-L U c 480 AC Prąd upływu I PE brak Udar kombinowany 10k / apięciowy poziom ochrony przy U p 1,5k Termiczne urządzenie odłączające Wymiary montażowe patrz rysunek Średnica kabla przyłączeniowego MLPx-x-W kabel 1,5 mm² Średnica kabla przyłączeniowego MLPx-x-P śruba maks. 1,5 mm² Wyświetlacz stanu Zdalna sygnalizacja tylko przy MLPx-230S-x-2L ściana / płyta montażowa Zakres temperatur pracy -40 do 85 C poliwęglan UL94-0 Klasa ochrony klasa I (MLP1-x) - klasa II (MLP2-x) IEC Międzynarodowa Low oltage SPD (class II & III test) E Europa Low oltage SPD (class II & III test) IEC Międzynarodowa - Dane techniczne wybranych wariantów Opis MLP1-230L-W-2L MLP2-230L-P-2L MLP2-230S-P-2L MLP2-230S-W-2L apięcie znamionowe AC Maks. znam. prąd obciążenia I L 2,5A ajwyższe napięcie trwałej pracy L- U c 305 AC ajwyższe napięcie trwałej pracy L-L U c 480 AC Prąd upływu I PE brak nie dotyczy Udar kombinowany (1,2/50 µs - 8/20 µs) 10k / apięciowy poziom ochrony przy U p 1,5k Odłącznik termiczny Wymiary montażowe patrz rysunek Przekrój przewodu (AC) kabel maks. 1,5mm² śruba maks. 1,5mm² Przekrój przewodu (sygnał) kabel maks. 1mm² śruba maks. 1mm² Stan uszkodzenia przerwa w zasilaniu i wyłączona dioda odłączony ogranicznik i wyłączona dioda Zdalna sygnalizacja brak bezpotencjałowy zestyk przełączalny / 250 AC - 30DC - 3A ściana / płyta montażowa Zakres temperatur pracy -40 do 85 C poliwęglan UL94-0 Stopień ochrony obudowy IP65 IP20 IP65 Klasa ochrony klasa I klasa II IEC (AC SPD) klasa IIIII test E (AC SPD) klasa IIIII test IEC (komunikacyjny ogranicznik) - C2 umery artykułów Artykuł umer Artykuł umer Artykuł umer Artykuł umer MLP1-230L-W-2L MLP1-230S-W-2L MLP1-230L-P-2L MLP1-230S-P-2L na zapytanie MLP2-230L-W-2L MLP2-230S-W-2L MLP2-230L-P-2L MLP2-230S-P-2L

7 Ograniczniki przepięć (z okablowaniem) MLPC1-230L-R, MLPC1-230L- Kompaktowy ogranicznik przepięć typu 23 Prosty montaż Połączenie przez zacisk sprężynowy lub śrubowy Sygnalizacja stanu Aparat uszkodzony - odłączenie od sieci i od obwodu prądowego Zgodny z normą E Zastosowanie: obwody końcowe np. oświetlenie MLPC L -R/ /50 Wymiary i schematy Dane techniczne 40 AC network system L L ø ,5 ø ø ø4.3 20,5 Opis MLPC L-R MLPC L-R/50 MLPC L- Zastosowanie AC Maks. znam. prąd obciążenia I L 5A ajwyższe napięcie trwałej pracy U c 320 AC Udar kombinowany (IEC ) 10k / Udar kombinowany IEEE (C ) 10k / apięciowy poziom ochrony przy U p 1,5k Termiczne urządzenie odłączające Wymiary montażowe patrz rysunek Przekrój przewodów AC zacisk sprężynowy max. 1,5 mm² MLPC L-/50 zacisk śrubowy max. 1,5 mm² Aparat uszkodzony odłączenie od sieci i oddzielenie obwodu prądowego przy połączeniu typu Wyświetlacz stanu Zdalna sygnalizacja brak ściana / płyta montażowa Zakres temperatur pracy -40 do 85 C PA66 UL94-0 Stopień ochrony IP20 IEC Międzynarodowa Low oltage SPD (class II & III test) E Europa Low oltage SPD (class II & III test) IEC Międzynarodowa - umer artykułu t : Gazowy iskiernik wyładowczy : Blok warystorów dużej mocy : Zabezpieczenie termiczne t : Termiczne urządzenie odłączające 62

8 Ograniczniki przepięć z okablowaniem typu 23 (CD) DSLP1-230L Kompaktowy ogranicznik przepięć typu 23 Bardzo kompaktowy (niewielka głębokość zabudowy) Montaż na szynie DI Okablowanie z zaciskiem śrubowym Optyczny wskaźnik uszkodzeń Aparat uszkodzony - odłączenie od sieci i od obwodu prądowego Zgodny z normą E DSLP L Wymiary i schematy Dane techniczne 38 17,9 sieć AC L 80 L system 600 t system Opis MLPC1-230L- Zastosowanie AC Maks. znam. prąd obciążenia I L 5A ajwyższe napięcie trwałej pracy U c 320 AC Udar kombinowany (IEC ) 10k / Udar kombinowany IEEE (C ) 10k / apięciowy poziom ochrony przy U p 1,5k Termiczne urządzenie odłączające Wymiary montażowe patrz rysunek Przekrój przewodów AC zacisk śrubowy max. 1,5 mm² Uziemienie przewód 2 mm² - długość 60 cm Aparat uszkodzony odłączenie od sieci i od obwodu prądowego Wyświetlacz stanu Zdalna sygnalizacja brak szyna TH35 mm Zakres temperatur pracy -40 do 85 C PA66 UL94-0 Stopień ochrony IP20 P-E Polska ogranicznik przepięć typu 23 E Europa Low oltage SPD (class II & III test) IEC Międzynarodowa - umer artykułu : Gazowy iskiernik wyładowczy : Blok warystorów dużej mocy : Zabezpieczenie termiczne t : Termiczne urządzenie odłączające 63
