BSTA 410. Perfekcyjne rozwiązanie dla Państwa potrzeb.

Transkrypt

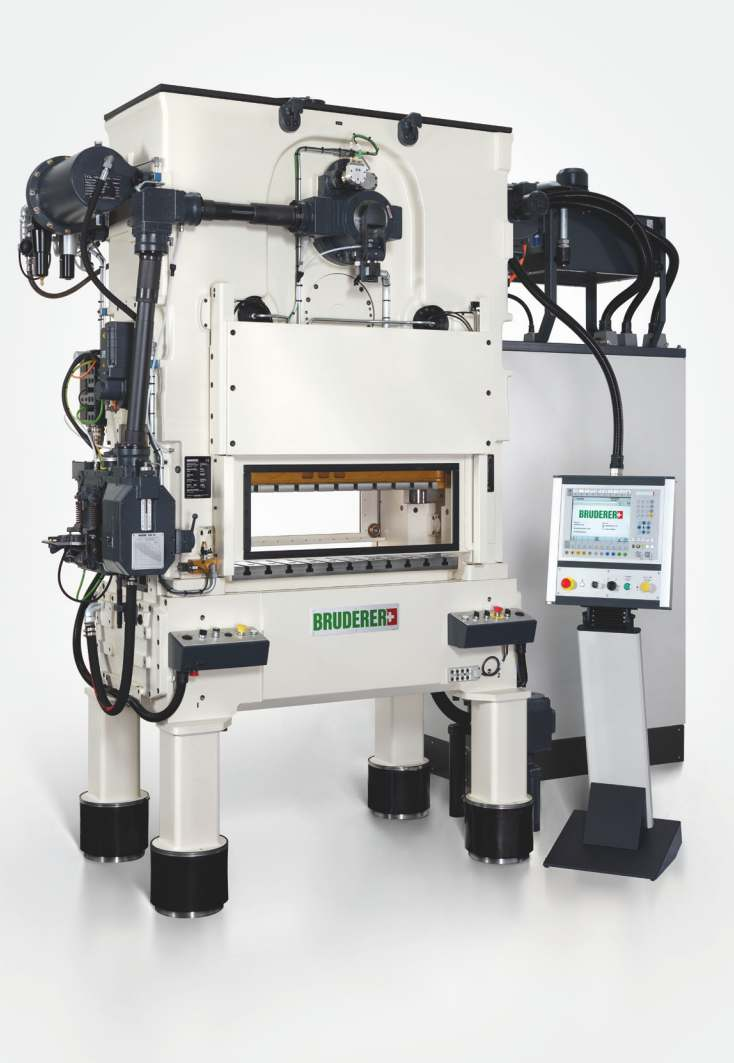

1 BSTA 410 Perfekcyjne rozwiązanie dla Państwa potrzeb.

2

3 Nasze doświadczenie Państwa korzyść. W każdej automatycznej prasie do tłoczenia BSTA zawarte są gromadzone przez dziesięciolecia nasze doświadczenia współpracy z najbardziej wymagającymi klientami. Dzięki ważnym innowacjom i trosce o szczegóły mogą Państwo ekonomiczniej produkować na naszych maszynach. Wykorzystajcie to Państwo dla swoich korzyści. Zalety prasy BSTA 410 w pigułce. Przestawny skok z kompensacją masy i najnowocześniejsza technika sterowania: do uniwersalnych zastosowań do najprzeróżniejszych wielkości skoku Termicznie neutralne prowadzenie suwaka z osią przechyłu w płaszczyźnie prowadzenia taśmy: zapewniające wysokie okresy trwałości narzędzi dla optymalnej jakości części Przestawianie suwaka podczas pracy w warunkach produkcyjnych: do optymalnego nastawienia narzędzia Wysokowydajny zespół sprzęgło - hamulec: dla lepszego pierwszego i ostatniego udaru i dzięki temu mniejszej liczby odpadów Utrzymanie dolnego martwego położenia suwaka w mikronowej tolerancji: dla większej stabilności i pewności procesu Precyzyjna mechanika oraz znamienny dla firmy BRUDERER układ napędu i system dźwigniowy: dla większej niezawodności i żywotności całego układu mechanicznego Zintegrowana funkcja pomiaru i nadzoru: ułatwiająca optymalizację procesu dzięki łatwej obsłudze z pulpitu sterowania Łatwe dołączanie urządzeń peryferyjnych: do szybszej integracji i maksymalnej produktywności

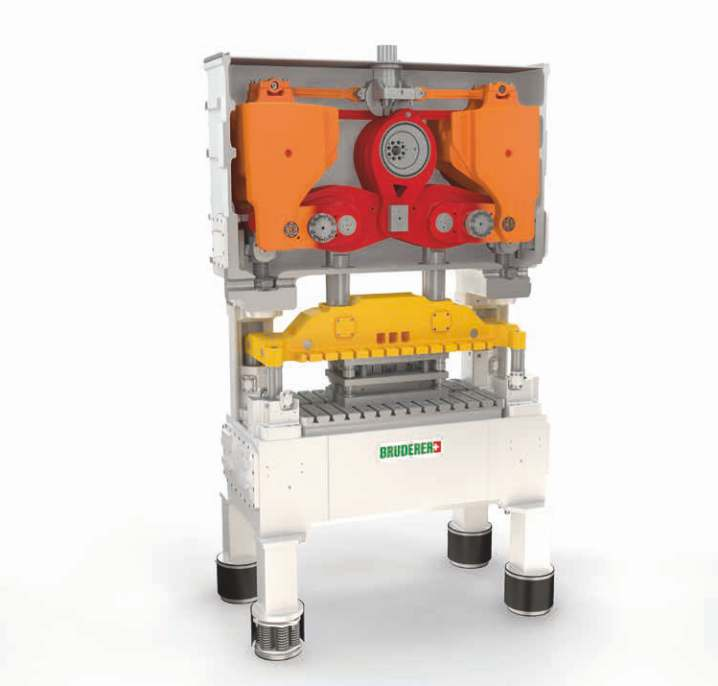

4 Tu siły działają we właściwych miejscach. Znamienny dla automatycznych pras tłoczących BSTA układ dźwigni rozkłada obciążenie działające na suwak w procesie tłoczenia w systemie. Ten rozkład obciążenia wraz z absolutnie minimalnymi luzami łożyskowania oraz wydajnym systemem smarowania jest czynnikiem decydującym o wysokiej żywotności i stałej precyzji maszyny. 30% 30% 20% 20% 50% 50% 100%

5 Dzięki temu mogą Państwo produkować dłużej i z większą precyzją Proces tłoczenia z możliwością regulacji. Dzięki unikalnemu systemowi dźwigniowemu, hartowane i szlifowane wrzeciona przestawiania suwaka przejmują jedynie 20% całkowitego obciążenia, każde. Dzięki takiej konstrukcji możliwa jest regulacja wysokości suwaka podczas tłoczenia i utrzymanie dolnego martwego położenia w każdym momencie w najwęższych tolerancjach. Dłuższe okresy trwałości narzędzi dzięki dobremu prowadzeniu. Aby zapobiec odchyleniom stempla w narzędziu przy mimo osiowych obciążeniach, elementy prowadzące suwak umieszczone są wyłącznie w poziomie prowadzenia taśmy. Zastosowane łożyska ślizgowe kompensują oddziaływania termiczne na prowadzenia suwaka. W ten sposób uzyskuje się istotne zwiększenie okresów trwałości narzędzi. Przestawianie suwaka podczas pracy w warunkach produkcyjnych. Większa elastyczność dzięki prawidłowym nastawom. Zmiana skoku umożliwia szybkie i pewne nastawianie różnych wysokości skoku. W ten sposób zagwarantowana jest wysoka elastyczność oraz wszechstronność zastosowań. Bez dodatkowych interwencji synchronizowana jest przy tym faza posuwu podajnika taśmy. Termicznie neutralne prowadzenie suwaka w celu kompensacji rozszerzalności cieplnej w płaszczyźnie poziomej przy zmianach temperatury. Szybka zmiana wartości skoku dla większej elastyczności.

6 Sprawdzone w praktyce. Wiele wiodących przedsiębiorstw na całym świecie doceniło zalety automatycznych pras tłoczących BRUDERER i produkuje części wysokiej precyzji na naszych maszynach wykorzystując swoją wiedzę technologiczną do wyrobów, bez których nasze codzienne życie byłoby nie do pomyślenia. Wszędzie tam, gdzie wymagana jest najwyższa dyspozycyjność i precyzja, przy wysokiej lub niskiej liczbie skoków, stosowane są prasy BRUDERER - u dostawców przemysłu motoryzacyjnego, d o p r o d u k c j i z ł ą c z y d l a e l e k t r o n i k i, p r z e m y s ł u elektrotechnicznego i komputerowego, części do zegarków lub opakowań metalowych dla przemysłu spożywczego oraz w wielu innych branżach. W ten sposób wspieramy naszych Klientów naszą wiedzą i przewagą naszych automatów do tłoczenia w zakresie precyzji w wytwarzaniu przez nich wyrobów wysokiej jakości.

7 Dane techniczne BSTA 410. Siła nominalna kn 410 Przestrzeń zabudowy narzędzia L - R mm 1100 Prędkość (Liczba skoków) Min. 1/min. 100 Maks. 1/min A) Napięcie zasilania (EN 60204) V 400 A) Częstotliwość zasilania (EN 60204) Hz 50 / 60 B) Moc przyłączeniowa Maks. kva 86 Napięcie sterujące VDC 24 Moc napędu silnika głównego kw 28 Przyłącze sprężonego powietrza R 1/2 " Min. bar 7 Maks. bar 10 BSTA Przestawny skok (standard) mm 8 / 13 / 16 / 19 / 25 mm 32 / 38 / 44 / 47 Przestawny skok (Opcja) mm 16 / 19 / 25 / 32 / 38 mm 44 / 47 / 51 / 57 / 64 A) Skok stały Maks. mm 64 Zakres przesuwu suwaka mm 64 Wysokość zabudowy narzędzia A) Min. mm 206 (W zależności od wielkości skoku) Maks. mm 298 Powierzchnia płyty mocującej L - R mm 1080 F- B mm 650 Wysokość C) mm 1266 Powierzchnia suwaka L - R mm 980 F - B mm 420 A) Wysokość wlotu taśmy Min. mm 60 Maks. mm 140 Szerokość przelotu taśmy (maszyna) Maks. mm 250 Otwór w płycie podstawowej L - R mm 1060 F - B mm 200 Wymiary Prasa (standard BBV) L - R mm z półautomatycznym przestawianiem skoku F - B mm 1255 Wysokość mm 3200 Masa (ok.) kg 8700 Podajniki taśmy Standard BBV 191 Opcje BBV 180 BBV 260 BSV 75 BSV 170 BSV 300 BZV 61 A) B) C) Opcje na zapytanie. Wraz ze standardowymi gniazdami wtykowymi dla urządzeń peryferyjnych. Od podłogi. Zastrzega się możliwość wprowadzania zmian technicznych.
