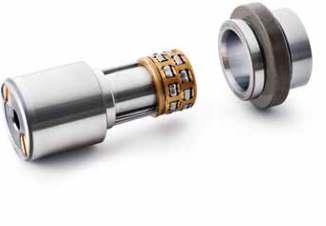

1 Normalia Toczne,walcowe zespoły centrujące AGATHON do budowy maszyn i aparatury Bezluzowe prowadzenie i centrowanie

2 Obszar zastosowań Toczne walcowe ustalenia centrujące dzięki precyzyjnemu napięciu wstępnemu pracują bezluzowo i wyróżniają się wysoką trwałością. Dzięki różnym zaletom trybologicznym prowadzenia tocznego w porównaniu z prowadzeniami ślizgowymi można znacznie zwiększyć efektywność wymagających zadań centrowania. Zintegrowany system trzymania koszyka umożliwia wysunięcie ze strefy napięcia wstępnego. Centrowania firmy Agathon wyprodukowane z odpornej na zużycie, hartowanej stali na łożyska toczne stosowane są w bardzo wielu obszarach zastosowań. Zastosowania statyczne Ustalenie z kołkiem bezluzowym: wykonane z dużym nakładem środków otwory ustalające pod centrowanie pozostają trwale precyzyjne - natomiast w konwencjonalnych połączeniach kołkowych (słupowych) oraz płaskich ustaleniach prostopadłościennych ulegają one na skutek tarcia stosunkowo szybkiemu zużyciu. Szybkowymienne, bezluzowe połączenia wtykowe: na przykład w uchwytach i przyrządach obróbkowych oraz wtykowych jednostkach napędowych. Centrowanie maksymalnego przesadzenia do 0.15 mm Zastosowania dynamiczne Zastosowania krótkoskokowe: zespół centrujący nie wysuwa się ze strefy napięcia wstępnego - patrz wskazówki konstrukcyjne W zależności od wartości przesadzenia oraz przyspieszenia narzędzia można uzyskać prędkości pracy do 400 cykli/min. Informacje o ograniczeniach liczby cykli / min. w zależności od zastosowania centrowania na zapytanie. Do zadań dynamicznego centrowania i oczekiwaniu żywotności na poziomie wielu milionów cykli centrowane przesadzenie powinno być < 0.05 mm.

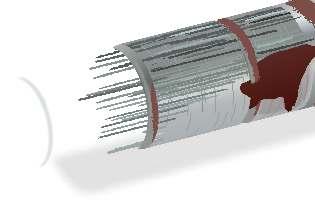

Zalety tocznych, walcowych zespołów centrujących

początkowa siła nośna oraz promieniowe przeniesienie

zamocować albo za pomocą kamieni mocujących albo zacisnąć

powtarzalność, < 1μm Zintegrowany system trzymania koszyka

zużycia ściernego Dłuższa bezluzowa droga centrowania

można demontować od przodu narzędzia zakleszczania płyt,

Wygoda użytkowa Brak Cechy konstrukcyjne procesowa

elementy także wielu zespołów centrujących np.

Prosty Zastosowania dane CAD do ściągnięcia z internetu we

wielkości oraz liczby stosowanych zespołów centrujących

Zespoły centrujące nie muszą być umieszczane symetrycznie

3 Zalety tocznych, walcowych zespołów centrujących Właściwości Wskazówki dotyczące zabudowy Wysoka Tuleje początkowa siła nośna oraz promieniowe przeniesienie obciażenia Bezluzowe, Najwyższa wysoka sztywność można zamocować albo za pomocą kamieni mocujących albo zacisnąć między płytami Pasowanie ustalenia: js4/js4/h5 powtarzalność, < 1μm Zintegrowany system trzymania koszyka oraz pozycjonowania Brak drgań ciernych (stick-slip), brak zużycia ściernego Dłuższa bezluzowa droga centrowania Wykonania kompaktowy zespół centrujący Zespoły centrujące można demontować od przodu narzędzia zakleszczania płyt, łatwiejsza manipulacja Niezawodność Mały, Znormalizowany Wygoda użytkowa Brak Cechy konstrukcyjne procesowa klientowskie na zapytanie Na zapytanie poszczególne elementy także wielu zespołów centrujących np. dodatkowe tuleje, mogą zostać sparowane Bezpłatne Swoboda Prosty Zastosowania dane CAD do ściągnięcia z internetu we wszystkich formatach schemat obliczeniowy do określenia wielkości oraz liczby stosowanych zespołów centrujących Konstrukcja konwencjonalna Zużycie na skutek konstruowania: Zespoły centrujące nie muszą być umieszczane symetrycznie krótkoskokowe: dla koszyka trzeba przewidzieć konstrukcyjne ograniczenie ruchu (stop). Konstrukcja ﬁrmy Agathon Zużycie System pozycjonowania koszyka Nieefektywny Zużycie na skutek środek smarny tarcia suchego Wałeczek toczny Smarowanie minimalne Smar pozostaje w kieszeni wałeczka

Zespoły centrujące Agathon Universalny 7990 Do zwykle spotykanych zadań precyzyjnego centrowania (ustalania) 3 wielkości dostępne z magazynu Do zastosowań filigranowych - 7992 Nadzwyczaj kompaktowe

4 Zespoły centrujące Agathon Universalny 7990 Do zwykle spotykanych zadań precyzyjnego centrowania (ustalania) 3 wielkości dostępne z magazynu Do zastosowań filigranowych Nadzwyczaj kompaktowe wykonanie zapewniające oszczędność miejsca co do długości i średnicy Tuleja jest mocowana bezpośrednio za pomocą głowicy z gwintem Najwyższe wymagania 7993 Dłuższa droga centrowania do precyzyjnego wprowadzenia i wyprowadzenia do i z aplikacji Zastosowania wysokotemperaturowe Idealne do wymagań pomieszczeń czystych Brak ograniczeń co do sposobu czyszczenia

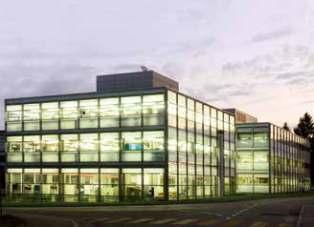

Lokalizacje firmy Agathon Główna siedziba Agathon AG Gurzelenstrasse 1, 4512 Bellach, Schweiz Tel. Sprzedaż CH +41 32 617 45 01 Tel.

5 Lokalizacje firmy Agathon Główna siedziba Agathon AG Gurzelenstrasse 1, 4512 Bellach, Schweiz Tel. Sprzedaż CH Tel. Sprzedaż Export Fax Ameryka Północna Agathon Machine Tools, Inc. 9 Parklawn Drive, Bethel, CT 06801, USA Phone Fax mailamt@agathon.com MEF-TECH S.C. Tel.: meftech@onet.pl Internet: F DE / Data: 08. grudnia 2016 / Zastrzega się możliwość wprowadzania zmian technicznych
