1 Normalia Agathon Lider normalii do tłoczników Nowa definicja precyzji

2 Elementy prowadzące Skonstruowane i wytwarzane zgdnie z normami ISO/DIN. Ujednolicone średnice ustalenia oraz wąskie tolerancje wymiarowe, a także pomocnicze elementy centrujące na słupach i tulejach, zapewniają łatwy montaż oraz zamienność części. Stała, powtarzalna jakość oraz stożek na słupach szybkowymiennych / tulejach ustalających - wykonanych z najwyższą dokładnością - gwarantują wysoką ekonomiczność. Stały lub ruchomy system trzymania / pozycjonowania koszyka umożliwia prawidłowe wyjście prowadzeń tocznych ze strefy napięcia wstępnego. Ślizgowe tuleje prowadzące Do przemieszczeń o długim skoku z ograniczoną prędkością przesuwu, dużych sił, do słupów o średnicach od 15 do 63 mm. Tuleje platerowane brązem oraz samosmarujące Prowadzenia toczne Do przesuwów łatwobieżnych, całkowicie bezluzowych (napięcie wstępne). Koszyki kulkowe: zakres średnic słupów 3-63 mm, przesuwy osiowe i obrotowe. Wykonania: z aluminium, mosiądzu, tworzywa sztucznego. Duże prędkości przesuwów. Koszyki wałeczkowe: zakres średnic słupów mm, przesuwy osiowe. Sztywność, częstotliwość skoków, obciążalność w zależności od typu wałeczka. Wykonania: z aluminium i mosiądzu.

3 Toczne zespoły centrujące Agathon Nowy standard do precyzyjnego prowadzenia i centrowania (ustalania) w budowie wykrojników i tłoczników. Zespół centrujący Agathon (Walcowy, toczny zespół centrujący) gwarantuje precyzyjne prowadzenie i przenoszenie maksymalnego obciążenia od momentu początku centrowania - ze zintegrowanym systemem pozycjonowania koszyka do wyjścia z napięcia wstępnego. Features Właściwości Kompaktowe, gotowe do zabudowy Nieograniczona Do droga otwarcia zastosowań o małych prędkościach przesuwu Toczne, brak efektu drgań ciernych (stick-slip) Powtarzalność Wysoka centrowania w zakresie mikrometrycznym obciążalność początkowa oraz sztywność Zastosowania Aplikacje głębokiego tłoczenia i gładkiego, precyzyjnego wykrawania Narzędzia wielozadaniowe, narzędzia o ruchu posuwowozwrotnym / obrotowym Centrowanie Produkcja płyt pomocy warsztatowych

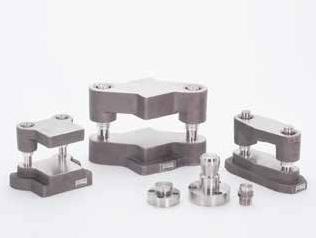

4 Oprawy słupowe Precyzyjne oprawy słupowe firmy Agathon wyróżnia wysoka dokładność i jakość materiałów. Kompletna obróbka zgodnie z rysunkami wykonawczymi klienta. W zależności od zastosowania oprawy słupowe wyposażane są w ślizgowe, kulkowe lub wałeczkowe elementy prowadzące. Standardowe oprawy słupowe Wysoka tłumienność i najlepsza obciążalność dzięki wykonaniu z wysokiej jakości żeliwa perlitycznego Konstrukcja zgodnie z normami ISO/DIN/Agathon Wysokiej precyzji oprawy słupowe do aplikacji wykrawania gładkiego Wykonania klientowskie Obrabiane z zapewnieniem najwyższych wymogów jakościowych Ze stali wyżarzanej odprężająco oraz aluminium, ze specjalnego stopu o wytrzymałości na rozciąganie N/mm2 jak również innych materiałów (np. włókna węglowego, itd.) Standardowe oprawy słupowe z dodatkową obróbką zgodnie z rysunkiem klienta Wymiary dla narzędzi małych i średniej wielkości

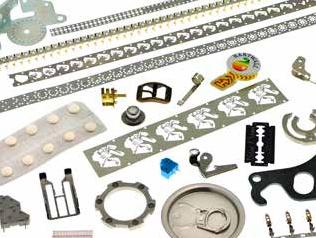

5 Nasi klienci końcowi są z wszystkich branż Mamy dla Państwa rozwiązanie Wyższe okresy trwałości narzędzi Wydłużenie okresu między kolejnymi konserwacjami narzędzia (przeszlifowaniami) Zwiększenie sprawności i produktywności Przekonujące właściwości aplikacyjne Najlepsza jakość materiałów, najwyższa jakość powierzchni oraz najwęższe tolerancje Specjalna geometria wprowadzania na słupach i tulejach zwiększa okres trwałości Opatentowane zakucie elementów tocznych gwarantuje optymalny luz oraz najlepsze zamocowanie w koszyku Dostarczamy pasujące części Precyzyjne elementy prowadzące do wykrojników i tłoczników Precyzyjne elementy prowadzące do budowy maszyn, automatyzacji, form wtryskowych oraz przyrządów i uchwytów Wykonania standardowe i / lub specjalne zgodnie z rysunkiem klienta jak również ze specjalnych materiałów

6 Główna siedziba Agathon AG Gurzelenstrasse 1, 4512 Bellach, Schweiz Tel. Sprzedaż CH Tel. Sprzedaż Export Fax Ameryka Północna Agathon Machine Tools, Inc. 9 Parklawn Drive, Bethel, CT 06801, USA Phone Fax mailamt@agathon.com MEF-TECH S.C. Tel.: meftech@onet.pl Internet: F DE / Data: 17. października 2016 / Zastrzega się możliwość wprowadzania zmian technicznych Lokalizacje firmy Agathon
