1 Szlifierka obwiedniowa CNC do uzębień Wysokowydajna szlifowanie obwiedniowe dużych uzębień

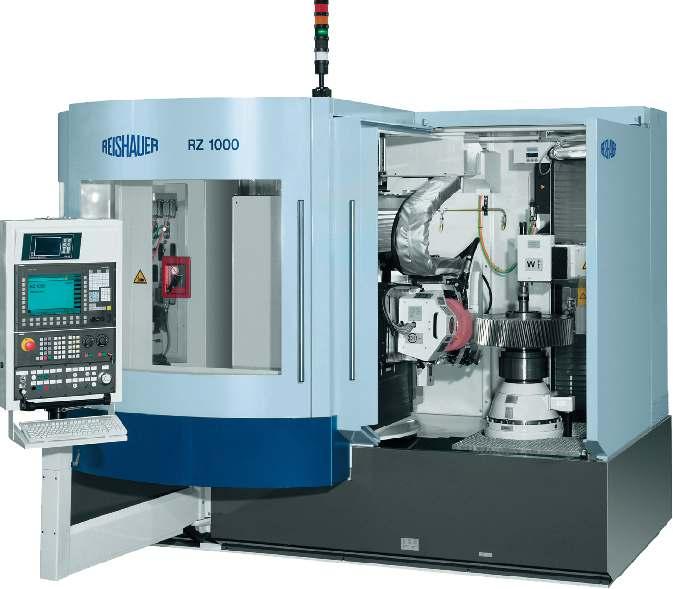

2 REISHAUER RZ 1000 Przewaga również w ekstremalnych zakresach RZ 1000, największa szlifierka obwiedniowa do uzębień w asortymencie produkcji firmy Reishauer przeznaczona jest do wysokowydajnego szlifowania dużych uzębień z najwyższą dokładnością. RZ 1000 oferuje najwyższą produktywność i elastyczność dla całego asortymentu części i spełnia wszystkie wymagania szybkiego, elastycznego nastawiania oraz krótkiego czasu przezbrojenia. RZ 1000 zastępuje wszystkie dotychczasowe typy maszyn tej wielkości; jest ona wyposażona w udoskonalone oprogramowanie generujące parametry nastawienia maszyny dostosowane do uzębienia, które ma być szlifowane.

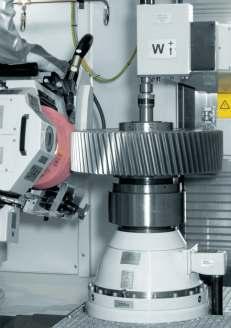

3 Elastyczność RZ 1000 Typoszereg maszyn RZ 1000, RZ 800 i RZ 630 wyposażony jest w adaptacyjny system sterowania osi, zapewniający najwyższą wydajność maszyny dla całego asortymentu części. Dwuwrzecionowy przyrząd CNC do obciągania pfofilowego umżliwia zastosowanie wszystkich narzędzi do obciągania firmy Reishauer dla pełnego zakresu metod obciągania - od obciągania wierszowego do obciągania rolkami pełnozarysowymi. Stworzono wyjątkowe warunki szybkiego, elastycznego nastawiania dzięki dobrej ergonomiczności oraz zapewnieniu nieograniczonego dostępu z trzech stron maszyny: Do łatwej wymiany zintegroanych przyrządów mocujących lub stadaryzowanych trzpieni mocujących w przestrzeni szlifowania Do niekłopotliwej wymiany ściernic (z lub bez pomocy do wymieniania) w pozycji wymiany ściernicy suportu narzędziowego Do szybkiej wymiany diamentowego narzędzia do obciągania w nowym wielofncyjnym przyrządzie do obciągania profilującego CNC.

4 Układ sterowania Bardzo szybki, wysokiej precyzji moduł obwiedniowy połączony z elastycznym układem sterowania warunkują perfekcyjne prowadzenie procesu szlifowania obwiedniowego, zapewniającego optymalne wyniki pod względem jakościowym jak i ekonomicznym. Komputerowy układ sterowania SIEMENS 840D ze względu na jego wszechstronnie konfigurowalną budowę stanowi komfortową bazę do integracji rozwiązania sprzężenia tocznego firmy Reishauer jak również interfejsu operatora i oprogramowania technologicznego firmy REISHAUER. Podstawowe właściwości: Interfejs operatora w systemie Windows z wprowadzaniem danych w czasie rzeczywistym do bieżącego procesu - do szybkiej, bezpośredniej (Online) optymalizacji procesu Otwartość dla użytkownika pod względem stosowania, bez mała dowolnej, geometrii i funkcji technologicznych dla szlifowania i obciągania w celu poprawy jakości i ekonomiczności Wspomagany ekranowo system diagnostyczny dla wszystkich ważnych funkcji maszyny wraz z możliwością sprzężenia z zewnętrznymi sieciami transmisji danych Wspomagany ekranowo system diagnostyczny do łatwej analizy procesu i graficznej orientacji podczas identyfikacji błędu Wspomaganie operatora podczas wprowadzania danych przez oprogramowanie technologiczne firmy REISHAUER do automatycznego obliczania danych technologicznych i nastawienia maszyny Wszechstronne funkcje zabezpieczające do nadzoru osi (SIEMENS Safety Integrated) do ochrony obsługującego i maszyny Przesuw wszystkich istotnych osi nastawczych i ruchu za pomocą aktywowanego automatycznie lub ręcznie elektronicznego kółka ręcznego do pewnego i szybkiego nastawiania maszyny Wspomagana komputerowo technika nastawiania

5 REISHAUER RZ 1000 Narzędzia Optymalne skoordynowanie maszyny i narzędzia ma duże znaczenie. Firma REISHAUER przywiązuje do tego dużą wagę czego wyrazem jest własny dział produkcji narzędzi diamentowych. Najwyższą jakość wyrobów gwarantuje wysoki poziom prac badawczo - rozwojowych jak również nowoczesna infrastruktura. Diamentowa rolka zarysowa z obustronnym promieniem To narzędzie diamentowe posiada zarys oraz wierzchołek zaokrąglony promieniem pokryte nasypem diamentowym. Wierszowe ruchy obciągania do generowania nieograniczonych modyfikacji zarysu, jak również geometrii stopy i głowy zęba oblicza układ sterowania. Zastosowania: Wytwarzanie prototypów i produkcja małoseryjna (najbardziej elastyczne). Tarcze diamentowe ze stożkiem jednostronnym z rolką do obciągania średnicy zewnętrznej Narzędzia te o zdefiniowanych kątach zarysu oraz modyfikacjach są pokryte nasypem diamentowym na jednym boku oraz na powierzchni zewnętrznej. Jednocześnie obciągane są zarysy boków oraz stopy ściernicy jak również zewnętrzna średnica ściernicy przez rolkę do obciągania średnicy zewnętrznej. Zastosowanie: Produkcja małoseryjna (elastyczna). Przyrząd do obciągania Obok stosowanej głównie na RZ 1000 diamentowej rolki zarysowej z obustronnym promieniem oraz diamentowych tarcz ze stożkiem jednostronnym dzięki elastycznemu przyrządowi do obciągania można stosować również inne diamentowe narzędzia do obciągania (diamentową składaną rolkę zarysową; diamentową rolkę pełnozarysową; diamentową tarczę ze stożkami z obu stron i inne). C_P1 Oś skrętna lewa C_P2 Oś skrętna prawa Y_P1 Nastawa w osi poziomej X_P1 Nastawa w osi pionowej

6 Dane techniczne Średnica przedmiotu obrab. Zakres modułów Liczba zębów Szerokość wieńca Kąt pochylenia linii zęba Masa przedmiotu obrabianego Rozstaw kłów Szerokość ściernicy RZ 630 RZ 800 RZ mm mm mm 1-8 mm 1-8 mm 1-8 mm mm mm mm maks. 600 kg maks. 600 kg maks. 600 kg mm mm mm maks. 145 mm maks. 145 mm maks. 145 mm Koncepcja kolorystyczna Kabina maszyny, Moduł ładunkowy NCS 1020-R70B Osłona maszyny NCS 5050-R90B Podstawa maszyny NCS 7500 Podzespoły, Przestrzeń wewnętrzna, Monitor, Aparaty dodatkowe NCS 1500 A B C D E Maszyna Szafa elektryczna Agregat hydrauliczny Instalacja oleju szlifierskiego Moduł ładunkowy Główna strona obsługowa

7 REISHAUER RZ 1000 Oznaczenie osi maszyny A1 B1 C C1 P1 W X Y1 Z1 Nastawa kąta pochylenia głowicy szlifierskiej Wrzeciono szlifierskie Wrzeciono przedmiotowe Suport narzędziowy (skrętny) Dysza podawania chłodziwa (Przesuw liniowy) Konik Suport dosuwu Suport pzesuwu stycznego Suport szlifierski

8 REISHAUER RZ 1000 Przedstawicielstwo w Polsce: meftech@onet.pl Internet: Head Office Reishauer AG Industriestrasse Wallisellen Switzerland Tel Fax reishauer@reishauer.com Szlifierki do uzębień Narzędzia diamentowe i CBN Copyright by Reishauer
