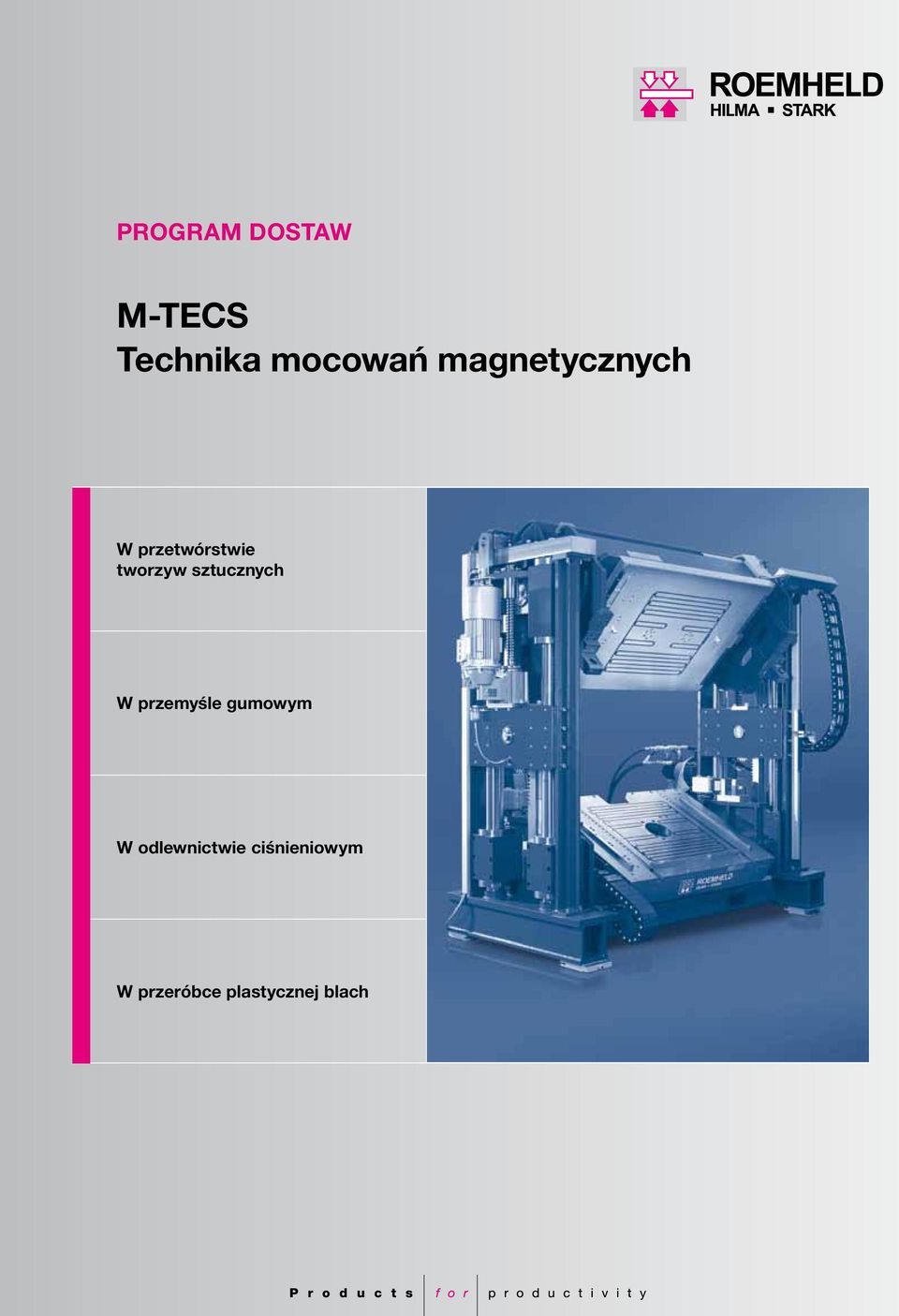

1 PROGRAM DOSTAW M-TECS Technika mocowań magnetycznych W przetwórstwie tworzyw sztucznych W przemyśle gumowym W odlewnictwie ciśnieniowym W przeróbce plastycznej blach

2 Dobry start szybka wymiana M-TECS to zysk czasu. Krótkie czasy przestoju. Wzrost produkcyjności. Niskie koszty przezbrojenia. Wszędzie tam, gdzie konieczność produkowania małych partii przedmiotów, powoduje konieczność częstej wymiany narzędzi obróbki, system mocowania magnetycznego M-TECS oferuje konkurencyjne rozwiązania: krótkie czasy przestoju, niskie koszty przezbrojenia i tym samym wzrost produktywności. M-TECS jest systemem mocowania magnetycznego, wprowadzającym nowe standardy w technice magnetycznych systemów wymiany narzędzi w obróbce tworzyw sztucznych. Produkty M-TECS 130 i M-TECS 240 bazują na technice trwałych magnesów. Specjalne podłużne bieguny zapewniają niezrównane bezpieczeństwo, siłę i pewność mocowania. Idealny do obróbki tworzyw termoplastycznych lub termoutwardzalnych oraz gum Systemy można stosować we wszystkich typach maszyn (pionowych i poziomych), łatwo je uzbroić. Stosunkowo niskie koszty inwestycji oraz atrakcyjny czas amortyzacji mogą przekonać tych przedstawicieli branży przetwórstwa tworzyw sztucznych, którzy stawiają na elastyczne zastosowanie i szybkość pracy urządzenia. System mocowania magnetycznego w odlewniczej maszynie cisnieniowej CC-125, siła zamkniecia 1500kN, siła magnetyczna 110kN, Temperatura 230C Małe narzędzia są również właściwie zamocowane. Efekt koncentracji podłużnych pól prowadzi maksymalną siłę magnetyczną do płyty bazowej narzędzia. Maszyna MF 110 Electra, siła magnetyczna 8 to

3 M-TECS 130-K Mocno, szybko i pewnie. System szybkiej wymiany w obróbce tworzyw termoplastycznych, wytrzymałość termiczna do 130 C Magnetyczny system mocowań M-TECS posiada następujące zalety: wszelkie niestandardowe formy wtryskowe można wymienić w łatwy i szybki sposób nie zmieniając ustawień narzędzia. Mocowanie na całej powierzchni powoduje znikome zużycie narzędzia a co za tym idzie pozwala na zmniejszenie kosztów utrzymania narzędzia. Sam system nie zawiera elementów ruchomych i w zasadzie nie wymaga specjalnej konserwacji. System można dostosować do już funkcjonujących maszyn bądź adaptować go do całkiem nowych projektów. Produkt M-TECS 130 o wytrzymałości termicznej 130 C doskonale spełnia wymagania stawiane obrabiarkom termoplastycznym. Działające efektywnie siły mocowania pól magnetycznych osiągają wartość 18 kg/cm². Technologia podłużnych pól zakłada zastosowanie materiałów najwyższej jakości oraz charakteryzuje się zastosowaniem podwójnych magnesów. W porównaniu ze standardowymi płytami magnetycznymi efekt szczególnej koncentracji pola daje naszemu systemowi zdecydowaną przewagę. Dane techniczne M-TECS 130-K Maks. temperatura 130 C Specj. siła 18 kg/cm² magnetyczna 5 12 kg/cm² Magn. głębokość wnikania mm Grubość płytki 47 mm Mocowanie według Euromap Dostępny dla maszyn od 300 kn do kn. Większe systemy na zamówienie. M-TECS 130-K wymiana narzędzia w kilka minut. M-TECS 130-K Efekt koncentracji M-TECS: podłużne bieguny w technice podwójnych magnesów wprowadzają siłę magnetyczną w głąb powierzchni mocowania narzędzia. Technika zapewniająca maksimum bezpieczeństwa System mocowania za pomocą trwałych magnesów gwarantuje bezpieczeństwo mocowania także na wypadek braku zasilania. Zasilanie potrzebne jest jedynie w pierwszych 1-2 sekundach do namagnesowania systemu. Dalej system funkcjonuje już niezależnie od źródła zasilania. Siła mocowania wytwarzana jest przez trwałe magnesy. Energia elektryczna potrzebna jest dopiero przy odłączaniu formy dla rozmagnesowania płyty mocującej. Zintegrowany system elektronicznego sterowania kontroluje siłę magnetyczną, narzędzie oraz chroni cały system przed przegrzaniem, zapewniając tym samym bezpieczeństwo obsłudze i maszynie. M-TECS 240-G gwarantuje jednolitą temperaturę.

4 M-TECS 240-G Skrócony czas przezbrojenia, Tolerancja cieplna, Wysoka jakość produkcji System szybkiej wymiany w obróbce elastomerów i tworzyw termoutwardzalnych, wytrzymałość termiczna do 230 C (na życzenie do 240 C) System M-TECS 240 otwiera całkiem nowe możliwości dla maszyn do przetwórstwa tworzyw sztucznych i blach. Dzięki niemu czas wymiany narzędzia można skrócić nawet o kilka godzin, ponieważ nie występuje czas przestoju wymagany dla wystudzenia lub nagrzania narzędzi. Dzięki technice mocowania magnetycznego można wymienić gorące jeszcze formy, ponieważ podczas wymiany nie trzeba ich dotykać. System zapewnia więc bezpieczeństwo i komfort wymiany. Płyty magnetyczne posiadają płaską metalową powierzchnię. Brak otworów T pomiędzy nagrzewnicą a narzędziem zapewnia lepszą stałość temperatury w narzędziu, zapewniając tym samym wyższą jakość produkcji. Optymalnym rozwiązaniem jest magnetyczna płyta mocująca MTECS 240 ze zintegrowaną płytą grzewczą. System jest dostępny w różnych wersjach, z funkcją grzewczą oraz bez tej funkcji, do pras, pras wtryskowych oraz zastosowań techniki próżniowej. Dane techniczne M-TECS 240-G Do wszystkich rozmiarów pras i pras wtryskowych poziomych i pionowych, z lub bez ogrzewania. Maks. temperatura 230 C (na życzenie do 240 C) Specj. siła magnetyczna 18 kg/cm² Efektywna siła pojedyncza: 2 7 kg/cm² magnetyczna podwójna: 5 12 kg/cm² Magn. głębokość wnikania mm Grubość płyty mm (85 mm z płytą grzewcza) Mocowanie według Euromap M-TECS 240-G na prasie pionowej wiele form na jednym stole bez utraty miejsca tak jak w przypadku tradycyjnych mocowan. M-TECS 240-G Prasa do tworzyw gumowych z komorą próżniową Gwarancja idealnego dopasowania M-TECS 240-G magnetyczna płyta grzewcza na maszynie do obróbki elastomerów siła magnetyczna działa na całej powierzchni płyty i zapewnia lepszą jednolitość temperatury. Obydwa produkty M-TECS otrzymały certyfikat zgodności CE i spełniają normy dyrektyw maszynowych. Płyty magnetyczne wykonuje się w takich wersjach, aby pasowały do innych systemów narzędzi. Dzięki ich elastycznej konstrukcji można je łatwo dostosować do wymaganych wielkości oraz form. Każdy biegun może być samodzielnym źródłem siły. Dostępne są rozmiary standardowe oraz wersje na indywidualne zamówienie klienta. Obydwa systemy objęte są 2-letnią gwarancją.

5 Optymalne warunki startu zapewnią lepszy udział w wyścigu Płyty magnetyczne M-TECS posiadają szczególny efekt koncentracji pola magnetycznego. Przy narzędziach, które nie stykają się na całej powierzchni z płytą magnetyczną, siły wprowadza się bezpośrednio w punkcie styku, czyli tam, gdzie są one niezbędne. Jest to zdecydowanie bezpieczniejsze rozwiązanie, szczególnie przy mocowaniu małych i średnich form. Także duże narzędzia mocuje się w bezpieczny sposób przy użyciu dużych sił. Wymianę narzędzia w maszynach o różnej wielkości można przeprowadzić dosłownie w kilka minut. Masywne łączniki pomiędzy biegunami nadają konstrukcji znaczną sztywność. Ma to szczególne znaczenie dla poprawienia jakości procesu produkcji oraz wpływ na zmniejszenie zużycia narzędzi i redukcję kosztów ich utrzymania. System mocowania magnetycznego w prasie poziomej dla temperatur do 240 C. Najkrótszy czas przezbrojenia Główne zalety systemu: perfekcyjna technika najkrótsze czasy przestoju niższe koszty przezbrojenia wyższa produktywność niższe nakłady inwestycyjne krótszy czas amortyzacji lepsza jakość produkcji mniejszy odsetek braków mniejsze zużycie narzędzi niższy koszt utrzymania Przewaga dzięki innowacyjnej technice. Technika mocowań magnetycznych firmy Wtrysk tworzywa sztucznego z M-TECS 130-K

6 Testowane w ekstremalnych warunkach Systemy mocowań M-TECS stosowane były pierwotnie w przemyśle ceramicznym. Od dziesięcioleci testowano je w warunkach o wiele trudniejszych niż te przy obróbce tworzyw sztucznych i sprawdziły się one w 100 %. M-TECS 130 i M-TECS 210 wyróżniają się dzięki swojej sile, bezpieczeństwu i niezawodności mocowania. Obsługa i logika systemu jest bardzo elastyczna i przyjazna jego użytkownikom. Ponad 30-letnie doświadczenie w zakresie magnetycznych systemów mocowań zapewniło produktom M-TECS pod względem technologicznym najwyższą pozycję na rynku. Systemy szybkiej wymiany dla wszelkich zastosowań Hydrauliczne elementy mocujące Złącza proste i wielokrotne Wózki pomocnicze do wymiany narzędzi Konsole, listwy kulkowe i rolkowe, osprzęt Dalsze informacje oraz dane techniczne otrzymają Państwo na indywidualne zamówienie. Dystrybucja w Polsce: Inmet Biuro Techniczno-Handlowe INMET-BTH ui. Jasna 1 5 PL Mikołów Tel Fax: biuro@inmetbth.pl Hilma-Römheld GmbH Schützenstraße Hilchenbach Germany Tel. +49(0)2733/281-0 Fax +49(0)2733/ info@hilma.de
