1 PRZEDSIĘBIORSTWO PROJEKTOWO-WYKONAWCZE "NIWELLA" s.c Bełchatów ul. Kalinowa 35 tel. (044) INWESTOR: GMINA DŁUTÓW UL. PABIANICKA DŁUTÓW CPV NAZWA OPRACOWANIA: UTWARDZENIE TERENU WOKÓŁ OBIEKTÓW SZKOLNYCH W DŁUTOWIE Wykaz działek, przez które przebiega proj. inwestycja Lp. Nr obrębu Nr działki Właściciel/ Władający GMINA DŁUTÓW ZESPÓŁ PROJEKTOWY IMIĘ I NAZWISKO PODPIS mgr inŝ. Wiesław Paźgier mgr inŝ. Andrzej Paźgier 1 MAJ 2012r.

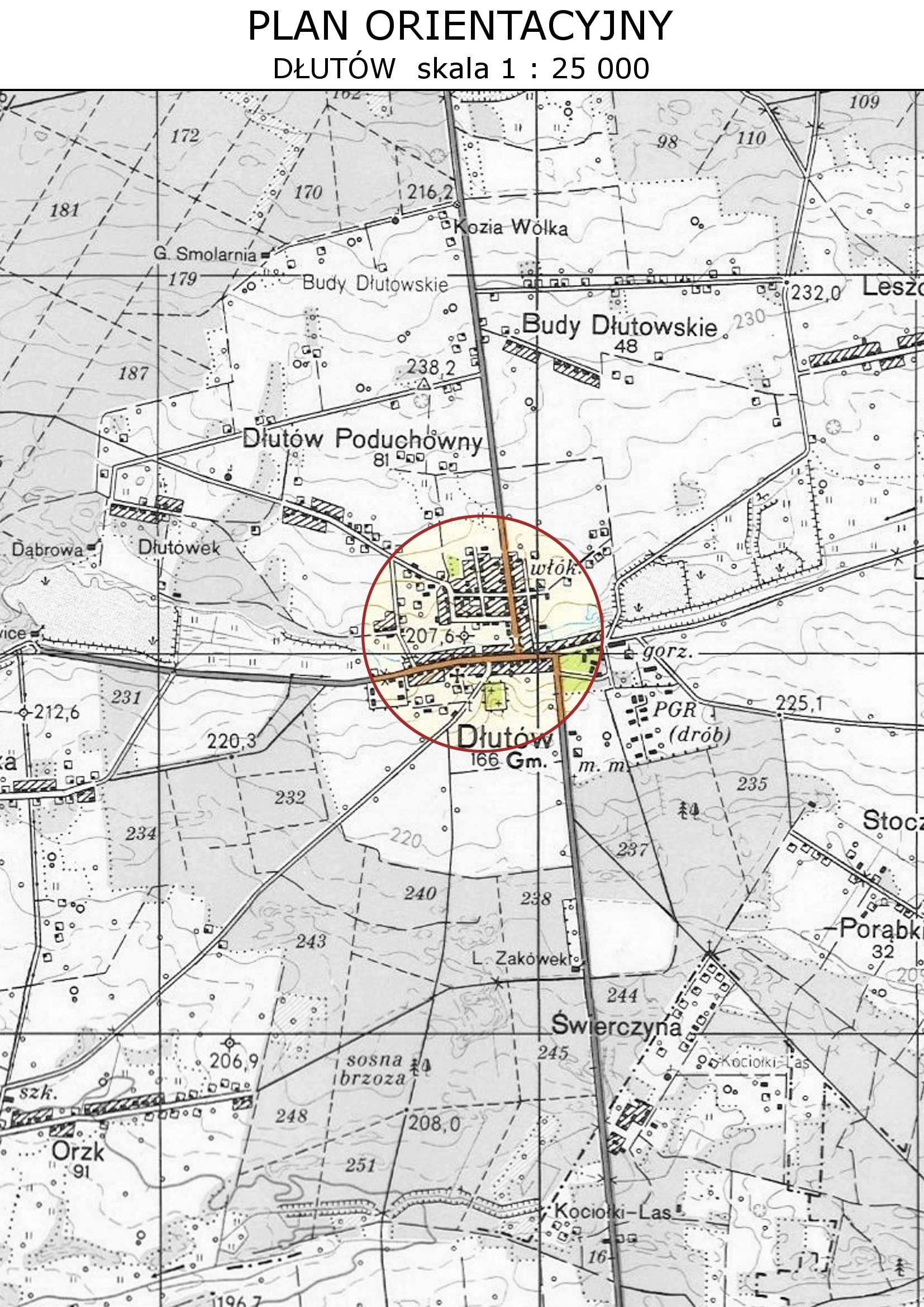

2 SPIS ZAŁĄCZNIKÓW Plan orientacyjny 1: Oświadczenie projektanta Zaświadczenie ŁOIIB 2012 r. branŝa drogowa Decyzja o stwierdzeniu przygotowania zawodowego-branŝa drogowa Skrócony wypis ze skorowidza działek Opis techniczny Plan sytuacyjny Szczegóły konstrukcyjne Informacja dotycząca bezpieczeństwa i ochrony zdrowia na budowie

3

4 Data: r. OŚWIADCZENIE dotyczy: projektu utwardzenia terenu wokół obiektów szkolnych w Dłutowie. Oświadczam, Ŝe projekt utwardzenia terenu wokół obiektów szkolnych w Dłutowie został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTANT: I. BRANśA DROGOWA:...

5

6 OPIS TECHNICZNY DO PROJEKTU UTWARDZENIA TERENU WOKÓŁ OBIEKTÓW SZKOLNYCH W DŁUTOWIE I. PODSTAWA OPRACOWANIA Podstawę opracowania stanowią: 1. Umowa zawarta w Dłutowie, pomiędzy Wójtem Gminy Dłutów, a Przedsiębiorstwem Projektowo - Wykonawczym, NIWELLA s.c. z Bełchatowa. 2. Mapa sytuacyjno - wysokościowa w skali 1:1000, do celów opiniodawczych. 3. Uzupełniające pomiary inwentaryzacyjne i wysokościowe wykonane w marcu 2012 r. 4. Ustalenia z Inwestorem dot. przyjętych rozwiązań. II. ZAKRES OPRACOWANIA Opracowanie obejmuje utwardzenie terenu przy budynku szkoły podstawowej w Dłutowie. W zakres inwestycji wchodzą roboty drogowe: tj. utwardzenie terenu na placach oraz odtworzenie drogi wewnętrznej na odcinku jezdni gruntowej. III. STAN ISTNIEJĄCY 1. Charakterystyka terenu Na cały teren objęty niniejszym opracowaniem składają się dwa place - plac w południowej części posiada utwardzenie w postaci nawierzchni z kruszywa i ŜuŜla natomiast plac w północnej części o nawierzchni gruntowej. Na placach zlokalizowane są nasadzenia (Ŝywopłot oraz krzak wierzby) do 10lat. Przedmiotowe place usytuowane są przy drodze wewnętrznej wjazd od ulicy Głównej z betonowej kostki wibroprasowanej. Na odcinku początkowym jest to droga gruntowa wzmocniona ŜuŜlem i kruszywem kamiennym, w części środkowej nawierzchnia gruntowa, a końcowy odcinek z betonowej kostki wibroprasowanej prostokątnej typu Holland (w obrzeŝach). Przy drodze wewnętrznej zlokalizowane jest drzewo-wierzba ø110cm. Na terenie objętym opracowaniem zlokalizowany jest budynek mieszkalny. Zarówno w budynku szkoły jak i budynku mieszkalnym zlokalizowane są wejścia do pomieszczeń gospodarczych oraz okienka i świetliki do piwnic oraz rynny odprowadzające wodę z dachu. Część okien posadowiona jest tuŝ nad terenem, a wejścia do pom. gospodar. poniŝej terenu. Przy budynku szkoły od str. południowo-wschodniej zlokalizowany jest chodnik z bet. kostki wibroprasowanej typu Behaton w kolorze czerwonym. 2. PodłoŜe Na podstawie rozeznania projektantów w terenie, stwierdzono, Ŝe nawierzchnię placu w cz. południowej stanowi warstwa kruszywa kamiennego gr. 5cm na warstwie ŜuŜla przemieszanego z kruszywem i ziemią organiczną. Natomiast nawierzchnię na placu w cz. północnej górną warstwę podłoŝa stanowi warstwa ziemi organicznej o grubości 10cm, pod warstwą ziemi, do głębokości ok. 0,5m, zalegają grunty nasypowe niejednorodne(mieszanina piasku i ziemi), następnie do głębokości ok. 1,2m zalegają grunty organiczne poniŝej których stwierdzono występowanie gruntów piaszczystych. 3. Urządzenia nad i podziemne W rejonie placów zlokalizowane jest następujące uzbrojenie: wodociąg: w160, wa38, w50; kanał sanitarny: ks 200; kabel elektryczny enn Lokalizacja istniejącego uzbrojenia widoczna jest na rys. Plan sytuacyjny. IV. STAN PROJEKTOWANY 1. ZałoŜenia ogólne Teren utwardzony oddzielono od drogi manewrowej poprzez obniŝony krawęŝnik. Niniejszy projekt obejmuje takŝe przełoŝenie istniejącego chodnika z bet. kostki zlokalizowanego przy szkole w cz. południowej oraz utwardzenie drogi wewnętrznej, na odcinku jezdni gruntowej, kruszywem kamiennym. Zakres w/w robót pokazano na rys. Plan sytuacyjny.

7 2. Parametry projektowe obiektu: Konstrukcja utwardzenia terenu: - Nawierzchnia z płyt aŝurowych betonowych gr. 8cm na podsypce piaskowej gr. 3cm wg PN-EN A1:2008 lub kostki betonowej wibroprasowanej gr 8cm wg PN-EN 1338:2005 na podsypce piaskowej gr. 3cm wg PN-EN A1: Podbudowa z kruszywa łamanego stab. mech. fr. 0/63mm gr. 15cm wg PN-S Warstwa odsączająca z piasku gruboziarnistego gr. 10cm. Uwaga: - Otwory w płytach aŝurowych wypełnić piaskiem gruboziarnistym. Utwardzenie drogi wewnętrznej: Szerokość jezdni -3,0m na wysokości budynku mieszkalnego, a dalej (na odcinku przejściowym) do istniejącej jezdni z kostki -3,0 4,0m. Poziom nawierzchni jezdni dowiązano do projektowanego krawęŝnika. Zakres utwardzenia jezdni pokazano w cz. rysunkowej. Konstrukcja utwardzenia jezdni: - Kruszywo łamane stab. mech. fr. 0/63mm gr. 15cm wg PN-S Chodnik do przełoŝenia: Konstrukcja chodnika: -Wibroprasowana kostka bet. typu Behaton gr. 8cm wg PN-EN 1338:2005 w kolorze czerwonym (materiał z odzysku) na podsypce piaskowej gr. 3cm - Podbudowa ze stabilizacji gruntu cementem o Rm = 1,5 MPa gr. 10cm - Podsypka piaskowa gr. 5cm wg PN-EN A1:2008 KrawęŜniki: Utwardzone place odcięto od jezdni drogi wewnętrznej krawęŝnikami z betonu wibroprasowanego wg PN-EN-1340:2004. Na wysokości budynku mieszkalnego wbudować krawęŝniki uliczne o wymiarach 15x30cm. Natomiast na pozostałym zakresie stosować krawęŝniki najazdowe 15x22cm, na skosach krawęŝniki skośne 15x22/30. KrawęŜniki posadowić na ławie betonowej z oporem - beton na ławę C12/15 (B15) wg PN-EN 206-1:2003. Szczegóły przedstawiające sposób osadzenia krawęŝników przedstawiono w części rysunkowej. 3. Rozwiązania sytuacyjne - obiekt w planie Przy pomocy współrzędnych określono lokalizację krawędzi jezdni drogi wewnętrznej. Inne elementy opisano poprzez domiary. Całość inwestycji zlokalizowana jest na działce nr realizacja zadania nie wymaga wywłaszczeń przyległych terenów. Istniejące obrzeŝa zlokalizowane na krawędzi drogi manewrowej z kostki (w cz. północnej ) naleŝy zastąpić krawęŝnikiem. 4. Roboty ziemne, kolizje Roboty przygotowawcze/r. ziemne - Przed przystąpieniem do wykonywania robót związanych z utwardzeniem terenu, naleŝy usunąć istniejące nasadzenia do 10lat, wykonać roboty rozbiórkowe oraz roboty ziemne. Materiały pozyskane przy rozbiórkach oraz nadmiar gruntu zebrać i odwieźć w miejsce wskazane przez Inwestora. Roboty rozbiórkowe obejmują istniejącą nawierzchnię z kruszywa. PodłoŜe gruntowe - Przed ułoŝeniem konstrukcji nawierzchni, podłoŝe gruntowe musi być zagęszczone zgodnie z wymaganiami podanymi w normie PN-S (1998 r.) Drogi samochodowe. Roboty ziemne badania i wymagania. Do zagęszczania uŝywać walców statycznych i wibracyjnych, a na chodnikach i w miejscach trudno dostępnych: walców jednoosiowych, zagęszczarek płytowych, ubijaków mechanicznych. Dobierając technologię wykonania robót oraz sprzęt do zagęszczania naleŝy uwzględnić bliskość zabudowy.

8 Regulacje Włazy studni ks oraz zasuwy wodociągowe zlokalizowane w pasie robót, naleŝy wyregulować wysokościowo do rzędnych projektowanych. Wszystkie włazy i skrzynki, mają być prawidłowo oprawione w projektowanej nawierzchni. Uszkodzone pokrywy studni ks, oraz obudowy zaworów wody naleŝy wymienić na pełnowartościowe (nowe). Uzbrojenie - Z uwagi na istniejące uzbrojenie roboty ziemne winny być wykonywane za wiedzą i pod nadzorem właściwych branŝowo słuŝb. W pobliŝu istniejącego uzbrojenia roboty ziemne naleŝy wykonywać ręcznie. W wypadkach wątpliwych wykonać badania kontrolne pozwalające na ustalenie rzeczywistej lokalizacji uzbrojenia podziemnego. Gdyby w czasie prowadzenia robót ziemnych natrafiono na przypadkowe kable lub przewody (nie pokazane na rys. Plan sytuacyjny ) naleŝy je zabezpieczyć i powiadomić odpowiedniego uŝytkownika. Zieleńce: W lokalizacji proj. zieleńca naleŝy usunąć warstwę ŜuŜla, gruzu itp. Minimalna głębokość warstwy ziemi organicznej 15cm. Dopuszcza się pozyskanie ziemi na miejscu przy robotach ziemnych lub z dokopu. Powierzchnię zieleńca naleŝy obsiać trawą. Zieleń wysoka istniejąca - Roboty w pobliŝu drzewa naleŝy wykonywać ze szczególną ostroŝnością. Pień drzewa zabezpieczyć przed uszkodzeniem osłoną z desek, siatki lub w inny sposób zaakceptowany przez Inspektora. Osłonę wykonać na taką wysokość, aby wykluczyć uszkodzenie pnia, uszkodzone gałęzie podciąć. Materiały do budowy składować w oddaleniu. V. INNE ZALECENIA roboty ziemne wykonać zgodnie z wymogami podanymi w normie PN-S (1998 r.) roboty realizować zachowując obowiązujące przepisy BHP nadzór nad robotami przez pracowników z odpowiednimi uprawnieniami. inwentaryzację powykonawczą naleŝy wykonywać po odbiorze wykonanych elementów robót

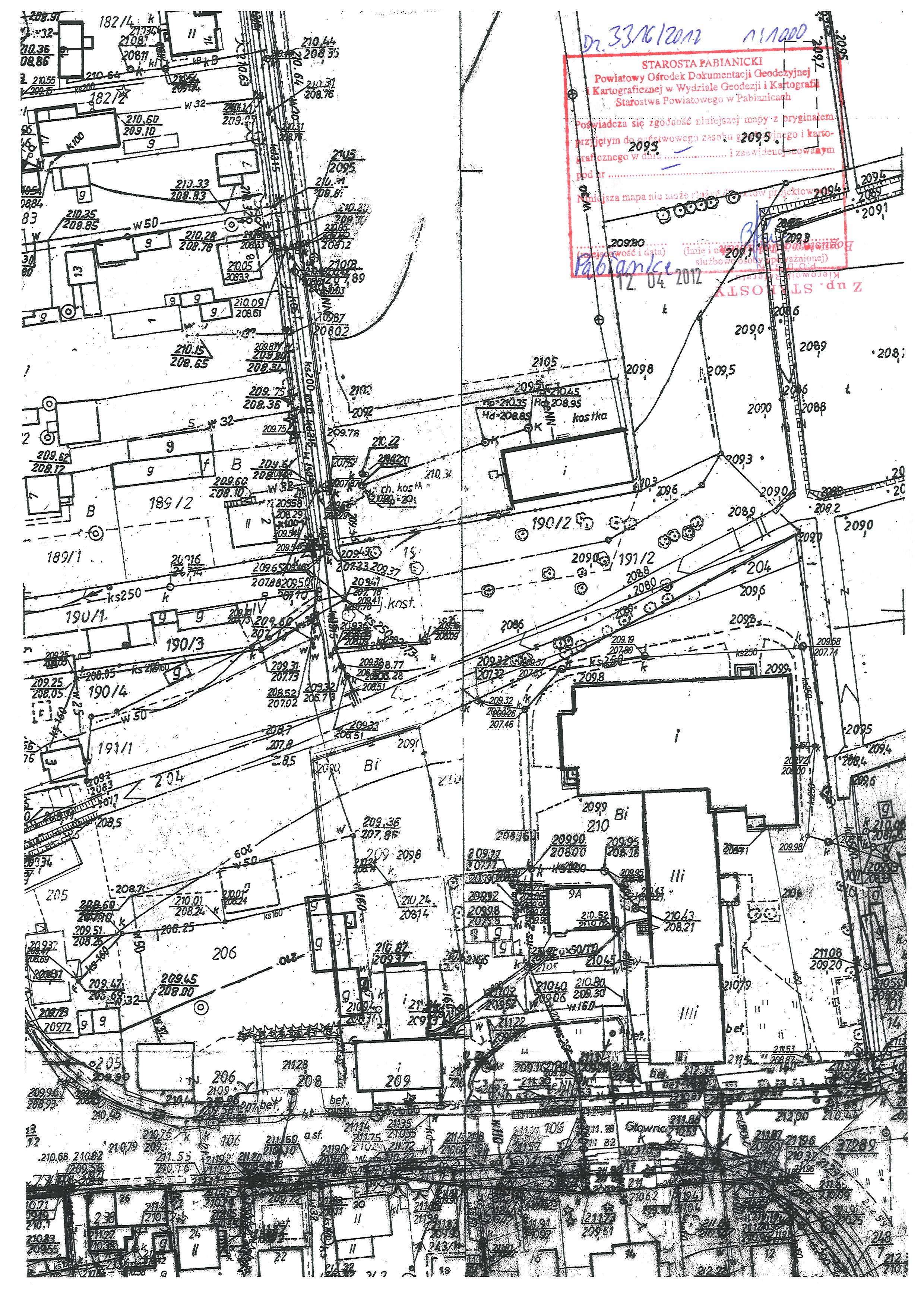

9 PRZEDSIĘBIORSTWO PROJEKTOWO - WYKONAWCZE s.c. " NIWELLA " Bełchatów ul. Kalinowa 35 OBIEKT ADRES UTWARDZENIE TERENU PRZY SZKOLE PODSTAWOWEJ W DŁUTOWIE TREŚĆ PLAN SYTUACYJNY OPRACOWANIE WYKONALI: mgr inŝ. W. Paźgier upr. Nr UAN.V.8388/38/89 mgr inŝ. A. Paźgier SKALA NR RYS. DATA 1 : LEGENDA: Powierzchnia utwardzenia placu Powierzchnia utwardzenia jezdni Chodnik do przełoŝenia Zieleniec Betonowy krawęŝnik wibropras. WYKAZ WSPÓŁRZĘDNYCH PUNKTÓW R = cm 3cm cm 10cm Y cm X 1 1

10 PRZEDSIĘBIORSTWO PROJEKTOWO - - WYKONAWCZE s.c. OBIEKT ADRES " NIWELLA " Bełchatów ul. Kalinowa 35 UTWARDZENIE TERENU PRZY SZKOLE PODSTAWOWEJ W DŁUTOWIE TREŚĆ SZCZEGÓŁY KONSTRUKCYJNE OPRACOWANIE WYKONALI: mgr inŝ. W. Paźgier upr. Nr UAN.V.8388/38/89 mgr inŝ. A. Paźgier SKALA DATA NR RYS. 1 : OZNACZENIA: 1 Nawierzchnia z płyt aŝurowych betonowych gr. 8cm na podsypce piaskowej gr. 3cm wg PN-EN A1: Nawierzchnia z betonowej kostki wibroprasowanej gr 8cm wg PN-EN 1338:2005 na podsypce piaskowej gr. 3cm wg PN-EN A1: Podbudowa z kruszywa łamanego stab. mech. fr.0/63mm gr. 15cm wg PN-S Warstwa odsączająca z piasku gruboziarnistego gr. 10cm. 5 Betonowy krawęŝnik wibroprasowany 15x22cm wg PN-EN-1340:2004 na ławie betonowej z oporem - beton na ławę C12/15 (B15) wg PN-EN 206-1: Podbudowa ze stabilizacji gruntu cementem o Rm = 1,5 MPa gr. 10cm 7 Podsypka piaskowa gr.5cm wg PN-EN A1: Wibroprasowana kostka bet. typu "Behaton" gr. 8cm wg PN-EN 1338:2005 w kolorze czerwonym (materiał z odzysku) na podsypce piaskowej gr. 3cm wg PN-EN A1:2008 SZCZEGÓŁ KRAWĘśNIKA 1:20 i% ± SZCZEGÓŁ 1:20 PRZEŁOśENIE CHODNIKA ch. istn. przełoŝenie istn. chodnika wysepka kier. z kostki naw. placu z płyt uŝurowych

11 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA NA BUDOWIE NAZWA OPRACOWANIA: UTWARDZENIE TERENU WOKÓŁ OBIEKTÓW SZKOLNYCH W DŁUTOWIE INWESTOR GMINA DŁUTÓW UL. PABIANICKA DŁUTÓW PROJEKTANT SPIS TREŚCI : 1. ZAKRES ROBÓT I KOLEJNOŚĆ REALIZACJI 2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH 3. ELEMENTY ZAGOSPODAROWANIA DZIAŁKI STANOWIĄCE ZAGROśENIE 4. PRZEWIDYWALNE ZAGROśENIA PRZY REALIZACJI ROBÓT 5. INSTRUKTAś PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT 6. ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM DŁUTÓW, KWIECIEŃ 2012r.

12 1. ZAKRES ROBÓT I KOLEJNOŚĆ REALIZACJI Opracowanie obejmuje utwardzenie terenu przy budynku szkoły podstawowej w Dłutowie. W zakres inwestycji wchodzą roboty drogowe: tj. utwardzenie terenu na placach oraz odtworzenie drogi wewnętrznej na odcinku jezdni gruntowej. Kolejność wykonywania prac: -wykonanie robót rozbiórkowych, -roboty ziemne: nadmiar gruntu odwieźć w miejsce wskazane przez Inwestora, -profilowanie oraz zagęszczenie koryta, -wyregulowanie wysokościowe włazów studni i zasuw wodociągowych zlokalizowanych w pasie robót, -ułoŝenie krawęŝników, -wykonanie konstrukcji utwardzenia terenu, -wykonanie zieleńców, 2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Na cały teren objęty niniejszym opracowaniem składają się dwa place - plac w południowej części posiada utwardzenie w postaci nawierzchni z kruszywa i ŜuŜla natomiast plac w północnej części o nawierzchni gruntowej. Na placach zlokalizowane są nasadzenia (Ŝywopłot oraz krzak wierzby) do 10lat. Przedmiotowe place usytuowane są przy drodze wewnętrznej wjazd od ulicy Głównej z betonowej kostki wibroprasowanej. Na odcinku początkowym jest to droga gruntowa wzmocniona ŜuŜlem i kruszywem kamiennym, w części środkowej nawierzchnia gruntowa, a końcowy odcinek z betonowej kostki wibroprasowanej prostokątnej typu Holland (w obrzeŝach). Przy drodze wewnętrznej zlokalizowane jest drzewo - wierzba ø110cm. Na terenie objętym opracowaniem zlokalizowany jest budynek mieszkalny. Zarówno w budynku szkoły jak i budynku mieszkalnym zlokalizowane są wejścia do pomieszczeń gospodarczych oraz okienka i świetliki do piwnic oraz rynny odprowadzające wodę z dachu. Część okien posadowiona jest tuŝ nad terenem, a wejścia do pom. gospodar. poniŝej terenu. Przy budynku szkoły od str. południowo-wschodniej zlokalizowany jest chodnik z bet. kostki wibroprasowanej typu Behaton w kolorze czerwonym. W rejonie placów zlokalizowane jest następujące uzbrojenie: wodociąg: w160, wa38, w50; kanał sanitarny: ks 200; kabel elektryczny enn. Lokalizacja istniejącego uzbrojenia widoczna jest na rys.,,plan sytuacyjny. 3. ELEMENTY ZAGOSPODAROWANIA DZIAŁKI STANOWIĄCE ZAGROśENIE Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U.120/2003 poz par 6) elementem zagospodarowania działki stanowiącym zagroŝenie bezpieczeństwa i ochrony zdrowia jest fakt wykonywania robót: roboty wykonywane przy uŝyciu cięŝkich maszyn budowlanych zwrócić uwagę na przeszkolenie BHP pracowników roboty bitumiczne wykonywane z mas, których opary mogą źle oddziaływać na organizm ludzki, temperatura mas moŝe powodować oparzenia i inne zagroŝenia zwrócić uwagę na przeszkolenie BHP pracowników praca pod ruchem pojazdów zwrócić uwagę na właściwe oznakowanie robót i przeszkolenie BHP pracowników wykopy zwrócić uwagę na oznakowanie robót, zabezpieczenie wykopów i przeszkolenie BHP pracowników

13 praca w pobliŝu napowietrznej linii energetycznej praca w terenie o znacznym natęŝeniu ruchem pojazdów i pieszych zwrócić uwagę na właściwe oznakowanie robót, wyznaczenie przejść i przejazdów alternatywnych. 4. PRZEWIDYWANE ZAGROśENIA PRZY REALIZACJI ROBÓT Ewentualne zagroŝenia dla bezpieczeństwa i ochrony zdrowia wynikają z prowadzenia prac w wykopach oraz przy uŝyciu cięŝkich maszyn budowlanych, a takŝe z pracy pod ruchem pojazdów i w pobliŝu napowietrznej linii energetycznej oraz pracy związanej z robotami bitumicznymi. Realizacja planowanych robót powinna odbywać się z zachowaniem szczególnej ostroŝności. 5. INSTRUKTAś PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT Celem zminimalizowania zagroŝeń, przed przystąpieniem do wykonywania robót, pracownicy winni być przeszkoleni przez odpowiednie słuŝby w zakresie wykonywanych prac oraz zagroŝeń z nimi związanych. 6. ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM NaleŜy wskazać pracownikom drogi komunikacyjne umoŝliwiające szybką ewakuację na wypadek awarii i innych zagroŝeń oraz przekazać procedury BHP. Pracownicy winni zostać poinformowani o numerach telefonów alarmowych, lokalizacji środków ochrony ppoŝ. itp. Pracownicy zatrudnieni przy realizacji obiektu winni być wyposaŝeni w środki ochrony osobistej. Obszar robót powinien być oznakowany zgodnie z zatwierdzonym projektem organizacji ruchu.
