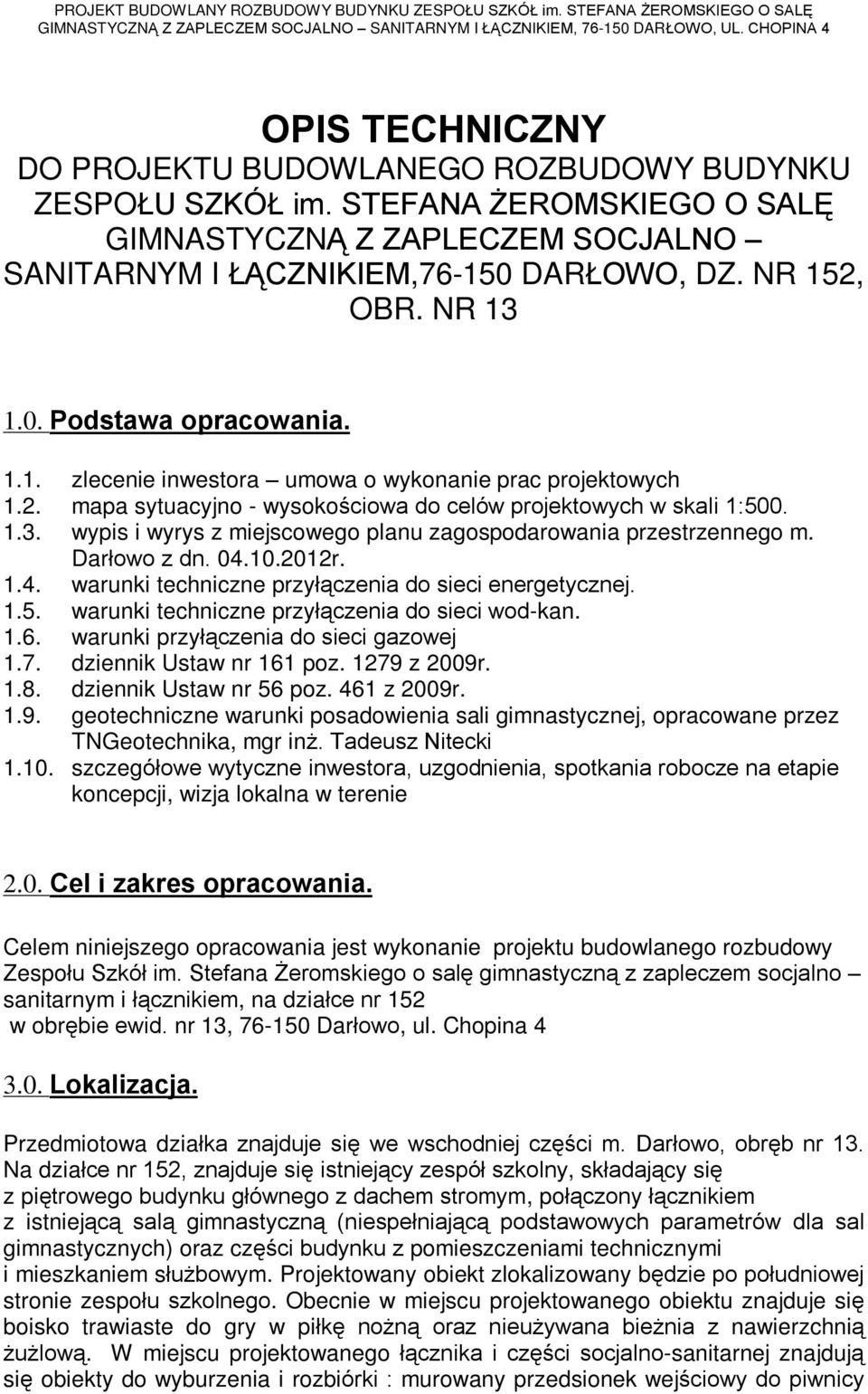

1 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO ROZBUDOWY BUDYNKU ZESPO U SZKÓ im. STEFANA ÝEROMSKIEGO O SALÆ GIMNASTYCZN Z ZAPLECZEM SOCJALNO SANITARNYM I CZNIKIEM, DAR OWO, DZ. NR 152, OBR. NR Podstawa opracowania zlecenie inwestora umowa o wykonanie prac projektowych 1.2. mapa sytuacyjno - wysokoœciowa do celów projektowych w skali 1: wypis i wyrys z miejscowego planu zagospodarowania przestrzennego m. Darùowo z dn r warunki techniczne przyù¹czenia do sieci energetycznej warunki techniczne przyù¹czenia do sieci wod-kan warunki przyù¹czenia do sieci gazowej 1.7. dziennik Ustaw nr 161 poz z 2009r dziennik Ustaw nr 56 poz. 461 z 2009r geotechniczne warunki posadowienia sali gimnastycznej, opracowane przez TNGeotechnika, mgr in. Tadeusz Nitecki szczegóùowe wytyczne inwestora, uzgodnienia, spotkania robocze na etapie koncepcji, wizja lokalna w terenie 2.0. Cel i zakres opracowania. Celem niniejszego opracowania jest wykonanie projektu budowlanego rozbudowy Zespoùu Szkóù im. Stefana Ýeromskiego o salê gimnastyczn¹ z zapleczem socjalno sanitarnym i ù¹cznikiem, na dziaùce nr 152 w obrêbie ewid. nr 13, Darùowo, ul. Chopina Lokalizacja. Przedmiotowa dziaùka znajduje siê we wschodniej czêœci m. Darùowo, obrêb nr 13. Na dziaùce nr 152, znajduje siê istniej¹cy zespóù szkolny, skùadaj¹cy siê z piêtrowego budynku gùównego z dachem stromym, poù¹czony ù¹cznikiem z istniej¹c¹ sal¹ gimnastyczn¹ (niespeùniaj¹c¹ podstawowych parametrów dla sal gimnastycznych) oraz czêœci budynku z pomieszczeniami technicznymi i mieszkaniem sùu bowym. Projektowany obiekt zlokalizowany bêdzie po poùudniowej stronie zespoùu szkolnego. Obecnie w miejscu projektowanego obiektu znajduje siê boisko trawiaste do gry w piùkê no n¹ oraz nieu ywana bie nia z nawierzchni¹ u low¹. W miejscu projektowanego ù¹cznika i czêœci socjalno-sanitarnej znajduj¹ siê obiekty do wyburzenia i rozbiórki : murowany przedsionek wejœciowy do piwnicy

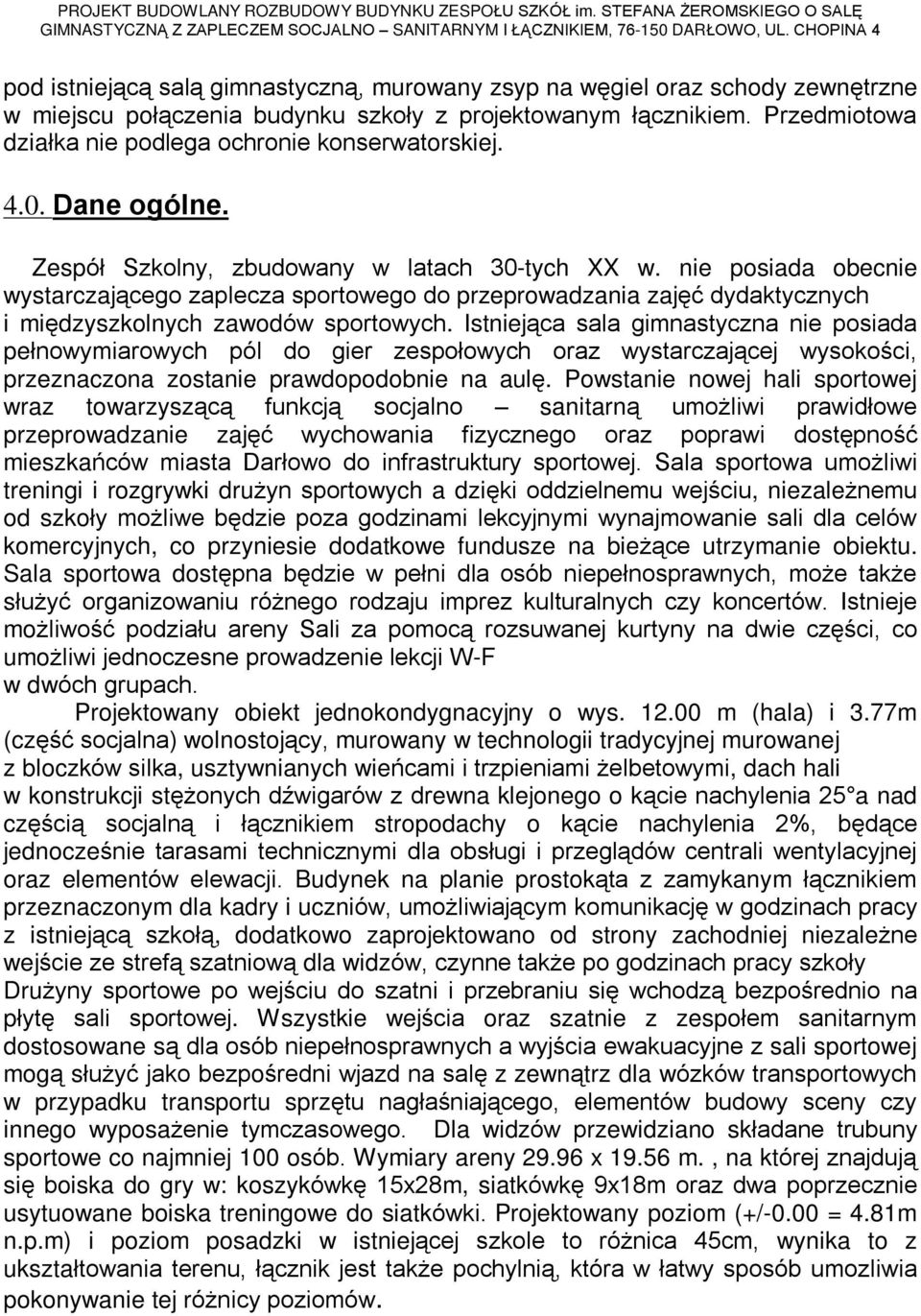

2 pod istniej¹c¹ sal¹ gimnastyczn¹, murowany zsyp na wêgiel oraz schody zewnêtrzne w miejscu poù¹czenia budynku szkoùy z projektowanym ù¹cznikiem. Przedmiotowa dziaùka nie podlega ochronie konserwatorskiej Dane ogólne. Zespóù Szkolny, zbudowany w latach 30-tych XX w. nie posiada obecnie wystarczaj¹cego zaplecza sportowego do przeprowadzania zajêã dydaktycznych i miêdzyszkolnych zawodów sportowych. Istniej¹ca sala gimnastyczna nie posiada peùnowymiarowych pól do gier zespoùowych oraz wystarczaj¹cej wysokoœci, przeznaczona zostanie prawdopodobnie na aulê. Powstanie nowej hali sportowej wraz towarzysz¹c¹ funkcj¹ socjalno sanitarn¹ umo liwi prawidùowe przeprowadzanie zajêã wychowania fizycznego oraz poprawi dostêpnoœã mieszkañców miasta Darùowo do infrastruktury sportowej. Sala sportowa umo liwi treningi i rozgrywki dru yn sportowych a dziêki oddzielnemu wejœciu, niezale nemu od szkoùy mo liwe bêdzie poza godzinami lekcyjnymi wynajmowanie sali dla celów komercyjnych, co przyniesie dodatkowe fundusze na bie ¹ce utrzymanie obiektu. Sala sportowa dostêpna bêdzie w peùni dla osób niepeùnosprawnych, mo e tak e sùu yã organizowaniu ró nego rodzaju imprez kulturalnych czy koncertów. Istnieje mo liwoœã podziaùu areny Sali za pomoc¹ rozsuwanej kurtyny na dwie czêœci, co umo liwi jednoczesne prowadzenie lekcji W-F w dwóch grupach. Projektowany obiekt jednokondygnacyjny o wys m (hala) i 3.77m (czêœã socjalna) wolnostoj¹cy, murowany w technologii tradycyjnej murowanej z bloczków silka, usztywnianych wieñcami i trzpieniami elbetowymi, dach hali w konstrukcji stê onych dêwigarów z drewna klejonego o k¹cie nachylenia 25 a nad czêœci¹ socjaln¹ i ù¹cznikiem stropodachy o k¹cie nachylenia 2%, bêd¹ce jednoczeœnie tarasami technicznymi dla obsùugi i przegl¹dów centrali wentylacyjnej oraz elementów elewacji. Budynek na planie prostok¹ta z zamykanym ù¹cznikiem przeznaczonym dla kadry i uczniów, umo liwiaj¹cym komunikacjê w godzinach pracy z istniej¹c¹ szkoù¹, dodatkowo zaprojektowano od strony zachodniej niezale ne wejœcie ze stref¹ szatniow¹ dla widzów, czynne tak e po godzinach pracy szkoùy Dru yny sportowe po wejœciu do szatni i przebraniu siê wchodz¹ bezpoœrednio na pùytê sali sportowej. Wszystkie wejœcia oraz szatnie z zespoùem sanitarnym dostosowane s¹ dla osób niepeùnosprawnych a wyjœcia ewakuacyjne z sali sportowej mog¹ sùu yã jako bezpoœredni wjazd na salê z zewn¹trz dla wózków transportowych w przypadku transportu sprzêtu nagùaœniaj¹cego, elementów budowy sceny czy innego wyposa enie tymczasowego. Dla widzów przewidziano skùadane trubuny sportowe co najmniej 100 osób. Wymiary areny x m., na której znajduj¹ siê boiska do gry w: koszykówkê 15x28m, siatkówkê 9x18m oraz dwa poprzecznie usytuowane boiska treningowe do siatkówki. Projektowany poziom (+/-0.00 = 4.81m n.p.m) i poziom posadzki w istniej¹cej szkole to ró nica 45cm, wynika to z uksztaùtowania terenu, ù¹cznik jest tak e pochylni¹, która w ùatwy sposób umozliwia pokonywanie tej ró nicy poziomów.

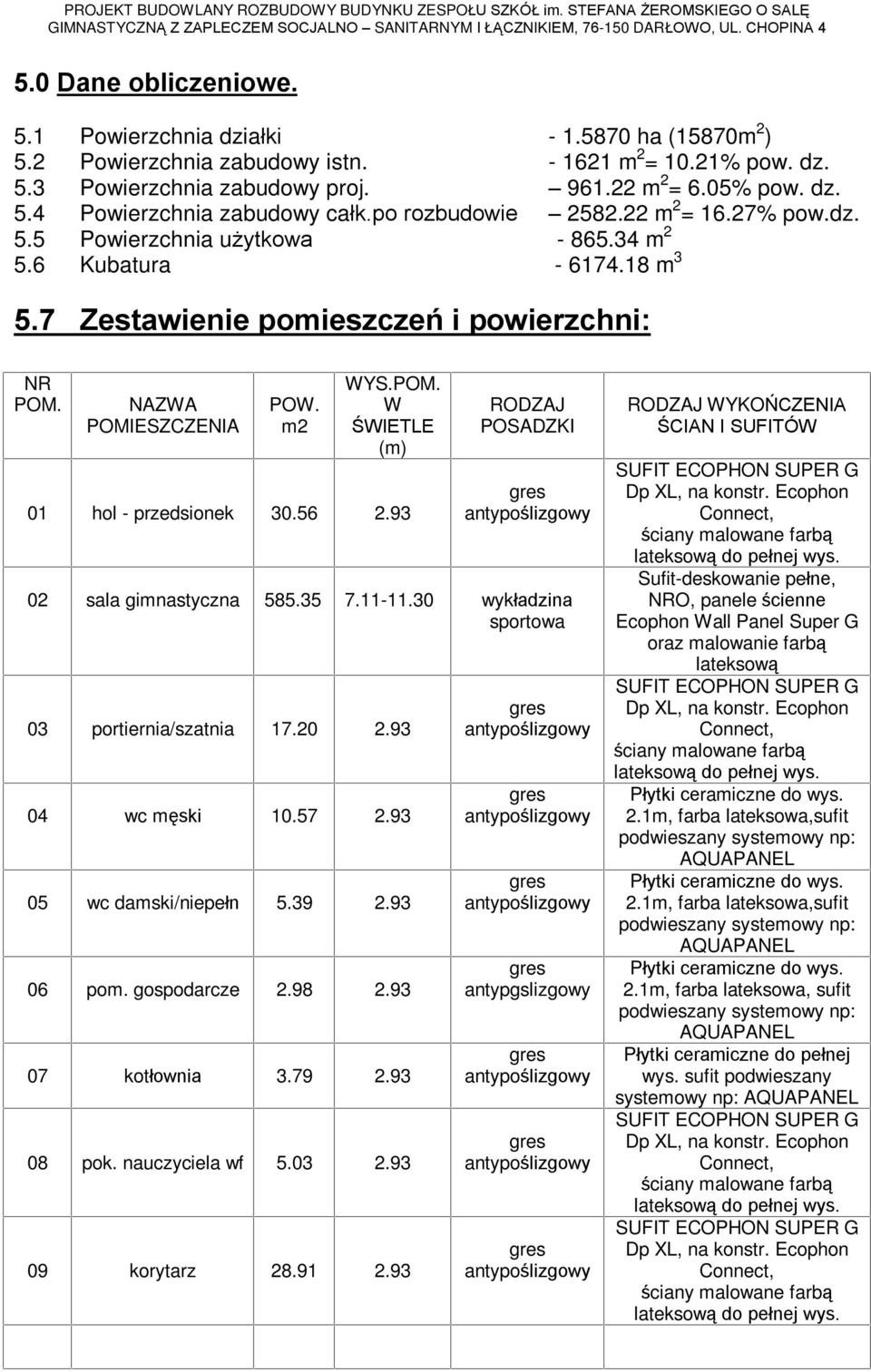

3 5.0 Dane obliczeniowe. 5.1 Powierzchnia dziaùki ha (15870m 2 ) 5.2 Powierzchnia zabudowy istn m 2 = 10.21% pow. dz. 5.3 Powierzchnia zabudowy proj m 2 = 6.05% pow. dz. 5.4 Powierzchnia zabudowy caùk.po rozbudowie m 2 = 16.27% pow.dz. 5.5 Powierzchnia u ytkowa m Kubatura m Zestawienie pomieszczeñ i powierzchni: NR POM. NAZWA POMIESZCZENIA POW. m2 WYS.POM. W ÚWIETLE (m) 01 hol - przedsionek RODZAJ POSADZKI 02 sala gimnastyczna wykùadzina sportowa 03 portiernia/szatnia wc mêski wc damski/niepeùn pom. gospodarcze kotùownia pok. nauczyciela wf korytarz antypgslizgowy RODZAJ WYKOÑCZENIA ÚCIAN I SUFITÓW SUFIT ECOPHON SUPER G Dp XL, na konstr. Ecophon Connect, œciany malowane farb¹ lateksow¹ do peùnej wys. Sufit-deskowanie peùne, NRO, panele œcienne Ecophon Wall Panel Super G oraz malowanie farb¹ lateksow¹ SUFIT ECOPHON SUPER G Dp XL, na konstr. Ecophon Connect, œciany malowane farb¹ lateksow¹ do peùnej wys. Pùytki ceramiczne do wys. 2.1m, farba lateksowa,sufit podwieszany systemowy np: AQUAPANEL Pùytki ceramiczne do wys. 2.1m, farba lateksowa,sufit podwieszany systemowy np: AQUAPANEL Pùytki ceramiczne do wys. 2.1m, farba lateksowa, sufit podwieszany systemowy np: AQUAPANEL Pùytki ceramiczne do peùnej wys. sufit podwieszany systemowy np: AQUAPANEL SUFIT ECOPHON SUPER G Dp XL, na konstr. Ecophon Connect, œciany malowane farb¹ lateksow¹ do peùnej wys. SUFIT ECOPHON SUPER G Dp XL, na konstr. Ecophon Connect, œciany malowane farb¹ lateksow¹ do peùnej wys.

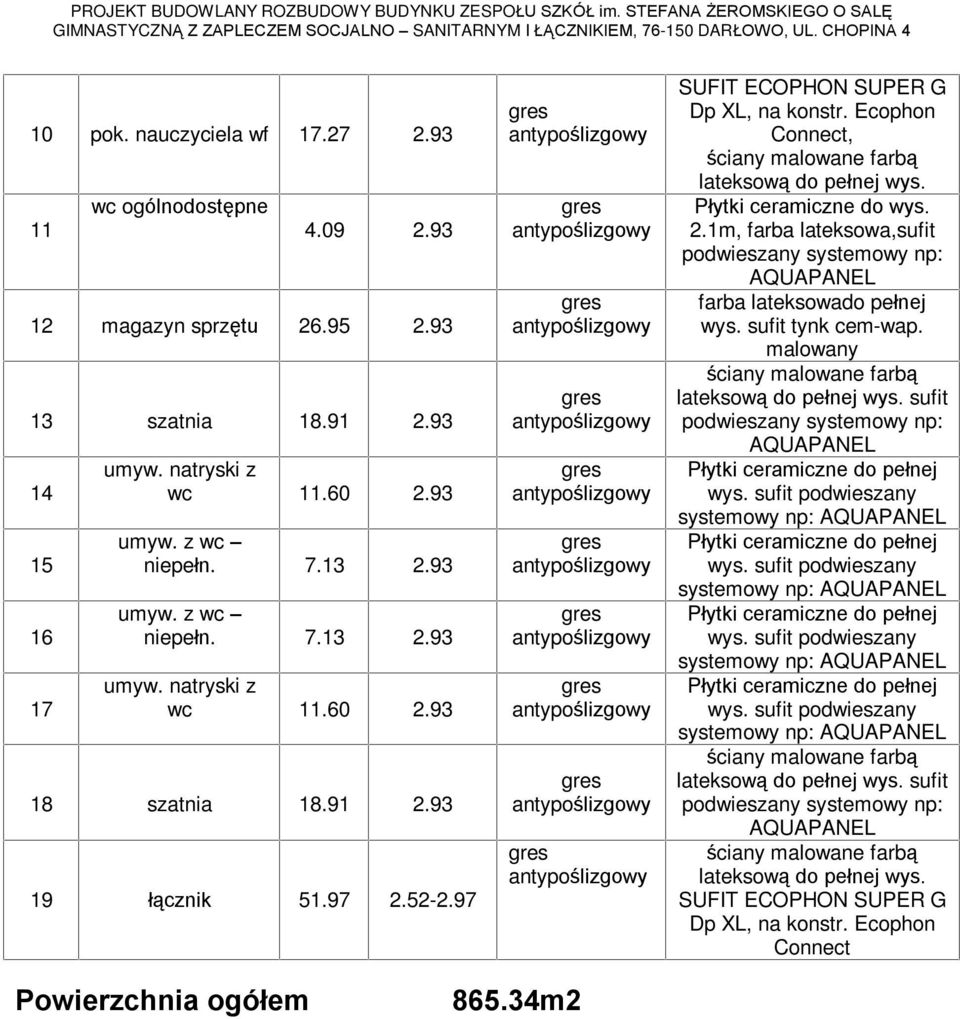

4 10 pok. nauczyciela wf wc ogólnodostêpne magazyn sprzêtu szatnia umyw. natryski z wc umyw. z wc niepeùn umyw. z wc niepeùn umyw. natryski z wc szatnia ù¹cznik SUFIT ECOPHON SUPER G Dp XL, na konstr. Ecophon Connect, œciany malowane farb¹ lateksow¹ do peùnej wys. Pùytki ceramiczne do wys. 2.1m, farba lateksowa,sufit podwieszany systemowy np: AQUAPANEL farba lateksowado peùnej wys. sufit tynk cem-wap. malowany œciany malowane farb¹ lateksow¹ do peùnej wys. sufit podwieszany systemowy np: AQUAPANEL Pùytki ceramiczne do peùnej wys. sufit podwieszany systemowy np: AQUAPANEL Pùytki ceramiczne do peùnej wys. sufit podwieszany systemowy np: AQUAPANEL Pùytki ceramiczne do peùnej wys. sufit podwieszany systemowy np: AQUAPANEL Pùytki ceramiczne do peùnej wys. sufit podwieszany systemowy np: AQUAPANEL œciany malowane farb¹ lateksow¹ do peùnej wys. sufit podwieszany systemowy np: AQUAPANEL œciany malowane farb¹ lateksow¹ do peùnej wys. SUFIT ECOPHON SUPER G Dp XL, na konstr. Ecophon Connect Powierzchnia ogóùem m2

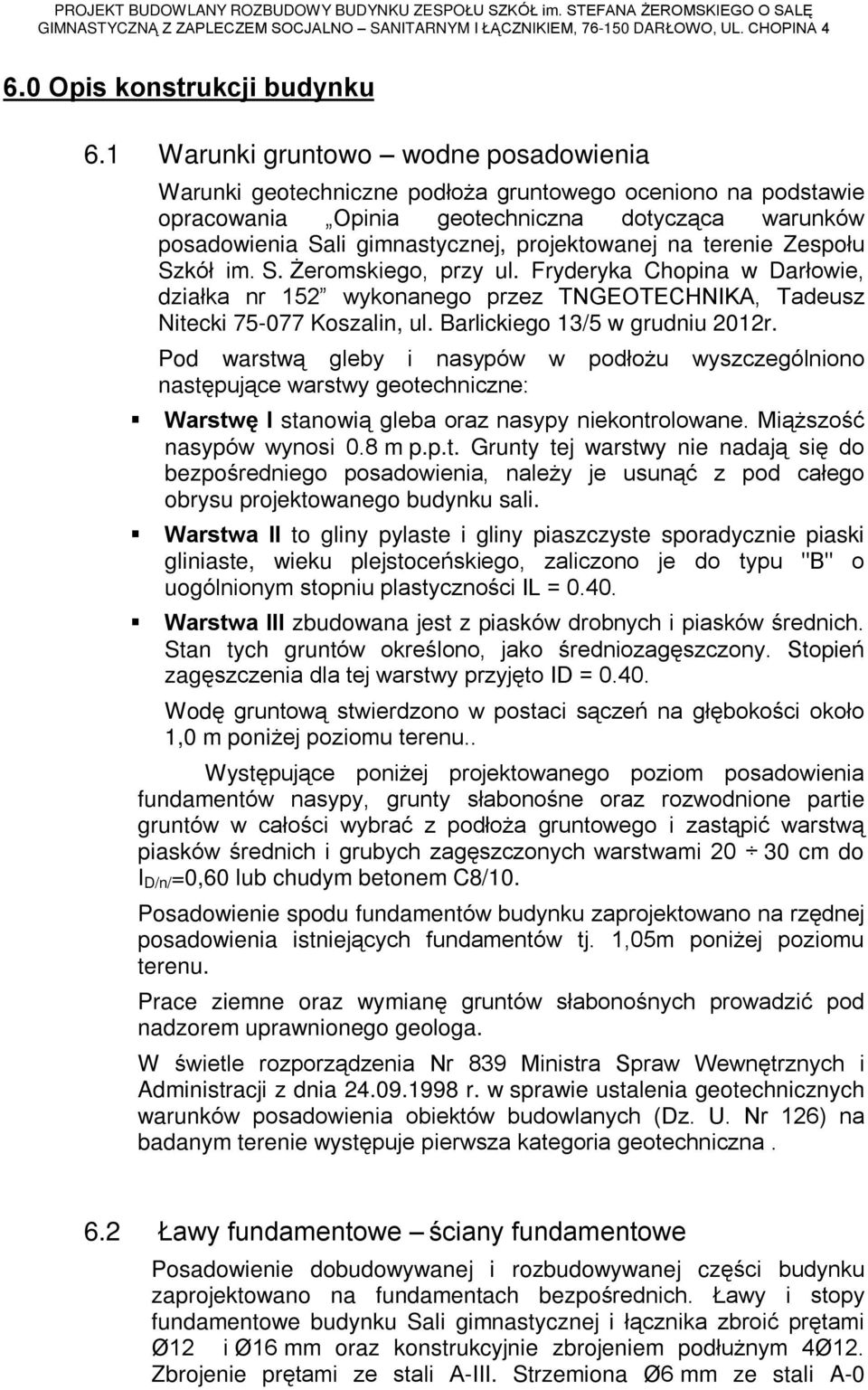

5 6.0 Opis konstrukcji budynku 6.1 Warunki gruntowo wodne posadowienia Warunki geotechniczne podùo a gruntowego oceniono na podstawie opracowania Opinia geotechniczna dotycz¹ca warunków posadowienia Sali gimnastycznej, projektowanej na terenie Zespoùu Szkóù im. S. Ýeromskiego, przy ul. Fryderyka Chopina w Darùowie, dziaùka nr 152 wykonanego przez TNGEOTECHNIKA, Tadeusz Nitecki Koszalin, ul. Barlickiego 13/5 w grudniu 2012r. Pod warstw¹ gleby i nasypów w podùo u wyszczególniono nastêpuj¹ce warstwy geotechniczne: Warstwê I stanowi¹ gleba oraz nasypy niekontrolowane. Mi¹ szoœã nasypów wynosi 0.8 m p.p.t. Grunty tej warstwy nie nadaj¹ siê do bezpoœredniego posadowienia, nale y je usun¹ã z pod caùego obrysu projektowanego budynku sali. Warstwa II to gliny pylaste i gliny piaszczyste sporadycznie piaski gliniaste, wieku plejstoceñskiego, zaliczono je do typu "B" o uogólnionym stopniu plastycznoœci IL = Warstwa III zbudowana jest z piasków drobnych i piasków œrednich. Stan tych gruntów okreœlono, jako œredniozagêszczony. Stopieñ zagêszczenia dla tej warstwy przyjêto ID = Wodê gruntow¹ stwierdzono w postaci s¹czeñ na gùêbokoœci okoùo 1,0 m poni ej poziomu terenu.. Wystêpuj¹ce poni ej projektowanego poziom posadowienia fundamentów nasypy, grunty sùabonoœne oraz rozwodnione partie gruntów w caùoœci wybraã z podùo a gruntowego i zast¹piã warstw¹ piasków œrednich i grubych zagêszczonych warstwami cm do I D/n/ =0,60 lub chudym betonem C8/10. Posadowienie spodu fundamentów budynku zaprojektowano na rzêdnej posadowienia istniej¹cych fundamentów tj. 1,05m poni ej poziomu terenu. Prace ziemne oraz wymianê gruntów sùabonoœnych prowadziã pod nadzorem uprawnionego geologa. W œwietle rozporz¹dzenia Nr 839 Ministra Spraw Wewnêtrznych i Administracji z dnia r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. Nr 126) na badanym terenie wystêpuje pierwsza kategoria geotechniczna. 6.2 awy fundamentowe œciany fundamentowe Posadowienie dobudowywanej i rozbudowywanej czêœci budynku zaprojektowano na fundamentach bezpoœrednich. awy i stopy fundamentowe budynku Sali gimnastycznej i ù¹cznika zbroiã prêtami Ø12 i Ø16 mm oraz konstrukcyjnie zbrojeniem podùu nym 4Ø12. Zbrojenie prêtami ze stali A-III. Strzemiona Ø6 mm ze stali A-0

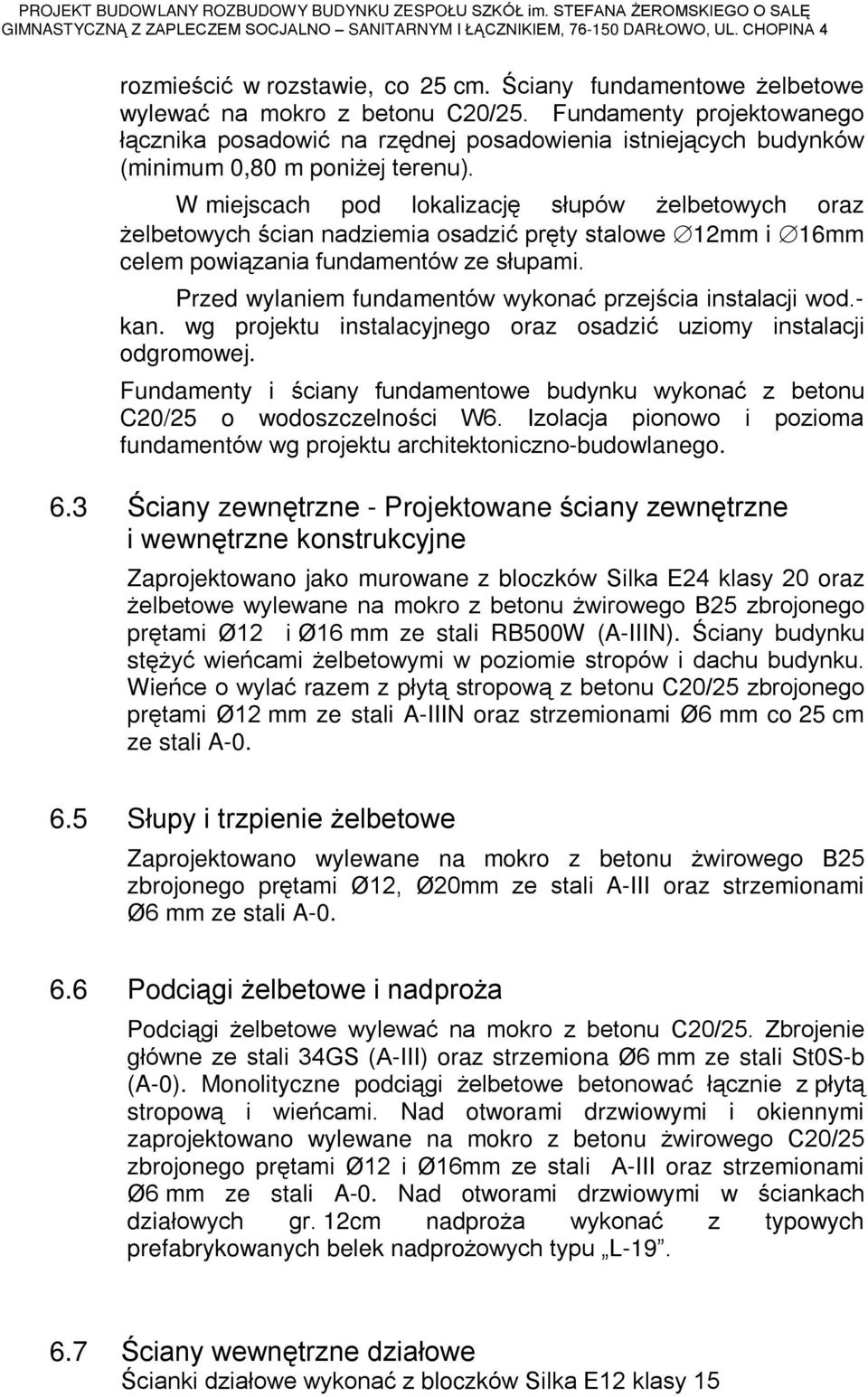

6 rozmieœciã w rozstawie, co 25 cm. Úciany fundamentowe elbetowe wylewaã na mokro z betonu C20/25. Fundamenty projektowanego ù¹cznika posadowiã na rzêdnej posadowienia istniej¹cych budynków (minimum 0,80 m poni ej terenu). W miejscach pod lokalizacjê sùupów elbetowych oraz elbetowych œcian nadziemia osadziã prêty stalowe 12mm i 16mm celem powi¹zania fundamentów ze sùupami. Przed wylaniem fundamentów wykonaã przejœcia instalacji wod.- kan. wg projektu instalacyjnego oraz osadziã uziomy instalacji odgromowej. Fundamenty i œciany fundamentowe budynku wykonaã z betonu C20/25 o wodoszczelnoœci W6. Izolacja pionowo i pozioma fundamentów wg projektu architektoniczno-budowlanego. 6.3 Úciany zewnêtrzne - Projektowane œciany zewnêtrzne i wewnêtrzne konstrukcyjne Zaprojektowano jako murowane z bloczków Silka E24 klasy 20 oraz elbetowe wylewane na mokro z betonu wirowego B25 zbrojonego prêtami Ø12 i Ø16 mm ze stali RB500W (A-IIIN). Úciany budynku stê yã wieñcami elbetowymi w poziomie stropów i dachu budynku. Wieñce o wylaã razem z pùyt¹ stropow¹ z betonu C20/25 zbrojonego prêtami Ø12 mm ze stali A-IIIN oraz strzemionami Ø6 mm co 25 cm ze stali A Sùupy i trzpienie elbetowe Zaprojektowano wylewane na mokro z betonu wirowego B25 zbrojonego prêtami Ø12, Ø20mm ze stali A-III oraz strzemionami Ø6 mm ze stali A Podci¹gi elbetowe i nadpro a Podci¹gi elbetowe wylewaã na mokro z betonu C20/25. Zbrojenie gùówne ze stali 34GS (A-III) oraz strzemiona Ø6 mm ze stali St0S-b (A-0). Monolityczne podci¹gi elbetowe betonowaã ù¹cznie z pùyt¹ stropow¹ i wieñcami. Nad otworami drzwiowymi i okiennymi zaprojektowano wylewane na mokro z betonu wirowego C20/25 zbrojonego prêtami Ø12 i Ø16mm ze stali A-III oraz strzemionami Ø6 mm ze stali A-0. Nad otworami drzwiowymi w œciankach dziaùowych gr. 12cm nadpro a wykonaã z typowych prefabrykowanych belek nadpro owych typu L Úciany wewnêtrzne dziaùowe Úcianki dziaùowe wykonaã z bloczków Silka E12 klasy 15

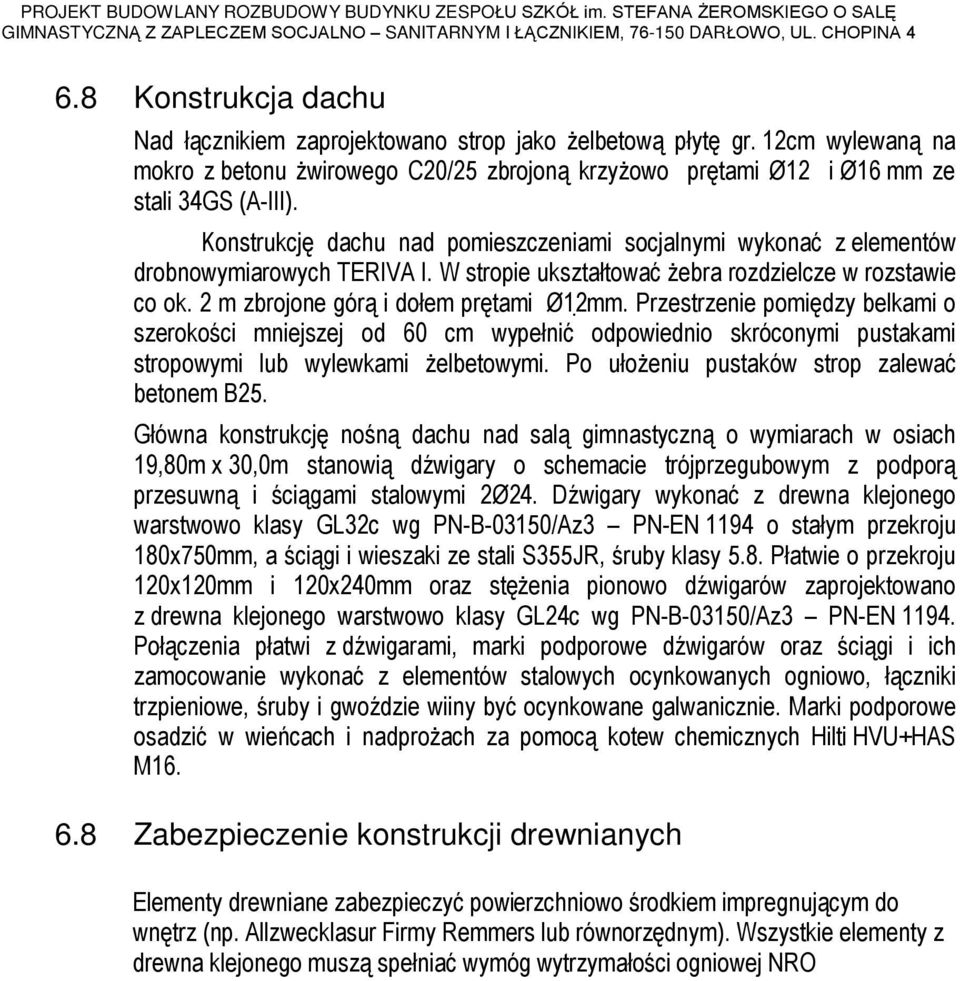

7 6.8 Konstrukcja dachu Nad ù¹cznikiem zaprojektowano strop jako elbetow¹ pùytê gr. 12cm wylewan¹ na mokro z betonu wirowego C20/25 zbrojon¹ krzy owo prêtami Ø12 i Ø16 mm ze stali 34GS (A-III). Konstrukcjê dachu nad pomieszczeniami socjalnymi wykonaã z elementów drobnowymiarowych TERIVA I. W stropie uksztaùtowaã ebra rozdzielcze w rozstawie co ok. 2 m zbrojone gór¹ i doùem prêtami Ø12mm. Przestrzenie pomiêdzy belkami o szerokoœci mniejszej od 60 cm wypeùniã odpowiednio skróconymi pustakami stropowymi lub wylewkami elbetowymi. Po uùo eniu pustaków strop zalewaã betonem B25. Gùówna konstrukcjê noœn¹ dachu nad sal¹ gimnastyczn¹ o wymiarach w osiach 19,80m x 30,0m stanowi¹ dêwigary o schemacie trójprzegubowym z podpor¹ przesuwn¹ i œci¹gami stalowymi 2Ø24. Dêwigary wykonaã z drewna klejonego warstwowo klasy GL32c wg PN-B-03150/Az3 PN-EN 1194 o staùym przekroju 180x750mm, a œci¹gi i wieszaki ze stali S355JR, œruby klasy 5.8. Pùatwie o przekroju 120x120mm i 120x240mm oraz stê enia pionowo dêwigarów zaprojektowano z drewna klejonego warstwowo klasy GL24c wg PN-B-03150/Az3 PN-EN Poù¹czenia pùatwi z dêwigarami, marki podporowe dêwigarów oraz œci¹gi i ich zamocowanie wykonaã z elementów stalowych ocynkowanych ogniowo, ù¹czniki trzpieniowe, œruby i gwoêdzie wiiny byã ocynkowane galwanicznie. Marki podporowe osadziã w wieñcach i nadpro ach za pomoc¹ kotew chemicznych Hilti HVU+HAS M Zabezpieczenie konstrukcji drewnianych Elementy drewniane zabezpieczyã powierzchniowo œrodkiem impregnuj¹cym do wnêtrz (np. Allzwecklasur Firmy Remmers lub równorzêdnym). Wszystkie elementy z drewna klejonego musz¹ speùniaã wymóg wytrzymaùoœci ogniowej NRO

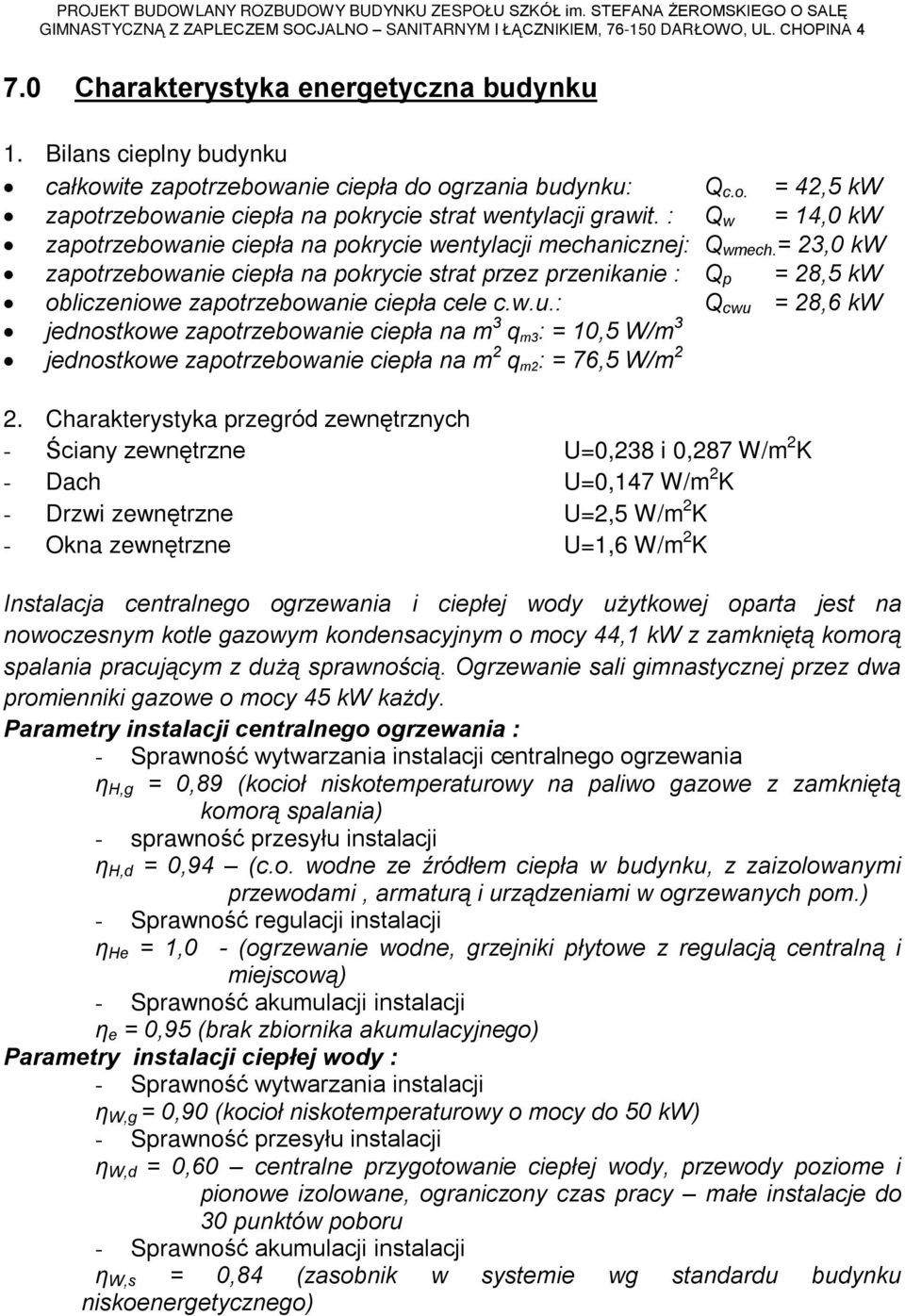

8 7.0 Charakterystyka energetyczna budynku 1. Bilans cieplny budynku caùkowite zapotrzebowanie ciepùa do ogrzania budynku: Q c.o. = 42,5 kw zapotrzebowanie ciepùa na pokrycie strat wentylacji grawit. : Q w = 14,0 kw zapotrzebowanie ciepùa na pokrycie wentylacji mechanicznej: Q wmech. = 23,0 kw zapotrzebowanie ciepùa na pokrycie strat przez przenikanie : Q p = 28,5 kw obliczeniowe zapotrzebowanie ciepùa cele c.w.u.: Q cwu = 28,6 kw jednostkowe zapotrzebowanie ciepùa na m 3 q m3 : = 10,5 W/m 3 jednostkowe zapotrzebowanie ciepùa na m 2 q m2 : = 76,5 W/m 2 2. Charakterystyka przegród zewnêtrznych - Úciany zewnêtrzne U=0,238 i 0,287 W/m 2 K - Dach U=0,147 W/m 2 K - Drzwi zewnêtrzne U=2,5 W/m 2 K - Okna zewnêtrzne U=1,6 W/m 2 K Instalacja centralnego ogrzewania i ciepùej wody u ytkowej oparta jest na nowoczesnym kotle gazowym kondensacyjnym o mocy 44,1 kw z zamkniêt¹ komor¹ spalania pracuj¹cym z du ¹ sprawnoœci¹. Ogrzewanie sali gimnastycznej przez dwa promienniki gazowe o mocy 45 kw ka dy. Parametry instalacji centralnego ogrzewania : - Sprawnoœã wytwarzania instalacji centralnego ogrzewania ç H,g = 0,89 (kocioù niskotemperaturowy na paliwo gazowe z zamkniêt¹ komor¹ spalania) - sprawnoœã przesyùu instalacji ç H,d = 0,94 (c.o. wodne ze êródùem ciepùa w budynku, z zaizolowanymi przewodami, armatur¹ i urz¹dzeniami w ogrzewanych pom.) - Sprawnoœã regulacji instalacji ç He = 1,0 - (ogrzewanie wodne, grzejniki pùytowe z regulacj¹ centraln¹ i miejscow¹) - Sprawnoœã akumulacji instalacji ç e = 0,95 (brak zbiornika akumulacyjnego) Parametry instalacji ciepùej wody : - Sprawnoœã wytwarzania instalacji ç W,g = 0,90 (kocioù niskotemperaturowy o mocy do 50 kw) - Sprawnoœã przesyùu instalacji ç W,d = 0,60 centralne przygotowanie ciepùej wody, przewody poziome i pionowe izolowane, ograniczony czas pracy maùe instalacje do 30 punktów poboru - Sprawnoœã akumulacji instalacji ç W,s = 0,84 (zasobnik w systemie wg standardu budynku niskoenergetycznego)

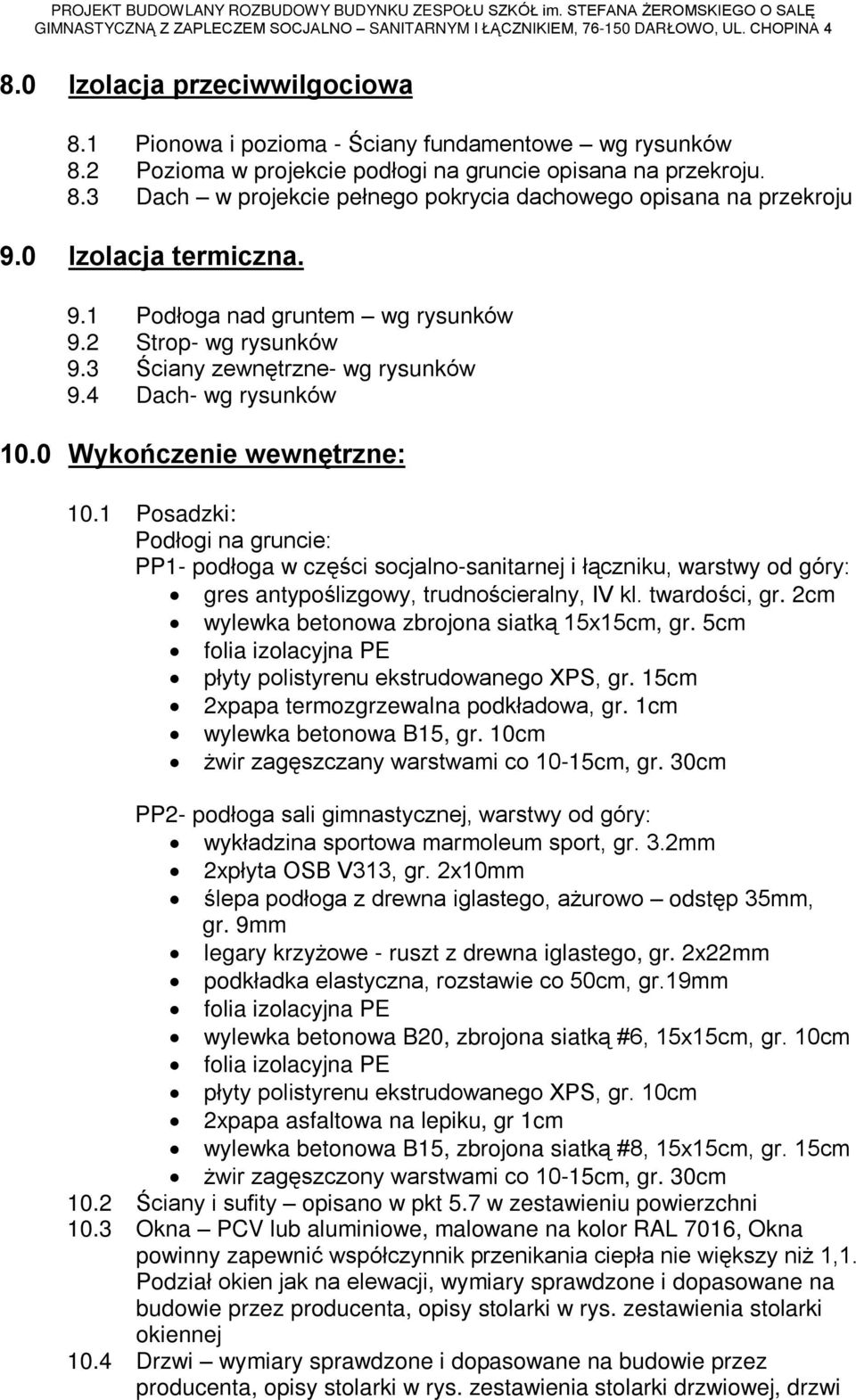

9 8.0 Izolacja przeciwwilgociowa 8.1 Pionowa i pozioma - Úciany fundamentowe wg rysunków 8.2 Pozioma w projekcie podùogi na gruncie opisana na przekroju. 8.3 Dach w projekcie peùnego pokrycia dachowego opisana na przekroju 9.0 Izolacja termiczna. 9.1 Podùoga nad gruntem wg rysunków 9.2 Strop- wg rysunków 9.3 Úciany zewnêtrzne- wg rysunków 9.4 Dach- wg rysunków 10.0 Wykoñczenie wewnêtrzne: 10.1 Posadzki: Podùogi na gruncie: PP1- podùoga w czêœci socjalno-sanitarnej i ù¹czniku, warstwy od góry:, trudnoœcieralny, IV kl. twardoœci, gr. 2cm wylewka betonowa zbrojona siatk¹ 15x15cm, gr. 5cm folia izolacyjna PE pùyty polistyrenu ekstrudowanego XPS, gr. 15cm 2xpapa termozgrzewalna podkùadowa, gr. 1cm wylewka betonowa B15, gr. 10cm wir zagêszczany warstwami co 10-15cm, gr. 30cm PP2- podùoga sali gimnastycznej, warstwy od góry: wykùadzina sportowa marmoleum sport, gr. 3.2mm 2xpùyta OSB V313, gr. 2x10mm œlepa podùoga z drewna iglastego, a urowo odstêp 35mm, gr. 9mm legary krzy owe - ruszt z drewna iglastego, gr. 2x22mm podkùadka elastyczna, rozstawie co 50cm, gr.19mm folia izolacyjna PE wylewka betonowa B20, zbrojona siatk¹ #6, 15x15cm, gr. 10cm folia izolacyjna PE pùyty polistyrenu ekstrudowanego XPS, gr. 10cm 2xpapa asfaltowa na lepiku, gr 1cm wylewka betonowa B15, zbrojona siatk¹ #8, 15x15cm, gr. 15cm wir zagêszczony warstwami co 10-15cm, gr. 30cm 10.2 Úciany i sufity opisano w pkt 5.7 w zestawieniu powierzchni 10.3 Okna PCV lub aluminiowe, malowane na kolor RAL 7016, Okna powinny zapewniã wspóùczynnik przenikania ciepùa nie wiêkszy ni 1,1. Podziaù okien jak na elewacji, wymiary sprawdzone i dopasowane na budowie przez producenta, opisy stolarki w rys. zestawienia stolarki okiennej 10.4 Drzwi wymiary sprawdzone i dopasowane na budowie przez producenta, opisy stolarki w rys. zestawienia stolarki drzwiowej, drzwi

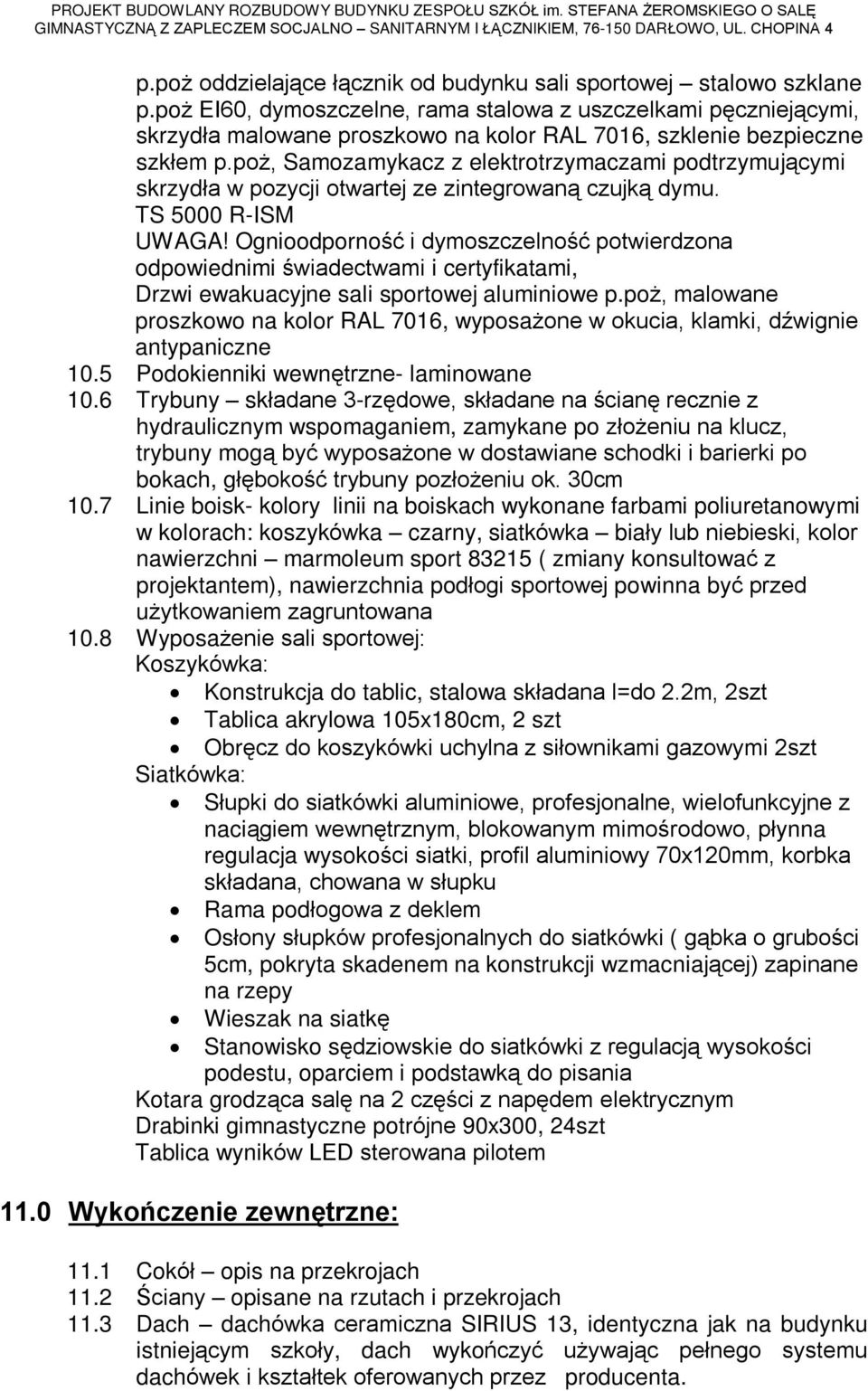

10 p.po oddzielaj¹ce ù¹cznik od budynku sali sportowej stalowo szklane p.po EI60, dymoszczelne, rama stalowa z uszczelkami pêczniej¹cymi, skrzydùa malowane proszkowo na kolor RAL 7016, szklenie bezpieczne szkùem p.po, Samozamykacz z elektrotrzymaczami podtrzymuj¹cymi skrzydùa w pozycji otwartej ze zintegrowan¹ czujk¹ dymu. TS 5000 R-ISM UWAGA! Ognioodpornoœã i dymoszczelnoœã potwierdzona odpowiednimi œwiadectwami i certyfikatami, Drzwi ewakuacyjne sali sportowej aluminiowe p.po, malowane proszkowo na kolor RAL 7016, wyposa one w okucia, klamki, dêwignie antypaniczne 10.5 Podokienniki wewnêtrzne- laminowane 10.6 Trybuny skùadane 3-rzêdowe, skùadane na œcianê recznie z hydraulicznym wspomaganiem, zamykane po zùo eniu na klucz, trybuny mog¹ byã wyposa one w dostawiane schodki i barierki po bokach, gùêbokoœã trybuny pozùo eniu ok. 30cm 10.7 Linie boisk- kolory linii na boiskach wykonane farbami poliuretanowymi w kolorach: koszykówka czarny, siatkówka biaùy lub niebieski, kolor nawierzchni marmoleum sport ( zmiany konsultowaã z projektantem), nawierzchnia podùogi sportowej powinna byã przed u ytkowaniem zagruntowana 10.8 Wyposa enie sali sportowej: Koszykówka: Konstrukcja do tablic, stalowa skùadana l=do 2.2m, 2szt Tablica akrylowa 105x180cm, 2 szt Obrêcz do koszykówki uchylna z siùownikami gazowymi 2szt Siatkówka: Sùupki do siatkówki aluminiowe, profesjonalne, wielofunkcyjne z naci¹giem wewnêtrznym, blokowanym mimoœrodowo, pùynna regulacja wysokoœci siatki, profil aluminiowy 70x120mm, korbka skùadana, chowana w sùupku Rama podùogowa z deklem Osùony sùupków profesjonalnych do siatkówki ( g¹bka o gruboœci 5cm, pokryta skadenem na konstrukcji wzmacniaj¹cej) zapinane na rzepy Wieszak na siatkê Stanowisko sêdziowskie do siatkówki z regulacj¹ wysokoœci podestu, oparciem i podstawk¹ do pisania Kotara grodz¹ca salê na 2 czêœci z napêdem elektrycznym Drabinki gimnastyczne potrójne 90x300, 24szt Tablica wyników LED sterowana pilotem 11.0 Wykoñczenie zewnêtrzne: 11.1 Cokóù opis na przekrojach 11.2 Úciany opisane na rzutach i przekrojach 11.3 Dach dachówka ceramiczna SIRIUS 13, identyczna jak na budynku istniej¹cym szkoùy, dach wykoñczyã u ywaj¹c peùnego systemu dachówek i ksztaùtek oferowanych przez producenta.

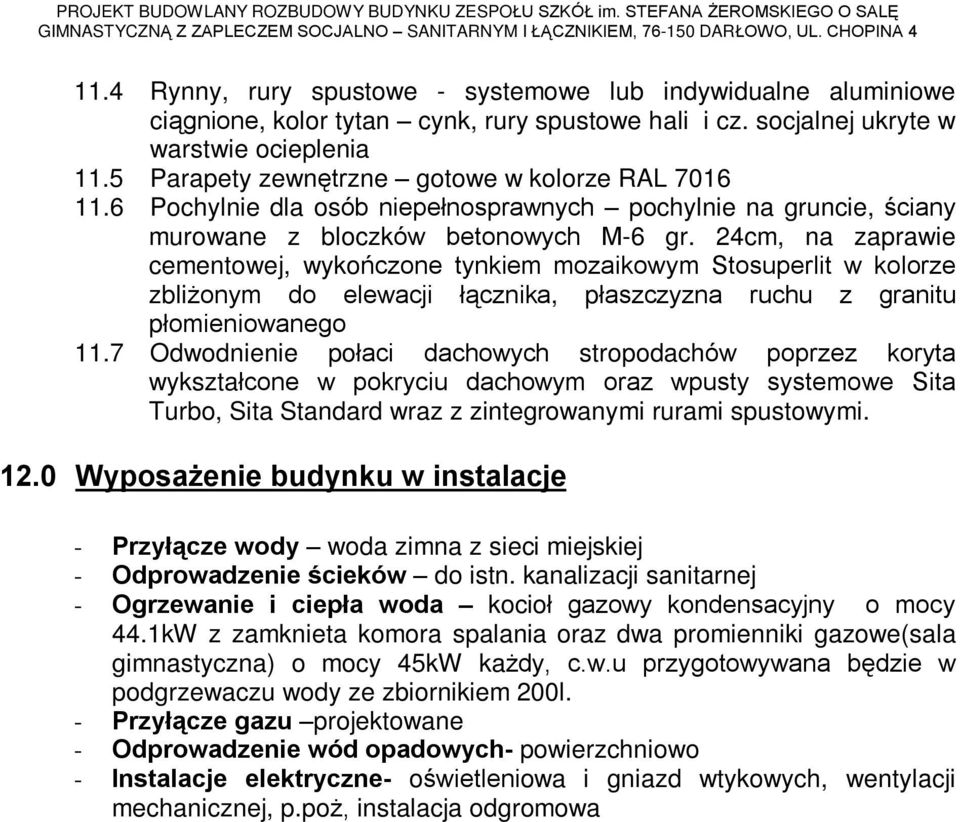

11 11.4 Rynny, rury spustowe - systemowe lub indywidualne aluminiowe ci¹gnione, kolor tytan cynk, rury spustowe hali i cz. socjalnej ukryte w warstwie ocieplenia 11.5 Parapety zewnêtrzne gotowe w kolorze RAL Pochylnie dla osób niepeùnosprawnych pochylnie na gruncie, œciany murowane z bloczków betonowych M-6 gr. 24cm, na zaprawie cementowej, wykoñczone tynkiem mozaikowym Stosuperlit w kolorze zbli onym do elewacji ù¹cznika, pùaszczyzna ruchu z granitu pùomieniowanego 11.7 Odwodnienie poùaci dachowych stropodachów poprzez koryta wyksztaùcone w pokryciu dachowym oraz wpusty systemowe Sita Turbo, Sita Standard wraz z zintegrowanymi rurami spustowymi Wyposa enie budynku w instalacje - Przyù¹cze wody woda zimna z sieci miejskiej - Odprowadzenie œcieków do istn. kanalizacji sanitarnej - Ogrzewanie i ciepùa woda kocioù gazowy kondensacyjny o mocy 44.1kW z zamknieta komora spalania oraz dwa promienniki gazowe(sala gimnastyczna) o mocy 45kW ka dy, c.w.u przygotowywana bêdzie w podgrzewaczu wody ze zbiornikiem 200l. - Przyù¹cze gazu projektowane - Odprowadzenie wód opadowych- powierzchniowo - Instalacje elektryczne- oœwietleniowa i gniazd wtykowych, wentylacji mechanicznej, p.po, instalacja odgromowa

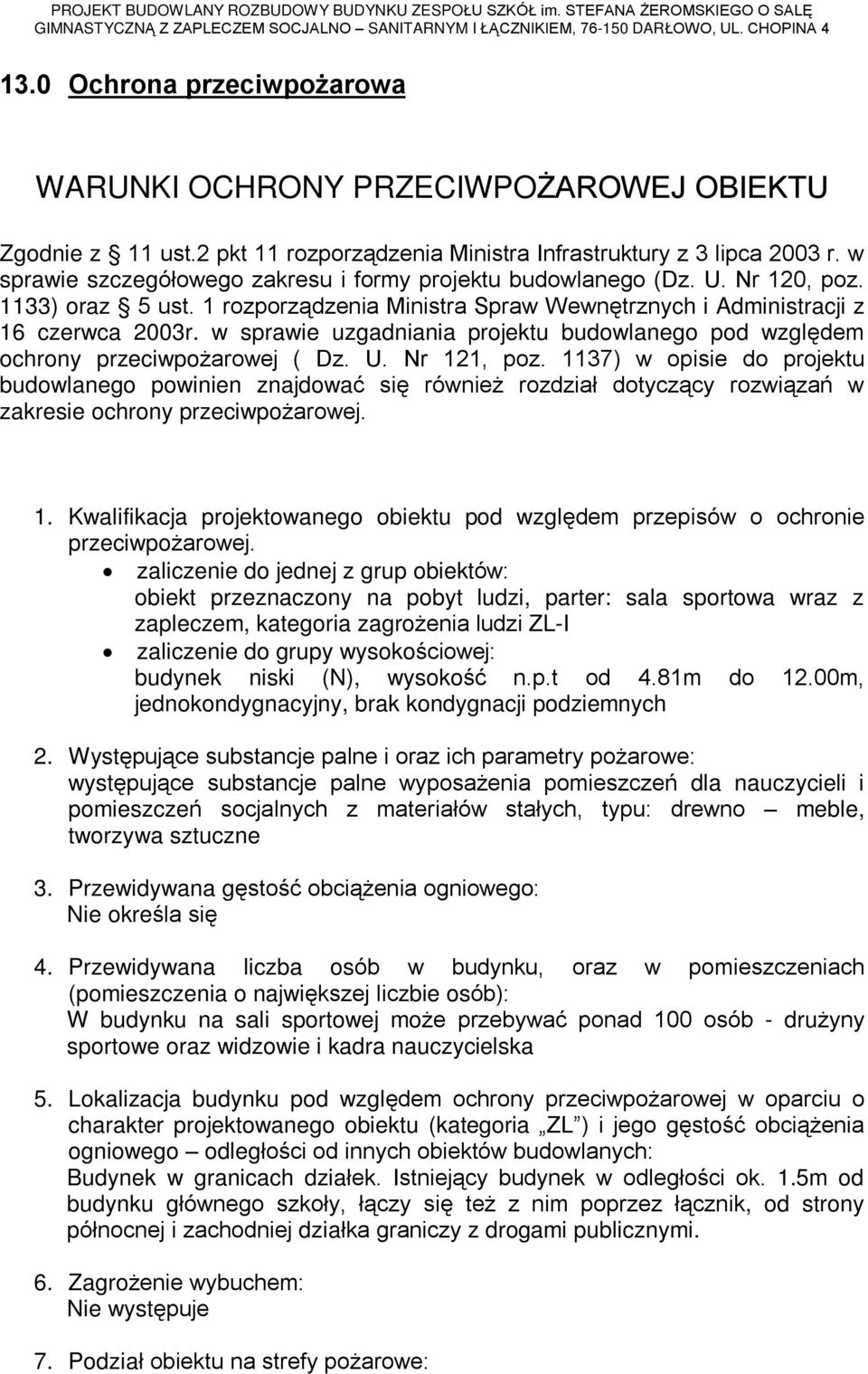

12 13.0 Ochrona przeciwpo arowa WARUNKI OCHRONY PRZECIWPOÝAROWEJ OBIEKTU Zgodnie z 11 ust.2 pkt 11 rozporz¹dzenia Ministra Infrastruktury z 3 lipca 2003 r. w sprawie szczegóùowego zakresu i formy projektu budowlanego (Dz. U. Nr 120, poz. 1133) oraz 5 ust. 1 rozporz¹dzenia Ministra Spraw Wewnêtrznych i Administracji z 16 czerwca 2003r. w sprawie uzgadniania projektu budowlanego pod wzglêdem ochrony przeciwpo arowej ( Dz. U. Nr 121, poz. 1137) w opisie do projektu budowlanego powinien znajdowaã siê równie rozdziaù dotycz¹cy rozwi¹zañ w zakresie ochrony przeciwpo arowej. 1. Kwalifikacja projektowanego obiektu pod wzglêdem przepisów o ochronie przeciwpo arowej. zaliczenie do jednej z grup obiektów: obiekt przeznaczony na pobyt ludzi, parter: sala sportowa wraz z zapleczem, kategoria zagro enia ludzi ZL-I zaliczenie do grupy wysokoœciowej: budynek niski (N), wysokoœã n.p.t od 4.81m do 12.00m, jednokondygnacyjny, brak kondygnacji podziemnych 2. Wystêpuj¹ce substancje palne i oraz ich parametry po arowe: wystêpuj¹ce substancje palne wyposa enia pomieszczeñ dla nauczycieli i pomieszczeñ socjalnych z materiaùów staùych, typu: drewno meble, tworzywa sztuczne 3. Przewidywana gêstoœã obci¹ enia ogniowego: Nie okreœla siê 4. Przewidywana liczba osób w budynku, oraz w pomieszczeniach (pomieszczenia o najwiêkszej liczbie osób): W budynku na sali sportowej mo e przebywaã ponad 100 osób - dru yny sportowe oraz widzowie i kadra nauczycielska 5. Lokalizacja budynku pod wzglêdem ochrony przeciwpo arowej w oparciu o charakter projektowanego obiektu (kategoria ZL ) i jego gêstoœã obci¹ enia ogniowego odlegùoœci od innych obiektów budowlanych: Budynek w granicach dziaùek. Istniej¹cy budynek w odlegùoœci ok. 1.5m od budynku gùównego szkoùy, ù¹czy siê te z nim poprzez ù¹cznik, od strony póùnocnej i zachodniej dziaùka graniczy z drogami publicznymi. 6. Zagro enie wybuchem: Nie wystêpuje 7. Podziaù obiektu na strefy po arowe:

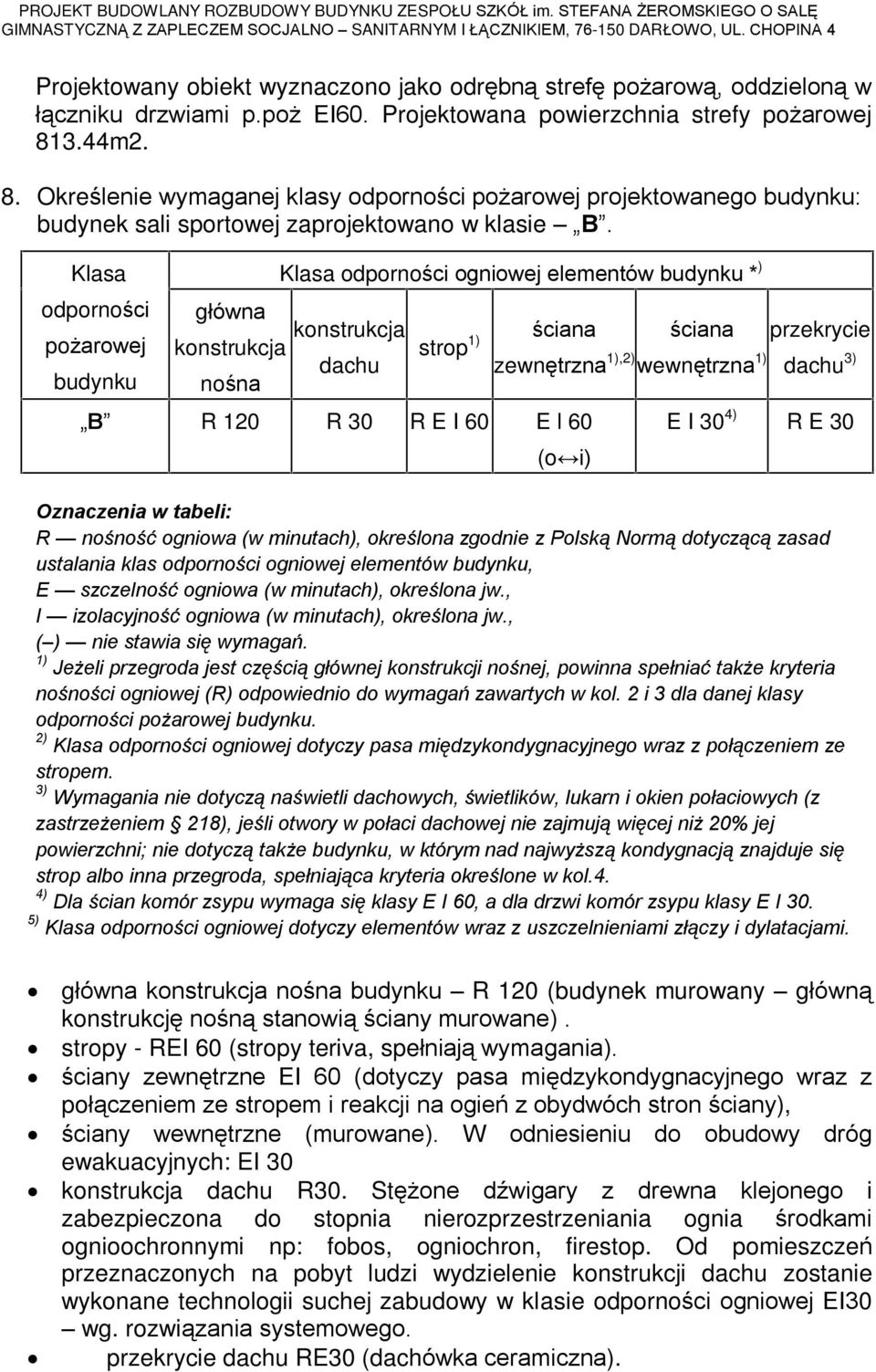

13 Projektowany obiekt wyznaczono jako odrêbn¹ strefê po arow¹, oddzielon¹ w ù¹czniku drzwiami p.po EI60. Projektowana powierzchnia strefy po arowej m2. 8. Okreœlenie wymaganej klasy odpornoœci po arowej projektowanego budynku: budynek sali sportowej zaprojektowano w klasie B. Klasa odpornoœci po arowej budynku Klasa odpornoœci ogniowej elementów budynku * ) gùówna konstrukcja konstrukcja dachu noœna strop 1) B R 120 R 30 R E I 60 E l 60 œciana œciana przekrycie zewnêtrzna 1),2) wewnêtrzna 1) dachu 3) (o i) E I 30 4) R E 30 Oznaczenia w tabeli: R noœnoœã ogniowa (w minutach), okreœlona zgodnie z Polsk¹ Norm¹ dotycz¹c¹ zasad ustalania klas odpornoœci ogniowej elementów budynku, E szczelnoœã ogniowa (w minutach), okreœlona jw., I izolacyjnoœã ogniowa (w minutach), okreœlona jw., ( ) nie stawia siê wymagañ. 1) Je eli przegroda jest czêœci¹ gùównej konstrukcji noœnej, powinna speùniaã tak e kryteria noœnoœci ogniowej (R) odpowiednio do wymagañ zawartych w kol. 2 i 3 dla danej klasy odpornoœci po arowej budynku. 2) Klasa odpornoœci ogniowej dotyczy pasa miêdzykondygnacyjnego wraz z poù¹czeniem ze stropem. 3) Wymagania nie dotycz¹ naœwietli dachowych, œwietlików, lukarn i okien poùaciowych (z zastrze eniem 218), jeœli otwory w poùaci dachowej nie zajmuj¹ wiêcej ni 20% jej powierzchni; nie dotycz¹ tak e budynku, w którym nad najwy sz¹ kondygnacj¹ znajduje siê strop albo inna przegroda, speùniaj¹ca kryteria okreœlone w kol.4. 4) Dla œcian komór zsypu wymaga siê klasy E I 60, a dla drzwi komór zsypu klasy E I 30. 5) Klasa odpornoœci ogniowej dotyczy elementów wraz z uszczelnieniami zù¹czy i dylatacjami. gùówna konstrukcja noœna budynku R 120 (budynek murowany gùówn¹ konstrukcjê noœn¹ stanowi¹ œciany murowane). stropy - REI 60 (stropy teriva, speùniaj¹ wymagania). œciany zewnêtrzne EI 60 (dotyczy pasa miêdzykondygnacyjnego wraz z poù¹czeniem ze stropem i reakcji na ogieñ z obydwóch stron œciany), œciany wewnêtrzne (murowane). W odniesieniu do obudowy dróg ewakuacyjnych: EI 30 konstrukcja dachu R30. Stê one dêwigary z drewna klejonego i zabezpieczona do stopnia nierozprzestrzeniania ognia œrodkami ognioochronnymi np: fobos, ogniochron, firestop. Od pomieszczeñ przeznaczonych na pobyt ludzi wydzielenie konstrukcji dachu zostanie wykonane technologii suchej zabudowy w klasie odpornoœci ogniowej EI30 wg. rozwi¹zania systemowego. przekrycie dachu RE30 (dachówka ceramiczna).

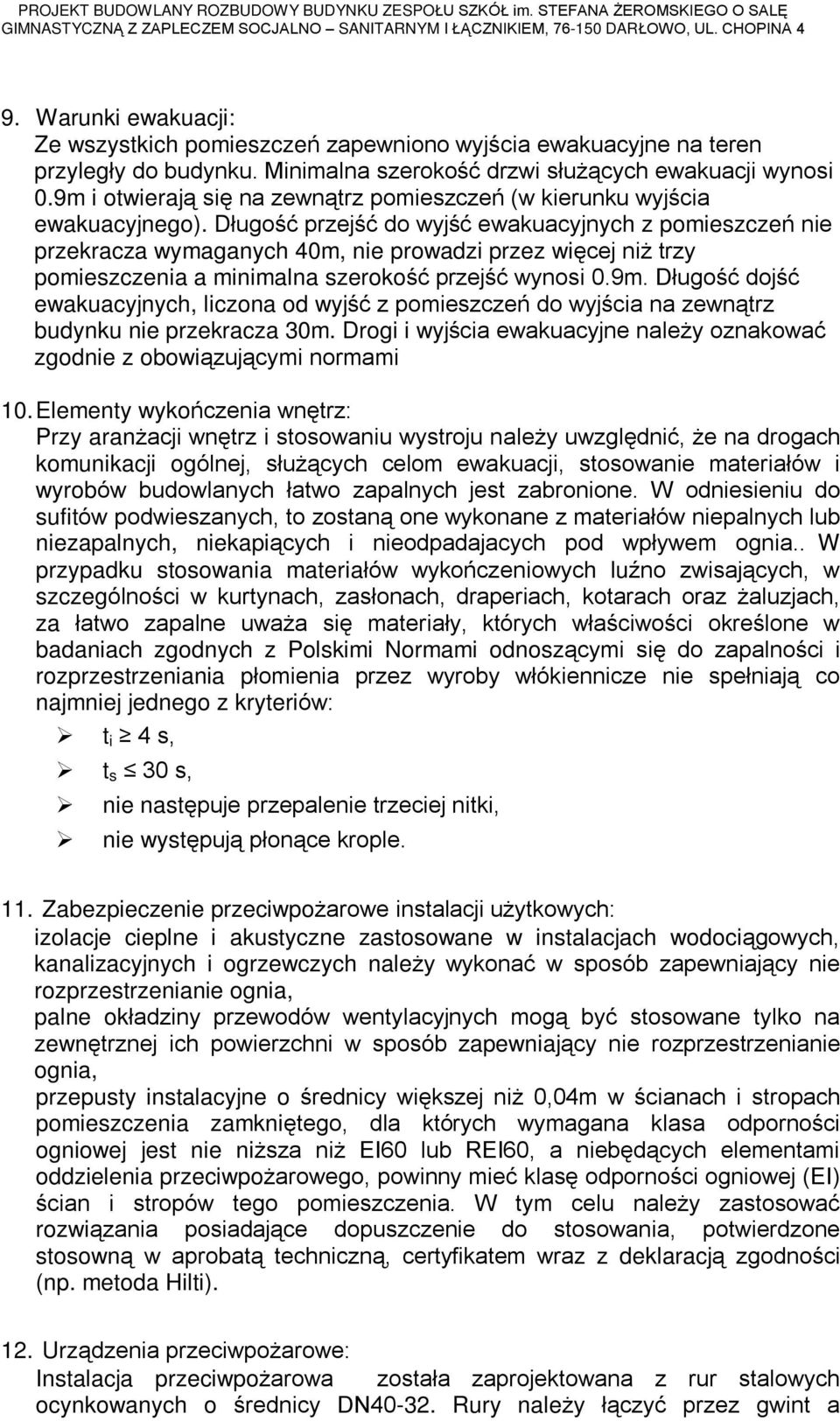

14 9. Warunki ewakuacji: Ze wszystkich pomieszczeñ zapewniono wyjœcia ewakuacyjne na teren przylegùy do budynku. Minimalna szerokoœã drzwi sùu ¹cych ewakuacji wynosi 0.9m i otwieraj¹ siê na zewn¹trz pomieszczeñ (w kierunku wyjœcia ewakuacyjnego). Dùugoœã przejœã do wyjœã ewakuacyjnych z pomieszczeñ nie przekracza wymaganych 40m, nie prowadzi przez wiêcej ni trzy pomieszczenia a minimalna szerokoœã przejœã wynosi 0.9m. Dùugoœã dojœã ewakuacyjnych, liczona od wyjœã z pomieszczeñ do wyjœcia na zewn¹trz budynku nie przekracza 30m. Drogi i wyjœcia ewakuacyjne nale y oznakowaã zgodnie z obowi¹zuj¹cymi normami 10. Elementy wykoñczenia wnêtrz: Przy aran acji wnêtrz i stosowaniu wystroju nale y uwzglêdniã, e na drogach komunikacji ogólnej, sùu ¹cych celom ewakuacji, stosowanie materiaùów i wyrobów budowlanych ùatwo zapalnych jest zabronione. W odniesieniu do sufitów podwieszanych, to zostan¹ one wykonane z materiaùów niepalnych lub niezapalnych, niekapi¹cych i nieodpadajacych pod wpùywem ognia.. W przypadku stosowania materiaùów wykoñczeniowych luêno zwisaj¹cych, w szczególnoœci w kurtynach, zasùonach, draperiach, kotarach oraz aluzjach, za ùatwo zapalne uwa a siê materiaùy, których wùaœciwoœci okreœlone w badaniach zgodnych z Polskimi Normami odnosz¹cymi siê do zapalnoœci i rozprzestrzeniania pùomienia przez wyroby wùókiennicze nie speùniaj¹ co najmniej jednego z kryteriów: t i 4 s, t s 30 s, nie nastêpuje przepalenie trzeciej nitki, nie wystêpuj¹ pùon¹ce krople. 11. Zabezpieczenie przeciwpo arowe instalacji u ytkowych: izolacje cieplne i akustyczne zastosowane w instalacjach wodoci¹gowych, kanalizacyjnych i ogrzewczych nale y wykonaã w sposób zapewniaj¹cy nie rozprzestrzenianie ognia, palne okùadziny przewodów wentylacyjnych mog¹ byã stosowane tylko na zewnêtrznej ich powierzchni w sposób zapewniaj¹cy nie rozprzestrzenianie ognia, przepusty instalacyjne o œrednicy wiêkszej ni 0,04m w œcianach i stropach pomieszczenia zamkniêtego, dla których wymagana klasa odpornoœci ogniowej jest nie ni sza ni EI60 lub REI60, a niebêd¹cych elementami oddzielenia przeciwpo arowego, powinny mieã klasê odpornoœci ogniowej (EI) œcian i stropów tego pomieszczenia. W tym celu nale y zastosowaã rozwi¹zania posiadaj¹ce dopuszczenie do stosowania, potwierdzone stosown¹ w aprobat¹ techniczn¹, certyfikatem wraz z deklaracj¹ zgodnoœci (np. metoda Hilti). 12. Urz¹dzenia przeciwpo arowe: Instalacja przeciwpo arowa zostaùa zaprojektowana z rur stalowych ocynkowanych o œrednicy DN Rury nale y ù¹czyã przez gwint a

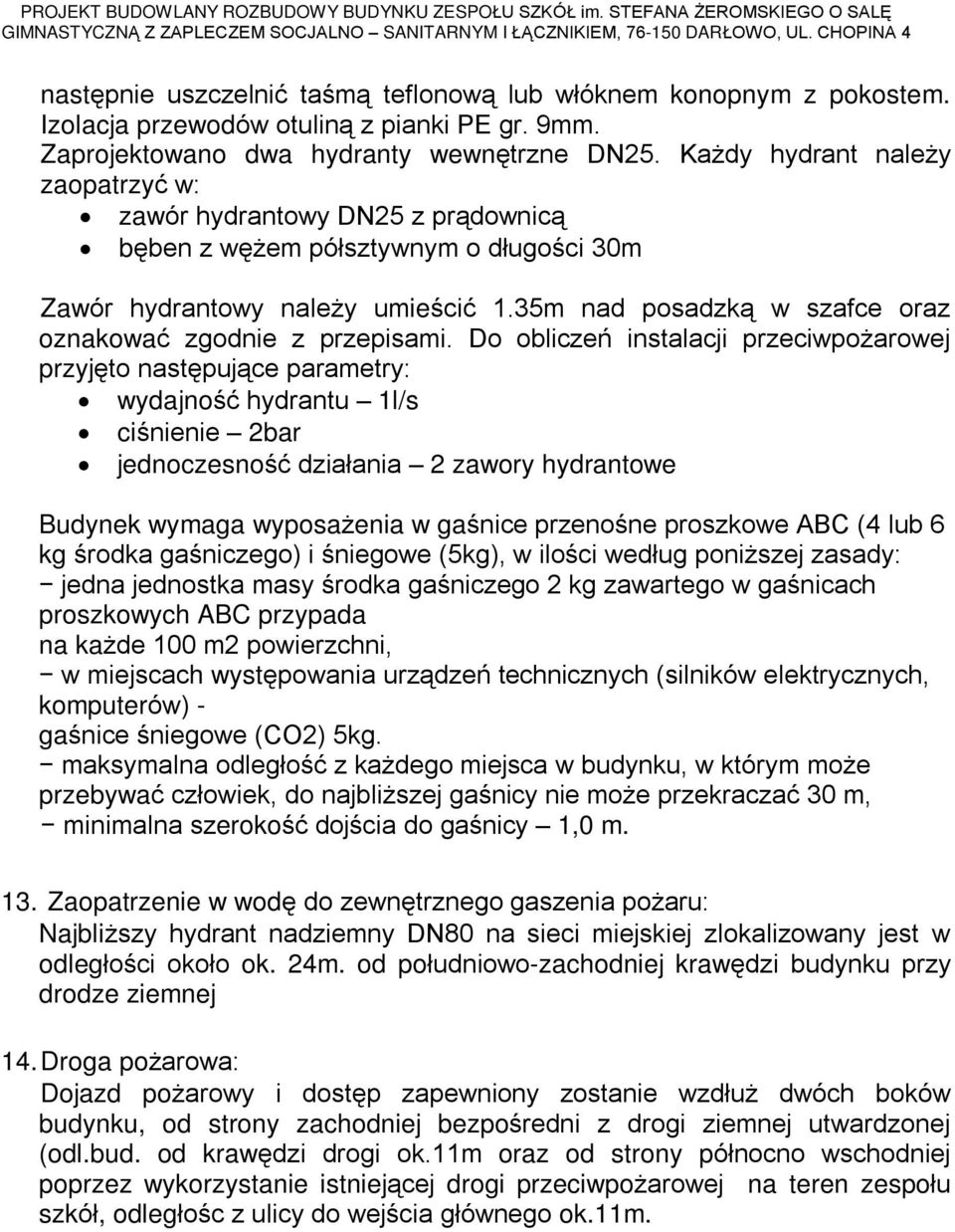

15 nastêpnie uszczelniã taœm¹ teflonow¹ lub wùóknem konopnym z pokostem. Izolacja przewodów otulin¹ z pianki PE gr. 9mm. Zaprojektowano dwa hydranty wewnêtrzne DN25. Ka dy hydrant nale y zaopatrzyã w: zawór hydrantowy DN25 z pr¹downic¹ bêben z wê em póùsztywnym o dùugoœci 30m Zawór hydrantowy nale y umieœciã 1.35m nad posadzk¹ w szafce oraz oznakowaã zgodnie z przepisami. Do obliczeñ instalacji przeciwpo arowej przyjêto nastêpuj¹ce parametry: wydajnoœã hydrantu 1l/s ciœnienie 2bar jednoczesnoœã dziaùania 2 zawory hydrantowe Budynek wymaga wyposa enia w gaœnice przenoœne proszkowe ABC (4 lub 6 kg œrodka gaœniczego) i œniegowe (5kg), w iloœci wedùug poni szej zasady: jedna jednostka masy œrodka gaœniczego 2 kg zawartego w gaœnicach proszkowych ABC przypada na ka de 100 m2 powierzchni, w miejscach wystêpowania urz¹dzeñ technicznych (silników elektrycznych, komputerów) - gaœnice œniegowe (CO2) 5kg. maksymalna odlegùoœã z ka dego miejsca w budynku, w którym mo e przebywaã czùowiek, do najbli szej gaœnicy nie mo e przekraczaã 30 m, minimalna szerokoœã dojœcia do gaœnicy 1,0 m. 13. Zaopatrzenie w wodê do zewnêtrznego gaszenia po aru: Najbli szy hydrant nadziemny DN80 na sieci miejskiej zlokalizowany jest w odlegùoœci okoùo ok. 24m. od poùudniowo-zachodniej krawêdzi budynku przy drodze ziemnej 14. Droga po arowa: Dojazd po arowy i dostêp zapewniony zostanie wzdùu dwóch boków budynku, od strony zachodniej bezpoœredni z drogi ziemnej utwardzonej (odl.bud. od krawêdzi drogi ok.11m oraz od strony póùnocno wschodniej poprzez wykorzystanie istniej¹cej drogi przeciwpo arowej na teren zespoùu szkóù, odlegùoœc z ulicy do wejœcia gùównego ok.11m.

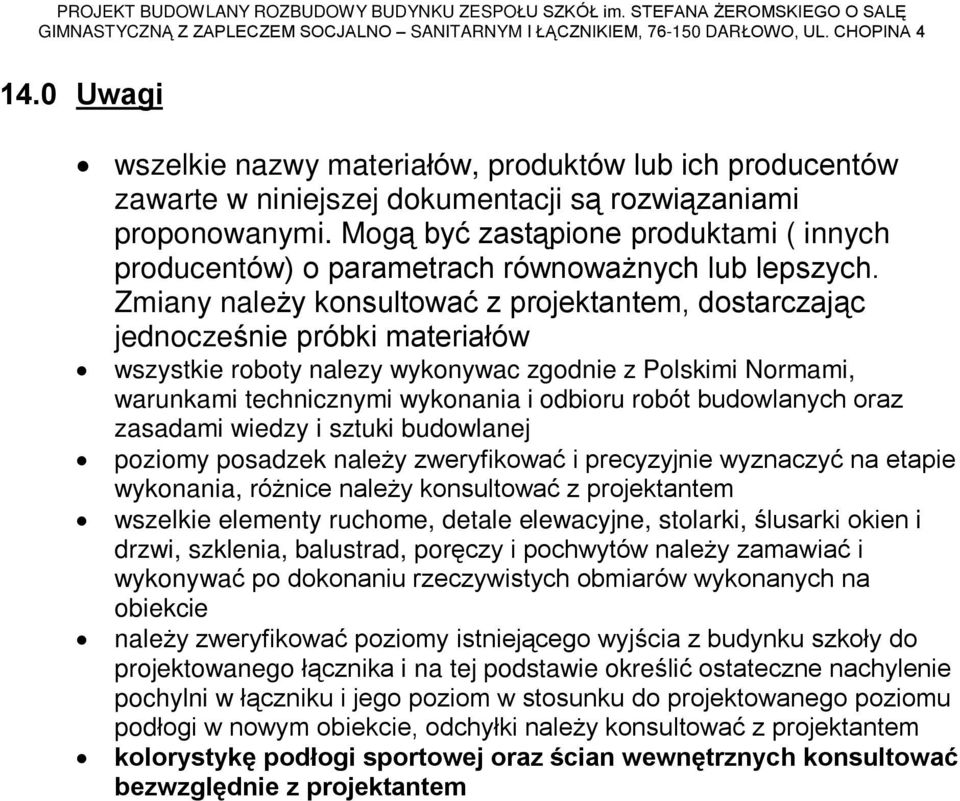

16 14.0 Uwagi wszelkie nazwy materiaùów, produktów lub ich producentów zawarte w niniejszej dokumentacji s¹ rozwi¹zaniami proponowanymi. Mog¹ byã zast¹pione produktami ( innych producentów) o parametrach równowa nych lub lepszych. Zmiany nale y konsultowaã z projektantem, dostarczaj¹c jednoczeœnie próbki materiaùów wszystkie roboty nalezy wykonywac zgodnie z Polskimi Normami, warunkami technicznymi wykonania i odbioru robót budowlanych oraz zasadami wiedzy i sztuki budowlanej poziomy posadzek nale y zweryfikowaã i precyzyjnie wyznaczyã na etapie wykonania, ró nice nale y konsultowaã z projektantem wszelkie elementy ruchome, detale elewacyjne, stolarki, œlusarki okien i drzwi, szklenia, balustrad, porêczy i pochwytów nale y zamawiaã i wykonywaã po dokonaniu rzeczywistych obmiarów wykonanych na obiekcie nale y zweryfikowaã poziomy istniej¹cego wyjœcia z budynku szkoùy do projektowanego ù¹cznika i na tej podstawie okreœliã ostateczne nachylenie pochylni w ù¹czniku i jego poziom w stosunku do projektowanego poziomu podùogi w nowym obiekcie, odchyùki nale y konsultowaã z projektantem kolorystykê podùogi sportowej oraz œcian wewnêtrznych konsultowaã bezwzglêdnie z projektantem
