1 SPIS ZAWARTOÚCI OPRACOWANIA I. CZÆÚÃ OPISOWA Opis techniczny II. CZÆÚÃ RYSUNKOWA Rzut pùyty fundamentowej 1 : 50 Przekrój A-A przez pùytê fundamentow¹ 1 : 50 Przekrój B-B przez pùytê fundamentow¹ 1 : 50 Schemat konstrukcyjny parteru 1 : 50 Schemat konstrukcyjny dachu 1 : 50 Sùupy S1, S2 1 : 20 Wieñce W-1, W-2 1 : 20 Nadpro a N-1 N-4 1 : 20 Poù¹czenie sùupów z wieñcem 1 : 20 Przekrój pùyty zadaszenia 1 : 10 Schody 1 : 20 Konstrukcja dachu 1 : 20 Szczegóù poù¹czenia blachownicy z dwuteownikiem 1 : 10 Szczegóù oparcia dêwigara z blachownicy na murze 1 : 10

2 OPIS TECHNICZNY 1. Podstawa opracowania 1.1. Zlecenie Wykonawcy 1.2. Projekt architektoniczny 1.3. Dokumentacja geotechniczna 2. Opis ogólny budynku Budynek parterowy, niepodpiwniczony o wymiarach 24,86m x 9,36m. Budynek o konstrukcji ramowej, która stanowi¹ sùupy i wieñce ( poœredni, wieñcz¹cy i gzymsowy ), œciany murowane z pustaków ceramicznych, dach jednospadowy o pochyleniu poùaci dachowej 9%, pokryty pap¹ termozgrzewaln¹ ( alternatywnie membran¹ do pokryã dachowych ). 3. Elementy konstrukcyjne 3.1. Fundamenty Ze wzglêdu na sùabe podùo e ( piaski ) zaprojektowano fundament pùytowy pod caùym budynkiem o wysokoœci 40 cm zbrojony krzy owo gór¹ i doùem z posypka z chudego betonu o wysokoœci min. 20cm. Fundamenty zaizolowano 2 x papa na lepiku. Pùyta fundamentowa wykonana jest z betonu C 16/20 (B 20) oraz ze stali A-III 34GS (zbrojenie gùówne). Pùyta jest krzy owo zbrojona prêtami ebrowanymi o œrednicy #18 (zbrojenie gùówne). Poziom posadowienia fundamentów 1,20 m poni ej poziomu terenu, a gùêbokoœã posadowienia wzglêdem poziomu parteru (0,00 m) wynosi 1,40m Úciany Úciany zewnêtrzne konstrukcyjne - pustak ceramiczny gr. 30 cm ocieplony 10 cm styropianem. Úciany wewnêtrzne: noœne gr. 24 cm z cegùy peùnej, dziaùowe gr.12 cm z cegùy dziurawki, Od fundamentu pùytowego nale y wykonaã sùupy elbetowe 30 x 30 cm w miejscach wskazanych na rysunku i wprowadziã je do wieñca poœredniego, górnego i gzymsowego, tworz¹c ukùad ramowy. 2

3 3.3. Posadzka parteru Ze wzglêdu na wystêpuj¹ce du e obci¹ enia posadzkê parteru o gruboœci 8cm nale y wykonaã z betonu C16/20 ( B-20 ) i dozbroiã dodatkowo siatka zgrzewan¹ Ø6 co 10cm. Pod posadzka wylaã warstwê chudego betonu o gruboœci 8cm Pùyty pod urz¹dzenia techniczne Pùyty pod urz¹dzenia zaprojektowano o gruboœciach 10cm i 16 cm, ponad poziomem posadzki i o gruboœci 40 cm pod poziomem posadzki parteru. Pùyty zbrojono siatkami z prêtów zgrzewanych jak na rysunku konstrukcyjnym Kanaù instalacyjny Pùyta denna o gruboœci 10 cm oraz pùyty œcian bocznych gruboœci 16 cm zaprojektowano z betonu C16/20 ( B-20 ). Pùyty dozbroiã siatk¹ z prêtów zgrzewanych Ø6 co 10 cm od strony zewnêtrznej. Pod kanaù instalacyjny uùo yã warstwê posypki wirowej. Na œcianach bocznych od wewn¹trz na caùej dùugoœci uùo yã k¹towniki, na których znajdowaã siê bêdzie pùyta przekrywaj¹ca. Pùyta przekrywaj¹ca o gruboœci 8cm zbroiã siatka zgrzewan¹ Ø6 co 10 cm Schody Schody wewnêtrzne zaprojektowano jako jednobiegowe pùytowe, elbetowe, wykonane z betonu C 16/20 (B-20) oraz ze stali A-III 34 GS o œrednicy prêtów #10 i stali A-0 StOS o œrednicy strzemion Ø6. Gruboœã pùyty opocznika 10cm, gruboœã pùyty biegu 10cm; szerokoœã stopni 30 cm, wysokoœã stopni 15cm Wieñce i nadpro a Wieñce i nadpro a zaprojektowano jako elbetowe wykonane z betonu C 16/20 (B-20) oraz ze stali A-III 34GS (prêty podùu ne o œrednicy #10) i stali A-0 StOS (strzemiona o œrednicy Ø6 ) i rozstawie co 25cm. Nadpro a o wym. 24 x 24 cm oparte s¹ na murze 15cm i 12cm. Wieñce o wym. 30 x 30 cm stanowi¹ ukùad ramowy wraz ze sùupami. Wieniec poœredni stanowi zarazem nadpro e okienne i drzwiowe. Rzêdna wysokoœciowa wieñca poœredniego nad wszystkimi otworami drzwiowymi jest przesuniêta o 30cm i wynosi 2,80m, w pozostaùych miejscach rzêdna wysokoœciowa wieñca wynosi 2,50m licz¹c od poziomu 0,00 budynku. Wieniec górny W-1 znajduje siê na wysokoœci 4,51m oraz 5,30m ( na œcianie od strony wschodniej ) Sùupy Sùupy zaprojektowano jako elbetowe wykonane z betonu C 16/20 (B-20) oraz ze stali A-III 34GS (prêty podùu ne o œrednicy #10) i stali A-0 StOS (strzemiona o œrednicy Ø6 ) i rozstawie co 30 cm i 15 cm. 3

4 3.9. Dach Dach jednospadowy o kacie pochylenia poùaci dachowej 9%, przekryty pap¹ termozgrzewaln¹. Konstrukcje dachu stanowi¹ pùatwie z dwuteownika zwykùego stalowego wys. 180mm, rozstawionego co 120cm w kierunku podùu nym oraz dêwigary blachownicowe o wys. 700mm rozstawionego co 250cm i 300cm. Dêwigar blachownicowy opieraã siê bêdzie na wieñcu górnym. Opracowanie: in. bud. Stanisùaw Bodziak 4

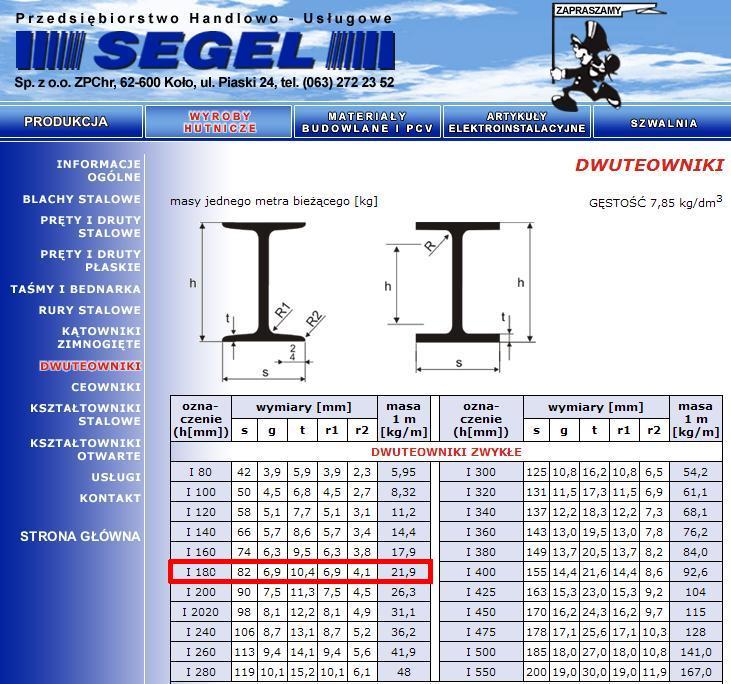

Tabela ksztaùtowników wg np. www.segel.com.

5 Tabela ksztaùtowników wg np. Na czerwono zaznaczono ksztaùtownik o parametrach wykorzystany w projekcie 5
