Opis techniczny do projektu architektoniczno-budowlanego

Transkrypt

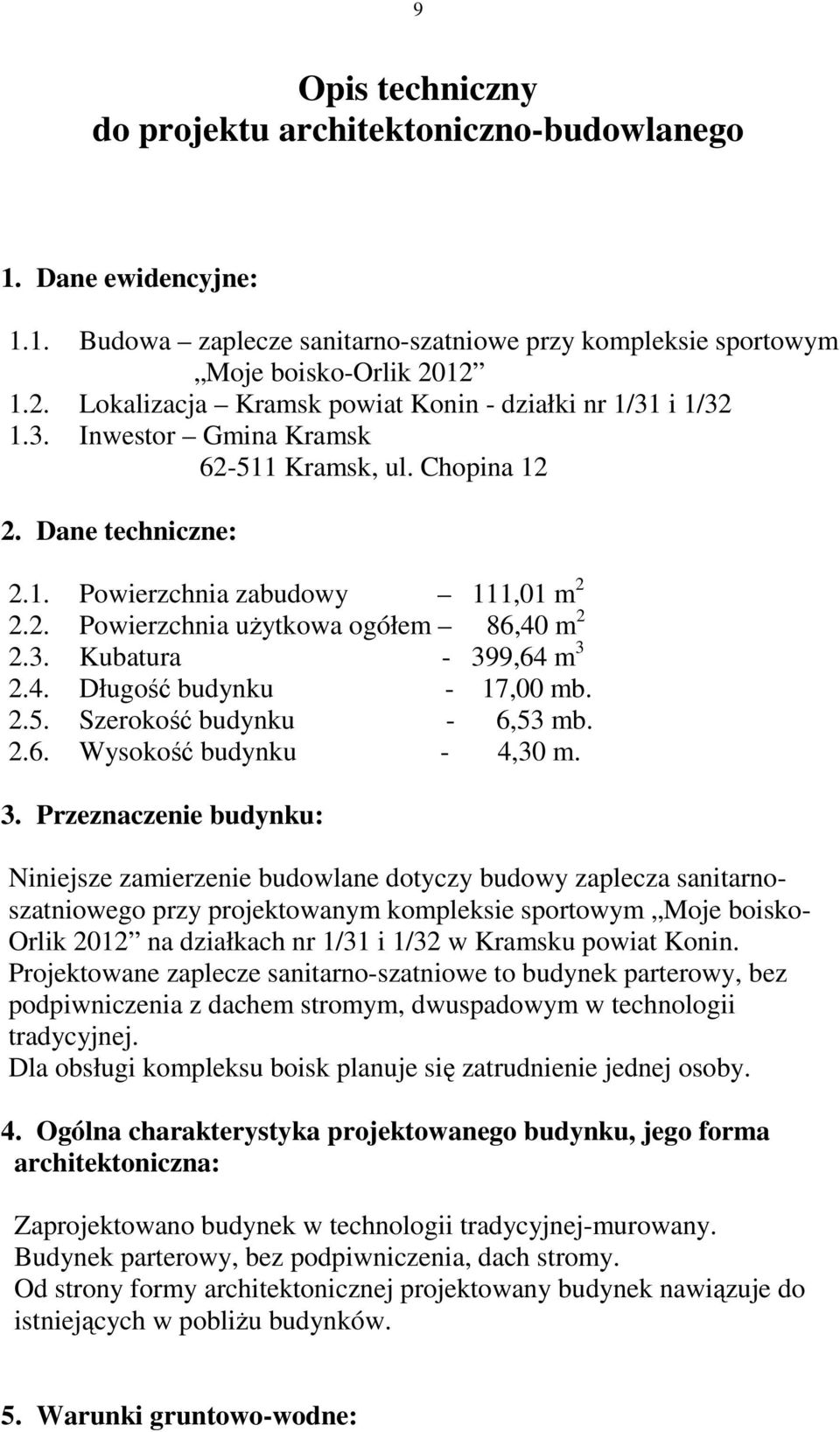

1 9 Opis techniczny do projektu architektoniczno-budowlanego 1. Dane ewidencyjne: 1.1. Budowa zaplecze sanitarno-szatniowe przy kompleksie sportowym Moje boisko-orlik Lokalizacja Kramsk powiat Konin - działki nr 1/31 i 1/ Inwestor Gmina Kramsk Kramsk, ul. Chopina Dane techniczne: 2.1. Powierzchnia zabudowy 111,01 m Powierzchnia uŝytkowa ogółem 86,40 m Kubatura - 399,64 m Długość budynku - 17,00 mb Szerokość budynku - 6,53 mb Wysokość budynku - 4,30 m. 3. Przeznaczenie budynku: Niniejsze zamierzenie budowlane dotyczy budowy zaplecza sanitarnoszatniowego przy projektowanym kompleksie sportowym Moje boisko- Orlik 2012 na działkach nr 1/31 i 1/32 w Kramsku powiat Konin. Projektowane zaplecze sanitarno-szatniowe to budynek parterowy, bez podpiwniczenia z dachem stromym, dwuspadowym w technologii tradycyjnej. Dla obsługi kompleksu boisk planuje się zatrudnienie jednej osoby. 4. Ogólna charakterystyka projektowanego budynku, jego forma architektoniczna: Zaprojektowano budynek w technologii tradycyjnej-murowany. Budynek parterowy, bez podpiwniczenia, dach stromy. Od strony formy architektonicznej projektowany budynek nawiązuje do istniejących w pobliŝu budynków. 5. Warunki gruntowo-wodne:

2 10 Na podstawie wykonanych odkrywek i dokumentacji geotechnicznej stwierdza się, Ŝe w miejscu projektowanej budowy zaplecza sanitarnoszatniowego i lokalizacji boisk dominują grunty nasypowe, torfowe i piasek drobnoziarnisty, średniozagęszczony. Woda gruntowa w poziomie posadowienia nie występuje. Zgodnie z rozporządzeniem MSWiA z dnia r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych, istniejące warunki gruntowe moŝna zaliczyć do prostych warunków gruntowych I kategoria geotechniczna obiektu. 6. Opis poszczególnych elementów konstrukcyjnych: 6.1.Fundamenty ławy fundamentowe Ŝelbetowe, zbrojone podłuŝnie stalą φ12 4szt. (A-III) i strzemiona ze stali ø 6 (A-I), co 25cm. z betonu Ŝwirowego B-20 o szerokości 55cm i wysokości h=30cm. Pod ławy wykonać podkład z chudego betonu grub. 10cm. Mury fundamentowe wykonać z bloczków betonowych M-4 lub M-6 na zaprawie cementowej klasy M-10 grub. 25cm. z ociepleniem styropianem grub. 10cm. Na ścianach fundamentowych naleŝy wykonać izolację poziomą z papy oraz pionową z abizolu typu P i R. 6.2.Ściany zewnętrzne parteru grub. 39cm. wykonano jako warstwowe, z pustaka ceramicznego POROTHERM grub. 25cm., na zaprawie cementowo-wapiennej kl. M5 oraz warstwy izolacji cieplnej grub. 14cm.. Izolację zewnętrzną wykonać w technologii mokrej np. Atlas Stoper łącznie z fakturą zewnętrzną. 6.3.Ściany wewnętrzne z pustaków ceramicznych POROTHERM grub. 25cm. na zaprawie cementowo-wapiennej M-5. Ścianki działowe z pustaków ceramicznych POROTHERM grub. 12cm. na zaprawie cementowej M Stropodach nad parterem: Zaprojektowano stropodach drewniany krokwiowo-jętkowy o nachyleniu połaci dachowej 20 o, kryty blachodachówką. Więźba dachowa z drewna klasy K27, konserwowana środkiem Fobos M-2. Kotwienie murłat do wieńców kotwami M16/400P. Maksymalny rozstaw kotew -150cm., maksymalna odległość kotwy od końca belki- 60cm., minimum dwie kotwy na jedną murłatę.

3 11 Wieńce stropowe wykonać obwodowo na wszystkich ścianach zewnętrznych oraz ścianie wewnętrznej grub. 25cm. Zbrojenie wieńcy 4 ø 12/ 34GS i strzemiona ø 6/ STOS co ok cm Kominy wykonać z cegły pełnej, czerwonej i z pustaków ceramicznych (przewody wentylacyjne). Ponad dachem komin i pustaki wentylacyjne obłoŝyć płytkami elewacyjnym. 6.7.NadproŜa okienne i drzwiowe- zaprojektowano prefabrykowane, Ŝelbetowe typu L-19/N o długościach dostosowanych do rozpiętości otworów Schody zewnętrzne i podjazd dla inwalidów zaprojektowano jako betonowe, monolityczne. 7. Opis elementów wykończeniowych: 7.1.Stolarka okienna i drzwiowa typowa PCV w kolorze białym. 7.2.Tynki i okładziny wewnętrzne- tynk cementowo-wapienny kat. III ze szpachlowaniem. Ściany w łazienkach i pomieszczeniach technicznych do wysokości minimum 2,00m. nad posadzką z płytek ceramicznych. 7.3.Tynki zewnętrzne-cienkowarstwowe, mineralne. 7.4.PodłoŜa i posadzki-wg. przekroju A-A i opisu warstw. 7.5.Malowanie ścian i sufitów- dwukrotnie farbą akrylową. 7.6.Obróbki blacharskie-obróbki z blachy tytan-cynk grub. 0,5mm. Rynny i rury spustowe z blachy tytan-cynk. 7.7.Elementy zewnętrzne-wokół budynku wykonać opaskę z kostki brukowej poz-bruk. 7.8.Cokół wokół budynku-płytki elewacyjne. 8. WyposaŜenie budynku w instalacje: 8.1.Instalacja wodna. Wykonanie instalacji jak w projekcie branŝowym.

4 12 Zasilanie przyłączem z istniejącej sieci gminnej. 8.2.Instalacja kanalizacyjna-kanalizację wewnętrzną wykonać z rur i kształtek PCV. Wykonanie instalacji jak w projekcie branŝowym. Zrzut ścieków do projektowanego zbiornika na ścieki o poj. V=9,6m Instalacja c.o.- z własnej kotłowni na paliwo stałe (ekogroszek) Instalacja c.w.- z własnej kotłowni. 8.5.Instalacja elektryczna- z projektowanego złącza kablowego. Tablica licznikowa zostanie usytuowana na zewnątrz budynku. Na tablicy TG umieszczone zostaną zabezpieczenia obwodów odbiorczych i ochronniki. Jako ochronę przeciwporaŝeniową stosuje się szybkie wyłączniki prądu. Obwody gniazd wtyczkowych chronione są wyłącznikami ochronnymi róŝnicowo-prądowymi. Styki ochronne gniazd wtyczkowych naleŝy przyłączyć do przewodu ochronnego PE instalacji. Zaprojektowano instalację odgromową. 9. Zagadnienia B.H.P.; 9.1. Drzwi do w.c. samozamykające o szerokości 0,90m., 9.2. Wentylacja w.c. grawitacyjna, wspomagana wentylacją mechaniczną, zblokowaną z oświetleniem, 9.3. Ściany łazienek i pomieszczeń technicznych licowane płytkami ceramicznymi na wysokość minimum 2,00m. od posadzki. 10. Zagadnienia ochrony p.poŝ: Zgodnie z & 282 Rozporządzenia Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, przedmiotowy budynek zwolniony został od wymagań, dotyczących klasy odporności poŝarowej budynków. W rozwiązaniach techniczno-materiałowych zastosowano materiały niepalne lub trudno zapalne i nierozprzestrzeniające ognia. 11.Zastosowane materiały:

5 13 NaleŜy zastosować materiały i wyroby budowlane dopuszczone do obrotu i Powszechnego lub jednostkowego zastosowania w budownictwie, zgodnie z przepisami ustawy z dnia r. o wyrobach budowlanych (Dz.U. z 2004r. nr92, poz.881). Dopuszczone do obrotu i powszechnego stosowania w budownictwie są wyroby właściwie oznaczone znakiem CE lub znakiem budowlanym B, Dla których wydano certyfikat na znak bezpieczeństwa, wydano certyfikat zgodności lub deklarację zgodności z Polską Normą lub aprobatę techniczną. 12.Uwagi końcowe: Całość wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych oraz obowiązującymi przepisami BHP pod nadzorem uprawnionego kierownika budowy. Projektant:
