1 POZYCJONOWANIE IDENTYFIKACJA WERYFIKACJA POMIAR DETEKCJA WAD PRZEMYSŁOWE ROZWIĄZANIA WIZYJNE Capture the Power of Machine Vision Sensors Cameras Frame Grabbers Processors Software Vision Solutions

2 Informacje o firmie Firma założona w 1921, Niemcy - Neuhausen Obecnie jeden z największych dostawców czujników na świecie Aktualnie 2500 pracowników 49 oddziałów na świecie Zakłady produkcyjne: Niemcy, Szwajcaria, Japonia, Węgry, Chiny, Brazylia, Włochy.

3 Urządzenia wizyjne Czujniki wizyjne mogą zastąpić swoim działaniem kilka czujników optycznych. Często wyposażone w narzędzia kontroli kształtu, obecności, detekcji krawędzi, kontroli kontrastu i jasności. Ograniczona optyka i przetwarzanie.

4 Urządzenia wizyjne Smart kamery przeznaczone do aplikacji jednostanowiskowych, posiadają wiele cech wywodzących się z systemów wizyjnych, szerokie spektrum dostępnych interfejsów, ograniczona prędkość przetwarzania i magazynowania danych.

5 Urządzenia wizyjne Systemy Wizyjne złożone z kamer, procesora, oprogramowania i interfejsu komunikacyjnego. Wyposażone w szeroki zestaw narzędzi wizyjnych. Przeznaczone do jedno lub wielostanowiskowych aplikacji. Pozwalają na odseparowanie kosztownych części systemu od przestrzeni roboczej stanowiska.

6 Czujniki wizyjne BVS

7 Czujnik wizyjny BVS wiele opcji regulacji i większa elastyczność Zaletą czujnika wizyjnego BVS względem standardowych czujników optycznych jest wykrywanie części, nawet gdy ich pozycja względem czujnika oraz charakterystyka jest zmienna.

8 Czujnik wizyjny BVS - Funkcje siedem funkcji w jednym czujniku

9 Czujnik wizyjny BVS Kontrola obecności Kontrola jakości montażu Kontrola po montażu ręcznym Ostateczna kontrola gotowego produktu

10 Czujnik wizyjny BVS Kontrola orientacji Monitoring podajników Ustalanie orientacji części przed montażem

11 Czujnik wizyjny BVS Kontrola nadruków Zapewnienie jakości Kontrola gotowego produktu

12 Czujnik wizyjny BVS Kontrola kompletności Kontrola jakości Monitoring podajników w zintegrowanej produkcji

13 Czujnik wizyjny BVS Kontrola pozycji Kontrola końcowa w transporcie Kontrola montażu

14 Czujnik wizyjny BVS Kontrola konturu Kontrola przetwarzania Selektywna kontrola jakości procesu

15 Czujnik wizyjny BVS Aplikacje

16 Czujnik wizyjny BVS Aplikacje

17 Czujnik wizyjny BVS Aplikacje

18 Smart kamery BOA

19 Smart kamera BOA Cechy Niewielka obudowa z IP67 Montaż optyki typ C 256 Mb pamięci Szeroki zakres dostępnych narzędzi Komunikacja: TCP/IP, Ethernet IP, RS232, ModBus Emulacja Off-line

20 VISION APPLIANCES Smart kamera BOA Cechy Nie wymaga instalacji softwaru Konfiguracja przez przeglądarkę Prosty interfejs dla początkujących użytkowników Wysoka elastyczność dla wymagających aplikacji Możliwość przygotowania dopasowanego do wymagań panelu użytkownika

21 Smart kamera BOA Aplikacje

22 Smart kamera BOA Aplikacje

23 Smart kamera BOA Aplikacje

24 Systemy wizyjne VA Jedno i wielo-kamerowe systemy kontroli z interfejsem GigE Vision

25 Systemy wizyjne VA Cechy Systemy wizyjne serii VA przeznaczone są do szerokiej gamy wielo-kamerowych aplikacji, takich jak kontrola procesu oraz kontrola finalnego produktu. System składa się z kontrolera, oprogramowania oraz kamery lub kamer z interfejsem GigE System VA61 z rodziny VA został zwycięzcą konkursu magazynu Automotive Industry Magazine w kategorii Outstanding Product of 2008 w zakresie produktów związanych z kontrolą wizyjną.

26 Systemy wizyjne VA Cechy System zapewnia oszczędną rozbudowę do wielo-kamerowych aplikacji. Zapewnia bezpieczne dla procesu rozwiązanie (zcentralizowane zarządzanie) System pozwala na montaż kamer w odległości do 100m od jednostki centralnej. Może wykorzystywać zarówno kamery powierzchniowe jak i liniowe.

27 Systemy wizyjne VA Aplikacja wielo-kamerowa PS DCI DCI DCI DCI Switch VA61 IOB PLC PS Szafa sterująca

28 Systemy wizyjne VA Aplikacja wielo-kamerowa Duża pojemność pamięci systemu pozwala na prawie nieograniczoną liczbę inspekcji Wysoce wydajny silnik systemu jest w stanie przeprowadzać kilka asynchronicznych inspekcji jednocześnie. Możliwość zastosowania własnych narzędzi oraz zestaw narzędzi pozwalających na zaprojektowanie własnej wizualizacji aplikacji Wbudowane narzędzia rejestracji i magazynowania danych

29 Systemy wizyjne VA Oprogramowanie Sherlock Pozycjonowanie Prowadzenie chwytaków robotów, dostosowanie położenia narzędzi względem pozycji obiektu Identyfikacja Identyfikacja produktu pod kątem weryfikacji lub przeznaczenia Weryfikacja Weryfikacja poprawności elementu, jego montażu lub opakowania Pomiar Pomiary części maszyn Kontrola wad Badanie powierzchni elementów, detekcja rys lub innych defektów

30 VISION APPLIANCES Systemy wizyjne VA Oprogramowanie Sherlock Panel Użytkownika

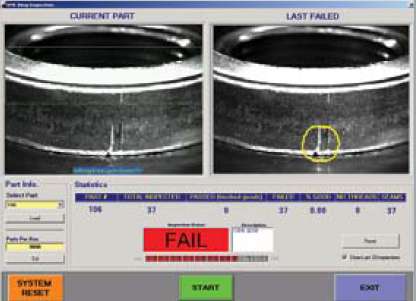

31 Systemy wizyjne VA Przykłady aplikacji Kontrola pierścienia Rozmieszczenie kamer. Zadanie aplikacji: Kontrola jakości powierzchni zewnętrznej pierścienia oraz obecności gwintu wewnętrznego. Panel użytkownika.

32 Systemy wizyjne VA Przykłady aplikacji Kontrola jakości tampodruku Przykład z wykorzystaniem kamery liniowej Spyder3, 2k, 36kHz Zadanie aplikacji: Kontrola jakości tampodruku z dokładnością do 0,5 mm Automatyczna nauka nowych referencji.

33 Dziękuję za uwagę!!!
