1 Przegląd rodziny produktów Ranger3 Doskonała wydajność 3D w małej obudowie

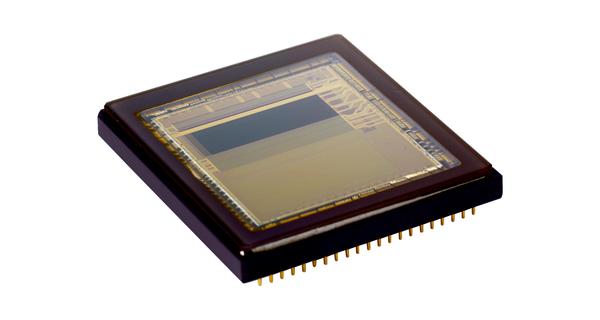

2 Zalety A A WYDAJNOŚĆ 3D W MAŁEJ OBUDOB C D E Nowy punkt odniesienia dla wysokiej prędkości w trójwymiarze F Ze względu na stale rosnącą presję na przyspieszenie procesów produkcyjnych, perfekcyjną kontrolę jakości i skrócenie czasu dostawy, obszary produkcji muszą być odpowiednio dostosowane do ogólnych ram czasowych. Dzięki nowej kamerze strumieniowej 3D Ranger3 można nie tylko dotrzymać kroku procesom przemysłowym, lecz nawet je przyspieszyć. Oferuje to interesujące nowe możliwości dla konstruktorów maszyn i integratorów systemów wizyjnych w szerokim zakresie zastosowań. H I J K L M N O P Q R S T Matryca 3D CMOS firmy SICK Szybki i precyzyjny pomiar kształtów, obję- Technologia Rapid On-Chip Calculation tości i pozycji za pomocą urządzenia Ran- (ROCC) zapewnia doskonałą wydajność ger3 3D Ranger3 to imponująca kamera, która pokazuje, w jaki sposób milowy skok technologiczny może otworzyć nowe możliwości i rynki dla rozwiązań wizyjnych 3D, powiedział JunYoung Lee, dyrektor zarządzający Novitec Co Ltd. w Korei Południowej. 2 Przegląd rodziny produktów :33:41 Informacje mogą ulec zmianie bez powiadomienia

3 Generowanie wartości w wielu gałęziach przemysłu Kamery 3D mogą rejestrować dodatkowe dane pomiarowe wysokości i kształtu. Mają one decydujące znaczenie w wielu zastosowaniach wizyjnych w przemyśle. Kamery strumieniowe Ranger firmy SICK znajdują zastosowanie na całym świecie w wielu gałęziach przemysłu, np. w przemyśle elektronicznym, drzewnym, zrobotyzowanych systemach wizyjnych, przemyśle tworzyw sztucznych, gumowym i spożywczym. Wraz z wprowadzeniem na rynek kamer Ranger3, SICK stworzył podstawy do poprawy wydajności w zakresie zapewnienia jakości i efektywności produkcji. Ultraszybka inspekcja 3D zwiększenie prędkości za pomocą kamery Ranger3 Wysoka czułość na światło kamer Ranger3 pozwala na dokładne i szybkie kontrolowanie nawet bardzo ciemnych materiałów. Znacznie większa przepustowość w sektorze elektronicznym dzięki nowej kamerze strumieniowej 3D firmy SICK. Dzięki nowej kamerze strumieniowej 3D Ranger3 można nie tylko dotrzymać kroku procesom przemysłowym, lecz nawet je przyspieszyć. Oferuje to interesujące nowe możliwości dla konstruktorów maszyn i integratorów systemów wizyjnych w szerokim zakresie zastosowań :33:41 Przegląd rodziny produktów Informacje mogą ulec zmianie bez powiadomienia 3

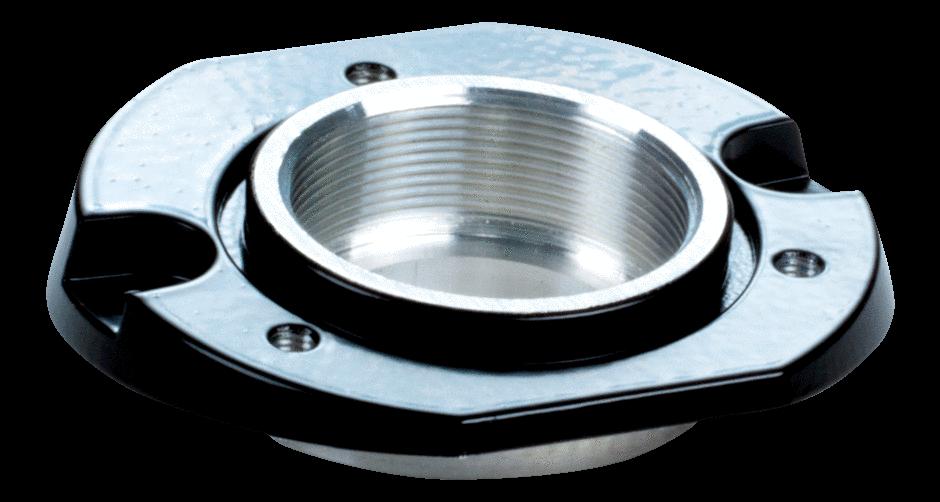

4 A B C D E F H I J K L M N O P Q R S T ProFlex inteligentny system montażu obiektywów i filtrów Koncepcja ProFlex obejmuje wymienne moduły, w tym szeroką gamę obiektywów, osłonę obiektywu o stopniu ochrony IP 65 lub IP 67, wymienne filtry z gwintem i różne adaptery Scheimpflug. Umożliwia to dostosowanie ogniskowej kamery Ranger3 do każdej konfiguracji i jej odpowiednią optymalizację. Gwarantuje to, że dany obiekt będzie zawsze właściwie rejestrowany na całej wysokości. Koncepcja ProFlex kamery Ranger3 ułatwia instalację i dostosowanie kamery do określonych wymagań. Adapter Scheimpflug ustawia obiektyw pod optymalnym kątem, zapewniając tym samym ostre ujęcia. Osłona obiektywu o stopniu ochrony IP 65 lub IP 67 umożliwia pracę kamery w trudnych warunkach. Innowacyjna koncepcja ProFlex firmy SICK to inteligentne rozwiązanie zapewniające łatwą integrację systemu. 4 Przegląd rodziny produktów :33:41 Informacje mogą ulec zmianie bez powiadomienia

5 Przegląd danych technicznych Technologia 3D Częstotliwość skanowania/częstotliwość odświeżania ekranu profili 3D/s, w AOI profili 3D/s, Pełny format Pomiar światła rozproszonego Pomiar odbicia światła Pomiar 3D Stopień ochrony IP20, IP65 / IP67 Program konfiguracyjny Ranger3 Studio Opis produktu Dzięki wysokiej dokładności i nieosiąganej do tej pory prędkości pomiaru, kamery strumieniowe Ranger3 najnowszej generacji mogą być konfigurowane pod kątem szerszego zakresu wymagań. Dzięki unikatowej matrycy 3D, dostosowanej do wymagających zadań przetwarzania obrazu, kamera Ranger3 jest idealnym, kluczowym elementem systemów kontroli na całym świecie. Kamera określa rzeczywisty trójwymiarowy kształt obiektu niezależnie od jego kontrastu czy koloru, przyczyniając się w ten sposób do wyższej jakości wielu produktów. Zgodność ze standardami GigE Vision i GenICam zapewnia niedrogą integrację. Ranger3 oferuje doskonałą wydajność 3D i cechuje się niewielką obudową. W skrócie Matryca CMOS firmy SICK wykorzystująca technologię ROCC zapewnia doskonałą wydajność 3D Przetwarzanie do 15,4 gigapikseli/s Profile 3D w pełnym formacie z częstotliwością 7 khz Rozdzielczość matrycy: 2560 x 832 pikseli Zgodność z GigE Vision i GenICam Pomiar 3D, odbicia światła i światła rozproszonego w jednym urządzeniu Obudowa przemysłowa, opcjonalnie do stopnia ochrony IP 65/67 Korzyści dla użytkownika Unikatowa matryca CMOS zapewnia większą przepustowość z uwagi na szybkie pomiary 3D Niezawodne i dokładne pomiary na ciemnych i jasnych powierzchniach umożliwiają elastyczną produkcję i wdrażanie koncepcji I4.0. Wysoka czułość na światło umożliwia inspekcję 3D bez konieczności stosowania większej mocy lasera Precyzyjne pomiary kształtu, objętości i położenia różnych obiektów przyczyniają się do wyższej jakości produktu Integracja oprogramowania zgodnie ze standardami GigE Vision i GenICam Łatwa integracja mechaniczna dzięki kompaktowej obudowie, systemowi ProFlex Front, złączom przemysłowym i akcesoriom 4Dpro :33:41 Przegląd rodziny produktów Informacje mogą ulec zmianie bez powiadomienia 5

6 A B C D E F H I J K L M N O P Q R S T Zakresy stosowania Inspekcja podzespołów elektronicznych i płytek obwodów drukowanych Kontrole jakości opon Szybka inspekcja szyn i nawierzchni Ustalanie wymiarów rur w przemyśle metalowym Kontrola opakowań i kontrola jakości artykułów spożywczych w trybie Inline Kontrola jakości i klasyfikacja w przemyśle drzewnym i meblarskim Informacje do zamówienia Więcej wersji urządzeń i akcesoriów 6 Podgrupa Częstotliwość skanowania/częstotliwość odświeżania ekranu Obiektyw Typ Nr artykułu Ranger profili 3D/s, w AOI profili 3D/s, Pełny format Wymienny (C-Mount), zamawiany osobno jako akcesoria V3DR3-60NE Przegląd rodziny produktów :33:41 Informacje mogą ulec zmianie bez powiadomienia
