3 1. Nasi klienci, m.in.:

4

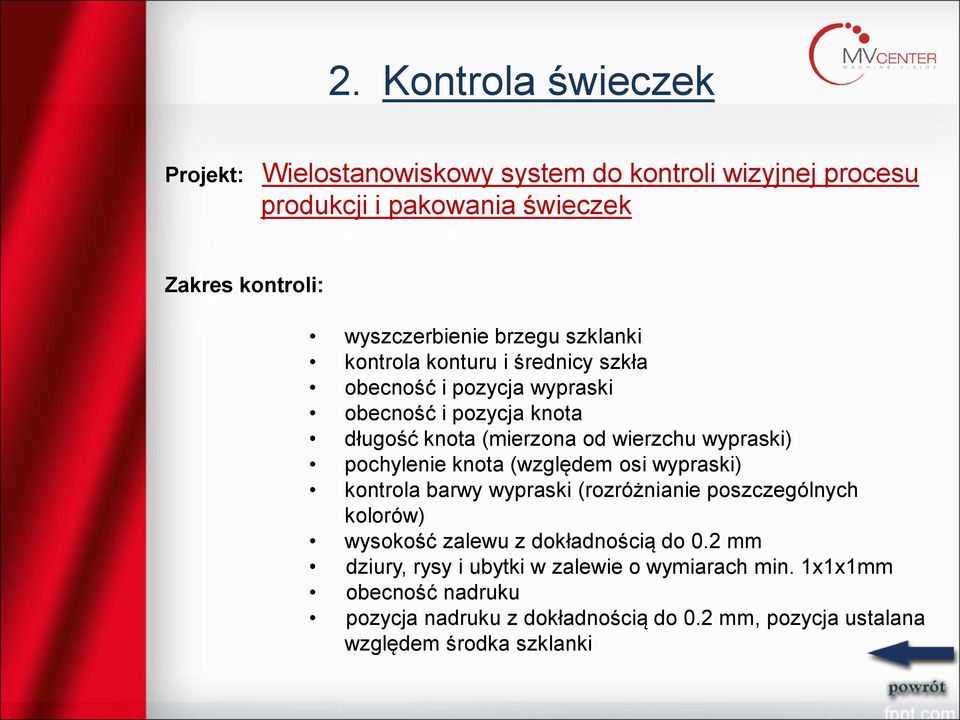

5 2. Kontrola świeczek Projekt: Wielostanowiskowy system do kontroli wizyjnej procesu produkcji i pakowania świeczek Zakres kontroli: wyszczerbienie brzegu szklanki kontrola konturu i średnicy szkła obecność i pozycja wypraski obecność i pozycja knota długość knota (mierzona od wierzchu wypraski) pochylenie knota (względem osi wypraski) kontrola barwy wypraski (rozróżnianie poszczególnych kolorów) wysokość zalewu z dokładnością do 0.2 mm dziury, rysy i ubytki w zalewie o wymiarach min. 1x1x1mm obecność nadruku pozycja nadruku z dokładnością do 0.2 mm, pozycja ustalana względem środka szklanki

6 Kontrola koloru wypraski Kontrola obecności i pozycji wypraski Kontrola obecności, długości i orientacji kątowej knota Kontrola obrysu i średnicy szkła

7 Kontrola powierzchni zalewu zdjęcie detalu oraz zdjęcie z inspekcji Kontrola centryczności knota

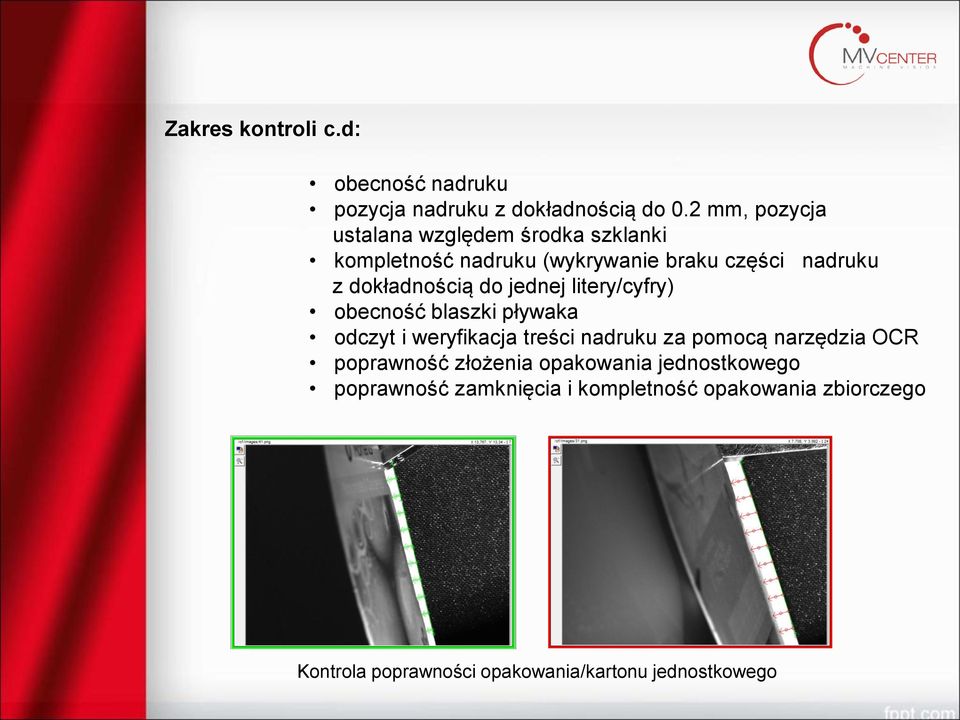

8 Zakres kontroli c.d: obecność nadruku pozycja nadruku z dokładnością do 0.2 mm, pozycja ustalana względem środka szklanki kompletność nadruku (wykrywanie braku części nadruku z dokładnością do jednej litery/cyfry) obecność blaszki pływaka odczyt i weryfikacja treści nadruku za pomocą narzędzia OCR poprawność złożenia opakowania jednostkowego poprawność zamknięcia i kompletność opakowania zbiorczego Kontrola poprawności opakowania/kartonu jednostkowego

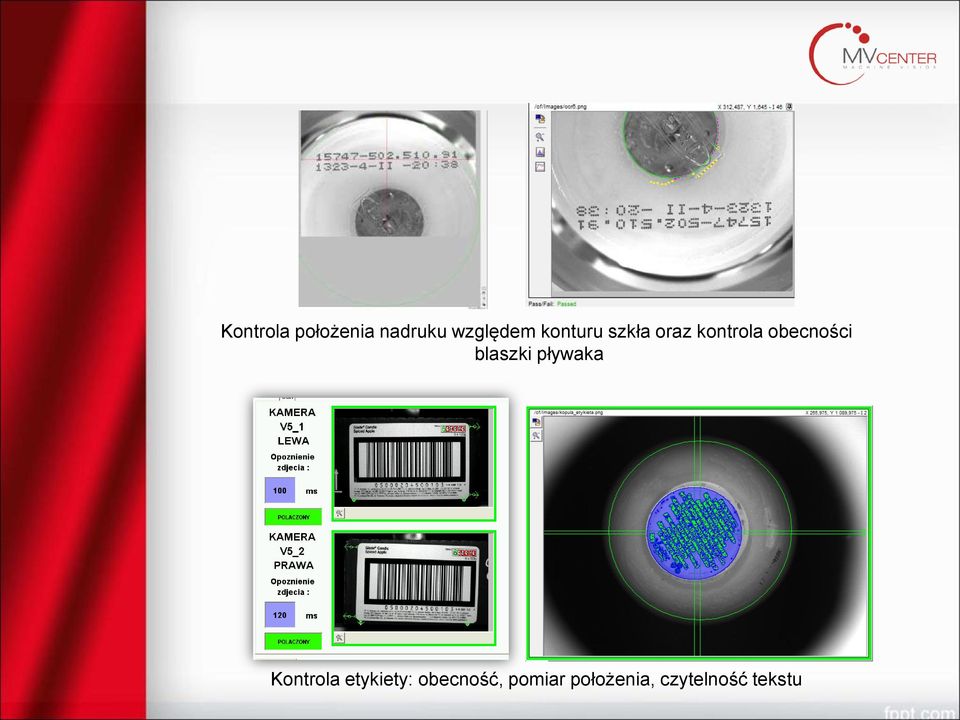

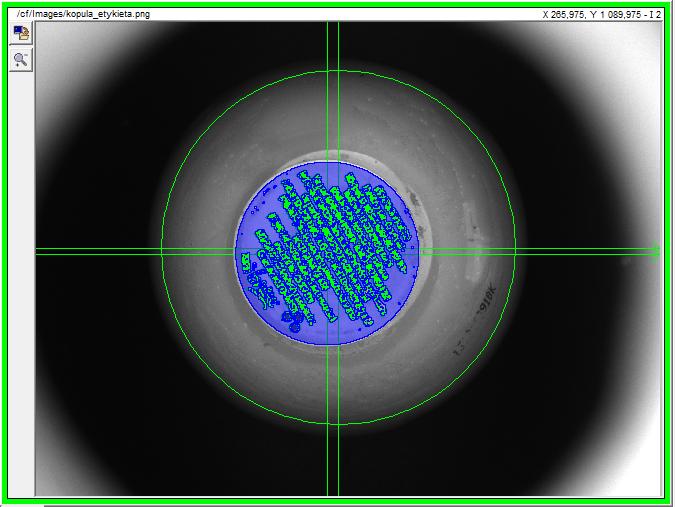

9 Kontrola położenia nadruku względem konturu szkła oraz kontrola obecności blaszki pływaka Kontrola etykiety: obecność, pomiar położenia, czytelność tekstu

10 3. Inspekcja butelki plastikowej Projekt: Kontrola wizyjna butelek plastikowych Zakres kontroli: czarne plamki (przepalenia, wtrącenia) białe plamki (zanieczyszczenia, wtrącenia) kontur butelki (wgniecenia itp.) wypływki (m.in. na szyjce) zgrzew butelki kształt szyjki Zdjęcia detali z zaznaczonymi wadami

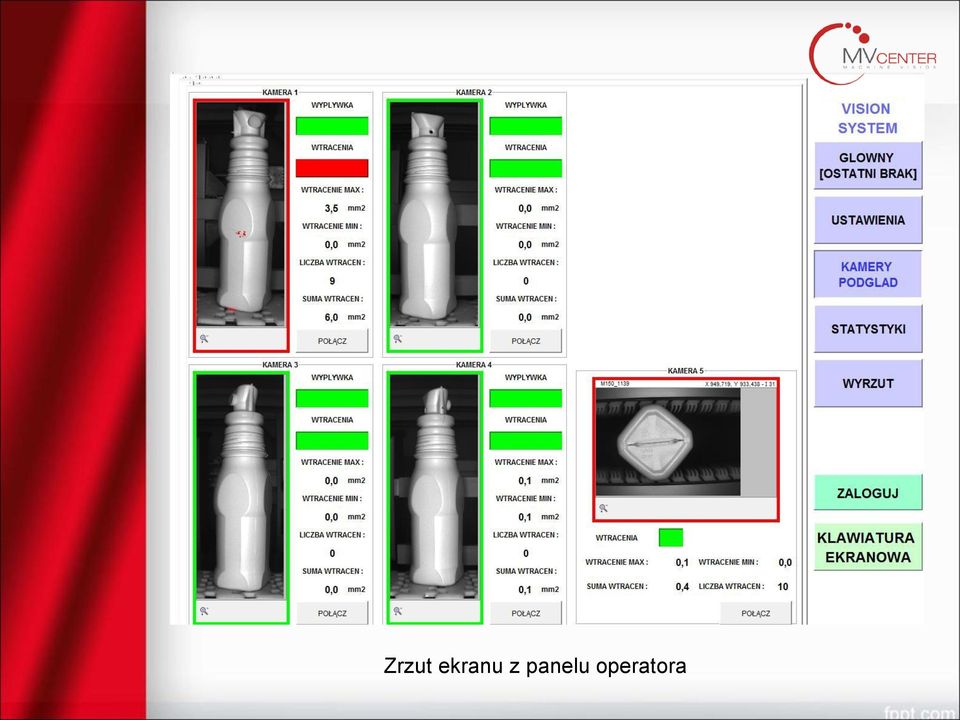

11 Zrzut ekranu z panelu operatora

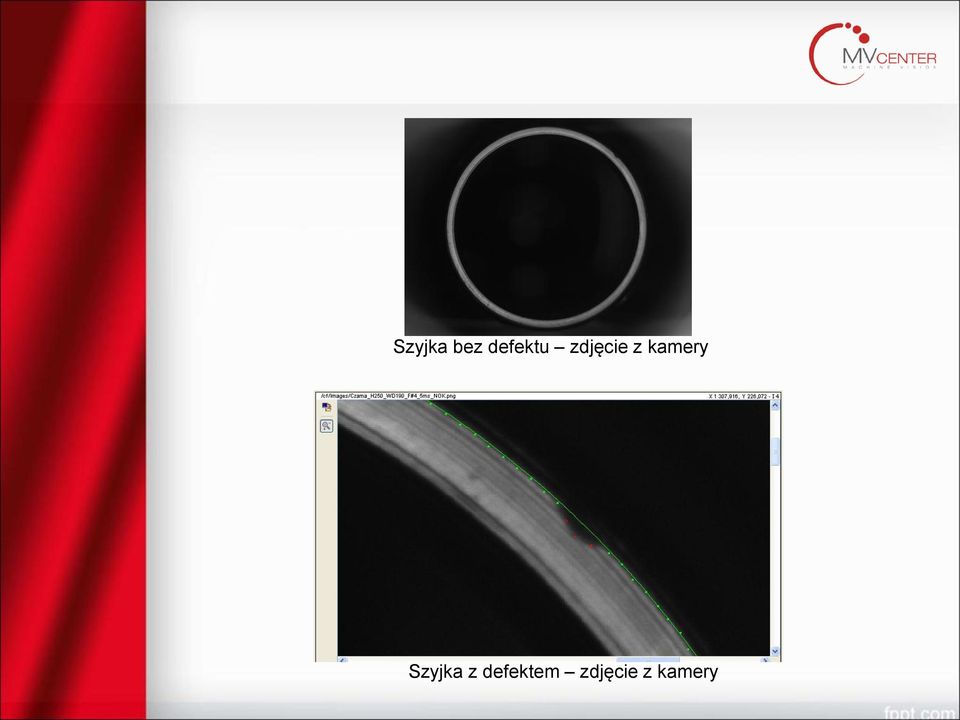

12 Szyjka bez defektu zdjęcie z kamery Szyjka z defektem zdjęcie z kamery

13 Schemat stanowiska do kontroli wizyjnej

14 4. Inspekcja paneli Projekt: Kontrola wizyjna paneli sprzętu AGD Zakres kontroli: wady powierzchni (rysy, wtrącenia, wgniecenia, przebarwienia) wady nadruku (brak, niekompletny, nieczytelny, przesunięty, niezgodny z serią) wady gorącego stempla (rysy, braki, wtrącenia) diody (nadlewy, braki materiału, uszkodzenia mechaniczne materiału) pozostałe elementy panelu: przyciski, okienko, pokrętło (kontrola obecności i jakości) Dokładność kontroli: wykrywane defekty: o minimalnej powierzchni 0,1 mm 2 kontrola przesunięcia: z dokładnością do 0,3 mm

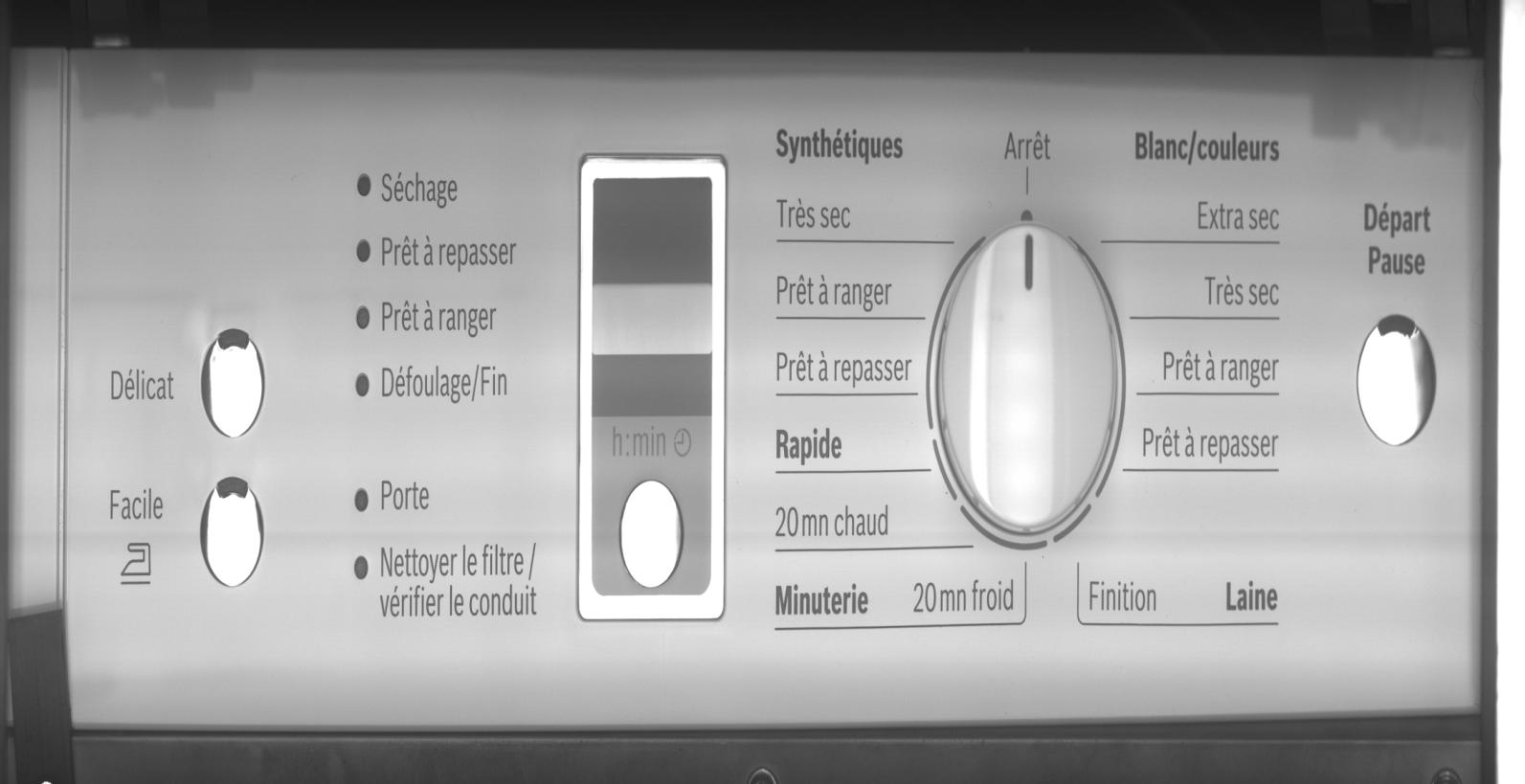

15 Produkt podlegający kontroli jeden z kilku modeli

16 Kontrola wad nadruku

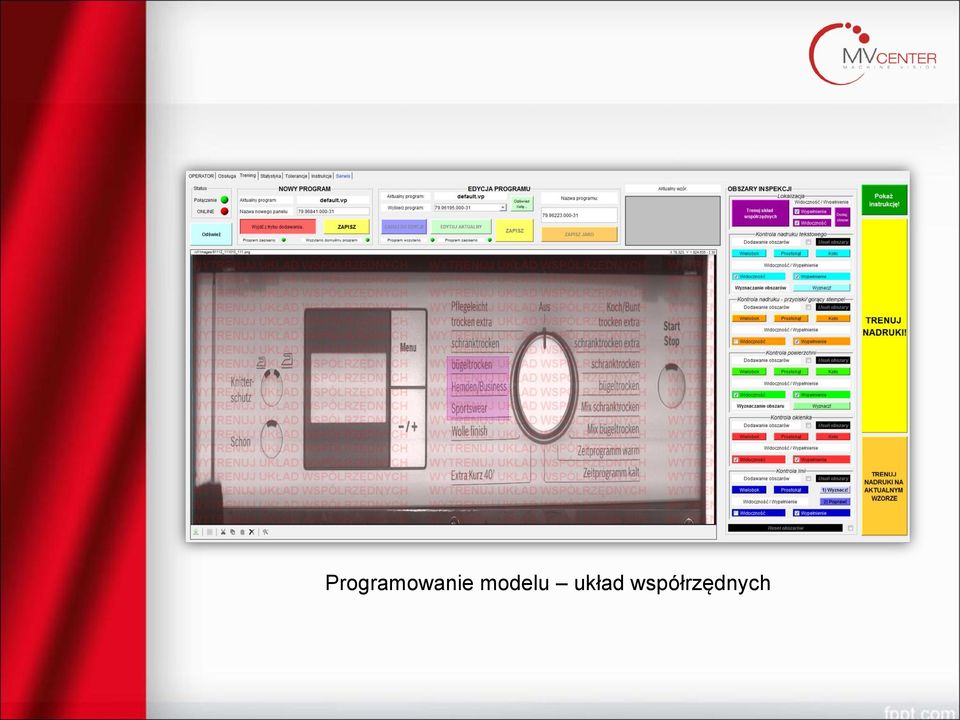

17 Programowanie modelu układ współrzędnych

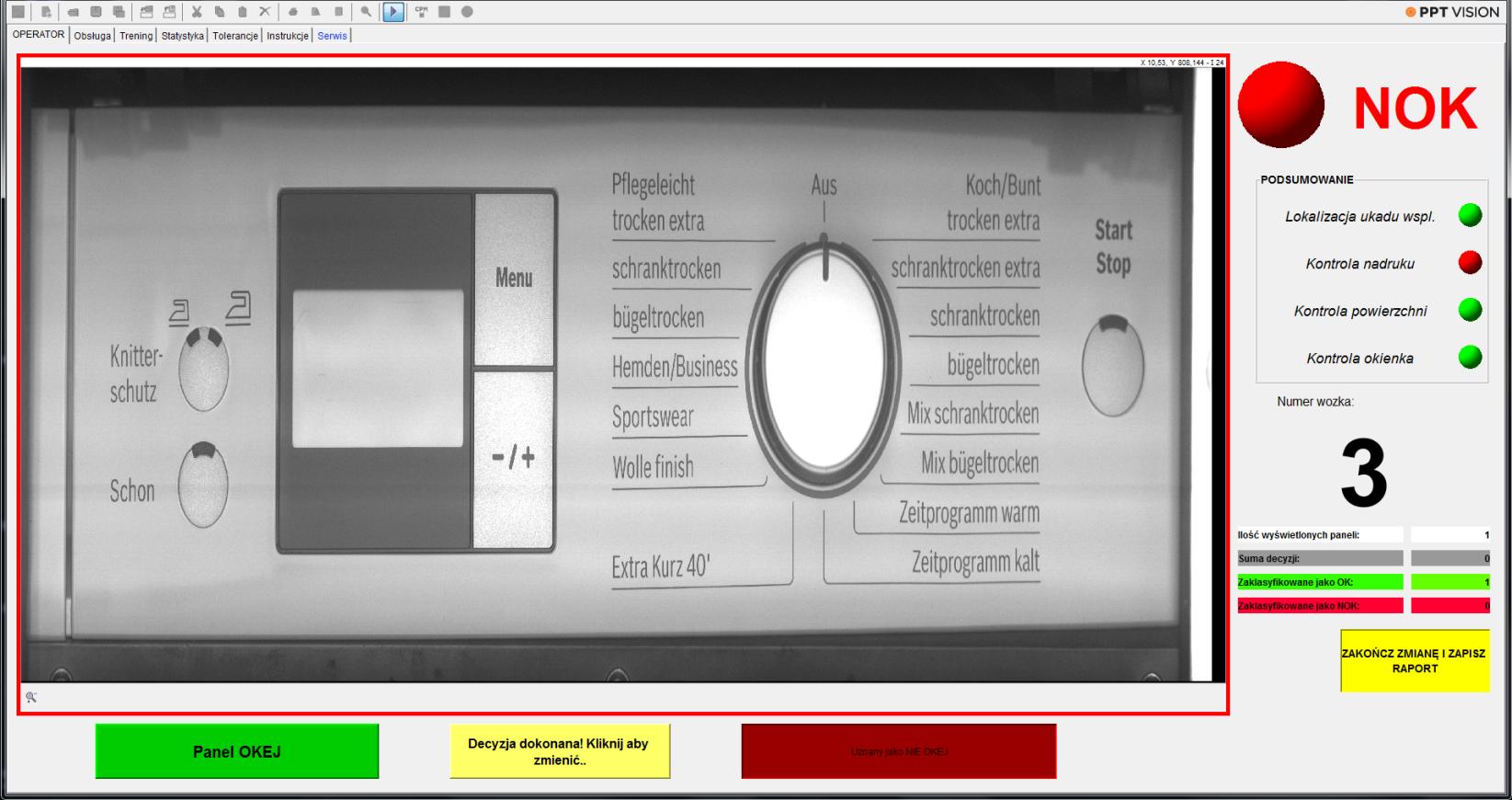

18 Widok operatora

19 5. Inspekcja puszek Projekt: Kontrola wizyjna puszek z mlekiem modyfikowanym dla niemowląt Zakres kontroli: kody kreskowe typu 1D/2D na boku puszki (obecność, wady, czytelność, poprawność) odczyt i weryfikacja treści nadruku za pomocą narzędzia OCR szew puszki (uszkodzenia, wgniecenie) Przedmiot kontroli widok z góry

20 Wykrywanie błędów w nadruku

21 Wykrywanie wad szwu puszki

22 6. Kontrola kompletności opakowania Projekt: Kontrola poprawności opakowania ze sprzętem medycznym Zakres kontroli: obecność w opakowaniu wszystkich elementów w dobrej orientacji obecność 4 naklejek obecność ulotki

23 7. Kontrola jakości uszczelek Projekt: Kontrola wizyjna uszczelek gumowych oraz silikonowych Zakres kontroli: kształt uszczelki średnica uszczelki zewnętrzna i wewnętrzna krawędź wypływki surowca niedolania surowca przedmiot kontroli

24 Uszczelka wzorcowa Uszczelka wadliwa (wypływy) Uszczelka wadliwa (wypływy) Uszczelka wadliwa (słabo widoczny wypływ)

25 Kontrola zewnętrznej krawędzi

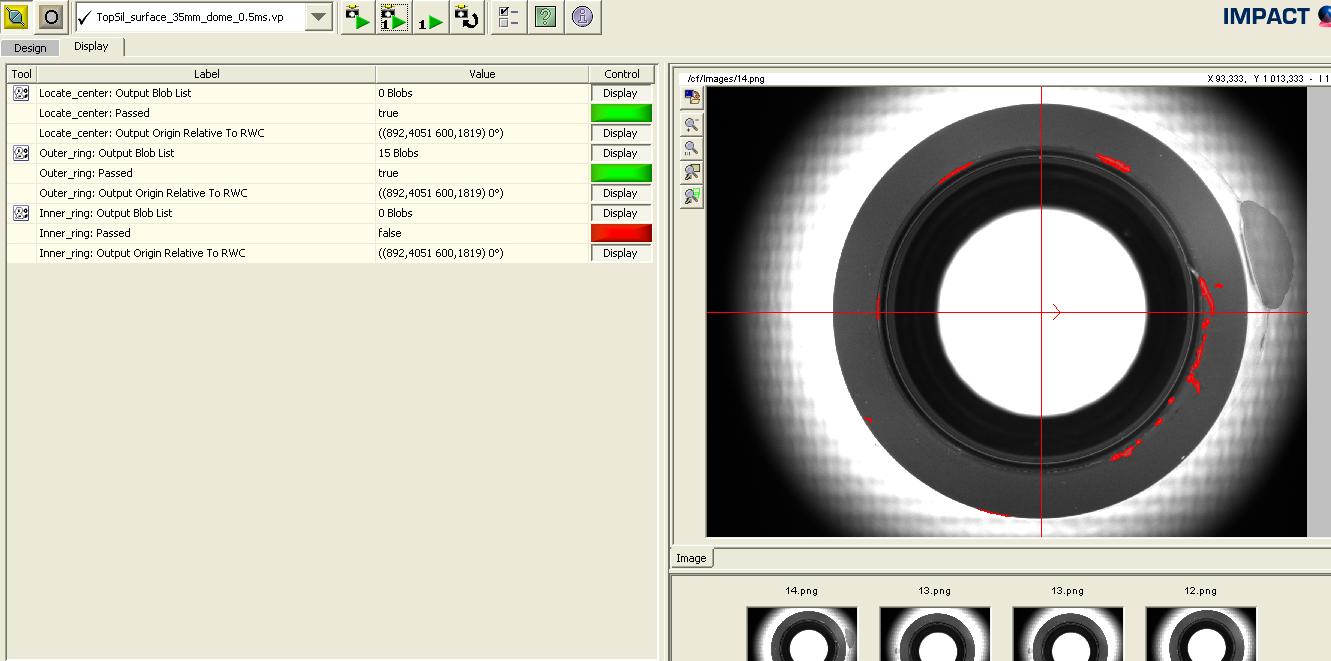

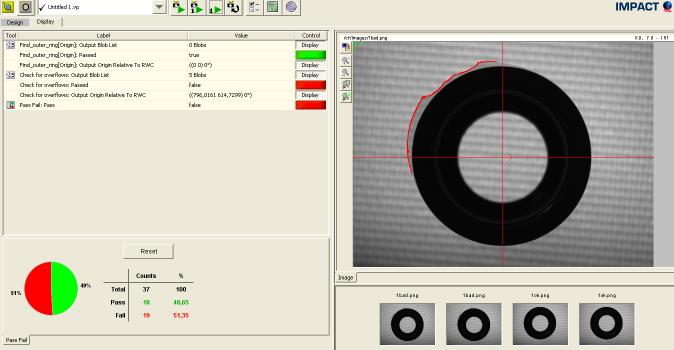

26 Kontrola wewnętrznej krawędzi Zdjęcia uszczelek pod oświetlaczem typu kopuła.

27 Kontrola wewnętrznej krawędzi c.d.

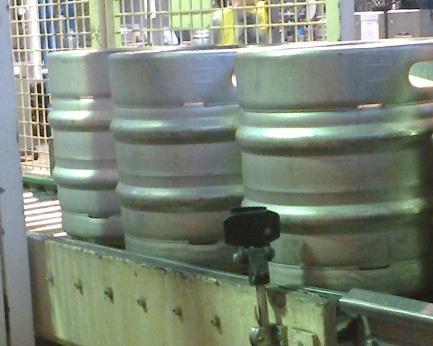

28 8. Kontrola kegów Projekt: Wizyjna kontrola kegów Zakres kontroli: przetłoczone logo na kołnierzu kega wykrycie kega nienależącego do danej firmy Przedmiot podlegający kontroli

29 9. Kontrola szklanych butelek Projekt: System wizyjny do kontroli górnej powierzchni szyjki butelki szklanej dla farmacji Zakres kontroli: wykrywanie ubytków oraz zniekształceń powierzchni górnej szyjki butelki Przedmiot kontroli

30 Widok z panelu operatorskiego

31 10. Kontrola obudowy amortyzatora Projekt: Kontrola wizyjna obudowy amortyzatora Zakres kontroli: obecność talerz bracketu lewego raz prawego tuleji stalowo-gumowej pinu uchwytów

32 Widok z panelu operatorskiego

33 Zdjęcia z inspekcji

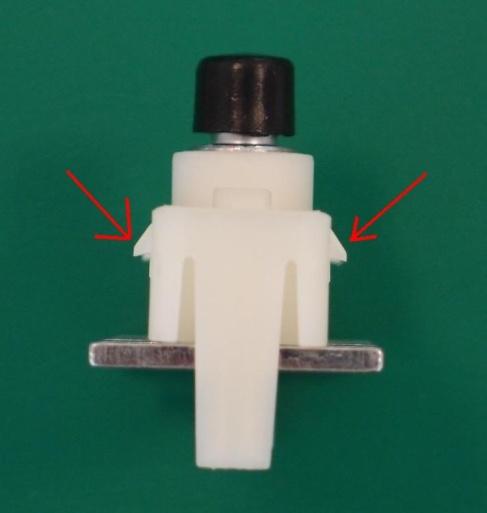

34 11. Kontrola elementów foteli samochodowych Projekt: Kontrola elementów foteli samochodowych Zakres kontroli: długość profili obecność nitów obecność ballfixa obecność wszystkich nakrętek prawidłowe zakliknięcie wszystkich 4 klipsów zamka obecność otworu obecność, kształt i strona wzmocnienia (płytki) obecność gumki

35 Niektóre z elementów podlegających kontroli

36 Widok z panelu operatorskiego

37 6. Niektóre referencje
