Mitsubishi Electric. Zatrudnimy robota produkcyjnego! Doskonalenie produkcji w przemyśle motoryzacyjnym jako efektywne zarządzanie czasem i kosztem

Transkrypt

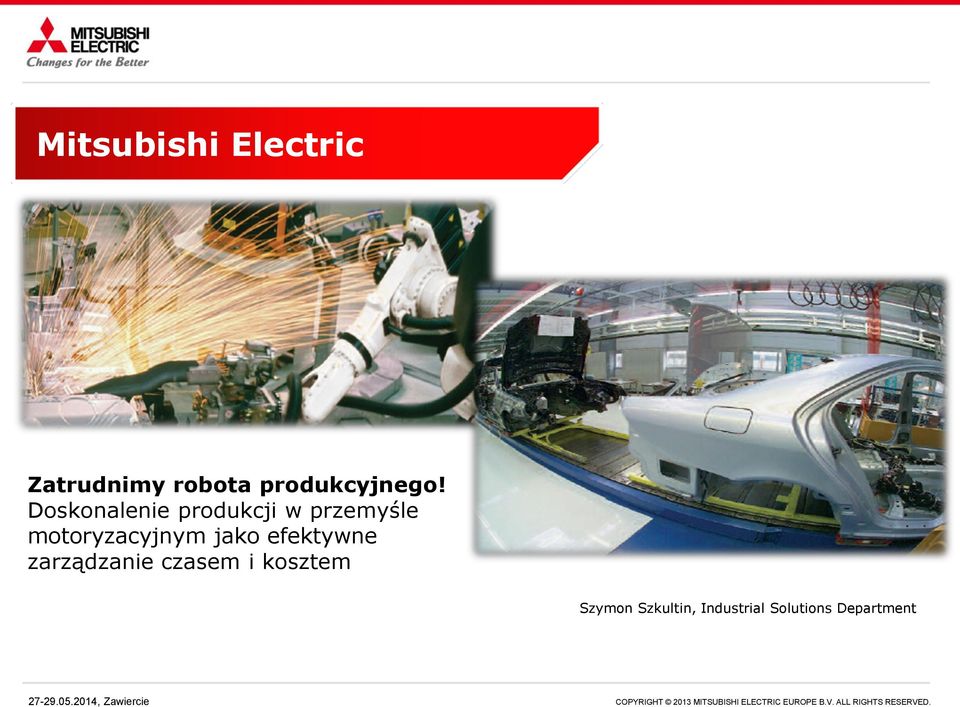

1 Mitsubishi Electric Zatrudnimy robota produkcyjnego! Doskonalenie produkcji w przemyśle motoryzacyjnym jako efektywne zarządzanie czasem i kosztem Szymon Szkultin, Industrial Solutions Department

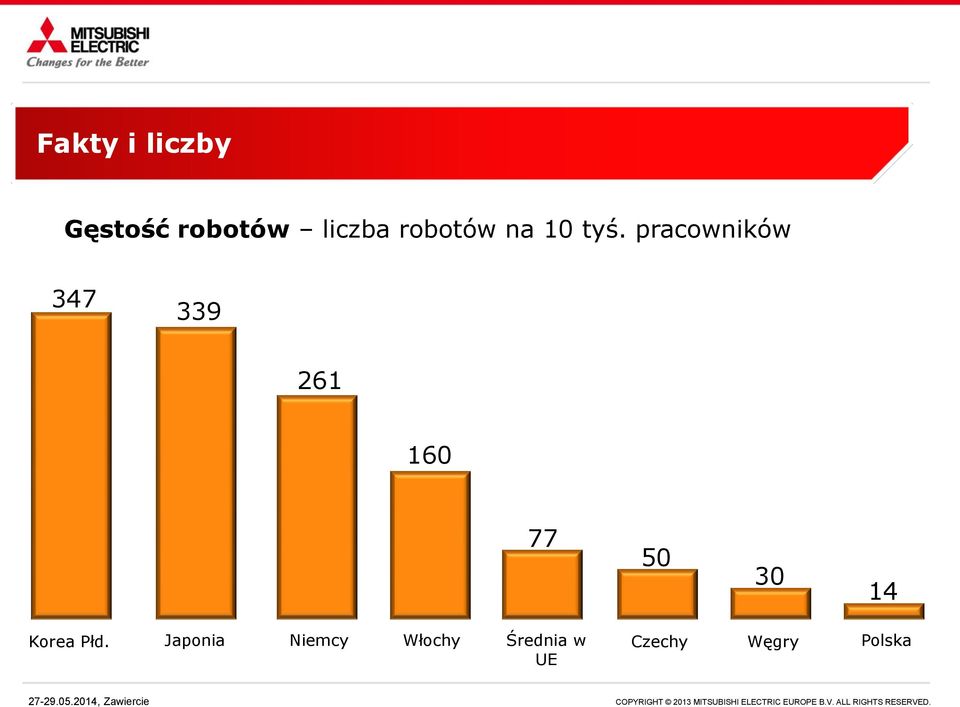

2 Fakty i liczby Gęstość robotów liczba robotów na 10 tyś. pracowników Korea Płd. Japonia Niemcy Włochy Średnia w UE Czechy Węgry Polska

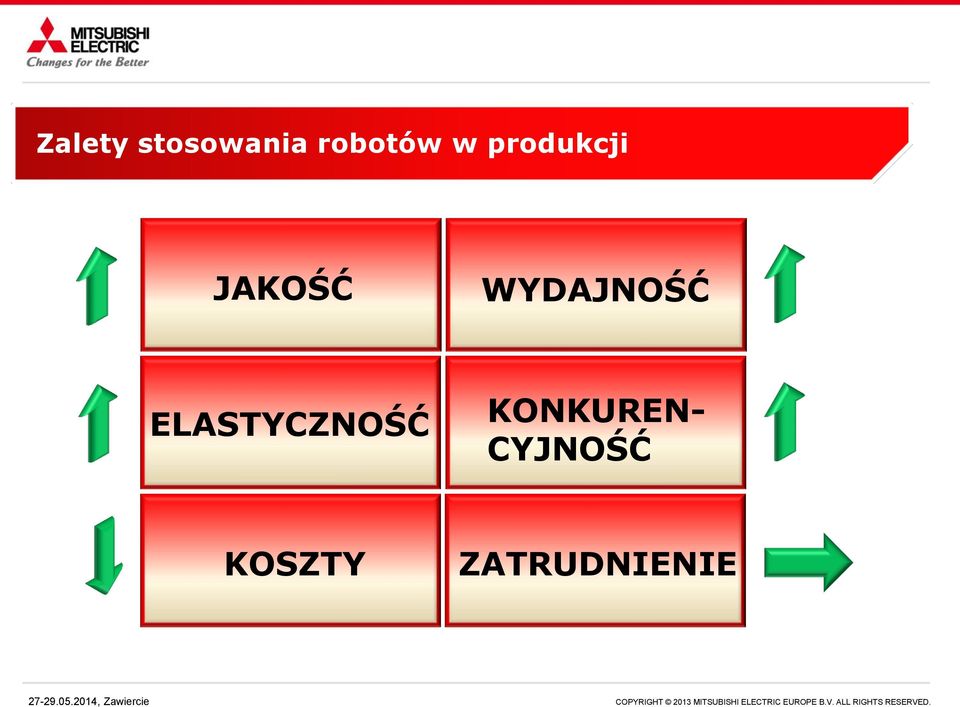

3 Zalety stosowania robotów w produkcji JAKOŚĆ WYDAJNOŚĆ ELASTYCZNOŚĆ KONKUREN- CYJNOŚĆ KOSZTY ZATRUDNIENIE

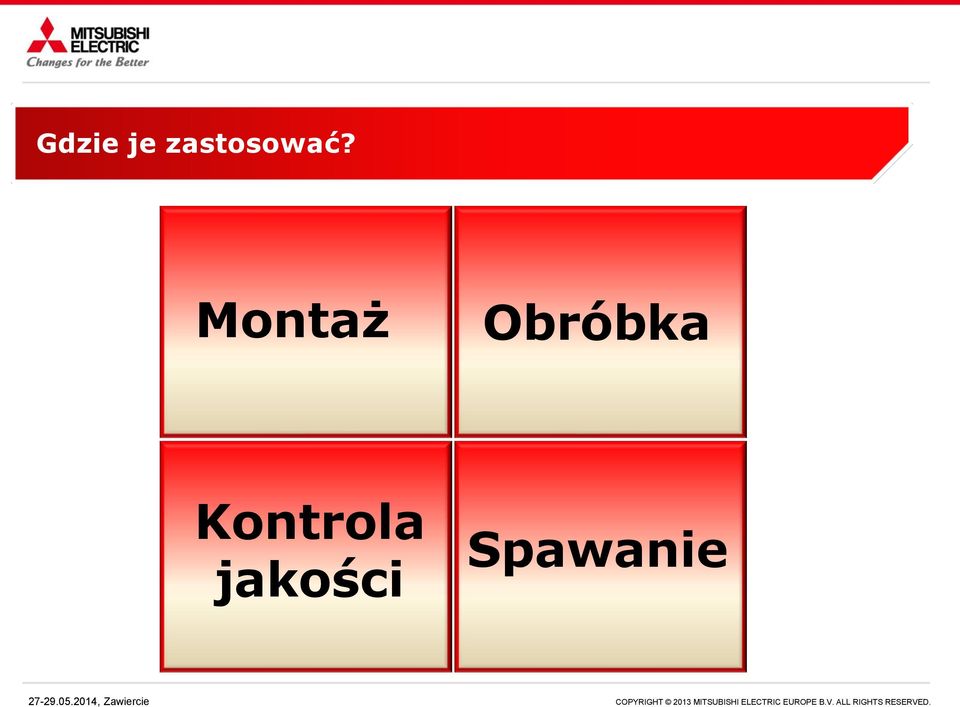

4 Gdzie je zastosować? Montaż Obróbka Kontrola jakości Spawanie

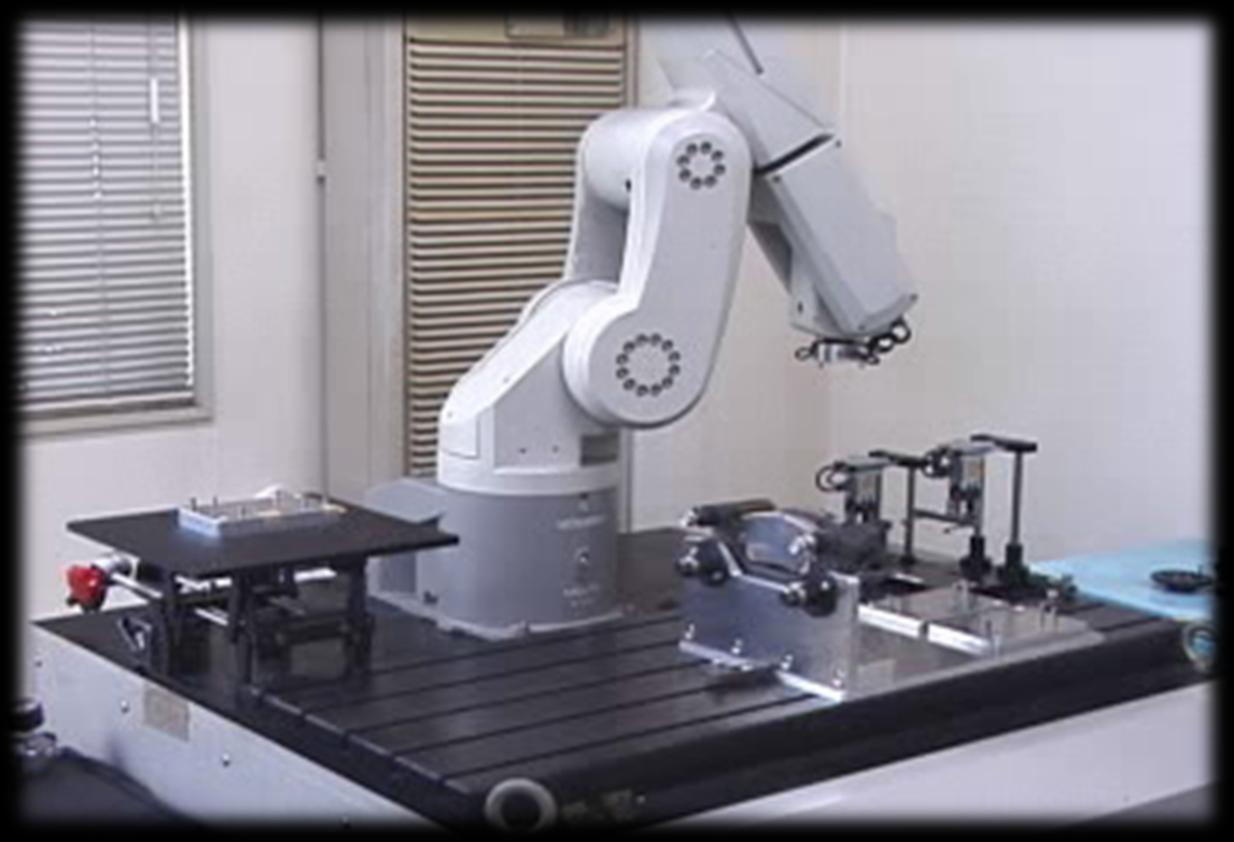

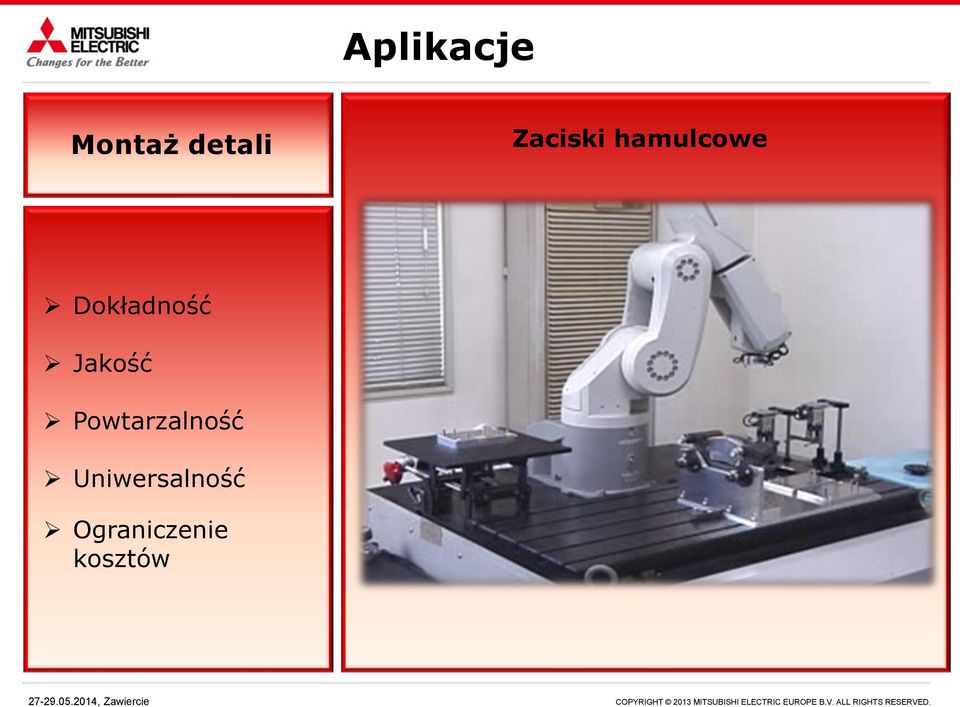

5 Aplikacje Montaż detali Zaciski hamulcowe Precyzyjny pomiar lamp samochodowych Dokładność Jakość Powtarzalność Uniwersalność Ograniczenie kosztów

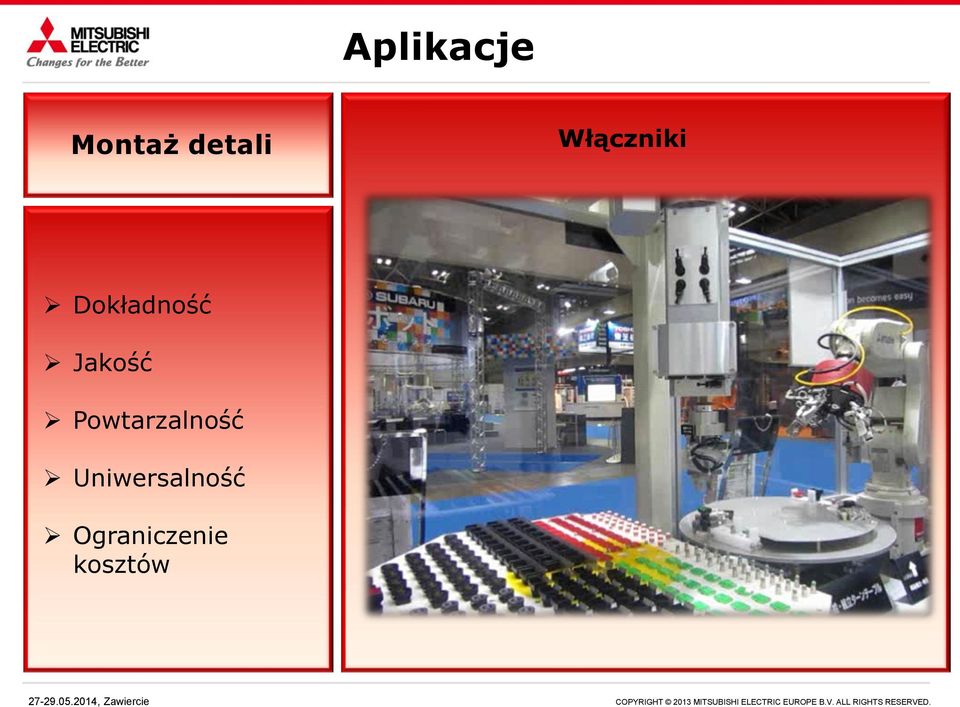

6 Aplikacje Montaż detali Włączniki Precyzyjny pomiar lamp samochodowych Dokładność Jakość Powtarzalność Uniwersalność Ograniczenie kosztów

7 Aplikacje Montaż detali Obudowy systemu ESP Precyzyjny pomiar lamp samochodowych Dokładność Jakość Powtarzalność Uniwersalność Ograniczenie kosztów

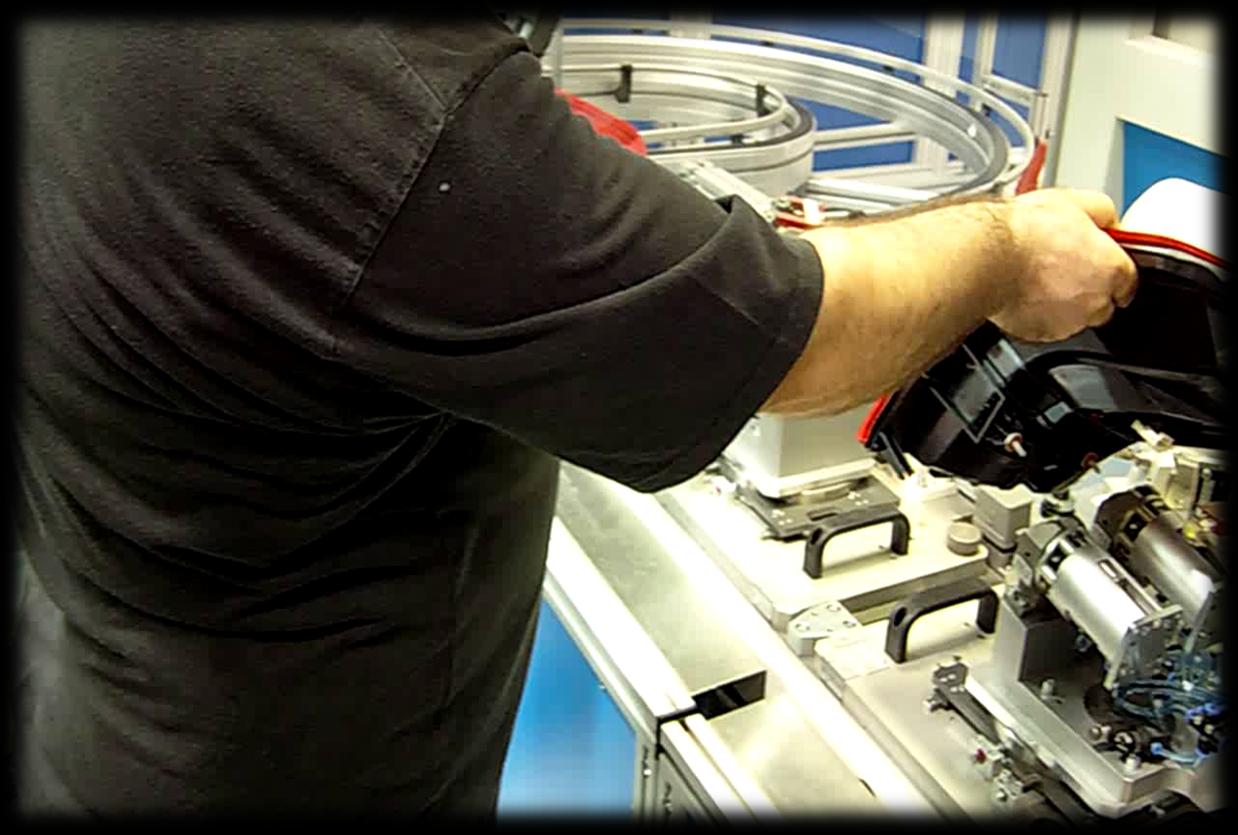

8 Aplikacje Kontrola jakości Precyzyjny pomiar lamp samochodowych Precyzyjny pomiar lamp samochodowych Dokładność Jakość Powtarzalność Uniwersalność Ograniczenie kosztów

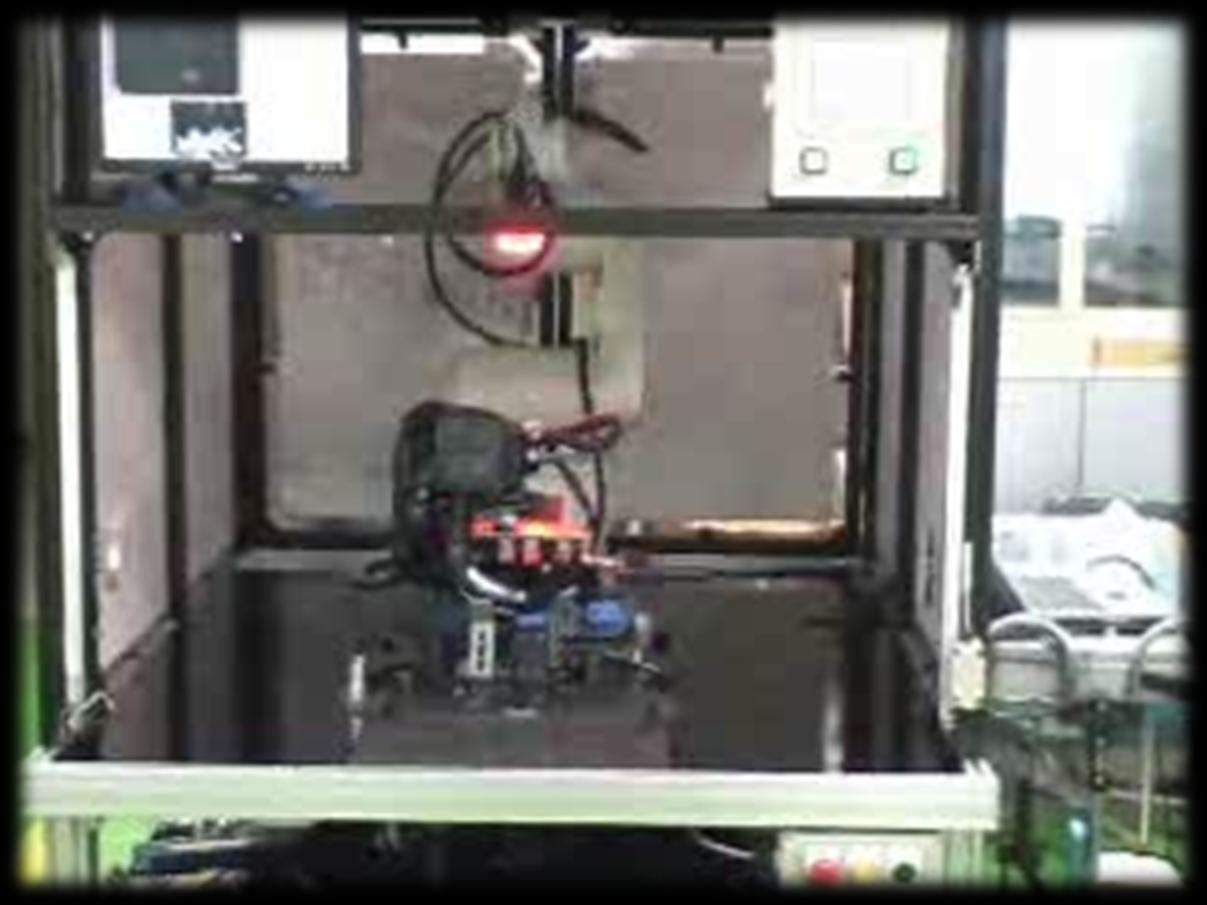

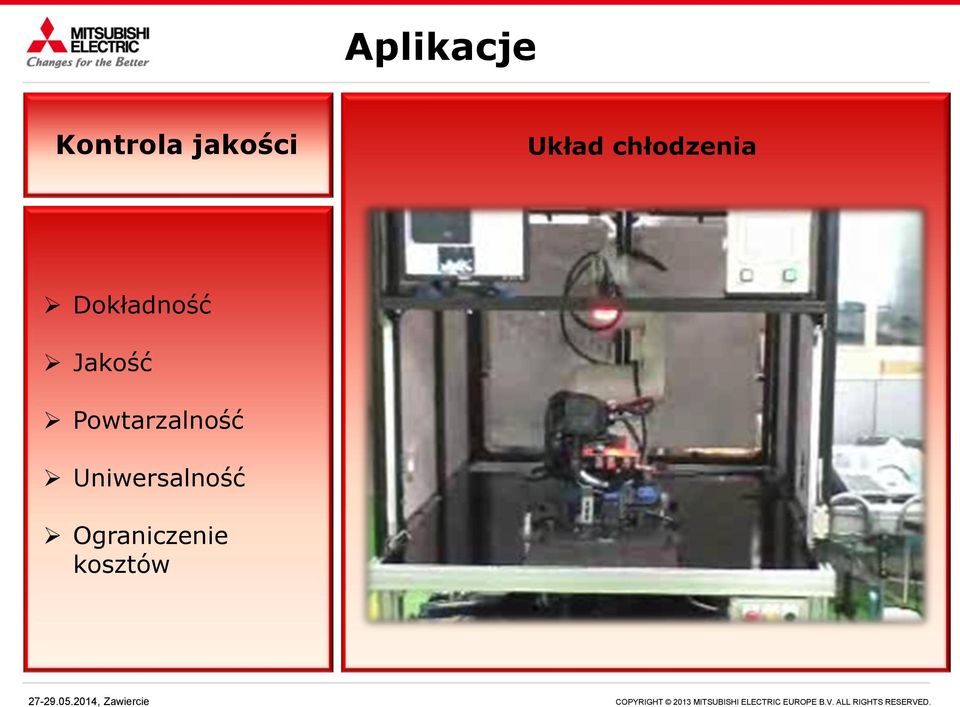

9 Aplikacje Kontrola jakości Precyzyjny Układ chłodzenia pomiar lamp samochodowych Dokładność Jakość Powtarzalność Uniwersalność Ograniczenie kosztów

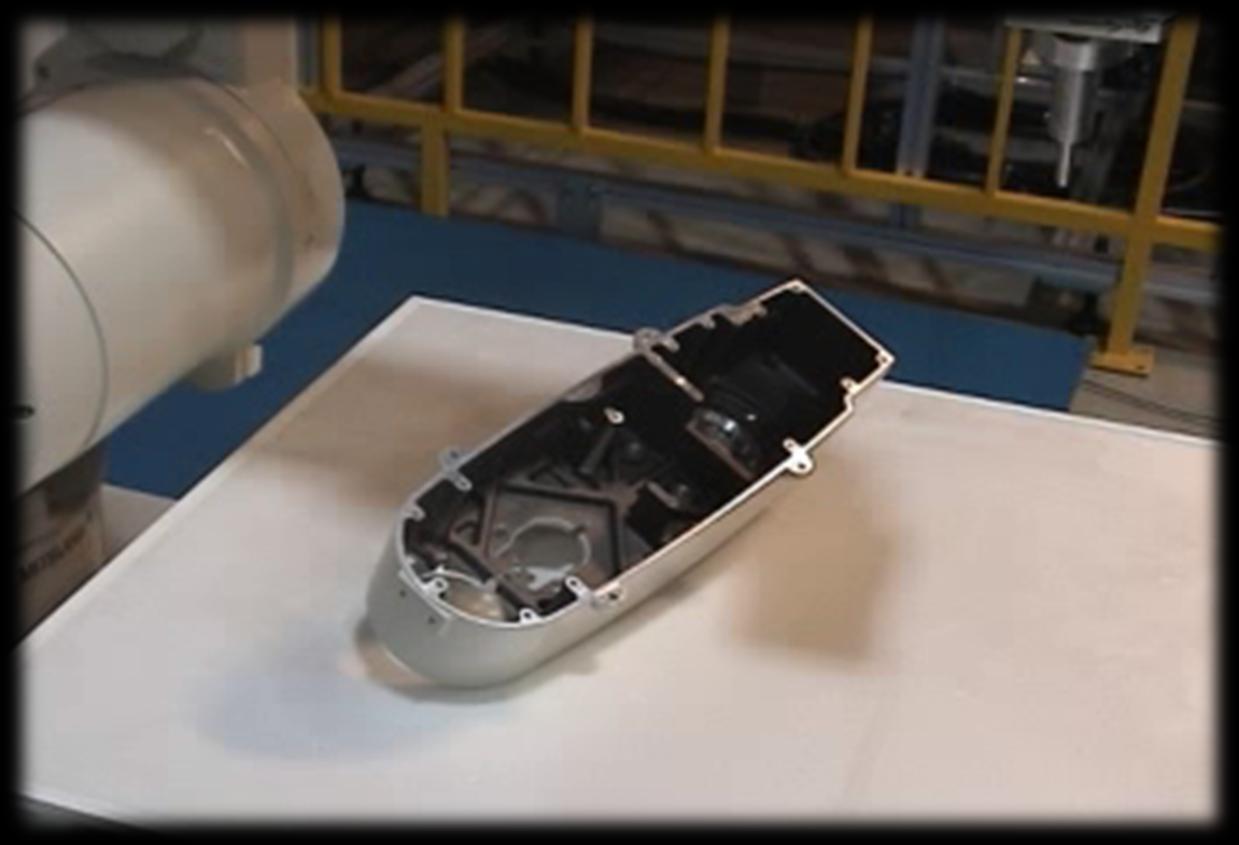

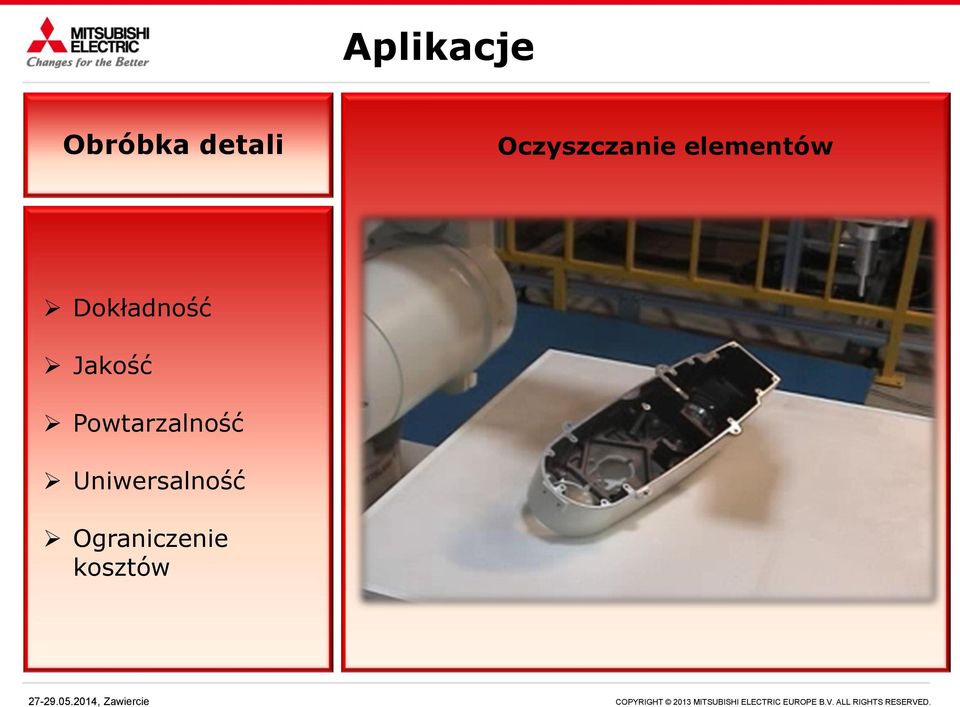

10 Aplikacje Obróbka detali Precyzyjny Oczyszczanie pomiar elementów lamp samochodowych Dokładność Jakość Powtarzalność Uniwersalność Ograniczenie kosztów

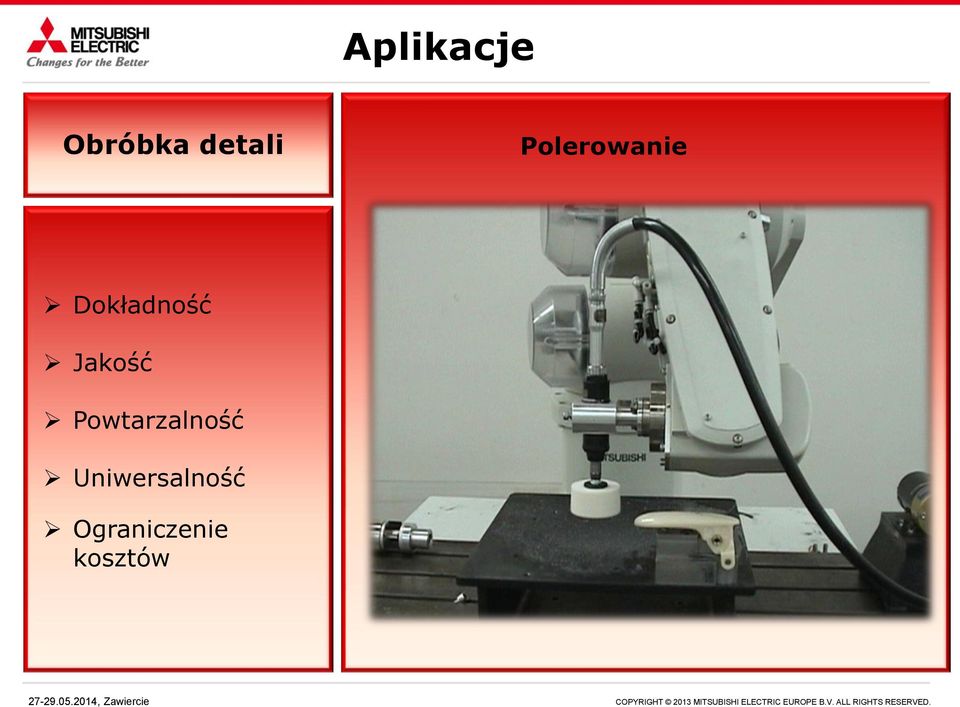

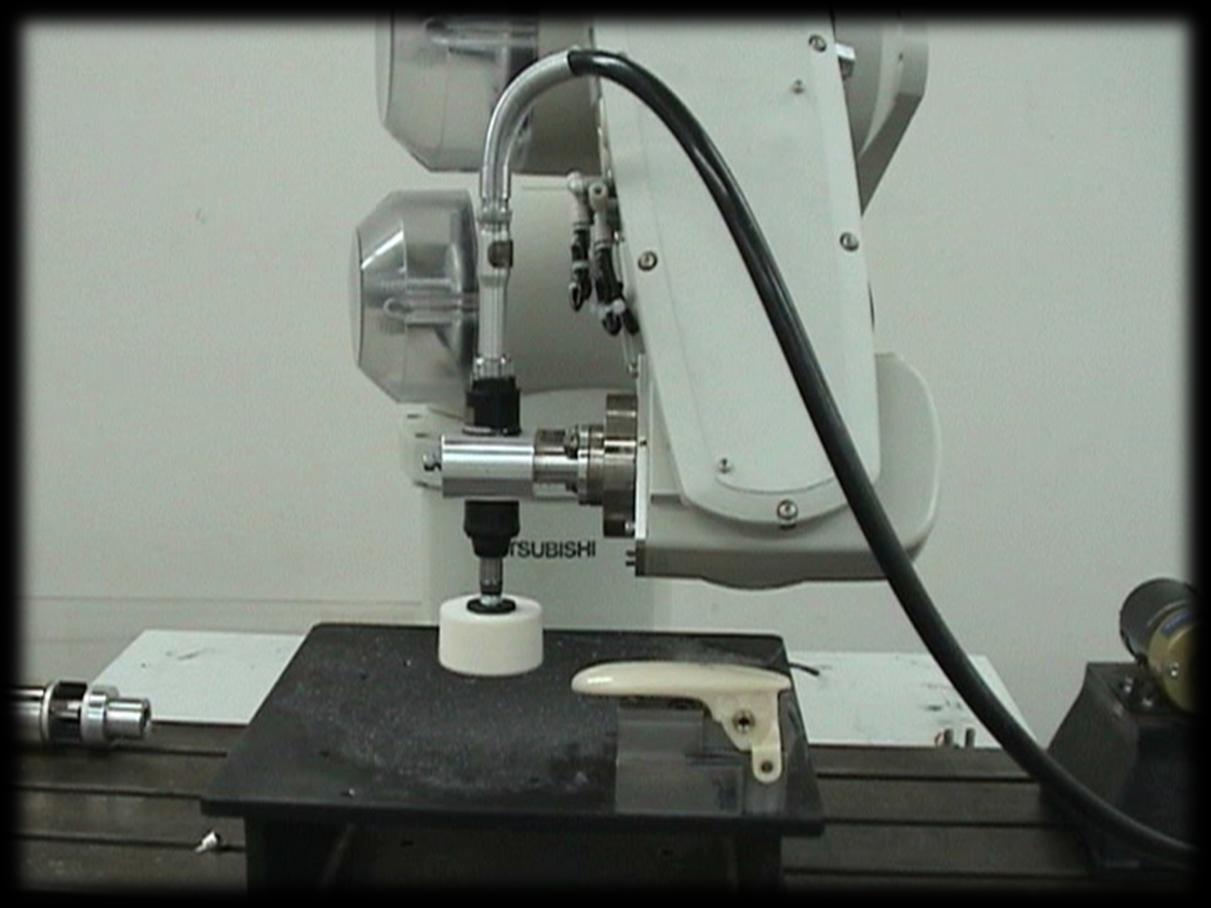

11 Aplikacje Obróbka detali Precyzyjny Polerowanie pomiar lamp samochodowych Dokładność Jakość Powtarzalność Uniwersalność Ograniczenie kosztów

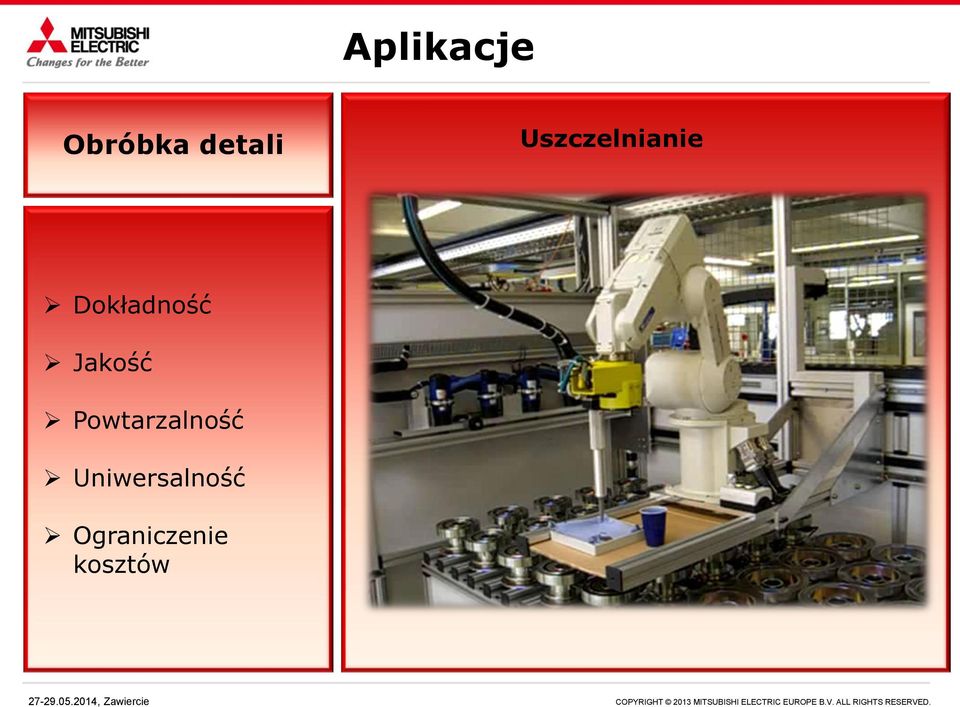

12 Aplikacje Obróbka detali Uszczelnianie Precyzyjny pomiar lamp samochodowych Dokładność Jakość Powtarzalność Uniwersalność Ograniczenie kosztów

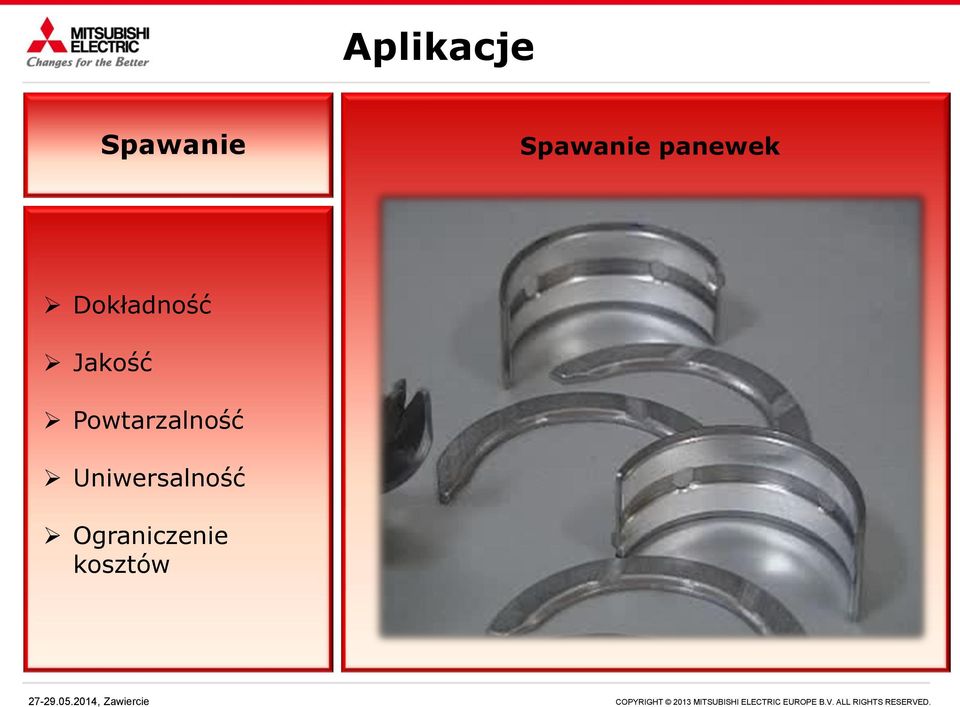

13 Aplikacje Spawanie Precyzyjny Spawanie pomiar panewek lamp samochodowych Dokładność Jakość Powtarzalność Uniwersalność Ograniczenie kosztów

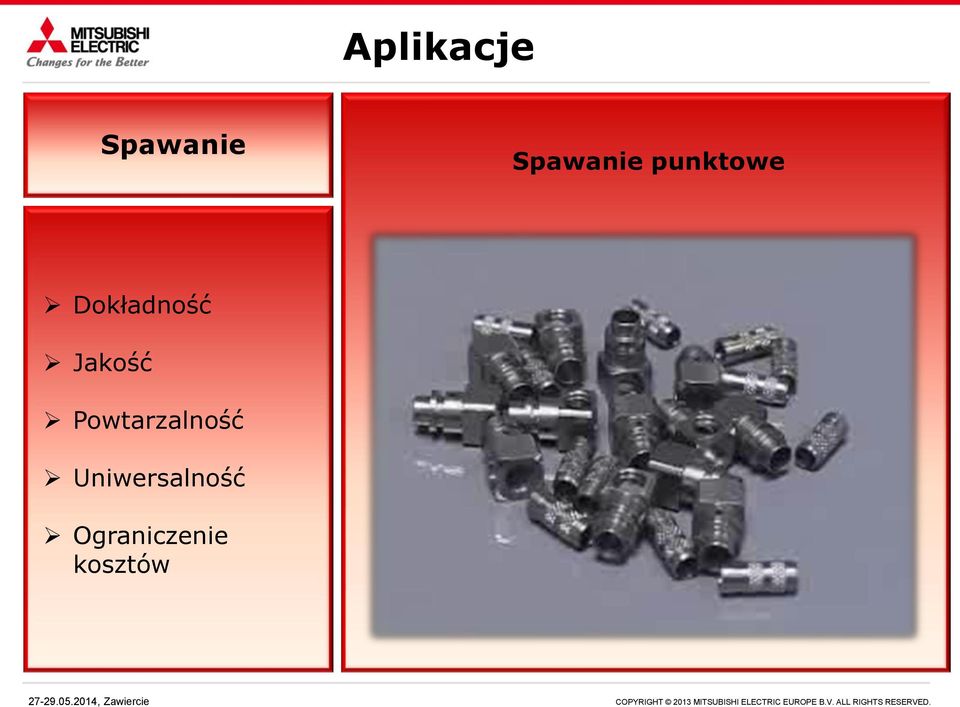

14 Aplikacje Spawanie Precyzyjny pomiar lamp Spawanie punktowe samochodowych Dokładność Jakość Powtarzalność Uniwersalność Ograniczenie kosztów

15 Koszty wdrożenia i użytkowania robota Wyzwania

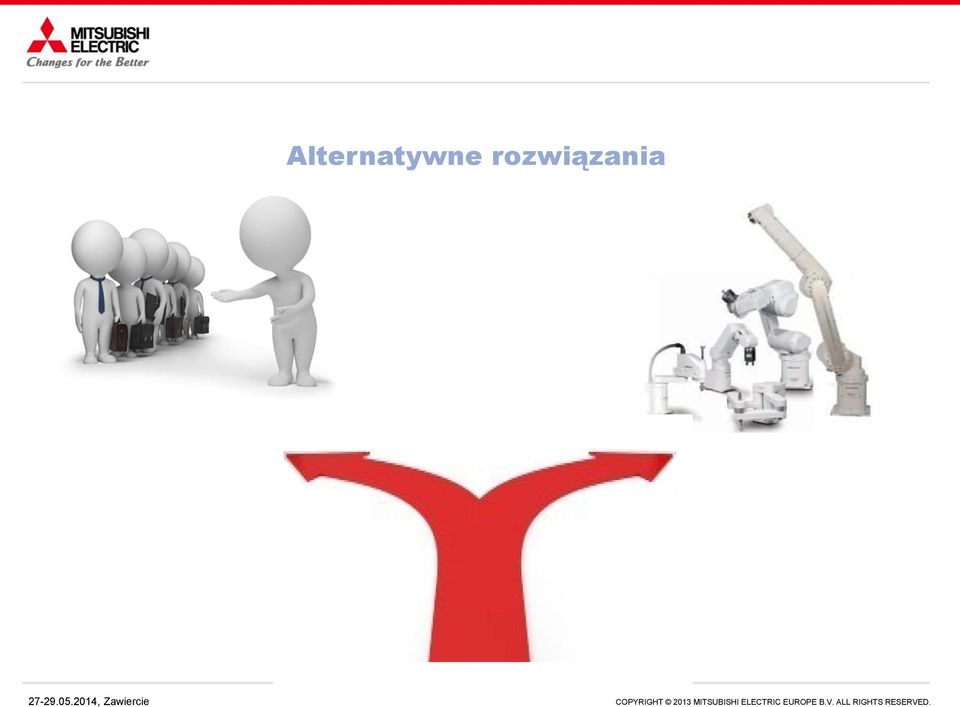

16 Alternatywne rozwiązania

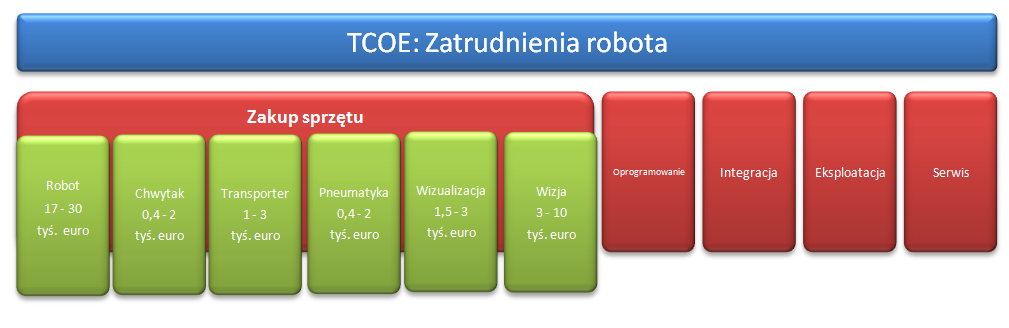

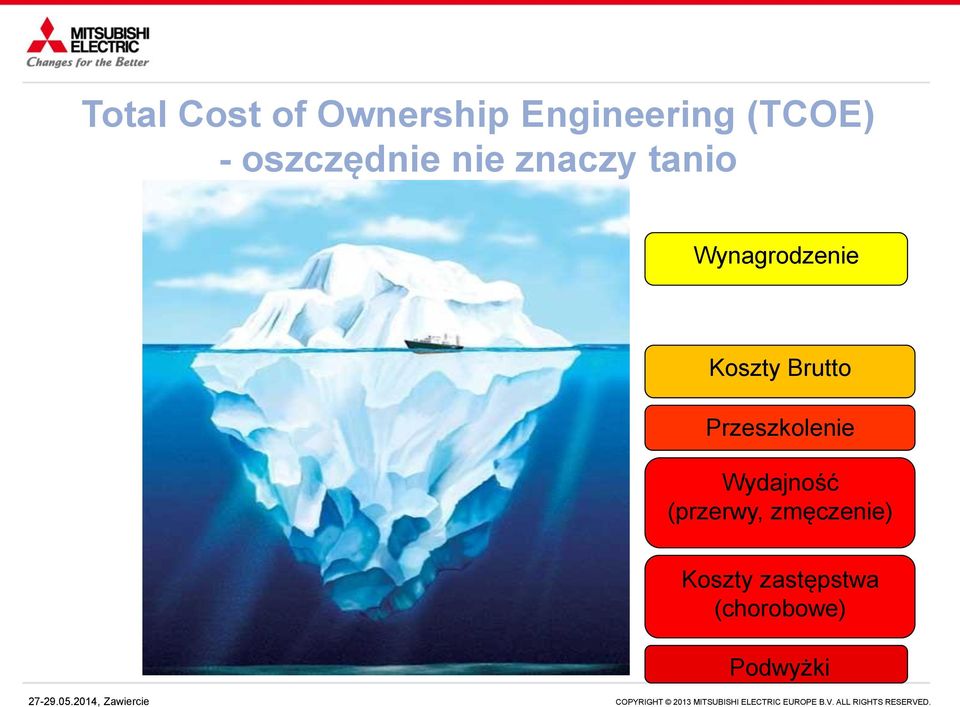

17 Total Cost of Ownership Engineering (TCOE) - oszczędnie nie znaczy tanio Wynagrodzenie Koszty Brutto Przeszkolenie Wydajność (przerwy, zmęczenie) Koszty zastępstwa (chorobowe) Podwyżki

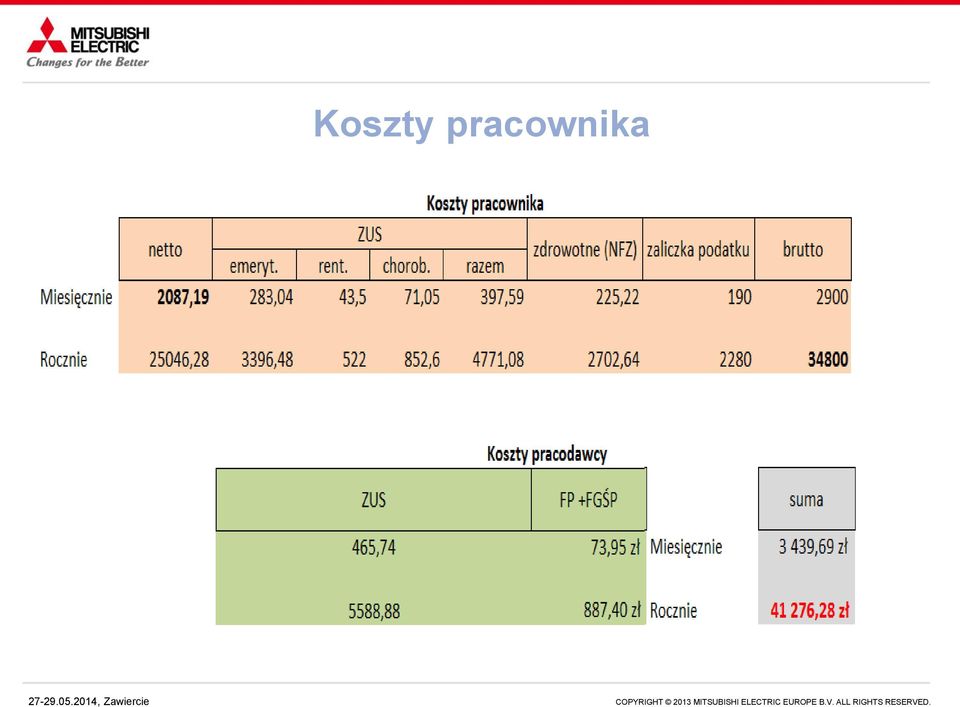

18 Koszty pracownika

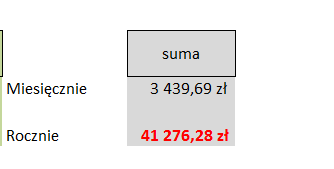

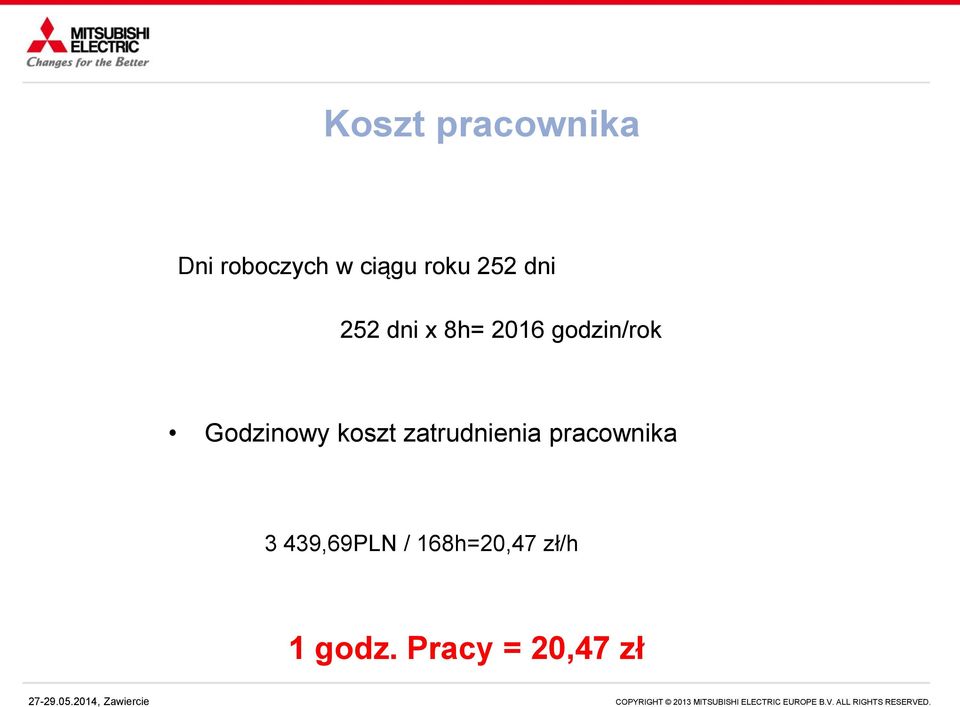

19 Koszt pracownika Dni roboczych w ciągu roku 252 dni 252 dni x 8h= 2016 godzin/rok Godzinowy koszt zatrudnienia pracownika 3 439,69PLN / 168h=20,47 zł/h 1 godz. Pracy = 20,47 zł

20

21 Zatrudniamy: RH

22 Przykładowy koszt wdrożenia robota RH-3FH5520 Robot RH-3FH Licencja na oprogramowanie 350 Cena chwytaka 2000 Dodatkowy osprzęt 2200 Integracja stanowiska i uruchomienie Koszt zatrudnienia robota wynosi: * 4zł= zł

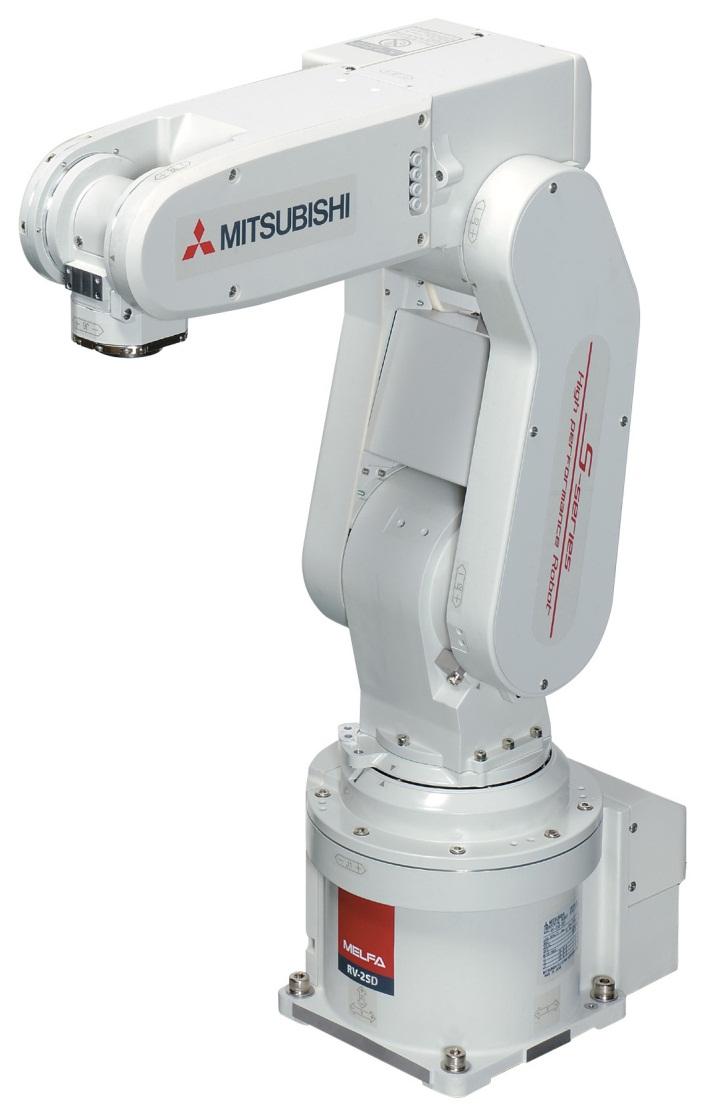

23 Zatrudniamy: RV Produkt roku

24 Przykładowy koszt aplikacji dużego robota RV-12SDL Cena RV-12SDL Licencja na oprogramowanie 350 Cena chwytaka 2000 Dodatkowy osprzęt 5000 Integracja stanowiska i uruchomienie Koszt zakupu aplikacji wynoszą: * 4zł= zł

25 Koszty 3 robotów w systemie iq RV-2SQB Cena RV-2SQB 3x Licencja na oprogramowanie 350 Cena chwytaków 3x 2000 Akcesoria i bezp Sterowanie iq z panelem HMI Cena mechaniki linii Integracja stanowiska i uruchomienie Koszt zakupu aplikacji wynoszą: * 4zł= zł

26 Zużycie energii Koszty utrzymania średniej wielkości robota Ilość: (0,7+15%*1,1kVA)*640h= 560kWh (miesięcznie) Cena: 560 kwh*0,35pln= 200PLN (miesięcznie) Koszt roczny: 12*200=2400PLN (6700 kwh) Koszt przeglądów i serwisu Wymiana baterii (700PLN)+Smarowanie i ew. wymiana pasków (300PLN)=1000PLN suma: 1000PLN PLN= 3400PLN

27 Koszty zatrudnienia przy 2 zmianach / 2 lata RH-3FH PLN PLN koszt pracy decyzja Pracownik PLN

28 Koszty zatrudnienia przy 3 zmianach / 2 lata RH-3FH PLN PLN koszt pracy decyzja Pracownik PLN

29 Koszty zatrudnienia przy 4 zmianach / 2 lata RH-3FH PLN PLN koszt pracy decyzja Pracownik PLN

30 Zwrot z inwestycji W Polsce szacuje się od 1,5 3 lat. Najkrótszy czas zwrotu u klienta to 3 miesiące!!! Technologia Statystycznie robot cieszy się zadowoleniem użytkowników przez 8-12 lat Najstarszy pracujący robot w Polsce ma 19 lat Utrzymanie robota Liczby i fakty Jeden dzień pracy robot kosztuje w granicach 10 PLN - 3 ZM Godzina pracy średniego robota kosztuje 0,42 PLN!!!

31 Mitsubishi na świecie Rok założenia Logo powstało z połączenia herbów dwóch rodzin Mitsubishi to jedna z największych globalnych korporacji zrzeszająca ponad 200 firm członkowskich (z Mitsubishi w nazwie) Obszar działania to min. górnictwo, bankowość, handel, przemysł Roczny obrót na poziomie 250 miliardów

32 Mitsubishi Electric Wiodący na świecie producent z branży elektroniki oraz energetyki Rok powstania 1921 Obecna w 120 krajach 117,000 pracowników 74 zakłady produkcyjne 108 filii 33,2 miliardów obrotu Produkty dla przemysłu oraz codziennego użytku

33 Factory Automation Komponenty dla automatyki

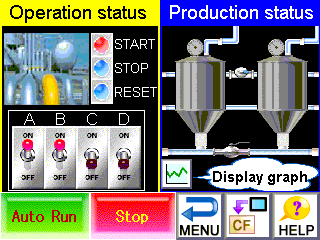

34 Integracja całej linii produkcyjnej Q172DNCPU Q172DNCPU Q172DNCPU-S2 HMI CNC Baza Danych PLC Robot Motion Ethernet

35 Dziękuję za uwagę! Szymon Szkultin Industrial Solutions Department Tel.: +48 (0) Mob.: Mitsubishi Eelctric Europe B.V. (Sp. z o.o.) Wrocław Office Muchoborska 18, Wrocław, Poland
