1 Karta charakterystyki online V3S153-1AAAAAAP01 Visionary-B

2 A B C D E F H I J K L M N O P Q R S T Informacje do zamówienia Typ Nr artykułu V3S153-1AAAAAAP Więcej wersji urządzeń i akcesoriów Rysunek może się różnić Szczegółowe dane techniczne Cechy Zadanie System wspomagania kierowcy 3D do ostrzegania przed kolizją na zewnątrz budynku Technologia Zdjęcie, Analiza obrazu Odstęp roboczy 0,5 m... 6 m Kąt detekcji 105 x 90 Zdefiniowana strefa detekcji (szer. x dł.) 4 m x 6 m w przypadku standardowych zastosowań (6 m x 7 m dla wymagań rozszerzonych) Inne funkcje Zintegrowana funkcja rejestracji, Zintegrowana kamera 2D Wydajność Wykrywane kształty obiektów Patrz interfejs HMI i instrukcja eksploatacji Opóźnienie przy włączaniu < 50 s Czas odpowiedzi < 200 ms Zintegrowana aplikacja System wspomagania kierowcy 3D do ostrzegania przed kolizją na zewnątrz budynku Interfejsy Program konfiguracyjny Za pomocą monitora Mechanika/elektryka Przyłącza 1 x USB 2 x głowica czujnika, złącze męskie/żeńskie Monitor (VGA/dźwięk) Dodatkowe wyjście alarmu; dwa wyjścia dyskretne Interfejs maszyna-maszyna (zarezerwowane) Ethernet (zarezerwowane) Zasilanie modułu analizującego Napięcie zasilające 12 V DC, - 10 % 24 V DC, + 40 % Pobór mocy 40 W Kit A Stopień ochrony IP69K Głowica czujnika IP67 Moduł analizujący Masa 1,3 kg 1) 5 kg 2) Montaż 1) 2) 2 Wysokość 1 m... 2,4 m, kąt zależny od obszaru detekcji Głowica czujnika. Moduł analizujący. Karta charakterystyki online :37:23 Informacje mogą ulec zmianie bez powiadomienia

3 Dane dotyczące otoczenia Kompatybilność elektromagnetyczna (EMC) Wg normy EN : (odporność w środowiskach przemysłowych) Wg normy EN : A1: (norma emisji w środowiskach mieszkalnych) DIN EN 12895: (wózki przemysłowe) EN 13309: (Baumaschinen) ISO 13766: (maszyny do robót ziemnych) ISO 14982: (maszyny używane w rolnictwie i leśnictwie) DIN EN 55022: FCC PART 15: Zgodność z normami ISO 13766: (maszyny do prac ziemnych), EN 12895: (wózki przemysłowe), EN 13309: (maszyny budowlane), ISO 14982: (maszyny używane w rolnictwie i leśnictwie), EN 55012: A1:2009, ISO : , ISO : , ISO : , ISO16001:2017, EN 62311:2008 Odporność na udary EN : (50 g / 6 ms) Obciążenie przez drgania EN : (5,9 g / 10 Hz - 2 khz) Temperatura otoczenia podczas pracy 40 C C, Głowica czujnika 20 C C, Moduł analizujący Czułość na światło 200 lx lx Klasyfikacje ECl@ss 5.0 ECl@ss ECl@ss 6.0 ECl@ss 6.2 ECl@ss 7.0 ECl@ss 8.0 ECl@ss 8.1 ECl@ss 9.0 ETIM 5.0 EC ETIM 6.0 EC UNSPSC :37:23 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia 3

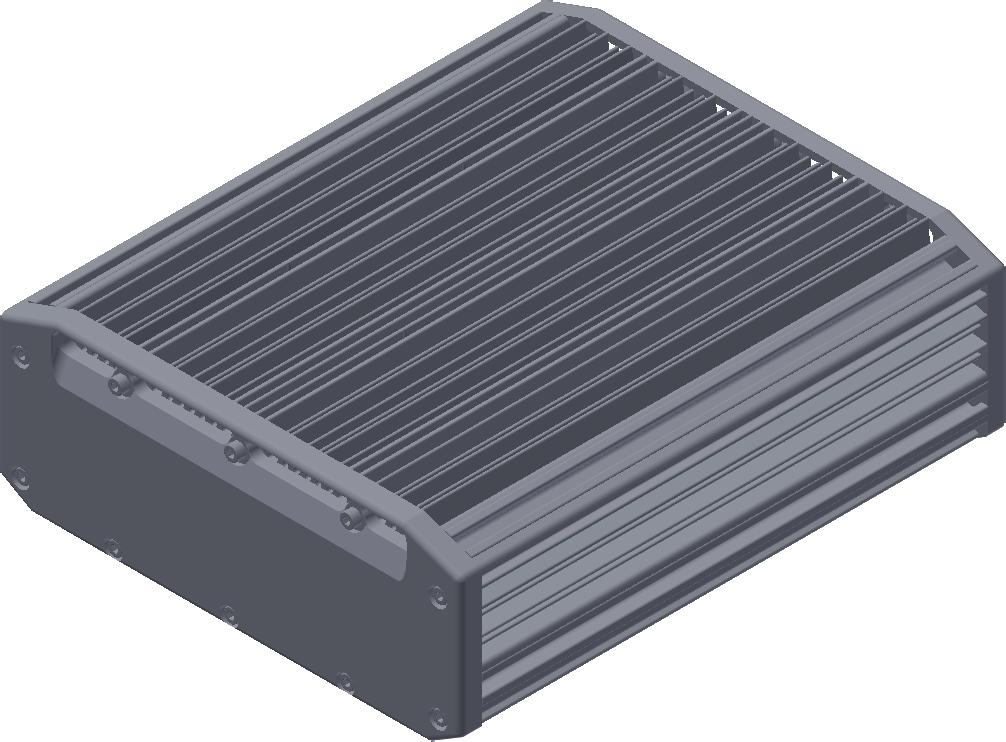

4 Monitor 182 (7.17) 122 (4.80) 26 (1.02) Moduł analizujący (3.35) H I J K L M N O P Q R S T Rysunek wymiarowy (Wymiary w mm) (8.70) 260 (10.24) A B C D E F ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 4 M20, USB M14, 6-pinów zasilanie elektryczne UE, 12/24 V M14, 9 pinów interfejs maszyny (Kit C) M14, 2 piny zewnętrzne zasilanie elektryczne (zarezerwowane, niewykonane) M14, 4 piny dodatkowe wyjście alarmu Bagnet, 10 pinów głowica czujnika, złącze żeńskie Bagnet, 10 pinów głowica czujnika, złącze męskie M14, 9 pinów VGA/dźwięk Karta charakterystyki online :37:23 Informacje mogą ulec zmianie bez powiadomienia

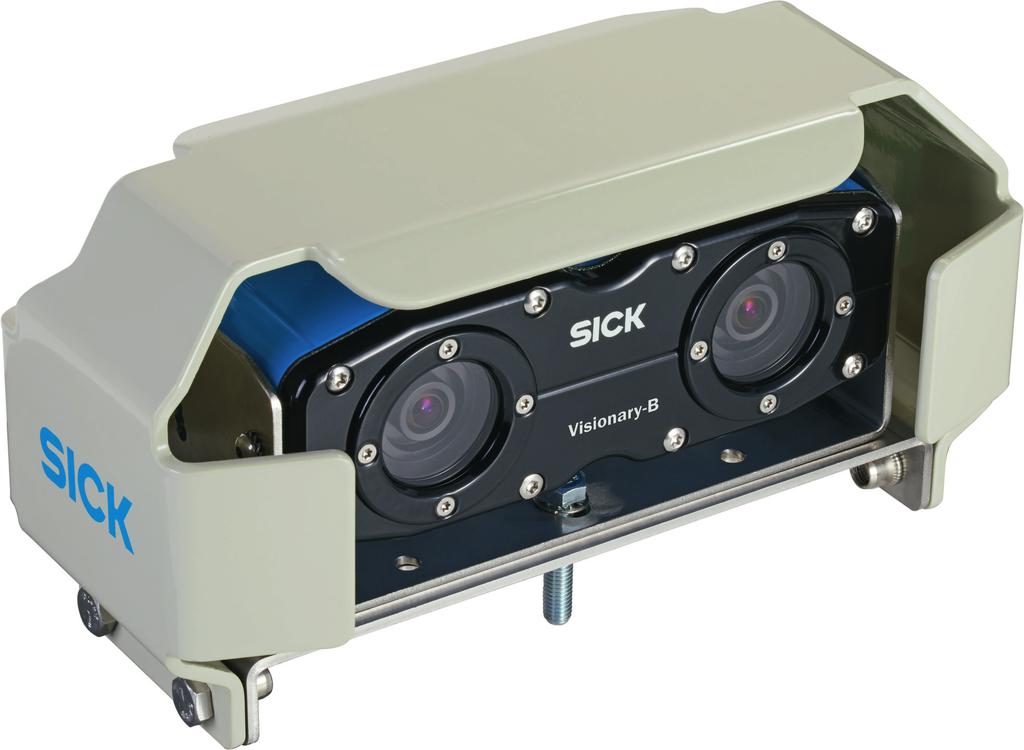

5 Głowica czujnika 262 (10.31) 133,2 (5.24) 122,4 (4.82) 80 (3.15) 122,4 (4.82) 262 (10.31) Pole widzenia h Installation angle y Max. detection distance 90 x,y(0,0) z Δy Δx Wysokość montażowa (m) 1,0 1,2 1,4 1,6 1,8 2,0 2,2 2,4 Uchwyt montażowy ( ) :37:23 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia 5

6 A B C D E F Schemat elektryczny Kit A Power Sound VGA GND +Battery +Ignition +Discrete Signal Input (gear) +Discrete Signal Input (reserved) +Discrete Signal Input (reserved) Supply USB (wireless) Power Data (Master) Data (Slave) Żaden zestaw nie zawiera klawiatury i zestawu przewodów H I J K L M N O P Q R S T 6 Wysokość montażowa (m) 1,0 1,2 1,4 1,6 1,8 2,0 2,2 2,4 Uchwyt montażowy ( ) Karta charakterystyki online :37:23 Informacje mogą ulec zmianie bez powiadomienia
