1 Karta charakterystyki online V3S153-2BAAAAAP01 Visionary-B

2 A B C D E F H I J K L M N O P Q R S T Rysunek może się różnić Szczegółowe dane techniczne Cechy Zadanie Technologia Kategoria produktu Odstęp roboczy Informacje do zamówienia Typ Więcej wersji urządzeń i akcesoriów Nr artykułu V3S153-2BAAAAAP System wspomagania kierowcy 3D do ostrzegania przed kolizją na zewnątrz budynku Zdjęcie, Analiza obrazu Urządzenia do strumieniowego przesyłania danych 0,5 m... 7 m Kąt detekcji 120 x 75 Zdefiniowana strefa detekcji (szer. x dł.) Inne funkcje Mechanika/elektryka Przyłącza Napięcie zasilające 12 V DC, - 10 % 24 V DC, 40 % 1) Pobór mocy Stopień ochrony 6 m x 7 m w przypadku standardowego wyposażenia Zintegrowana funkcja rejestracji, Zintegrowana kamera 2D 1 x USB (mysz i klawiatura) 2 x głowica czujnika Monitor (VGA/dźwięk) Dodatkowe wyjście alarmu; dwa wyjścia dyskretne Interfejs maszyna-maszyna (zarezerwowane) Ethernet (zarezerwowane) Zasilanie modułu analizującego 30 W Kit A Masa 1,3 kg 2) Montaż Prąd wyjściowy IP69K Głowica czujnika IP67 Moduł analizujący 3,8 kg 3) 1) Zapewnienie napięcia zasilającego bez zniekształceń harmonicznych. 2) Głowica czujnika. 3) Moduł analizujący. Wydajność Wykrywane kształty obiektów Opóźnienie przy włączaniu Wysokość 1 m... 2,4 m, kąt zależny od obszaru detekcji 12 V 100 ma (zabezpieczenie nadmiarowo-prądowe maks. 430 ma) Patrz interfejs HMI i instrukcja eksploatacji < 50 s Czas odpowiedzi < 200 ms 1) Zintegrowana aplikacja 1) Typowy. System wspomagania kierowcy 3D do ostrzegania przed kolizją na zewnątrz budynku 2 SYSTEMY WIZYJNE SICK Karta charakterystyki online :41:21 Informacje mogą ulec zmianie bez powiadomienia

3 Interfejsy Program konfiguracyjny Za pomocą monitora Dane dotyczące otoczenia Kompatybilność elektromagnetyczna (EMC) Zgodność z normami Odporność na udary Obciążenie przez drgania Temperatura otoczenia podczas pracy Czułość na światło EN : (odporność w środowiskach przemysłowych) EN : A: (norma emisji w środowiskach mieszkalnych) ISO 13766: (maszyny do prac ziemnych), EN 12895: (wózki przemysłowe), EN 13309: (maszyny budowlane), ISO 14982: (maszyny używane w rolnictwie i leśnictwie), EN 55012: A1:2009, ISO : , ISO : , ISO : , ISO16001:2017, EN 62311:2008 FCC PART 15: EN : (50 g / 6 ms) EN : (5,9 g / 10 Hz - 2 khz) 40 C C, Głowica czujnika 40 C C, Moduł analizujący 200 lx lx Klasyfikacje ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ETIM 5.0 EC ETIM 6.0 EC UNSPSC :41:21 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia SYSTEMY WIZYJNE SICK 3

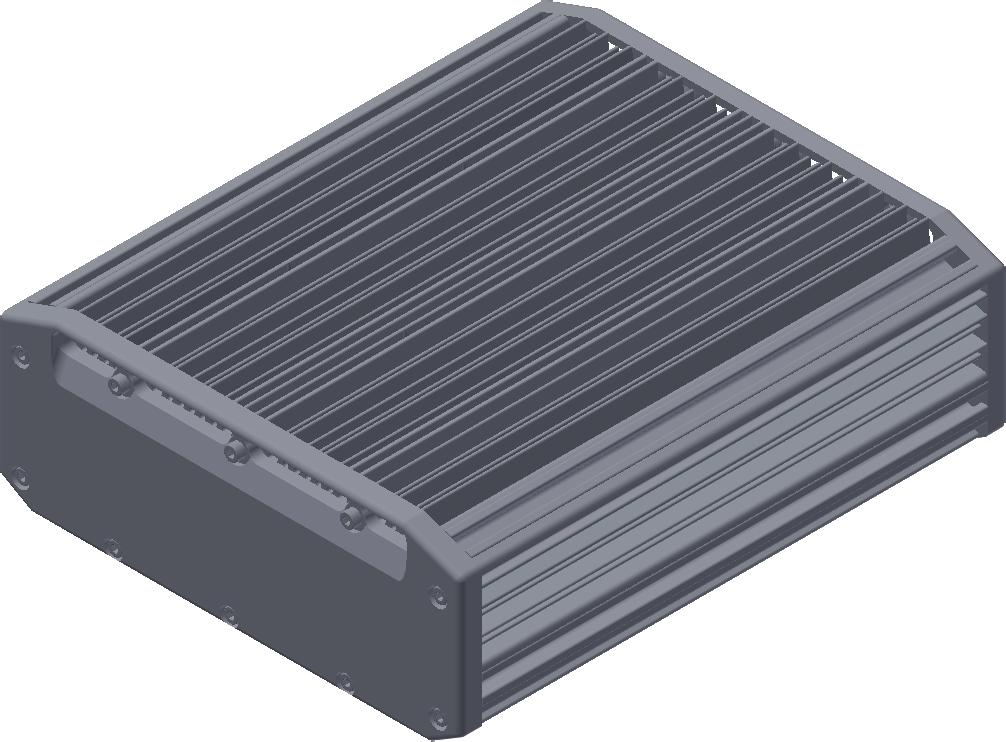

4 POWER CH- MENU SEL DVD A B C D E F H I J K L M N O P Q R S T Rysunek wymiarowy (Wymiary w mm) Moduł analizujący 276,9 10, ,7 258,9 10,19 91,3 3, , , ,48 6,4 0,25 1 M20, USB 2 M14, 6-pinów zasilanie elektryczne UE, 12/24 V 3 M14, 9 pinów interfejs maszyny (Kit C) 4 M14, 2 piny zewnętrzne zasilanie elektryczne (zarezerwowane, niewykonane) 5 M14, 4 piny dodatkowe wyjście alarmu 6 Bagnet, 10 pinów głowica czujnika, złącze żeńskie 7 Bagnet, 10 pinów głowica czujnika, złącze męskie 8 M14, 9 pinów VGA/dźwięk Monitor 40,8 1,61 57,1 2,25 26,2 1, ,3 1, ,35 R14 0,55 R20 0, , ,8 25, ,8 5,9 214,1 8, , ,4 6 0,24 4 SYSTEMY WIZYJNE SICK Karta charakterystyki online :41:21 Informacje mogą ulec zmianie bez powiadomienia

5 Głowica czujnika ,31 122,4 4,82 133,2 5, ,15 122,4 4,82 Wysokość montażowa (m) Uchwyt montażowy ( ) 1,0 1,2 1,4 1,6 1,8 2,0 2,2 2, Pole widzenia Installation angle h y Max. detection distance 90 x,y(0,0) z Δy Δx :41:21 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia SYSTEMY WIZYJNE SICK 5

6 A B C D E F Wysokość montażowa (m) Uchwyt montażowy ( ) Schemat elektryczny Kit A GND +Battery +Ignition +Discrete Signal Input (gear) +Discrete Signal Input (reserved) +Discrete Signal Input (reserved) 1,0 1,2 1,4 1,6 1,8 2,0 2,2 2, A Supply Power Sound Video (VGA) USB (wireless) Power Data H I J K L M N O P Q R S T Żaden zestaw nie zawiera klawiatury i zestawu przewodów Wysokość montażowa (m) Uchwyt montażowy ( ) 1,0 1,2 1,4 1,6 1,8 2,0 2,2 2, SYSTEMY WIZYJNE SICK Karta charakterystyki online :41:21 Informacje mogą ulec zmianie bez powiadomienia
