Ćwiczenie 5: WYKONANIE INSTALACJI monitoringu analogowego CCTV REGIONALNE CENTRUM EDUKACJI ZAWODOWEJ W BIŁGORAJU INSTALACJA URZĄDZEŃ ELEKTRONICZNYCH

Transkrypt

1 REGIONALNE CENTRUM EDUKACJI ZAWODOWEJ W BIŁGORAJU R C E Z w B I Ł G O R A J U INSTALACJA URZĄDZEŃ ELEKTRONICZNYCH Ćwiczenie 5: WYKONANIE INSTALACJI monitoringu analogowego CCTV Opracował mgr inż. Artur Kłosek Biłgoraj 2013

2

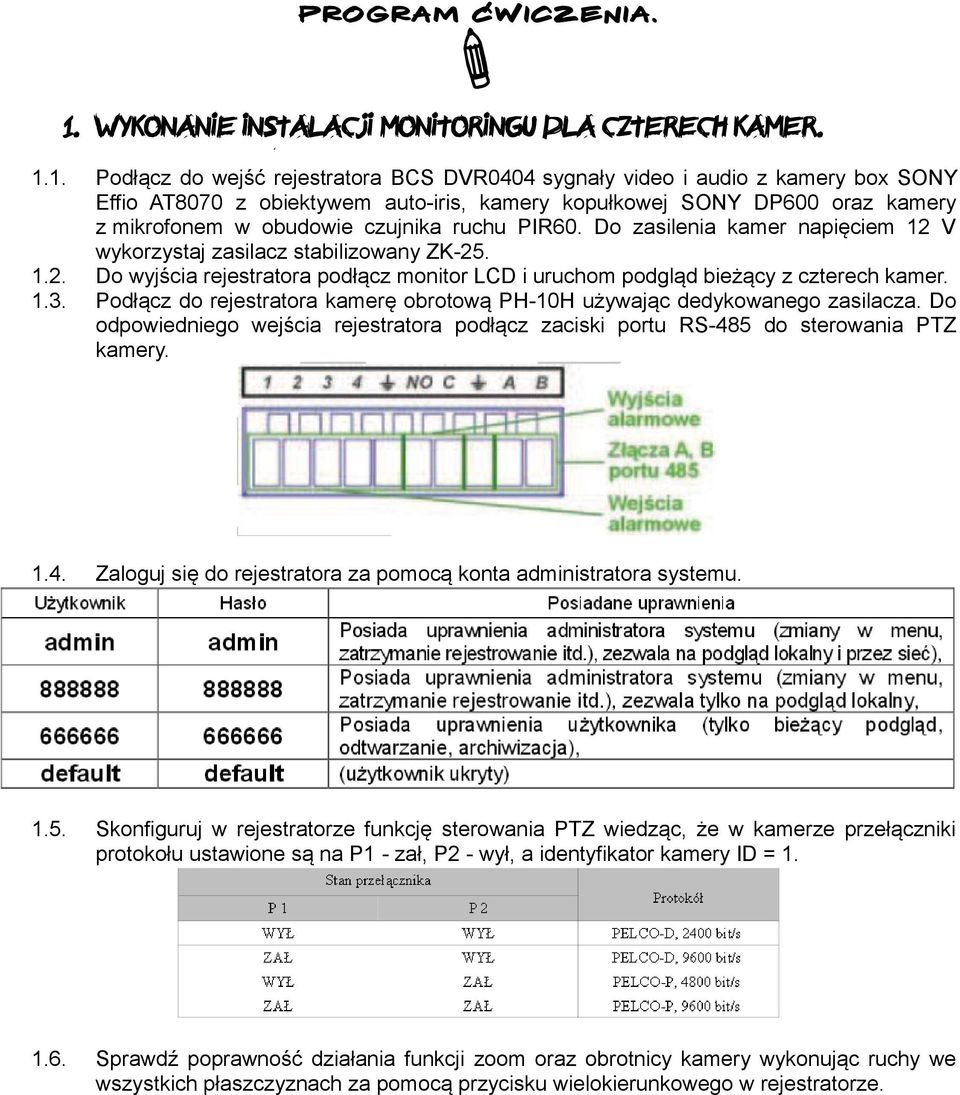

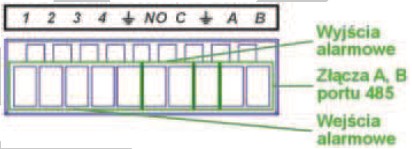

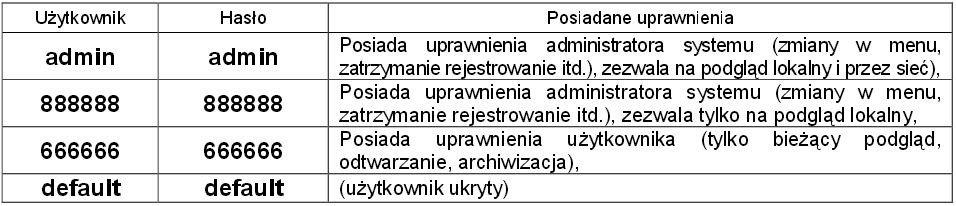

3 Program ćwiczenia. U 1. wykonanie Instalacji monitoringu dla czterech kamer Podłącz do wejść rejestratora BCS DVR0404 sygnały video i audio z kamery box SONY Effio AT8070 z obiektywem auto-iris, kamery kopułkowej SONY DP600 oraz kamery z mikrofonem w obudowie czujnika ruchu PIR60. Do zasilenia kamer napięciem 12 V wykorzystaj zasilacz stabilizowany ZK Do wyjścia rejestratora podłącz monitor LCD i uruchom podgląd bieżący z czterech kamer Podłącz do rejestratora kamerę obrotową PH-10H używając dedykowanego zasilacza. Do odpowiedniego wejścia rejestratora podłącz zaciski portu RS-485 do sterowania PTZ kamery Zaloguj się do rejestratora za pomocą konta administratora systemu Skonfiguruj w rejestratorze funkcję sterowania PTZ wiedząc, że w kamerze przełączniki protokołu ustawione są na P1 - zał, P2 - wył, a identyfikator kamery ID = Sprawdź poprawność działania funkcji zoom oraz obrotnicy kamery wykonując ruchy we wszystkich płaszczyznach za pomocą przycisku wielokierunkowego w rejestratorze.

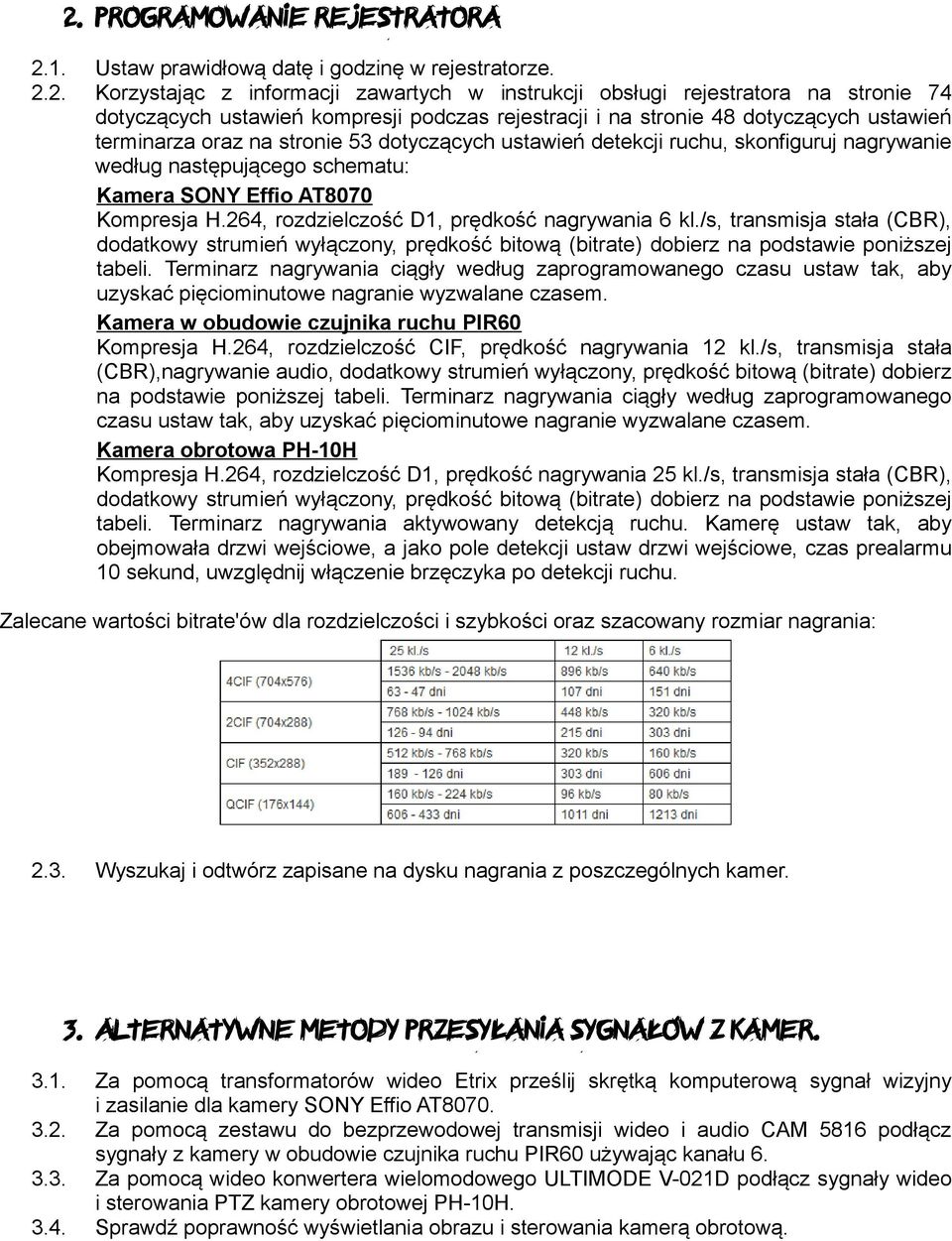

4 2. Programowanie rejestratora 2.1. Ustaw prawidłową datę i godzinę w rejestratorze Korzystając z informacji zawartych w instrukcji obsługi rejestratora na stronie 74 dotyczących ustawień kompresji podczas rejestracji i na stronie 48 dotyczących ustawień terminarza oraz na stronie 53 dotyczących ustawień detekcji ruchu, skonfiguruj nagrywanie według następującego schematu: Kamera SONY Effio AT8070 Kompresja H.264, rozdzielczość D1, prędkość nagrywania 6 kl./s, transmisja stała (CBR), dodatkowy strumień wyłączony, prędkość bitową (bitrate) dobierz na podstawie poniższej tabeli. Terminarz nagrywania ciągły według zaprogramowanego czasu ustaw tak, aby uzyskać pięciominutowe nagranie wyzwalane czasem. Kamera w obudowie czujnika ruchu PIR60 Kompresja H.264, rozdzielczość CIF, prędkość nagrywania 12 kl./s, transmisja stała (CBR),nagrywanie audio, dodatkowy strumień wyłączony, prędkość bitową (bitrate) dobierz na podstawie poniższej tabeli. Terminarz nagrywania ciągły według zaprogramowanego czasu ustaw tak, aby uzyskać pięciominutowe nagranie wyzwalane czasem. Kamera obrotowa PH-10H Kompresja H.264, rozdzielczość D1, prędkość nagrywania 25 kl./s, transmisja stała (CBR), dodatkowy strumień wyłączony, prędkość bitową (bitrate) dobierz na podstawie poniższej tabeli. Terminarz nagrywania aktywowany detekcją ruchu. Kamerę ustaw tak, aby obejmowała drzwi wejściowe, a jako pole detekcji ustaw drzwi wejściowe, czas prealarmu 10 sekund, uwzględnij włączenie brzęczyka po detekcji ruchu. Zalecane wartości bitrate'ów dla rozdzielczości i szybkości oraz szacowany rozmiar nagrania: 2.3. Wyszukaj i odtwórz zapisane na dysku nagrania z poszczególnych kamer. 3. Alternatywne metody przesyłania sygnałów z kamer Za pomocą transformatorów wideo Etrix prześlij skrętką komputerową sygnał wizyjny i zasilanie dla kamery SONY Effio AT Za pomocą zestawu do bezprzewodowej transmisji wideo i audio CAM 5816 podłącz sygnały z kamery w obudowie czujnika ruchu PIR60 używając kanału Za pomocą wideo konwertera wielomodowego ULTIMODE V-021D podłącz sygnały wideo i sterowania PTZ kamery obrotowej PH-10H Sprawdź poprawność wyświetlania obrazu i sterowania kamerą obrotową.

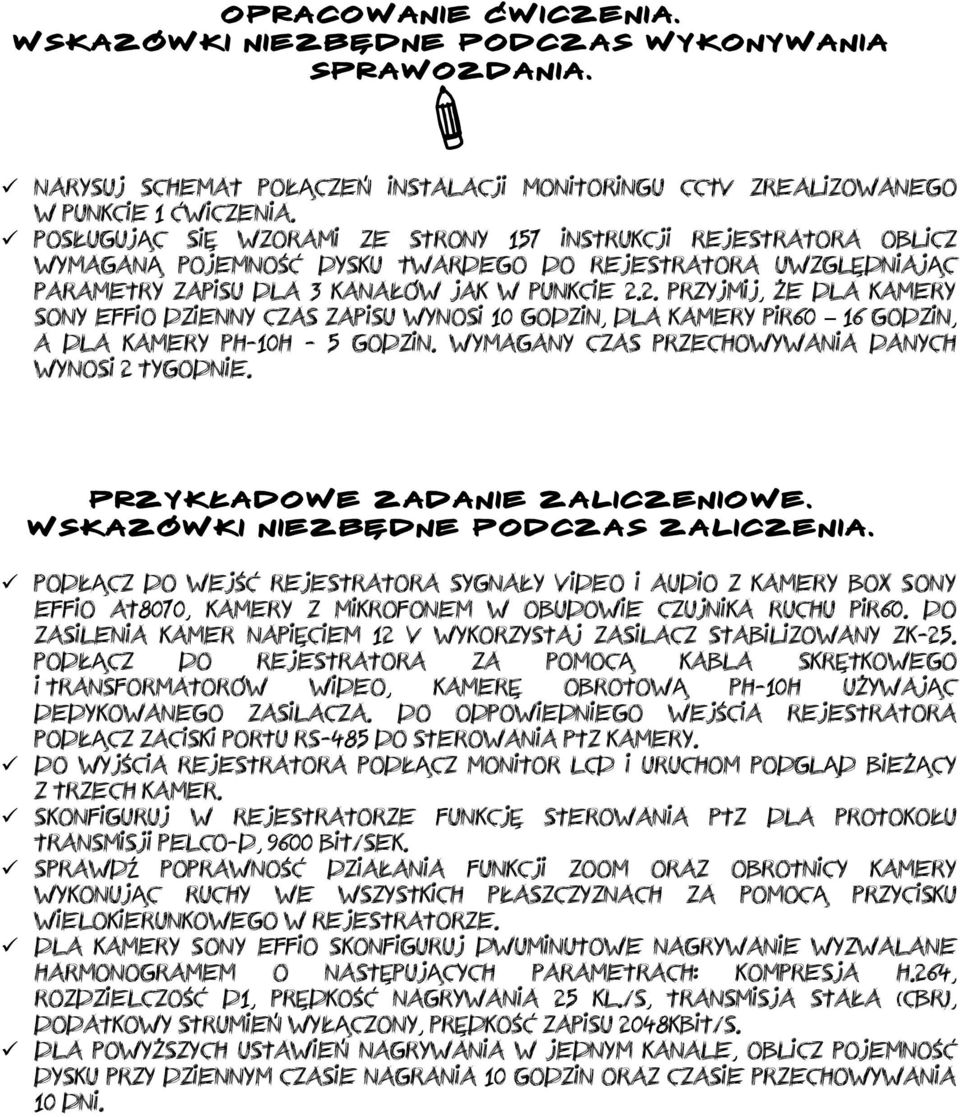

5 opracowanie ćwiczenia. wskazówki niezbędne podczas wykonywania sprawozdania. U Narysuj schemat połączeń instalacji monitoringu cctv zrealizowanego w punkcie 1 ćwiczenia. Posługując się wzorami ze strony 157 instrukcji rejestratora oblicz wymaganą pojemność dysku twardego do rejestratora uwzględniając parametry zapisu dla 3 kanałów jak w punkcie 2.2. Przyjmij, że dla kamery sony Effio dzienny czas zapisu wynosi 10 godzin, dla kamery PIR60 16 godzin, a dla kamery PH-10H - 5 godzin. Wymagany czas przechowywania danych wynosi 2 tygodnie. Przykładowe zadanie zaliczeniowe. wskazówki niezbędne podczas zaliczenia. Podłącz do wejść rejestratora sygnały video i audio z kamery box SONY Effio AT8070, kamery z mikrofonem w obudowie czujnika ruchu PIR60. Do zasilenia kamer napięciem 12 V wykorzystaj zasilacz stabilizowany ZK-25. Podłącz do rejestratora za pomocą kabla skrętkowego i transformatorów wideo, kamerę obrotową PH-10H używając dedykowanego zasilacza. Do odpowiedniego wejścia rejestratora podłącz zaciski portu RS-485 do sterowania PTZ kamery. Do wyjścia rejestratora podłącz monitor LCD i uruchom podgląd bieżący z trzech kamer. Skonfiguruj w rejestratorze funkcję sterowania PTZ dla protokołu transmisji PELCO-D, 9600 bit/sek. Sprawdź poprawność działania funkcji zoom oraz obrotnicy kamery wykonując ruchy we wszystkich płaszczyznach za pomocą przycisku wielokierunkowego w rejestratorze. Dla kamery SONY Effio Skonfiguruj dwuminutowe nagrywanie wyzwalane harmonogramem o następujących parametrach: Kompresja H.264, rozdzielczość D1, prędkość nagrywania 25 kl./s, transmisja stała (CBR), dodatkowy strumień wyłączony, prędkość zapisu 2048kbit/s. Dla powyższych ustawień nagrywania w jednym kanale, oblicz pojemność dysku przy dziennym czasie nagrania 10 godzin oraz czasie przechowywania 10 dni.
