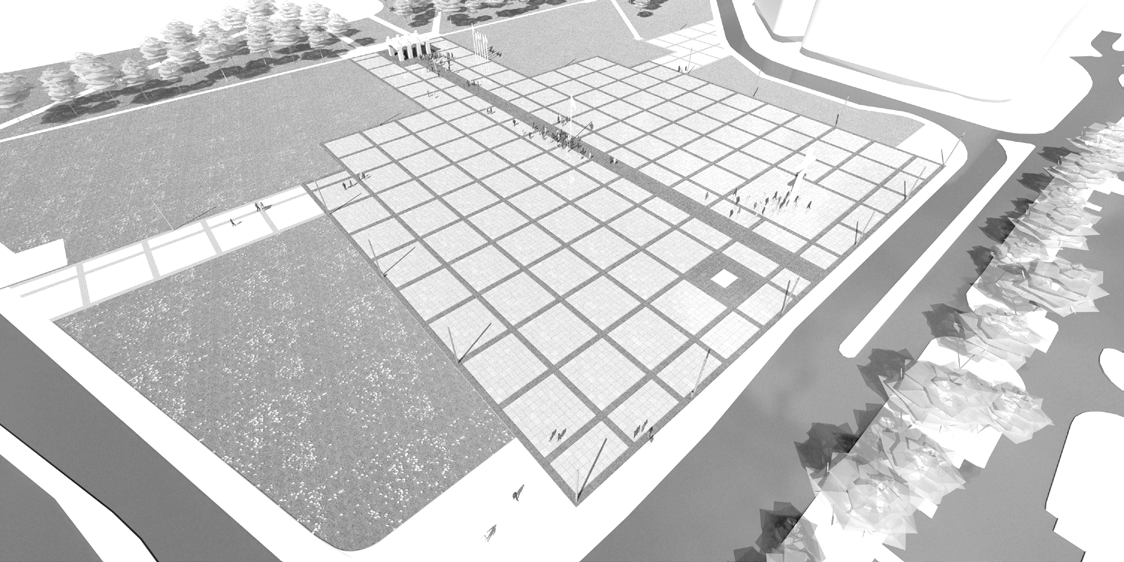

1 Projekt wymiany nawierzchni posadzki w Grobie Nieznanego Żołnierza w ramach zadania inwestycyjnego pn.. Przebudowa Placu Piłsudskiego Projekt wymiany nawierzchni w Grobie Nieznanego Żołnierza w ramach zadania inwestycyjnego pn.. Przebudowa Placu Piłsudskiego Działka nr 24/9 obręb położona w Warszawie dz. Śródmieście przy ulicy Królewskiej PROJEKT WYKONAWCZY TOM II / A / 1 PROJEKT DROGOWY Część opisowo - rysunkowa INWESTOR Miasto Stołeczne Warszawa Stołeczny Zarząd Rozbudowy Miasta ul. Senatorska 29/ Warszawa ul. Dereniowa 13/64B, Warszawa BIURO PROJEKTOWE OCA Architekci Sp. z o.o. ul. Nowogrodzka 42/ Warszawa biuro: ul. Indiry Gandhi 35/ Warszawa SPORZĄDZIŁ Projektant mgr inż. Wioletta Rusek MAZ/0356/POOD/08 Sprawdzający mgr inż. Jakub Krawczyk MAZ/0353/POOD/08 DATA: EGZEMPLARZ A OCA Architekci Sp. z o.o. ul. Nowogrodzka 42/ Warszawa biuro: ul. Indiry Gandhi 35/ Warszawa

2 ZAWARTOŚĆ PROJEKTU DROGOWEGO A. CZĘŚĆ OPISOWA Oświadczenie projektanta i sprawdzającego Przedmiot inwestycji Podstawa prawna opracowania Cel i zakres inwestycji w zakresie robót drogowych Opis stanu istniejącego Warunki gruntowo wodne Zakres prac projektowych Rozwiązania sytuacyjne Rozwiązania wysokościowe Odwodnienie Konstrukcja nawierzchni Roboty rozbiórkowe Przedmiar robót Informacja do Planu Bioz Uprawnienia i oświadczenie z Izb Budowlanych projektanta...9 B. CZĘŚĆ RYSUNKOWA...15

3 A. CZĘŚĆ OPISOWA 1. Oświadczenie projektanta i sprawdzającego Projektant i sprawdzający oświadczają że opracowanie: Projekt wymiany posadzki w Grobie Nieznanego Żołnierza w ramach zadania inwestycyjnego pn.. Przebudowa Placu Piłsudskiego - BRANŻA DROGOWA, jest wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu, któremu ma służyć. Warszawa, dn r Stanowisko: Imię i nazwisko: Uprawnienia: Podpis: Projektant: mgr inż. Wioletta Rusek Upr. do projektowania bez ograniczeń w specjalności drogowej nr MAZ/0356/POOD/08 nr ewid. Izb Bud. MAZ/BD/0134/09 Sprawdzający mgr inż. Jakub Krawczyk Upr. do projektowania bez ograniczeń w specjalności drogowej nr MAZ/0353/POOD/08 nr ewid. Izb Bud. MAZ/BD/0117/09 2

4 2. Przedmiot inwestycji Przedmiotem inwestycji jest rewitalizacja posadzki w Grobie Nieznanego Żołnierza w granicach opracowania A,B,C,D na działce ewid. nr 24/9 obręb w Warszawie przy ul. Królewskiej. 3. Podstawa prawna opracowania Mapa zasadnicza do celów projektowych w skali 1:500 wykonane przez firmę TRANS-GEO Tomasz Zasowski, Plac Zygmunta Starego 6a; Białobrzegi. Ustawa z dnia 7 lipca 1994 r. Prawo budowlane z późniejszymi zmianami. Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U r., Nr 75, poz. 690) z późniejszymi zmianami. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999r. w sprawie warunków jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. Nr 43 z 1999 roku, poz. 430). Normy i przepisy branżowe. 4. Cel i zakres inwestycji w zakresie robót drogowych Celem opracowania jest przedstawienie zakresu branży drogowej, jej celu, w ramach inwestycji wymiany posadzki wewnątrz Grobu Nieznanego Żołnierza. W ramach powyższego zadania jest: - wymiana istniejącej nawierzchni posadzki na płyty granitowe o wymiarach wskazanych w TOMIE I Plan Zagospodarowania Terenu, w celu poprawy estetycznej reprezentacyjnego miejsca w Warszawie; Płyty będą cięte na miejscu budowy lub na zamówienie u producenta; Zakres prac obejmuje: rozbiórkę istniejących płyt granitowych, zagęszczenie istniejącego podłoża, ułożenie nowej posadzki z płyt granitowych na podsypce piaskowej. 5. Opis stanu istniejącego Grób Nieznanego Żołnierza jest elementem reprezentacyjnym Placu Piłsudskiego. Istniejąca nawierzchnia posadzki grobu jest z płyt granitowych Warunki gruntowo wodne Ze względu na character miejsca nie wykonano wewnątrz grobu badań geologicznych. Omawiany obiekt zaliczono do pierwszej kategorii geotechnicznej. 3

5 6. Zakres prac projektowych 6.1. Rozwiązania sytuacyjne Krawędzie nawierzchni posadzki Grobu Nieznanego Żołnierza zostają bez zmian. Nawierzchnia posadzki objęta opracowaniem zostanie wymieniona na płyty granitowe o wymiarach wskazanych w TOMIE I Plan zagospodarowania terenu, koloru czarnego. Spoina pomiędzy płytami granitowymi wynosi 0,01m. Płyty granitowe będą pochodzenia europejskiego, płomieniowane. Płyty granitowe muszą być przygotowane zgodnie z normą PN-EN 1341:2003 Płyty z kamienia naturalnego do zewnętrznych nawierzchni drogowych. Wymagania i metody badań. Płyty zostaną wycięte na miejscu budowy lub zostaną zamówione i wycięte u producenta zgodnie z dokumentacją projektową. Zakres i forma ułożenia płyt granitowych została przedstawiona w TOMIE I Plan Zagospodarowania Terenu Rozwiązania wysokościowe W trakcie wymiany posadzki zostaną utrzymane istniejące rzędne wysokościowe Odwodnienie Przewiduje się odwodnienie powierzchniowe, za pomocą spadków poprzecznych i podłużnych Konstrukcja nawierzchni Zestawienie warstw konstrukcyjnych: Konstrukcja posadzki Grobu Nieznanego Żołnierza: - 0,05 0,08 m płyta granitowa wymiary wg TOMU I Plan Zagospodarowania Terenu - 0,03 m podsypka piaskowa - istniejąca konstrukcja 6.5. Roboty rozbiórkowe W celu wymiany posadzki grobu należy rozebrać istniejące płyty, a następnie wywieść poza teren budowy wskazany Wykonawcy przez Zamawiającego. Zakres rozbiórek został przedstawiony w opracowaniu TOM I. Część I Plan zagospodarowania terenu. 4

6 6.6. Przedmiar robót Zestawienie powierzchni: - powierzchnia posadzki grobu Nieznanego Żołnierza objęta rozbiórką (w granicach A, B, C, D ) 124 m2 - powierzchnia nowej posadzki grobu Nieznanego Żołnierza (w granicach A, B, C, D ) 124 m Informacja do Planu Bioz OPIS TECHNICZNY do informacji dotyczącej bezpieczeństwa i ochrony zdrowia, dla wymiany posadzki w Grobie Nieznanego Żołnierza w ramach zadania inwestycyjnego pn.. Przebudowa Placu Piłsudskiego 1) Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów. Zakres robót dla całego zamierzenia inwestycyjnego, polegającego na przebudowie Placu marsz. J. Piłsudskiego w Warszawie obszar grobu Nieznanego Żołnierza w zakresie branży drogowej obejmuje realizację: - rozbiórkę istniejącej konstrukcji nawierzchni posadzki z płyt granitowych; - ułożenie nowej posadzki z płyt granitowych. Przewiduje się następującą kolejność wykonywania prac związanych z realizacją budowlanego: - przygotowanie zaplecza budowy wraz z niezbędnym dojazdem do ulic istniejących, - roboty rozbiórkowe w zakresie istniejącej nawierzchni; - roboty ziemne związane z profilowaniem terenu pod nowe warstwy konstrukcyjne; - ułożenie nawierzchni z płyt granitowych na podsypce piaskowej; zamierzenia Zamierzenie budowlane zlokalizowane jest na działce: powierzchnia zamierzenia budowlanego A, B, C D 140,49 m2 teren inwestycji zlokalizowany jest pomiędzy ul. Królewską i Wierzbową, w dzielnicy Śródmieście w Warszawie 5

7 2) Wykaz istniejących obiektów budowlanych. Grób Nieznanego Żołnierza; W bezpośrednim sąsiedztwie znajduję się ul. Królewska i Wierzbowa oraz zabudowa po przeciwnej stronie ulic.. 3) Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Składowanie materiałów budowlanych przeznaczonych do wbudowania odbywać się będzie w obrębie terenu Placu Piłsudskiego, a częściowo dowożone będą bezpośrednio od dostawcy na budowę i zużywane na bieżąco. W planie organizacji pracy należy uwzględnić następujące rodzaje robót budowlanych, których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi, a w szczególności uderzenia elementów konstrukcji. Całość wykonania robót winna być zgodna z aktualnymi przepisami o budowie urządzeń elektrycznych (PBUE), o ochronie przeciwporażeniowej w urządzeniach elektroenergetycznych o napięciu do 1kV, oraz aktualnym zbiorem przepisów technicznych dotyczących projektowania i wykonawstwa robót elektrycznych. 4) Przewidywane zagrożenia występujące podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich występowania. Przewidywane zagrożenia to: wejście osób postronnych na teren realizacji budowy możliwość wypadku, możliwe okresowe zablokowanie ulicy Królewskiej i Wierzbowej, prace w zasięgu maszyn drogowych możliwość wypadku. 5) Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Ze względu na charakter warunków realizacji robót instruktaż ogólny musi być prowadzony przed przystąpieniem do pracy oraz instruktaż stanowiskowy osobny dla obsługi poszczególnych maszyn i urządzeń, które będą stosowane w trakcie budowy i musi obejmować następujące elementy: INSTRUKTAŻ OGÓLNY OBEJMUJĄCY: przekazanie pracownikom, jaki zakres i rodzaj robót będzie wykonywany w danym okresie, rozdział zadań i odpowiedzialności dla poszczególnych pracowników, zapoznanie pracowników z zagrożeniami mogącymi występować podczas realizacji robót, wyznaczenie stref zagrożeń, 6

8 zapoznanie pracowników z organizacją robót, oraz organizacją transportu materiałów i organizacją komunikacji, sprawdzenie i uzupełnienie w miarę potrzeb wyposażenia pracowników w sprzęt ochrony osobistej, oraz odzież ochronną itp. sprawdzenie sprawności i stanu technicznego sprzętu i narzędzi wykorzystywanych do wykonywania robót, przeszkolenie pracowników w zakresie posługiwania się sprzętem i narzędziami (w miarę potrzeb dotyczyć to będzie pracowników, którzy po raz pierwszy będą używać danego sprzętu), określenie zasad i sposobu zabezpieczenia terenu realizacji robót przed dostępem osób postronnych, instruktaż w zakresie przestrzegania zasad bhp dotyczących realizacji robót i używania sprzętu budowlanego. INSTRUKTAŻ STANOWISKOWY OBEJMUJE: sprawdzenie i uzupełnienie w miarę potrzeb wyposażenia pracowników w niezbędny dla poszczególnych pracowników na danym stanowisku, sprzęt ochrony osobistej, oraz odzież ochronną itp., sprawdzenie sprawności i stanu technicznego sprzętu i narzędzi, wykorzystywanych do wykonywania robót na danym stanowisku, zapoznanie pracownika (pracowników) z instrukcją obsługi urządzenia, do którego obsługi został przydzielony, przeszkolenie pracowników w zakresie posługiwania się sprzętem i narzędziami ze szczególnym zwróceniem uwagi na prawidłowość ich użytkowania, instruktaż w zakresie przestrzegania zasad bhp dotyczących używania powierzonego do użytkowania sprzętu budowlanego oraz sposobu sprawdzania jego sprawności i zabezpieczeń przed narażeniem zdrowia i życia w trakcie jego obsługi 6) Wskazanie środków technicznych i organizacyjnych, zapobiegających szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń a) Środki techniczne: sprzęt ochrony indywidualnej. narzędzia i sprzęt budowlany sprawny technicznie i wykorzystywany zgodnie z jego przeznaczeniem, instrukcja użytkowania i zasadami bhp. 7

9 tablice informacyjne oraz barierki lub taśmy uniemożliwiające wejście osobom postronnym podczas wykonywania robót. b) Środki organizacyjne: zabezpieczenie miejsca wykonywania robót przed dostępem osób postronnych, np. poprzez wygrodzenie miejsc robót folią biało-czerwoną, w trakcie realizacji robót musi być zapewniona komunikacja przejazd umożliwiający w każdej chwili ewakuację osób, ustalić z pracownikami harmonogramem realizacji poszczególnych elementów robót i terminarzem wykonywania prac o szczególnym zagrożeniu bezpieczeństwa, aby uczulić ich, aby w tym okresie zachowali szczególną ostrożność przy wykonywaniu zagrożonych czynności. robót nie wykonywać po zmroku, ani w warunkach złej widoczności, nie wykonywać prac dźwigiem, pomiary elektryczne powinny wykonywać dwie osoby, w tym co najmniej jedna z uprawnieniami do wykonywania pomiarów. UWAGA: Plan bezpieczeństwa i ochrony zdrowia na budowie sporządza się, jeżeli: 1. w trakcie budowy wykonywany będzie przynajmniej jeden z rodzajów robót bud. wymienionych w ust 2 art. 21 ustawy Prawo Budowlane lub 2. przewidywane roboty budowlane mają trwać dłużej niż 30 dni roboczych i jednocześnie będzie przy nich zatrudnionych, co najmniej 20 pracowników lub pracochłonność planowanych robót będzie przekraczać 500 osobodni. Przy projektowanym obiekcie występują okoliczności określone w Art 21 a Ustawy Prawo Budowlane i kierownik budowy jest zobowiązany do sporządzenia Planu BIOZ. 8

10 7. Uprawnienia i oświadczenie z Izb Budowlanych projektanta 9

11 10

12

13 12

14 13

15 14

16 B. CZĘŚĆ RYSUNKOWA 15

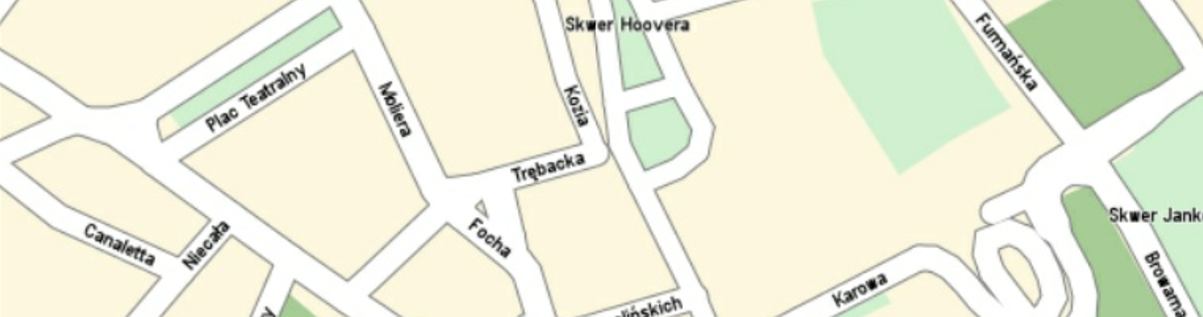

17 PLAN ORIENTACYJNY grób Nieznanego Żołnierza uwagi 1. Niniejszy rysunek należy rozpatrywać równolegle z pozostałymi rysunkami i częścią opisową architektury oraz projektami branżowymi. 2. Przed przystąpieniam do wykonywania prac oraz dokonywaniem zamówienia materiałów, należy: - dokładnie zapoznać się z pełną dokumentacją wykonawczą wszystkich branż; - skoordynować technologię wykonawania robót wszystkich branż; - dokonać wszystkich innych czynności, których konieczność wynika ze sztuki budowlanej, obowiązujących przepisów i należytej staranności; 3. Skutki bezpośrednie i pośrednie niestosowania się do powyższych zaleceń obciążają wyłącznie Generalnego Wykonawcę. 4. Rysunki warsztatowe wszelkich elementów i prac wykończeniowych oraz montażowych należy przedstawić Architektowi do akceptacji. 5. Wszelkie prace wykonane niezgodnie z dyspozycjami rysunków wykonawczych oraz uzgodnionych rysunków warsztatowych, nie będą odbierane i zostaną poddane rozbiórce oraz powtórnemu poprawnemu montażowi na koszt Generalnego Wykonawcy. 6. Przed dokonaniem zamówienia materiałów, Generalny Wykonawca jest zobowiązany przedstawićarchitektowi do akceptacji: - próbki wszystkich materiałów wykończeniowych; - próbki kolorów wszystkich elementów; dobór widocznych akcesoriów instalacyjnych 7. Wszelkie zmiany, które Generalny Wykonawca zdecyduje się wprowadzić, również te, które służą jedynie zmianie technologii, należy uzgodnićz Architektem. 8. Wszelkie prawa autorskie należą do pracownia OCA Architekci. projekt: LEGENDA: PROJEKT WYMIANY POSADZKI W GROBIE NIEZNANEGO ŻOŁNIERZA W RAMACH ZADANIA INWESTYCYJNEGO PN.."PRZEBUDOWA PLACU PIŁSUDSKIEGO" teren przebudowy na terenie Placu Piłsudskiego opracowanie w granicach A', B', C', D' inwestor: Miasto Stołeczne Warszawa - Stołeczny Zarząd Rozbudowy Mista ul.senatorska 29/ Warszawa adres inwestycji: Działki nr 24/28 obręb ; 24/9 obręb położonych w Warszawie gm. Śródmieście przy ulicy Królewskiej autor: OCA Architekci Sp. z o.o. ul. Nowogrodzka 42/ Warszawa projektant: mgr inż. WIOLETTA RUSEK upr. MAZ/0356/POOD/08 sprawdzający: mgr inż. JAKUB KRAWCZYK upr. MAZ/0353/POOD/08 branża: DROGOWA tytuł: data: numer: PLAN ORIENTACYJNY skala: r. 1:25000 PW-PD-01-01/01 wersja: Wszystkie prawa autorskie dotyczące tego rysunku są własnością pracowni OCA Architekci Sp. z o.o. Niniejszy rysunek jest wydany pod warunkiem, iż nie będzie kopiowany ani udostępniany bez zgodności z właścicielem praw autorskich.

18 32,87 1,5 10,25 naw. z płyt granitowych płyty należyciąć na wymiar wg opracowania TOM I; utrzymać istniejące rzędne wysokościowe Grób Nieznanego Żołnierza 33,17 2,95 odtworzenie chodnika nawierzchnia - kostka betonowa A 10 33,02 LEGENDA: granica opracowania A', B', C', D' oś saska krawędź placu zakończona krawężnikiem granitowym obniżonym, wg odrębnego opracowania krawędź chodników zakończona obrzeżem betonowym, wg odrębnego opracowania nawierzchnia placu z płyt granitowych o wym. 0,99x0,99x0,1m wg odrębnego opracowania nawierzchnia placu z płyt granitowych o wym. 0,49x0,49x0,1m wg odrębnego opracowania 33,27 4 oś saska naw. z płyt granitowych o wym. 0,49x0,49 m naw. z płyt granitowych o wym. 0,99x0,99 m rz. istn ,5 2 B B 38, , ,2 33, ,3 4,7 10,25 odtworzenie chodnika nawierzchnia - kostka betonowa A odtworzenie chodnika z kostki betonowej (typ kostki, jak istniejący), wg odrębnego opracowania odtworzenie chodnika z kruszywa łamanego (tłuczeń) wg odrębnego opracowania nawierzchnia wokół rzeźb z kostki granitowej o wym. 0,08x0,11 m, wg odrębnego opracowania nawierzchnia wewnątrz grobu Nieznanego Żołnierza z płyt granitowych, wymiary wg opracowania TOM I zieleń trawiasta do odtworzenia, wg odrębnego opracowania projektowane rzędne wysokościowe projektowane elementy infrastruktury wg odbębnego opracowania, nie objęte niniejszym projektem 33,05 odtworzenie nawierzchni z tłucznia łamanego (tłucznia) kostka granitowa uwagi 1. Niniejszy rysunek należy rozpatrywać równolegle z pozostałymi rysunkami i częścią opisową architektury oraz projektami branżowymi. 2. Przed przystąpieniam do wykonywania prac oraz dokonywaniem zamówienia materiałów, należy: - dokładnie zapoznać się z pełną dokumentacją wykonawczą wszystkich branż; - skoordynować technologię wykonawania robót wszystkich branż; - dokonać wszystkich innych czynności, których konieczność wynika ze sztuki budowlanej, obowiązujących przepisów i należytej staranności; 3. Skutki bezpośrednie i pośrednie niestosowania się do powyższych zaleceń obciążają wyłącznie Generalnego Wykonawcę. 4. Rysunki warsztatowe wszelkich elementów i prac wykończeniowych oraz montażowych należy przedstawić Architektowi do akceptacji. 5. Wszelkie prace wykonane niezgodnie z dyspozycjami rysunków wykonawczych oraz uzgodnionych rysunków warsztatowych, nie będą odbierane i zostaną poddane rozbiórce oraz powtórnemu poprawnemu montażowi na koszt Generalnego Wykonawcy. 6. Przed dokonaniem zamówienia materiałów, Generalny Wykonawca jest zobowiązany przedstawić Architektowi do akceptacji: - próbki wszystkich materiałów wykończeniowych; - próbki kolorów wszystkich elementów; dobór widocznych akcesoriów instalacyjnych 7. Wszelkie zmiany, które Generalny Wykonawca zdecyduje się wprowadzić, również te, które służą jedynie zmianie technologii, należy uzgodnićz Architektem. 8. Wszelkie prawa autorskie należą do pracownia OCA Architekci. projekt: PROJEKT WYMIANY POSADZKI W GROBIE NIEZNANEGO ŻOŁNIERZA W RAMACH ZADANIA INWESTYCYJNEGO PN.."PRZEBUDOWA PLACU PIŁSUDSKIEGO" opracowanie w granicach A', B', C', D' inwestor: Miasto Stołeczne Warszawa - Stołeczny Zarząd Rozbudowy Mista ul.senatorska 29/ Warszawa adres inwestycji: Działki nr 24/28 obręb ; 24/9 obręb położonych w Warszawie gm. Śródmieście przy ulicy Królewskiej autor: OCA Architekci Sp. z o.o. ul. Nowogrodzka 42/ Warszawa projektant: mgr inż. WIOLETTA RUSEK upr. MAZ/0356/POOD/08 sprawdzający: mgr inż. JAKUB KRAWCZYK upr. MAZ/0353/POOD/08 branża: DROGOWA tytuł: PLAN SYTUACYY data: skala: r. 1:500 numer: wersja: PW-PD-02-01/01 Wszystkie prawa autorskie dotyczące tego rysunku są własnością pracowni OCA Architekci Sp. z o.o. Niniejszy rysunek jest wydany pod warunkiem, iż nie będzie kopiowany ani udostępniany bez zgodności z właścicielem praw autorskich.

19 krawężnik granitowy o wym. 0,20x0,30 m na ławie bet. z oporem granica opracowania D-E Ogród Saski -0,02 B-B 0,00 granica opracowania A-H granica opracowania B'-C' bezpośredni teren grobu Nieznanego Żołnierza 10 2,5 10 projektowane elementy infrastruktury wg odrębnego opracowania, nie objęte niniejszym projektem projektowane elementy infrastruktury wg odrębnego opracowania, nie objęte niniejszym projektem granica opracowania A'-D' część centralna placu Piłsudskiego uwagi 1. Niniejszy rysunek należy rozpatrywać równolegle z pozostałymi rysunkami i częścią opisową architektury oraz projektami branżowymi. 2. Przed przystąpieniam do wykonywania prac oraz dokonywaniem zamówienia materiałów, należy: - dokładnie zapoznać się z pełną dokumentacją wykonawczą wszystkich branż; - skoordynować technologię wykonawania robót wszystkich branż; - dokonać wszystkich innych czynności, których konieczność wynika ze sztuki budowlanej, obowiązujących przepisów i należytej staranności; 3. Skutki bezpośrednie i pośrednie niestosowania się do powyższych zaleceń obciążają wyłącznie Generalnego Wykonawcę. 4. Rysunki warsztatowe wszelkich elementów i prac wykończeniowych oraz montażowych należy przedstawić Architektowi do akceptacji. 5. Wszelkie prace wykonane niezgodnie z dyspozycjami rysunków wykonawczych oraz uzgodnionych rysunków warsztatowych, nie będą odbierane i zostaną poddane rozbiórce oraz powtórnemu poprawnemu montażowi na koszt Generalnego Wykonawcy. 6. Przed dokonaniem zamówienia materiałów, Generalny Wykonawca jest zobowiązany przedstawićarchitektowi do akceptacji: - próbki wszystkich materiałów wykończeniowych; - próbki kolorów wszystkich elementów; dobór widocznych akcesoriów instalacyjnych 7. Wszelkie zmiany, które Generalny Wykonawca zdecyduje się wprowadzić, również te, które służą jedynie zmianie technologii, należy uzgodnićz Architektem. 8. Wszelkie prawa autorskie należą do pracownia OCA Architekci. projekt: PROJEKT WYMIANY POSADZKI W GROBIE NIEZNANEGO ŻOŁNIERZA W RAMACH ZADANIA INWESTYCYJNEGO PN.."PRZEBUDOWA PLACU PIŁSUDSKIEGO" opracowanie w granicach A', B', C', D' inwestor: Miasto Stołeczne Warszawa - Stołeczny Zarząd Rozbudowy Mista ul.senatorska 29/ Warszawa adres inwestycji: Działki nr 24/28 obręb ; 24/9 obręb położonych w Warszawie gm. Śródmieście przy ulicy Królewskiej autor: OCA Architekci Sp. z o.o. ul. Nowogrodzka 42/ Warszawa projektant: mgr inż. WIOLETTA RUSEK upr. MAZ/0356/POOD/08 sprawdzający: mgr inż. JAKUB KRAWCZYK upr. MAZ/0353/POOD/08 branża: DROGOWA tytuł: PRZEKRÓJ NORMALNY data: skala: r. 1:200 numer: wersja: PW-PD-03-01/01 Wszystkie prawa autorskie dotyczące tego rysunku są własnością pracowni OCA Architekci Sp. z o.o. Niniejszy rysunek jest wydany pod warunkiem, iż nie będzie kopiowany ani udostępniany bez zgodności z właścicielem praw autorskich.

20 uwagi Szczegół Warstwy konstrukcyjne wewnątrz grobu Nieznanego Żołnierza 5-8 cm - płyta granitowa o wym. wg opracowania TOM I 3 cm - podsypka piaskowa istniejąca konstrukcja 1. Niniejszy rysunek należy rozpatrywać równolegle z pozostałymi rysunkami i częścią opisową architektury oraz projektami branżowymi. 2. Przed przystąpieniam do wykonywania prac oraz dokonywaniem zamówienia materiałów, należy: - dokładnie zapoznać się z pełną dokumentacją wykonawczą wszystkich branż; - skoordynować technologię wykonawania robót wszystkich branż; - dokonać wszystkich innych czynności, których konieczność wynika ze sztuki budowlanej, obowiązujących przepisów i należytej staranności; 3. Skutki bezpośrednie i pośrednie niestosowania się do powyższych zaleceń obciążają wyłącznie Generalnego Wykonawcę. 4. Rysunki warsztatowe wszelkich elementów i prac wykończeniowych oraz montażowych należy przedstawić Architektowi do akceptacji. 5. Wszelkie prace wykonane niezgodnie z dyspozycjami rysunków wykonawczych oraz uzgodnionych rysunków warsztatowych, nie będą odbierane i zostaną poddane rozbiórce oraz powtórnemu poprawnemu montażowi na koszt Generalnego Wykonawcy. 6. Przed dokonaniem zamówienia materiałów, Generalny Wykonawca jest zobowiązany przedstawićarchitektowi do akceptacji: - próbki wszystkich materiałów wykończeniowych; - próbki kolorów wszystkich elementów; dobór widocznych akcesoriów instalacyjnych 7. Wszelkie zmiany, które Generalny Wykonawca zdecyduje się wprowadzić, również te, które służą jedynie zmianie technologii, należy uzgodnićz Architektem. 8. Wszelkie prawa autorskie należą do pracownia OCA Architekci. 5-8 cm - płyta granitowa o wym. wg opracowania TOM I 3 cm - podsypka piaskowa istniejąca konstrukcja projekt: PROJEKT WYMIANY POSADZKI W GROBIE NIEZNANEGO ŻOŁNIERZA W RAMACH ZADANIA INWESTYCYJNEGO PN.."PRZEBUDOWA PLACU PIŁSUDSKIEGO" opracowanie w granicach A', B', C', D' inwestor: Miasto Stołeczne Warszawa - Stołeczny Zarząd Rozbudowy Mista ul.senatorska 29/ Warszawa adres inwestycji: Działki nr 24/28 obręb ; 24/9 obręb położonych w Warszawie gm. Śródmieście przy ulicy Królewskiej autor: OCA Architekci Sp. z o.o. ul. Nowogrodzka 42/ Warszawa projektant: mgr inż. WIOLETTA RUSEK upr. MAZ/0356/POOD/08 sprawdzający: mgr inż. JAKUB KRAWCZYK upr. MAZ/0353/POOD/08 branża: DROGOWA tytuł: data: numer: SZCZEGÓŁ KONSTRUKCYJNY skala: r. 1:20 PW-PD-04-01/01 wersja: Wszystkie prawa autorskie dotyczące tego rysunku są własnością pracowni OCA Architekci Sp. z o.o. Niniejszy rysunek jest wydany pod warunkiem, iż nie będzie kopiowany ani udostępniany bez zgodności z właścicielem praw autorskich.
