1 PROJEKT BUDOWLANY Egz. 1 TEMAT PROJEKT REMONTU DACHU BUDYNKU SZKOŁY PODSTAWOWEJ W SKOWARCZU MIEJSCOWOŚĆ NR DZIAŁKI INWESTOR ul. Gdańska 9, Skowarcz brak Szkoła Podstawowa w Skowarczu DATA WYKONANIA Kwiecień 2010 SPECJALNOŚĆ ARCHITEKTURA SPECJALNOŚĆ PROJEKTANCI NR UPRAW. ARCHITEKTURA mgr inż. arch. TOMASZ KARPOWICZ PO/KK/238/ /2007/VIII mgr inż. arch. KAROLINA PILICHOWSKA - 1 -

2 ZAWARTOŚĆ OPRACOWANIA I. OŚWIADCZENIA, UPRAWNIENIA I ZAŚWIADCZENIA PROJEKTANTÓW II. OPIS TECHNICZNY 1. INFORMACJE OGÓLNE 1.1. Podstawa opracowania 1.2. Przedmiot opracowania 1.3. Opracowanie 1.4. Jednostka projektowa 1.5. Autorzy opracowania 2. OPIS OGÓLNY BUDYNKU 3. CHARAKTERYSTYCZNE PARAMETRY 4. PRACE REMONTOWE 5. UWAGI KOŃCOWE III. DOKUMENTACJA RYSUNKOWA INWENTARYZACJA Rys. 1. RZUT PODDASZY Rys. 2. PRZEKROJE A-A,B-B Rys. 3. PRZEKROJE C-C,D-D Rys. 4. RZUT DACHU PROJEKT BUDOWLANY Rys. 1. RZUT DACHU Rys. 2. PRZEKROJE A-A,B-B Rys. 3. PRZEKROJE C-C,D-D IV. INFORMACJA BIOZ - 2 -

3 I. OŚWIADCZENIA, UPRAWNIENIA I ZAŚWIADCZENIA PROJEKTANTÓW - 3 -

4 Tomasz Karpowicz Gdańsk, dnia roku Gdańsk Kowale ul. Aresa 19/2 Nr uprawnień budowlanych: PO/KK/238/2008 Oświadczenie projektanta W nawiązaniu do art.20 Ustawy Prawo budowlane z dnia 7 lipca 1994r. z późniejszymi zmianami, oświadczam, że niniejszy projekt budowlany: PROJEKT REMONTU DACHU BUDYNKU SZKOŁY PODSTAWOWEJ W SKOWARCZU został wykonany zgodnie z obowiązującymi przepisami i z zasadami wiedzy technicznej. PROJEKTANT mgr inż. arch. Tomasz Karpowicz - 4 -

5 - 5 -

6 - 6 -

7 II. OPIS TECHNICZNY - 7 -

8 1. INFORMACJE OGÓLNE 1.1. Przedmiot opracowania projekt remontu oraz wymiana pokrycia dachu budynku szkoły podstawowej w Skowarczu. Niniejsze opracowanie stanowi dokumentację budowlaną niezbędną do wykonania prac związanych z remontem budynku w zakresie niezbędnym dla wykonawców robót Podstawa opracowania umowa nr 1/ Opracowanie rysunki wykonano w technice cyfrowej przy pomocy programu AUTOCAD (Nr ser ). Wizualizacje oraz tekst w programie Microsoft Office (W ), CorelDraw (DR12WRX DZW) Jednostka projektowa Pracownia Architektury INSIGNIS Karolina Pilichowska Gdańsk, ul. M. Beniowskiego 17/6, REGON , NIP , tel Autorzy opracowania mgr inż. arch. Tomasz Karpowicz nr upr. proj. PO/KK/238/2008 mgr inż. arch. Karolina Pilichowska stud. arch. Aneta Trojanowska stud. arch. Marta Jedlikowska - 8 -

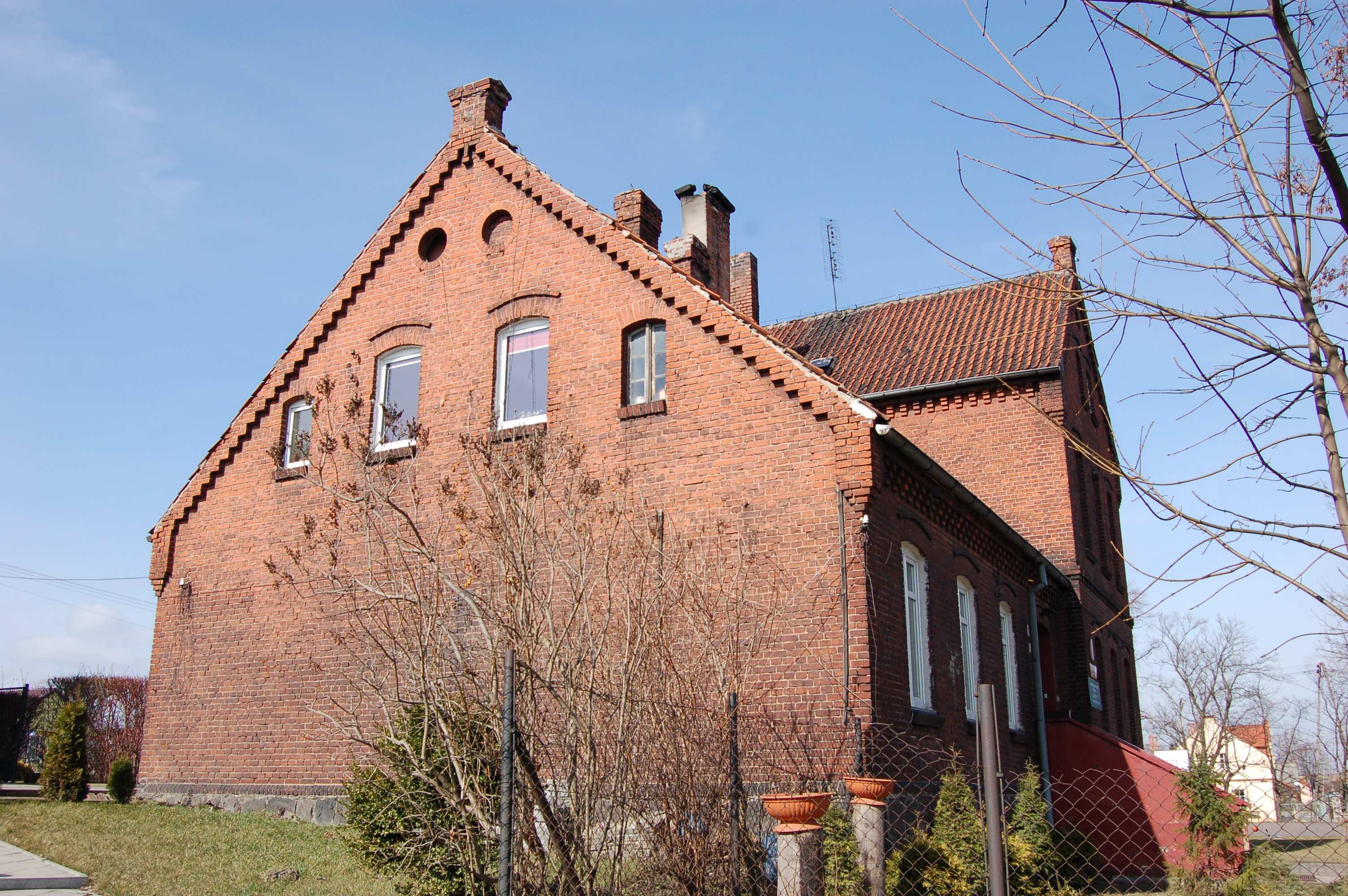

9 2. OPIS OGÓLNY BUDYNKU Budynek wolnostojący położony przy ul. Gdańskiej 9 w Skowarczu założony jest na planie dwóch prostokątów o wymiarach ok. 13,26 x 7,20 i 10,36 x 10,71m. Budynek posiada jedną kondygnację nadziemną, kondygnację w dolnej części dachu oraz poddasze nieużytkowe. Ściany budynku mają grubość około 44cm i wybudowane zostały z cegły pełnej. Dachy budynku są wielospadowe pokryte dachówką esówką. Dwa dachy dwuspadowe o różnych wysokościach ustawione do siebie prostopadle kalenicami. Dach północny o spadku połaci 44º i dach południowy o spadku połaci 42º. Dach jest nieocieplony. 3. CHARAKTERYSTYCZNE PARAMETRY Informacje o pracach budowlanych Prace polegają na remoncie dachu z wymianą pokrycia dachowego wraz z pracami towarzyszącymi (jak na przykład: wymiana uszkodzonych elementów więźby dachowej, obróbek blacharskich, wymiana rynien dachowych, wymiana łat i kontrałat, miejscowa naprawa tynków, przemurowanie kominów itp.). Nowe dachówki stosowane przy remoncie muszą być jak najbardziej zbliżone do oryginału. Przy wyborze należy uwzględnić takie parametry jak rodzaj dachówki - dachówka esówka, wymiary i parametry ciężkości oraz kolor pomarańczowy. Wymiana pokrycia dachu winna być wykonana w jednym kompletnym systemie dachowym gwarantującym wymaganą trwałość, szczelność i bezpieczeństwo. Konstrukcja (parametry) pozostają bez zmian. Dane techniczne: Powierzchnia zabudowy: 206 m2 Więźba dachowa w ogólnie dobrym stanie. Wymiary elementów konstrukcyjnych wg rysunków przekroi. Informacja o wpisie do rejestru zabytków. Obiekt nie jest wpisany do rejestru zabytków. Zagadnienia ochrony środowiska. - Projektowany remont nie ma wpływu pogarszającego stan środowiska; - Projektowane materiały do realizacji remontu należą do grupy materiałów ekologicznych i naturalnych; - W trakcie prac remontowych należy dbać o nie wprowadzanie do gruntu jakichkolwiek odpadów, substancji szkodliwych i zanieczyszczeń. Przeznaczenie i program użytkowy, charakterystyczne parametry: Remont dotyczy jedynie wymiany uszkodzonych elementów więźby dachowej i pokrycia dachowego na podobne do istniejącego i nie powoduje żadnych zmian funkcjonalnych, programowych, oraz parametrów i danych technicznych takich jak powierzchnia zabudowy, kubatura, gabaryty budynków, długość, szerokość, wysokości gzymsów, okapów, kalenic

10 Forma architektoniczna i funkcja obiektu budowlanego, sposób dostosowania do krajobrazu i otaczającej zabudowy. Forma architektoniczna nie ulega zmianie. Uwagi dotyczące konstrukcji. (szczegóły w proj. konstr.) Remont dachu polega na wymianie uszkodzonych elementów więźby dachowej i pokrycia dachowego wraz z łatami. Pokrycie dachów będzie wymieniane na ten sam typ tj. dachówkę ceramiczną typu esówka o podobnym ciężarze. Przemurowania istniejących kominów oraz naprawa i uzupełnienie tynków. Prace remontowe winny być prowadzone pod nadzorem. W przypadkach stwierdzenia zniszczenia biologicznego lub mechanicznego elementu konstrukcyjnego należy go całkowicie lub częściowo wymienić. Jednocześnie celem niniejszego opracowania nie są opinie, analizy, ekspertyzy i ocena stanu technicznego dotyczące pozostałej części konstrukcji budynku. 4. PRACE REMONTOWE Pokrycie dachowe jest w złym stanie. Dachówki uległy korozji atmosferycznej i z łatwością się kruszą. Brak izolacji w postaci papy na deskowaniu pełnym lub folii wstępnego krycia wpływa bardzo niekorzystnie na szczelność istniejącego pokrycia dachowego oraz narażeniem więźby dachowej i stropów poniżej na zawilgocenia z widocznymi śladami uszkodzenia. Po zdjęciu dachówek należy ocenić stan elementów konstrukcyjnych więźby dachowej, a elementy zniszczone należy wymienić na nowe lub uzupełnić zniszczony fragment. Do wykonania nowego pokrycia remontowanego dachu należy zastosować dachówkę identyczną jak dotychczas stosowaną, tj. dachówkę ceramiczną typu esówka. Zaleca się zastosowanie dachówek znanych i sprawdzonych producentów (np. Wienerberger, Creaton, Rupp Ceramika, Koramic, Pfleiderer, Röben), którzy udzielają co najmniej 30-latniej gwarancji na swoje produkty. Wybrany system pokrycia dachowego powinien posiadać w swej ofercie dachówki specjalne tj.: kalenicowe, gąsiory, szczytowe, wentylacyjne oraz ze stopniami. Ponadto producent powinien oferować komplet nieceramicznych akcesoriów i dodatków (taśmy uszczelniające, membrany, płotki, ławy i stopnie kominiarskie) i materiałów pomocniczych do wykonania kompletnego pokrycia. Szczegóły usytuowania ww. elementów podano w części graficznej. Po wyborze producenta przez wykonawcę i inwestora typ i kolor dachówki należy uwzględnić na miejscu z projektantem! Należy zastosować membranę systemową zależną od parametrów dachówki, a w szczególności charakterystycznego dla wybranego producenta dachówki nachylenia dopuszczalnego. Wybór typu membrany, izolacji powinien być potwierdzony danymi od wybranego producenta w zakresie dopuszczalnego kąta nachylenia połaci. Wybór membrany ma istotny wpływ na ostateczną szczelność dachu. Należy wykonać pełne deskowanie więźby dachowej pokryte papą. Na nim projektuje się folię wg warstw umieszczonych w części rysunkowej. Następnie

11 projektuje się równolegle do krokwi kontrłaty dostosowane do rozstawu krokwi, przymocowane do deskowania oraz łaty o wymiarach np.: 40mm x 60mm w rozstawie max.30 cm. Rozstaw osiowy i wymiar łat należy dostosować do wybranej dachówki, kąta nachylenia połaci dachowej i długości krokwi. Podczas wymiany łat należy sprawdzać stan techniczny innych elementów drewnianych. W przypadku stwierdzenia zniszczenia drewna przez grzyb lub innego, należy dalsze postępowanie skonsultować z projektantem konstrukcji. Nowe łaty należy zaimpregnować preparatem przeciwgrzybicznym, owadobójczym oraz ognioochronnym np. OGNIOCHRON. Dach oraz strop nad częścią południową i północną należy ocieplić wełną mineralną o gr. 12cm i zabezpieczyć folią o parametrach wskazanych w części rysunkowej. Na istniejącą podłogę w części północnej budynku należy ułożyć drewniane legary o wymiarach 10x16cm w rozstawie co około 80cm. Pomiędzy legarami ułożyć wełnę mineralną i nabić deski podłogowe na górną powierzchnię legarów. Należy wykonać obróbki blacharskie okapów, koszy, ścianek szczytowych, kominów, przewodów wentylacyjnych. Zastosować blachy gr 0.7mm galwanicznie ocynkowanej z obustronna powłoką w kolorze czerwonobrązowym. Kominy należy przemurować w częściach szczytowych oraz wyrównać wysokość kominów przyległych. Wszystkie kominy należy otynkować i pomalować w kolorze zbliżonym do koloru dachówki. Rynny i rury spustowe. Zaleca się sprawdzenie stanu technicznego i drożności istniejących rynien i rur spustowych. W razie zniszczeń lub niedrożności elementów należy je wymienić na nowe. W przypadku wymiany zachować prawidłowe przekroje, spadki, a także zgodność wymiarową i kolorystyczną z istniejącymi elementami. Zalecana średnica rynien 12-15cm, spadki 0,5-2% Ponadto: Sprawdzić rozmieszczenie, wymiary, rodzaje połączeń. Po pracach należy wykonać : Sprawdzenie ciągłości galwanicznej oraz pomiary rezystencji uziemienia. Należy wykonać protokół badań urządzenia piorunochronnego. Należy wymienić istniejące okna połaci dachowych na nowe przedstawione w części rysunkowej. Zaproponowano następujące typy okien: - Velux GZL 1059BM08 o wymiarach 78x98 okno dachowe - Velux VLT o wymiarach 45x73 cm wyłaz dachowy. Istniejący właz na strych należy wymienić na nowy z klapą otwieraną w dół i rozkładaną drabiną. Wymiana instalacji odgromowej przełożenie oraz wykonanie nowych zwodów. - Zwody poziome

12 Wzdłuż krawędzi oraz kalenic obu dachów ceramicznych poprowadzony zostanie zwód poziomy niski wykonany drutem FeZn Ø 8mm mocowany za pomocą uchwytów gąsiorowych (do kalenic) oraz uchwytów dachówkowych. Do zwodów poziomych należy także połączyć wszystkie elementy metalowe znajdujące sie na dachu ławy kominiarskie, rynny itp. - Zwody pionowe Część dachu nie objęta zasięgiem ochrony zwodów poziomych (kominy) chroniona jest przez zwody pionowe w postaci iglic wyprowadzonych na wysokość 0,8 m ponad górne krawędzie kominów. - Przewody odprowadzające. Jako połączenie zwodów z uziomem budynku dla każdego z dachów ceramicznych przewidziano przewody odprowadzające wykonane z drutu FeZn Ø 8 mm montowanych na uchwytach mocowanych do ściany (cegła). - Złącze kontrolne Na każdym z przewodów odprowadzających umieszczone zostanie złącze kontrolne. Złącza montować na wysokości 1,50 m nad poziomem gruntu. - Przewody uziemiające. Przewody uziemiające na odcinku złącze kontrolne uziom, wykonane zostaną bednarka FeZn 30x4 mm. Połączenia tych przewodów z uziomem należy wykonać jako spawane lub zaprasowywane. - Uziom. Należy dokonać sprawdzenia stanu mechanicznego oraz pomiaru parametrów uziomu otokowego, a w przypadku jego braku lub niewłaściwych parametrów należy wykonać wzdłuż ścian budynku nowy uziom otokowy bednarka FeZn 30x4 mm na głębokości nie mniejszej niż 0,6 m w odległości nie mniejszej niż 1,0 m od krawędzi budynku. Projektowane części uziomu należy na jego końcach połączyć z istniejącym uziomem pozostałych części budynku. W przypadku braku odpowiednich parametrów rezystancji uziom należy uzupełnić dodatkowymi szpilkami. Wyposażenie instalacyjne. Budynek wyposażony jest w instalacje z sieci miejskich: C.O. Wod-kan. Gazową Elektryczną W budynku zrealizowane jest w pełni wyposażenie instalacyjne w osprzęt sanitarny. Budynek posiada wentylację grawitacyjną. Warunki ochrony p.poż. Projektowana wymiana pokrycia dachowego nie zmienia warunków ochrony p.poż. budynku. Zastosowano impregnację wymienianych elementów drewnianych oraz impregnację wszystkich elementów drewnianych więźby dachowej środkiem ogniochronnym typu Ogniochron

13 Ustalenia dodatkowe: - przed rozpoczęciem robót należy zabezpieczyć elewację, przed uszkodzeniami w trakcie remontu dachu. - stosowane materiały budowlane, elementy oraz materiały powinny posiadać świadectwa potwierdzające dopuszczenie ich do stosowania w budownictwie na terenie Polski; - prace budowlano montażowe należy prowadzić zgodnie z Warunkami technicznymi wykonywania i odbioru robót budowlano montażowych. 5. UWAGI KOŃCOWE Niniejszy projekt jest chroniony prawem autorskim Dokonywanie jakichkolwiek zmian względem projektu bez zgody projektanta jest zabronione. Kopiowanie niniejszej dokumentacji lub jej części bez zgody projektanta jest zabronione. Wszelkie zmiany względem projektu należy konsultować z projektantem. W przypadku jakichkolwiek niejasności dotyczących projektu lub niniejszej dokumentacji należy kontaktować się z projektantem. Wszystkie zastosowane materiały budowlane muszą posiadać pozytywne świadectwo ITB oraz atesty zdrowotne PZH i być ujęte w aktualnych wykazach materiałów budowlanych opracowanych przez Zakład Higieny Komunalnej PZH w Warszawie. Wszystkie prace budowlane należy wykonywać zgodnie z zasadami sztuki budowlanej oraz warunkami bhp i pod uprawnionym nadzorem. Wszystkie prace instalacyjne wynikające z zakresu niniejszego opracowania powinny być wykonane przez wykwalifikowany i posiadający wymagane uprawnienia i personel zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlanych, cz. D Roboty instalacyjne. - Instalacje elektryczne i piorunochronne w budynkach użyteczności publicznej" oraz obowiązującymi normami. Wszystkie połączenia rozłączne instalacji zwodów i przewodów odprowadzających zabezpieczyć przed korozja warstwa wazeliny technicznej bezkwasowej lub smaru stałego. Po wykonaniu instalacji należy dokonać pomiarów zgodnie z obowiązującymi przepisami i normami, a ich wyniki przedstawić Inwestorowi. Zastosowane wyroby winny mieć aktualne świadectwa dopuszczenia do stosowania, a wyroby objęte wykazem stanowiącym załącznik do Rozporządzenia Rady Ministrów z r. (Dz. Ustaw nr 5 z 2000 r.) certyfikaty na znak bezpieczeństwa B. mgr inż. arch. Karolina Pilichowska mgr inż. arch. Tomasz Karpowicz

14 III. DOKUMENTACJA RYSUNKOWA

15 INWENTARYZACJA

16 PROJEKT BUDOWLANY

17 IV. INFORMACJA BIOZ

18 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA TEMAT MIEJSCOWOŚĆ NR DZIAŁKI INWESTOR PROJEKT REMONTU DACHU BUDYNKU SZKOŁY PODSTAWOWEJ W SKOWARCZU ul. Gdańska 9, Skowarcz brak Szkoła Podstawowa w Skowarczu DATA WYKONANIA Kwiecień 2010 SPECJALNOŚĆ ARCHITEKTURA SPECJALNOŚĆ PROJEKTANCI NR UPRAW. ARCHITEKTURA mgr inż. arch. TOMASZ KARPOWICZ PO/KK/238/ /2007/VIII

19 GDAŃSK KWIECIEŃ 2010 R. Uwaga ogólna Stosować bezwzględnie wszystkie przepisy wewnętrzne, zalecenia i wytyczne przekazane przez właściciela obiektu. Przedmiot opracowania PROJEKT REMONTU DACHU BUDYNKU SZKOŁY PODSTAWOWEJ W SKOWARCZU. Zakres zamierzenia inwestycyjnego Prace polegają na remoncie dachu z wymianą pokrycia dachowego wraz z pracami towarzyszącymi (jak na przykład: wymiana uszkodzonych elementów więźby dachowej, obróbek blacharskich, wymiana rynien dachowych, wymiana łat i kontrałat, miejscowa naprawa tynków, przemurowanie kominów itp.). Nowe dachówki stosowane przy remoncie muszą być jak najbardziej zbliżone do oryginału. Przy wyborze należy uwzględnić takie parametry jak rodzaj dachówki - dachówka esówka, wymiary i parametry ciężkości oraz kolor pomarańczowy. Wymiana pokrycia dachu winna być wykonana w jednym kompletnym systemie dachowym gwarantującym wymaganą trwałość, szczelność i bezpieczeństwo. Konstrukcja (parametry) pozostają bez zmian. Przewidywane zagrożenia Przy realizacji zadania inwestycyjnego przewiduje się następujące zagrożenia: - upadek materiału budowlanego lub sprzętu z wyższych kondygnacji; - upadek pracowników z wysokości; - pożar, zalanie, itp.; - niewłaściwy sposób magazynowania materiałów skutkujący katastrofą budowlaną; - nieodpowiednia jakość użytych materiałów skutkująca katastrofą budowlaną; - błędy wykonawcze (w tym w odczycie projektu) skutkujące katastrofą budowlaną; -awarie sprzętu skutkujące katastrofą budowlaną, zranieniem pracowników, porażeniem prądem, itp.; - kolizje środków transportu na placu budowy;

20 - przebywanie osób postronnych, niezwiązanych z przedsięwzięciem budowlanym, na terenie budowy. Sposoby instruktażu pracowników Przed przystąpieniem do prac związanych z zadaniem inwestycyjnym należy poinstruować pracowników na temat zagrożeń wynikających z zakresu prac, zaznajomić ich z przewidywanymi zagrożeniami oraz ze sposobem ich zapobiegania. Przez cały okres zamierzenia inwestycyjnego należy przypominać robotnikom o niebezpieczeństwach wynikających z robót, które będą wykonywać. Do pracy należy dopuszczać jedynie osoby posiadające odpowiednie kwalifikacje i przygotowanie. Ponadto w trakcie realizacji powyższego zadania inwestycyjnego musi być zapewnione przestrzeganie ogólnych przepisów bezpieczeństwa i higieny pracy zawartych w Rozporządzeniu MP i PS z dnia roku. Wskazanie środków zapobiegawczych W celu likwidacji lub zmniejszenia mogących wystąpić zagrożeń podczas realizacji powyższego zadania inwestycyjnego proponuje się podjęcie następujących środków zapobiegawczych: - oznakowanie tymczasowej drogi ewakuacyjnej; - oznakowanie i zabezpieczenie stref niebezpiecznych; - posiadanie gaśnic podręcznych znajdujących się w dobrze oznakowanym i dostępnym miejscu na budowie; - posiadanie przez robotników podstawowego sprzętu bhp jak kaski, ubiór ochronny, rękawice, itp.; - posiadanie przez kierownika budowy podstawowego sprzętu reanimacyjnego ratującego życie, apteczki, itp.; - stosowanie materiałów budowlanych oraz wykorzystywanie sprzętu dopuszczonego do stosowania oraz posiadającego odpowiednie atesty; - ograniczenie wstępu na plac budowy jedynie do osób do tego przygotowanych (odpowiednie szkolenia, sprawność fizyczna, stan zdrowia, wyposażenie i ubiór, itd.) oraz do osób, których przebywanie jest konieczne dla procesu budowy;

21 - przechowywanie w stałym miejscu (biuro kierownika budowy) i udostępnianie dokumentacji budowy oraz instrukcji obsługi maszyn i urządzeń, bhp, pierwszej pomocy, itp.; - konsultacje z projektantem konstrukcji wszelkich niebezpiecznych robót budowlanych (nadzór budowlany), zlecenie wykonania projektów wykonawczych. Zastrzeżenia i uwagi końcowe Niniejsze opracowanie wskazuje zagrożenia i podstawowe informacje ich likwidacji lub zmniejszania podczas realizacji zadania inwestycyjnego. Wymaga ono jednak pełnej akceptacji bądź weryfikacji przez kierownika budowy (lub osoby odpowiedzialnej za bezpieczeństwo podczas budowy). W tym celu opracowanie niniejsze wymaga autoryzacji kierownika budowy przed rozpoczęciem prac. Zabezpieczenia ludzi przed powyższymi zagrożeniami należy określić w Planie bezpieczeństwa i ochrony zdrowia, który powinien być sporządzony przez kierownika budowy zgodnie z ustawą z dnia 7 lipca 1994r. Prawo Budowlane (Dz. U. z 2000r nr 106 poz z późniejszymi zmianami). Zakres i formę Planu bezpieczeństwa i ochrony zdrowia określa Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r(Dz.U.z2003r.nr120poz.1126). W Planie bezpieczeństwa i ochrony zdrowia należy uwzględnić wszystkie zagrożenia, także te wymienione w innych projektach realizowanych w ramach wspólnego pozwolenia na budowę lub wspólnego zgłoszenia zamiaru wykonania robót budowlanych. mgr inż. arch. Tomasz Karpowicz
