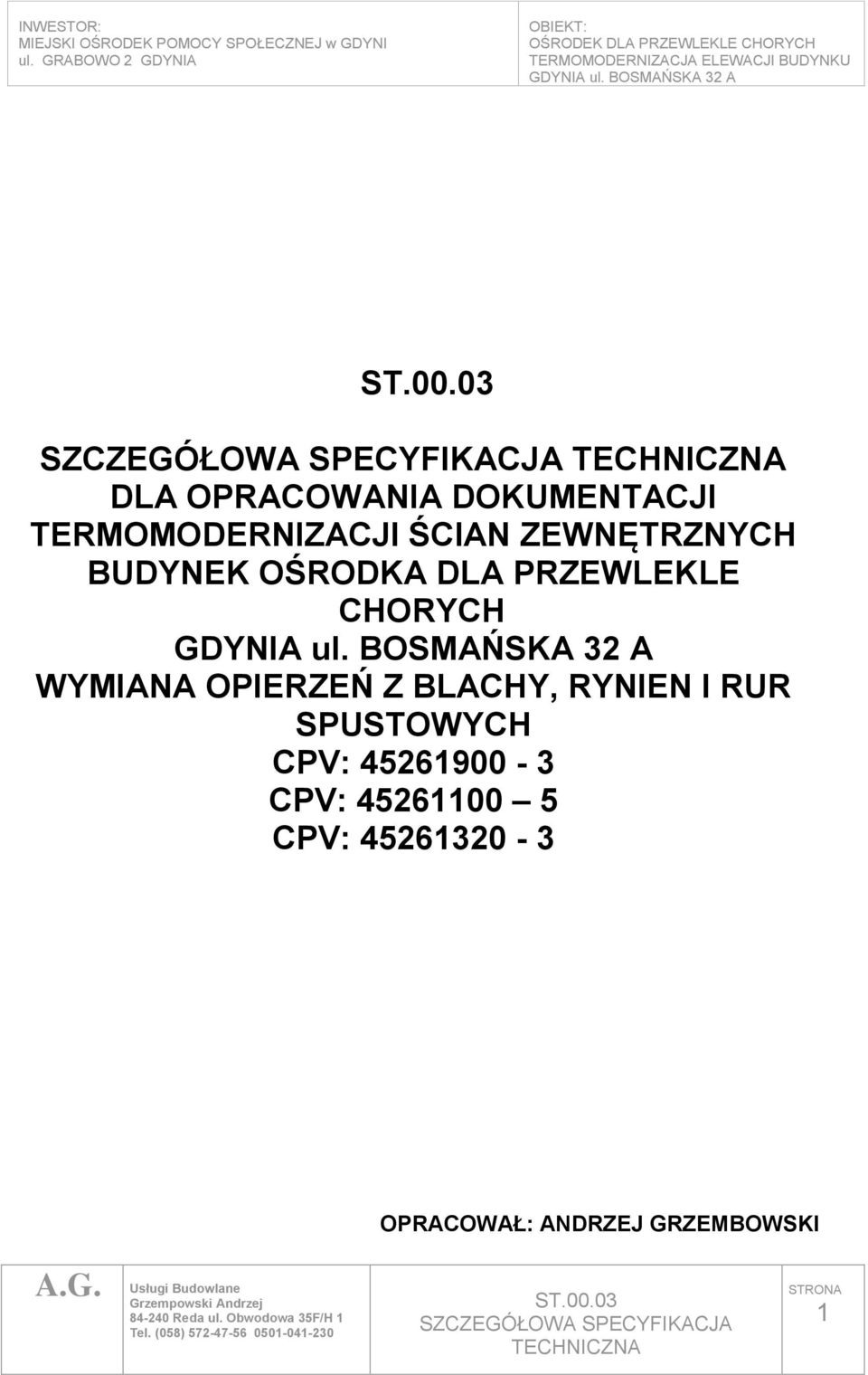

1 DLA OPRACOWANIA DOKUMENTACJI TERMOMODERNIZACJI ŚCIAN ZEWNĘTRZNYCH BUDYNEK OŚRODKA DLA PRZEWLEKLE CHORYCH WYMIANA OPIERZEŃ Z BLACHY, RYNIEN I RUR SPUSTOWYCH CPV: CPV: CPV: OPRACOWAŁ: ANDRZEJ GRZEMBOWSKI 1

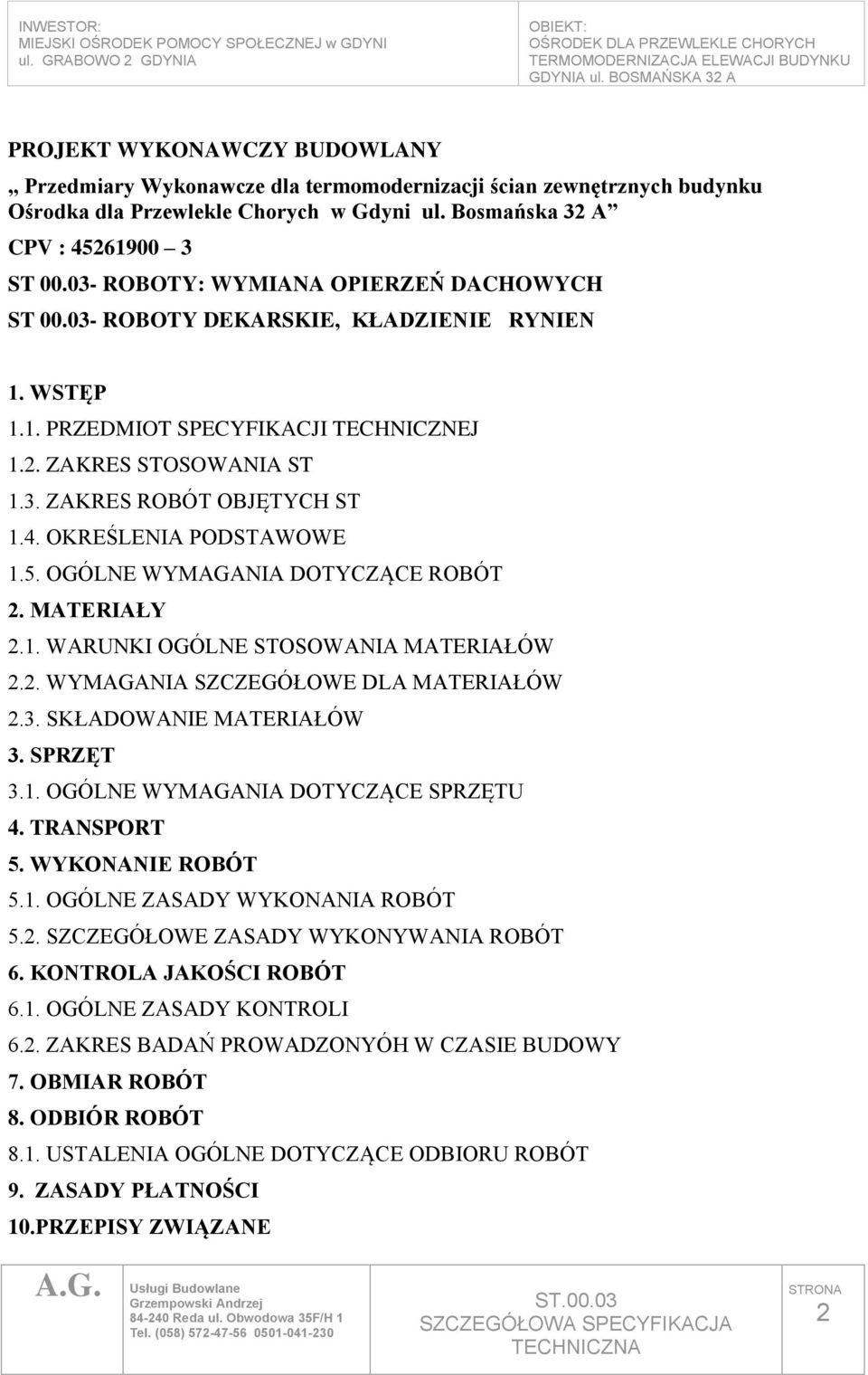

2 PROJEKT WYKONAWCZY BUDOWLANY Przedmiary Wykonawcze dla termomodernizacji ścian zewnętrznych budynku Ośrodka dla Przewlekle Chorych w Gdyni ul. Bosmańska 32 A CPV : ST ROBOTY: WYMIANA OPIERZEŃ DACHOWYCH ST ROBOTY DEKARSKIE, KŁADZIENIE RYNIEN 1. WSTĘP 1.1. PRZEDMIOT SPECYFIKACJI TECHNICZNEJ 1.2. ZAKRES STOSOWANIA ST 1.3. ZAKRES ROBÓT OBJĘTYCH ST 1.4. OKREŚLENIA PODSTAWOWE 1.5. OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT 2. MATERIAŁY 2.1. WARUNKI OGÓLNE STOSOWANIA MATERIAŁÓW 2.2. WYMAGANIA SZCZEGÓŁOWE DLA MATERIAŁÓW 2.3. SKŁADOWANIE MATERIAŁÓW 3. SPRZĘT 3.1. OGÓLNE WYMAGANIA DOTYCZĄCE SPRZĘTU 4. TRANSPORT 5. WYKONANIE ROBÓT 5.1. OGÓLNE ZASADY WYKONANIA ROBÓT 5.2. SZCZEGÓŁOWE ZASADY WYKONYWANIA ROBÓT 6. KONTROLA JAKOŚCI ROBÓT 6.1. OGÓLNE ZASADY KONTROLI 6.2. ZAKRES BADAŃ PROWADZONYÓH W CZASIE BUDOWY 7. OBMIAR ROBÓT 8. ODBIÓR ROBÓT 8.1. USTALENIA OGÓLNE DOTYCZĄCE ODBIORU ROBÓT 9. ZASADY PŁATNOŚCI 10.PRZEPISY ZWIĄZANE 2

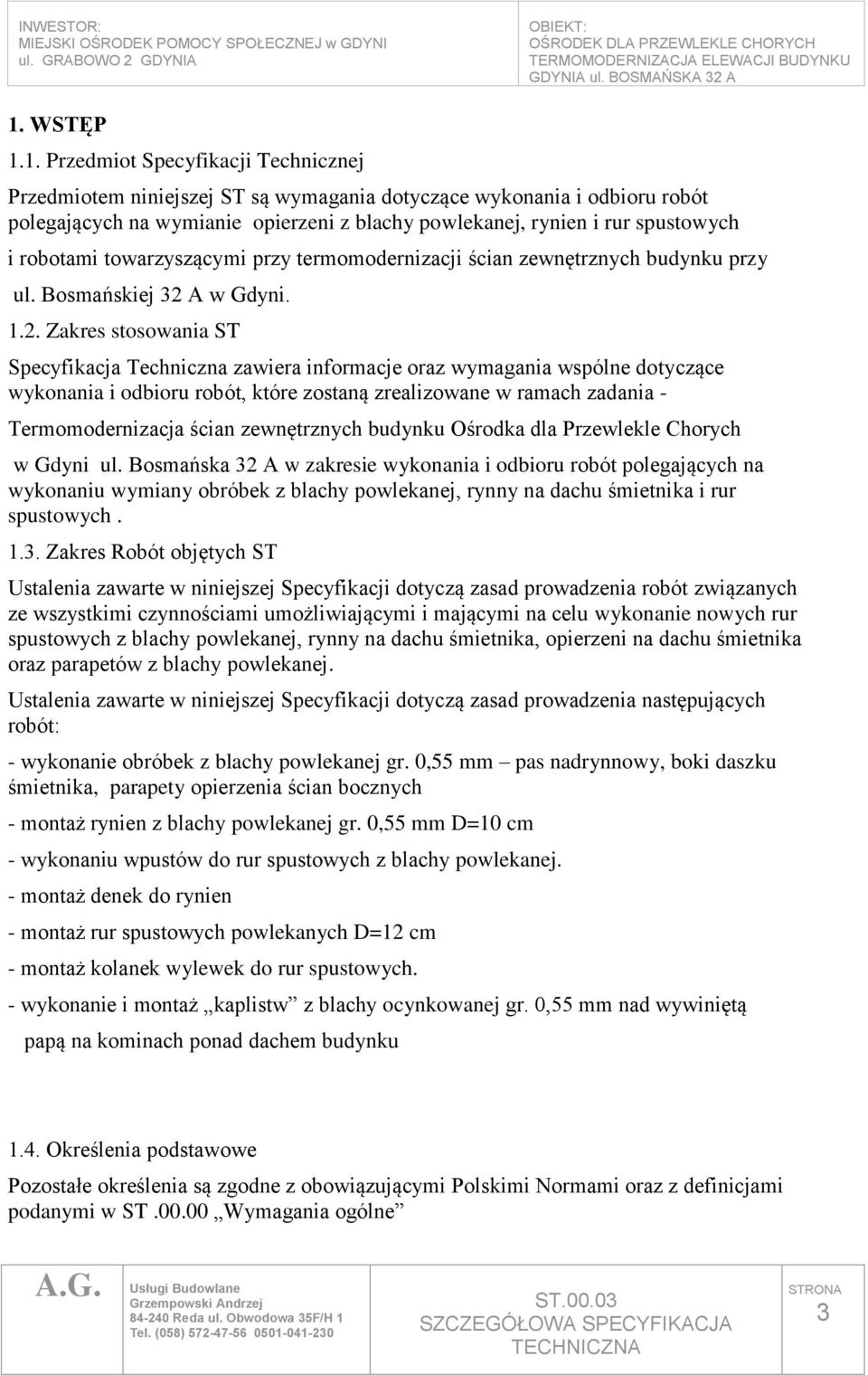

3 1. WSTĘP 1.1. Przedmiot Specyfikacji Technicznej Przedmiotem niniejszej ST są wymagania dotyczące wykonania i odbioru robót polegających na wymianie opierzeni z blachy powlekanej, rynien i rur spustowych i robotami towarzyszącymi przy termomodernizacji ścian zewnętrznych budynku przy ul. Bosmańskiej 32 A w Gdyni Zakres stosowania ST Specyfikacja Techniczna zawiera informacje oraz wymagania wspólne dotyczące wykonania i odbioru robót, które zostaną zrealizowane w ramach zadania - Termomodernizacja ścian zewnętrznych budynku Ośrodka dla Przewlekle Chorych w Gdyni ul. Bosmańska 32 A w zakresie wykonania i odbioru robót polegających na wykonaniu wymiany obróbek z blachy powlekanej, rynny na dachu śmietnika i rur spustowych Zakres Robót objętych ST Ustalenia zawarte w niniejszej Specyfikacji dotyczą zasad prowadzenia robót związanych ze wszystkimi czynnościami umożliwiającymi i mającymi na celu wykonanie nowych rur spustowych z blachy powlekanej, rynny na dachu śmietnika, opierzeni na dachu śmietnika oraz parapetów z blachy powlekanej. Ustalenia zawarte w niniejszej Specyfikacji dotyczą zasad prowadzenia następujących robót: - wykonanie obróbek z blachy powlekanej gr. 0,55 mm pas nadrynnowy, boki daszku śmietnika, parapety opierzenia ścian bocznych - montaż rynien z blachy powlekanej gr. 0,55 mm D=10 cm - wykonaniu wpustów do rur spustowych z blachy powlekanej. - montaż denek do rynien - montaż rur spustowych powlekanych D=12 cm - montaż kolanek wylewek do rur spustowych. - wykonanie i montaż kaplistw z blachy ocynkowanej gr. 0,55 mm nad wywiniętą papą na kominach ponad dachem budynku 1.4. Określenia podstawowe Pozostałe określenia są zgodne z obowiązującymi Polskimi Normami oraz z definicjami podanymi w ST Wymagania ogólne 3

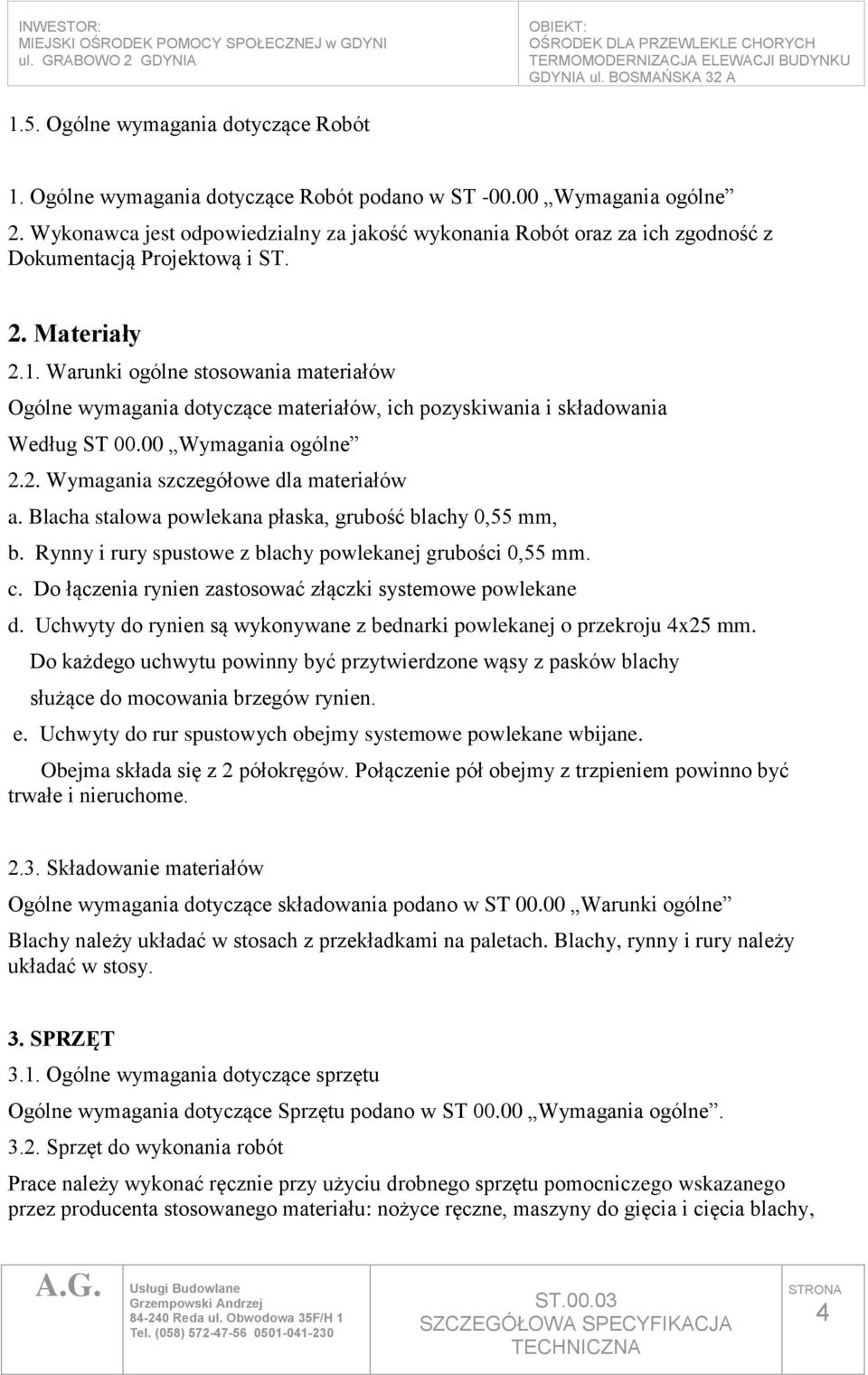

4 1.5. Ogólne wymagania dotyczące Robót 1. Ogólne wymagania dotyczące Robót podano w ST Wymagania ogólne 2. Wykonawca jest odpowiedzialny za jakość wykonania Robót oraz za ich zgodność z Dokumentacją Projektową i ST. 2. Materiały 2.1. Warunki ogólne stosowania materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania Według ST Wymagania ogólne 2.2. Wymagania szczegółowe dla materiałów a. Blacha stalowa powlekana płaska, grubość blachy 0,55 mm, b. Rynny i rury spustowe z blachy powlekanej grubości 0,55 mm. c. Do łączenia rynien zastosować złączki systemowe powlekane d. Uchwyty do rynien są wykonywane z bednarki powlekanej o przekroju 4x25 mm. Do każdego uchwytu powinny być przytwierdzone wąsy z pasków blachy służące do mocowania brzegów rynien. e. Uchwyty do rur spustowych obejmy systemowe powlekane wbijane. Obejma składa się z 2 półokręgów. Połączenie pół obejmy z trzpieniem powinno być trwałe i nieruchome Składowanie materiałów Ogólne wymagania dotyczące składowania podano w ST Warunki ogólne Blachy należy układać w stosach z przekładkami na paletach. Blachy, rynny i rury należy układać w stosy. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące Sprzętu podano w ST Wymagania ogólne Sprzęt do wykonania robót Prace należy wykonać ręcznie przy użyciu drobnego sprzętu pomocniczego wskazanego przez producenta stosowanego materiału: nożyce ręczne, maszyny do gięcia i cięcia blachy, 4

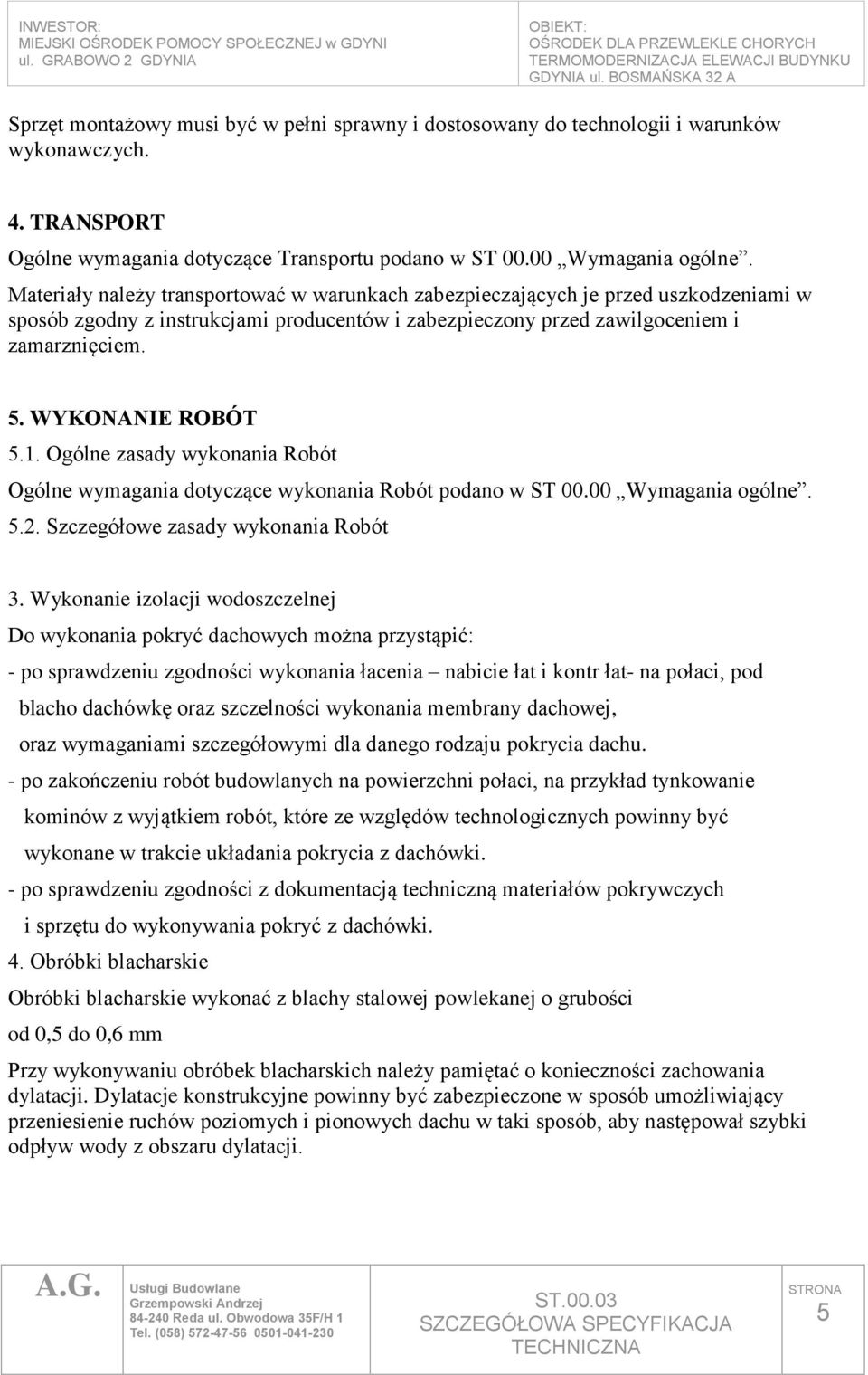

5 Sprzęt montażowy musi być w pełni sprawny i dostosowany do technologii i warunków wykonawczych. 4. TRANSPORT Ogólne wymagania dotyczące Transportu podano w ST Wymagania ogólne. Materiały należy transportować w warunkach zabezpieczających je przed uszkodzeniami w sposób zgodny z instrukcjami producentów i zabezpieczony przed zawilgoceniem i zamarznięciem. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania Robót Ogólne wymagania dotyczące wykonania Robót podano w ST Wymagania ogólne Szczegółowe zasady wykonania Robót 3. Wykonanie izolacji wodoszczelnej Do wykonania pokryć dachowych można przystąpić: - po sprawdzeniu zgodności wykonania łacenia nabicie łat i kontr łat- na połaci, pod blacho dachówkę oraz szczelności wykonania membrany dachowej, oraz wymaganiami szczegółowymi dla danego rodzaju pokrycia dachu. - po zakończeniu robót budowlanych na powierzchni połaci, na przykład tynkowanie kominów z wyjątkiem robót, które ze względów technologicznych powinny być wykonane w trakcie układania pokrycia z dachówki. - po sprawdzeniu zgodności z dokumentacją techniczną materiałów pokrywczych i sprzętu do wykonywania pokryć z dachówki. 4. Obróbki blacharskie Obróbki blacharskie wykonać z blachy stalowej powlekanej o grubości od 0,5 do 0,6 mm Przy wykonywaniu obróbek blacharskich należy pamiętać o konieczności zachowania dylatacji. Dylatacje konstrukcyjne powinny być zabezpieczone w sposób umożliwiający przeniesienie ruchów poziomych i pionowych dachu w taki sposób, aby następował szybki odpływ wody z obszaru dylatacji. 5

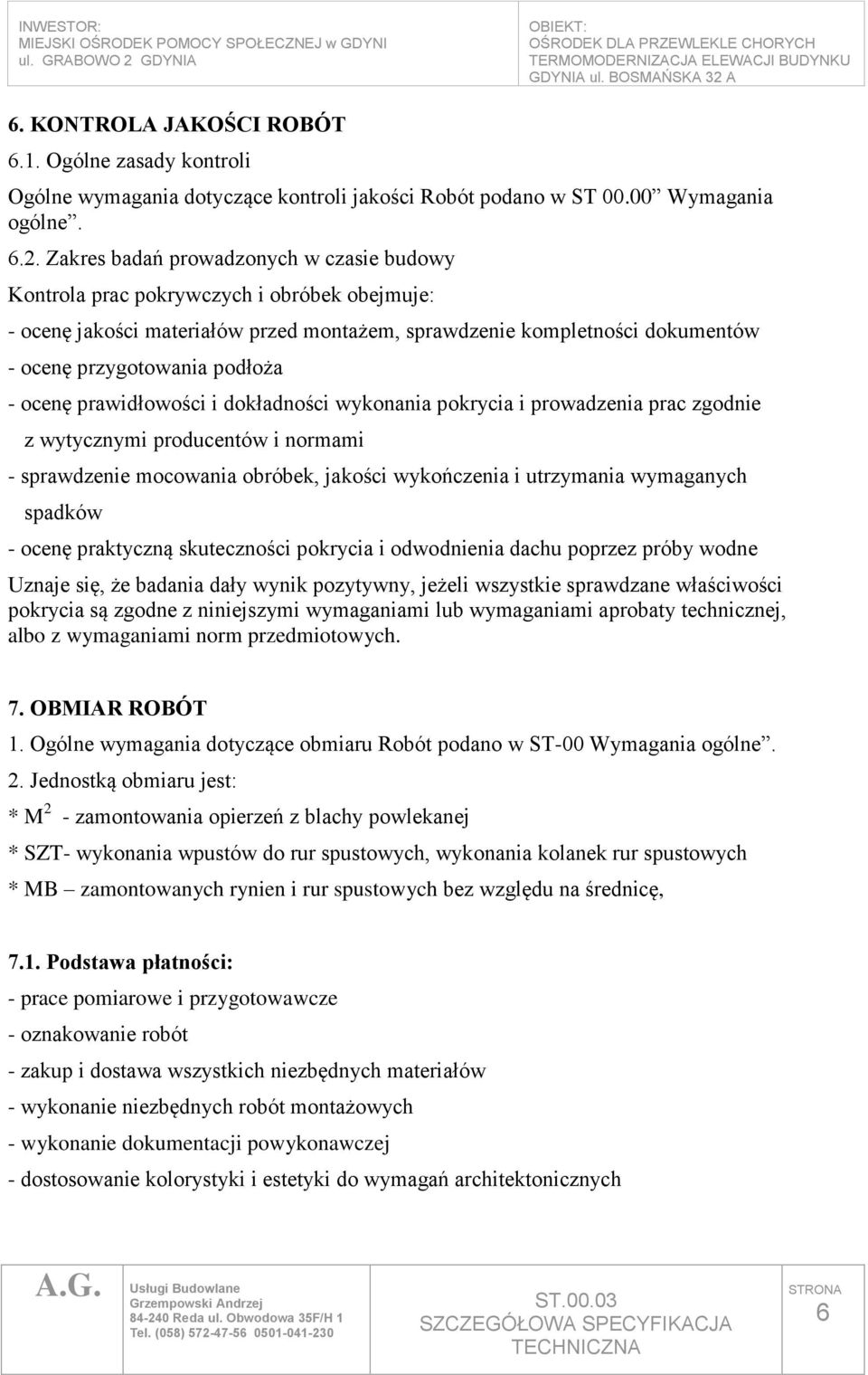

6 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli Ogólne wymagania dotyczące kontroli jakości Robót podano w ST Wymagania ogólne Zakres badań prowadzonych w czasie budowy Kontrola prac pokrywczych i obróbek obejmuje: - ocenę jakości materiałów przed montażem, sprawdzenie kompletności dokumentów - ocenę przygotowania podłoża - ocenę prawidłowości i dokładności wykonania pokrycia i prowadzenia prac zgodnie z wytycznymi producentów i normami - sprawdzenie mocowania obróbek, jakości wykończenia i utrzymania wymaganych spadków - ocenę praktyczną skuteczności pokrycia i odwodnienia dachu poprzez próby wodne Uznaje się, że badania dały wynik pozytywny, jeżeli wszystkie sprawdzane właściwości pokrycia są zgodne z niniejszymi wymaganiami lub wymaganiami aprobaty technicznej, albo z wymaganiami norm przedmiotowych. 7. OBMIAR ROBÓT 1. Ogólne wymagania dotyczące obmiaru Robót podano w ST-00 Wymagania ogólne. 2. Jednostką obmiaru jest: * M 2 - zamontowania opierzeń z blachy powlekanej * SZT- wykonania wpustów do rur spustowych, wykonania kolanek rur spustowych * MB zamontowanych rynien i rur spustowych bez względu na średnicę, 7.1. Podstawa płatności: - prace pomiarowe i przygotowawcze - oznakowanie robót - zakup i dostawa wszystkich niezbędnych materiałów - wykonanie niezbędnych robót montażowych - wykonanie dokumentacji powykonawczej - dostosowanie kolorystyki i estetyki do wymagań architektonicznych 6

7 8. ODBIÓR ROBÓT 8.1. Ustalenia ogólne dotyczące odbioru robót 1. Ogólne wymagania dotyczące odbioru robót podano w ST Wymagania ogólne. 2. Roboty wymienione w ST podlegają zasadom odbioru robót zanikających Ocena końcowa Jeśli wszystkie oględziny sprawdzenia i pomiary wykażą zgodność wykonania z projektem i wymogami wykonane roboty należy uznać za prawidłowe. Gdy chociaż jedno z badań da wynik ujemny, całość odbieranych robót uznaje się za nie zgodne z wymogami projektu i nie przyjmuje się ich. Zależnie od zakresu niezgodności z projektem wykonane roboty mogą być zakwalifikowane do ponownego wykonania w całości lub do częściowych napraw. W obu przypadkach roboty podlegają ponownemu sprawdzeniu i odbiorowi. W przypadku stwierdzenia usterek nie nadających się do usunięcia, ale nie wpływających zasadniczo na jakość, roboty mogą być przyjęte z równoczesnym odpowiednim procentowym obniżeniem wartości robót. 9. PODSTAWA PŁATNOŚCI Ogólne wymagania dotyczące płatności podano w ST Wymagania ogólne 9.1 Cena jednostki obmiarowej obejmuje - wykonanie zabezpieczeń w obrębie wykonywanych robót na dachu, elewacji i na dole przy budynku na czas prac montażowych. - wszelkie inne roboty towarzyszące i tymczasowe, które są niezbędne do kompletnego wykonania robót objętych jednostką obmiaru przewidzianych w dokumentacji projektowej Cena 1 m 2 robót: Roboty przygotowawcze, wykonanie i montaż opierzeń z blachy ocynkowanej. Cena 1 mb montażu rynien i rur spustowych obejmuje: Prace przygotowawcze, montaż rynien i rur spustowych wraz z uchwytami, 9. PRZEPISY ZWIĄZANE PN-B : 1999 Pochylenia połaci dachowych PN-80/B Pokrycia dachowe z papy i powłok asfaltowych. Wymagania 7

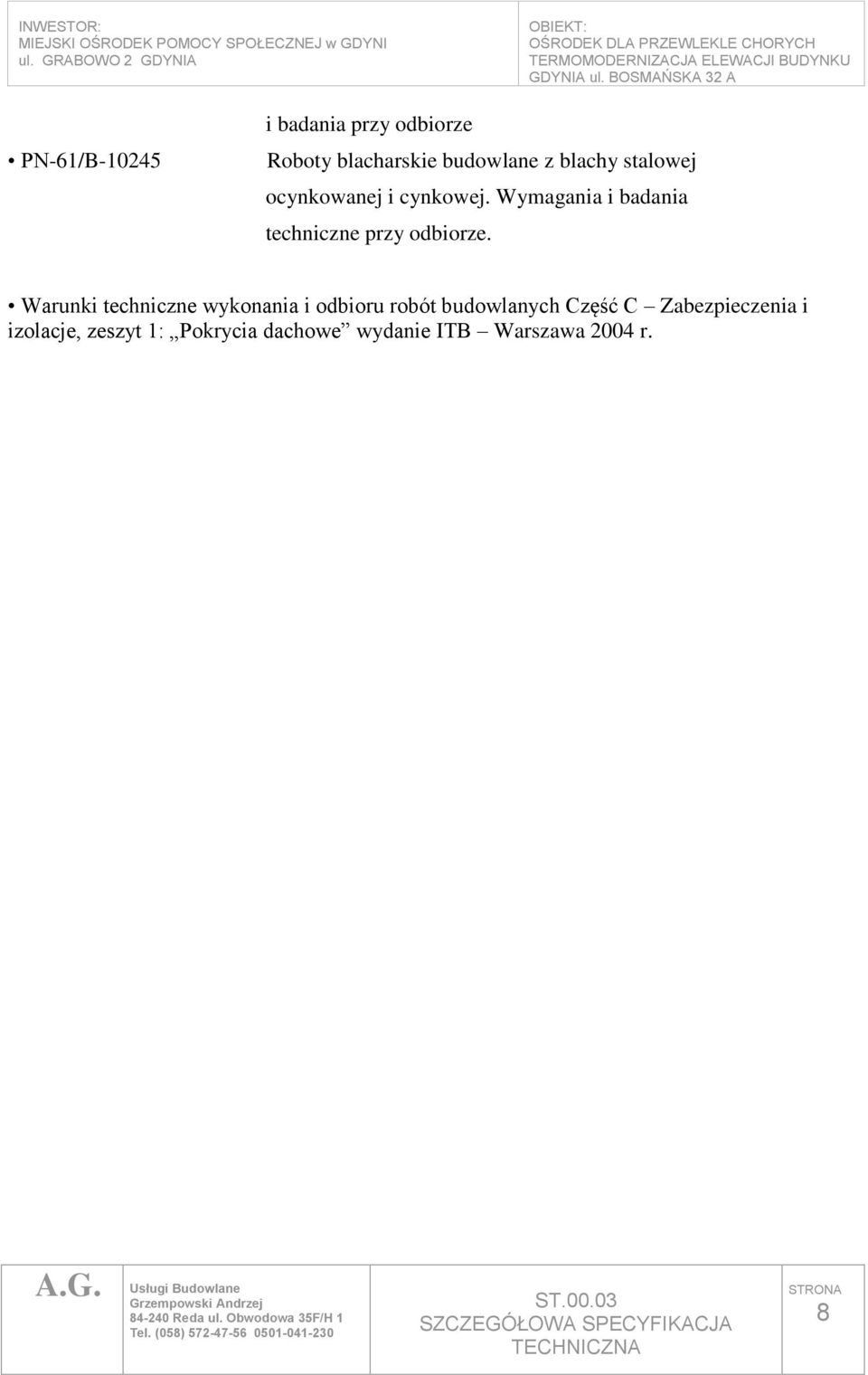

8 PN-61/B i badania przy odbiorze Roboty blacharskie budowlane z blachy stalowej ocynkowanej i cynkowej. Wymagania i badania techniczne przy odbiorze. Warunki techniczne wykonania i odbioru robót budowlanych Część C Zabezpieczenia i izolacje, zeszyt 1: Pokrycia dachowe wydanie ITB Warszawa 2004 r. 8
