1 Wireless kontroler Aruba 200 Wersja: BootLoader CPBoot Opis testu i instalacji na potrzeby usługi eduroam Krzysztof Turza (kturza@man.poznan.pl) dokument przygotowany w ramach projektu B-R eduroam-pionier

2 Wstęp... 3 Założenia SSID... 3 Szyfrowanie... 3 Uwierzytelnienie VLAN... 4 Infrastruktura stała niezależna od zestawu testowego konieczna do stworzenia modelu Opis testowanego zestawu Kontroler Access Point Cechy szczególne Access Point Schemat instalacji testowej Metodologa testów... 8 Testy laboratoryjne... 8 Opis Cel Testowane zagadnienia Wyniki... 9 Testy produkcyjne Opis Cel Testowane zagadnienia Wyniki Konfiguracja testowanego kontrolera oraz AP Konfiguracja kontrolera Konfiguracja VLANów i AP Konfiguracja VLANów: Konfiguracja profili WLAN /23

3 Wstęp. Usługa eduroam jest skierowana do społeczności akademickiej na całym świecie. Obejmuje swoim zasięgiem między innymi 32 kraje Europy, 6 krajów Azjatyckich leżących nad Pacyfikiem. Jej głównym celem jest zapewnienie społeczności akademickiej szybkiego i bezpiecznego dostępu do Internetu bez konieczności kontaktowania się z lokalnym administratorem. Uwierzytelnianie stosowane w eduroam umożliwia zabezpieczenie przed dostępem nieupoważnionych osób oraz w przypadku ewentualnych nadużyć umożliwia identyfikację konkretnego użytkownika. W Polsce z eduroam korzysta obecnie kilkanaście uczelni wyższych, użytkowników sieci PIONIER. Prace nad wprowadzeniem eduroam, jako pełnej usługi sieci PIONIER obejmują również rozpoznanie dostępnego sprzętu Wi-Fi i przeprowadzenie testów kompatybilności z założeniami eduroam. Założenia. Testy skupiają się na tych cechach sprzętu, które są szczególnie istotne w sieci uczelnianej bezprzewodowej włączanej w strukturę eduroam. Z założenia są to zatem testy częściowe. SSID W ramach przeprowadzonych testów rozgłaszamy dwie sieci. Podstawowa sieć nazwana jest eduroam, oraz dodatkowa sieć konferencyjna w naszym modelu nazwana Konferencja. Szyfrowanie. SSID eduroam musi być zabezpieczone WPA/TKIP. Teoretycznie nie ma przeciwwskazań, aby na tym samym SSID stosować dodatkowo standard WPA2 z TKIP lub AES. W praktyce, może to prowadzić do pewnych niekompatybilności z sieciami w innych instytucjach, a nawet utrudnień z wykonaniem połączenia. Z tego powodu, podstawą testów jest ustawienie WPA/TKIP. W czasie testów sprawdzane jest również WPA2 zarówno w połączeniu z WPA, jak i oddzielnie. SSID Konferencja jest traktowane jako sieć do krótkoterminowego użytkowania przez osoby niezwiązane z uczelnią, która jest rozgłaszana tylko na obszarze konkretnej konferencji w czasie jej trwania. Użytkownicy tej sieci nie kontaktują się z administratorami eduroam. Informacje dotyczące sposobu i zasad korzystania z tej sieci otrzymują od organizatora. Sieć ta jest rozgłaszana z szyfrowania WPA-PSK. Testowana jest jedynie możliwość skonfigurowania takiego SSID i związania go z wydzielonym VLAN-em. 3/23

4 Uwierzytelnienie. Użytkownicy korzystający z SSID eduroam są podłączani na podstawie przesyłanych przez nich danych do serwera Radius. Po autoryzacji użytkownik zostaje przypisany do VLANu wskazanego przez serwer Radius. W modelu testowym rozróżniamy 3 grupy użytkowników umownie nazwaliśmy je: pracownicy, studenci oraz goście (użytkownicy uwierzytelniani przez instytucje pracujące w ramach eduroam, posiadające własny serwer Radius). Uwierzytelnianie jest oparte o 3 typy EAP: TLS, TTLS/PAP, PEAP/MSCHAPv2. VLAN Numeracja i opis VLAN-ów stosowanych w testach 1 Zarządzający dla kontrolera, AP 101 Wyjście do Internetu dla Gości 4031 Dla obsługi serwerów DHCP, RADIUS oraz wyjście do Internetu dla eduroam Infrastruktura stała niezależna od zestawu testowego konieczna do stworzenia modelu. Urządzenia użytkowane w ramach projektu muszą spełniać minimalnie kilka podstawowych funkcji. Podstawowym wymaganiem jest obsługa VLAN 802.1q. W ramach modelu korzystamy z następujących urządzeń: Server autoryzacji FreeRadius v. 2 Serwer DHCP Przełączniki Ethernet Przełącznik 1: Port 1 vlan 101, 4031 Tagged, 1 Untagged Port 2 vlan 101, 4031 Tagged, 1 Untagged Port 3 vlan 101, 4031 Tagged, 1 Untagged Port 4 vlan 101, 4031 Tagged, 1 Untagged Przełącznik 2: Port 1 vlan 101, 4031 Tagged, 1 Untagged Port 2 vlan 1 Untagged Port 3 vlan 101 Untagged Port 4 vlan 4031 Untagged 4/23

5 Opis testowanego zestawu. Kontroler. L.P. Rodzaj testów Wynik 1 Model kontroler Aruba Wersja oprogramowania Ilość portów LAN 8 4 Konfiguracja portu serwisowego Prędkość : 9600 Bity danych : 8 Parzystość : brak Bity stopu : 1 Sterowanie przepływem 5 Programowe wyłączanie kontrolera NIE 6 Obsługa VLANów TAK 7 Dynamiczne VLANy TAK 8 Ilość rozgłaszanych SSID TAK do 16 9 Accounting TAK 10 Wbudowany serwer DHCP TAK 11 Tunelowanie ruchu z AP do kontrolera TAK 12 Statyczne przekierowanie ruchu z AP do nie badano lokalnego VLANu 13 Dynamiczne przekierowanie ruchu z AP do nie badano lokalnego VLANu na podstawie RADIUSa 14 Wbudowany serwer RADIUS NIE 15 Wyszukiwanie intruzów TAK 16 Zwalczanie intruzów TAK 17 Zewnętrzne oprogramowanie do nie badano zarządzania 18 Zewnętrzne oprogramowanie do nie badano monitoringu 19 QOS TAK 20 Wbudowany potral dostępowy TAK 21 Obsługa SNMP TAK SNMP v2 i 3 : brak 5/23

6 Access Point. L.P. Rodzaj testów Wynik 1 Model Aruba AP-65 dual radio 2 Ilość portów LAN 1 3 Konfiguracja portu serwisowego brak 4 Praca w standardzie a TAK 5 Praca w standardzie n NIE 6 Praca w standardzie b TAK 7 Praca w standardzie g TAK 8 Praca samodzielna NIE 9 Praca pod kontrola kontrolera TAK 10 Zasilanie poprzez Ethernet TAK 11 Praca w standardzie IEEE 802.3af TAK Cechy szczególne Access Point. L.P. Rodzaj właściwości Opis 1 Wyjście na 2 anteny brak tylko anteny wbudowane zewnętrzne. 2 Praca w 2 trybach Brak - tryb pracy poprzez kontroler. 6/23

7 Schemat instalacji testowej. 7/23

8 Metodologa testów Testy zostały podzielone na 2 części. Testy laboratoryjne. Opis. Cel. Testy laboratoryjne polegają na sprawdzeniu funkcjonalności urządzeń oraz uzyskaniu dostępu zespołu testującego do usług wymaganych w projekcie (2 użytkowników). Czas trwania - od 7 do 10 dni roboczych. Testy laboratoryjne maja na celu opis podstawowych cech sprzętu oraz sprawdzenie możliwości urządzeń pod kątem wymagań eduroam. Wykorzystano: komputer PC z systemem Windows XP Professional komputer PC z systemem Windows Vista Business aparat telefoniczny z systemem Symbian S60 Testowane zagadnienia. 1. Kontrola poprawności połączeń we współpracy z EAP-TLS 2. Kontrola poprawności przydzielania użytkowników do określonych VLAN-ów 3. Analiza parametrów FreeRadius przekazywanych w ramach sesji uwierzytelnienia oraz sesji rozliczeniowej (accounting) 4. Kontrola poprawności współpracy z serwerem DHCP kontrolera oraz zewnętrznym DHCP. 5. Analiza jakości połączenia. Test ciągłości połączenia, czas przejścia między testowanymi AP oraz czas autentykacji przełączana między AP jest oparty o obserwację pakietów ICMP Ping wysyłanych przy pomocy programu fping z częstotliwością 100ms i czasem oczekiwania 100 ms. Pakiety są zapisywane razem ze znacznikiem czasowym, wyniki testu są porównywane z logami serwera Radius. 8/23

9 Wyniki. L.P. Nazwa Opis testu Karta System Wynik 1 3Com 3CRPAG175 OK 2 Intel 3945 OK 3 Dell 1490 OK 4 TLS Atheros AR5006EG 5 Intel 4945 OK Vista 6 Atheros AR5006EG 7 Uwierzytelnienie Windows XP Nokia E51 Symbian OK 8 3Com 3CRPAG175 OK 9 Intel 3945 OK 10 Dell 1490 OK Współpraca z 11 zewnętrznym Atheros AR5006EG 12 serwerem DHCP Intel 4945 OK Vista 13 Atheros AR5006EG 14 Współpraca z serwerem DHCP Windows XP Nokia E51 Symbian OK. 15 3Com 3CRPAG175 OK 16 Intel 3945 OK 17 Dell 1490 OK Współpraca z 18 wbudowanym Atheros AR5006EG 19 serwerem DHCP Intel 4945 OK Vista 20 Atheros AR5006EG 21 Współpraca z serwerem DHCP Windows XP Nokia E51 Symbian OK Analiza jakości połączenia. Podczas przeprowadzonych testów zaobserwowany czas reautentykacji, który średnio wynosił 3 sekundy. Obciążenie systemów. Podczas testów nie zaobserwowano problemów wydajnościowych. 9/23

10 Testy produkcyjne. Opis. Cel. Testy produkcyjne polegają na sprawdzeniu funkcjonalności urządzeń w ramach pracującej sieci. Z uwagi na ograniczoną liczbę wypożyczonych punktów dostępowych obszar testów obejmował jeden budynek o dużym natężeniu połączeń z siecią eduroam (ok 40 użytkowników). Czas trwania - 5 dni. Testy produkcyjne mają na celu sprawdzenie testowanego rozwiązania w środowisku produkcyjnym bez jakiegokolwiek wpływu osób testujących na użytkowników. Wykorzystano: Wszystkie dostępne urządzenia WiFi będące w posiadaniu grupy losowej korzystającej z usług sieci eduroam na obszarze objętym testami. Testowane zagadnienia. Wyniki. 1. Obserwowane są sesje użytkowników i zbierane są ich opinie. 2. Powtarzana jest większość testów wykonanych w środowisku laboratoryjnym. 3. Kontrola poprawności współpracy z serwerem DHCP L.P. Nazwa Opis testu Karta System Wynik 1 Windows XP OK Uwierzytelnianie Współpraca z serwerem DHCP TLS Współpraca z zewnętrznym serwerem DHCP Ogólnodostępne karty na rynku Ogólnodostępne karty na rynku Windows VISTA Symbian Windows XP Windows VISTA Symbian OK. OK. OK. OK. OK. 7 Windows XP OK. 8 Współpraca z Współpraca z wbudowanym Ogólnodostępne Windows serwerem OK. serwerem karty na rynku VISTA DHCP DHCP 9 Symbian OK. 10/23

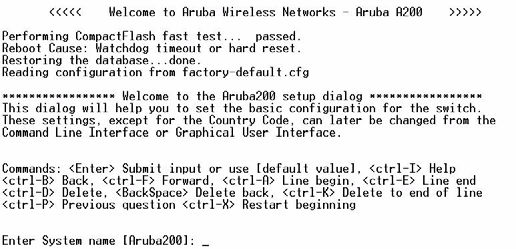

11 Opinie użytkowników. Testowane rozwiązanie spełnia wymagania większości użytkowników. Nie odnotowano żadnych uwag krytycznych pod adresem wydajności oraz jakości połączeń w testowanym modelu. Obciążenie systemów. Podczas testów nie zaobserwowano problemów wydajnościowych. Konfiguracja testowanego kontrolera oraz AP Konfiguracja kontrolera Kontroler jest urządzeniem mającym na celu koordynację pracy AP w sieci oraz umożliwienie ich sprawnego rekonfigurowania i zarządzania. Opisywane urządzenie posiada wbudowane 2 porty ethernetowych (1xFastEthernet port 10/100, 1xGigabitEthernet port 10/100/1000) oraz złącze RS232. Konfigurowanie urządzenia rozpoczynamy od podłączenia się do portu RS232 Po połączeniu pokazuje się napis: Następnie wprowadzamy poniższe informacje: Opcja System Name VLAN 1 IP Address and Subnetwork Mask Default Gateway Opis [ustawienia w danym przykładzie] Nazwa własna kontrolera może zawierać do 64 znaków Adres kontrolera używany do komunikacji z innymi kontrolerami oraz Access Pointami Brama domyślna (zazwyczaj ten address IP jest adresem routera). Adres IP bramy oraz adres IP VLAN 1 muszą być w tej samej podsieci 11/23

12 Controller Role Country Code Master Controller IP admin User Password Enable Mode Password Date and Time Rola kontrolera w sieci: Master: jeśli kontroler jest jedynym lub głównym kontrolerem w sieci Local: jeśli jest wiele kontrolerów w sieci I podany kontroler ma być zależnym od kontrolera master. (w tym wypadku należy podać adres IP master kontrolera.) Dwu-literowy kod kraju, w którym będzie pracował kontroler. Kod ten determinuje ustawienia spectrum transmisyjnego z godnego z [PL] (Jeśli ustawiono Controller Role na Local) IP adres master kontrolera. Hasło dla użytkownika admin do logowania do kontrolera. Hasło może zawierać do 32 znaków Hasło użytkownika admin do trybu Enable. Może zawierać do 15 znaków. Data i czas systemowy. Na koniec zatwierdzamy zmiany wpisując: y Następnie należy przyłączyć kontroler do sieci przewodowej wg schematu przedstawionego na rysunku 1. Po przyłaczeniu kontrolera do sieci należy zalogować się poprzez interfejs WWW (WebUI) wpisują adres IP kontrolera, a następnie w polu User wpisać admin, zaś w polu password ustawione wcześniej hasło. Od tego momentu jesteśmy niezależni od portu RS232. Konfiguracja jest możliwa poprzez WWW, SSH, Telnet. Dalszą konfigurację proponujemy wykonać z poziomu WebUI kontrolera. Na stronę logujemy się podając login: admin oraz hasło wprowadzone w procesie konfiguracji wstępnej. Wszelkie zmiany w konfiguracji IP kontrolera można wprowadzić w zakładce Network>Controller>System Settings 12/23

13 W celu umożliwienia komunikacji oraz konfiguracji AP z poziomu kontrolera należy uruchomić serwer DHCP W oknie tym: - Wchodzimy w zakładkę Configuration > Network > IP > DHCP Server - Zaznaczamy pole Enable DHCP Server - W sekcji Pool Configuration należy wybrać Add - Definiujemy podsieć dla adresacji AP i wybieramy Done Aby z puli zakresów wykluczyć pewne zakresy należy w zakładce Excluded Address Range wybrać Add, wpisać zakres adresów do wykluczenia i wybrać Done Na koniec należy zachować konfigurację wybierając Save Configuration Należy podłączyć AP do podsieci LAN kontrolera (tak jak na Rys. 1) AP powinien być widoczny w zakładce Configuration > Wireless > AP Installation. Konfiguracja polityk bezpieczeństwa oraz dostępu do serwera Radius. Przechodzimy do zakładki Security > Access Control > Policies i wybieramy Add 13/23

14 W wyświetlonym oknie wybieramy Add New Policy wpisujemy nazwę Policy Name (w tym przykładzie Policy_EduRoam), i ewentualnie definiujemy dodatkowe polityki bezpieczeństwa. Następnie przechodzimy do zakładki Security > Access Control > User Roles 14/23

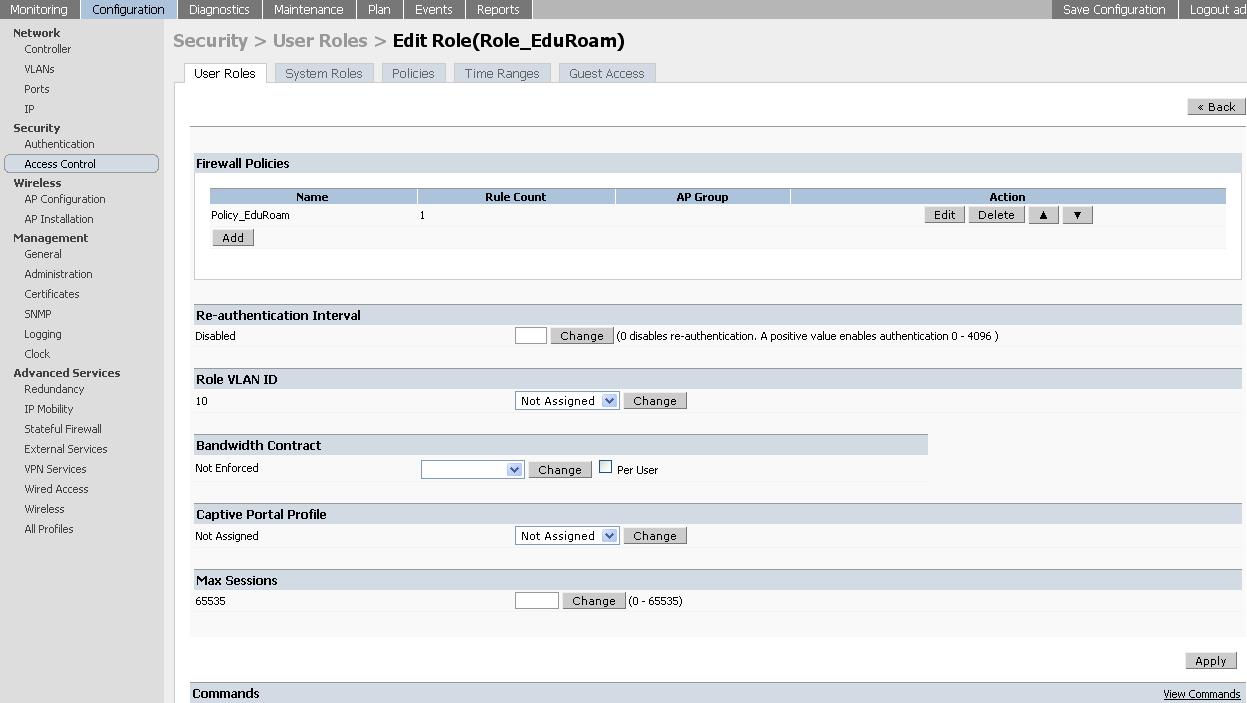

15 i wybieramy Add. W polu Role Name wpisujemy nazwę (w tym przykładzie Role_EduRoam). W części Firewall Policies wybieramy Add i wybieramy Choose from Configured Policies następnie wybieramy nazwę wcześniej utworzonej Policy (Policy_EduRoam). Zatwierdzamy wszystkie zmiany za pomocą Done. W części Role VLAN ID wybieramy nr VLANu przydzielony do obsługi tego ruchu (w tym przypadku VLAN 4031). W tej zakładce można także zdefiniować dodatkowo takie informacje jak rezerwacja przepływności (Badwitch Contract), profil Captive Portal u (należy go wcześniej zdefiniować) oraz maksymalną ilość sesji użytkowników. Na koniec wybieramy Apply i zachowujemy konfigurację wybierając Save Configuration. Następnym krokiem jest zdefiniowanie serwera Radiusa. Przechodzimy do zakładki Security > Authentication > Server i rozwijamy listę RADIUS Server.. 15/23

16 Wpisujemy dowolną nazwę (w tym przypadku Edu_server) i wybieramy Add. Wypełnimy tabelę wpisując przede wszystkim adres IP serwera (w polu Host) oraz klucz w polu (Key). Dodatkowo możemy zdefiniować takie wartości jak: numery portu autoryzacji i potwierdzeń, ilość prób logowania itp. Na koniec zatwierdzamy zmiany wybierając Apply. Następnie, w tej samej zakładce, rozwijamy listę Server Group. 16/23

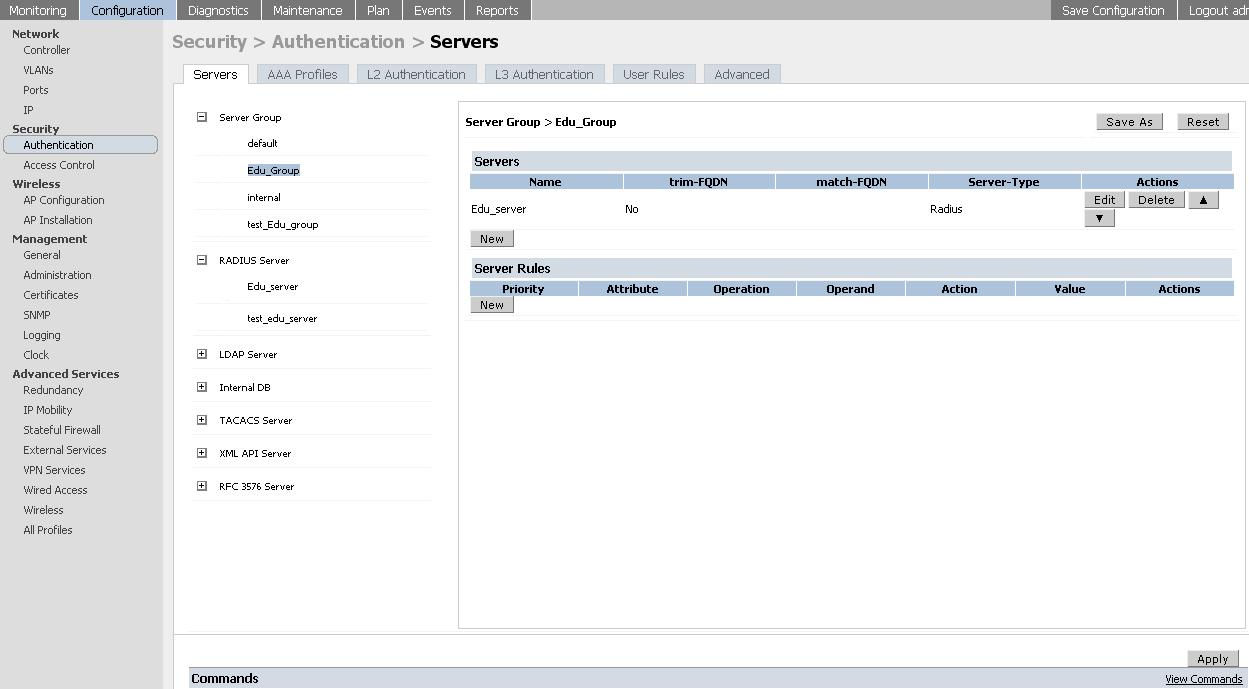

17 Wpisujemy dowolną nazwę (w tym przypadku Edu_Group) i wybieramy Add. W części Servers dodajemy zdefiniowany wcześniej serwer Radiusa (Edu_server) i wybieramy Apply. Następnym krokiem jest zdefiniowanie typu autoryzacji. Przechodzimy do zakładki Security > Authentication >L2 Authentication i wybieramy na pole o nazwie 802.1x Authentication Profile. 17/23

18 Wpisujemy dowolną nazwę (w tym przypadku Edu_Roam) i wybieramy Add. Po utworzeniu nowego profilu mamy możliwość zdefiniowania własnych, szczegółowych danych dotyczących autoryzacji użytkowników. Następnym krokiem jest przypisanie zdefiniowanego typu autoryzacji do odpowiedniego profilu AAA. Przechodzimy do zakładki Security > Authentication > AAA Profiles - wpisujemy nazwę profilu AAA (w naszym przypadku EduRoam). Po dodaniu nazwy rozwijamy listę z prawej strony EduRoam i dla profilu 802.1x wybrać autoryzację EduRoam 18/23

19 Konfiguracja VLANów i AP Konfiguracja VLANów: Przechodzimy do zakładki Configuration > Network > VLANs i dodajemy kolejno VLANy wpisując nazwę oraz nr ID. [nazwy vlanów + oznaczenia] Każdy z wpisanych VLANów (nazwa ID) należy zatwierdzić wypierając przycisk Apply 19/23

20 Aby zdefiniować wartości IP dla poszczególnych VLANów należy przejść do strony Configuration >Network > IP > IP Interfaces i wybrać przycisk Edit przy wybranym VLANie W nowo otwartym oknie należy wpisać IP Address i Net Mask (maskę podsieci). Dodatkowo dla VLANów przeznaczonych na obsługę ruch z podsieci konferencja należy zaznaczyć pole Enable source NAT for his VLAN [adresy IP i Maski z podziałem na sieci]. Aby przypisać VLAN do wybranego portu kontrolera należy przejść do zakładki Configuration > Network > VLANs i wybrać przycisk edycji danego VLANu. W polu Assign this VLAN to Ports należy zaznaczyć odpowiednie pola i zatwierdzić Apply. [tabela Vlan -> porty] 20/23

21 Konfiguracja profili WLAN. Przechodzimy do zakładki Configuration > Wireless > AP Configuration i wybieramy grupę AP w której chcemy zmodyfikować ustawienia WLAN. W liście profili wybieramy Wireless LAN, a następne Virtual AP. W polu Profile Details wybieramy NEW i wpisujemy nazwę nowego profilu (w naszym przypadku jest ona taka sama jak nazwa SSID). Każdy z nich zatwierdzamy przyciskiem Add. W naszym przypadku są to nazwy: [konferencja eduroam]. Całość należy zatwierdzić jeszcze przysiekiem Apply. Po wybraniu zdefiniowanego wcześniej profilu, w polu VLAN, należy wpisać nazwę VLANu przydzielonego temu profilowi (rodzajowi ruchu). W naszym przypadku są to: VLAN 101 dla SSID Konferencja i VLAN 4031 dla sieci eduroam. Następnym krokiem jest zdefiniowanie szczegółowych parametrów dla poszczególnych profili: a) Profil EduRoam Rozwijamy menu SSID Profile (w podmenu virtual AP->EduRoam) a następnie, wpisujemy Network Name (SSID) czyli nazwę SSID rozgłaszanego przez sieć (w tym przypadku konferencja eduroam). W sekcji Security należy zaznaczyć pola WPA2 oraz AES. 21/23

22 Zmiany zatwierdzamy Apply. Rozwijamy zakładkę AAA Profile i w oknie po prawej stronie wybieramy wcześniej zdefiniowany profil AAA o nazwie EduRoam Zachowujemy konfigurację Apply. b) Profil konferencja Wybieramy SSID Profile (w menu Virtual AP->konferencja) a następnie, wpisujemy Network Name (SSID) czyli nazwę SSID rozgłaszanego przez sieć (w tym przypadku konferencja). W polu autoryzacji wybieramy WPA-PSK i wpisujemy ciąg znaków określających klucz. Zachowujemy konfigurację Apply. 22/23

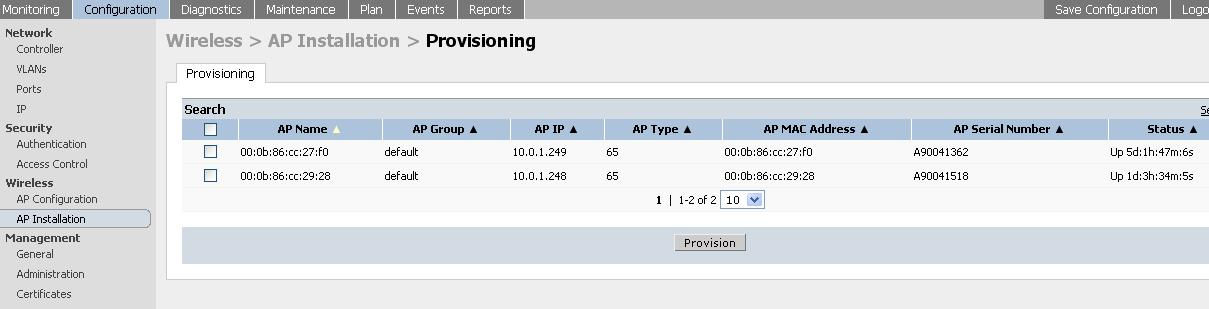

23 Rozstawiamy AP w docelowych lokalizacjach i przeprowadzamy test podłączenia do sieci w celu zweryfikowania poprawności skonfigurowania sprzętu.. Po wykonaniu powyższych czynności otrzymujemy skonfigurowany system oparty na kontrolerze Aruba do współpracy z usługą Eduroam. 23/23
