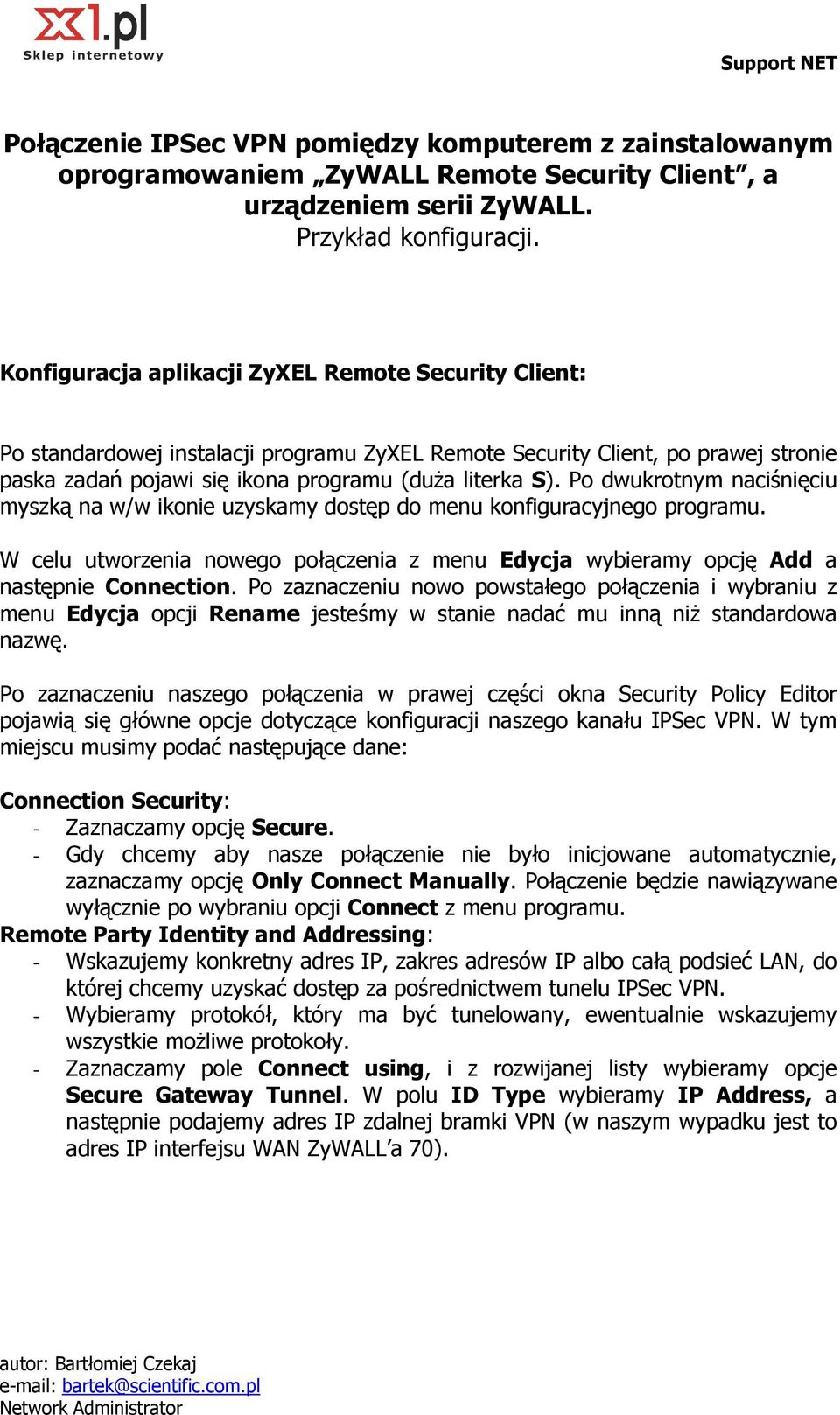

1 Połączenie IPSec VPN pomiędzy komputerem z zainstalowanym oprogramowaniem ZyWALL Remote Security Client, a urządzeniem serii ZyWALL. Przykład konfiguracji. Konfiguracja aplikacji ZyXEL Remote Security Client: Po standardowej instalacji programu ZyXEL Remote Security Client, po prawej stronie paska zadań pojawi się ikona programu (duża literka S). Po dwukrotnym naciśnięciu myszką na w/w ikonie uzyskamy dostęp do menu konfiguracyjnego programu. W celu utworzenia nowego połączenia z menu Edycja wybieramy opcję Add a następnie Connection. Po zaznaczeniu nowo powstałego połączenia i wybraniu z menu Edycja opcji Rename jesteśmy w stanie nadać mu inną niż standardowa nazwę. Po zaznaczeniu naszego połączenia w prawej części okna Security Policy Editor pojawią się główne opcje dotyczące konfiguracji naszego kanału IPSec VPN. W tym miejscu musimy podać następujące dane: Connection Security: - Zaznaczamy opcję Secure. - Gdy chcemy aby nasze połączenie nie było inicjowane automatycznie, zaznaczamy opcję Only Connect Manually. Połączenie będzie nawiązywane wyłącznie po wybraniu opcji Connect z menu programu. Remote Party Identity and Addressing: - Wskazujemy konkretny adres IP, zakres adresów IP albo całą podsieć LAN, do której chcemy uzyskać dostęp za pośrednictwem tunelu IPSec VPN. - Wybieramy protokół, który ma być tunelowany, ewentualnie wskazujemy wszystkie możliwe protokoły. - Zaznaczamy pole Connect using, i z rozwijanej listy wybieramy opcje Secure Gateway Tunnel. W polu ID Type wybieramy IP Address, a następnie podajemy adres IP zdalnej bramki VPN (w naszym wypadku jest to adres IP interfejsu WAN ZyWALL a 70).

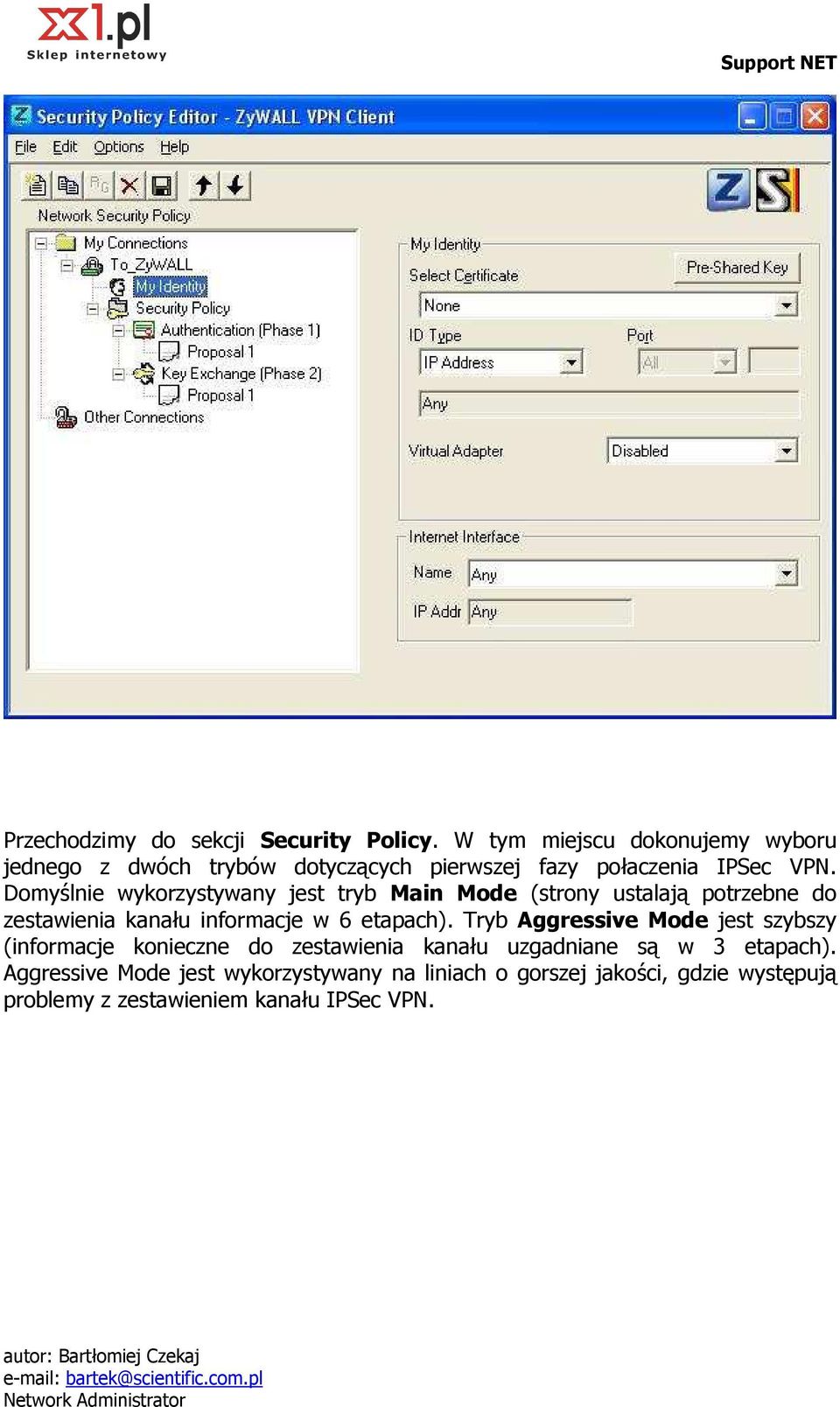

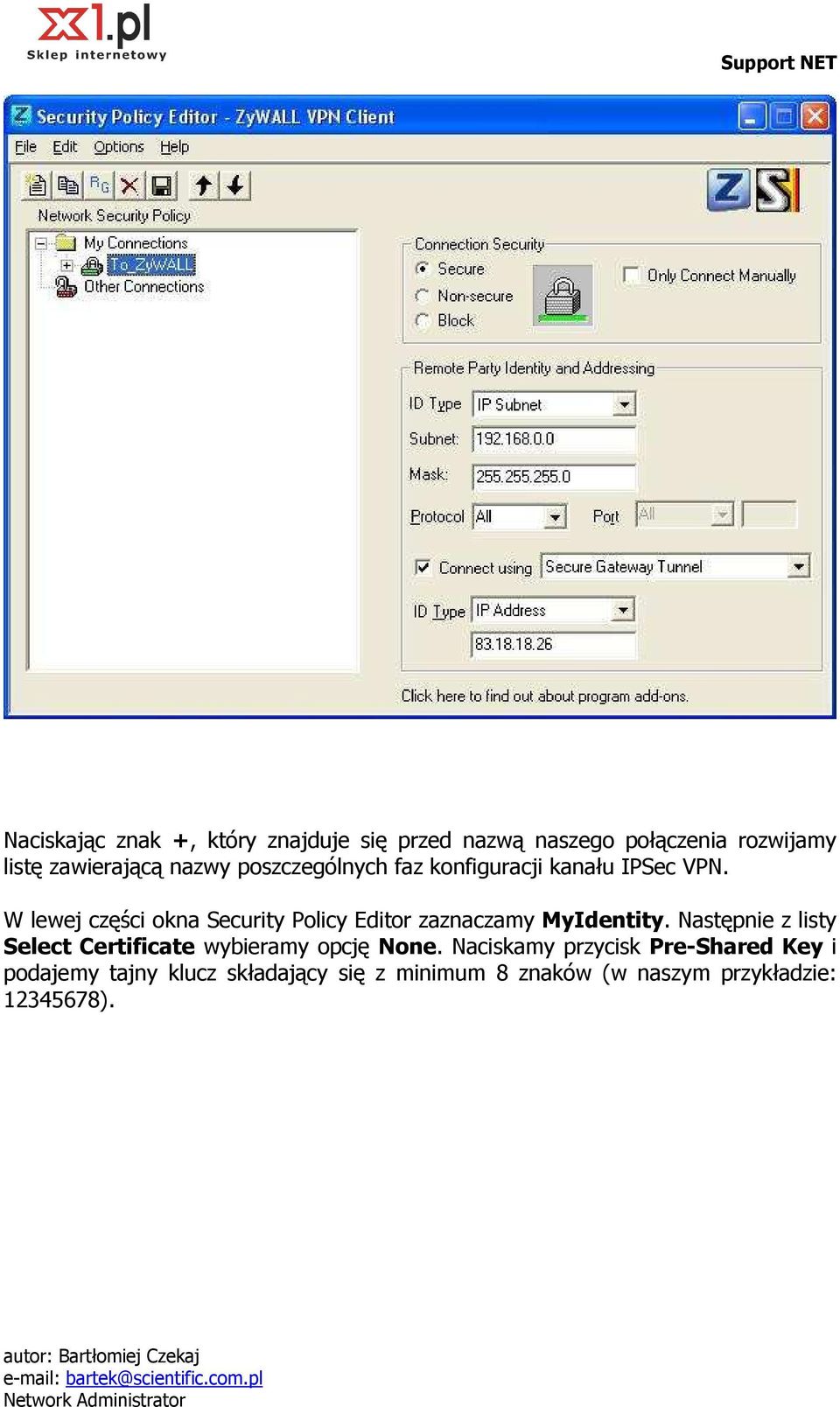

2 Naciskając znak +, który znajduje się przed nazwą naszego połączenia rozwijamy listę zawierającą nazwy poszczególnych faz konfiguracji kanału IPSec VPN. W lewej części okna Security Policy Editor zaznaczamy MyIdentity. Następnie z listy Select Certificate wybieramy opcję None. Naciskamy przycisk Pre-Shared Key i podajemy tajny klucz składający się z minimum 8 znaków (w naszym przykładzie: ).

3 Przechodzimy do sekcji Security Policy. W tym miejscu dokonujemy wyboru jednego z dwóch trybów dotyczących pierwszej fazy połaczenia IPSec VPN. Domyślnie wykorzystywany jest tryb Main Mode (strony ustalają potrzebne do zestawienia kanału informacje w 6 etapach). Tryb Aggressive Mode jest szybszy (informacje konieczne do zestawienia kanału uzgadniane są w 3 etapach). Aggressive Mode jest wykorzystywany na liniach o gorszej jakości, gdzie występują problemy z zestawieniem kanału IPSec VPN.

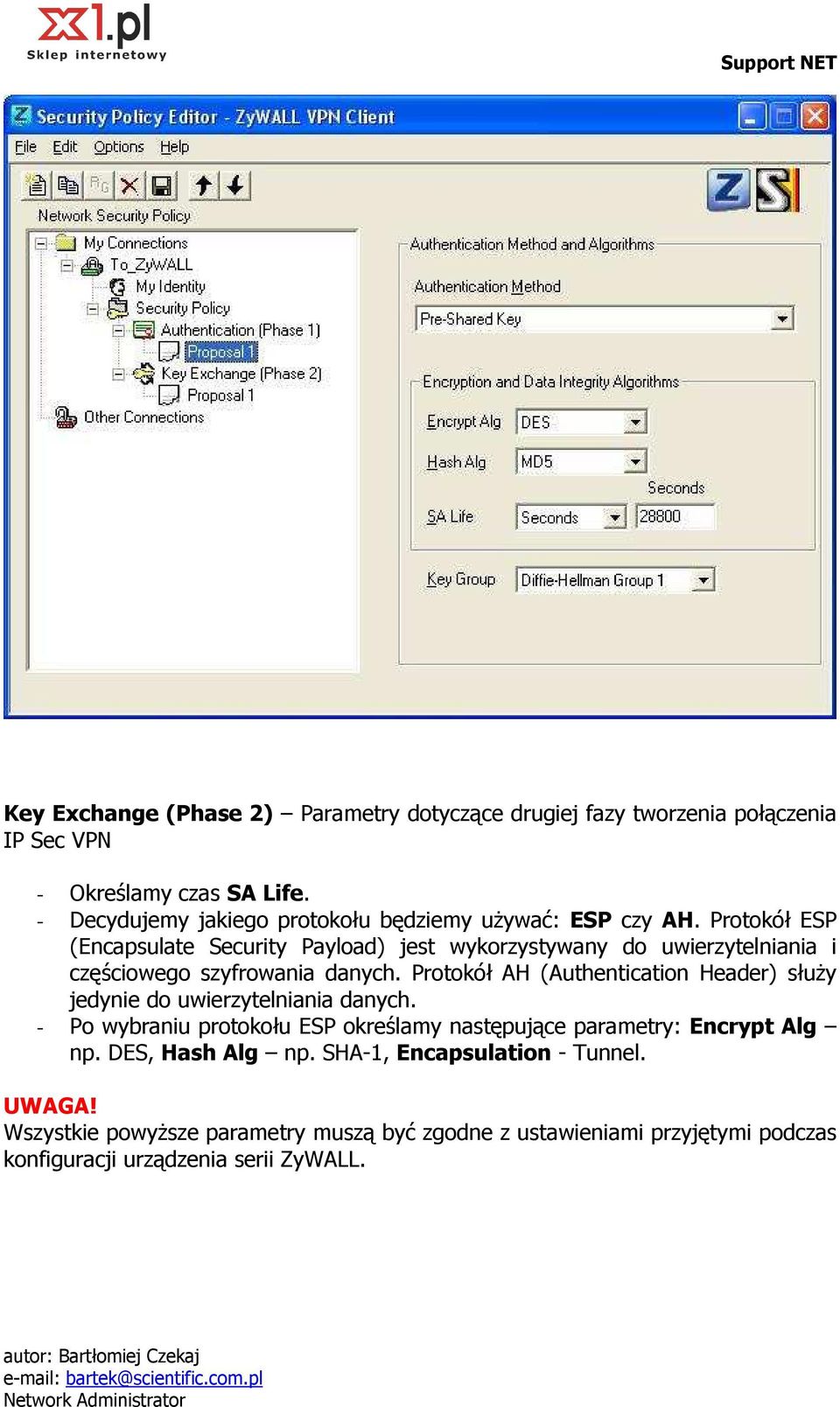

4 Authentication (Phase 1) - W tym miejscu definiujemy szczegóły dotyczące pierwszej fazy połączenia IPSec VPN: - Z listy Authentication Method wybieramy opcję Pre-Shared Key. - Z listy Encrypt Alg wybieramy DES. - Z listy Hash Alg wybieramy MD5. - W polu SA Life podajemy czas życia parametrów ustalonych w ramach Security Association (algorytmów szyfrowania i metod uwierzytelniania). Czas ten najlepiej podać w sekundach ponieważ w takich właśnie jednostkach jest on ustalany na urządzeniach serii ZyWALL. - Z listy Key Group wybieramy opcję Diffie-Hellman Group 1. UWAGA! Wszystkie powyższe parametry muszą być zgodne z ustawieniami przyjętymi podczas konfiguracji urządzenia serii ZyWALL.

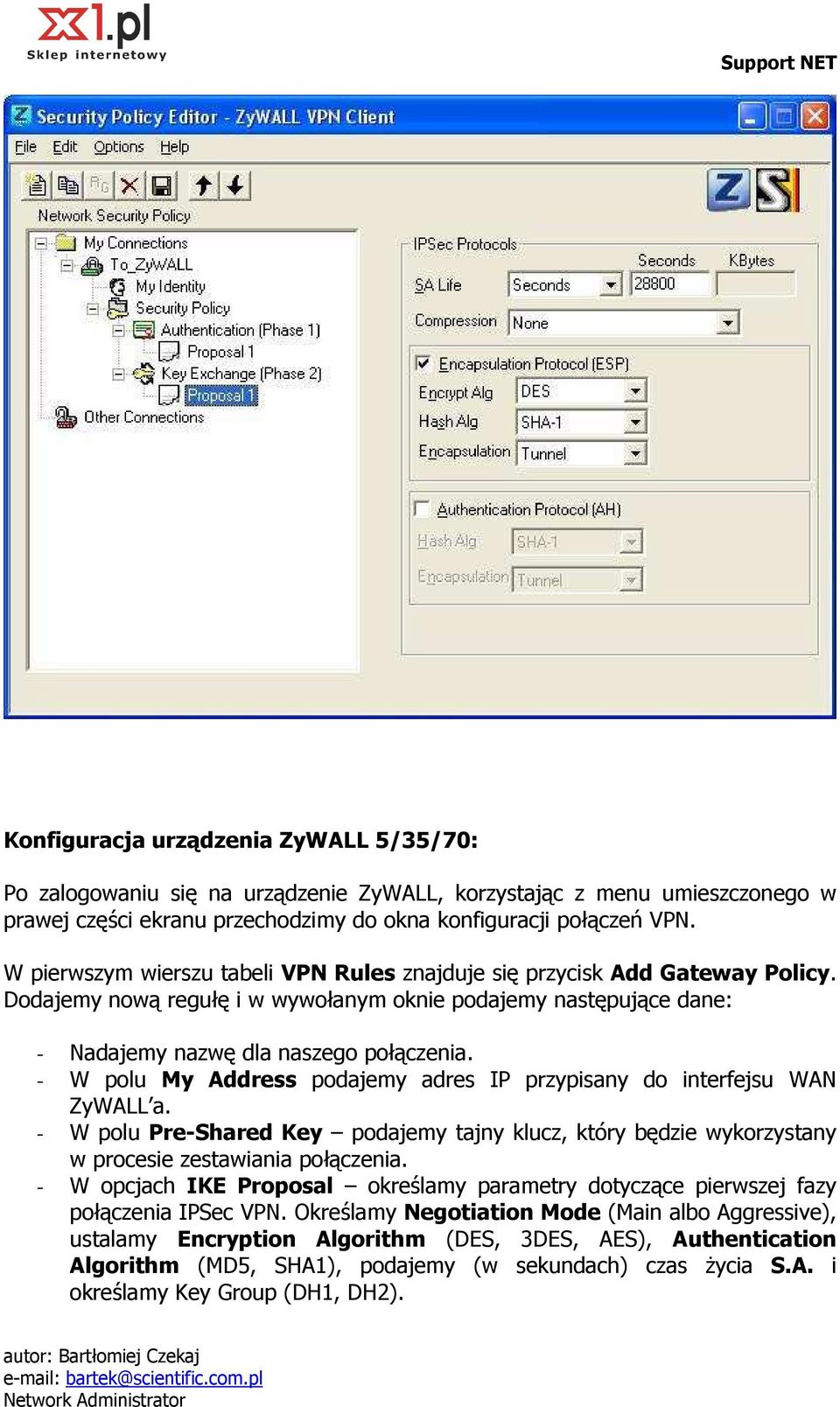

5 Key Exchange (Phase 2) Parametry dotyczące drugiej fazy tworzenia połączenia IP Sec VPN - Określamy czas SA Life. - Decydujemy jakiego protokołu będziemy używać: ESP czy AH. Protokół ESP (Encapsulate Security Payload) jest wykorzystywany do uwierzytelniania i częściowego szyfrowania danych. Protokół AH (Authentication Header) służy jedynie do uwierzytelniania danych. - Po wybraniu protokołu ESP określamy następujące parametry: Encrypt Alg np. DES, Hash Alg np. SHA-1, Encapsulation - Tunnel. UWAGA! Wszystkie powyższe parametry muszą być zgodne z ustawieniami przyjętymi podczas konfiguracji urządzenia serii ZyWALL.

6 Konfiguracja urządzenia ZyWALL 5/35/70: Po zalogowaniu się na urządzenie ZyWALL, korzystając z menu umieszczonego w prawej części ekranu przechodzimy do okna konfiguracji połączeń VPN. W pierwszym wierszu tabeli VPN Rules znajduje się przycisk Add Gateway Policy. Dodajemy nową regułę i w wywołanym oknie podajemy następujące dane: - Nadajemy nazwę dla naszego połączenia. - W polu My Address podajemy adres IP przypisany do interfejsu WAN ZyWALL a. - W polu Pre-Shared Key podajemy tajny klucz, który będzie wykorzystany w procesie zestawiania połączenia. - W opcjach IKE Proposal określamy parametry dotyczące pierwszej fazy połączenia IPSec VPN. Określamy Negotiation Mode (Main albo Aggressive), ustalamy Encryption Algorithm (DES, 3DES, AES), Authentication Algorithm (MD5, SHA1), podajemy (w sekundach) czas życia S.A. i określamy Key Group (DH1, DH2).

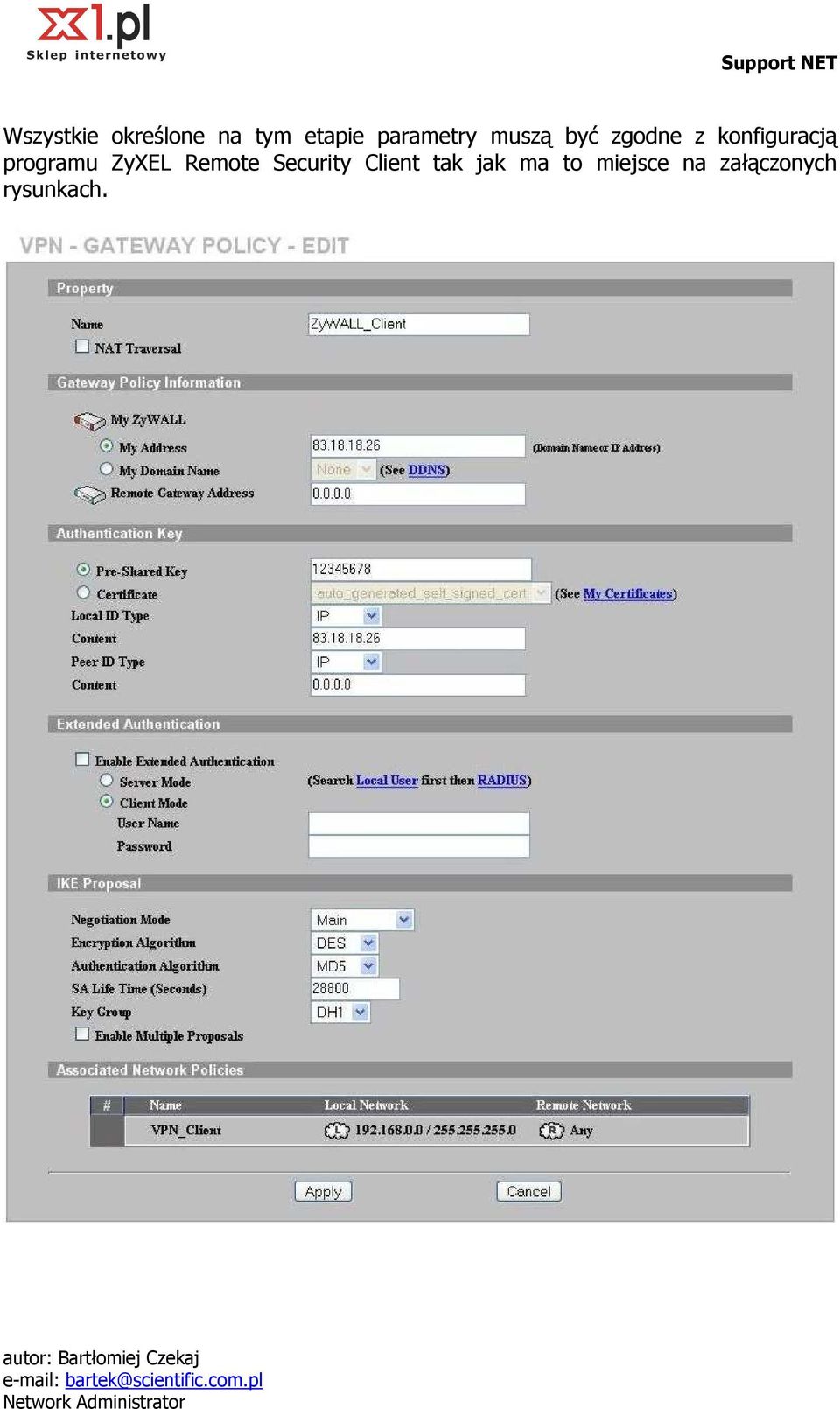

7 Wszystkie określone na tym etapie parametry muszą być zgodne z konfiguracją programu ZyXEL Remote Security Client tak jak ma to miejsce na załączonych rysunkach.

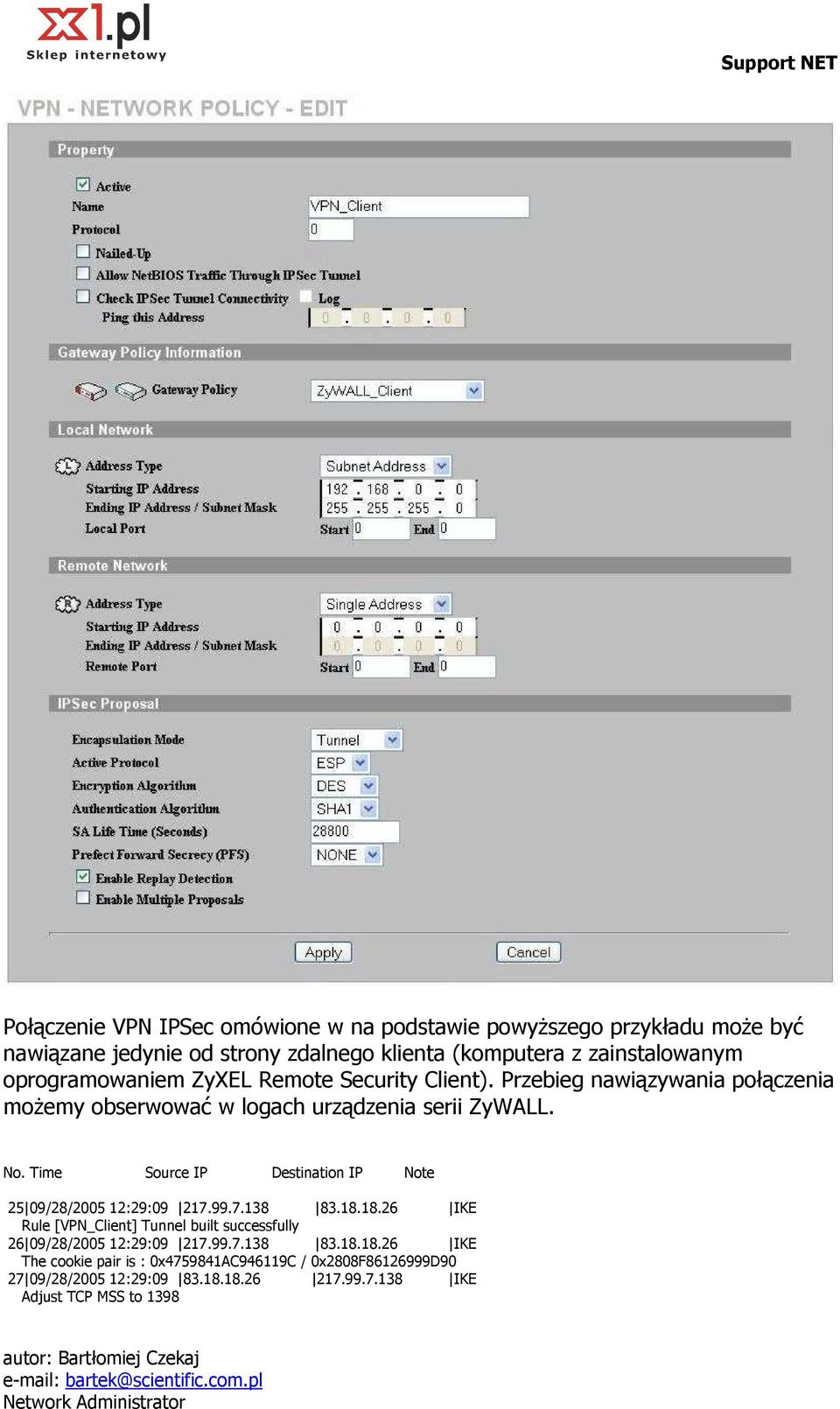

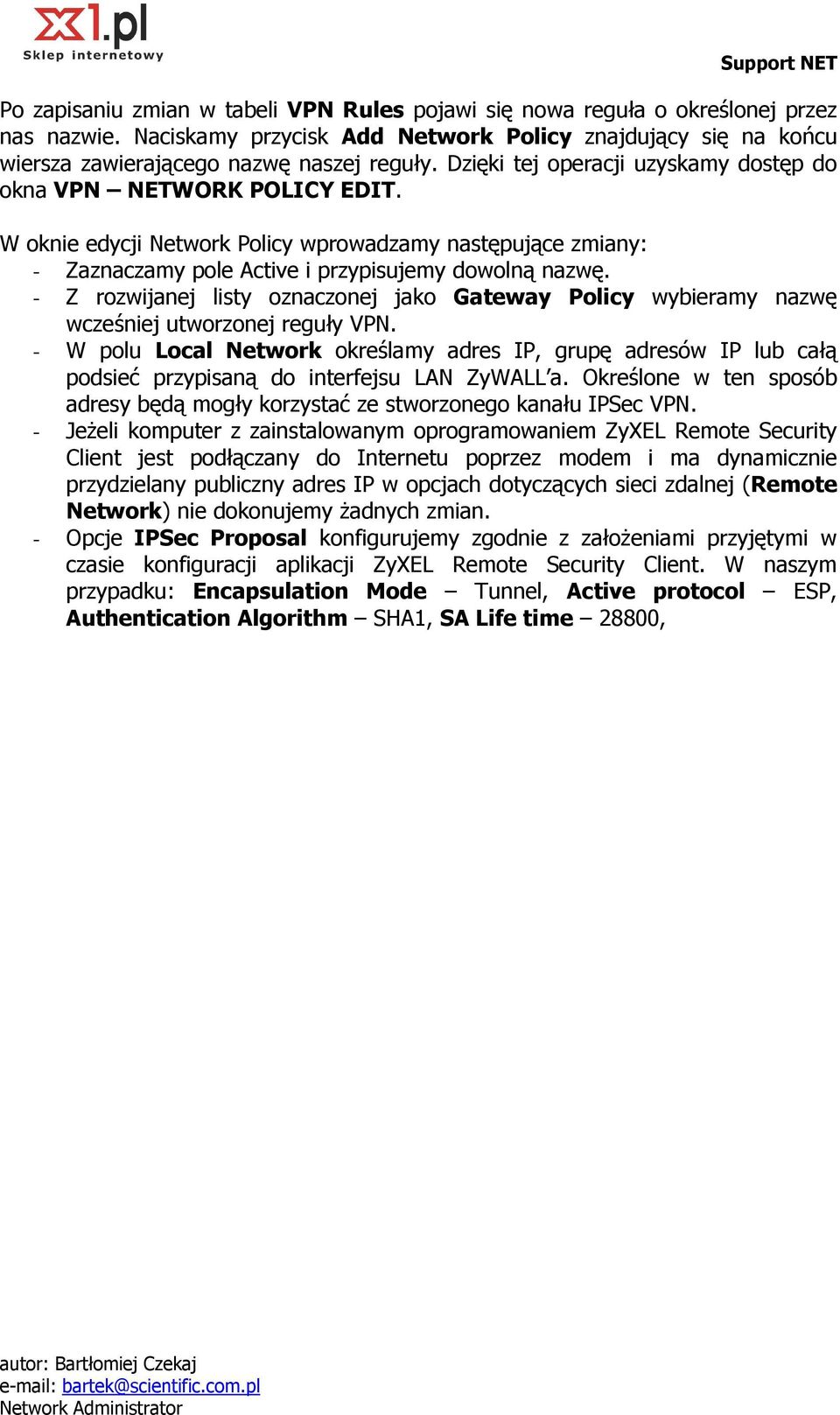

8 Po zapisaniu zmian w tabeli VPN Rules pojawi się nowa reguła o określonej przez nas nazwie. Naciskamy przycisk Add Network Policy znajdujący się na końcu wiersza zawierającego nazwę naszej reguły. Dzięki tej operacji uzyskamy dostęp do okna VPN NETWORK POLICY EDIT. W oknie edycji Network Policy wprowadzamy następujące zmiany: - Zaznaczamy pole Active i przypisujemy dowolną nazwę. - Z rozwijanej listy oznaczonej jako Gateway Policy wybieramy nazwę wcześniej utworzonej reguły VPN. - W polu Local Network określamy adres IP, grupę adresów IP lub całą podsieć przypisaną do interfejsu LAN ZyWALL a. Określone w ten sposób adresy będą mogły korzystać ze stworzonego kanału IPSec VPN. - Jeżeli komputer z zainstalowanym oprogramowaniem ZyXEL Remote Security Client jest podłączany do Internetu poprzez modem i ma dynamicznie przydzielany publiczny adres IP w opcjach dotyczących sieci zdalnej (Remote Network) nie dokonujemy żadnych zmian. - Opcje IPSec Proposal konfigurujemy zgodnie z założeniami przyjętymi w czasie konfiguracji aplikacji ZyXEL Remote Security Client. W naszym przypadku: Encapsulation Mode Tunnel, Active protocol ESP, Authentication Algorithm SHA1, SA Life time 28800,

9 Połączenie VPN IPSec omówione w na podstawie powyższego przykładu może być nawiązane jedynie od strony zdalnego klienta (komputera z zainstalowanym oprogramowaniem ZyXEL Remote Security Client). Przebieg nawiązywania połączenia możemy obserwować w logach urządzenia serii ZyWALL. No. Time Source IP Destination IP Note 25 09/28/ :29: IKE Rule [VPN_Client] Tunnel built successfully 26 09/28/ :29: IKE 27 09/28/ :29: IKE Adjust TCP MSS to 1398

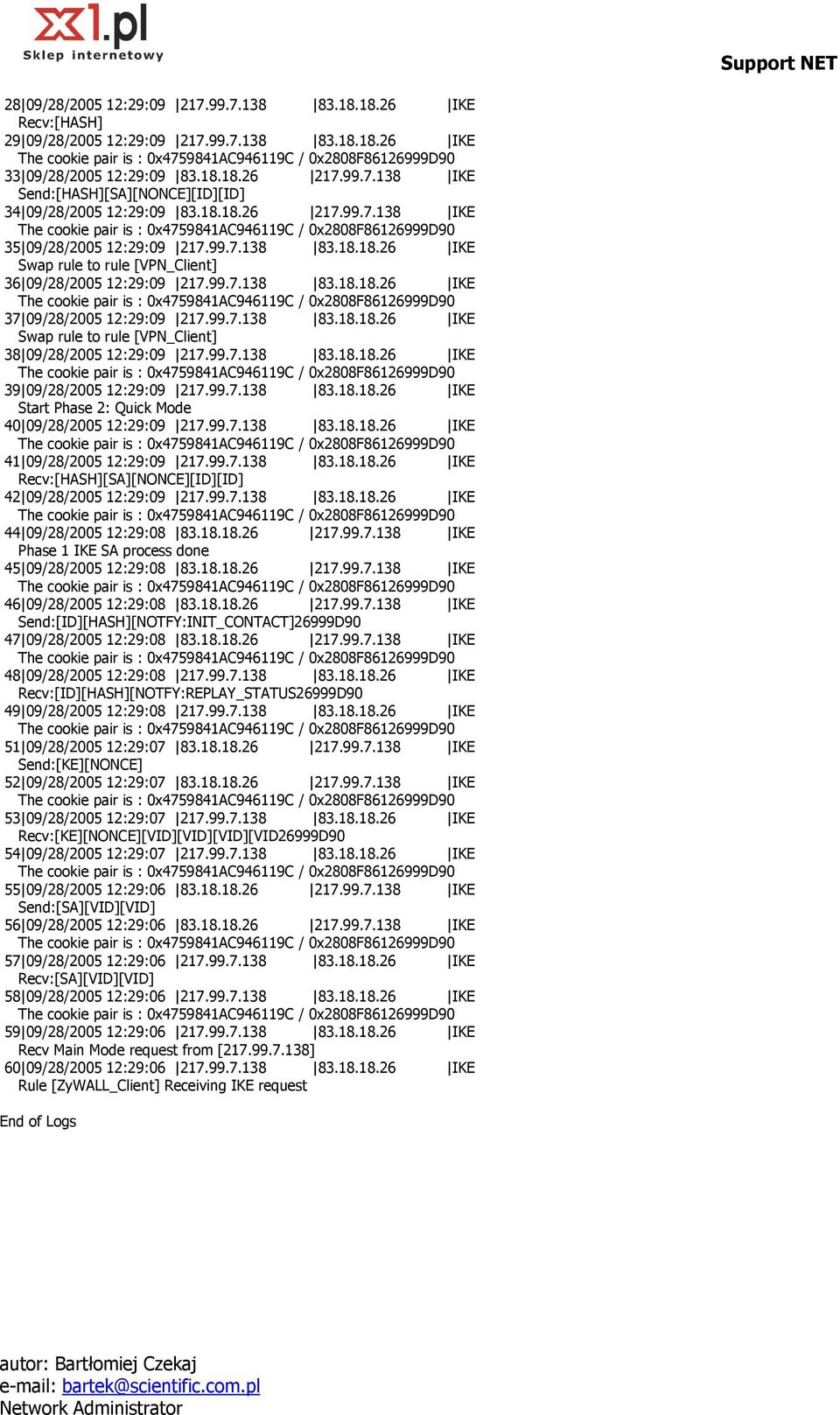

10 28 09/28/ :29: IKE Recv:[HASH] 29 09/28/ :29: IKE 33 09/28/ :29: IKE Send:[HASH][SA][NONCE][ID][ID] 34 09/28/ :29: IKE 35 09/28/ :29: IKE Swap rule to rule [VPN_Client] 36 09/28/ :29: IKE 37 09/28/ :29: IKE Swap rule to rule [VPN_Client] 38 09/28/ :29: IKE 39 09/28/ :29: IKE Start Phase 2: Quick Mode 40 09/28/ :29: IKE 41 09/28/ :29: IKE Recv:[HASH][SA][NONCE][ID][ID] 42 09/28/ :29: IKE 44 09/28/ :29: IKE Phase 1 IKE SA process done 45 09/28/ :29: IKE 46 09/28/ :29: IKE Send:[ID][HASH][NOTFY:INIT_CONTACT]26999D /28/ :29: IKE 48 09/28/ :29: IKE Recv:[ID][HASH][NOTFY:REPLAY_STATUS26999D /28/ :29: IKE 51 09/28/ :29: IKE Send:[KE][NONCE] 52 09/28/ :29: IKE 53 09/28/ :29: IKE Recv:[KE][NONCE][VID][VID][VID][VID26999D /28/ :29: IKE 55 09/28/ :29: IKE Send:[SA][VID][VID] 56 09/28/ :29: IKE 57 09/28/ :29: IKE Recv:[SA][VID][VID] 58 09/28/ :29: IKE 59 09/28/ :29: IKE Recv Main Mode request from [ ] 60 09/28/ :29: IKE Rule [ZyWALL_Client] Receiving IKE request End of Logs
