1 Instrukcja użytkownika Obsługa kas fiskalnych Wersja

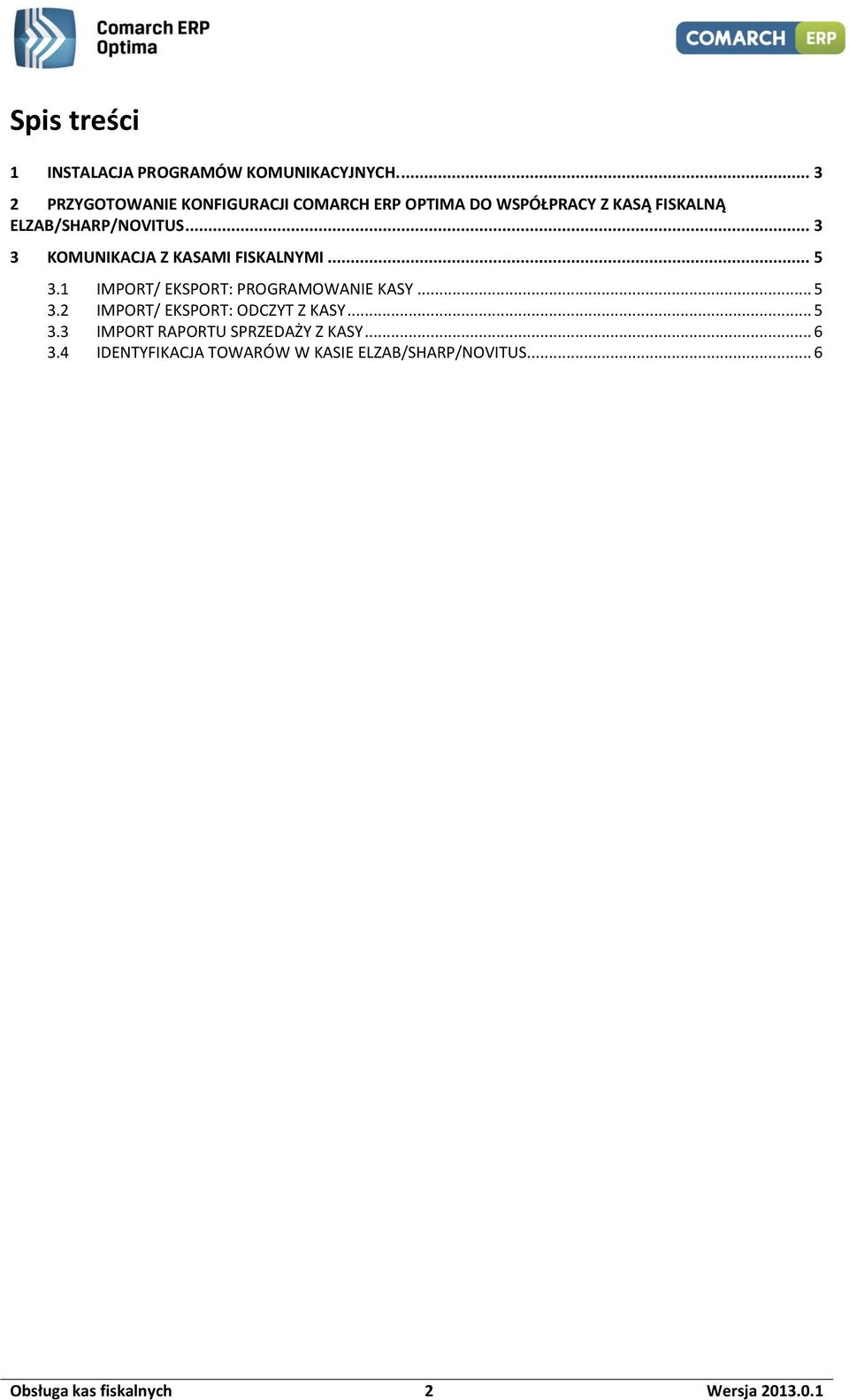

2 Spis treści 1 INSTALACJA PROGRAMÓW KOMUNIKACYJNYCH PRZYGOTOWANIE KONFIGURACJI COMARCH ERP OPTIMA DO WSPÓŁPRACY Z KASĄ FISKALNĄ ELZAB/SHARP/NOVITUS KOMUNIKACJA Z KASAMI FISKALNYMI IMPORT/ EKSPORT: PROGRAMOWANIE KASY IMPORT/ EKSPORT: ODCZYT Z KASY IMPORT RAPORTU SPRZEDAŻY Z KASY IDENTYFIKACJA TOWARÓW W KASIE ELZAB/SHARP/NOVITUS... 6 Obsługa kas fiskalnych 2 Wersja

3 Współpraca z urządzeniami zewnętrznymi kasy fiskalne W aktualnej wersji systemu Comarch ERP Optima możliwa jest współpraca z kasami ELZAB, SHARP, NOVITUS. Obsługa kas fiskalnych polega na przesyłaniu danych o towarach do/z kasy oraz imporcie raportu sprzedaży z kasy do programu. Współpraca przebiega w trybie off-line. Konfiguracja kas fiskalnych z programem Comarch ERP Optima sprowadza się do kilku czynności: przygotowania konfiguracji programu Comarch ERP Optima do współpracy z wybraną kasą przystosowania kart towarowych do współpracy z wybraną kasą fiskalną wg wymogów danej kasy Uwaga: Współpraca z kasami fiskalnymi ELZAB, NOVITUS, SHARP odbywa się z wykorzystaniem licencji na moduł HANDEL/HANDEL PLUS oraz wymaga dodatkowej obecności licencji na współpracę z kasami fiskalnymi w kluczu zabezpieczającym. Opłata wg cennika 1 Instalacja programów komunikacyjnych. Instalator Comarch ERP Optima podczas instalacji programu, automatycznie rejestruje biblioteki odpowiedzialne za komunikację z kasą fiskalną ELZAB, SHARP, NOVITUS. 2 Przygotowanie konfiguracji Comarch ERP Optima do współpracy z kasą fiskalną ELZAB/SHARP/NOVITUS Aby poprawnie przygotować program Comarch ERP Optima do współpracy z kasą należy dokonać ustawień: W konfiguracji programu System/Konfiguracja/Program/Ogólne są dostępne opcje: Działy dla kas fiskalnych na tym poziomie użytkownik definiuje dział (grupę) dla kas fiskalnych przypisując NUMER, NAZWĘ, STAWKĘ VAT dla tworzonego działu. Dla każdej stawki VAT może być zaprogramowana tylko jedna grupa. Kasy fiskalne - opcja ta umożliwia dodanie do systemu kas fiskalnych, użytkownik na tym poziomie wprowadza numer kasy zakres w przedziale , nazwę kasy jako dowolne znaki alfanumeryczne, oraz dokonuje wyboru odpowiedniego sterownika: ELZAB, SHARP, NOVITUS. Pola o nazwie Numer, Nazwa oraz Sterownik są wymagane aby program zezwolił na dodanie i zapisanie w bazie danych nowej kasy. Numery kas nie mogą się duplikować. Symbole stawek VAT (Kasy) - w tej części konfiguracji możemy przypisać symbol fiskalny, który odpowiada danej stawce VAT w kasie fiskalnej, w górnej części okna jest widoczna lista kas które zostały wprowadzone do programu w gałęzi Kasy fiskalne, symbole stawek są przypisywane dla odpowiedniej kasy wybranej na tej liście. Symbole stawek, muszą być zgodne z ustawieniami danej kasy fiskalnej. W konfiguracji programu System/Konfiguracja/Stanowisko/Ogólne/Kasa fiskalna znajdują się ustawienia dla kas fiskalnych podpiętych fizycznie do danego stanowiska. Ustawienia sterownika - użytkownik dokonuje z listy wyboru właściwego sterownika dla podpiętych kas fiskalnych. Ustawienia eksportu - do kasy można wysyłać towary z kodem Zwykły (dane pobierane są z pola KOD z karty towaru), kodem PLU (dane pobierane są z pola PLU z karty towaru zakładka Dodatkowe) lub EAN (dane pobierane z pola EAN z karty towaru), na tym etapie definiujemy także numer ceny, oraz rodzaj eksportu do wyboru są: pełny lub różnicowy. Ustawienia importu - parametr Podział na krótkie paragony. Po jego zaznaczeniu Użytkownik ma możliwość zadeklarowania ile pozycji maksymalnie może się znaleźć na jednym paragonie. W trakcie importu raport z kasy zostanie podzielony na kilka części, każda zawierać będzie określoną ilość pozycji i zostanie zapisana w odrębnych dokumentach. Obsługa kas fiskalnych 3 Wersja

4 Kasy fiskalne dla stanowiska to lista kas fizycznie podłączonych do danego stanowiska. Użytkownik po kliknięciu ikony plusa dokonuje wyboru kasy z listy kas zdefiniowanych w System/Konfiguracja/Program/Ogólne/Kasy fiskalne. Dla każdej kasy musi określić: nr portu COM, do którego podłączona jest kasa, MAGAZYN, na który będą odczytywane raporty (paragony) z kasy, Schemat numeracji dla tworzonych podczas odczytu paragonów, Seria wykorzystywana o ile w schemacie numeracji zostanie dodana seria. W oknie dodawania kasy fiskalnej jest dostępna ikona o nazwie: Dodatkowa konfiguracja sterownika kliknięciu wyświetli się okno z ustawieniami sterownika. po jej Dla sterownika ELZAB Prędkość transmisji - prędkość powinna być zgodna z ustawieniami na kasie fiskalnej; Rodzaj multipleksera - w zależności od posiadanego urządzenia lub kasy Elzab Delta Max LAN wybieramy odpowiedni wpis, do wyboru 4xRS232, 8xRS232/RJ, Przełącznik multipleksera, Multiplekser LAN/Delta Max LAN, w przypadku gdy nie będzie używany multiplekser lub kasa Elzab Delta Max LAN należy wybrać opcję Brak; Kanał multipleksera - należy wpisać odpowiednią wartość dla urządzenia. W przypadku wyboru Multiplekser LAN/Delta MAX LAN oprócz ustawienia kanału multipleksera należy ustawić Adres IP, Hasło autoryzacji, Ilość retransmisji, Timeout komunikacji, prędkość transmisji nie ma znaczenia. W przypadku bezpośredniego połączenia kasy Elzab Delta Max LAN z komputerem, kanał multipleksera należy ustawić na 1. Adres IP adres IP ustawiony na urządzeniu lub kasie (Elzab Delta Max LAN) Hasło autoryzacji ustawione na urządzeniu lub na kasie (Elzab Delta Max LAN) Ilość retransmisji maksymalna liczba retransmisji uszkodzonych pakietów (domyślnie 3) Timeout komunikacji (podawany w sekundach) maksymalny czas oczekiwanie na reakcję urządzenia/kasy (domyślnie 10, nie mniej niż 3). Używaj połączenia terminalowego parametr wykorzystywany w Comarch ERP Optima w modelu usługowym; Nie wykonuj raportu dobowego przy odczycie sprzedaży parametr służący do wyłączenia raportu dobowego przy odczycie sprzedaży z kasy; Dla sterownika SHARP Prędkość transmisji prędkość powinna być zgodna z ustawieniami na kasie fiskalnej, Model kasy do wyboru są SHARP ER-A2XX, SHARP ER-A2XX+kaucje, SHARP ER-A4XX oraz SHARP ER- A285P. Używaj połączenia terminalowego parametr wykorzystywany w Comarch ERP Optima w modelu usługowym; Nie wykonuj raportu dobowego przy odczycie sprzedaży parametr służący do wyłączenia raportu dobowego przy odczycie sprzedaży z kasy; Dla sterownika NOVITUS Prędkość transmisji prędkość powinna być zgodna z ustawieniami na kasie fiskalnej, Używaj połączenia terminalowego parametr wykorzystywany w Comarch ERP Optima w modelu usługowym; Kasa obsługuje pakiet ecrdtpluex (Rozszerzony pakiet PLU) pakiet wykorzystywany w nowszych modelach kas (został wprowadzony od kas PS 3000) w przypadku starszych modeli kas nie należy zaznaczać parametru! Kasa obsługuje pakiet zerujący (kasy: System, PS 3000, Soleo) zerowanie liczników jest możliwe tylko w nowszych kasach. W przypadku starszych modeli zamiast pakietu zerowania jest wykonywany zerujący odczyt sprzedaży (dla starszych kas nie należy zaznaczać parametru!) Obsługa kas fiskalnych 4 Wersja

5 Wysyłaj nazwę zdefiniowaną dla urządzeń fiskalnych zaznaczenie parametru powoduje, że do kasy zostanie wysłana nazwa dla urządzenia fiskalnego pobrana z zakładki Dodatkowe na karcie towaru (pole Nazwa). w przypadku nie uzupełnienia tej nazwy lub wyłączenia parametru do kasy zostanie wysłana nazwa towaru. 3 Komunikacja z kasami fiskalnymi 3.1 Import/ eksport: Programowanie kasy Funkcja umożliwia eksport listy towarów do kasy i jest ona dostępna z poziomu Ogólne/Cennik przycisk. Istnieje kilka warunków, które muszą zostać spełnione, by zaprogramowanie kasy było możliwe: 1. Kody towarów, Grupy (działy), jednostki miary muszą być zgodne z wymogami danej kasy. 2. Jeśli nadane kody są alfanumeryczne Użytkownik może wykorzystać do transmisji kody PLU towarów. 3. Towary muszą mieć określoną stawkę VAT, która jednocześnie jest zaprogramowana na kasie (w innym przypadku program nie przeprowadzi transmisji). Podczas programowania kasy warto pamiętać, że przesyłane są zawsze informacje o towarach wyfiltrowanych na liście cennikowej. Istnieje więc możliwość wysłania jedynie wybranych (przez założenie odpowiedniego filtra, wybranie grupy itd.) towarów. Podczas programowania kasy wysyłana jest cena towaru ustawiona w konfiguracji Stanowisko/Ogólne/Kasa Fiskalna. Jeśli wybrana cena jest ceną netto program wysyłając informacje do kasy automatycznie dolicza VAT określony dla poszczególnych towarów (w kasie zawsze programowane są ceny brutto). Program podczas eksportu sprawdza w kasie czy istnieją towary o takich samych kodach jeżeli TAK zwraca informacje w postaci logu. Do kas mogą być wysyłane kody zwykłe, kody PLU jak i kody EAN. Towary wg: kod - do kasy zostaną przesłane podstawowe (numeryczne) kody towarów Towary wg: PLU do kasy zostaną przesłane numeryczne kody towarów (pole PLU na karcie towaru) Towary wg: EAN - do kasy zostaną wysłane kody EAN towarów. W przypadku, gdy towar nie ma nadanego kodu EAN zostanie pominięty przy eksporcie danych. W przypadku kas Elzab, kody zwykłe wysłane są zawsze. Programowanie kasy jest również możliwe z poziomu formularza Faktury Zakupu/Przyjęcie Zewnętrzne. Po wciśnięciu przycisku otwierane jest okno, w którym należy podać parametry eksportu (domyślne ustawienia pobierane są z konfiguracji System/Konfiguracja/Stanowisko/Ogólne/Kasa Fiskalna.). Należy zdecydować czy ma być wykonany eksport pełny (wszystkie towary z listy) czy różnicowy (tylko towary, dla których coś się zmieniło), wybrać numer kasy oraz sposób wysyłania towarów. Numer ceny pobierany jest z konfiguracji Funkcja programowania kasy jest również wykorzystywana w przypadku aktualizacji danych o towarach (np. zmiana ceny sprzedaży). Należy jednak pamiętać, że przed wykonaniem aktualizacji należy upewnić się czy raport dobowy zerujący był wykonany na kasie. W innym przypadku, jeśli na kasie przeprowadzona była sprzedaż, program nie umożliwi aktualizacji danych. Uwaga: Niektóre modele kas nie obsługują kodów EAN, w takim przypadku należy bazę przygotować wg zwykłych kodów. 3.2 Import/ eksport: Odczyt z kasy W przypadku, gdy Użytkownik prowadził wcześniej sprzedaż na kasie, natomiast dopiero rozpoczyna pracę z systemem Comarch ERP Optima istnieje możliwość zaimportowania towarów istniejących już w kasie do cennika w programie. Odczyt z kasy dostępny jest z menu Ogólne/Cennik. Obsługa kas fiskalnych 5 Wersja

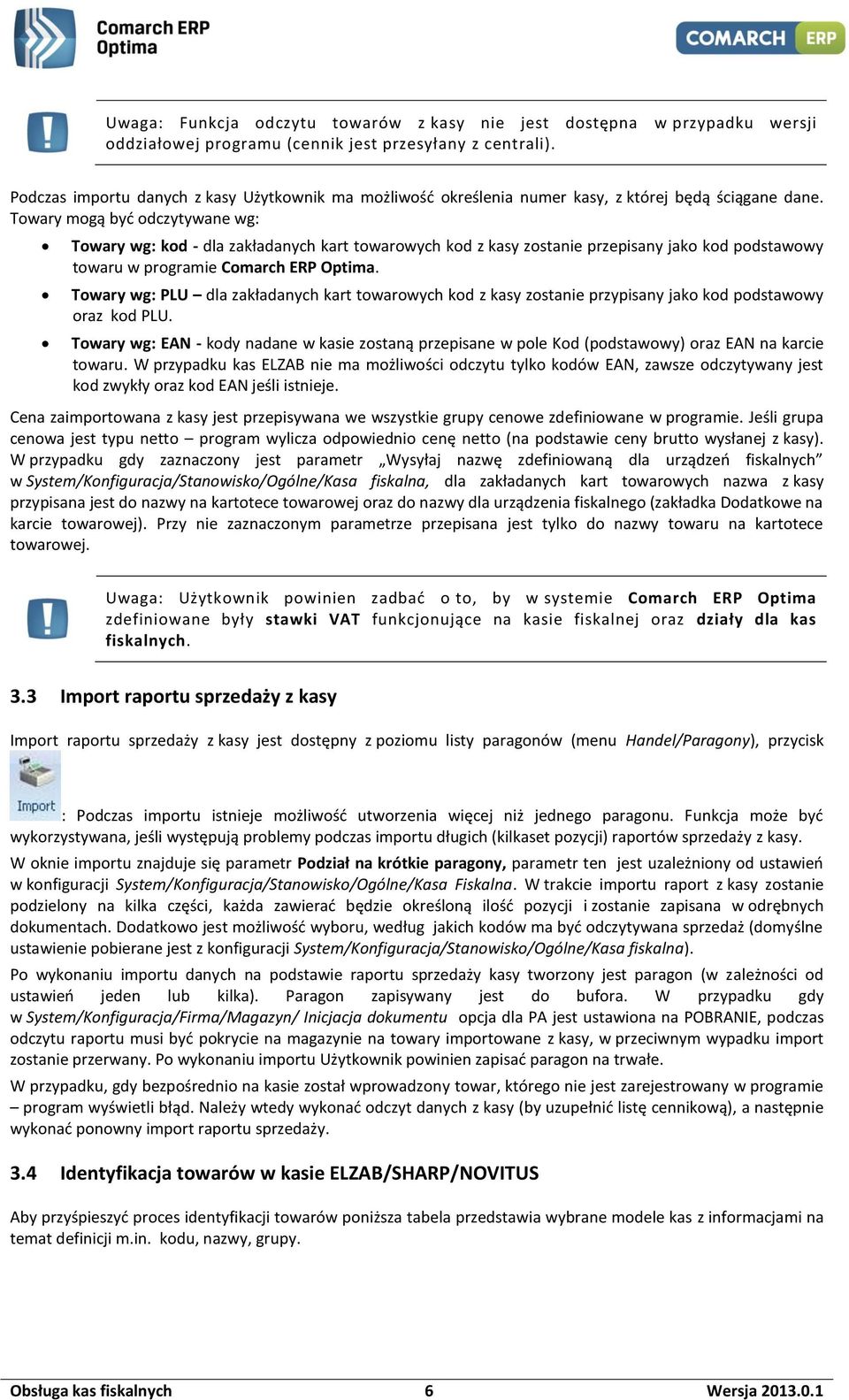

6 Uwaga: Funkcja odczytu towarów z kasy nie jest dostępna w przypadku wersji oddziałowej programu (cennik jest przesyłany z centrali). Podczas importu danych z kasy Użytkownik ma możliwość określenia numer kasy, z której będą ściągane dane. Towary mogą być odczytywane wg: Towary wg: kod - dla zakładanych kart towarowych kod z kasy zostanie przepisany jako kod podstawowy towaru w programie Comarch ERP Optima. Towary wg: PLU dla zakładanych kart towarowych kod z kasy zostanie przypisany jako kod podstawowy oraz kod PLU. Towary wg: EAN - kody nadane w kasie zostaną przepisane w pole Kod (podstawowy) oraz EAN na karcie towaru. W przypadku kas ELZAB nie ma możliwości odczytu tylko kodów EAN, zawsze odczytywany jest kod zwykły oraz kod EAN jeśli istnieje. Cena zaimportowana z kasy jest przepisywana we wszystkie grupy cenowe zdefiniowane w programie. Jeśli grupa cenowa jest typu netto program wylicza odpowiednio cenę netto (na podstawie ceny brutto wysłanej z kasy). W przypadku gdy zaznaczony jest parametr Wysyłaj nazwę zdefiniowaną dla urządzeń fiskalnych w System/Konfiguracja/Stanowisko/Ogólne/Kasa fiskalna, dla zakładanych kart towarowych nazwa z kasy przypisana jest do nazwy na kartotece towarowej oraz do nazwy dla urządzenia fiskalnego (zakładka Dodatkowe na karcie towarowej). Przy nie zaznaczonym parametrze przepisana jest tylko do nazwy towaru na kartotece towarowej. Uwaga: Użytkownik powinien zadbać o to, by w systemie Comarch ERP Optima zdefiniowane były stawki VAT funkcjonujące na kasie fiskalnej oraz działy dla kas fiskalnych. 3.3 Import raportu sprzedaży z kasy Import raportu sprzedaży z kasy jest dostępny z poziomu listy paragonów (menu Handel/Paragony), przycisk : Podczas importu istnieje możliwość utworzenia więcej niż jednego paragonu. Funkcja może być wykorzystywana, jeśli występują problemy podczas importu długich (kilkaset pozycji) raportów sprzedaży z kasy. W oknie importu znajduje się parametr Podział na krótkie paragony, parametr ten jest uzależniony od ustawień w konfiguracji System/Konfiguracja/Stanowisko/Ogólne/Kasa Fiskalna. W trakcie importu raport z kasy zostanie podzielony na kilka części, każda zawierać będzie określoną ilość pozycji i zostanie zapisana w odrębnych dokumentach. Dodatkowo jest możliwość wyboru, według jakich kodów ma być odczytywana sprzedaż (domyślne ustawienie pobierane jest z konfiguracji System/Konfiguracja/Stanowisko/Ogólne/Kasa fiskalna). Po wykonaniu importu danych na podstawie raportu sprzedaży kasy tworzony jest paragon (w zależności od ustawień jeden lub kilka). Paragon zapisywany jest do bufora. W przypadku gdy w System/Konfiguracja/Firma/Magazyn/ Inicjacja dokumentu opcja dla PA jest ustawiona na POBRANIE, podczas odczytu raportu musi być pokrycie na magazynie na towary importowane z kasy, w przeciwnym wypadku import zostanie przerwany. Po wykonaniu importu Użytkownik powinien zapisać paragon na trwałe. W przypadku, gdy bezpośrednio na kasie został wprowadzony towar, którego nie jest zarejestrowany w programie program wyświetli błąd. Należy wtedy wykonać odczyt danych z kasy (by uzupełnić listę cennikową), a następnie wykonać ponowny import raportu sprzedaży. 3.4 Identyfikacja towarów w kasie ELZAB/SHARP/NOVITUS Aby przyśpieszyć proces identyfikacji towarów poniższa tabela przedstawia wybrane modele kas z informacjami na temat definicji m.in. kodu, nazwy, grupy. Obsługa kas fiskalnych 6 Wersja

7 Kasy ELZAB PLU (ilość kodów) KOD NAZWA GRUPA TOWAROWA JEDNOSTKI MIARY ALFA 2047, cyfrowy do 18 znaków DELTA lub cyfrowy do 18 znaków ECO cyfrowy do 18 znaków JOTA cyfrowy do 18 znaków MINI cyfrowy do 16 znaków Ilość. do 16 Ilość znaków: 19 Ilość gr. do 99 Ilość znaków: 19 Ilość gr. do 99 Ilość znaków: 19 Ilość gr. do 16 Ilość znaków: 18 Ilość gr. do 16 Ilość znaków:16 Tabela 1. Dane techniczne kas fiskalnych ELZAB. Źródło: Kasy SHARP PLU (ilość kodów) KOD NAZWA GRUPA TOWAROWA ER-A237P cyfrowy do 16 znaków Ilość gr. od 5 do 20 ER-A277P cyfrowy do 16 znaków Ilość gr. do 30 ER-A285P cyfrowy do 24 znaków Ilość gr. do 99 ER-A457P 2000 opcjonalnie lub do 6 cyfr 8, 12 lub 16 znaków Ilość gr. do 99 Tabela 2Dane techniczne kas fiskalnych SHARP. Źródło: Kasy NOVITUS PLU (ilość kodów) KOD NAZWA GRUPA TOWAROWA MAŁA 500 do 18 znaków do 18 znaków Ilość gr. 16 BRAVO 2300 do 18 znaków do 18 znaków Ilość. do 42 FRIGO II 1000 do 18 znaków do 18 znaków Ilość gr. do 42 SOLEO PLUS do 18 znaków do 18 znaków Ilość gr. do 64 PS do 18 znaków do 40 znaków Ilość gr. do 64 Tabela 3 Dane techniczne kas fiskalnych SHARP. Źródło: Uwaga: Powyższe tabelki mają charakter tylko i wyłącznie informacyjny. Obsługa kas fiskalnych 7 Wersja
