Na chwilę obecną biblioteka ElzabObsluga.dll współpracuje tylko ze sprawdzarkami RSowymi.

Transkrypt

1 Instrucja wdrożenia biblioteki ElzabObsluga.dll Wymagane wersje: ihurt 6.3 ElzabObsluga.dll KhAutomat Schemat blokowy: Na chwilę obecną biblioteka ElzabObsluga.dll współpracuje tylko ze sprawdzarkami RSowymi. Sprawdzarki podłączone są lokalnie do komputerów na których zainstalowany jest program ihurt (klient ihurt). Biblioteka ElzabObsluga.dll znajduje się w podkatalogu DRUKFISK aplikacji. Biblioteka ElzabObsluga.dll do poprawnej pracy wymaga bibliotek firmy Elzab: WinIP.dll (rozmiar: bajtów, z dnia: 8 marca 2007) (interfejs plikowy Elzab w wersji 8.55) UWAGA!!!

2 1. Biblioteka ta nie jest wersjonowana i prawdopodobnie trzeba ją podgrywać ręcznie. 2. Nie przetestowano poprawności działania tej wersji biblioteki WinIP.dll z drukarką etykiet Elzab Eta. Wszelkie pytania na ten temat Krzysztof Gwiazda. Biblioteki WinIP.dll musi znajdować się w tym samym katalogu co biblioteka ElzabObsluga.dll czyli w podkatalogu DRUKFISK. Konfiguracja. Na każdym stanowisku, gdzie są podłączone sprawdzarki musi być utworzony plik konfiguracyjny o nazwie ElzabObsluga.ini (w tym samym katalogu co biblioteka ElzabObsluga.dll) Przykładowy plik ElzabObsluga.ini dla stanowiska do którego podłączone są dwie sprawdzarki RS: [SprawdzarkaRS 1] NumerUrzadzenia = 1 NumerLaczaSzeregowego = 1 SzybkoscTransmisji = 9600 RodzajMultipleksera = 0 NumerKanaluMultipleksera = 1 Timeout = 3 [SprawdzarkaRS 2] NumerUrzadzenia = 2 NumerLaczaSzeregowego = 2 SzybkoscTransmisji = RodzajMultipleksera = 0 NumerKanaluMultipleksera = 1 Timeout = 4 Nazwy sekcji: SprawdzarkaRS 1 SprawdzarkaRS 2 muszą być unikalne (nie mogą wystąpić dwie sekcje o tej samej nazwie) z tym, że muszą rozpoczynać się od tekstu SprawdzarkaRS Pozostałe sekcje wyjaśnione zgodnie z instrukcją firmy Elzab (ogólna nazwa kasa tutaj czytaj sprawdzarka :)) Uwaga! Wspomniane łącze modemowe nie jest obsługiwane. NumerUrzadzenia numer kasy w systemie kas w zakresie Każda kasa powinna mieć jednoznacznie nadany numer, który będzie identyfikował ją podczas zapisów i odczytów przez programy narzędziowe. Poza jednoznacznością nie ma ograniczeń na numerację kas, tzn. nie musi być ciągła czy też zaczynać się od 1. NumerLaczaSzeregowego numer łącza szeregowego komputera w zakresie 1-4. Oznacza do którego łącza jest przyłączona kasa, multiplekser lub modem. SzybkoscTransmisji

3 szybkość transmisji w bodach z jaką pracuje dana kasa. Należy w tym miejscu podać tylko jeden z parametrów. Wyższa szybkość oznacza mniej czasu potrzebnego na pracę programu narzędziowego, ale może w pewnych warunkach sprawiać kłopoty np. przy długich lub niewłaściwych kablach połączeniowych. Nie jest możliwe użycie szybkości poprzez łącze modemowe. RodzajMultipleksera oznacza, że do tego łącza szeregowego jest dołączony multiplekser typu określonego przez parametr RodzajMultipleksera: RodzajMultipleksera = 0 kasa podłączona bezpośrednio do portu szeregowego, RodzajMultipleksera = 1 multiplekser 4xRS232 lub 4xRS232/RJ, RodzajMultipleksera = 2 łącze modemowe. RodzajMultipleksera = 3 Przełącznik Multiplekserów 2MX RodzajMultipleksera = 4 multiplekser 8xRS232/RJ NumerKanaluMultipleksera numer kanału multipleksera. Dla kasy podłączonej bezpośrednio należy zawsze ustawiać NumerKanaluMultipleksera = 1. Dla multipleksera 4xRS232 (lub 4xRS232/RJ) parametr NumerKanaluMultipleksera jest liczbą z zakresu 1-4. Dla łącza modemowego NumerKanaluMultipleksera jest liczbą z zakresu 1-8 (dla modemów kasowych opartych o modem Prolink potrzebna jest przeróbka sprzętowa). Dla przełącznika multiplekserów 2MX NumerKanaluMultipleksera jest liczbą z zakresu 1-8 Dla multipleksera 8xRS232/RJ NumerKanaluMultipleksera jest liczbą z zakresu 1-8. Należy dodać, że poszczególne kasy podłączone przez multiplekser lub łącza modemowego mogą pracować z różnymi szybkościami transmisji. Timeout wielkość timeouta w sekundach dla danej kasy (każda kasa w systemie może pracować z innym timeoutem). Zalecany minimalny timeout wynosi 3s. Współpraca i-hurtu ze sprawdzarkami wymaga określenia grupy cen sprzedaży jakie mają być wysyłane na sprawdzarkę (czwarta zakładka okna Aplikacja->Konfiguracja). Parametr ten musi być określony oddzielnie dla każdego stanowiska. Sposoby uruchomienia eksportu na sprawdzarkę: 1. Słowniki -> Towary -> Narzędzia -> Eksport towarów do sprawdzarek cen Opcja ta eksportuje całą bazę towarową. 2. Eksport z użyciem aplikacji KhAutomat eksporty przyrostowe (towary zmienione od ostatniego eksportu) opis poniżej UWAGA!!! Eksport towarów na sprawdzarki technicznie składa się z dwóch etapów: 1. Pobranie danych z bazy 2. Wysyłanie danych do sprawdzarek Pierwsze pobranie danych może trwać dość długi czas (nawet w granicach pół godziny w zależności od ilości towarów i obciążenia serwera; przykładowo: baza Mrowka_104 na serwerze ibm-szkolenia - 89 tysięcy towarów pobranie danych od 2:50 do 28 minut w zależności od obciążenia serwera) z uwagi na to, że aplikacja musi przydzielić towarom identyfikatory potrzebne do późniejszego szybkiego przeprowadzania eksportów przyrostowych. Operacja nadawania identyfikatorów

4 blokuje dostęp do tabeli towarów w związku z tym, przez ten moment nie będzie możliwe prowadzenie sprzedaży ani wykonywanie operacji na towarach i cennikach. Etap drugi czyli wysyłanie danych do sprawdzarek również może trwać długo, w zależności od ilości towarów i ilości sprawdzarek na stanowisku ale operacja ta nie powoduje blokowania tabeli towarów inni użytkownicy mogą swobodnie pracować. Automatyczny eksport z wykorzystaniem apikacji KhAutomat Aby wykonywać automatyczne eksporty z udziałem KhAutomatu należy odpowiednio skofigurować tę aplikację na każdym stanowisku, do którego przyłączone są sprawdzarki. 1. W pliku serwery.ini należy dołożyć sekcję: EksportTowarowDoSprawdzarek=1 dla tego serwera, z którego mają być pobierane towary do eksportu. 2. Aplikację KhAutomat należy wywołać z przełącznikiem /ETDS (skrót od Eksport Towarów Do Sprawdzarek) 3. Aplikację wywoływać w zadanym okresie czasu (np. co godzinę) poprzez harmonogram zadań. Eksporty przez KhAutomat są przyrostowe tzn. eksportowane są towary zmienione od ostaniego eksportu. Data ostatniego eksportu zapamiętywana jest oddzielnie dla każdego stanowiska. Dodatkowe uwagi. 1. Sprawdzarki posiadają ograniczoną ilość towarów wg tabeli RW RW+ RL RL+ Ilość towarów (PLU) Jeśli w bazie ihurt pojawi się więcej towarów do wysłania niż sprawdzarka może przyjąć, wtedy przy eksporcie sprawdzarka generuje błąd 105 o nieprawidłowych numerach towarów co normalnie sprawiłoby, że cały eksport kończy się błędnie. Aby tego uniknąć biblioteka ElzabObsluga.dll podczas eksportu sprawdza ile maksymalnie towarów może przyjąć dana sprawdzarka a następnie obcina nadmiarowe dane dla tej sprawdzarki po to, aby błąd 105 nie wystąpił. Dzięki temu, system sprawdzarek może zawierać sprawdzarki o różnej pojemności PLU bez obawy wystąpienia błędu 105 gdy towarów jest za dużo dla którejś ze sprawdzarek. 2. Sprawdzarka nie przyjmuje towarów z kodem kreskowym zawierających litery jesli pojawi się taki towar zostanie zwrócony błąd o nieprawidłowych danych wejściowych.

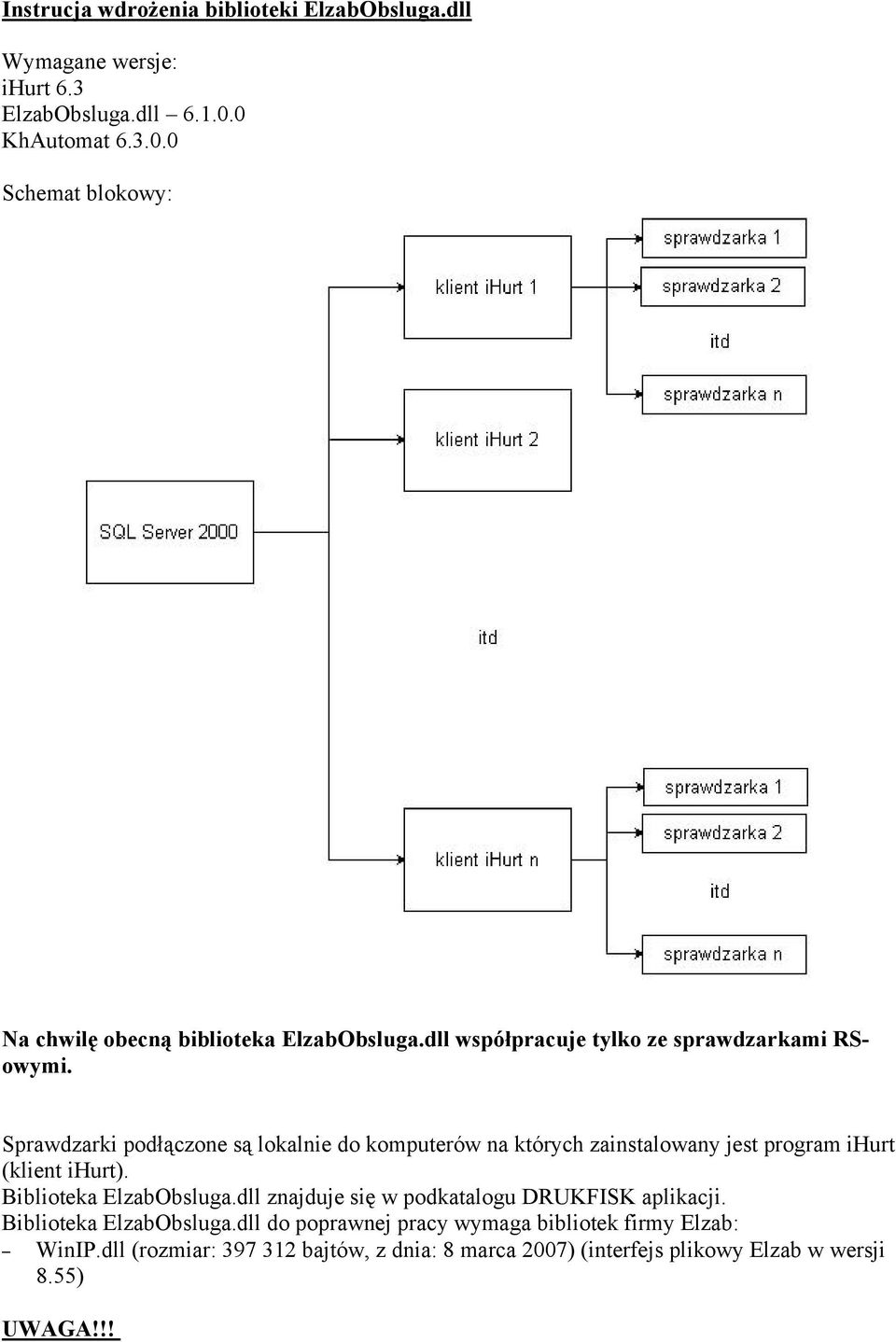

5 Instrucja wdrożenia biblioteki ElzabObsluga.dll Wymagane wersje: ihurt 6.3 ElzabObsluga.dll KhAutomat Schemat blokowy: Na chwilę obecną biblioteka ElzabObsluga.dll współpracuje tylko ze sprawdzarkami RSowymi. Sprawdzarki podłączone są lokalnie do komputerów na których zainstalowany jest program ihurt (klient ihurt). Biblioteka ElzabObsluga.dll znajduje się w podkatalogu DRUKFISK aplikacji. Biblioteka ElzabObsluga.dll do poprawnej pracy wymaga bibliotek firmy Elzab: WinIP.dll (rozmiar: bajtów, z dnia: 8 marca 2007) (interfejs plikowy Elzab w wersji 8.55) UWAGA!!!

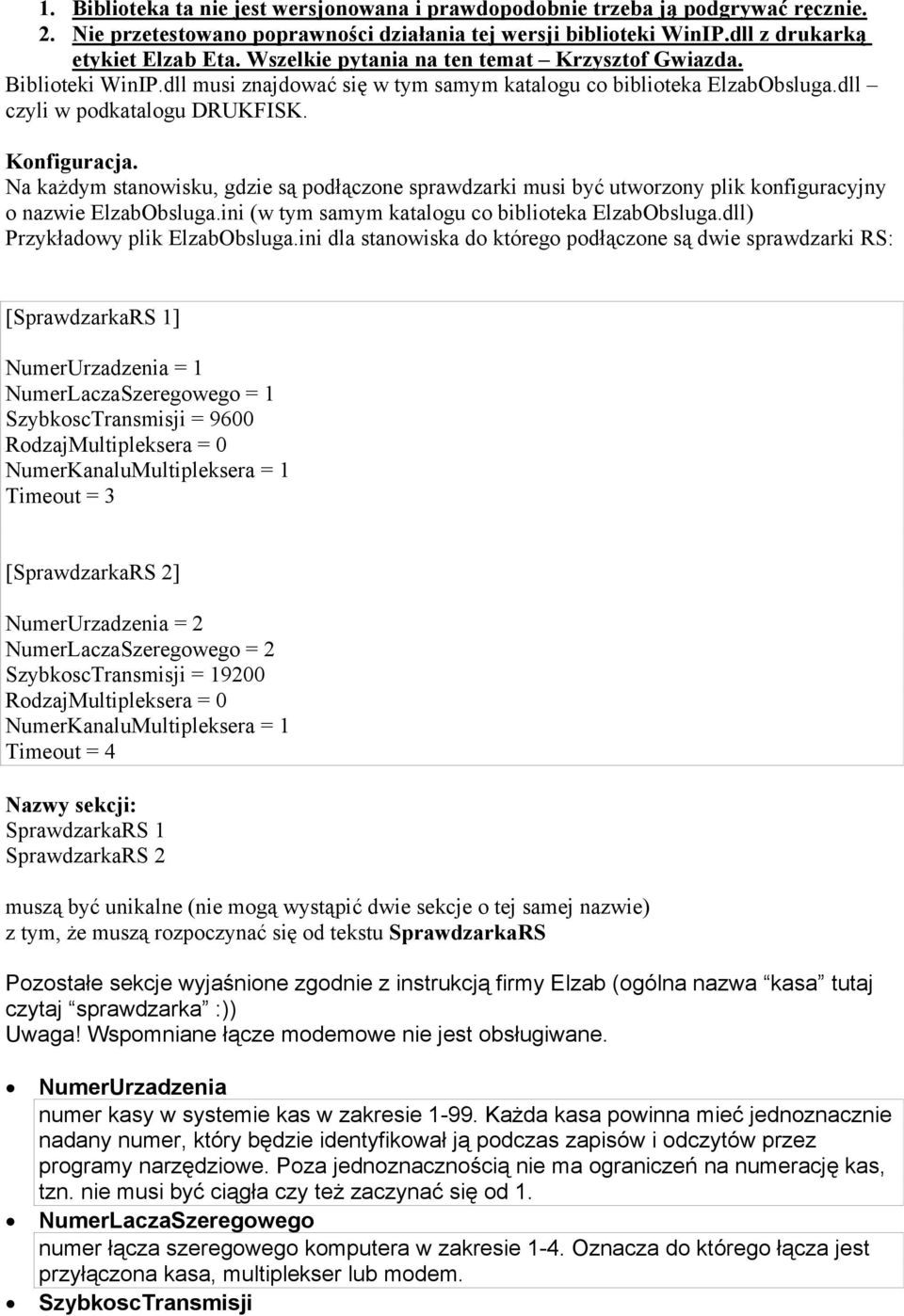

6 1. Biblioteka ta nie jest wersjonowana i prawdopodobnie trzeba ją podgrywać ręcznie. 2. Nie przetestowano poprawności działania tej wersji biblioteki WinIP.dll z drukarką etykiet Elzab Eta. Wszelkie pytania na ten temat Krzysztof Gwiazda. Biblioteki WinIP.dll musi znajdować się w tym samym katalogu co biblioteka ElzabObsluga.dll czyli w podkatalogu DRUKFISK. Konfiguracja. Na każdym stanowisku, gdzie są podłączone sprawdzarki musi być utworzony plik konfiguracyjny o nazwie ElzabObsluga.ini (w tym samym katalogu co biblioteka ElzabObsluga.dll) Przykładowy plik ElzabObsluga.ini dla stanowiska do którego podłączone są dwie sprawdzarki RS: [SprawdzarkaRS 1] NumerUrzadzenia = 1 NumerLaczaSzeregowego = 1 SzybkoscTransmisji = 9600 RodzajMultipleksera = 0 NumerKanaluMultipleksera = 1 Timeout = 3 [SprawdzarkaRS 2] NumerUrzadzenia = 2 NumerLaczaSzeregowego = 2 SzybkoscTransmisji = RodzajMultipleksera = 0 NumerKanaluMultipleksera = 1 Timeout = 4 Nazwy sekcji: SprawdzarkaRS 1 SprawdzarkaRS 2 muszą być unikalne (nie mogą wystąpić dwie sekcje o tej samej nazwie) z tym, że muszą rozpoczynać się od tekstu SprawdzarkaRS Pozostałe sekcje wyjaśnione zgodnie z instrukcją firmy Elzab (ogólna nazwa kasa tutaj czytaj sprawdzarka :)) Uwaga! Wspomniane łącze modemowe nie jest obsługiwane. NumerUrzadzenia numer kasy w systemie kas w zakresie Każda kasa powinna mieć jednoznacznie nadany numer, który będzie identyfikował ją podczas zapisów i odczytów przez programy narzędziowe. Poza jednoznacznością nie ma ograniczeń na numerację kas, tzn. nie musi być ciągła czy też zaczynać się od 1. NumerLaczaSzeregowego numer łącza szeregowego komputera w zakresie 1-4. Oznacza do którego łącza jest przyłączona kasa, multiplekser lub modem. SzybkoscTransmisji

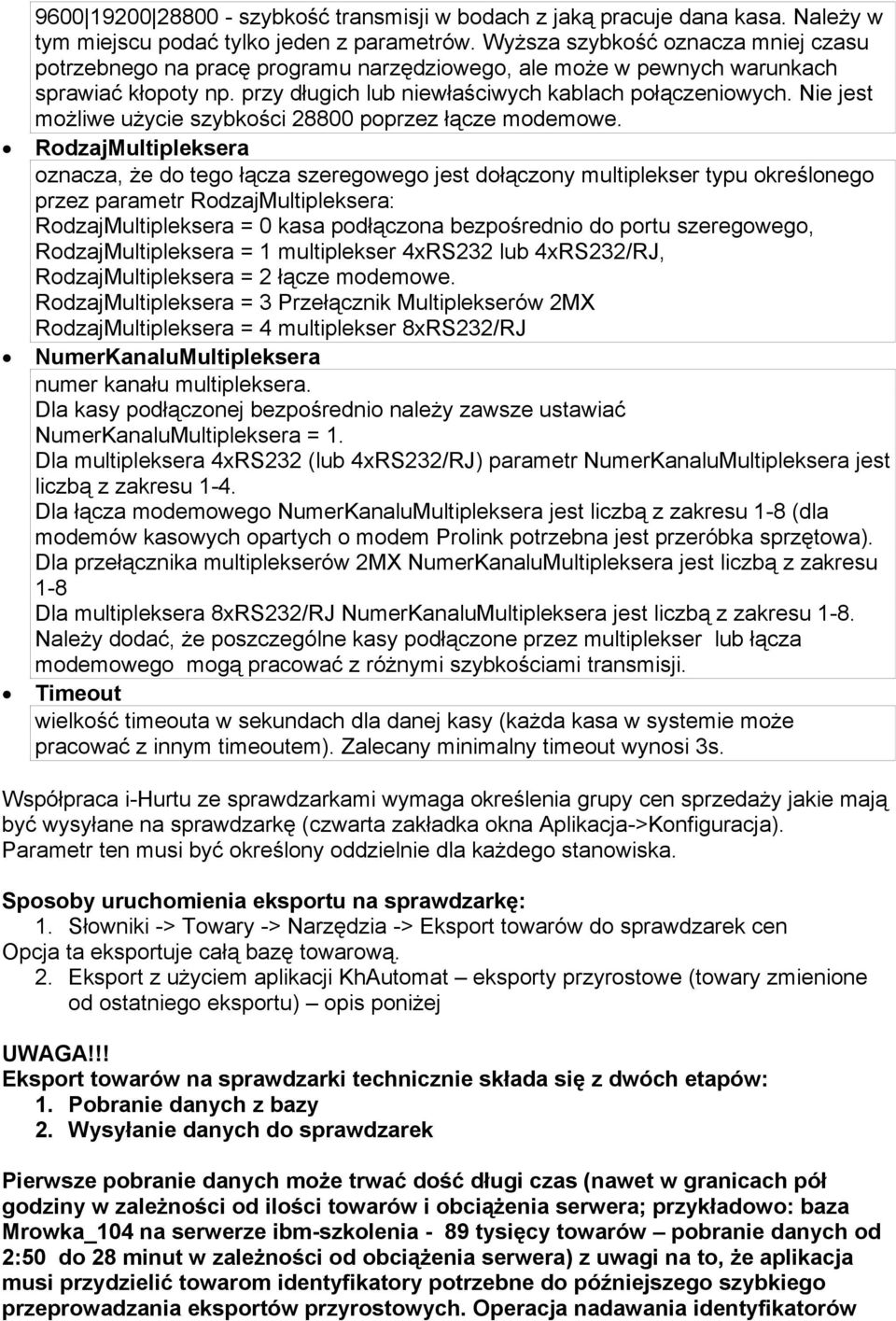

7 szybkość transmisji w bodach z jaką pracuje dana kasa. Należy w tym miejscu podać tylko jeden z parametrów. Wyższa szybkość oznacza mniej czasu potrzebnego na pracę programu narzędziowego, ale może w pewnych warunkach sprawiać kłopoty np. przy długich lub niewłaściwych kablach połączeniowych. Nie jest możliwe użycie szybkości poprzez łącze modemowe. RodzajMultipleksera oznacza, że do tego łącza szeregowego jest dołączony multiplekser typu określonego przez parametr RodzajMultipleksera: RodzajMultipleksera = 0 kasa podłączona bezpośrednio do portu szeregowego, RodzajMultipleksera = 1 multiplekser 4xRS232 lub 4xRS232/RJ, RodzajMultipleksera = 2 łącze modemowe. RodzajMultipleksera = 3 Przełącznik Multiplekserów 2MX RodzajMultipleksera = 4 multiplekser 8xRS232/RJ NumerKanaluMultipleksera numer kanału multipleksera. Dla kasy podłączonej bezpośrednio należy zawsze ustawiać NumerKanaluMultipleksera = 1. Dla multipleksera 4xRS232 (lub 4xRS232/RJ) parametr NumerKanaluMultipleksera jest liczbą z zakresu 1-4. Dla łącza modemowego NumerKanaluMultipleksera jest liczbą z zakresu 1-8 (dla modemów kasowych opartych o modem Prolink potrzebna jest przeróbka sprzętowa). Dla przełącznika multiplekserów 2MX NumerKanaluMultipleksera jest liczbą z zakresu 1-8 Dla multipleksera 8xRS232/RJ NumerKanaluMultipleksera jest liczbą z zakresu 1-8. Należy dodać, że poszczególne kasy podłączone przez multiplekser lub łącza modemowego mogą pracować z różnymi szybkościami transmisji. Timeout wielkość timeouta w sekundach dla danej kasy (każda kasa w systemie może pracować z innym timeoutem). Zalecany minimalny timeout wynosi 3s. Współpraca i-hurtu ze sprawdzarkami wymaga określenia grupy cen sprzedaży jakie mają być wysyłane na sprawdzarkę (czwarta zakładka okna Aplikacja->Konfiguracja). Parametr ten musi być określony oddzielnie dla każdego stanowiska. Sposoby uruchomienia eksportu na sprawdzarkę: 1. Słowniki -> Towary -> Narzędzia -> Eksport towarów do sprawdzarek cen Opcja ta eksportuje całą bazę towarową. 2. Eksport z użyciem aplikacji KhAutomat eksporty przyrostowe (towary zmienione od ostatniego eksportu) opis poniżej UWAGA!!! Eksport towarów na sprawdzarki technicznie składa się z dwóch etapów: 1. Pobranie danych z bazy 2. Wysyłanie danych do sprawdzarek Pierwsze pobranie danych może trwać dość długi czas (nawet w granicach pół godziny w zależności od ilości towarów i obciążenia serwera; przykładowo: baza Mrowka_104 na serwerze ibm-szkolenia - 89 tysięcy towarów pobranie danych od 2:50 do 28 minut w zależności od obciążenia serwera) z uwagi na to, że aplikacja musi przydzielić towarom identyfikatory potrzebne do późniejszego szybkiego przeprowadzania eksportów przyrostowych. Operacja nadawania identyfikatorów

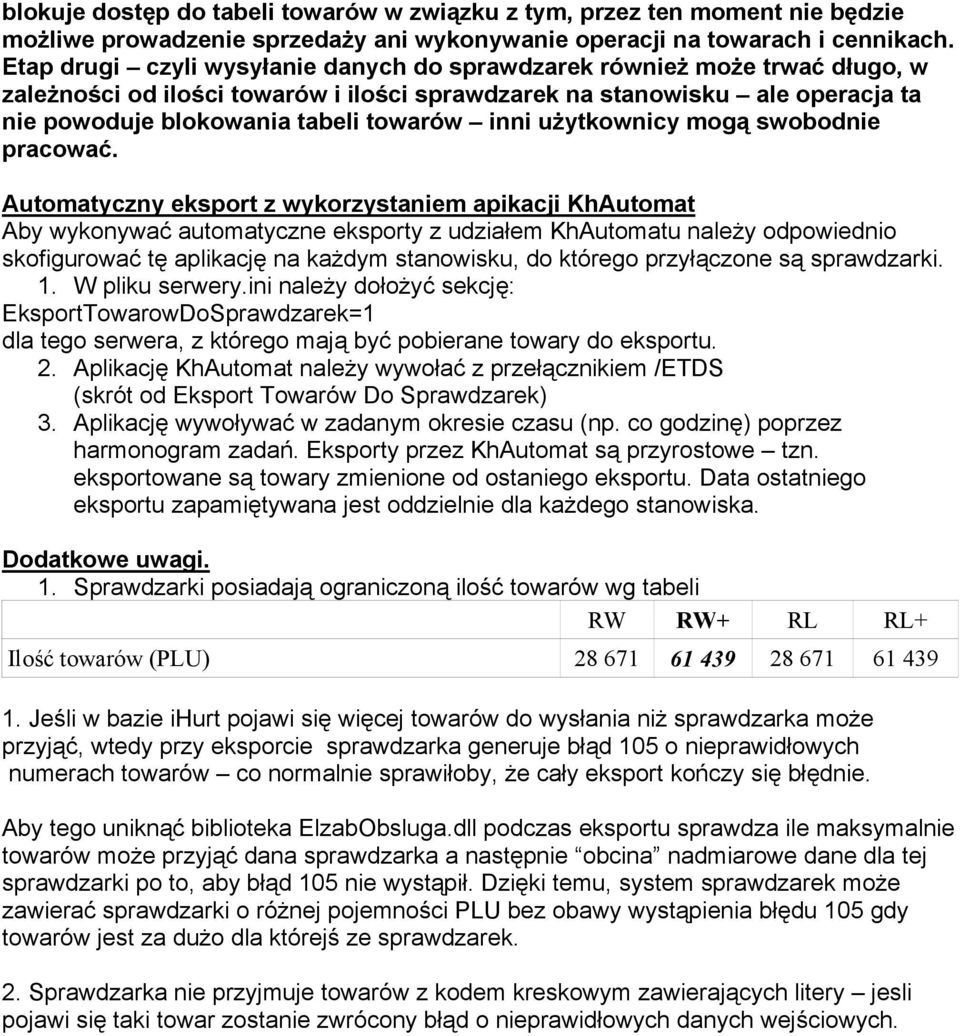

8 blokuje dostęp do tabeli towarów w związku z tym, przez ten moment nie będzie możliwe prowadzenie sprzedaży ani wykonywanie operacji na towarach i cennikach. Etap drugi czyli wysyłanie danych do sprawdzarek również może trwać długo, w zależności od ilości towarów i ilości sprawdzarek na stanowisku ale operacja ta nie powoduje blokowania tabeli towarów inni użytkownicy mogą swobodnie pracować. Automatyczny eksport z wykorzystaniem apikacji KhAutomat Aby wykonywać automatyczne eksporty z udziałem KhAutomatu należy odpowiednio skofigurować tę aplikację na każdym stanowisku, do którego przyłączone są sprawdzarki. 1. W pliku serwery.ini należy dołożyć sekcję: EksportTowarowDoSprawdzarek=1 dla tego serwera, z którego mają być pobierane towary do eksportu. 2. Aplikację KhAutomat należy wywołać z przełącznikiem /ETDS (skrót od Eksport Towarów Do Sprawdzarek) 3. Aplikację wywoływać w zadanym okresie czasu (np. co godzinę) poprzez harmonogram zadań. Eksporty przez KhAutomat są przyrostowe tzn. eksportowane są towary zmienione od ostaniego eksportu. Data ostatniego eksportu zapamiętywana jest oddzielnie dla każdego stanowiska. Dodatkowe uwagi. 1. Sprawdzarki posiadają ograniczoną ilość towarów wg tabeli RW RW+ RL RL+ Ilość towarów (PLU) Jeśli w bazie ihurt pojawi się więcej towarów do wysłania niż sprawdzarka może przyjąć, wtedy przy eksporcie sprawdzarka generuje błąd 105 o nieprawidłowych numerach towarów co normalnie sprawiłoby, że cały eksport kończy się błędnie. Aby tego uniknąć biblioteka ElzabObsluga.dll podczas eksportu sprawdza ile maksymalnie towarów może przyjąć dana sprawdzarka a następnie obcina nadmiarowe dane dla tej sprawdzarki po to, aby błąd 105 nie wystąpił. Dzięki temu, system sprawdzarek może zawierać sprawdzarki o różnej pojemności PLU bez obawy wystąpienia błędu 105 gdy towarów jest za dużo dla którejś ze sprawdzarek. 2. Sprawdzarka nie przyjmuje towarów z kodem kreskowym zawierających litery jesli pojawi się taki towar zostanie zwrócony błąd o nieprawidłowych danych wejściowych.
