1 1 C-N 425 KARTA TYTUŁOWA Obiekt: CIESZYN ul. Frysztacka 9 dz. 26 obr. 28 Budynek mieszkalny Treść: PROJEKT BUDOWLANY REMONT ELEWACJI remont tynków zew kolorystyka elewacji docieplenie ścian z wymianą stolarki okiennej pozioma izolacja przeciwwilgociowa usunięcie płyt a-c na ścianie szczytowej Inwestor: Zakład Budynków Miejskich w Cieszynie Sp. z o.o Cieszyn ul. Liburnia 2a Jednostka projektowa: SPÓŁKA Z O.O CIESZYN UL. 3 MAJA 18 Zespół projektowy: Autor Opracował Prezes mgr. inz. Robert Raszka tech. M. Buzek inz. bud S. Serafin inz. bud S. Serafin CIESZYN grudzień 2012

2 2 Spis treści I Część opisowa - karta tytułowa - spis treści - cześć formalno prawna 1/ opis techniczny naprawy ścian, izolacji przeciwwilgociowej 2/ opis budowlany, kolorystyką 3/ opis usunięcie płyt a-c 4/ opinia techniczna 5/ Bioz plan II Część rysunkowa - Plan sytuacyjny skala 1:500 rys. nr.1 - Elewacje frontowa zakres remontu skala 1:100 rys. nr.2 - Elewacje szczytowa zakres remontu skala 1:100 rys. nr.3 - Elewacje tylna zakres remontu skala 1:100 rys. nr.4 - Elewacje tylna zakres remontu skala 1:100 rys. nr.5 - Rzut parteru / przekrój izolacja wilgociowa skala 1:100 rys. nr.6 - Rzut parteru docieplenie ścian skala 1:100 rys. nr.7 - Zestawienie stolarki okiennej skala 1:100 rys. nr 8 - Wzór stolarki okiennej N1 rys nr 9 - Wzór stolarki okiennej N2 rys nr 10 - Wzór stolarki drzwi 1 renowacja rys nr 11 - Wzór stolarki drzwi 2 renowacja rys nr 12 - Wzór skrzynka gazowa rys nr 13 - Kolorystyka - Elewacje frontowa skala 1:100 rys. nr.14 - Elewacje szczytowa skala 1:100 rys. nr.15 - Elewacje tylna skala 1:100 rys. nr.16 - Elewacje boczna skala 1:100 rys. nr.17 - Stan istniejący - Elewacje frontowa skala 1:100 rys. nr.i-1 - Elewacje szczytowa skala 1:100 rys. nr I-2 - Elewacje tylna skala 1:100 rys. nr.i-3 Elewacje tylna skala 1:100 rys. nr.i Dokumentacja zdjęciowa III część wykonawcza szczegóły - Ocieplenie ścian wg systemu Atlas Stopter - Detale

3 3 Opis do projektu budowlanego remontu elewacji z kolorystyką i częściową wymianą okien wraz z wykonaniem izolacji poziomej przeciwwilgociowej, z usunięciem płyt azbest cement. na elewacji szczytowej oraz ocieplenia ścian podwórza na budynku mieszkalnym w Cieszynie przy ul. Frysztackiej 9 działka 26 obręb 28 projekt obejmuję: * Remont elewacji frontowej z naprawą tynków zewnętrznych i elementów detalu architektonicznego * remont elewacji podwórzowych z przygotowaniem pow. ścian pod ocieplenie metoda lekką mokra * wykonanie poziomej izolacji przeciwwilgociowej w systemie Prinz * Wymiana częściowa stolarki okiennej * Kolorystyka elewacji 1.0 Podstawa opracowania Umowa nr 69/TT/2012 z ZBM Cieszyn Pismo WUOZ oddz. Bielsko Białą B-NR MM Kopia mapy zasadniczej z wypisami inwentaryzacja budowlana -stanu istniejącego elewacji oraz ścian parteru opinia techniczna o stanie ścian zew i elewacji obowiązujące normy i przepisy prawne,dokumentacja zdjęciowa Normy Ochrona Cieplna Budynków PN 91/B Metoda wykonania ocieplenia ścian zew. Bud- metoda lekka mokra typ Atlas 2.0 Zakres opracowania Zakres opracowania obejmuję: = Zgodnie z opinia techniczną należy wykonać wymianę tynków wg wskazań graficznych elewacji około % powierzchni elewacji z czyszczeniem pow. całości elewacji frontowej oraz malowaniem ściany = wykonanie docieplenia ścian ( poza elewacją frontową ) metodą lekką mokra, styropianu 12 cm grubości = wymiana stolarki okiennej z nawiązaniem do stanu wzorca historycznego wraz z renowacją drzwi wejściowyc = Wykonanie poziomej izolacji przeciwwilgociowej w postaci podcinki wg systemu Prinz = demontaż płyt a-c na ścianie szczytowej z przygotowaniem pow. pod docieplenie Powyższy obiekt jest wpisany do ewidencji zabytków m. Cieszyna 3.0 Stan istniejący Budynek mieszkalny zlokalizowany na działce nr 26 w obrębie nr 28 przy ulicy Frysztackiej. Budynek w zabudowie zwartej o konstrukcji murowanej tradycyjnej 2 kondygnacyjny od strony ulicy oraz 3 kondyg. w części podwórzowej obiekt częściowo podpiwniczony z nie użytkowym poddaszem z dachem zasadniczym 2 spadowym o konstrukcji drewnianej z pokryciem blachą płaską. Obiekt o zróżnicowanej, formie wystroju elewacji,bogatej formie detalu architektonicznego na elewacji frontowej oraz prostej formie na pozostałych elewacjach. Szczytowa elewacja budynku osłonięta jest płytami a-c mocowanymi na ruszcie drewnianym Elewacja frontowa wymaga generalnego remontu w zakresie naprawy cokołu wykonanego z tynku w związku z licznymi uszkodzeniami jego powierzchni. Elewacja frontowa jest w dobrym stanie technicznym z nielicznymi uszkodzeniami boniowania i gzymsu pośredniego. Istniejące obróbki blacharskie gzymsów ciągłych jak i parapetowych pierwszego piętra ze względu na zużycie materiałowe należy wymienić na nowe w nawiązaniu do stanu parapetów na poziomie parteru ( obróbki z blachy powlekanej w kolorze brązowym).tynki zewnętrzne w niewielkim stopniu wymagają robót naprawczych gdyż wszystkie elewacje poza elewacją frontowa zostaną poddane termomodernizacji. Stolarka okienna i drzwiowa na elewacji frontowej jest wymieniona w całości poza okienkami poddasza. Pozostała stolarka okienna przewidziana jest do wymiany wg wskazań załączonych w opracowaniu graficznym. Drzwi wejściowe w części podwórzowej drewniane są i elewacji należy poddać je bieżącej renowacji ( odnowieniu). W oparciu o wykonaną opinię techniczną gdzie stwierdzono zniszczenia i ubytki w znacznej część tynków zewnętrznych i pow. cegły na elewacji od strony posesji dz. 27 należy przed ociepleniem ścian wykonać parce remontowe odtworzenia stanu pierwotnego elewacji. Ściany zew. budynku w poziomie parteru o mocnym zawilgoceniu i zasoleniu murów. Omawiane elewacje wymagają gruntownej renowacji po przez wykonanie izolacji poziomej przeciwwilgociowej w poziomie pod posadzkowym parteru wg. metody Prinz z wykonaniem odcinkowo izolacji pionowej. Zakres naprawy tynku i pozostałych elementów elewacji pokazano w opracowaniu graficznym projektu rysunek nr Stan projektowany Zgodnie z opinia techniczną należy wykonać wymianę tynków około % powierzchni elewacji. Wszystkie elewacje budynku zostaną poddane pracą remontowym po przez miejscową naprawę lub wymianę tynków z przygotowaniem pod ocieplenie ścian. Cała elewacja frontowa zostanie oczyszczona z przygotowaniem gładkiej powierzchni tynku pod malowanie po uprzednim wykonaniu zakres prac tynkarskich obejmujący tylko remont cokołu z ograniczoną ingerencja w remont elementów gzymsów czy też boniowania ścian. Projektuję się wymianę obróbek blacharskich nad gzymsowych oraz parapetów zewnętrznych z blachy ocynkowanej stalowej w kolorze brązowym. Stolarkę okienną należy wykonać z zachowaniem czteropolowego podziału ze słupkiem ruchomym i sposobu otwierania wg stanu historycznego. Wymieniona stolarka okienna wykonana zostanie wraz z parapetami wewnętrznym

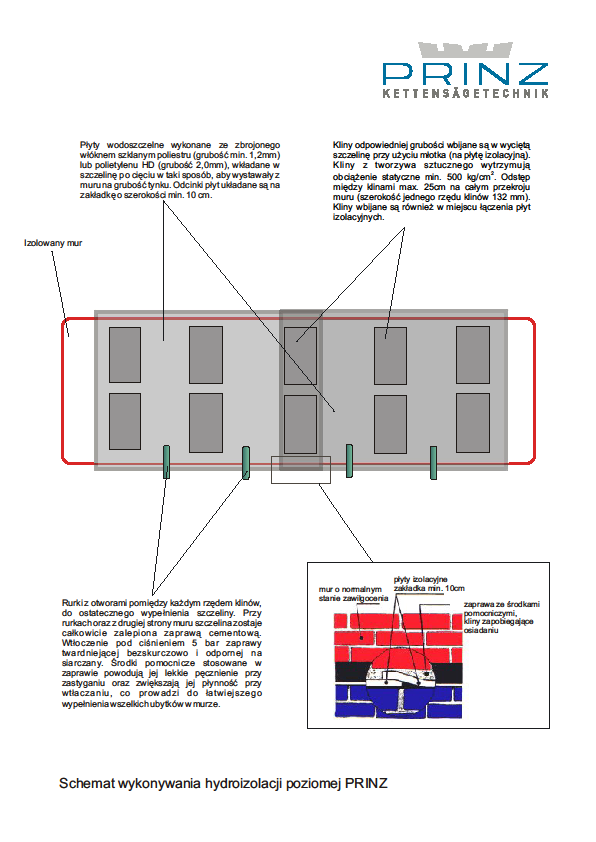

4 4 drewnianymi oraz parapetami zewnętrzne z blachy ocynkowanej powlekanej w kolorze brązowym w nawiązaniu do już istniejącego układu. Wymiary parapetów wewnętrznych drewnianych szerokości i długości podano na zestawieniu stolarki. Obróbki blacharskie parapety przy już wymienionych oknach są w dobrym stanie technicznym i lecz ze względu na ich zróżnicowanie należy wymienić na wykonane z blachy ocynkowanej stalowej w kolorze brązowym. Naprawa i wykonanie tynków wewnętrznych po wymianie stolarki wykonać z malowaniem ścian w nawiązaniu do stanu istniejącego pomieszczeń mieszkalnych. Drzwi drewniane w części podwórza zostaną podane renowacji. Na wszystkich ścianach zewnętrznych wykonana zostanie izolacja pozioma przeciw- wilgociowa w postaci tzw. podcinki ścian wg. metody Prinz wg opisu poniżej. Elewacja ponadto wymaga prac remontowych w zakresie uzupełnień i wypełnień powstałych po ubytkach cegieł wg opracowania graficznego. Wszelkie elementy nieczynnych uchwytów czy tez wysięgników znajdujących się na elewacji frontowej należy zdemontować wraz z uporządkowaniem okablowania antenowego tv, które należy przenieść do wew. budynku po przez wykonanie wew. instalacji kablowej wg odrębnych ustaleń. Wykonane zostaną zalecenia w zakresie zmiany drzwiczek do wnęki gazowej na drzwiczki stalowe z metalu kutego.pozostałe tablice elektryczne malowane będą w kolorze czarnym. Elewacja szczytowa od strony działki 25 pokryta jest płytami falistymi a-c które zostaną zdemontowane z przygotowaniem pow. ściany pod ocieplenie styropianem gr 12 cm metoda lekka mokra. Pozostałe pow. ścian od strony podwórza również zostaną przygotowane pod ocieplenie. 5.0 Prace remontowe 5.1 Stolarka okienna --- Projektuje się wymianę istniejącej stolarki na stolarkę PCV kolor biały systemu poltrocal.całość stolarki wykonana z kształtowników z modyfikowanego wysoko -udarowego PCV typ Veka lub inne wzmocnionego elementami ze stali ocynkowanej profile od zewnątrz i wewnątrz profile biały konstrukcja jednoramowa oszklenie szyba zespolona 4/16/ 4 float, ram w kolorze profili ram. Okucia standardowe np. typ Winkhaus współczynnik przenikania ciepła dla szyb U (W/(m2K)= 1.1 Współczynnik izolacyjności akustycznej dla szyb Rw (db)= Okna wykonane z zachowaniem formy podziału okien wzorca historycznego podział czteropolowy z ruchomym słupkiem w załączeniu rysunki i zdjęcia stolarki. Przed wykonaniem nowej stolarki okienno- drzwiowej należy dokonać pomiaru sprawdzającego wymiarowania i podział okien istniejących.parapety wew. przy wymienionych oknach pozostaną bez zmian. Montaż parapetów zewnętrznych wykonany zostanie przy oknach już wymienionych nie uwzględniając dodatkowej warstwy ocieplenia jak tez jednorodnej kolorystyki tychże parapetów. Parapety - zakres prac obejmuje ponadto wymianę parapetów wewnętrznych na parapety PCV komorowe lub wykonane ze spienionego twardego polichlorku winilu w kolorze białym o szerokości wg wskazań graficznych na rysunku Generalnie przyjęto szerokości parapetów zew cm parapety typu Helotop nr. Zamówienia 702. z blachy powlekanej brązowej z końcówkami. 5.2 renowacja drzwi wejściowych Renowacja drzwi wejściowych drewnianych należy wykonać po przez odnowienie z czyszczenie ręczno-mechaniczne następnie zabezpieczenie drewna środkami np. typ Hylotex Q następnie malowanie lakierem 5.3 Tynki zewnętrzne -- dotyczy elewacji frontowej. Wszelkie prace naprawczo- remontowe w zakresie ścian zew. tynków jak i uzupełnień ścian wykonane zostaną z cegły pełnej. Natomiast tynki po skuciu wybrzuszeń i części słabo przyczepnej uzupełnione zostaną tynkiem cementowo wap. kat III wraz odtworzeniem elementów boniowania następnie wykonać tynk gładki po przez przetarcie masami do gładzi np. :biała zaprawa szpachlowa atlas rekord wraz z zagruntowaniem podłoże emulsją atlas unigrunt. Zalecana do wygładzania powierzchni ścian drobne kruszywo (do 1 mm) pozwala uzyskać bardzo gładką powierzchnię. Całość tynków, malowana farbą silikatowa (krzemianowa) Pozostałe tynki przygotować pod wykonanie termomodernizacji ścian. 5.4 Obróbki blacharskie,rury spustowe. Ponadto należy dokonać wymiany obróbek blacharskich w związku z prowadzona termomodernizacją elewacji podwórza. Dokonać przekładek rur spustowych przy robotach kolidujących z ociepleniem budynku ( demontaż z ponownym montażem na nowym mocowaniu hakami. Wymiana odcinków uszkodzonych rur spustowych w nawiązaniu do stanu istniejącego. 5.5 Wykonanie izolacji poziomej i wykonanie odcinkowo izolacji pionowej na ścianie zew Wykonanie izolacji poziomej metoda Prinz Przyjęto wykonanie podcinki poziomej murów za pomocą metody Prinz.Jest to system polegający na mechanicznym wykonaniu szczelny w murze w który wkładana jest po folia polietylenowa HD gr 2 mm lub z zbrojonego włókna szklanego gr 1,2 mm, następnie jest odcinkowo klinowana i wypełniana powstała przestrzeń zaprawą cementową pod ciśnieniem. Poniżej przedstawiono schemat wykonania izolacji poziomej

5 Wykonanie izolacji pionowej ściany zew. od strony podwórza Przyjęto wykonanie izolacji pionowej na wysokości 60 cm muru zewnętrznego pod warunkiem wykonania izolacja około cm ponad poziom izolacji poziomej sciany. Powyższa izolacja zostanie wyprowadzona na poziom istniejącego gruntu i zakończona listwa osłonową. Należy zwrócić szczególna uwagę na połączenie elementu izolacji poziomej z izolacją pionową z wykonaniem papy podkładowej termozgrzewalnej na odcinku około 50 cm z połączeniem z folią HD na uprzednio oczyszczoną i otynkowaną ścianę. Następnie ułożenie 2 warstwy papy z wywinięciem i obejściem izolacji poziomem do poziomu terenu. Przyjeto papę typ. Polbit PF 250/4000. Przestrzeń połączeniu tychże izolacji wypełnić masami uszczelniająco izolującymi np. Diterman superflex 10.Wykonać osłonę z foli kubełkowe od strony zasypu ziemią. Szczegół na rysunku nr 6 W trakcie realizacji zadania dopuszcza się zmianę w zakresie zaniechania wykonania izolacji pod warunkiem obniżenia terenu o min 15 cm w stosunku do stanu istniejącego z jednoczesnym zachowaniem strefy przemarzania dla istniejących fundamentów min 1,1 m. Stwierdzenie powyższego faktu zostanie określone w trakcie realizacji zadnia po wykonaniu odkrywek fundamentów izolacja pionowa przy wykonaniu ocieplenia ścian fundament/ piwnicznych na gł. 1.0 m Na ścianach zewnętrznych przy wykonaniu termomodernizacji wykonana zostanie izolację pionową. W tym celu ściana musi być oczyszczona i tak przygotowana aby tworzyła nośne podłoże dla materiału izolacyjnego. Wobec powyższego zakłada się odkopanie ścian piwnic do fundamentów i ich oczyszczenie

6 6 W miarę możliwości trzeba unikać nakładania dodatkowych warstw wyrównujących ścianę.. Firma DEITERMANN, której system izolacji zastosowano w niniejszym opracowaniu dysponuje technologiami umożliwiającymi nakładanie materiałów izolacyjnych na podłoża o praktycznie dowolnym kształcie. Są to materiały bitumiczne pozbawione rozpuszczalników nakładane przy pomocy pac stalowych (SUPERFLEX 10) lub przez natrysk ( SUPERFLEX 100S). Uzyskuje się dzięki temu jednolitą pozbawioną jakichkolwiek połączeń warstwę izolacyjną położoną bezpośrednio na ścianie. Wcześniej gruntujemy Eurolanem 3 K rozcieńczonym 1:10 z wodą. Na tak wykonaną izolację kleimy płyty ze styropianu hydrofobizowanego IZODREN do głębokości 1,0 m tworzące ochronę cieplną budynku i ochronę mechaniczną izolacji oraz dzięki wytłoczonym rowkom drenaż pionowy.tak wykonana izolacja zapewni zabezpieczenie wykonanego ocieplenia przed podciąganiem wody 5.6 Cokół Zakres opracowania obejmuje skucie tynków w 100 % cokołu na elewacji frontowej z jego pierwotnym odtworzeniem tynk wap-cementowy. Lużne elementy cegły osadzić na zaprawie cementowej z wykończeniem fugą powłokowa Ceresie CR 65 do uszczelniania elementów budowlanych. Skutecznie zabezpiecza przed wodą powierzchnie cementowych tynków oraz innych podkładów wykończenia 5.7 Demontaż płyt a-c Elewacja szczytowa od strony działki 25 pokryta jest płytami falistymi a-c które zostna zdemontowane z przygotowaniem pow. ściany pod ocieplenie styropianem gr 12 cm metoda lekka mokra. Powyższe prace należy zachować zgodnie z wytycznymi w zakresie demontażu i utlilizacji powstałych odpadów. Wykonawca prac polegających na bezpiecznym użytkowaniu i usuwaniu wyrobów zawierających azbest zobowiązany jest do: 1) Uzyskania właściwego zezwolenia w zakresie gospodarki odpadami w rozumieniu przepisów Ustawy z dnia 27 kwietnia 2001 r. o odpadach; 2) przeszkolenia przez uprawnioną instytucję zatrudnianych pracowników, osób kierujących lub nadzorujących prace polegające na zabezpieczaniu i usuwaniu wyrobów zawierających azbest w zakresie bezpieczeństwa i higieny pracy przy zabezpieczaniu i usuwaniu tych wyrobów oraz procedur dotyczących bezpiecznego postępowania; 3) opracowania przed rozpoczęciem prac szczegółowego planu prac usuwania wyrobów zawierających azbest, obejmującego w szczególność: a) informacje o metodach wykonywania planowanych prac, b) zakres niezbędnych zabezpieczeń pracowników oraz środowiska przed narażeniem na szkodliwość - emisji azbestu, w tym problematykę określoną przepisami dotyczącymi planu bezpieczeństwa i ochrony zdrowia, c) ustalenie niezbędnego dla rodzaju wykonywanych prac monitoringu powietrza; 4) posiadania niezbędnego wyposażenia technicznego i socjalnego zapewniającego prowadzenie określonych planem prac oraz zabezpieczeń pracowników i środowiska przed narażeniem na działanie azbestu. Wykonawca prac przed przystąpieniem do polegających na naprawie lub usunięciu wyrobów zawierających azbest z obiektu, urządzenia budowlanego lub instalacji przemysłowej, a także z terenu prac zobowiązany jest do zgłoszenia tego faktu właściwemu terenowemu organowi nadzoru budowlanego. Zgłoszenie powinno zawierać w szczególności: a) rodzaj lub nazwę wyrobów zawierających azbest według grupy wyrobów określonych w odrębnych przepisach, b) termin rozpoczęcia i planowanego zakończenia prac, c) adres obiektu, urządzenia budowlanego lub instalacji przemysłowej, Prace związane z usuwaniem wyrobów zawierających azbest należy prowadzić w sposób uniemożliwiający emisję azbestu do środowiska lub co najmniej zmmimalizowanie pylenia do dopuszczalnych wartości stężeń regulowanych przepisami szczególnymi przez: 1) nawilżanie wodą wyrobów zawierających azbest przed ich usuwaniem lub demontażem i utrzymywanie w stanie wilgotnym przez cały czas pracy; 2) demontaż całych wyrobów (płyt, rur, kształtek) bez jakiegokolwiek uszkadzania, tam gdzie jest to technicznie możliwe; odspajanie materiałów trwale związanych z podłożem przy stosowaniu wyłącznie narzędzi ręcznych lub wolnoobrotowych, wyposażonych w miejscowe instalacje odciągające powietrze; 3) prowadzenie kontrolnego monitoringu powietrza w przypadku stwierdzenia występowania stężenia pyłu azbestu przekraczającego dopuszczalne wartości dia miejsca prowadzonych prac lub prowadzenia prac z wyrobami zawierającymi kroki usuwanie wyrobów 4) codzienne zabezpieczanie zdemontowanych wyrobów i odpadów zawierających azbest oraz ich magazynowanie Po wykonaniu ww. prac wykonawca prac ma obowiązek złożyć właścicielowi lub zarządcy obiektu budowlanego, urządzenia budowlanego, instalacji przemysłowej lub innego miejsca ich występowania pisemne. Oświadczenie o wykonanych pracach z zachowaniem właściwych przepisów technicznych i sanitarnych oraz o oczyszczeniu terenu prac z pyłu azbestowego. Oświadczenie to należy przechowywać przez okres co najmniej 5 lat. Przygotowanie wyrobów i odpadów zawierających azbest do transportu na miejsce ich składowania należy wykonać w sposób uniemożliwiający emisję azbestu do środowiska, w szczególności przez: 1) szczelne opakowanie w folią polietylenową o grubości nie mniejszej niz 0,2 mm wyrobów i odpadów o gęstości objętościowej większej niz 1000 kg/m'; 2) zespolenie przy użyciu cementu, a następnie po utwardzeniu w szczelne opakowanie w folię polietylenową o grubości nie mniejszej niz 0,2 mm wyrobów i odpadów zawierających azbest o gęstości objętościowej mniejszej inz z 1000 kg/m2 3) szczelne opakowanie odpadów zawierających odpady pozostające w kontakcie z azbestem i zakwalifikowane jako odpady o gęstości objętościowej mniejszej niz 1000 kg/m' w worki z folii polietylenowej o grubości nie mniejszej niz 0,2 mm, a następnie umieszczenie w opakowaniu zbiorczym z folii polietylenowej i szczelne zamknięcie; 4) utrzymywanie w stanie wilgotnym wyrobów i odpadów zawierających azbest w trakcie ich przygotowania do transportu;

7 7 5) oznakowanie opakowań zgodnie ze wzorem; 6) magazynowanie przygotowanych do transportu opakowań w osobnych miejscach zabezpieczonych przed dostępem osób niepowołanych. Załadunek przygotowanych wyrobów i odpadów zawierających azbest do transportu powinno następować po uprzednim ich oczyszczeniu z elementów umożliwiających rozcięcie opakowań lub worków w trakcie transportu. Wyroby i odpady zawierające azbest powinny być umocowane w sposób zabezpieczający przed ich przewróceniem lub wypadnięciem z pojazdu przewożącego. 5.8 Docieplenie ścian Termomodernizacja ścian zew. budynku ( poza elewacją frontowa) Projektowany zakres dokumentacji budowlanej ma celu sprawdzenie istniejącej izolacyjności cieplnej ścian wraz z dobraniem warstwy ocieplenia budynku spełniającej wymogi stawiane przez PN-91/B pod względem ochrony cieplnej budynku, wraz z wykonaniem kolorystyki elewacji. Wobec załączonych obliczeń cieplnych przyjęto ocieplenie ścian zew. budynku STYROPIANEM PS-15 gr. 12 cm oraz 2 cm otworach okienno- drzwiowych. Prace ocieplenia budynku wykonane zostaną metodą lekką mokra typ ATLAS Stopter. Podstawowym tynkiem wykonanego ociepleniu budynku będzie tynk mineralnym Cermit Sn gr. 3 mm w kolorze białym, który wg. załączonej kolorystyki zostanie pomalowany farbą Atlas Arkol S z gruntowaniem preparatem Atlas Arkol SX. Szczegółowy opis charakterystyki systemu dociepleń wraz z wykonaniem robót budowlanych przedstawiono w pkt poniższego opisu zgodnie z instrukcją ITB mocowanie płyt styropianowych poza klejeniem do podłoża należy dodatkowo wspomóc kołkami plastykowymi w ilości 4 szt. / m2, o długości kołków zakotwienia w elemencie ściennym min 5 cm dobrano kołki o długości 15 cm. W przypadkach naroży ścian narażonych na oddziaływanie wiatru III strefa wiatrowa i wysokości budynku 10 m wg. analizy obliczeniowej przyjęto kołkowanie w ilości 6 szt / m2. W ramach prac termo-modernizacyjnych w przedmiotowym obiekcie przewiduje się Demontaż : - Demontaż rynien i rur spustowych - Demontaz obróbek blacharskich - Demontaż parapetów - Demontaż uziomów instalacji odgromowej - Demontaż starej stolarki okiennej ( przewidzianej do wymiany) - Odkopanie ścian piwnic /fundamentów na głębokość 1.0 m (poza elewacją frontową) Roboty budowlane - Docieplenie ścian zewnętrznych warstwą styropianu 12 cm oraz wykonanie tynków systemem. - Montaż nowych parapetów wg zestawienia obróbek z blachy stal.powlekanej grub. 0,8 mm oraz obróbek blach. - Montaż nowych rynien i rur spustowych - Montaż nowych uziomów instalacji odgromowej - Malowanie balustrad drewnianej odnowienie - wykonanie izolacji przeciwwilgociowej pionowej na wysokości 1.0 m poniżej terenu - Ocieplenie ścian fundament warstwą 10 cm styropianu twardego o zamkniętych porach - Ułożenie opaski z płytek chodnikowych 35/35 cm dookoła budynku na szerokość jednej płytki chodnikowej na podsypce piaskowej. System ocieplenia ścian Atlas Stopter Powierzchnia płyt styropianowych przed wykonaniem na nich warstwy zbrojonej powinna być równa, czysta, stabilna i odpylona, o ile płyty po przyklejeniu byty szlifowane. ATLAS CERMIT SN jest szlachetną, cienkowarstwową, mineralną zaprawą tynkarską przeznaczoną do ręcznego wykonywania tynków zewnętrznych i wewnętrznych. ATLAS CERMIT SN można układać na wszystkich równych podłożach mineralnych, takich jak beton, tynki cementowe, cementowo-wapienne, płyty gipsowo-kartonowe, oraz na warstwach zbrojonych w systemach ociepleń budynków 6. 0 Opis kolorystyki elewacji budynku Po wykonaniu robót budowlanych i przygotowaniu powierzchni elewacji wykonane zostaną roboty malarskie gdzie przyjęto za podstawowa paletę barw farby silikatowe Atlas Arkol S Powierzchnie ścian do malowania powinny być przygotowane i wykonane jak w technologii Atlas Stoper lub technologia równoważna.tynkowaną powierzchnię należy chronić zarówno w trakcie prac, jak i w okresie wysychania tynku, przed bezpośrednim nasłonecznieniem, działaniem wiatru i opadów atmosferycznych. Czas wysychania tynku, zależnie od podłoża, temperatury i wilgotności względnej powietrza, wynosi od ok. 12 do 48 godzin. Temperatura podłoża i otoczenia. Podczas wykonywania prac i wysychania tynku powinna wynosić od +5 C do +25 C. Otynkowaną powierzchnię można malować, stosując dowolne farby elewacyjne (np. atlas arkol s, atlas arkol n, atlas certon l atlas arkol e). Rozpoczęcie prac malarskich możliwe jest po upływie 2-6 tygodni od zakończenia tynkowania (zależnie od rodzaju i koloru farby). Jedynie malowanie farbą silikatową ATLAS ARKOL S można rozpocząć po wyschnięciu tynku, nie wcześniej jednak niż po upływie 48 godzin. Uwaga: aby uniknąć: różnic w odcieniach barw przy zastosowaniu kolorowych tynków mineralnych, należy na jedną powierzchnię nakładać tynk o tej samej dacie produkcji. Niniejsze informacje stanowią podstawowe wytyczne dotyczące stosowania wyrobu i nie zwalniają z obowiązku wykonywania prac zgodnie z zasadami sztuki budowlanej i przepisami BHP.

8 8 KOLORYSTYKA Elewacja frontowa tynk zewnętrzny wapienno- cementowy z przetarciem zaprawą szpachlową jest malowany farbami silikatowymi wg. poniższej kolorystyki: 1) Elewacja frontowa powierzchnia podstawowa parter boniowanie kolor Atlas akrol 0195 jasny brąz 2) Elewacja frontowa powierzchnia obramowań okien,portali, gzymsy kolor Atlas akrol 0193 jasny brąz w tonacji ciemnej 3) Elewacja frontowa powierzchnia między boniowaniem kolor Atlas akrol 0197 jasny brąz w tonacji jasnej 4) cokół kolor Atlas akrol 0255 brąz 5) Elewacja Podwórzowa powierzchnia podstawowa ściany szczytowe, klatka schodowa kolor Atlas akrol 0195 jasny brąz 6) Elewacja Podwórzowa powierzchnia podstawowa ściany podstawowe kolor Atlas akrol 0197 jasny brąz w tonacji jasnej 7) Stolarka kolor biały 7.0 Wpływ obiektu na środowisko oraz na zdrowie ludzi Powyższa inwestycja nie oddziaływuję swym zakresem na pogorszenie stanu istniejącego środowiska jak i na wpływ czynnika ludzkiego. 8.0 OŚWIADCZENIE O ZGODNOŚCI WYKONANEGO PROJEKTU Powyższy projekt budowlany remont tynków zew. z kolorystyką elewacji oraz wymiany stolarki okiennej z wykonaniem poziomej przeciwwilgociowej oraz ocieplenia ścian podwórza, w zakresie jak wyżej opisano został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej zgodnie z z Dz. U Prawo Budowlane Tekst jednolity ustawa z 7 VII 1994 roku oraz rozporządzenie M.I z 12. Iv 2002 roku z zmianami Dz. U. z 2006.nr. 156.poz 1118 mgr inz. R. Raszka inż. bud S. Serafin II STAN ISTNIEJACY Dokumentacja zdjęciowa Dokumentacja zdjęciowa szczegółowa wg opinii technicznej

9 9 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA (na podstawie rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r.) Informacje ogólne 1) Budynek mieszkalny 2-3 kondygnacyjny (Nazwa budynku') Cieszyn ul. Frysztacka 9 dz (Adres inwestycji') 2) ZBM s p z o.o Cieszyn ul. Liburnia 2 (Imię i nazwisko oraz adres inwestora ') 3) Szczepan Serafin Cieszyn ul. 3 Maja 18 (Imię i nazwisko oraz adres projektanta sporządzającego informację ') Część opisowa 1) Zakres robót dla całego zamierzenia budowlanego: Remont elewacji frontowej. - Wymiana częściowa okien Czyszczenie tynków, remont tynków skucie i wykonanie nowych - Drobne roboty murarskie wraz pracami tynkarskimi - Obróbki blacharskie - Malowanie ścian - Wykonanie izolacji poziomej - Docieplenie ścian elewacji podwórza - Roboty ziemne płytkie wykopy do 1.0 m 2) Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: - podajnik ręczny - rusztowania zewnętrzne praca na wysokości - roboty murarskie na wysokości - termomodernizacja budynku - Zabudowa zwarta przylega do posesji Frysztacka 7 ( Wykaz istniejących na działce obiektów budowlanych 1 ) 4) Zagrożenia dla bezpieczeństwa i zdrowia ludzi występujące podczas budowy: 4.1) Prowadzenie prac na wysokości powyżej 5m a w szczególności - wykonywanie obróbek blacharskich, tynki malowanie ścian, termomodernizacja : niebezpieczeństwo upadku z rusztowań Roboty pokrywcze na wysokości na wysokości : niebezpieczeństwo upadku z rusztowań 4.2 Wykonywanie prac z udziałem dźwigu: niebezpieczeństwo związane z zerwaniem się materiału transportowanego i uszkodzeniami dźwigu. Nie przewiduję się ciężkiego sprzętu... (Inne zagrożenia występujące podczas realizacji robót budowlanych; określić: rodzaj, miejsce oraz czas ich wystąpienia 1 ) 5) Sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych 5.1) Przy wykonywaniu ścian: wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w ROZPORZĄDZENIU MINISTRA INFRASTRUKTURY z dnia 6 lutego 2003 r. w sprawie bhp przy wykonywaniu robót budowlanych; Dz.U. nr 47 póz. 401 rozdział 8 - Rusztowania i ruchome podesty robocze, rozdział 9 - Roboty na wysokościach, rozdział 12- Roboty murarskie i tynkarskie, 5,2) przy wykonywaniu prac : wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w rozporządzeniu j.w.; Dz.U. nr 47 póz. 401 rozdział 9 - Roboty na wysokościach, 17 - Roboty dekarskie i izolacyjne 5,3 Przy wykonywaniu prac z użyciem dźwigu: wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w rozporządzeniu j.w.; Dz.U.nr 47 póz.401 rozdział 7 Maszyny i inne urządzenia techniczne 6) Wykaz środków technicznych i organizacyjnych zapobiegającym niebepieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia

10 10 6.1)Na pomieszczeniu socjalnym oznaczonym na planie terenu budowy ( sporządza kierownik budowy) umieścić wykaz zawierający adresy i numery telefonów: - najbliższego punktu lekarskiego - straży pożarnej - posterunku Policji 6.2) W pomieszczeniu socjalnym oznaczonym na planie j/w umieścić punkty pierwszej pomocy obsługiwane przez wyszkolonych w tym zakresie pracowników 6.3) Telefon komórkowy umieścić w pomieszczeniu socjalnym oznaczonym na planie j/w 6.4) Kaski ochronne, umieścić w pomieszczeniu socjalnym oznaczonym na planie j/w 6.5) Pasy i linki zabezpieczające przy pracach na wysokościach, umieścić w pomieszczeniu socjalnym oznaczonym na planie j/w 6.6) Ogrodzenie terenu budowy wykonać o wys. min l,5m,oznakować na planie j/w 6.8) Rozmieścić tablice ostrzegawcze, 6.14) Na terenie budowy za pomocą tablic informacyjnych wyznaczyć drogę ewakuacyjną i oznaczyć na planie j/w...
