1 Wykorzystanie certyfikatów niekwalifikowanych zaufanych w pakiecie oprogramowania Microsoft Office: - Outlook 2010 PL wersja 1.1

2 Spis treści 1. WSTĘP KONFIGURACJA SKRZYNKI POCZTOWEJ W CELU UŻYCIA WŁASNEGO CERTYFIKATU INSTALACJA WŁASNEGO CERTYFIKATU Z PLIKU *.PFX INSTALACJA WŁASNEGO CERTYFIKATU Z KARTY INSTALACJA CERTYFIKATÓW INNYCH OSÓB DODAWANIE CERTYFIKATÓW DO GLOBALNEJ LISTY ADRESÓW USUWANIE WŁASNEGO CERTYFIKATU USUWANIE CERTYFIKATU INNEJ OSOBY WYKONYWANIE KOPII BEZPIECZEŃSTWA WŁASNEGO CERTYFIKATU PODPISYWANIE I/LUB SZYFROWANIE POJEDYNCZYCH WIADOMOŚCI PODPISYWANIE I/LUB SZYFROWANIE WIADOMOŚCI PODPISYWANIE WIADOMOŚCI PRZY UŻYCIU CERTYFIKATU WŁASNEGO Z KARTY AUTOMATYCZNE PODPISYWANIE I/LUB SZYFROWANIE WYSYŁANYCH WIADOMOŚCI ODBIERANIE WIADOMOŚCI PODPISANYCH I/LUB ZASZYFROWANYCH SPIS RYSUNKÓW... 45

3 1. Wstęp W niniejszej instrukcji znajdą Państwo informację dotyczące instalacji oraz możliwych zastosowań certyfikatów niekwalifikowanych zaufanych w oprogramowaniu Microsoft Office Outlook 2010, służącym m.in. do obsługi poczty elektronicznej. Szczegółowe informacje na temat certyfikatów niekwalifikowanych zaufanych można znaleźć na stronie Certyfikaty niekwalifikowane zaufane potwierdzają tożsamość właściciela w Internecie, co gwarantuje pewny i zaufany obieg komunikacji owej. Posiadają standard X.509 v.3, umożliwiający elektroniczne podpisywanie oraz szyfrowanie wysyłanych wiadomości, zapewniając wysoki poziom bezpieczeństwa przesyłanych danych. Opisywane certyfikaty są wydawane przez CERTUM PCC i posiadają certyfikat WebTrust, co oznacza, że są rozpoznawane przez większość znanych na świecie przeglądarek internetowych oraz produktów Microsoft Corp jako zaufane. 2. Konfiguracja skrzynki pocztowej w celu użycia własnego certyfikatu Do korzystania z możliwości elektronicznego podpisywania wysyłanych wiadomości i odbierania zaszyfrowanej korespondencji elektronicznej konieczne jest posiadanie własnego certyfikatu oraz odpowiednio skonfigurowanego konta pocztowego przypisanego do tego certyfikatu. Jeżeli już posiadamy własny certyfikat, należy przystąpić do skonfigurowania konta pocztowego. W tym celu należy wybrać w menu programu Outlook 2010 pozycję Plik Opcje Centrum Zaufania. Rysunek 1: Menu Narzędzia -> Centrum zaufania, MS Outlook

4 Wybierz Ustawienia Centrum Zaufania Rysunek 2: Menu Narzędzia ->Opcje->Centrum Zaufania-> Ustawienia Centrum zaufania, MS Outlook 2010 W nowo otwartym oknie Centrum zaufania wybieramy zakładkę Zabezpieczenia poczty . Rysunek 3: Okno Centrum zaufania, zakładka Zabezpieczenia poczty , wybór ustawień W części okna Zaszyfrowana wiadomość wybieramy Ustawienia. Pojawi się okno Zmienianie ustawienia zabezpieczeń. 4 4

5 Rysunek 4: Okno zmiany ustawień zabezpieczeń Wpisujemy własną nazwę w polu Nazwa ustawień zabezpieczeń, a następnie zaznaczamy opcję Domyślne ustawienie zabezpieczeń dla tego formatu wiadomości kryptograficznej oraz opcję Domyślne ustawienie zabezpieczeń dla wszystkich wiadomości kryptograficznych. W części okna Certyfikaty i algorytmy wybieramy certyfikat, który będzie używany do elektronicznego podpisywania wysyłanych wiadomości. Naciskamy przycisk Wybierz znajdujący się po prawej stronie pola Certyfikat podpisujący. Potem w oknie Wybieranie certyfikatu zaznaczamy certyfikat. Rysunek 5: Wybór certyfikatu do podpisywania Wybór potwierdzamy przyciskiem OK. Wybrany certyfikat pokaże się w oknie, jak na rysunku 5. Następnie określamy Algorytm mieszania. Domyślnie wybrany jest algorytm SHA1, jednak zaawansowani użytkownicy mogą wybrać z rozwijalnej listy inny algorytm. Rysunek 6: Wybór algorytmu do podpisywania z listy rozwijalnej 5 5

6 Następnie należy określić Certyfikat szyfrowania. Dokonujemy tego, postępując tak jak w przypadku definiowania certyfikatu podpisywania. Naciskamy przycisk Wybierz znajdujący się po prawej stronie pola Certyfikat szyfrowania (Rys. 5). Pojawi się okno wyboru certyfikatu. Rysunek 7: Wybór certyfikatu do szyfrowania Do szyfrowania można użyć tego samego certyfikatu, który został wybrany do podpisywania, jednak należy podkreślić, że dla zwiększenia bezpieczeństwa do szyfrowania powinniśmy użyć innego certyfikatu niż do podpisywania. Zaznaczmy certyfikat, który chcemy dołączać do elektronicznie podpisanych wiadomości, co umożliwi innym osobom wysyłanie nam zaszyfrowanej poczty. Po zaznaczeniu certyfikatu, naciskamy OK. Następnie powracamy do okna Zmienianie ustawienia zabezpieczeń. W polu Algorytm szyfrowania możemy wybrać odpowiedni algorytm (Rys. 8). Program domyślnie proponuje algorytm AES (256 bit), jednak zaawansowani użytkownicy mogą wybrać z rozwijalnej listy inny algorytm. Rysunek 8: Wybór algorytmu do szyfrowania z listy rozwijalnej W ostatnim kroku określamy, czy program ma automatycznie wysyłać określone przez nas wcześniej certyfikaty razem z podpisanymi wiadomościami. Jeżeli chcemy, aby ta funkcja była włączona, na dole okna zaznaczamy Wyślij te certyfikaty z podpisanymi wiadomościami. Rysunek 9: Zaznaczenie opcji wysyłania certyfikatów z podpisanymi wiadomościami W oknie Zmienianie ustawienia zabezpieczeń, wciskamy przycisk OK w celu potwierdzenia wprowadzonych zmian. Konto pocztowe jest już skonfigurowane w celu używania własnego certyfikatu. 6 6

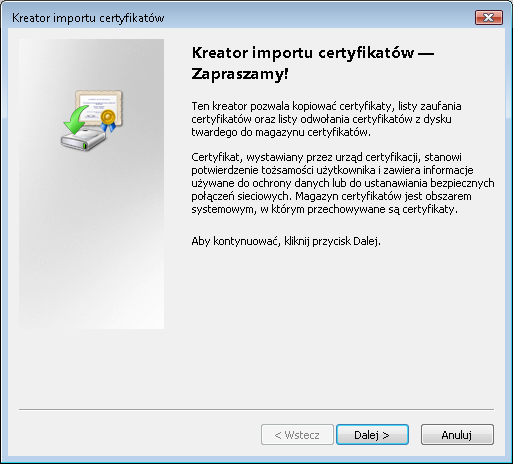

7 3. Instalacja własnego certyfikatu z pliku *.pfx Pliki z rozszerzeniem *.pfx są plikami zawierającymi kopię bezpieczeństwa naszego certyfikatu osobistego. Jeżeli posiadamy plik z rozszerzeniem *.pfx zawierający klucz prywatny, klucz publiczny oraz certyfikat, możemy przystąpić do jego importu. Możemy to zrobić na trzy sposoby: 1. Lokalizujemy plik na dysku, klikamy dwa razy lewym przyciskiem myszy na pliku. Uruchomi się Kreator importu certyfikatów, w którym włączamy przycisk Dalej. Rysunek 10: Okno główne Kreatora importu certyfikatów Następnie wskazujemy lokalizację pliku, z którego będziemy pobierać certyfikat (program domyślnie tworzy ścieżkę do importowanego certyfikatu). 7 7

8 Rysunek 11: Ścieżka pliku certyfikatu do importu Naciskamy Przeglądaj. Ukaże się okno, w którym w polu Pliki typu wybieramy Wymiana informacji osobistych (*.pfx; *.p12). Rysunek 12: Wybór rodzaju pliku dla certyfikatu z listy rozwijalnej Lokalizujemy plik *.pfx z certyfikatem, a następnie zaznaczamy go i zatwierdzamy wybór przyciskiem Otwórz. Naciskamy Dalej, a następnie podajemy hasło, którym zabezpieczony jest klucz prywatny. W tym samym oknie widnieje opcja Włącz silną ochronę klucza prywatnego, której inicjacja spowoduje, że użytkownik będzie informowany o każdym użyciu klucza prywatnego przez aplikację. Zaznaczenie drugiej opcji Oznacz ten klucz jako eksportowalny, umożliwi nam w przyszłości wykonanie kopii bezpieczeństwa kluczy. Naciskamy przycisk Dalej. 8 8

9 Rysunek 13: Okno wpisywania klucza do hasła prywatnego Następnie zaznaczamy Automatycznie wybierz magazyn certyfikatów na podstawie typu certyfikatu i zatwierdzamy wybór przyciskiem Dalej. Rysunek 14: Automatyczny wybór magazynu certyfikatów z okna Kreatora importu certyfikatów Można również wybrać samodzielnie magazyn, do którego zostanie przypisany importowany certyfikat. W tym celu należy zaznaczyć Umieść wszystkie certyfikaty w następującym magazynie i wybrać Przeglądaj. 9 9

10 Rysunek 15: Ręczny Wybór magazynu certyfikatów z okna Kreatora importu certyfikatów Następnie wybieramy magazyn Osobisty i potwierdzamy wybór przyciskiem OK. Rysunek 16: Okno wyboru magazynu certyfikatów Po wciśnięciu Dalej ukaże się okno z wcześniej określonymi przez nas danymi związanymi z importem certyfikatu. Dane te można na tym etapie ponownie zweryfikować. Operację kończymy wciskając Zakończ (Rys. 16)

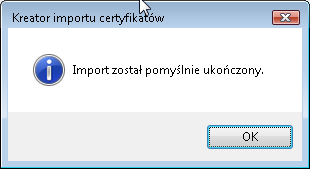

11 Rysunek 17: Weryfikacja ustawień przed zakończeniem pracy Kreatora importu certyfikatów Poprawne zainstalowanie certyfikatu będzie potwierdzone następującym komunikatem: Rysunek 18: Komunikat potwierdzający prawidłowe zainstalowania certyfikatu Certyfikat osobisty jest już zainstalowany w programie Microsoft Office Outlook Certyfikat osobisty możemy zaimportować z pliku z rozszerzeniem *.pfx także korzystając z menu programu Outlook W tym celu należy wybrać z menu pozycję Plik->Opcje, a następnie Centrum zaufania

12 Rysunek 19: Menu Plik -> Opcje->Centrum Zaufania, programu pocztowego Microsoft Outlook 2010 W nowo otwartym oknie Opcje wybieramy zakładkę Zabezpieczenia poczty z drzewa po lewej stronie. Rysunek 20: Okno Centrum zaufania, zakładka Zabezpieczenia poczty , wybór przycisku Importu/Eksportuj Następnie wciskamy przycisk Importuj/Eksportuj, który znajduje się w dolnej części okna. Ukaże się nowe okno Import/eksport identyfikatora cyfrowego

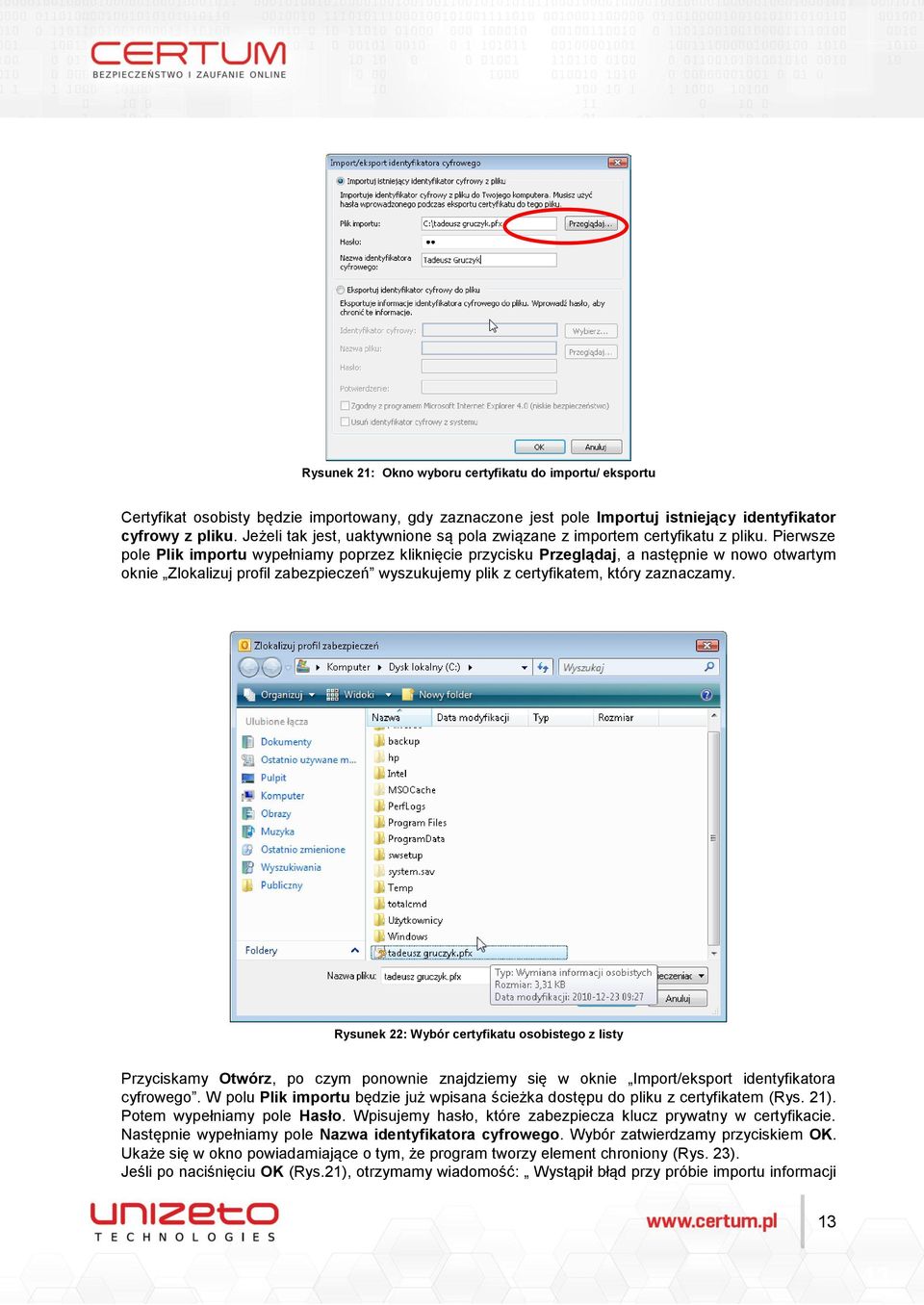

13 Rysunek 21: Okno wyboru certyfikatu do importu/ eksportu Certyfikat osobisty będzie importowany, gdy zaznaczone jest pole Importuj istniejący identyfikator cyfrowy z pliku. Jeżeli tak jest, uaktywnione są pola związane z importem certyfikatu z pliku. Pierwsze pole Plik importu wypełniamy poprzez kliknięcie przycisku Przeglądaj, a następnie w nowo otwartym oknie Zlokalizuj profil zabezpieczeń wyszukujemy plik z certyfikatem, który zaznaczamy. Rysunek 22: Wybór certyfikatu osobistego z listy Przyciskamy Otwórz, po czym ponownie znajdziemy się w oknie Import/eksport identyfikatora cyfrowego. W polu Plik importu będzie już wpisana ścieżka dostępu do pliku z certyfikatem (Rys. 21). Potem wypełniamy pole Hasło. Wpisujemy hasło, które zabezpiecza klucz prywatny w certyfikacie. Następnie wypełniamy pole Nazwa identyfikatora cyfrowego. Wybór zatwierdzamy przyciskiem OK. Ukaże się w okno powiadamiające o tym, że program tworzy element chroniony (Rys. 23). Jeśli po naciśnięciu OK (Rys.21), otrzymamy wiadomość: Wystąpił błąd przy próbie importu informacji 13 13

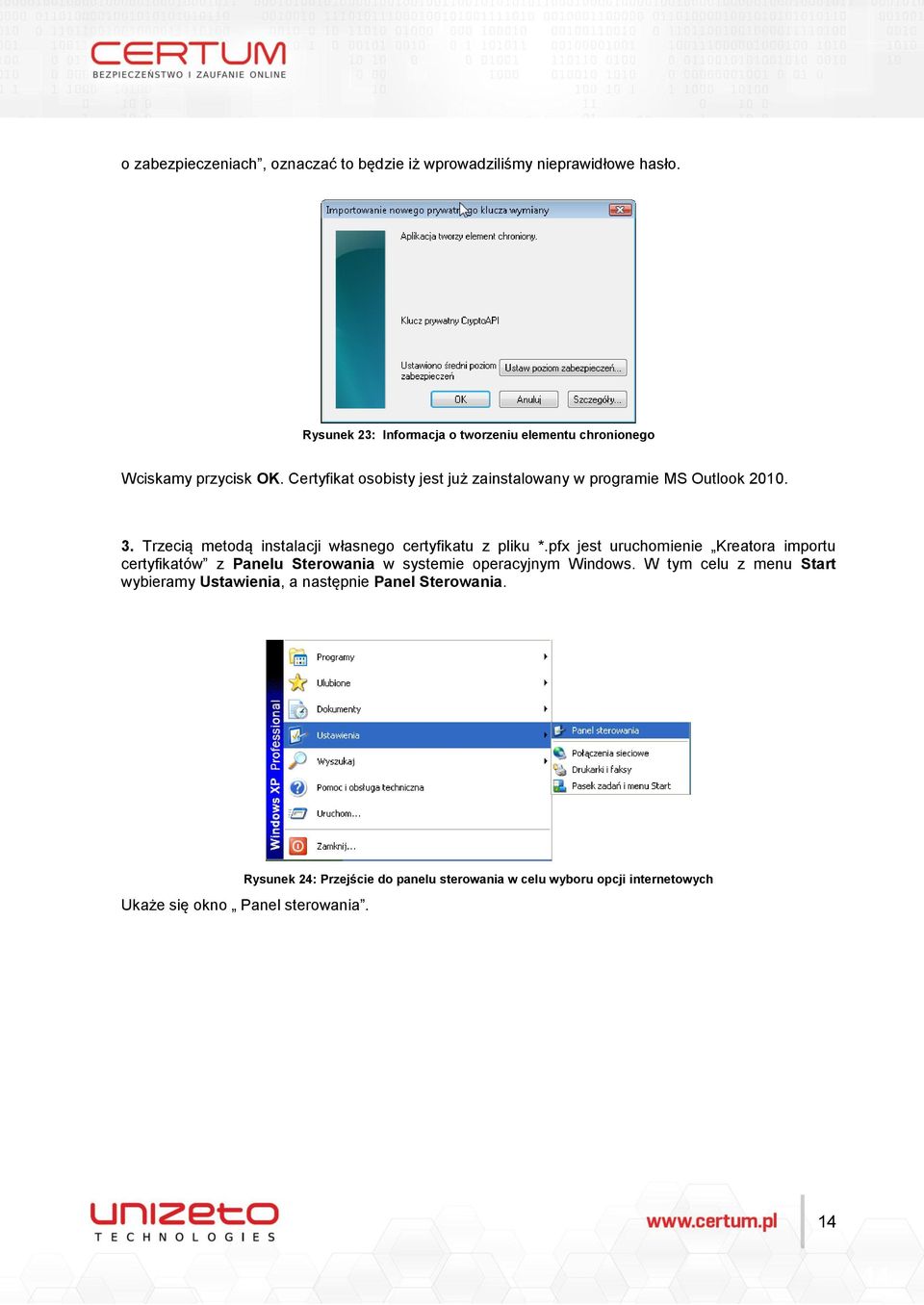

14 o zabezpieczeniach, oznaczać to będzie iż wprowadziliśmy nieprawidłowe hasło. Rysunek 23: Informacja o tworzeniu elementu chronionego Wciskamy przycisk OK. Certyfikat osobisty jest już zainstalowany w programie MS Outlook Trzecią metodą instalacji własnego certyfikatu z pliku *.pfx jest uruchomienie Kreatora importu certyfikatów z Panelu Sterowania w systemie operacyjnym Windows. W tym celu z menu Start wybieramy Ustawienia, a następnie Panel Sterowania. Rysunek 24: Przejście do panelu sterowania w celu wyboru opcji internetowych Ukaże się okno Panel sterowania

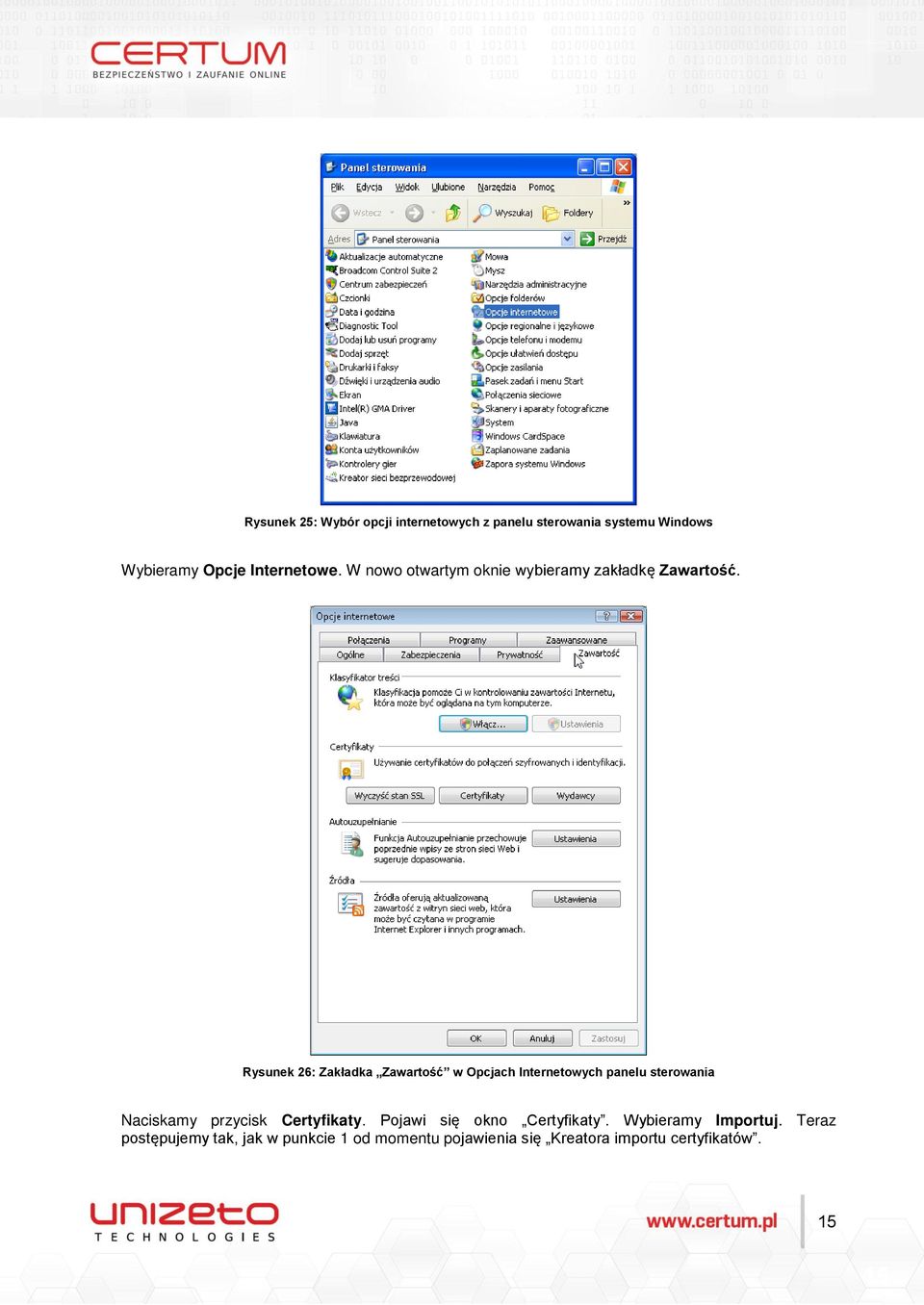

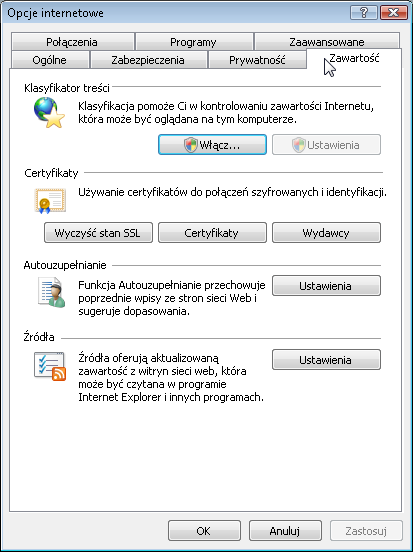

15 Rysunek 25: Wybór opcji internetowych z panelu sterowania systemu Windows Wybieramy Opcje Internetowe. W nowo otwartym oknie wybieramy zakładkę Zawartość. Rysunek 26: Zakładka Zawartość w Opcjach Internetowych panelu sterowania Naciskamy przycisk Certyfikaty. Pojawi się okno Certyfikaty. Wybieramy Importuj. Teraz postępujemy tak, jak w punkcie 1 od momentu pojawienia się Kreatora importu certyfikatów

16 4. Instalacja własnego certyfikatu z karty W celu zainstalowania certyfikatu z karty, należy pobrać oprogramowanie o nazwie procertum CardManager, do zarządzania kartą kryptograficzną. Oprogramowanie to dostępne jest na stronie Po zainstalowaniu oprogramowania, można przystąpić do importu certyfikatu z karty. Aby zainstalować certyfikat z karty, należy: a. podłączyć czytnik kart do komputera, b. włożyć kartę do czytnika, c. uruchomić aplikację procertum CardManager. Aby program wykrył czytnik, zaleca się postępowanie według powyższej kolejności. Automatycznie zostanie odnaleziony rodzaj czytnika: Rysunek 27: Główne okno aplikacji ProCertum CardManager Po naciśnięciu przycisku Czytaj kartę, ukaże się okno z informacją o karcie i zakładki do wyboru profilu. Należy wybrać zakładkę Profil zwykły: Ukaże się poniższe okno: Rysunek 28: Okno wyboru profilu 16 16

17 Rysunek 29: Okno profilu zwykłego z widocznym certyfikatem W tym momencie można zainstalować certyfikat z karty w Programie MS Outlook Aby tego dokonać, w oknie Profil Zwykły programu CardManager, należy nacisnąć Rejestruj Certyfikaty. Po chwili, ukaże się informacja: Rysunek 30: Komunikat poprawnej rejestracji certyfikatów Aby sprawdzić czy certyfikat zainstalowany został pomyślnie, należy otworzyć okno przeglądarki Internet Explorer, wybrać z menu Narzędzia Opcje Internetowe Zawartość, a następnie nacisnąć przycisk Certyfikaty. W odpowiedniej zakładce (magazynie) na liście, wyświetli się zaimportowany certyfikat

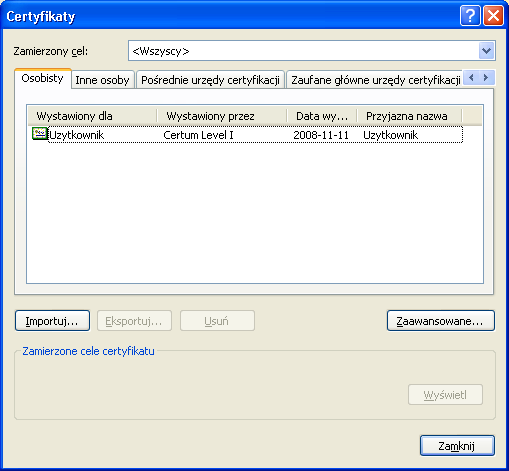

18 Rysunek 31: Okno zainstalowanych certyfikatów programu Outlook Express Program pocztowy MS Office Outlook jak i przeglądarka Internet Explorer mają wspólny magazyn (katalog) certyfikatów. Wynika z tego zależność: Przy instalacji certyfikatu z karty (lub z pliku) w programie pocztowym MS Office Outlook certyfikat jest automatycznie instalowany w przeglądarce MS Internet Explorer. Podobnie odwrotnie: instalacja certyfikatu z karty (lub z pliku) w przeglądarce MS Internet Explorer, instaluje jednocześnie certyfikat w programie pocztowym MS Office Outlook

19 5. Instalacja certyfikatów innych osób Jeżeli chcemy zainstalować certyfikaty innych osób, po to, aby móc weryfikować ich podpisy elektroniczne lub szyfrować wysyłane do nich wiadomości, należy zaimportować certyfikaty tych osób do programu MS Outlook Możemy to zrobić na kilka sposobów. 1. Kiedy odbierzemy przesyłkę podpisaną elektronicznie z załączonym certyfikatem nadawcy, możemy zainstalować dołączony certyfikat poprzez dodanie nadawcy do książki adresowej programu Outlook UWAGA! Program Microsoft Office Outlook 2010 do przechowywania certyfikatów innych osób wykorzystuje własną książkę adresową, a nie książkę adresową systemu Windows, którą standardowo wykorzystuje drugi program pocztowy, Microsoft Outlook Express. W oknie otrzymanej wiadomości klikamy prawym przyciskiem myszy na pole Od:, a następnie w otwartym menu kontekstowym wybieramy pozycję Dodaj do kontaktów programu Outlook. Rysunek 32: Dodanie kontaktu do książki adresowej Ukaże się okno Kontakt, w którym wybieramy zakładkę Certyfikaty. W polu Certyfikaty (identyfikatory cyfrowe) będzie znajdował się certyfikat nadawcy. Rysunek 33: Pomyślnie zainstalowany certyfikat innej osoby w kontaktach Możemy zapoznać się ze szczegółami certyfikatu nadawcy naciskając przycisk koperty z pieczęcią znajdujący się w polu Pokazywanie, u góry okna Kontakt (Rys. 32). Przejdziemy wtedy do zakładki Certyfikaty (Identyfikatory cyfrowe)

20 Rysunek 34: Pomyślnie zainstalowany certyfikat innej osoby w kontaktach Po wciśnięciu przycisku Właściwości, ukaże się okno ze szczegółami na temat certyfikatu. Rysunek 35: Okno właściwości certyfikatu innej osoby Aby zamknąć okno Właściwości certyfikatu naciskamy OK. Ponownie znajdziemy się w oknie Kontakt (Rys. 34), gdzie wciskamy przycisk, znajdujący się w prawym górnym rogu okna. Pojawi się okno z pytaniem czy chcemy zapisać zmiany. Naciskamy OK

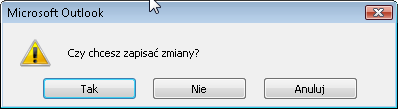

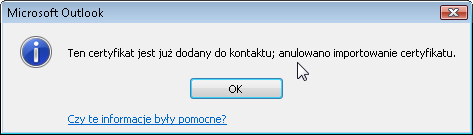

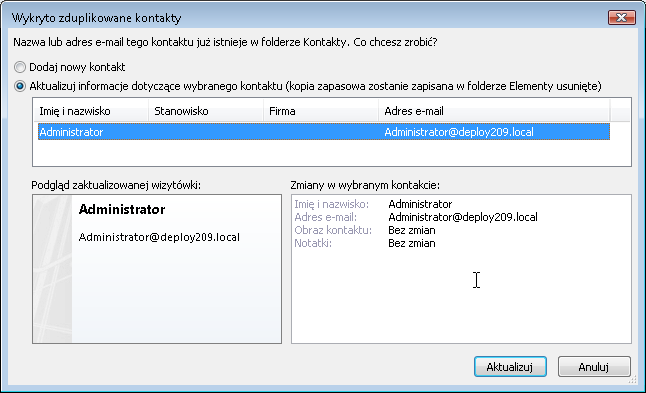

21 Rysunek 36: Informacja o zapisaniu zmian W przypadku, gdy nadawca znajduje się już na naszej liście Kontaktów, program powiadomi nas o tym automatycznie w formie poniższego komunikatu: Rysunek 37: Komunikat zduplikowanych kontaktów Zaznaczamy opcję Aktualizuj nowe informacje z tego kontaktu w kontakcie istniejącym. Żeby zatwierdzić wybór, wybieramy Aktualizuj. Certyfikat nadawcy jest już zainstalowany. 2. Innym sposobem na zaimportowanie certyfikatu innej osoby do programu pocztowego Outlook 2010 jest wyszukanie i pobranie certyfikatu poprzez konto użytkownika sklepu internetowego Dostęp do wyszukiwania certyfikatów uzyskuje się poprzez wybranie opcji Narzędzia Certyfikaty. Po jej wybraniu wyświetla się formularz umożliwiający zdefiniowania kryteriów wyszukiwania. Rysunek 38: Wyszukiwanie certyfikatów na stronie Do wyboru są następujące kryteria wyszukiwania: określa adres zawarty w poszukiwanym certyfikacie; Numer seryjny określa numer seryjny certyfikatu. Numer seryjny należy podawać w zapisie szesnastkowym bez spacji pomiędzy kolejnymi pozycjami szesnastkowymi np. 6f7d3. Wielkość liter nie ma znaczenia - można wpisywać zarówno małe jak i wielkie litery

22 Po zdefiniowaniu kryteriów poszukiwania należy nacisnąć przycisk Szukaj. Nastąpi przeszukanie bazy danych i wyświetlona zostanie lista wyników. Rysunek 39: Szczegółowe informacje o znalezionych certyfikatach Po wybraniu odpowiedniego certyfikatu, dostępne stają się następujące opcje: Zapisz binarnie pozwala na zapisanie certyfikatu w formacie DER. Zapisz tekstowo pozwala na zapisanie certyfikatu w formacie PEM. Przyciskamy przycisk Zapisz binarnie wybranego przez nas certyfikatu. Ukaże się okno, które umożliwi zapis certyfikatu na dysku. W przeglądarce internetowej Microsoft Internet Explorer będzie to poniższe okno: Rysunek 40: Ostrzeżenie przed pobraniem pliku Należy wybrać przycisk Zapisz, co spowoduje wyświetlenie nowego okna. Umożliwi ono zmianę nazwy pliku z certyfikatem oraz wybór lokalizacji, na której zostanie zapisany certyfikat

23 Rysunek 41: Okno zapisywania pliku Wybór zatwierdzamy przyciskiem Zapisz. Plik z certyfikatem zostanie zapisany na wcześniej podanej lokalizacji. Następnie dokonujemy instalacji certyfikatu według punktu 3. UWAGA! Opisana wyżej metoda pobierania certyfikatów dotyczy certyfikatów wydawanych przez CERTUM Powszechne Centrum Certyfikacji. Pobieranie certyfikatów innych wystawców może przebiegać inaczej. 3. Jeżeli posiadamy certyfikat innej osoby zapisany w pliku, możemy zaimportować go używając książki adresowej programu Outlook W tym celu z menu wybieramy Narzędzia główne, a następnie Książka adresowa. Rysunek 42: Menu Narzędzia -> Książka adresowa Ukaże się okno Książka adresowa, w którym z menu wybieramy Plik, a następnie Nowa pozycja. Wyświetlone zostanie okno Nowa pozycja, gdzie zaznaczamy z listy Nowy kontakt i zatwierdzamy OK. Rysunek 43: Dodawanie nowej pozycji do książki adresowej Ukaże się okno Kontakt. W zakładce Ogólne wpisujemy informacje o osobie, której certyfikat będzie importowany

24 Rysunek 44: Szczegóły nowo dodanego kontaktu, zakładka Ogólne Wciskamy przycisk koperty z pieczęcią znajdujący się w polu Pokazywanie. Ukaże się zakładka Certyfikaty. Następnie wybieramy przycisk Importuj. Rysunek 45: Import certyfikatu nowo dodanego kontaktu W nowo otwartym oknie Lokalizuj certyfikat wyszukujemy plik z certyfikatem, zaznaczamy plik, a następnie naciskamy Otwórz

25 Rysunek 46: Wybór certyfikatu innej osoby z listy Powracamy automatycznie do zakładki Certyfikaty. Zaimportowany certyfikat zostanie umieszczony w polu Certyfikaty (identyfikatory cyfrowe). Aby zamknąć okno wciskamy krzyżyk, znajdujący się w górnym prawym rogu okna.. Jeżeli pojawi się okno z informacją Ten certyfikat jest już w kontakcie; anulowano importowanie certyfikatu, wciskamy OK. Rysunek 47: Komunikat zduplikowanych kontaktów 6. Dodawanie certyfikatów do globalnej listy adresów Ta funkcja wymaga użycia konta programu Microsoft Exchange Server 2000, Exchange Server 2003 lub Exchange Server Większość kont domowych i osobistych nie korzysta z programu Microsoft Exchange. W menu Plik->Opcje-> należy skorzystać z polecenia Centrum zaufania->ustawienia Centrum zaufania. Następnie należy wybrać pozycję Zabezpieczenia poczty -> Publikuj w GLA Na ekranie pojawi się stosowny komunikat: Rysunek 48: Publikowanie certyfikatu do globalnej listy adresowej 25 25

26 Rysunek 49: Publikowanie certyfikatu do globalnej listy adresowej Następnie pojawi się komunikat potwierdzający opublikowanie certyfikatu na globalnej liście adresowej. Rysunek 50: Publikowanie certyfikatu do globalnej listy adresowej Serwer automatycznie przechowuje certyfikaty wszystkich użytkowników na globalnej liście adresów (globalna lista adresowa: Książka adresowa zawierająca wszystkie adresy użytkowników, grup i list dystrybucyjnych w danej organizacji. Administrator tworzy tę książkę adresową i zarządza nią. Może ona również zawierać adresy folderów publicznych.), aby ułatwić wymianę zaszyfrowanych wiadomości w obrębie organizacji. Aby dodać domyślny certyfikat szyfrowania pochodzący z innego źródła, należy zapisać go na komputerze, a następnie opublikować na globalnej liście adresów. Podczas publikowania certyfikatów na globalnej liście adresów są używane bieżące ustawienia zabezpieczeń użytkownika. Jeśli nie skonfigurowano tych ustawień, certyfikaty zostaną usunięte z globalnej listy adresów. Aby zastąpić swój certyfikat na globalnej liście adresów, na przykład gdy straci ważność, należy zainstalować certyfikat na komputerze, a następnie opublikować go zgodnie z krokami opisanymi powyżej. 7. Usuwanie własnego certyfikatu Żeby usunąć własny certyfikat, należy skorzystać z opcji internetowych systemu operacyjnego Windows. Z menu Start wybieramy Ustawienia, a następnie Panel Sterowania. Rysunek 51: Przejście do panelu sterowania w celu wyboru opcji internetowych Ukaże się okno Panel Sterowania, w którym uruchamiamy Opcje internetowe

27 Rysunek 52: Wybór opcji internetowych z panelu sterowania systemu Windows Pojawi się okno Właściwości: Internet, w którym wybieramy zakładkę Zawartość. Następnie wciskamy przycisk Certyfikaty. Rysunek 53: Zakładka Zawartość w Opcjach Internetowych panelu sterowania 27 27

28 Pojawi się okno Certyfikaty. Rysunek 54: Wybór opcji Usuń z okna certyfikatów własnych Wciskamy przycisk Usuń. Pojawi się okno z pytaniem, czy chcemy usunąć certyfikat. Wybieramy Tak. Rysunek 55: Komunikat zapytania o usunięcie certyfikatu własnego Zaznaczony certyfikat został usunięty. 8. Usuwanie certyfikatu innej osoby Jeżeli chcemy usunąć certyfikat innej osoby, powinniśmy wybrać w menu programu Outlook 2010 pozycję Narzędzia główne, a następnie Książka adresowa. Rysunek 56: Menu Narzędzia -> Książka adresowa 28 28

29 W nowo otwartym oknie Książka adresowa w polu Pokaż nazwy z: wybieramy grupę zawierającą kontakt do osoby, której certyfikat chcemy usunąć. Następnie dwukrotnie naciskamy lewym klawiszem myszy na wybrany kontakt. Wciskamy przycisk koperty z pieczęcią znajdujący się w polu Pokazywanie. Kiedy znajdziemy się w zakładce Certyfikaty, zaznaczamy certyfikat, który chcemy usunąć i wciskamy Usuń. Rysunek 57: Lista certyfikatów innych osób w kontaktach Jeżeli na liście jest kilka certyfikatów, w celu zidentyfikowania certyfikatu do usunięcia należy skorzystać z informacji o danym certyfikacie, które są dostępne po naciśnięciu przycisku Właściwości. Zaznaczamy certyfikat i wybieramy Właściwości. Aby zamknąć okno Właściwości, wybieramy OK

30 Rysunek 58: Okno właściwości certyfikatu innej osoby W ten sposób postępujemy ze wszystkimi certyfikatami, aż zlokalizujemy certyfikat, który chcemy usunąć. W celu usunięcia certyfikatu zaznaczamy certyfikat, a następnie klikamy Usuń. Aby program zapamiętał wprowadzone zmiany, wybieramy przycisk Zapisz i zamknij. Zaznaczony wcześniej certyfikat został usunięty. 9. Wykonywanie kopii bezpieczeństwa własnego certyfikatu W celu wykonania kopii bezpieczeństwa własnego certyfikatu należy z menu programu Outlook 2010 wybrać menu Plik Opcje Centrum Zaufania. Rysunek 59: Menu Plik ->Opcje->Centrum zaufania W nowo otwartym oknie wybieramy po lewej stronie zakładkę Zabezpieczenia poczty

31 Rysunek 60: Okno Opcji, zakładka Zabezpieczenia, wybór opcji Importu/Eksportu Naciskamy przycisk Importuj/Eksportuj, który znajduje się w dolnej części okna. Pojawi się okno Import/eksport identyfikatora cyfrowego. Rysunek 61: Okno Importu/Eksportu certyfikatu własnego Zaznaczamy Eksportuj identyfikator cyfrowy do pliku. Uaktywnione zostaną pola związane z eksportem certyfikatu do pliku. W polu Identyfikator cyfrowy określamy, który z naszych certyfikatów (w przypadku, gdy mamy ich kilka) będzie eksportowany. Naciskamy Wybierz, a następnie w nowym oknie Wybieranie certyfikatu zaznaczamy certyfikat, który ma zostać eksportowany (Rys. 62). Wciskamy OK. Rysunek 62: Wybór certyfikatu do utworzenia kopii W polu Nazwa pliku należy podać ścieżkę dostępu oraz nazwę dla pliku, który zostanie utworzony w czasie eksportu certyfikatu. Wybieramy Przeglądaj, a następnie w nowo otwartym oknie Zlokalizuj profil zabezpieczeń, wskazujemy lokalizację oraz wpisujemy nazwę pliku w polu Nazwa pliku

32 Rysunek 63: Wybór certyfikatu osobistego z listy Wciskamy Zapisz, po czym znajdziemy się ponownie w oknie Import/eksport identyfikatora cyfrowego. Aby zabezpieczyć nasz klucz prywatny w certyfikacie należy wpisać hasło w polu o nazwie Hasło, a następnie wpisać je ponownie w polu Potwierdzenie. Rysunek 64: Okno Importu/Eksportu certyfikatu własnego Jeżeli planujemy import certyfikatu z utworzonego pliku do innych programów, w celu zwiększenia kompatybilności należy zaznaczyć opcję Zgodny z programem Microsoft Internet Explorer 4.0. Należy jednak pamiętać, że zaznaczenie tej opcji skutkuje obniżeniem bezpieczeństwa eksportowanego pliku. Jeżeli zaznaczymy opcję Usuń identyfikator cyfrowy z systemu, po zakończonym eksporcie nasz certyfikat osobisty zostanie usunięty z systemu i będzie znajdował się tylko w wyeksportowanym pliku. Klikamy OK, aby kontynuować proces eksportu własnego certyfikatu. Ukaże się okno informujące, że program żąda dostępu do elementu chronionego

33 Rysunek 65: Informacja o tworzeniu elementu chronionego Wciskamy OK, aby zakończyć proces eksportu certyfikatu. We wcześniej zdefiniowanym katalogu został utworzony plik z certyfikatem osobistym. 10. Podpisywanie i/lub szyfrowanie pojedynczych wiadomości Podpisywanie i/lub szyfrowanie wiadomości W celu elektronicznego podpisania stworzonej przez nas wiadomości należy wybrać zakładkę Opcje, w którym edytujemy wiadomość, kliknąć przycisk koperty z kotylionem. Jeżeli chcemy zaszyfrować wiadomość, należy kliknąć przycisk koperty z kłódką. Oba przyciski ukażą się po nakierowaniu kursora myszy na menu Wiadomość, w głównym oknie wiadomości którą tworzymy. Rysunek 66: Ikony do podpisu i szyfrowania wiadomości 33 33

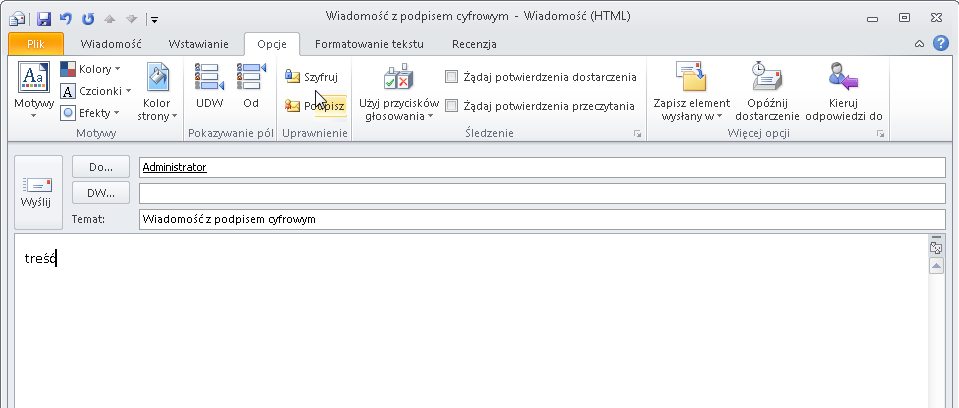

34 Rysunek 67: Dodatkowe menu rozwijalne w menu okna wiadomości Następnie możemy wysłać wiadomość wybierając przycisk Wyślij, znajdujący się po lewej stronie okna nowej wiadomości (zaznaczony strzałką na Rys. 66). Złożenie podpisu elektronicznego przez nadawcę pod wysyłaną wiadomością i jego pozytywna weryfikacja przez odbiorcę daje pewność, że nadawca jest prawdziwym autorem wiadomości oraz że treść wiadomości nie została zmodyfikowana. Szyfrowanie wiadomości daje pewność, że osoba nieuprawniona nie może przeczytać wysyłanej wiadomości. Należy zaznaczyć, że samo szyfrowanie nie zabezpiecza przed zmodyfikowaniem wiadomości. Dlatego też przy szyfrowaniu należy zawsze dołączać elektroniczny podpis uzyskując w ten sposób najwyższy stopień zabezpieczenia wiadomości Podpisywanie wiadomości przy użyciu certyfikatu własnego z karty Po zainstalowaniu certyfikatu za pomocą programu procertum CardManager, a następnie skonfigurowaniu skrzynki w celu użycia własnego certyfikatu, można przystąpić do wysyłania wiadomości podpisanej cyfrowo certyfikatem znajdującym się na karcie. W tym celu zaleca się postępowanie jak w podpunkcie 9.1. Kiedy wiadomość jest gotowa do wysłania, po naciśnięciu przycisku Wyślij, ukaże się okno Logowania do profilu zwykłego (karta powinna znajdować się w czytniku podłączonym do komputera). Po wpisaniu PINu, należy wcisnąć OK. Rysunek 68: Okno logowania do profilu zwykłego Wiadomość podpisana certyfikatem własnym zostanie wysłana

35 11. Automatyczne podpisywanie i/lub szyfrowanie wysyłanych wiadomości Możemy zdefiniować automatyczne podpisywanie i/lub szyfrowanie wszystkich wysyłanych przez nas wiadomości. Aby tę funkcję włączyć, należy w menu programu Outlook 2010 wybrać Plik->Opcje, a następnie Centrum zaufania. Rysunek 69: Menu Plik->Opcje-> Centrum zaufania W oknie Centrum zaufania, wybieramy zakładkę Ustawienia Centrum Zaufania->Zabezpieczenia poczty , a następnie w części Zaszyfrowana wiadomość możemy zaznaczyć opcje: - Szyfruj treść i załączniki wysyłanych wiadomości - Dodaj podpis cyfrowy do wysyłanych wiadomości

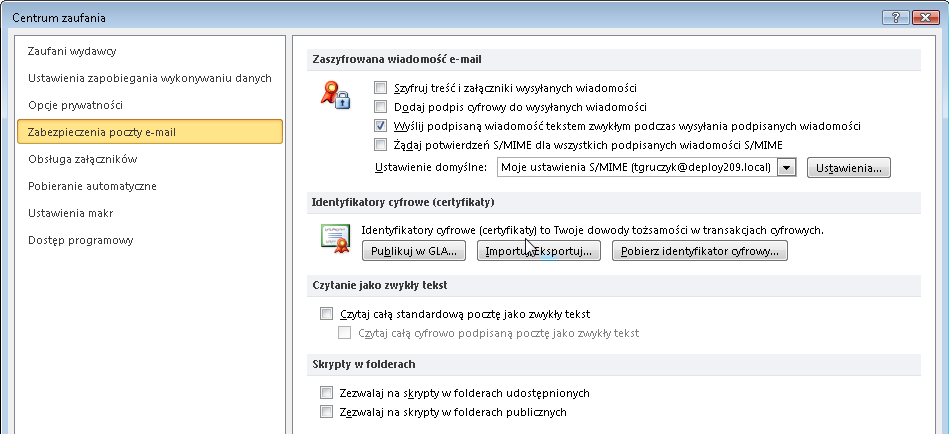

36 Rysunek 70: Automatycznie ustawienie podpisywania i szyfrowania wiadomości Zaznaczenie opcji Szyfruj treść i załączniki wysyłanych wiadomości spowoduje, że treść i załączniki wysyłanych wiadomości będą automatycznie szyfrowane, natomiast zaznaczenie opcji Dodaj podpis cyfrowy do wysyłanych wiadomości spowoduje, że każda wysyłana przez nas wiadomość będzie automatycznie podpisywana elektronicznie. Zaznaczenie obu opcji umożliwi automatyczne podpisywanie i szyfrowanie wszystkich wysyłanych wiadomości. Należy pamiętać, iż aby móc szyfrować wiadomości, trzeba mieć zainstalowany certyfikat osoby, do której wysyłamy wiadomość. Bez niego nie będzie możliwe szyfrowanie. W przypadku próby szyfrowania wiadomości do osoby, której certyfikat nie został umieszczony w książce adresowej programu MS Outlook 2010, wyświetlony zostanie komunikat: Rysunek 71: Komunikat błędu szyfrowania 36 36

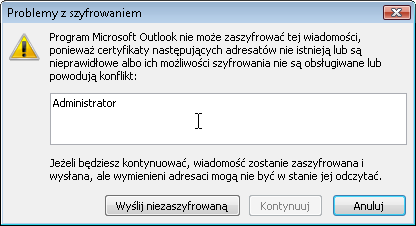

37 Oznaczać to będzie, że aby zaszyfrować wiadomość do podanego w oknie adresata, konieczne jest dodanie jego certyfikatu do książki adresowej według procedury opisanej w rozdziale Instalacja certyfikatów innych osób niniejszej instrukcji (Rozdział 5). 12. Odbieranie wiadomości podpisanych i/lub zaszyfrowanych Jeżeli otrzymamy wiadomość, która została elektronicznie podpisana, program MS Outlook 2010 automatycznie oznaczy tę wiadomość w naszej Skrzynce odbiorczej symbolem koperty z kotylionem. Jeżeli będzie to wiadomość zaszyfrowana, obok wiadomości będzie widoczny symbol koperty z kłódką. W przypadku wiadomości elektronicznie podpisanej oraz zaszyfrowanej zobaczymy także symbol koperty z kłódką. Wiadomości, które nie zostały przez nadawców elektronicznie podpisane ani zaszyfrowane, są oznaczane tylko symbolem koperty. Rysunek 72: Zaszyfrowane i podpisane wiadomości w skrzynce odbiorczej Jeżeli otworzymy podpisaną i/lub zaszyfrowaną przez nadawcę wiadomość, program Outlook 2010 wyświetli o tym informacje w postaci symboli: podpisu elektronicznego i/lub zaszyfrowania. Symbole wyświetlane są po prawej stronie, powyżej treści wiadomości

38 Rysunek 73: Okno wiadomości podpisanej i zaszyfrowanej Jeżeli wiadomość będzie tylko elektronicznie podpisana ukaże się symbol kotylionu, jeżeli będzie tylko zaszyfrowana - ukaże się symbol kłódki. W przypadku, gdy wiadomość będzie elektronicznie podpisana i zaszyfrowana, ukażą się obok siebie dwa symbole: kłódki i kotylionu. Aby uzyskać szczegółowe informacje na temat elektronicznego podpisu otrzymanej wiadomości, należy kliknąć symbol kotylionu, w wyniku czego ukaże się niżej przedstawione okno informujące o tym, czy elektroniczny podpis jest prawidłowy i wiarygodny. W oknie poniżej (Rys. 74) istnieje możliwość zaznaczenia opcji Ostrzegaj przed błędami w cyfrowo podpisanej poczcie przed otwarciem wiadomości, która powinna być zaznaczona, aby Outlook 2010 powiadamiał o ewentualnych błędach w elektronicznie podpisanej poczcie przed jej otwarciem. Okno wyświetli się po dwukrotnym naciśnięciu na rysunek kotylionu w przychodzącej wiadomości . Rysunek 74: Komunikat prawidłowo podpisanej wiadomości Dokładniejsze informacje można uzyskać po kliknięciu przycisku Szczegóły, co spowoduje wywołanie niżej przedstawionego okna Właściwości zabezpieczeń wiadomości. To samo okno otworzy się po wciśnięciu symbolu kłódki w oknie edycji wiadomości. W oknie tym przedstawione zostaną informacje związane z szyfrowaniem (gdy wiadomość jest jedynie zaszyfrowana) bądź szyfrowaniem i elektronicznym podpisem (gdy wiadomość jest zaszyfrowana oraz elektronicznie podpisana)

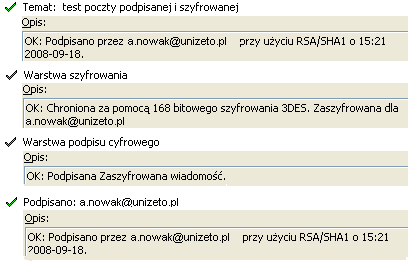

39 Rysunek 75: Właściwości zabezpieczeń wiadomości - warstwy szyfrowania i podpisu cyfrowego Zaznaczając odpowiednie wpisy w oknie można zapoznać się ze szczegółowymi informacjami na temat użytych zabezpieczeń. Informacje będą wyświetlane w polu Opis. Poniżej przestawiono zawartość pola Opis dla kolejnych wpisów dotyczących zabezpieczeń wiadomości, której elektroniczny podpis nadawcy został pozytywnie zweryfikowany, a rozszyfrowanie przebiegło poprawnie. Rysunek 76: Warstwy szyfrowania i podpisu cyfrowego - wpisy wraz z opisami Wpisy Warstwa szyfrowania oraz Podpisano mogą zostać dodatkowo rozwinięte poprzez zaznaczenie określonej pozycji i kliknięcie przycisku Pokaż szczegóły, co spowoduje wyświetlenie dodatkowych informacji oraz umożliwi zapoznanie się z certyfikatem użytym do podpisania lub zaszyfrowania wiadomości

40 Rysunek 77: Ogólne informacje i szczegóły zabezpieczeń wiadomości Jeżeli otrzymamy wiadomość, dla której weryfikacja elektronicznego podpisu przebiegła negatywnie, program Outlook 2010 powiadomi o tym użytkownika podczas otwierania wiadomości poniższym komunikatem: Rysunek 78: Komunikat nieprawidłowo podpisanej wiadomości Negatywna weryfikacja podpisu będzie miała dodatkowo swoje odzwierciedlenie w tytule okna komunikatu, gdzie zobaczymy treść Podpis cyfrowy: nieprawidłowy oraz za pomocą ikony kotylionu, która będzie czarno-biała z wykrzyknikiem na czerwonym tle. Aby poznać szczegółowe informacje dotyczące błędnie zweryfikowanego podpisu elektronicznego, należy kliknąć przycisk Szczegóły. W nowo otwartym oknie zostaną przedstawione informacje o warstwach zabezpieczeń

41 Rysunek 79: Właściwości zabezpieczeń wiadomości - warstwy szyfrowania i podpisu cyfrowego Zabezpieczenia, które zostały naruszone, będą oznaczone wykrzyknikiem. Poniżej przedstawiono zawartość pola Opis kolejnych pozycji zabezpieczeń wiadomości, dla której weryfikacja elektronicznego podpisu przebiegła negatywnie. Rysunek 80: Warstwy szyfrowania i podpisu cyfrowego - wpisy wraz z opisami Aby zapoznać się ze szczegółami elektronicznego podpisu, należy rozwinąć wpis Podpisano. W tym celu zaznaczamy wpis Podpisano i klikamy przycisk Pokaż szczegóły. Pojawi się okno Podpis z informacjami o podpisie elektronicznym i certyfikacie

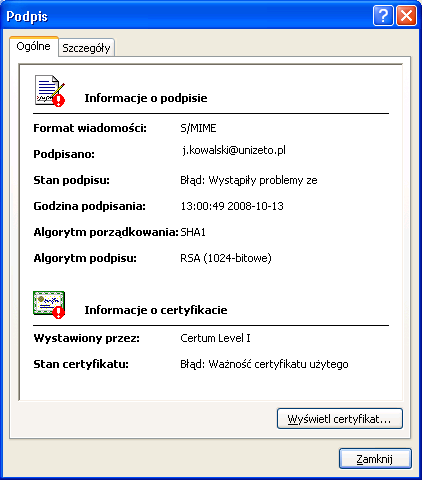

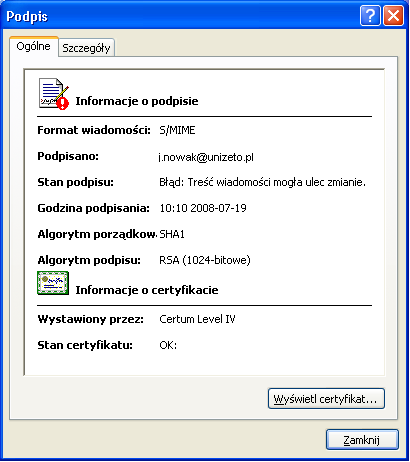

42 Rysunek 81: Szczegółowe informacje o podpisie W odróżnieniu od wiadomości, dla której weryfikacja podpisu elektronicznego przebiegła pozytywnie, okno Podpis zawiera ikonę podpisu z wykrzyknikiem na czerwonym tle: Rysunek 82: Ikona nieprawidłowego podpisu Potwierdzenie tej informacji znajduje się także w polu Stan podpisu, gdzie widnieje komunikat o błędzie Błąd: Treść wiadomości mogła ulec zmianie. Okno zamykamy przyciskiem Zamknij. Jeżeli w oknie Podpis cyfrowy: nieprawidłowy (Rys. 78) wybierzemy przycisk Wyświetl wiadomość, ukaże się okno wiadomości ze znakiem po prawej stronie, z czerwoną linią nad treścią wiadomości oraz wpisem Wystąpiły problemy z podpisem. Kliknij przycisk podpisu, aby uzyskać szczegółowe informacje w polu Podpis (Rys. 83)

43 Rysunek 83: Wyświetlenie treści wiadomości z nieprawidłowym podpisem cyfrowym Treść wiadomości można wyświetlić klikając przycisk Wyświetl wiadomość, należy jednak wziąć pod uwagę, że naruszone zostały zabezpieczenia wiadomości, a zatem jest ona niewiarygodna i nie ma pewności co do autentyczności jej treści. Jeżeli wciśniemy przycisk, ukaże się okno Podpis cyfrowy: nieprawidłowy identyczny jak wcześniej opisywane, jednakże bez przycisku Wyświetl wiadomość (Rys. 83). Rysunek 84: Komunikat nieprawidłowo podpisanej wiadomości Jeżeli otrzymamy wiadomość z elektronicznym podpisem weryfikowanym przy pomocy certyfikatu, który jest już nieważny, program Outlook Express powiadomi o tym użytkownika również za pomocą powyższego okna Podpis cyfrowy: nieprawidłowy. Jest to identyczne okno, jak to, które pojawia się przy otwieraniu zmodyfikowanej wiadomości (Rys. 78), ale po wybraniu przycisku Szczegóły i w nowo otwartym oknie Właściwości zabezpieczeń wiadomości oraz po zaznaczeniu pozycji Podpisano, ukaże się w polu Opis komunikat o odwołanym certyfikacie

44 Rysunek 85: Szczegółowe informacje o odwołanym certyfikacie 44 44

45 13. Spis rysunków Rysunek 1: Menu Narzędzia -> Centrum zaufania, MS Outlook Rysunek 2: Menu Narzędzia ->Opcje->Centrum Zaufania-> Ustawienia Centrum zaufania, MS Outlook Rysunek 3: Okno Centrum zaufania, zakładka Zabezpieczenia poczty , wybór ustawień... 4 Rysunek 4: Okno zmiany ustawień zabezpieczeń... 5 Rysunek 5: Wybór certyfikatu do podpisywania... 5 Rysunek 6: Wybór algorytmu do podpisywania z listy rozwijalnej... 5 Rysunek 7: Wybór certyfikatu do szyfrowania... 6 Rysunek 8: Wybór algorytmu do szyfrowania z listy rozwijalnej... 6 Rysunek 9: Zaznaczenie opcji wysyłania certyfikatów z podpisanymi wiadomościami... 6 Rysunek 10: Okno główne Kreatora importu certyfikatów... 7 Rysunek 11: Ścieżka pliku certyfikatu do importu... 8 Rysunek 12: Wybór rodzaju pliku dla certyfikatu z listy rozwijalnej... 8 Rysunek 13: Okno wpisywania klucza do hasła prywatnego... 9 Rysunek 14: Automatyczny wybór magazynu certyfikatów z okna Kreatora importu certyfikatów... 9 Rysunek 15: Ręczny Wybór magazynu certyfikatów z okna Kreatora importu certyfikatów Rysunek 16: Okno wyboru magazynu certyfikatów Rysunek 17: Weryfikacja ustawień przed zakończeniem pracy Kreatora importu certyfikatów Rysunek 18: Komunikat potwierdzający prawidłowe zainstalowania certyfikatu Rysunek 19: Menu Plik -> Opcje->Centrum Zaufania, programu pocztowego Microsoft Outlook Rysunek 20: Okno Centrum zaufania, zakładka Zabezpieczenia poczty , wybór przycisku Importu/Eksportuj Rysunek 21: Okno wyboru certyfikatu do importu/ eksportu Rysunek 22: Wybór certyfikatu osobistego z listy Rysunek 23: Informacja o tworzeniu elementu chronionego Rysunek 24: Przejście do panelu sterowania w celu wyboru opcji internetowych Rysunek 25: Wybór opcji internetowych z panelu sterowania systemu Windows Rysunek 26: Zakładka Zawartość w Opcjach Internetowych panelu sterowania Rysunek 27: Główne okno aplikacji ProCertum CardManager Rysunek 28: Okno wyboru profilu Rysunek 29: Okno profilu zwykłego z widocznym certyfikatem Rysunek 30: Komunikat poprawnej rejestracji certyfikatów Rysunek 31: Okno zainstalowanych certyfikatów programu Outlook Express Rysunek 32: Dodanie kontaktu do książki adresowej Rysunek 33: Pomyślnie zainstalowany certyfikat innej osoby w kontaktach Rysunek 34: Pomyślnie zainstalowany certyfikat innej osoby w kontaktach Rysunek 35: Okno właściwości certyfikatu innej osoby Rysunek 36: Informacja o zapisaniu zmian Rysunek 37: Komunikat zduplikowanych kontaktów

46 Rysunek 38: Wyszukiwanie certyfikatów na stronie 21 Rysunek 39: Szczegółowe informacje o znalezionych certyfikatach Rysunek 40: Ostrzeżenie przed pobraniem pliku Rysunek 41: Okno zapisywania pliku Rysunek 42: Menu Narzędzia -> Książka adresowa Rysunek 43: Dodawanie nowej pozycji do książki adresowej Rysunek 44: Szczegóły nowo dodanego kontaktu, zakładka Ogólne Rysunek 45: Import certyfikatu nowo dodanego kontaktu Rysunek 46: Wybór certyfikatu innej osoby z listy Rysunek 47: Komunikat zduplikowanych kontaktów Rysunek 48: Publikowanie certyfikatu do globalnej listy adresowej Rysunek 49: Publikowanie certyfikatu do globalnej listy adresowej Rysunek 50: Publikowanie certyfikatu do globalnej listy adresowej Rysunek 51: Przejście do panelu sterowania w celu wyboru opcji internetowych Rysunek 52: Wybór opcji internetowych z panelu sterowania systemu Windows Rysunek 53: Zakładka Zawartość w Opcjach Internetowych panelu sterowania Rysunek 54: Wybór opcji Usuń z okna certyfikatów własnych Rysunek 55: Komunikat zapytania o usunięcie certyfikatu własnego Rysunek 56: Menu Narzędzia -> Książka adresowa Rysunek 57: Lista certyfikatów innych osób w kontaktach Rysunek 58: Okno właściwości certyfikatu innej osoby Rysunek 59: Menu Plik ->Opcje->Centrum zaufania Rysunek 60: Okno Opcji, zakładka Zabezpieczenia, wybór opcji Importu/Eksportu Rysunek 61: Okno Importu/Eksportu certyfikatu własnego Rysunek 62: Wybór certyfikatu do utworzenia kopii Rysunek 63: Wybór certyfikatu osobistego z listy Rysunek 64: Okno Importu/Eksportu certyfikatu własnego Rysunek 65: Informacja o tworzeniu elementu chronionego Rysunek 66: Ikony do podpisu i szyfrowania wiadomości Rysunek 67: Dodatkowe menu rozwijalne w menu okna wiadomości Rysunek 68: Okno logowania do profilu zwykłego Rysunek 69: Menu Plik->Opcje-> Centrum zaufania Rysunek 70: Automatycznie ustawienie podpisywania i szyfrowania wiadomości Rysunek 71: Komunikat błędu szyfrowania Rysunek 72: Zaszyfrowane i podpisane wiadomości w skrzynce odbiorczej Rysunek 73: Okno wiadomości podpisanej i zaszyfrowanej Rysunek 74: Komunikat prawidłowo podpisanej wiadomości Rysunek 75: Właściwości zabezpieczeń wiadomości - warstwy szyfrowania i podpisu cyfrowego Rysunek 76: Warstwy szyfrowania i podpisu cyfrowego - wpisy wraz z opisami Rysunek 77: Ogólne informacje i szczegóły zabezpieczeń wiadomości Rysunek 78: Komunikat nieprawidłowo podpisanej wiadomości Rysunek 79: Właściwości zabezpieczeń wiadomości - warstwy szyfrowania i podpisu cyfrowego Rysunek 80: Warstwy szyfrowania i podpisu cyfrowego - wpisy wraz z opisami Rysunek 81: Szczegółowe informacje o podpisie Rysunek 82: Ikona nieprawidłowego podpisu

47 Rysunek 83: Wyświetlenie treści wiadomości z nieprawidłowym podpisem cyfrowym Rysunek 84: Komunikat nieprawidłowo podpisanej wiadomości Rysunek 85: Szczegółowe informacje o odwołanym certyfikacie
