7. Podstawy zarządzania szablonami

Wielkość: px

Rozpocząć pokaz od strony:

Download "7. Podstawy zarządzania szablonami"

Karolina Stefańska
8 lat temu
Przeglądów:

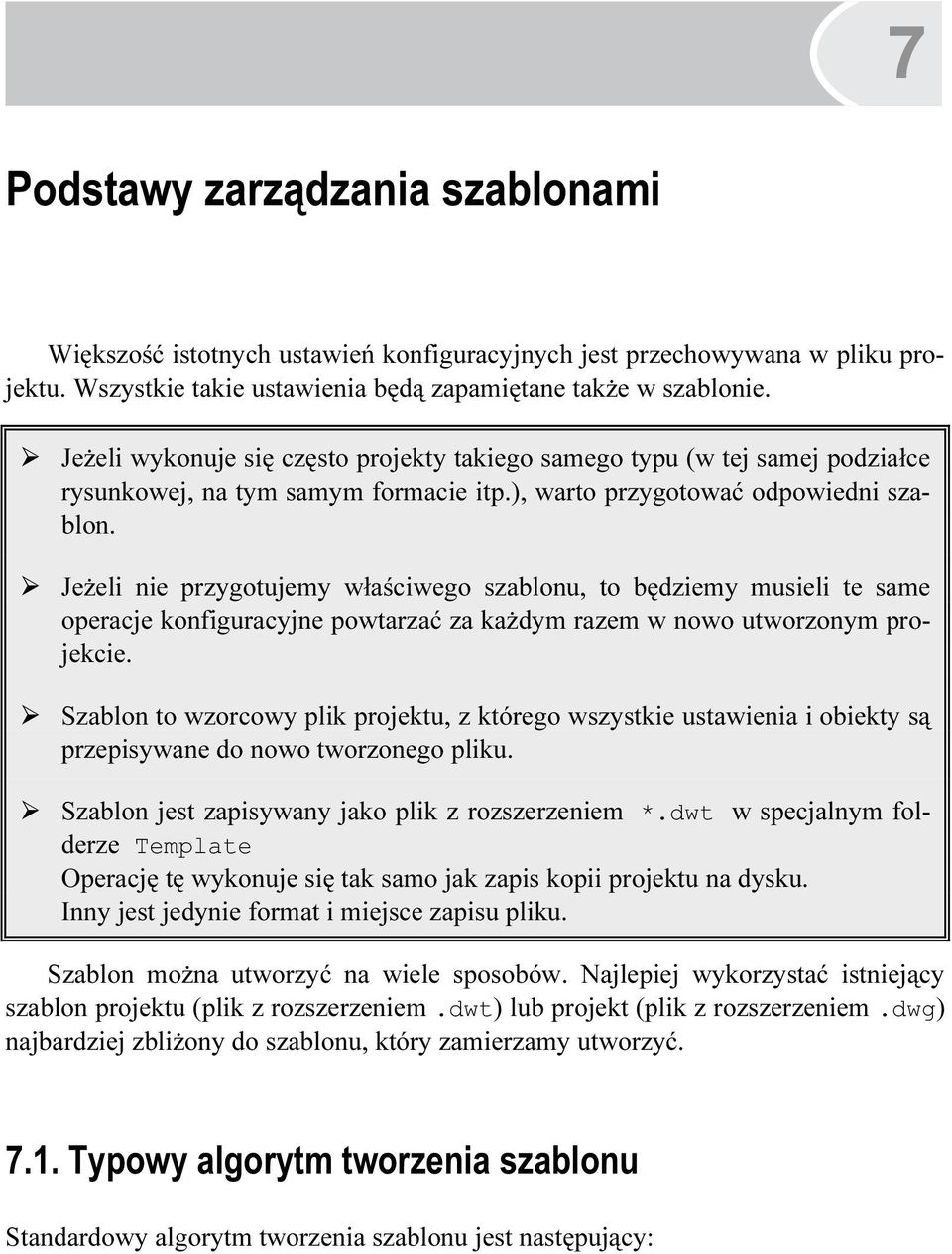

1 7 7. Podstawy zarządzania szablonami Większość istotnych ustawień konfiguracyjnych jest przechowywana w pliku projektu. Wszystkie takie ustawienia będą zapamiętane także w szablonie. Jeżeli wykonuje się często projekty takiego samego typu (w tej samej podziałce rysunkowej, na tym samym formacie itp.), warto przygotować odpowiedni szablon. Jeżeli nie przygotujemy właściwego szablonu, to będziemy musieli te same operacje konfiguracyjne powtarzać za każdym razem w nowo utworzonym projekcie. Szablon to wzorcowy plik projektu, z którego wszystkie ustawienia i obiekty są przepisywane do nowo tworzonego pliku. Szablon jest zapisywany jako plik z rozszerzeniem *.dwt w specjalnym folderze Template Operację tę wykonuje się tak samo jak zapis kopii projektu na dysku. Inny jest jedynie format i miejsce zapisu pliku. Szablon można utworzyć na wiele sposobów. Najlepiej wykorzystać istniejący szablon projektu (plik z rozszerzeniem.dwt) lub projekt (plik z rozszerzeniem.dwg) najbardziej zbliżony do szablonu, który zamierzamy utworzyć Typowy algorytm tworzenia szablonu Standardowy algorytm tworzenia szablonu jest następujący:

Jeżeli nie przygotujemy właściwego szablonu, to będziemy musieli te same operacje konfiguracyjne powtarzać za każdym razem w nowo utworzonym projekcie.

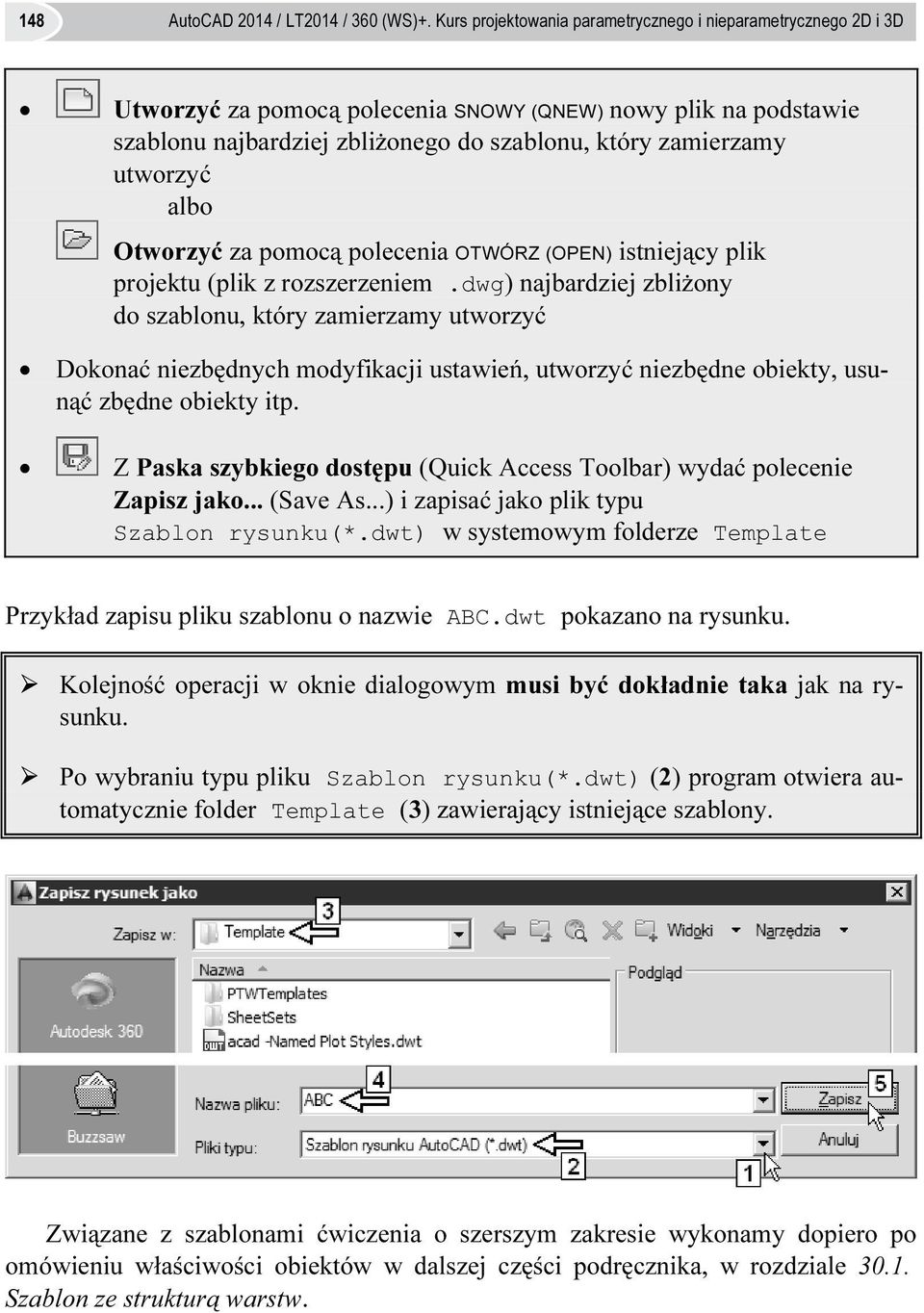

2 148 AutoCAD 2014 / LT2014 / 360 (WS)+. Kurs projektowania parametrycznego i nieparametrycznego 2D i 3D Utworzyć za pomocą polecenia SNOWY (QNEW) nowy plik na podstawie szablonu najbardziej zbliżonego do szablonu, który zamierzamy utworzyć albo Otworzyć za pomocą polecenia OTWÓRZ (OPEN) istniejący plik projektu (plik z rozszerzeniem.dwg) najbardziej zbliżony do szablonu, który zamierzamy utworzyć Dokonać niezbędnych modyfikacji ustawień, utworzyć niezbędne obiekty, usunąć zbędne obiekty itp. Z Paska szybkiego dostępu (Quick Access Toolbar) wydać polecenie Zapisz jako... (Save As...) i zapisać jako plik typu Szablon rysunku(*.dwt) w systemowym folderze Template Przykład zapisu pliku szablonu o nazwie ABC.dwt pokazano na rysunku. Kolejność operacji w oknie dialogowym musi być dokładnie taka jak na rysunku. Po wybraniu typu pliku Szablon rysunku(*.dwt) (2) program otwiera automatycznie folder Template (3) zawierający istniejące szablony. Związane z szablonami ćwiczenia o szerszym zakresie wykonamy dopiero po omówieniu właściwości obiektów w dalszej części podręcznika, w rozdziale Szablon ze strukturą warstw.

albo Otworzyć za pomocą polecenia OTWÓRZ (OPEN) istniejący plik projektu (plik z rozszerzeniem.

3 7. Podstawy zarządzania szablonami 149 W następnym podrozdziale zostaną wykonane jedynie ćwiczenia niezbędne do efektywnego kontynuowania zajęć kursu. Wykorzystamy wzorce szablonów zawarte w zestawie plików dodatkowych AC2014KP.ZIP zainstalowanych na Państwa komputerze podczas ćwiczeń z rozdziału 4. Instalacja plików dodatkowych. W zestawie plików dodatkowych znajdują się rezerwowe pliki szablonów: REZ---Szablon-1.dwg REZ---Szablon-2.dwg REZ---AJ-ISO-A4.dwg REZ---Szablon-3D.dwg REZ---Szablon----K.dwg Zapis projektu jako szablon ćwiczenia Po wykonaniu ćwiczeń będziemy mieli pięć własnych szablonów zapisanych w systemowym folderze Template możliwych do wielokrotnego wykorzystania w celu tworzenia na ich podstawie nowych projektów. Bez utworzenia tych szablonów nie będzie możliwe wykonanie wielu ćwiczeń podczas dalszej nauki. Zamknąć wszystkie pliki projektów, klikając dolny przycisk Zamknij lub.

W zestawie plików dodatkowych znajdują się rezerwowe pliki szablonów: REZ---Szablon-1.

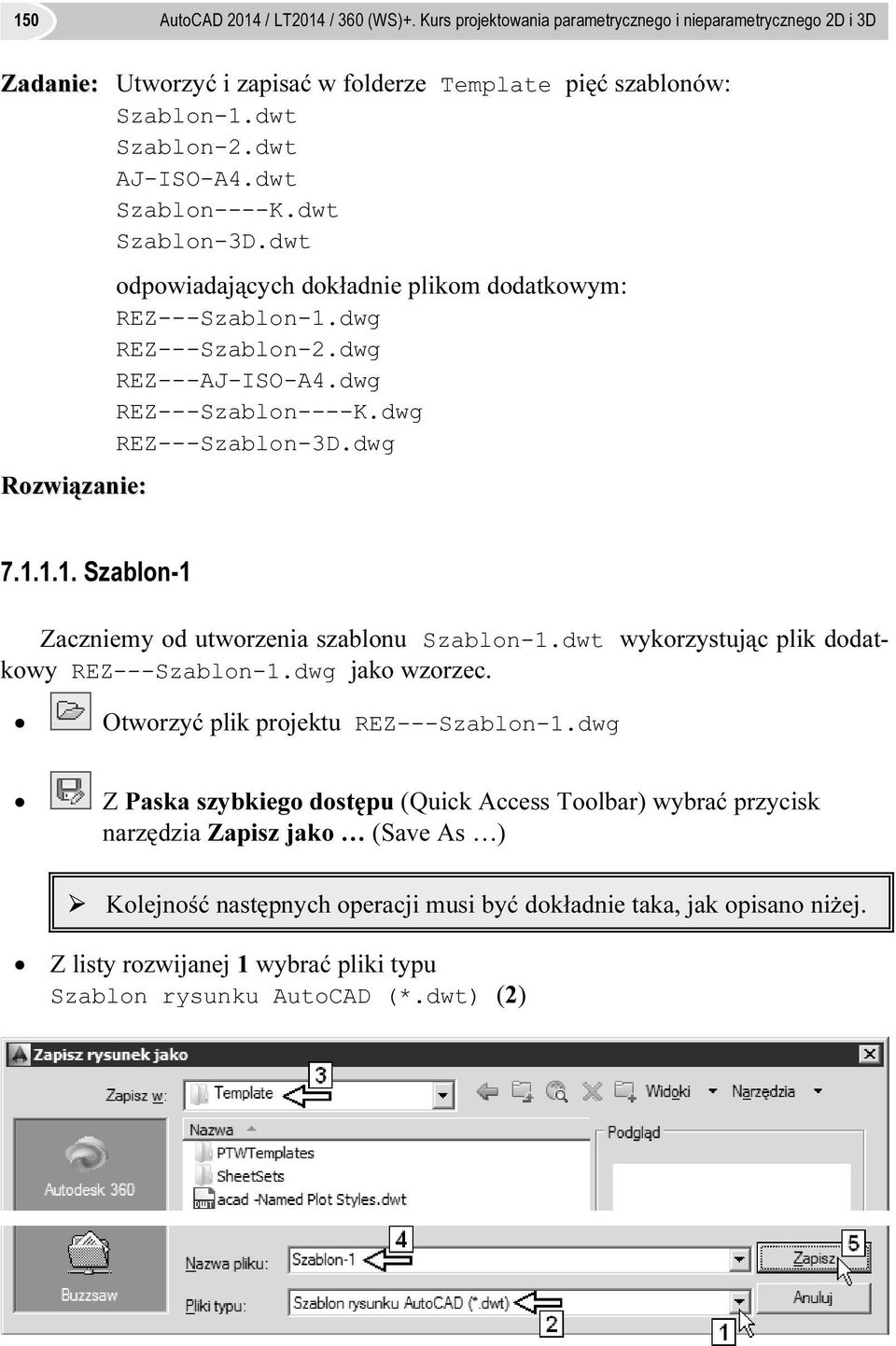

4 150 AutoCAD 2014 / LT2014 / 360 (WS)+. Kurs projektowania parametrycznego i nieparametrycznego 2D i 3D Zadanie: Utworzyć i zapisać w folderze Template pięć szablonów: Szablon-1.dwt Szablon-2.dwt AJ-ISO-A4.dwt Szablon----K.dwt Szablon-3D.dwt Rozwiązanie: odpowiadających dokładnie plikom dodatkowym: REZ---Szablon-1.dwg REZ---Szablon-2.dwg REZ---AJ-ISO-A4.dwg REZ---Szablon----K.dwg REZ---Szablon-3D.dwg Szablon-1 Zaczniemy od utworzenia szablonu Szablon-1.dwt wykorzystując plik dodatkowy REZ---Szablon-1.dwg jako wzorzec. Otworzyć plik projektu REZ---Szablon-1.dwg Z Paska szybkiego dostępu (Quick Access Toolbar) wybrać przycisk narzędzia Zapisz jako (Save As ) Kolejność następnych operacji musi być dokładnie taka, jak opisano niżej. Z listy rozwijanej 1 wybrać pliki typu Szablon rysunku AutoCAD (*.dwt) (2)

dwg REZ---Szablon-3D.dwg 7.1.1.1. Szablon-1 Zaczniemy od utworzenia szablonu Szablon-1.dwt wykorzystując plik dodatkowy REZ---Szablon-1.dwg jako wzorzec. Otworzyć plik projektu REZ---Szablon-1.

5 7. Podstawy zarządzania szablonami 151 Program otworzył automatycznie folder Template (3) zawierający szablony. W polu 4 wpisać nazwę właściwą szablonu Szablon-1 Kliknąć przycisk Zapisz (Save) (5) Wypełnić pole opisu szablonu tak, jak na rysunku: Kliknąć przycisk OK Zamknąć plik szablonu, klikając dolny przycisk Zamknij lub Proces definiowania pierwszego szablonu został zakończony Szablon-2 W analogiczny sposób utworzymy szablon Szablon-2.dwt wykorzystując drugi plik dodatkowy jako wzorzec. Konieczne będą jednak dodatkowe operacje na folderach. Z Paska szybkiego dostępu (Quick Access Toolbar) wybrać kliknięciem przycisk narzędzia Otwórz (Open)

plik szablonu, klikając dolny przycisk Zamknij lub Proces definiowania pierwszego szablonu został zakończony. 7.1.1.2.

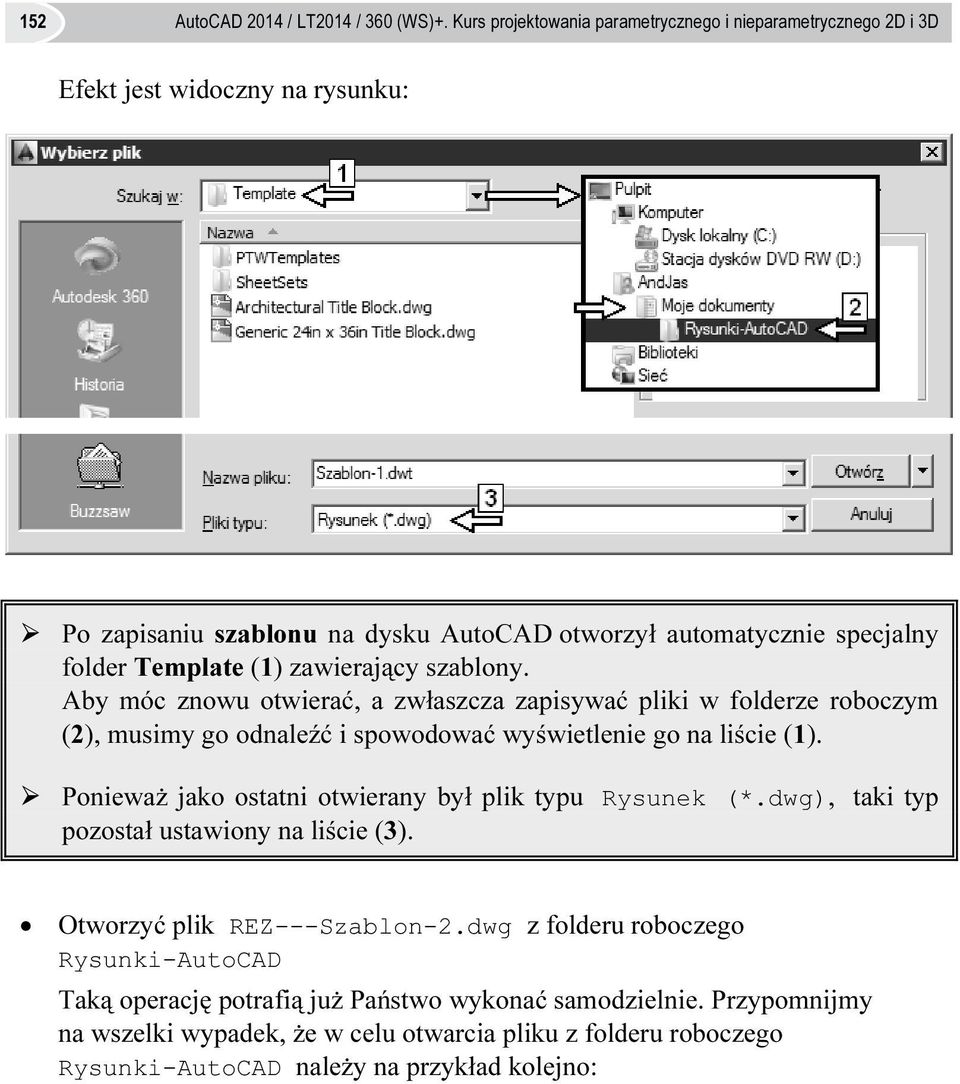

6 152 AutoCAD 2014 / LT2014 / 360 (WS)+. Kurs projektowania parametrycznego i nieparametrycznego 2D i 3D Efekt jest widoczny na rysunku: Po zapisaniu szablonu na dysku AutoCAD otworzył automatycznie specjalny folder Template (1) zawierający szablony. Aby móc znowu otwierać, a zwłaszcza zapisywać pliki w folderze roboczym (2), musimy go odnaleźć i spowodować wyświetlenie go na liście (1). Ponieważ jako ostatni otwierany był plik typu Rysunek (*.dwg), taki typ pozostał ustawiony na liście (3). Otworzyć plik REZ---Szablon-2.dwg z folderu roboczego Rysunki-AutoCAD Taką operację potrafią już Państwo wykonać samodzielnie. Przypomnijmy na wszelki wypadek, że w celu otwarcia pliku z folderu roboczego Rysunki-AutoCAD należy na przykład kolejno:

(1) zawierający szablony. Aby móc znowu otwierać, a zwłaszcza zapisywać pliki w folderze roboczym (2), musimy go odnaleźć i spowodować wyświetlenie go na liście (1).

7 7. Podstawy zarządzania szablonami 153 Kliknąć przycisk 4 Kliknąć dwukrotnie ikonę folderu 5 Sprawdzić, czy zmienił się odpowiednio folder roboczy (6) Jeśli trzeba, to wybrać odpowiedni typ pliku (7) Kliknąć dwukrotnie ikonę pliku REZ---Szablon-2.dwg (8) Z Paska szybkiego dostępu (Quick Access Toolbar) wybrać przycisk narzędzia Zapisz jako (Save As ) Wykonać zapis szablonu analogicznie jak we wcześniejszej części ćwiczenia Nadać mu nazwę właściwą Szablon-2 W polu opisu szablonu wpisać Szablon do DALSZYCH ZAJĘĆ Zamknąć plik szablonu, klikając dolny przycisk Zamknij Proces definiowania drugiego szablonu został zakończony. lub AJ-ISO-A4 Wykonać zapis szablonu AJ-ISO-A4.dwt analogicznie jak w pierwszej części ćwiczenia Nadać mu nazwę właściwą AJ-ISO-A4 W polu opisu szablonu wpisać Szablon A4 z rzutnią na ARKUSZU Uważnie obserwować zmieniające się foldery podczas otwierania plików DWG i zapisu plików DWT.

dwg (8) Z Paska szybkiego dostępu (Quick Access Toolbar) wybrać przycisk narzędzia Zapisz jako (Save As ) Wykonać zapis szablonu analogicznie jak we wcześniejszej części ćwiczenia Nadać mu nazwę

8 154 AutoCAD 2014 / LT2014 / 360 (WS)+. Kurs projektowania parametrycznego i nieparametrycznego 2D i 3D Zamknąć plik szablonu, klikając dolny przycisk Zamknij Proces definiowania trzeciego szablonu został zakończony. lub Szablon----K Wykonać zapis szablonu Szablon----K.dwt analogicznie jak w pierwszej części ćwiczenia Nadać mu nazwę właściwą Szablon----K.dwt W polu opisu szablonu wpisać Szablon sprawdzający umiejętność Poprawnej Organizacji Środowiska Pracy Uważnie obserwować zmieniające się foldery podczas otwierania plików DWG i zapisu plików DWT. Zamknąć plik szablonu, klikając dolny przycisk Zamknij Proces definiowania szablonu został zakończony. lub Szablon-3D Wykonać samodzielnie zapis ostatniego szablonu Szablon-3D.dwt wzorując się na pierwszej części ćwiczenia Zamknąć plik szablonu, klikając dolny przycisk Zamknij Proces definiowania ostatniego szablonu został zakończony. Koniec zadania. lub 7.2. Tworzenie nowego projektu bezpośrednio po zapisie szablonu Z wykonanych przed chwilą ćwiczeń wynika oczywiście, że: Po zapisaniu szablonu na dysku AutoCAD otwiera automatycznie specjalny folder Template (1) zawierający szablony. Aby móc znowu otwierać, a zwłaszcza zapisywać pliki w folderze roboczym (2), musimy go odnaleźć i spowodować wyświetlenie go na liście (1).

Szablon----K Wykonać zapis szablonu Szablon----K.dwt analogicznie jak w pierwszej części ćwiczenia Nadać mu nazwę właściwą Szablon----K.
