1 GIS i infrastruktura TWORZENIE ARKUSZY Z PRZEKROJAMI POPRZECZNYMI 1. Przygotowanie szablonu. 1. W AutoCAD Civil 3D 2011 wybierz polecenie Otwórz (polecenie otwierające rysunek). 2. W oknie dialogowym Wybierz plik, z listy Pliki typu wybierz opcję Szablon rysunku (*.dwt). UWAGA! Zauważ, że po zmianie typu pliku na *.dwt w oknie pojawią się pliki znajdujące się w lokalizacji C:\Users\<nazwa_użytkownika>\AppData\Local\Autodesk\C3D_2011\plk\Template (system operacyjny Windows Vista oraz Windows 7). W lokalizacji tej znajdują się domyślne szablony rysunków. 3. Otwórz folder Plan Production. UWAGA! W folderze Plan Production znajdują się szablony z przygotowanymi układami wydruków, które są wykorzystywane przez AutoCAD Civil 3D do automatycznego tworzenia arkuszy. 4. Otwórz szablon o nazwie Civil 3D (Przekroj)_PL.dwt. Zwród uwagę na układy wydruków, które zawiera szablon. Standardowo szablon zawiera arkusze o wielkościach A0, A1 oraz A2. Przygotujemy dodatkowy układ o rozmiarze A3. 5. Kliknij prawym klawiszem myszy na układ ISO A2 Poziomo i z menu kontekstowego wybierz polecenie Przenieś lub kopiuj. APLIKOM Sp. z o.o. NIP: REGON: Kapitał zakładowy: zł Sąd Rejonowy dla Łodzi-Śródmieścia w Łodzi, XX Wydział Krajowego Rejestru Sądowego Nr

$dwt w oknie pojawią się pliki znajdujące się w lokalizacji C:\Users\<nazwa_użytkownika>\AppData\Local\Autodesk\C3D_2011\plk\Template (system operacyjny Windows Vista oraz Windows 7).$

6. W oknie dialogowym Przenieś lub kopiuj zaznacz układ ISO A2 Poziomo 1-100, zaznacz opcję Utwórz kopię i kliknij przycisk OK. 7. Pojawi się nowy układ o nazwie ISO A2 Poziomo 1-100 (2).

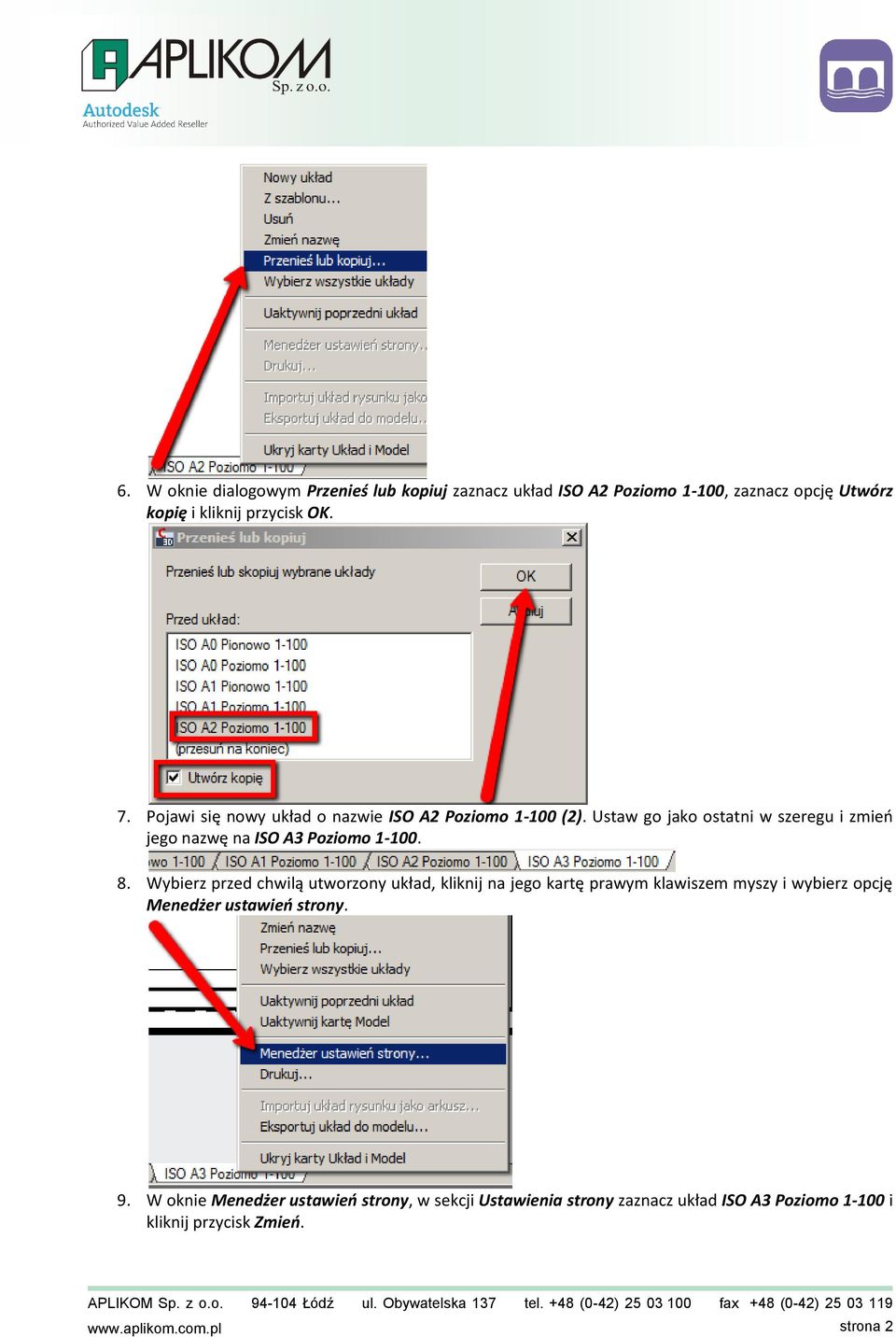

2 6. W oknie dialogowym Przenieś lub kopiuj zaznacz układ ISO A2 Poziomo 1-100, zaznacz opcję Utwórz kopię i kliknij przycisk OK. 7. Pojawi się nowy układ o nazwie ISO A2 Poziomo (2). Ustaw go jako ostatni w szeregu i zmieo jego nazwę na ISO A3 Poziomo Wybierz przed chwilą utworzony układ, kliknij na jego kartę prawym klawiszem myszy i wybierz opcję Menedżer ustawieo strony. 9. W oknie Menedżer ustawieo strony, w sekcji Ustawienia strony zaznacz układ ISO A3 Poziomo i kliknij przycisk Zmieo. strona 2

Wybierz przed chwilą utworzony układ, kliknij na jego kartę prawym klawiszem myszy i wybierz opcję Menedżer ustawieo strony. 9.

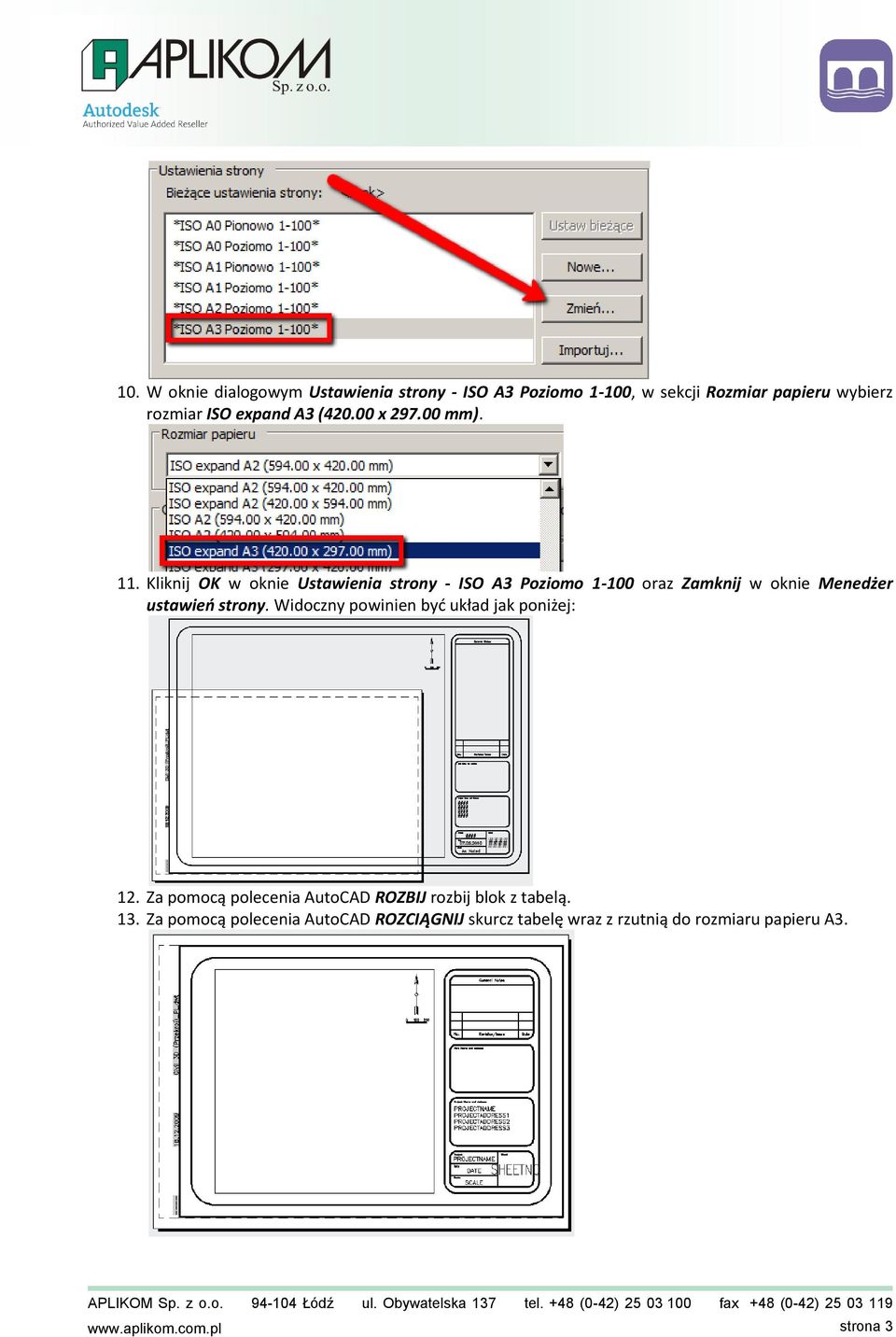

3 10. W oknie dialogowym Ustawienia strony - ISO A3 Poziomo 1-100, w sekcji Rozmiar papieru wybierz rozmiar ISO expand A3 ( x mm). 11. Kliknij OK w oknie Ustawienia strony - ISO A3 Poziomo oraz Zamknij w oknie Menedżer ustawieo strony. Widoczny powinien byd układ jak poniżej: 12. Za pomocą polecenia AutoCAD ROZBIJ rozbij blok z tabelą. 13. Za pomocą polecenia AutoCAD ROZCIĄGNIJ skurcz tabelę wraz z rzutnią do rozmiaru papieru A3. strona 3

Kliknij OK w oknie Ustawienia strony - ISO A3 Poziomo 1-100 oraz Zamknij w oknie Menedżer ustawieo strony.

14. Zaznacz tabelę (bez rzutni) i zamieo ją na blok poleceniem AutoCAD BLOK. W oknie Definicja bloku wpisz nazwę bloku i kliknij OK, po czym w oknie Edycja atrybutów również kliknij OK. 15.

4 14. Zaznacz tabelę (bez rzutni) i zamieo ją na blok poleceniem AutoCAD BLOK. W oknie Definicja bloku wpisz nazwę bloku i kliknij OK, po czym w oknie Edycja atrybutów również kliknij OK. 15. Zaznacz blok i zauważ, że we właściwościach bloku możesz nadad tekst poszczególnym atrybutom. 16. Zaznacz rzutnię i zwród uwagę we właściwościach rzutni na parametr Typ rzutni. Dla układów przygotowanych dla przekrojów poprzecznych parametr ten należy ustawid na Przekrój. 2. Przygotowanie arkuszy do wydruku. 1. Otwórz dowolny plik z wygenerowanymi liniami próbkowania wzdłuż korytarza drogowego. UWAGA! Dla arkusza o rozmiarze A3 i przygotowanej rzutni w skali 1:100 szerokości poszczególnych linii próbkowania nie powinny przekraczad 15m. 2. Wybierz polecenie Utwórz wiele widoków w celu wygenerowania przekrojów poprzecznych. UWAGA! Przed rozpoczęciem tworzenia widoków przekroju pamiętaj o ustawieniu skali opisu na 1: strona 4

Dla układów przygotowanych dla przekrojów poprzecznych parametr ten należy ustawid na Przekrój. 2. Przygotowanie arkuszy do wydruku. 1.

3. W kreatorze widoków przekroju, w kroku Położenie przekroju, sekcji Opcje położenia zaznacz metodę Wytwarzanie w celu umieszczenia przekrojów na arkuszach użyj układu z pliku szablonu (.

5 3. W kreatorze widoków przekroju, w kroku Położenie przekroju, sekcji Opcje położenia zaznacz metodę Wytwarzanie w celu umieszczenia przekrojów na arkuszach użyj układu z pliku szablonu (.dwt) i kliknij na ikonę z trzema kropkami po prawej stronie sekcji. 4. W oknie Wybierz układ jako szablon arkusza wskaż nowo utworzony szablon ISO A3 Poziomo i kliknij OK. 5. Upewnij się, że w kroku Położenie przekroju, w sekcji Styl wydruku grupy wybrany jest styl Do wydruku. 6. W następnych krokach kreatora wielu widoków przekrojów ustaw odpowiednie opcje wedle własnych potrzeb. 7. Kliknij przycisk Utwórz widok przekroju i wskaż początek układu widoku przekroju. strona 5

W oknie Wybierz układ jako szablon arkusza wskaż nowo utworzony szablon ISO A3 Poziomo 1-100 i kliknij OK. 5.

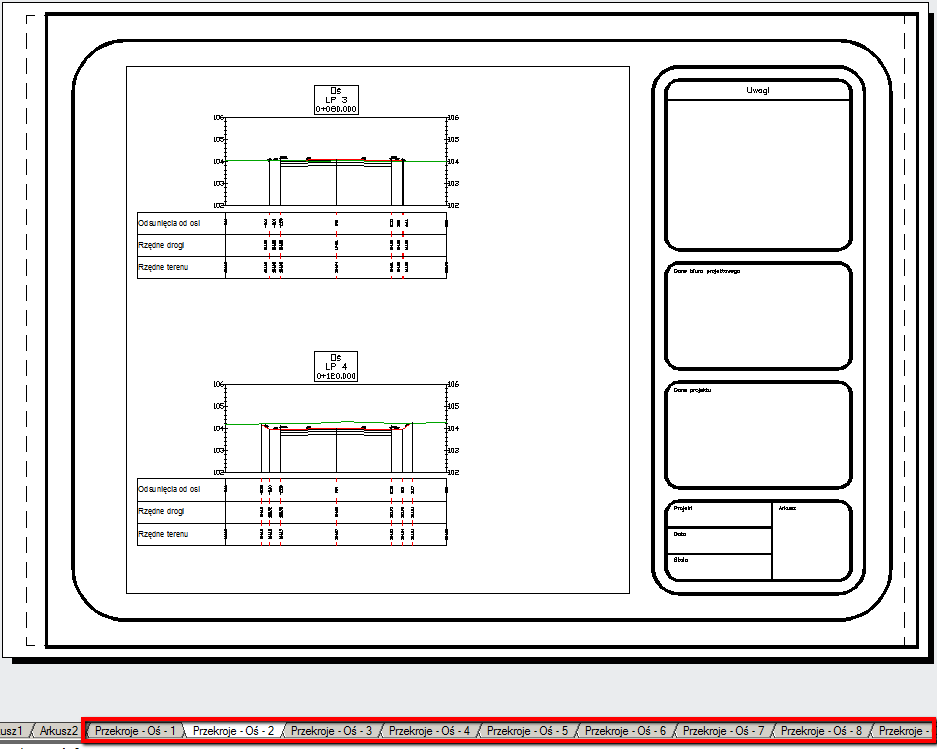

6 Przekroje zostaną wygenerowane. 8. Z karty wstążki Wyjście, panelu Tworzenie dokumentacji wybierz narzędzie Utwórz arkusze przekrojów. 9. W oknie Utwórz arkusze przekrojów, w sekcji Zestaw arkuszy możesz nadad nazwę zestawowi arkuszy oraz określid lokalizacje pliku zestawu arkuszy. 10. W oknie Utwórz arkusze przekrojów kliknij przycisk Utwórz arkusze. Arkusze zostaną automatycznie utworzone. strona 6

W oknie Utwórz arkusze przekrojów, w sekcji Zestaw arkuszy możesz nadad nazwę zestawowi arkuszy oraz
