1 PROJEKT WYKONAWCZY INSTALACJE SANITARNE INSTALACJA CENTRALNEGO OGRZEWANIA CPV , INWESTYCJA : BUDYNEK DYDAKTYCZNY Z ODDZIAŁAMI PRZEDSZKOLNYMI DLA SZKOŁY PODSTAWOWEJ W UWIELINACH Zalesie Górne Uwieliny, ul. Szkolna 2, dz. nr ewid. 10, jedn. ewid _2, obręb 0023 Uwieliny INWESTOR : GMINA PRAŻMÓW Prażmów, ul. P. Czołchańskiego 1 PROJEKTANT INST. SANITARNYCH: mgr inż. Marek Lis upr. bud. nr UAN-II-K-8386/114/84 SPRAWDZAJĄCY INST. SANITARNYCH: mgr inż. Małgorzata Świtkiewicz upr. bud. nr GP-III-7342/8/93 sierpień 2015 egz. nr 1

10, jedn. ewid. 141805_2, obręb 0023 Uwieliny INWESTOR : GMINA PRAŻMÓW 05-505 Prażmów, ul. P. Czołchańskiego 1 PROJEKTANT INST.

2 SPIS TREŚCI I OPIS TECHNICZNY 1. Podstawa opracowania 2. Materiały wyjściowe do opracowania 3. Zakres opracowania 4. Opis instalacji wewnętrznej centralnego ogrzewania 5. Opis instalacji zewnętrznej centralnego ogrzewania 6. Uwagi wykonawczo-eksploatacyjne II RYSUNKI 1. Sytuacja 1: Rzut parteru budynku istniejącego 1: Rzut parteru 1:50 4. Rzut piętra 1:50 5. Rzut poddasza 1:50 6. Rozwinięcie instalacji centralnego ogrzewania, piony nr 1-2 1:100/- 7. Rozwinięcie instalacji centralnego ogrzewania, pion nr 3 1:100/- 8. Rozwinięcie instalacji centralnego ogrzewania, piony nr 4-5 1:100/- 9. Rozwinięcie instalacji centralnego ogrzewania, piony nr 6-8 1:100/- 10. Profil podłużny odcinka ziemnego instalacji centralnego ogrzewania 1:100/ Profil pionowy wykopu i zasypki 1:20 2

Rzut piętra 1:50 5. Rzut poddasza 1:50 6. Rozwinięcie instalacji centralnego ogrzewania, piony nr 1-2 1:100/- 7. Rozwinięcie instalacji centralnego ogrzewania, pion nr 3 1:100/- 8.

3 I. OPIS TECHNICZNY 1. Podstawa opracowania Podstawą opracowania jest umowa nr PSZ z dn z Inwestorem: Gmina Prażmów ul. P. Czołchańskiego 1, Prażmów 2. Materiały wyjściowe do projektowania - P.W. architektoniczno budowlany budynku - P.B. instalacji sanitarnych budynku - Inwentaryzacja budynku istniejącego do celów projektowych - Uzgodnienia międzybranżowe - Obowiązujące normy i przepisy 3. Zakres opracowania Niniejszy projekt obejmuje swoim zakresem instalację centralnego ogrzewania dla projektowanego budynku dydaktycznego. Projekt obejmuje: - instalację wewnętrzną centralnego ogrzewania - instalację zewnętrzną centralnego ogrzewania 4. Opis instalacji wewnętrznej centralnego ogrzewania Budynek dydaktyczny zasilany w czynnik grzewczy na potrzeby centralnego ogrzewania z wewnętrznej instalacji grzewczej, po wymianie istniejącego kotła olejowego na jednostkę o zwiększonej mocy grzewczej. Instalacja centralnego ogrzewania grzejnikowa o parametrach 80/60 0 C z rozdziałem dolnym, wymuszonym obiegiem wody, w systemie zamkniętym. Odpowietrzenie pionów miejscowe. Źródłem ciepła dla budynku będzie istniejąca kotłownia olejowa zlokalizowana w przyziemiu istniejącego budynku Zespołu Szkół. Straty ciepła budynku obliczono w oparciu o współczynniki przenikania ciepła: -ściana zewnętrzna K = 0,24 W/m 2 x K -ściana przyległa do szczelin dylatacyjnych K= 0,70 W/m 2 x K -podłoga na gruncie K = 0,30 W/m 2 x K -dach K = 0,20 W/m 2 x K -strop pod nieogrzewanym poddaszem K = 0,20 W/m 2 x K -okna trzyszybowe K = 1,30 W/m 2 x K -drzwi zewnętrzne K = 1,70 W/m 2 x K Zapotrzebowanie ciepła obliczono z uwzględnieniem infiltracji powietrza zewnętrznego. Temperatury obliczeniowe: - temperatura zewnętrzna te = - 20 o C wg PN-82/B temperatury wewnętrzne ti wg PN-82/B parametry czynnika grzewczego 80/60 o C 3

instalacji sanitarnych budynku - Inwentaryzacja budynku istniejącego do celów projektowych - Uzgodnienia międzybranżowe - Obowiązujące normy i przepisy 3.

4 Instalacja c.o. ma obsługiwać wszystkie ogrzewane pomieszczenia budynku projektowanego. Zapotrzebowanie ciepła na cele c.o. dla budynku zgodnie z normą PN-91/B i PN-B wynosi Q = W. Max. wymagane ciśnienie dyspozycyjne instalacji c.o. p= 30 kpa. Instalacja centralnego ogrzewania z rur polietylenowych wielowarstwowych PE-RT/Al/PE-HD. Poziome rozprowadzenia prowadzone w warstwach podłogowych, w obudowie z osłony z tworzywa sztucznego typu peszel. Piony prowadzone po ścianach wewnętrznych obudować płytami gipsowokartonowymi na stelażu systemowym. Do regulacji instalacji zaprojektowano na zasilaniu zawory odcinające z gwintem wewnętrznym, z możliwością pomiaru przepływu, napełniania i opróżniania instalacji oraz podłączenia rurki impulsowej dającej sygnał ciśnienia dla regulatora różnicy ciśnienia; a na powrocie regulatory różnicy ciśnienia z gwintem wewnętrznym, utrzymujące stałą różnicę ciśnienia w zakresie p=5-25 kpa. Komfort cieplny w pomieszczeniach zapewnią grzejniki stalowe płytowe zasilane od dołu, z wbudowanymi zaworami termostatycznymi. Odpowietrzenie instalacji za pomocą odpowietrzników automatycznych montowanych na pionach. Przy grzejnikach zasilanych od dołu przewidziano armaturę podłączeniową do grzejników, z wbudowaną wkładką zaworową, z możliwością odcięcia grzejnika, napełnienia, opróżnienia oraz płynną regulacją wstępną. Piony centralnego ogrzewania izolować pianką poliuretanową w płaszczu ochronnym z folii PCV. Należy stosować izolację termiczną posiadającą odpowiednie dopuszczenia oraz atesty. Należy zwrócić uwagę na zaizolowanie trójników, na podejściach do grzejników zasilanych od dołu, w celu odizolowania przed bezpośrednim ich kontaktem z betonem wylewki. Próba ciśnieniowa instalacji c.o., na zimno (bez grzejników) - 6 barów. Próba ciśnieniowa instalacji c.o., na gorąco - 4 bary. Instalację przepłukać i dokonać nastawy wstępnej zaworów grzejnikowych. Woda, którą będzie napełniona instalacja musi spełniać wymagania PN-93/C Opis instalacji zewnętrznej centralnego ogrzewania Zasilenie budynku dydaktycznego w czynnik grzewczy na potrzeby centralnego ogrzewania z wewnętrznej instalacji poprzez instalację centralnego ogrzewania zewnętrzną wykonaną z podwójnych samokompensujących się rur preizolowanych 2xφ63x5,8 mm z polietylenu sieciowanego PE-Xa z warstwą antydyfuzyjną. Wspólna osłona izolacyjna φ200 z polietylenu PE-X w płaszczu karbowanym z polietylenu PE-HD. Promień gięcia rur 1,20m, długość zwoju 100 mb. Trasę odcinków ziemnych instalacji wytyczyć względem istniejących budynków wg planu sytuacyjnowysokościowego. Na trasie należy ustalić i oznakować skrzyżowania i zbliżenia z istniejącym i projektowanym lecz wcześniej wykonanym uzbrojeniem podziemnym. Trasę przewodu oznaczyć taśmą sygnalizacyjno-ostrzegawczą. Połączenie odcinka ziemnego z projektowaną instalacją centralnego ogrzewania w pomieszczeniu kotłowni oraz w budynku dydaktycznym za pomocą złączek zaciskowo-skręcanych φ63x5,8 PE/φ63x4,5 PE. Przejścia przewodu przez ściany budynków za pomocą rękawu wejściowego φ250/φ200. Zakończenia rur preizolowanych w budynkach za pomocą końcówek gumowych φ200. Roboty ziemne należy prowadzić ręcznie. Rurę należy montować w przygotowanym wykopie liniowym wąskoprzestrzennym o ścianach pionowych z pełnym umocnieniem. Szerokość wykopu w świetle jego budowy powinna być 4

Poziome rozprowadzenia prowadzone w warstwach podłogowych, w obudowie z osłony z tworzywa sztucznego typu peszel.

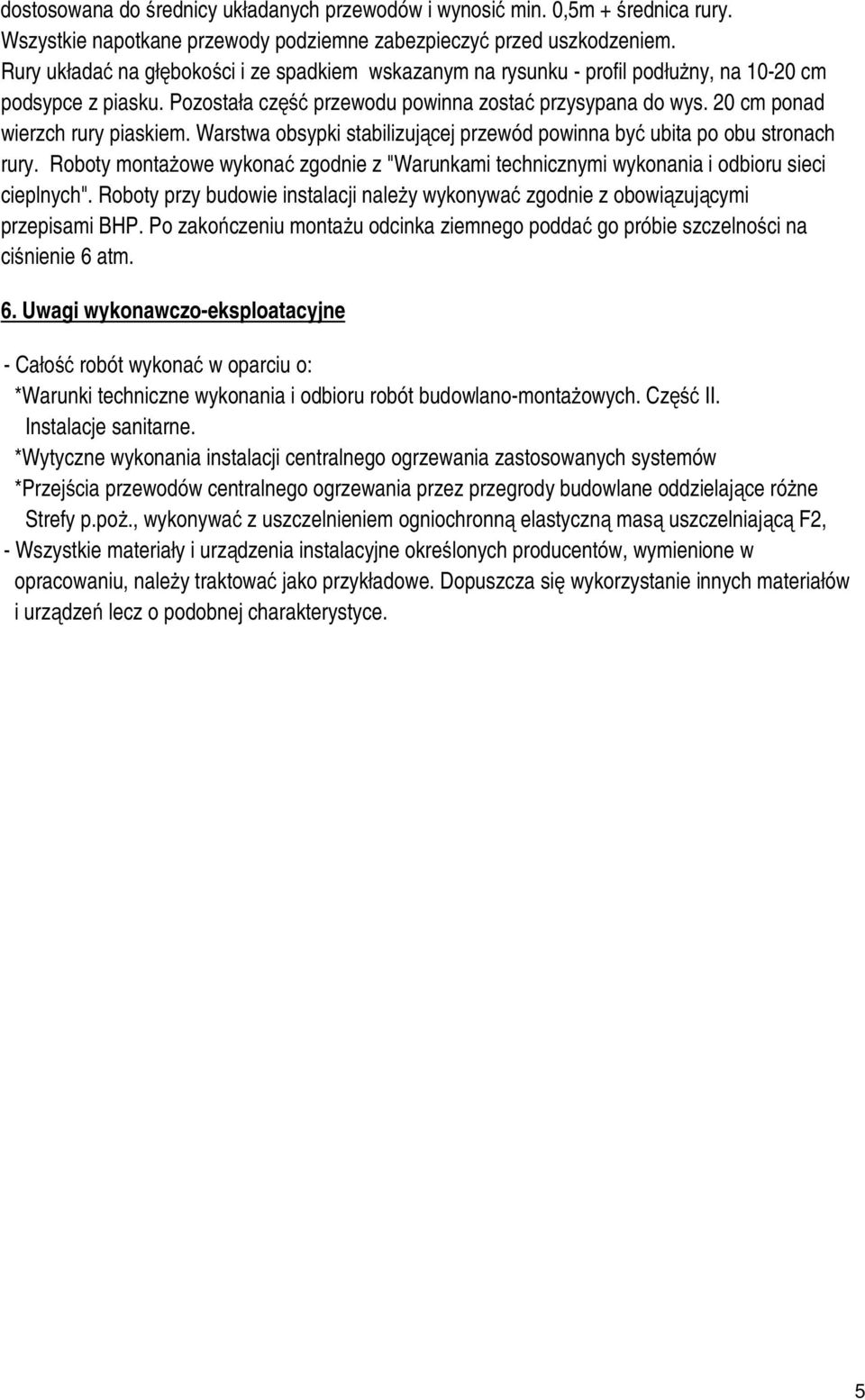

5 dostosowana do średnicy układanych przewodów i wynosić min. 0,5m + średnica rury. Wszystkie napotkane przewody podziemne zabezpieczyć przed uszkodzeniem. Rury układać na głębokości i ze spadkiem wskazanym na rysunku - profil podłużny, na cm podsypce z piasku. Pozostała część przewodu powinna zostać przysypana do wys. 20 cm ponad wierzch rury piaskiem. Warstwa obsypki stabilizującej przewód powinna być ubita po obu stronach rury. Roboty montażowe wykonać zgodnie z "Warunkami technicznymi wykonania i odbioru sieci cieplnych". Roboty przy budowie instalacji należy wykonywać zgodnie z obowiązującymi przepisami BHP. Po zakończeniu montażu odcinka ziemnego poddać go próbie szczelności na ciśnienie 6 atm. 6. Uwagi wykonawczo-eksploatacyjne - Całość robót wykonać w oparciu o: *Warunki techniczne wykonania i odbioru robót budowlano-montażowych. Część II. Instalacje sanitarne. *Wytyczne wykonania instalacji centralnego ogrzewania zastosowanych systemów *Przejścia przewodów centralnego ogrzewania przez przegrody budowlane oddzielające różne Strefy p.poż., wykonywać z uszczelnieniem ogniochronną elastyczną masą uszczelniającą F2, - Wszystkie materiały i urządzenia instalacyjne określonych producentów, wymienione w opracowaniu, należy traktować jako przykładowe. Dopuszcza się wykorzystanie innych materiałów i urządzeń lecz o podobnej charakterystyce. 5

20 cm ponad wierzch rury piaskiem. Warstwa obsypki stabilizującej przewód powinna być ubita po obu stronach rury.
