1 Sp. z o. o. Odwodnienia liniowe Monoblok B

2 KAN Sp. z o.o KLESZCZÓW ul. Główna 142 tel fax NIP WYTWÓRNIA PREFABRYKATÓW ŻELBETOWYCH Radomsko ul. Sucharskiego 49 tel fax Kontakt: Zbigniew Janson Doradca techniczny kom kan@kan.net.pl Paweł Stępień Doradca techniczny kom p.stepien@kan.net.pl

3 KAN Sp. z o.o KLESZCZÓW ul. Główna 142 tel fax NIP WYTWÓRNIA PREFABRYKATÓW ŻELBETOWYCH Radomsko ul. Sucharskiego 49 tel fax Firma Kan Sp. z o.o. oferuje Państwu najwyższej jakości odwodnienia liniowe. Są to modele własnej produkcji, stanowiące przełom w dziedzinie odprowadzania wody. Ich nowatorstwo charakteryzuje się tym, że pokrywa jest na stałe złączona z korytkiem poprzez jej przyklejenie. Takie rozwiązanie pozwala na uzyskanie dużo większej wytrzymałości kanału odwodnieniowego w zakresie odporności na obciążenia pionowe, zginające i skręcające co nie wymaga dodatkowego bocznego fundamentowania zapewniającego stabilność wykonanego odwodnienia. Nowatorskie rozwiązanie odwodnienia liniowego Monoblok B objęte jest ochroną patentową. Jako wzór użytkowy został zarejestrowany w Urzędzie Patentowym RP pod numerem W Posiadamy również Aprobatę Techniczną Instytutu Techniki Budowlanej AT /2015 na elementy odwodnień liniowych Monoblok B. Odwodnienie liniowe Monoblok B montowane jest na obszarach przeznaczonych do ruchu pieszego lub kołowego, służących do zbierania i odprowadzania wody powierzchniowej wzdłuż całej długości w celu jej ostatecznego zrzutu. Odwodnienie liniowe Monoblok B to modułowy system zabudowy składający się z następujących betonowych lub żelbetowych modułów prefabrykowanych: a) Monolityczny kanał bez spadku b) Monolityczny kanał ze spadkiem c) Monolityczny kanał z otworem odpływowym d) Studzienka odpływowa Moduł monolitycznego kanału składa się z dwóch elementów: 1.Korytka - element prefabrykowany żelbetowy posiadający wewnątrz kanał w kształcie litery U. Występują trzy rodzaje korytek: bez spadku ze spadkiem bez spadku z otworem odpływowym 2. Pokrywy - element prefabrykowany żelbetowy posiadający otwory lub szczeliny które pozwalają na odbiór wody.

4 KAN Sp. z o.o KLESZCZÓW ul. Główna 142 tel fax NIP WYTWÓRNIA PREFABRYKATÓW ŻELBETOWYCH Radomsko ul. Sucharskiego 49 tel fax Studzienka odpływowa jest modułem żelbetowym prefabrykowanym, którego zadaniem jest odbiór ścieków deszczowych z monolitycznego kanału z otworem odpływowym (poniżej którego jest zabudowana) a następnie odprowadzenie ich do kanalizacji deszczowej poprzez otwory boczne. Dodatkowym zadaniem studzienki jest gromadzenie zanieczyszczeń. Odwodnienie liniowe Monoblok B produkowane jest w typowielkościach B 100, B 150, B 200. Podstawowe parametry typoszeregu to: Szerokość i wysokość kanału Spadek dna kanału Szerokość, wysokość i długość zewnętrzna kanału Klasa obciążenia Wielkość i kształt powierzchni wlotowej Parametry hydrauliczne: przepustowość korytka i pokrywy. Nasza technologia umożliwia konstrukcję korytek o długości do 4000mm w dwóch klasach obciążenia B125 i D400. Powoduje to zmniejszenie kosztów, mniejszą ilość złączy oraz szybszy montaż. Różnorodność modułów pozwala na możliwość zabudowy odwodnienia liniowego Monoblok B w optymalnych konfiguracjach. Do każdego zapytania podchodzimy indywidualnie. Na życzenie klienta bezpłatnie projektujemy i dobieramy optymalne rozwiązania.

5

6 Rys.1 Monoblok 100B

7 Rys.2 Monoblok 150B

8 Rys.3 Monoblok 200B

9 Rys.4 Przykładowy system odwodnienia wykonany z modułowych kanałów odwodnienia liniowego Monoblok B bez spadku

10 Technologia i wymagania przy montażu 1.1. Wykonać makroniwelacje podłoża do wymaganych rzędnych. Podłoże wyprofilować i zagęścić do uzyskania wymaganych parametrów. W przypadku zalegania w podłożu nieodpowiednich gruntów (trudnozagęszczalne grunty sypkie, grunty spoiste) elementy można posadawiać na warstwie piasku stabilizowanego cementem o grubości około 20 cm (zawartość cementu około 100 kg/m 3 ) lub na warstwie chudego betonu (beton klasy C8/10) o grubości około 15 cm. Piasek stabilizowany lub chudy beton układać należy na warstwie dobrze zagęszczonego, różnoziarnistego piasku o grubości nie mniejszej niż 10 cm Montaż kanałów odwodnienia liniowego Monoblok B wykonać koparką lub dźwigiem na zawiesiach czterohakowych połączonych poprzez obrotowe uchwyty lub pętlami transportowymi z gwintem RD 20 umożliwiającym podnoszenie ciężarów pod kątem 90, zamontowanych do wbudowanych w tym celu kotew W celu zabezpieczenia krawędzi kanałów przed wykruszeniem na skutek nacisku zawiesi na górną część należy nałożyć specjalnie do tego celu wykonane stalowe nakładki Wytyczne zabudowy kanałów odwodnienia liniowego Monoblok B dla różnych nawierzchni obrazuje rysunek Zasypkę wykopu wykonać zgodnie z projektem konstrukcyjnym parkingów, placy, dróg dla danego obiektu budowlanego, a przy braku wytycznych zasypkę wykonać zaprawą stabilizacyjną o parametrach Rm 2,5-5,0 MPa równomiernie i warstwami ok 30 cm oraz odpowiednio zagęścić Roboty ziemne oraz montażowe należy prowadzić zgodnie z obowiązującymi przepisami bhp Połączenia kanałów. Połączenie kanałów należy przeprowadzić na placu budowy przy pomocy środka uszczelniającego Sikaflex PRO3 WF. Na ustawiony element odwodnienia od jego czoła nakładamy warstwę Sikaflex PRO3 WF, następnie dociskamy do niego kolejny element odwodnienia. Naddatek środka uszczelniającego usuwamy poprzez otwory w pokrywie specjalnie wyprofilowanym przyrządem. Przejścia na połączeniach sąsiednich kanałów powinny być gładkie, bez przewężenia przekroju przepływu. Maksymalny uskok w kierunku przeciwnym do przepływu nie powinien być większy niż 2 mm W celu uszczelnienia połączenia zwieńczenia studzienki odpływowej ze spodem korytka zastosowano elastyczną uszczelkę gumową lub masę uszczelniającą. Stosownie do potrzeb w bocznych ścianach studzienki zabudowane są przejścia szczelne w celu połączenia z siecią kanalizacji deszczowej Montaż blach zamykających kanały. Na końcowym elemencie kanału od jego czoła nakładamy warstwę Sikaflex PRO3 WF, następnie mocujemy przy pomocy kotew sworzniowych M8 blachę zamykającą.

11

12 Tabela 1. Parametry elementów odwodnień liniowych Monoblok B MONOBLOK 100 B Kanał Kanał z otworem odpływowym Studzienka odpływowa Szerokość Wysokość Szerokość Głębokość Masa Otwór odpływowy Masa Szerokość Wysokość Długość Długość zewnętrzna całkowita wewnętrzna kanału B=B 125 D=D 400 A B B 125 D 400 zewnętrzna całkowita Długość D1 D2 h1 h2 Masa [mm] [mm] [mm] [mm] [mm] [kg/mb] [kg/mb] [mm] [mm] [mm] [kg] [kg] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] ,8 74, ,2 86, ,6 98, MONOBLOK 150 B Kanał Kanał z otworem odpływowym Studzienka odpływowa Szerokość Wysokość Szerokość Głębokość Masa Otwór odpływowy Masa Szerokość Wysokość Długość Długość zewnętrzna całkowita wewnętrzna kanału B=B 125 D=D 400 A B B 125 D 400 zewnętrzna całkowita Długość D1 D2 h1 h2 Masa [mm] [mm] [mm] [mm] [mm] [kg/mb] [kg/mb] [mm] [mm] [mm] [kg] [kg] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] ,6 161, ,5 179, ,1 196, MONOBLOK 200 B Kanał Kanał z otworem odpływowym Studzienka odpływowa Szerokość Wysokość Szerokość Głębokość Masa Otwór odpływowy Masa Szerokość Wysokość Długość Długość zewnętrzna całkowita wewnętrzna kanału B=B 125 D=D 400 A B B 125 D 400 zewnętrzna całkowita Długość D1 D2 h1 h2 Masa [mm] [mm] [mm] [mm] [mm] [kg/mb] [kg/mb] [mm] [mm] [mm] [kg] [kg] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] ,4 287, ,7 311, ,6 335,

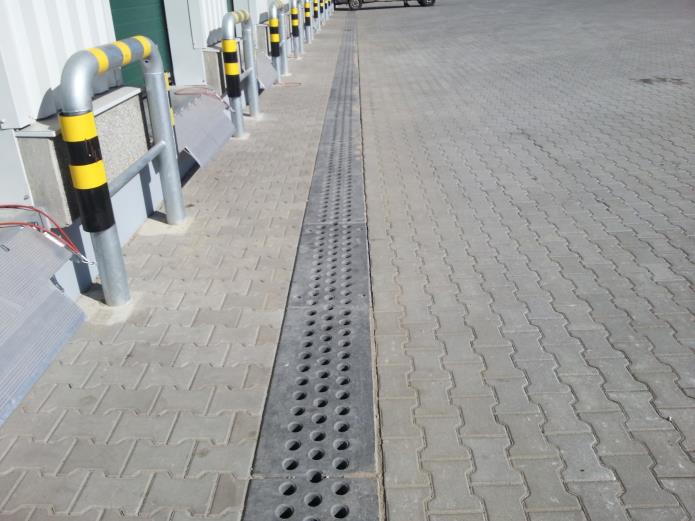

13 KAN Sp. z o.o KLESZCZÓW ul. Główna 142 tel fax NIP WYTWÓRNIA PREFABRYKATÓW ŻELBETOWYCH Radomsko ul. Sucharskiego 49 tel fax Przykładowe zdjęcia elementów odwodnienia liniowego Monoblok B Warszawa ul.daniszewska
