ODWODNIENIE LINIOWE AB050, AB053

Transkrypt

1 ODWODNIENIE LINIOWE AB050, AB053 CHARAKTERYSTYKA: wykonane ze stali nierdzewnej 0H18N9 (AISI304), w formie szczelnego, spawanego korytka ze spawanymi studzienkami do bocznych ścianek zamontowane są śruby do wypoziomowania korytka dostępne w dwóch odmianach: AB050 z syfonem odpływowym umieszczonym centralnie względem rynny AB053 z syfonem odpływowym umieszczonym przy bocznej krawędzi rynny dodatkowo występuje w kilku wariantach uformowania krawędzi w zależności od wykończenia posadzki: - standardowy - do powierzchni winylowej - do posadzek z płytkami podłogowymi odpływ zakończony jest syfonem z rurą nierdzewną DN100, Ø zew. 108 mm STANDARD: koryto z syfonem pionowym lub poziomym (w zależności od modelu) 1 szt. OPCJE: AB023 ruszt, oczko 23x23 mm AB024 ruszt, oczko 23x23 mm, antypoślizgowy AB030 ruszt, oczko 30x30 mm AB031 ruszt, oczko 30x30 mm, antypoślizgowy AB010 ruszt, oczko 30x10 mm AB011 ruszt, oczko 30x10 mm, antypoślizgowy Odmiana z syfonem odpływowym umieszczonym niesymetrycznie względem rynny. Istnieje możliwość wykonania nietypowych odwodnień na życzenie klienta. AB050- K Odwodnienie liniowe z pionowym syfonem umieszczonym centralnie względem rynny AB053- N Odwodnienie liniowe z pionowym syfonem umieszczonym przy bocznej krawędzi rynny TYPY UFORMOWANIA KRAWĘDZI KANAŁU standardowy do posadzek winylowych pod płytki ceramiczne

2 Koryto standardowe Przekrój przez koryto standardowe z syfonem pionowym Przekrój przez koryto standardowe z syfonem poziomym Odwodnienie liniowe, syfon umieszczony przy bocznej krawędzi Odwodnienie liniowe, syfon umieszczony niesymetrycznie SYSTEM KODOWANIA WYROBU AB A K Standard K syfon pionowy N syfon poziomy Szerokość A szerokość = 300 mm B szerokość = 400 mm Długość wyrobu [cm] długość min. 510 mm, max mm (dot. AB050) długość min. 510 mm, max mm (dot. AB053) Typ uformowania krawędzi 0 standardowy 1 do posadzek winylowych 2 pod płytki ceramiczna Rodzaj odwodnienia 050 liniowe, syfon centralnie 053 liniowe, syfon boczny

3 ODWODNIENIE LINIOWE DWUCZĘŚCIOWE SD-AB050, SD-AB053 CHARAKTERYSTYKA: wykonane ze stali nierdzewnej 0H18N9 (AISI304), w formie szczelnego, spawanego korytka ze spawanymi studzienkami do bocznych ścianek zamontowane są śruby do wypoziomowania korytka dostępne w dwóch odmianach: SD-AB050 z syfonem odpływowym umieszczonym centralnie względem rynny SD-AB053 z syfonem odpływowym umieszczonym przy bocznej krawędzi rynny dodatkowo występuje w kilku wariantach uformowania krawędzi w zależności od wykończenia posadzki: - standardowy - do powierzchni winylowej - do posadzek z płytkami podłogowymi odpływ zakończony jest syfonem z rurą nierdzewną DN100, Ø zew. 108 mm STANDARD: koryto z syfonem pionowym lub poziomym (w zależności od modelu) 1 szt. OPCJE: AB023 ruszt, oczko 23x23 mm AB024 ruszt, oczko 23x23 mm, antypoślizgowy AB030 ruszt, oczko 30x30 mm AB031 ruszt, oczko 30x30 mm, antypoślizgowy AB010 ruszt, oczko 30x10 mm AB011 ruszt, oczko 30x10 mm, antypoślizgowy Odmiana z syfonem odpływowym umieszczonym niesymetrycznie względem rynny. Istnieje możliwość wykonania nietypowych odwodnień na życzenie klienta. SD-AB050- K Odwodnienie liniowe z pionowym syfonem umieszczonym centralnie względem rynny SD-AB053- N Odwodnienie liniowe z poziomym syfonem umieszczonym przy bocznej krawędzi rynny TYPY UFORMOWANIA KRAWĘDZI KANAŁU standardowy do posadzek winylowych pod płytki ceramiczne

4 Przekrój koryta standardowego Przekrój koryta standardowego z syfonem pionowym SYSTEM KODOWANIA WYROBU SD-AB A K Standard K syfon pionowy N syfon poziomy Szerokość A szerokość = 300 mm B szerokość = 400 mm Długość wyrobu [cm] długość min. 510 mm, max mm (dot. AB050) długość min. 510 mm, max mm (dot. AB053) Typ uformowania krawędzi 0 standardowy 1 do posadzek winylowych 2 pod płytki ceramiczna Rodzaj odwodnienia 050 liniowe, syfon centralnie 053 liniowe, syfon boczny

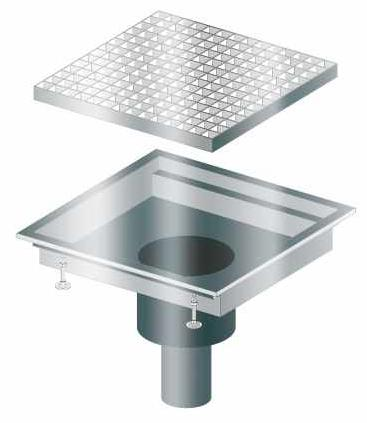

5 ODWODNIENIE PUNKTOWE AB060 CHARAKTERYSTYKA: wykonane ze stali nierdzewnej 0H18N9 (AISI304), w formie szczelnego, spawanego korytka ze spawanymi studzienkami do bocznych ścianek zamontowane są śruby do wypoziomowania korytka dostępne w dwóch standardach z uwagi na typ syfonu: z pionowym syfonem odpływowym z poziomym syfonem odpływowym dodatkowo występuje w kilku wariantach uformowania krawędzi w zależności od wykończenia posadzki: - standardowy - do powierzchni winylowej - do posadzek z płytkami podłogowymi odpływ zakończony jest syfonem z rurą nierdzewną DN100, Ø zew. 108 mm z uwagi na konieczność zachowania właściwego spadku wymiar max. wynosi 500x500 mm STANDARD: odwodnienie z syfonem pionowym lub poziomym (w zależności od modelu) 1 szt. OPCJE: AB023 ruszt, oczko 23x23 mm AB024 ruszt, oczko 23x23 mm, antypoślizgowy AB030 ruszt, oczko 30x30 mm AB031 ruszt, oczko 30x30 mm, antypoślizgowy AB010 ruszt, oczko 30x10 mm AB011 ruszt, oczko 30x10 mm, antypoślizgowy Istnieje możliwość wykonania nietypowych odwodnień na życzenie klienta. AB AK Odwodnienie punktowe z syfonem pionowym AB AN Odwodnienie punktowe z syfonem poziomym TYPY UFORMOWANIA KRAWĘDZI KANAŁU standardowy do posadzek winylowych pod płytki ceramiczne

6 AB AK Odwodnienie punktowe z syfonem poziomym AB AN Odwodnienie punktowe z syfonem poziomym SYSTEM KODOWANIA WYROBU AB A K Standard K syfon pionowy N syfon poziomy Szerokość A szerokość = 300 mm B szerokość = 400 mm C szerokość = 500 mm Długość wyrobu [cm] (z przedziału 300 mm oraz 500 mm) 1) 030 długość = 300 mm 040 długość = 400 mm 050 długość = 500 mm Typ uformowania krawędzi 0 standardowy 1 do posadzek winylowych 2 pod płytki ceramiczna Rodzaj odwodnienia 060 odwodnienie punktowe 1) Z uwagi na konieczność zachowania właściwego spadku wymiar max. wynosi 500x500 mm. Odwodnienia o długości większej niż 500 mm to odwodnienia liniowe

7 ODWODNIENIE PUNKTOWE DWUCZĘŚCIOWE SD-AB060 CHARAKTERYSTYKA: wykonane ze stali nierdzewnej 0H18N9 (AISI304), w formie szczelnego, spawanego korytka ze spawanymi studzienkami do bocznych ścianek zamontowane są śruby do wypoziomowania korytka dostępne w dwóch standardach z uwagi na typ syfonu: z pionowym syfonem odpływowym z poziomym syfonem odpływowym dodatkowo występuje w kilku wariantach uformowania krawędzi w zależności od wykończenia posadzki: - standardowy - do powierzchni winylowej - do posadzek z płytkami podłogowymi odpływ zakończony jest syfonem z rurą nierdzewną DN100, Ø zew. 108 mm z uwagi na konieczność zachowania właściwego spadku wymiar max. wynosi 500x500 mm STANDARD: odwodnienie z syfonem pionowym lub poziomym (w zależności od modelu) 1 szt. OPCJE: AB023 ruszt, oczko 23x23 mm AB024 ruszt, oczko 23x23 mm, antypoślizgowy AB030 ruszt, oczko 30x30 mm AB031 ruszt, oczko 30x30 mm, antypoślizgowy AB010 ruszt, oczko 30x10 mm AB011 ruszt, oczko 30x10 mm, antypoślizgowy Istnieje możliwość wykonania nietypowych odwodnień na życzenie klienta. SD-AB0600- K Odwodnienie punktowe z syfonem pionowym SD_AB0600- N Odwodnienie punktowe z syfonem poziomym TYPY UFORMOWANIA KRAWĘDZI KANAŁU standardowy do posadzek winylowych pod płytki ceramiczne

8 SD-AB060 Odwodnienie punktowe, dwuczęściowe z syfonem pionowym SYSTEM KODOWANIA WYROBU SD-AB A K Standard K syfon pionowy N syfon poziomy Szerokość A szerokość = 300 mm B szerokość = 400 mm C szerokość = 500 mm Długość wyrobu [cm] (z przedziału 300 mm oraz 500 mm) 1) 030 długość = 300 mm 040 długość = 400 mm 050 długość = 500 mm Typ uformowania krawędzi 0 standardowy 1 do posadzek winylowych 2 pod płytki ceramiczna Rodzaj odwodnienia 060 odwodnienie punktowe 1) Z uwagi na konieczność zachowania właściwego spadku wymiar max. wynosi 500x500 mm. Odwodnienia o długości większej niż 500 mm to odwodnienia liniowe

9 STUDZIENKA ODWODNIENIA SZCZELINOWEGO AB056, AB057 CHARAKTERYSTYKA: przeznaczona do współpracy z rynnami odwodnienia szczelinowego AB055 wykonana ze stali nierdzewnej 0H18N9 (AISI304), w formie szczelnego, spawanego korytka z wyprofilowanym wycięciem do wspawania rynny odwodnienia szczelinowego AB0550 do bocznych ścianek zamontowane są śruby do wypoziomowania korytka oraz wąsy do stabilnego zakotwienia studzienki w betonie dostępna w dwóch odmianach z uwagi na układ rynien: AB056 - dla liniowego układu rynien AB057 dla prostopadłego układu rynien dodatkowo występuje w kilku wariantach uformowania krawędzi w zależności od wykończenia posadzki: - standardowy (rysunek poniżej) - z listwą dociskową do posadzek winylowych - z wyprofilowaniem do ułożenia płytek ceramicznych - ze szczeliną dylatacyjną odpływ zakończony jest syfonem z rurą nierdzewną DN100, Ø zew. 108 mm STANDARD: kosz osadniczy 1 szt. odpływ z syfonem pionowym lub poziomym (w zależności od modelu) 1 szt. OPCJE: AB023 ruszt, oczko 23x23 mm AB024 ruszt, oczko 23x23 mm, antypoślizgowy AB030 ruszt, oczko 30x30 mm AB031 ruszt, oczko 30x30 mm, antypoślizgowy AB010 ruszt, oczko 30x10 mm AB011 ruszt, oczko 30x10 mm, antypoślizgowy AB BK Studzienka w liniowym układzie rynien z syfonem pionowym Studzienka AB BK w prostopadłym układzie rynien z syfonem pionowym TYPY UFORMOWANIA KRAWĘDZI KANAŁU standardowy do posadzek winylowych pod płytki ceramiczne ze szczeliną dylatacyjną

10 kod wymiary [mm] syfon układ rynien AB BK 400x400 pionowy AB BN 400x400 poziomy AB BK 400x400 pionowy AB BN 400x400 poziomy liniowy prostopadły W tabeli podano kody dla studzienek ze standardowym uformowaniem krawędzi kanału. Studzienka AB BK w liniowym układzie rynien z syfonem pionowym Studzienka AB BN w prostopadłym układzie rynien z syfonem poziomym SYSTEM KODOWANIA WYROBU AB B K Standard K syfon pionowy N syfon poziomy Szerokość B szerokość = 400 mm Długość wyrobu [cm] 040 długość = 400 mm Typ uformowania krawędzi 0 standardowy 1 do posadzek winylowych 2 pod płytki ceramiczna 3 ze szczeliną dylatacyjną Rodzaj odwodnienia 056 studzienka odwodnienia szczelinowego (liniowy układ rynien) 057 studzienka odwodnienia szczelinowego (prostopadły układ rynien)

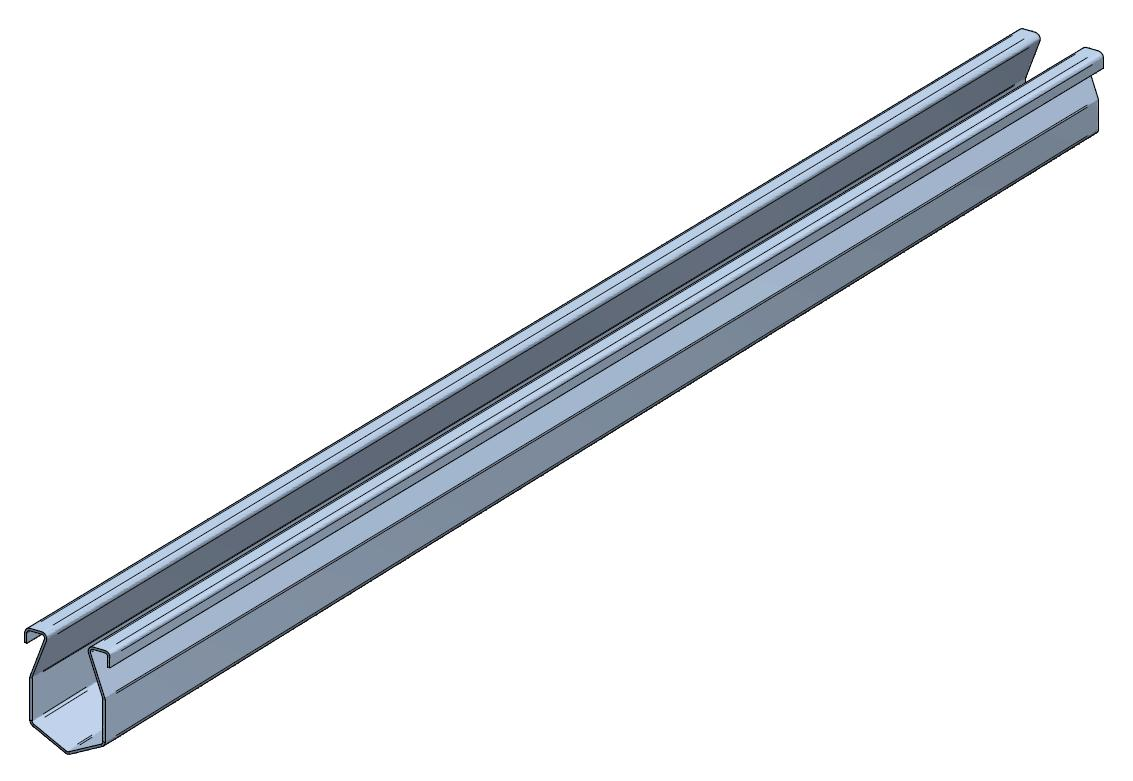

11 RYNNA ODWODNIENIA SZCZELINOWEGO AB0550 CHARAKTERYSTYKA: przeznaczona do współpracy ze studzienką AB056 lub AB057 wykonana ze stali nierdzewnej 0H18N9 (AISI304), jako monolityczny kanał liniowy formowany z jednego arkusza blachy, co zapewnia gładką powierzchnię z odpowiednim spadkiem celem łatwego odprowadzenia niewielkich ilości wody maksymalna długość pojedynczego kanału wynosi ok mm, kanały dłuższe łączone są z kilku odcinków przy pomocy kołnierza z uszczelką kanały występują w kilku wariantach uformowania krawędzi w zależności od wykończenia posadzki: standardowy (rysunek poniżej) z listwą dociskową do posadzek winylowych z wyprofilowaniem do ułożenia płytek ceramicznych ze szczeliną dylatacyjną odwodnienie szczelinowe stosowane jest w obiektach przemysłowych i komercyjnych nie wymagających dużych wydajności odpływów, gdy zachodzi potrzeba dyskretnego odprowadzenia wody z posadzki bez rusztów pokrywowych dedykowane jest również dla miejsc, gdzie występuje ruch ciężkich maszyn AB AK Rynna odwodnienia szczelinowego ze standardowym typem uformowania krawędzi Rynna odwodnienia szczelinowego w liniowym układzie, ze studzienką AB BK z syfonem pionowym Rynna odwodnienia szczelinowego w prostopadłym układzie, ze studzienką AB BK z syfonem pionowym TYPY UFORMOWANIA KRAWĘDZI KANAŁU standardowy do posadzek winylowych pod płytki ceramiczne ze szczeliną dylatacyjną

12 kod wymiary [mm] typ uformowania krawędzi AB AK 1600x60 standardowy AB AK 1600x60 do posadzek winylowych AB AK 1600x60 pod płytki ceramiczne AB AK 1600x60 ze szczeliną dylatacyjną SYSTEM KODOWANIA WYROBU AB A K Standard K Szerokość A szerokość = 60 mm Długość wyrobu [cm] długość min mm, max mm Typ uformowania krawędzi 0 standardowy 1 do posadzek winylowych 2 pod płytki ceramiczna 3 ze szczeliną dylatacyjną Rodzaj odwodnienia 055 rynna odwodnienia szczelinowego

13 RUSZT ODWODNIENIA AB0_ CHARAKTERYSTYKA: przeznaczony do współpracy z odwodnieniami punktowymi i liniowymi wykonany ze stali nierdzewnej 0H18N9 (AISI304), dostępny w kilku wariantach: - AB0230 ruszt, oczko 23x23 mm (zastosowanie w profesjonalnych kuchniach) - AB0240 ruszt, oczko 23x23 mm, antypoślizgowy (zastosowanie w profesjonalnych kuchniach) - AB0300 ruszt, oczko 30x30 mm (zastosowanie w przemyśle) - AB0310 ruszt, oczko 30x30 mm, antypoślizgowy (zastosowanie w przemyśle) - AB0100 ruszt, oczko 30x10 mm (stosowany głównie w obiektach użyteczności publicznej) - AB0110 ruszt, oczko 30x10 mm, antypoślizgowy (stosowany głównie w obiektach użyteczności publicznej) Ruszt gładki Ruszt antypoślizgowy długość kratki C [mm] szerokość kratki B-42 [mm] AB AK AB BK AB CK 400 AB AK AB BK AB CK 500 AB AK AB BK AB CK

14 Ilość oraz wymiary rusztów dobiera się w zależności od długości A i szerokości B odwodnienia liniowego lub punktowego. Oznaczenie xc to suma rusztów o długości C, gdzie C może być równe 300mm, 400mm lub 500mm (długość ostatniego rusztu zawsze wynosi C-42). Wymiar B-42 to szerokość rusztu. Przykład: Dla odwodnienia liniowego długości A=2000mm i szerokości B=400mm należy zamówić: 3x AB BK ruszt 500x358 mm + 1x AB BK ruszt 458x358 mm Dla odwodnienia punktowego długości A=500mm i szerokości B=400mm należy zamówić: 1x AB BK ruszt 458x358 mm SYSTEM KODOWANIA WYROBU AB A K Standard K Szerokość kratki (szerokość odwodnienia -42 mm) A szerokość = 258 mm B szerokość = 358 mm C szerokość = 458 mm Długość wyrobu [cm] 026 długość = 258 mm 030 długość = 300 mm 036 długość = 358 mm 040 długość = 400 mm Opcja 046 długość = 458 mm długość = 500 mm Rodzaj rusztu 023 ruszt, oczko 23x23 mm 024 ruszt, oczko 23x23 mm, antypoślizgowy 030 ruszt, oczko 30x30 mm 031 ruszt, oczko 30x30 mm, antypoślizgowy 010 ruszt, oczko 30x10 mm 011 ruszt, oczko 30x10 mm, antypoślizgowy
