STUDNIE KANALIZACYJNE DN 1000 Z POLIETYLENU normatyw: AT / ; PN-EN 13598

Transkrypt

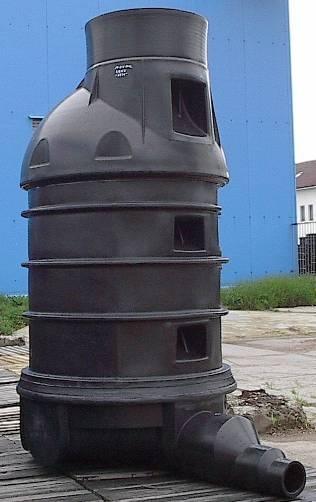

1 KARTA KATALOGOWA ELPLAST+ nr 073/010711/01 strona 1/6 STUDNIE KANALIZACYJNE DN 1000 Z POLIETYLENU normatyw: AT / ; PN-EN Opis techniczny ELPLAST+ Sp. z o.o. produkuje z polietylenu metodą rotoformowania studnie o średnicy Φ1000 mm przeznaczone do budowy zewnętrznych systemów kanalizacji grawitacyjnej (sanitarnej i deszczowej), ciśnieniowej, drenażowej i wodociągowej jako studnie rewizyjne, wpustowe, rozprężne, osadnikowe i do przepompowni ścieków. Studnie Elplast+ mogą być stosowane zarówno na powierzchniach nienarażonych na duże obciążenia jak i w obrębie jezdni, dróg, parkingów itd. Produkowane studnie występują jako wzmocnione (składające się z elementów wzmocnionych WZ), standardowe (z elementów standardowych ST) lub optymalne (kombinacja elementów standardowych i wzmocnionych). O wyborze typu studni decydują wymagania projektowe. Studnia ø 1000 składa się z następujących elementów: - podstawa - kineta z wyprofilowanymi fabrycznie kanałami służąca do podłączania rur wlotów i wylotu ścieków - nadstawka służąca do nadbudowy studni do odpowiedniej wysokości - stożek do połączenia studni z elementami zwieńczenia studni (z pierścieniem odciążającym) płytą betonową z włazem lub pokrywą z PE - podstawa z dnem płaskim do zbiorników przepompowni - teleskop służący do regulacji wysokości studni na budowie - uszczelki łączące do połączeń elementów studni i zapewniające szczelność - uszczelki wlotowe do połączenia rur z kinetą Elementy studni posiadają specjalne użebrowanie, które ma na celu zwiększenie jej sztywności oraz przeciwdziałanie siłom wyporu w gruntach niestabilnych i o wysokim poziomie wód gruntowych. Studnie posiadają stopnie włazowe z polietylenu (zintegrowane - wykonane w procesie rotoformowania) lub ze stali nierdzewnej. Studnie mogą być wykonane jako monolityczne (poszczególne elementy są ze sobą zespawane) lub z elementów połączonych uszczelką.

2 KARTA KATALOGOWA ELPLAST+ nr 073/010711/01 strona 2/6 Maksymalna głębokość posadowienia studni wynosi 5,3 m; istnieje możliwość wykonania studni wyższych lub niestandardowych - po uzyskaniu akceptacji projektanta i konsultacji z Elplast+ Sp. z o.o. W zależności od wymagań projektowo-eksploatacyjnych do studni należy dobrać odpowiedni rodzaj pokrywy i zwieńczenia. Do studni usytuowanych na terenach zielonych można stosować pokrywy polietylenowe Φ 600 produkcji Elplast+ sp. z o.o. Tabela 1 Elementy studni kanalizacyjnej DN 1000 Element Oznaczenie Opis Stożek Nadstawka Podstawa kineta Sms 1000/750 Sms 1000/950 Ns 1000/500 Ns 1000/1000 stożek mimośrodowy z 2 stopniami tworzywowymi lub ze stali nierdzewnej stożek mimośrodowy z 2 stopniami tworzywowymi lub ze stali nierdzewnej z 2 stopniami tworzywowymi lub z SN z 4 stopniami tworzywowymi lub z SN Wysokość H [mm] Pk 250/1000/500 5 wlotów, przelot Φ Pk 250/1000/700 5 wlotów, przelot Φ250, 1 stopień tworzywowy lub z SN 700 5Pk 315/1000/500 5 wlotów, przelot Φ Pk 315/1000/700 5 wlotów, przelot Φ315, 1 stopień tworzywowy lub z SN 700 Wersja Minimalna grubość ścianki [mm] 3Pks 500/1000/700 05Pk 315/1000/500 3 wloty, przelot Φ500, 1 stopień tworzywowy lub z SN załomowa z poziomem "0", 5 wlotów, przelot Φ315; powiększony pierścień antywypornościowy i wzmocnienie stalowe Podstawa z płaskim dnem Pps 1000/ stopnie tworzywowe lub z SN 1050 Grubość ścianki może być dobrana indywidualnie wg wskazówek użytkownika sieci lub projektanta w zależności od warunków gruntowych (produkcja na specjalne zamówienie).

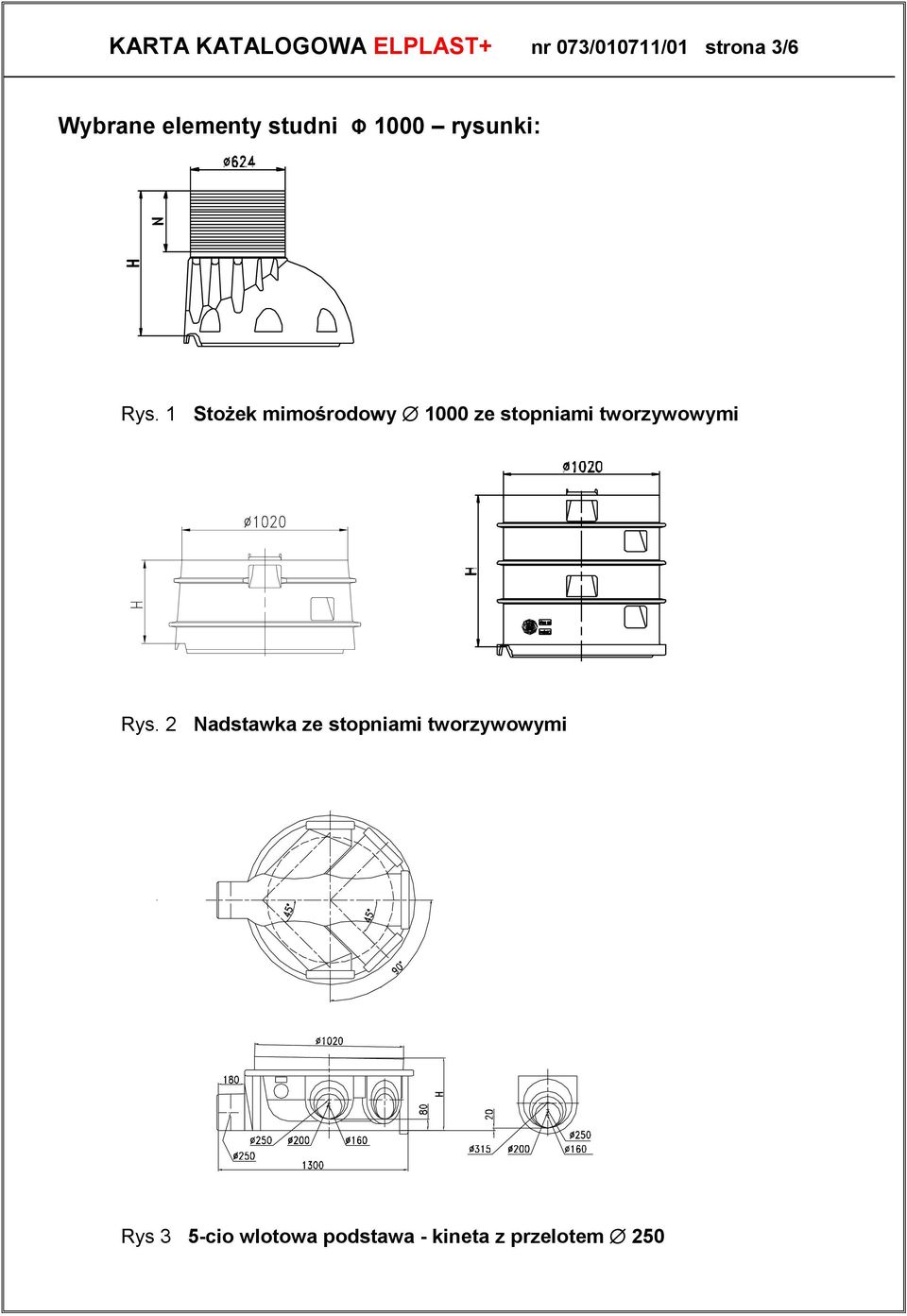

3 KARTA KATALOGOWA ELPLAST+ nr 073/010711/01 strona 3/6 Wybrane elementy studni Φ 1000 rysunki: Rys. 1 Stożek mimośrodowy 1000 ze stopniami tworzywowymi Rys. 2 Nadstawka ze stopniami tworzywowymi Rys 3 5-cio wlotowa podstawa - kineta z przelotem 250

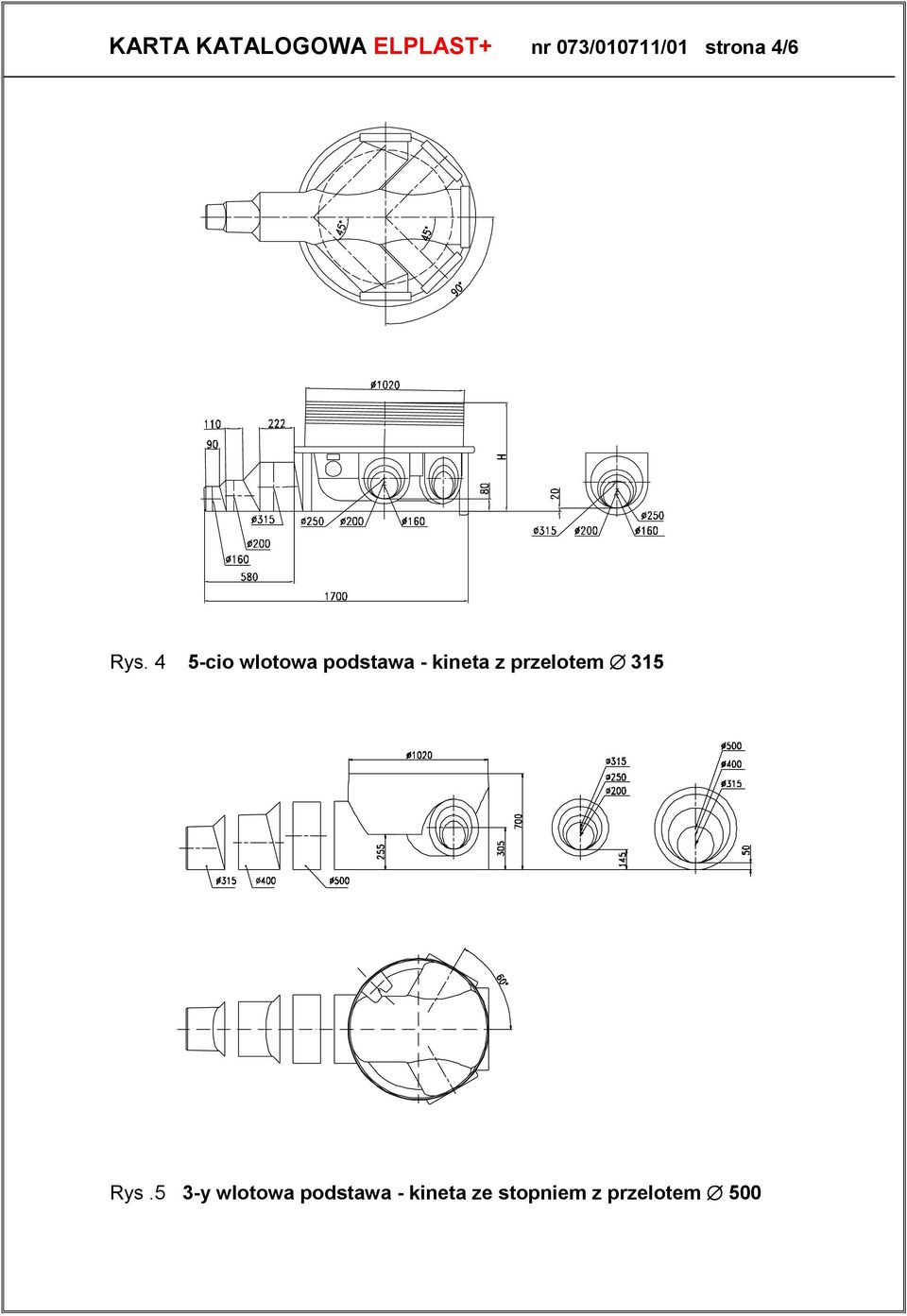

4 KARTA KATALOGOWA ELPLAST+ nr 073/010711/01 strona 4/6 Rys. 4 5-cio wlotowa podstawa - kineta z przelotem 315 Rys.5 3-y wlotowa podstawa - kineta ze stopniem z przelotem 500

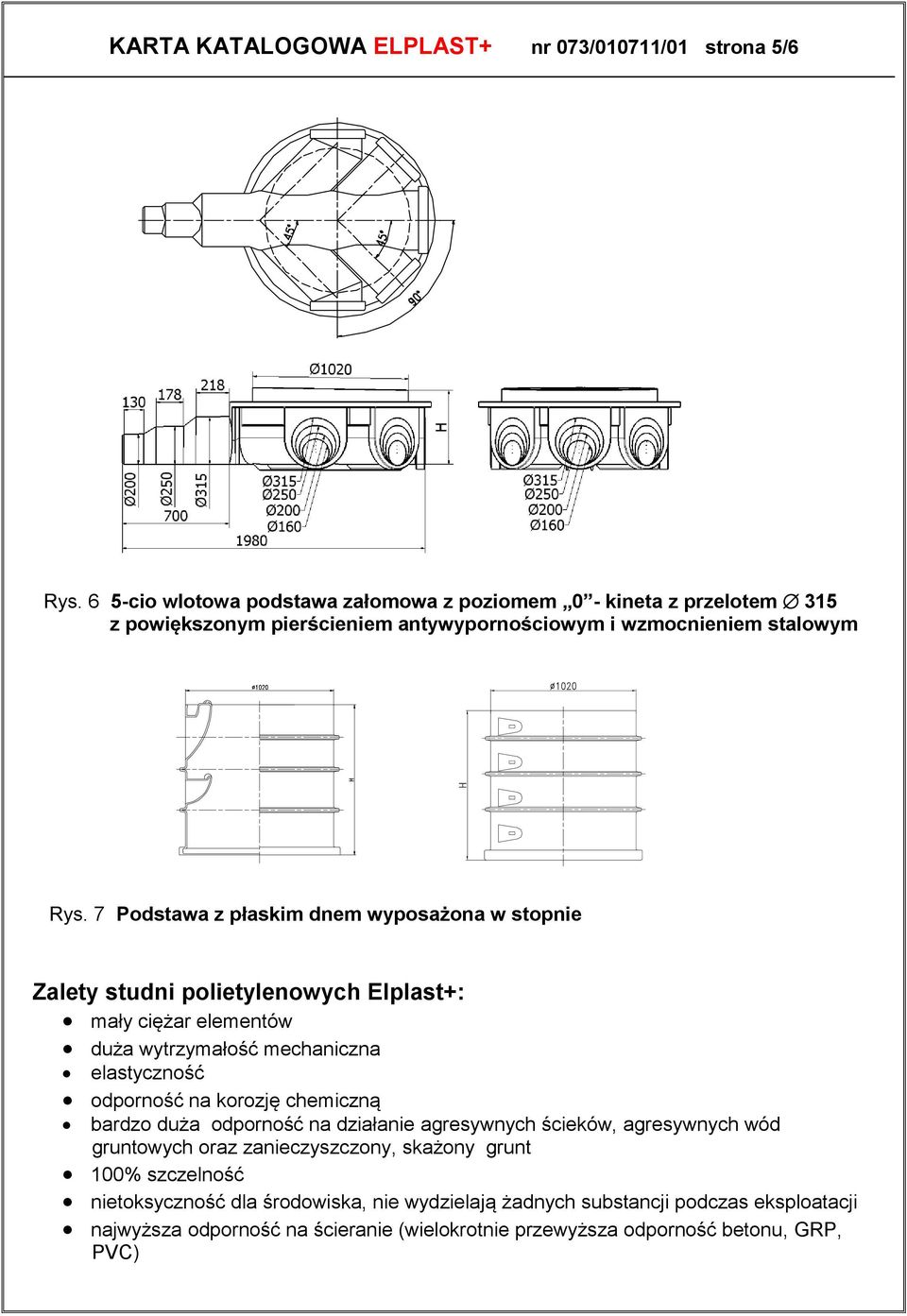

5 KARTA KATALOGOWA ELPLAST+ nr 073/010711/01 strona 5/6 Rys. 6 5-cio wlotowa podstawa załomowa z poziomem 0 - kineta z przelotem 315 z powiększonym pierścieniem antywypornościowym i wzmocnieniem stalowym Rys. 7 Podstawa z płaskim dnem wyposażona w stopnie Zalety studni polietylenowych Elplast+: mały ciężar elementów duża wytrzymałość mechaniczna elastyczność odporność na korozję chemiczną bardzo duża odporność na działanie agresywnych ścieków, agresywnych wód gruntowych oraz zanieczyszczony, skażony grunt 100% szczelność nietoksyczność dla środowiska, nie wydzielają żadnych substancji podczas eksploatacji najwyższa odporność na ścieranie (wielokrotnie przewyższa odporność betonu, GRP, PVC)

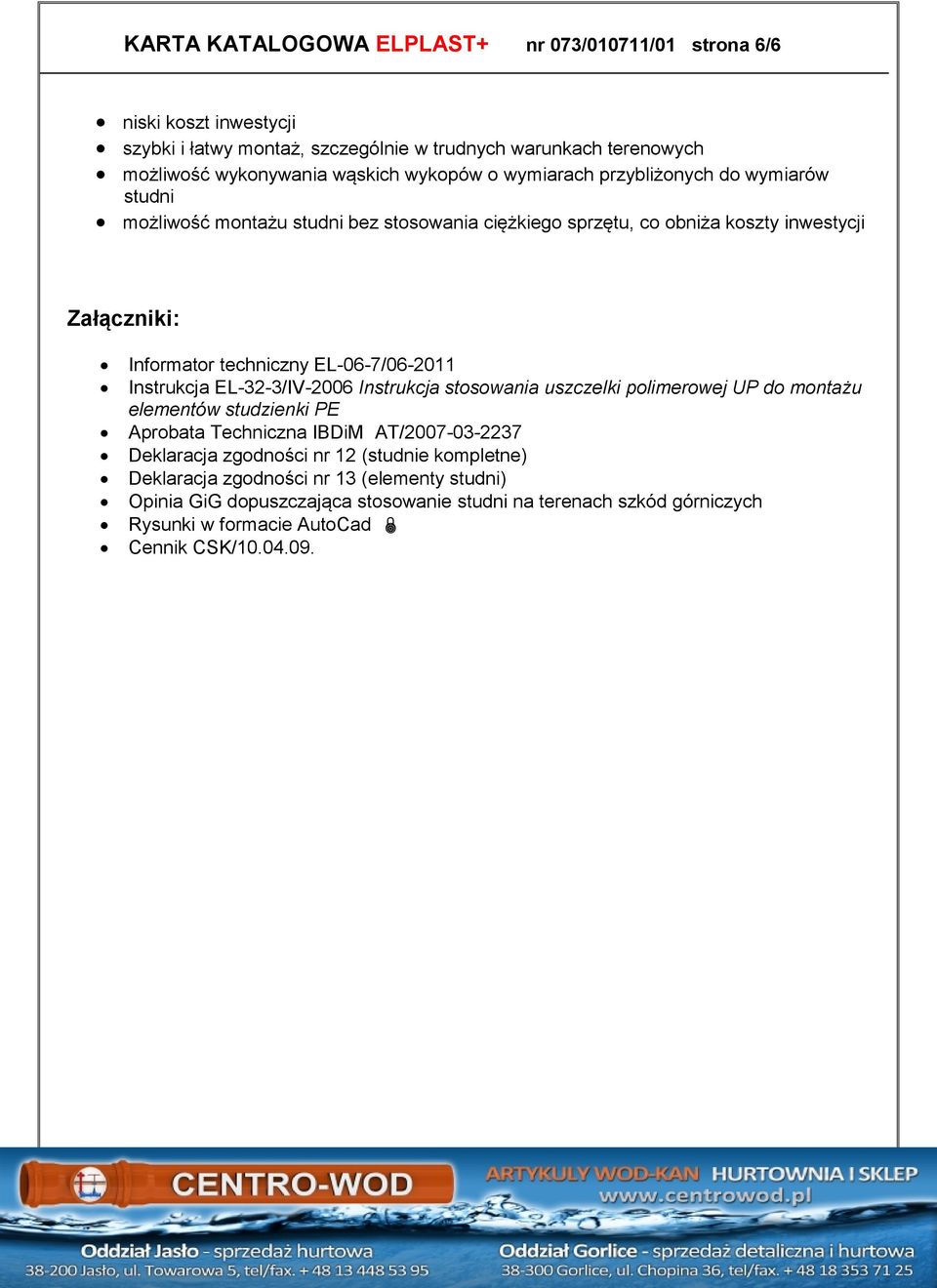

6 KARTA KATALOGOWA ELPLAST+ nr 073/010711/01 strona 6/6 niski koszt inwestycji szybki i łatwy montaż, szczególnie w trudnych warunkach terenowych możliwość wykonywania wąskich wykopów o wymiarach przybliżonych do wymiarów studni możliwość montażu studni bez stosowania ciężkiego sprzętu, co obniża koszty inwestycji Załączniki: Informator techniczny EL-06-7/ Instrukcja EL-32-3/IV-2006 Instrukcja stosowania uszczelki polimerowej UP do montażu elementów studzienki PE Aprobata Techniczna IBDiM AT/ Deklaracja zgodności nr 12 (studnie kompletne) Deklaracja zgodności nr 13 (elementy studni) Opinia GiG dopuszczająca stosowanie studni na terenach szkód górniczych Rysunki w formacie AutoCad Cennik CSK/
