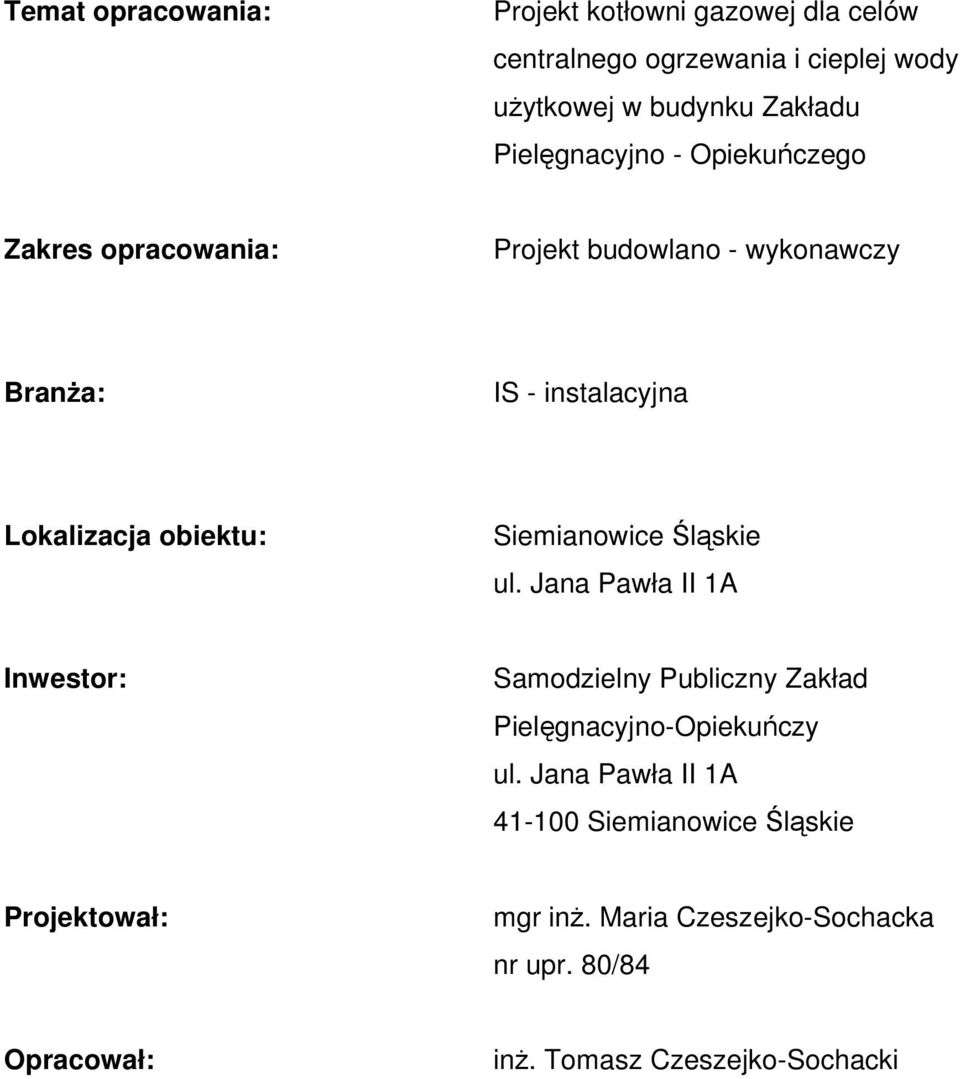

1 Temat opracowania: Projekt kotłowni gazowej dla celów centralnego ogrzewania i cieplej wody użytkowej w budynku Zakładu Pielęgnacyjno - Opiekuńczego Zakres opracowania: Projekt budowlano - wykonawczy Branża: IS - instalacyjna Lokalizacja obiektu: Siemianowice Śląskie ul. Jana Pawła II 1A Inwestor: Samodzielny Publiczny Zakład Pielęgnacyjno-Opiekuńczy ul. Jana Pawła II 1A Siemianowice Śląskie Projektował: mgr inż. Maria Czeszejko-Sochacka nr upr. 80/84 Opracował: inż. Tomasz Czeszejko-Sochacki

obiektu: Siemianowice Śląskie ul. Jana Pawła II 1A Inwestor: Samodzielny Publiczny Zakład Pielęgnacyjno-Opiekuńczy ul.

2 Siemianowice Śląskie r. OŚWIADCZENIE Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 Prawo budowlane (tekst jednolity, Dz. U. z 2003r. Nr 207, poz z późniejszymi zmianami) OŚWIADCZAM, że projekt wykonawczy kotłowni gazowej dla celów centralnego ogrzewania i ciepłej wody użytkowej dla Zakładu Pielęgnacyjno-Opiekuńczego zlokalizowanego w Siemianowicach Śląskich przy ul. Jana Pawła II 1A jest kompletny i został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant:. (podpis i pieczęć)

2016 z późniejszymi zmianami) OŚWIADCZAM, że projekt wykonawczy kotłowni gazowej dla celów centralnego ogrzewania i ciepłej wody

3 OPIS TECHNICZNY Dane ogólne Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest projekt kotłowni zasilanej gazem ziemnym GZ-50, zaopatrującej w ciepło na cele c.o. i c.w.u. budynku Samodzielnego Publicznego Zakładu Pielęgnacyjno - Opiekuńczego w Siemianowicach Śl. ul. J. Pawła II 1a Zakres niniejszego opracowania obejmuje: - część technologiczną kotłowni - AKPiA w zakresie technologii Podstawa opracowania Podstawę opracowania stanowiły: - zlecenie i umowa z Inwestorem - podkłady budowlane dostarczone przez inwestora - ustalenia międzybranżowe - obowiązujące normy i przepisy Obliczenia i dobór urządzeń Zapotrzebowanie ciepła c.o. budynku wynosi kw./ wg. PT Kt.324/2003/ Zapotrzebowanie c.w.u. wynosi kw / wg. załączonych obliczeń. Zapotrzebowanie ciepła i dobór podgrzewacza dla celów c.w.u. Ilość chorych n = 38 Ilość personelu n = 6 Zużycie wody G = n x q / h n ilość osób, q dm 3 /j.o.d, h czas q ch = 325 q p = 7 G ch = 38 x 325 / 24 = 515 kg/h G p = 6 x 7 / 12 = 3.5 kg/h G c = kg/h Współczynnik rozbioru dla n = 44 osób K h = 3.0

Pawła II 1a Zakres niniejszego opracowania obejmuje: - część technologiczną kotłowni - AKPiA w zakresie technologii Podstawa opracowania Podstawę opracowania stanowiły: - zlecenie i umowa z

4 Zużycie wody - maksymalne G max = G c x K h G max = x 3.0 = kg/h Ilość ciepła dla potrzeb c.w.u. Q = G max x c p x dt x / W/ Q = x 1 x /55-10/ x = W Q = kw Dobór podgrzewacza c.w.u. Wstępnie przyjęto V z =1.5 m 3 Współczynnik redukcyjny mocy cieplnej q = 1 c x V z 0.25 c = 0.65 współczynnik zależny od ilości osób q = x = 0.28 Q red = Q x q Q red = x 0.28 = kw Dobrano podgrzewacz firmy Buderus typ ST 200/4 200l, o mocy ciągłej 24.8 kw i wydajności c.w.u. 425 l/h przy temperaturze zasilania 70 o C Zabezpieczeniem układu podgrzewacza c.w.u. będzie zawór bezpieczeństwa Syr 2115 Dn 20 o Po = 6bar Kocioł Przyjęto kocioł firmy Buderus gazowy GB /kondensacyjny / szt.2 o mocy 35 kw każdy /praca kotłów w kaskadzie /, wentylatorowy z poborem powietrza z zewnątrz. / komin typu Twin /. Ciśnienie dopuszczalne kotła p = 3 bar Parametry grzewcze Parametry c.o. 90/70 o C / Wg PT instalacji sanitarnych / Parametry c.w.u 10/55 o C

28 Q red = Q x q Q red = 81.41 x 0.28 = 22.79 kw Dobrano podgrzewacz firmy Buderus typ ST 200/4 200l, o mocy ciągłej 24.8 kw i wydajności c.w.u. 425 l/h przy temperaturze zasilania 70 o C Zabezpieczeniem układu podgrzewacza c.

5 Pomieszczenie kotłowni Kotłownia / pomieszczenie kotłów / zlokalizowana została na pierwszym piętrze budynku, a pomieszczenie technologiczne i zasobnik c.w.u. na parterze pod pomieszczeniem z kotłami. Kubatura pomieszczenia kotłowni z kotłami z zamkniętą komorę spalania spełnia warunki techniczne projektowanych kotłów. / Dz.U. nr75/2002 poz.690 z późniejszymi zmianami, $ 176 w/w rozporządzenia./ Kubatura kotłowni wynosi 20 m 3 i jest większa od wymaganej V min = 6.5 m 3 / dla kotłów z zamknięta komora spalania / Wentylacja kotłowni Przekrój nawiewu 4.3 cm 2 na 1 kw F n = 4.3 x 70 = 301 cm 2 Wymagana powierzchnia otworów wywiewnych F w = 0.5 x F n F w = 151 cm 2 Przyjęto wywiew 14 x 21 cm /294 cm 2 / - grawitacyjny /wg opinii kominiarskiej /14/IV/2010 z dnia r./ Odprowadzenie spalin Spaliny odprowadzane będą przewodem kominowym z prefabrykowanych elementów ze stali nierdzewnej /kocioł z zamkniętą komorą spalania / -pobór powietrza do spalania z poza kotłowni. Komin typu Twin Dn 80/125 mm. Układ technologiczny Przewidziano pracę kotłów w układzie z uwzględnieniem temperatury zewnętrznej / praca w kaskadzie /. Podgrzew c.o. i c.w.u. Pompa c.o. Dobrano pompę Grundfos typu UPE o zmiennych obrotach 230 V szt.1 Pompa ładująca c.w.u. Dobrano pompę Grundfos typu UPS F 230 V szt.1

/ Kubatura kotłowni wynosi 20 m 3 i jest większa od wymaganej V min = 6.5 m 3 / dla kotłów z zamknięta komora spalania / Wentylacja kotłowni Przekrój nawiewu 4.3 cm 2 na 1 kw F n = 4.

6 Pompa cyrkulacyjna c.w.u. Dobrano pompę Grundfos typu UP15-14 B 230V sz.1 Układ zabezpieczeń Zabezpieczenie przed wzrostem temperatury Kocioł i palnik posiadają wszelkie wymagania zabezpieczenia poprawnej i bezpiecznej pracy. Kocioł wyposażony jest w następujące elementy zabezpieczające - TR termostat ręczny regulujący temperaturę wody grzewczej w zakresie do 90 o C - STB termostat bezpieczeństwa ograniczający temperaturą wody w kotle do 100 o C Zabezpieczenie przed wzrostem ciśnienia w układzie kotłowym Kocioł zabezpieczony będzie przed wzrostem ciśnienia zaworem bezpieczeństwa firmy SYR typu bar Dn 15 / wyposażenie kotła/, Stabilizacja ciśnienia, uzupełnianie zładu Pojemność instalacji c.o. 0.6 m 3 Do stabilizacji ciśnienia w zładzie przewidziano przeponowe naczynie wzbiorcze firmy Reflex N 200. Uzupełnianie zładu realizowane będzie ręcznie przez obsługę na postawie wskazań manometru zlokalizowanego obok naczynia wzbiorczego poprzez reduktor ciśnienia firmy Syr. Zabezpieczenie antykorozyjne Po przeprowadzeniu z wynikiem pozytywnym prób szczelności wszelkie niezabezpieczone fabrycznie elementy stalowe czarne oczyścić a następnie pomalować. - emalią podkładową termoodporną - lakierem nawierzchniowym termoodpornym Sposób nakładania powłok oraz czas schnięcia poszczególnych warstw zastosować zgodnie z zaleceniami producenta. Izolacje Przewody instalacji grzewczej należy zaizolować termicznie z pomocą otulin z pianki polietylenowej PE o grubości 13 mm Dopuszcza się wykonanie izolacji z materiałów niepalnych lub samogasnących. Instalacja gazowa Przyłącze gazu i instalacja gazu nie stanowią tematu niniejszego opracowania Zapotrzebowanie gazu wynosi:

Kocioł wyposażony jest w następujące elementy zabezpieczające - TR termostat ręczny regulujący temperaturę wody grzewczej w zakresie do 90 o C - STB termostat bezpieczeństwa ograniczający temperaturą

7 G = Q / 9.54 x n n = 91 % G = 70 / 9.54 x 0.91 G = 8.1 m 3 /h Rozwiązania projektowe AKPiA Pracą kotłowni będzie sterował regulator Logamatic 4122 modułem zdalnej obsługi MEC2, z czujnikiem temperatury zewnętrznej, modułem wysterowania podwójnej kaskady FM 456 i modułem jednego obiegu grzewczego z mieszaczem i sterowaniem c.w.u. FM 441 z czujnikami FV/FZ. Moduł FM 441 posiada funkcję dezynfekcji aktywnej dla c.w.u. Wytyczne budowlane - zmontować przewody kominowe : - wykonać odwodnienie kondensatu - wykonać uziemienia urządzeń kotłowni oraz komina - wykonać połączenia obwodów sterowania zgodnie ze schematem technologicznym i DTR urządzeń - należy przewidzieć gniazdo 230 V - podłączyć przewody c.o., cw.u. z kotłowni w pomieszczeniu przyłącza. - odciąć i zaślepić dotychczasowe przyłącza c.o. i c.w.u - wykonać odgałęzienie zimnej wody dla potrzeb kotłowni / c.o. i c.w.u./ w pomieszczeniu przyłącza Wytyczne elektryczne Wykonać zasilanie urządzeń kotłowni. Przewody powinny być zabezpieczone przed uszkodzeniami mechanicznymi / korytka, rurki osłonowe/. Podstawowe dane techniczne urządzeń wymagających podłączeń elektrycznych wyszczególniono poniżej:

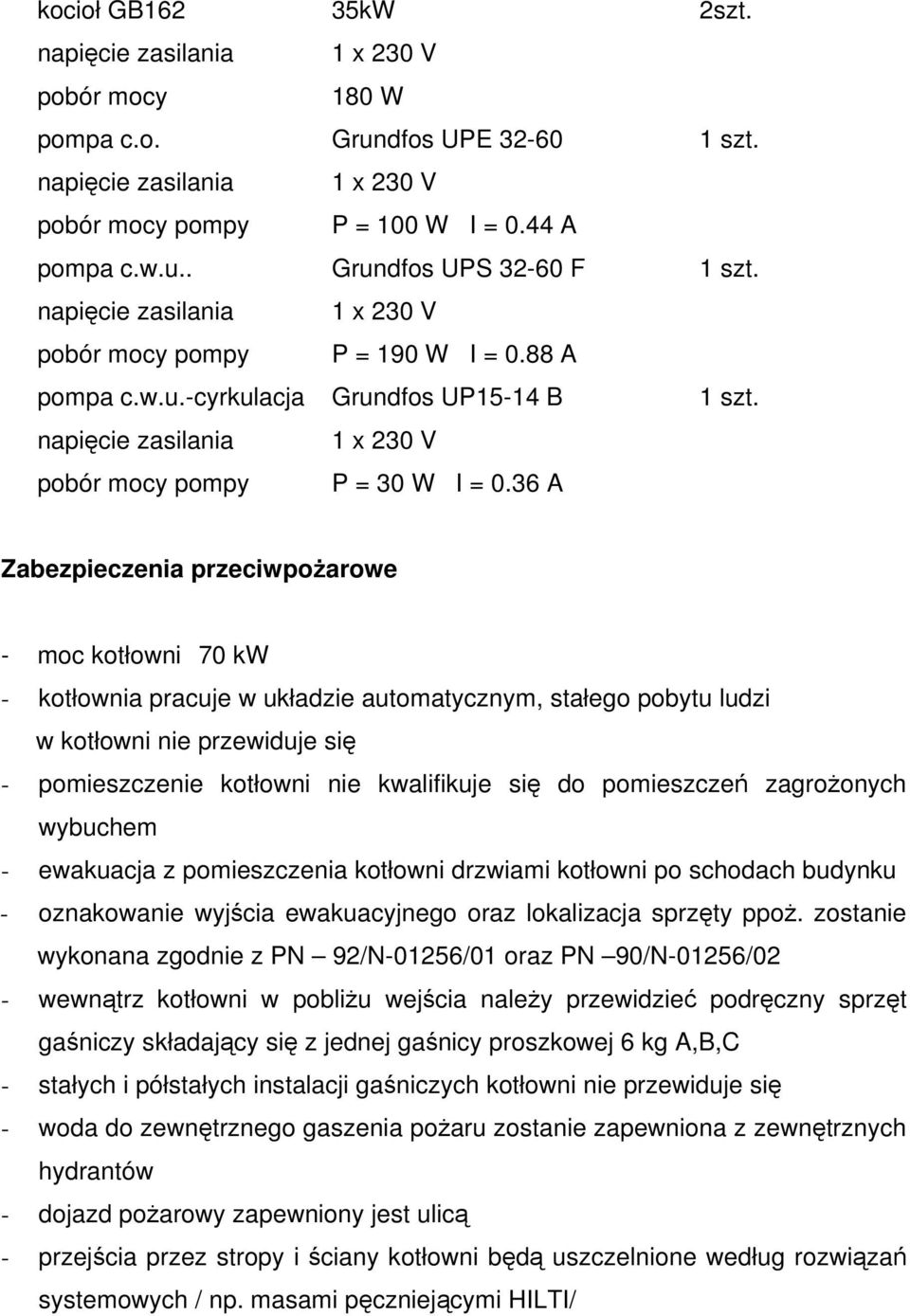

8 kocioł GB162 35kW 2szt. napięcie zasilania 1 x 230 V pobór mocy 180 W pompa c.o. Grundfos UPE szt. napięcie zasilania 1 x 230 V pobór mocy pompy P = 100 W I = 0.44 A pompa c.w.u.. Grundfos UPS F 1 szt. napięcie zasilania 1 x 230 V pobór mocy pompy P = 190 W I = 0.88 A pompa c.w.u.-cyrkulacja Grundfos UP15-14 B 1 szt. napięcie zasilania 1 x 230 V pobór mocy pompy P = 30 W I = 0.36 A Zabezpieczenia przeciwpożarowe - moc kotłowni 70 kw - kotłownia pracuje w układzie automatycznym, stałego pobytu ludzi w kotłowni nie przewiduje się - pomieszczenie kotłowni nie kwalifikuje się do pomieszczeń zagrożonych wybuchem - ewakuacja z pomieszczenia kotłowni drzwiami kotłowni po schodach budynku - oznakowanie wyjścia ewakuacyjnego oraz lokalizacja sprzęty ppoż. zostanie wykonana zgodnie z PN 92/N-01256/01 oraz PN 90/N-01256/02 - wewnątrz kotłowni w pobliżu wejścia należy przewidzieć podręczny sprzęt gaśniczy składający się z jednej gaśnicy proszkowej 6 kg A,B,C - stałych i półstałych instalacji gaśniczych kotłowni nie przewiduje się - woda do zewnętrznego gaszenia pożaru zostanie zapewniona z zewnętrznych hydrantów - dojazd pożarowy zapewniony jest ulicą - przejścia przez stropy i ściany kotłowni będą uszczelnione według rozwiązań systemowych / np. masami pęczniejącymi HILTI/

36 A Zabezpieczenia przeciwpożarowe - moc kotłowni 70 kw - kotłownia pracuje w układzie automatycznym, stałego pobytu ludzi w kotłowni nie przewiduje się - pomieszczenie kotłowni nie kwalifikuje się

9 ZESTAWIENIE MATERIAŁÓW Lp. Pozycja Jedn. Ilość Nr kat Producent 1 Kocioł GB kw Szt. 2 Buderus kondensacyjny 2 Tablica Logamatic 4122 z MEC2 Szt. 1 Buderus 3 Moduł FM 456 kaskada 2 kotłów Szt. 1 Buderus 4 Moduł FM 441 ster. c.o. + c.w.u Kpl. 1 Buderus 5 FV/FZ zestaw czujników c.o. Kpl. 1 Buderus 6 Reduktor ciśnienia Dn20 Szt. 1 Syr zimna woda typ Naczynie przepon. Reflex N 200 Szt. 1 Reflex 8 Pompa c.o. UPE V Szt. 1 Grundfos 9 Pompa ład. c.w.u. UPS 32-60F Szt. 1 Grundfos 230 V 10 Pompa cyrk. c.w.u.up 15-14B Szt. 1 Grundfos 230 V Zawór zwrotny dn 20 mufowy Szt Zawór zwrotny dn 25 mufowy Szt Zawór zwrotny dn 32 mufowy Szt Zawór zwrotny dn 40 mufowy Szt Zawór zwrotny dn 50 mufowy Szt Sprzęgło hydraul. MHK 32 Szt. 1 Meibes 16 Filtr mufowy dn 20 Szt Filtr mufowy dn 50 Szt Filtr mufowy dn 65 Szt Zawór kulowy mufowy Dn20 Szt Zawór kulowy mufowy Dn 25 Szt Zawór kulowy mufowy Dn 32 Szt Zawór kulowy mufowy Dn 40 Szt Zawór kulowy mufowy Dn50 Szt Zawór kulowy mufowy Dn 65 Szt Zawór odpowietrzający Dn 15 Szt. 1 Afriso

1 Reflex 8 Pompa c.o. UPE 32-60 230 V Szt. 1 Grundfos 9 Pompa ład. c.w.u. UPS 32-60F Szt. 1 Grundfos 230 V 10 Pompa cyrk. c.w.u.up 15-14B Szt. 1 Grundfos 230 V Zawór zwrotny dn 20 mufowy Szt.

10 Lp. Pozycja Jedn. Ilość Nr kat Producent 26 Zawór trójdrogowy Dn 15 k vs =2.5 Szt. 1 Honeywell DR15MA 27 Napęd VMM20 Szt. 1 Honeywell 28 Termometr o C Szt. 4 KFM 29 Manometr MPa Szt. 2 KFM 30 Manometr MPa Szt. 2 KFM 31 Szafka elektryczna z Kpl. 1 wyposażeniem 32 Podgrzewacz c.w.u. ST 200/4 Szt. 1 Buderus 33 Zawór bezpieczeństwa 2115 Szt. 1 Syr Dn20 P o = 6bar 34 Wodomierz JS 1 Dn 15 q =1 m 3 /h Szt. 1 Powogaz zimna woda 35 Wodomierz JS 3.5 Dn25 Szt. 1 Powogaz q = 3.5 m 3 /h zimna woda Komin typu Twin element 1 Rura 80/125 l = 1000 Szt. 4 Jeremias 2 Trójnik rew.87 o 80/125 Szt. 2 Jeremias 3 Kolano 80/125 Szt. 2 Jeremias 4 Zakończenie pionowe Twin Szt. 2 Jeremias 5 Uszczelki silikonowe ALBI 26 Szt. 10 Jeremias 6 Przejście przez dach 5-15 o Szt. 2 Jeremias Wykrywacz nieszczelności gazu 1 Zawór MAG 3 dn 32 Szt. 1 Gazex 2 Detektor DE 12 Szt. 1 Gazex 3 Moduł MD2 Szt. 1 Gazex 4 Sygnalizator SL 21 Szt. 1 Gazex

1 Syr Dn20 P o = 6bar 34 Wodomierz JS 1 Dn 15 q =1 m 3 /h Szt. 1 Powogaz zimna woda 35 Wodomierz JS 3.5 Dn25 Szt. 1 Powogaz q = 3.
