1 Diagramy przypadków użycia - MS Visio LABORKA Piotr Ciskowski

2 zad. 1. Sklep internetowy - diagram przypadków użycia (Visio) o przykład z: Wrycza i in., UML 2.x. Ćwiczenia zaawansowane o narzędzie: MS Visio

3 zad. 1. Sklep internetowy - diagram przypadków użycia (Visio) o przykład z: Wrycza i in., UML 2.x. Ćwiczenia zaawansowane o narzędzie: MS Visio

4 zad. 1. Sklep internetowy - diagram przypadków użycia (Visio) Wrycza o System sklepu internetowego obsługują dwaj aktorzy: Klient i Administrator o Funkcjonalność sklepu służy potrzebom i zamówieniom Klienta o Podstawową czynnością wykonywaną przez Klienta jest Wybierz produkt. o Usługa ta polega na prezentowaniu podzielonej na grupy i podgrupy listy produktów, które można kupić w sklepie. o Po kliknięciu nazwy produktu z listy Klient ma możliwość zapoznania się z jego opisem (nazwa, zdjęcie, specyfikacja techniczna, cena) i kliknięcia opcji Dodaj do koszyka. Jest to jedna z opcji składających się na przypadek użycia Wybierz produkt. o Z kolei jeżeli Klient zażyczy sobie zawężenia listy istniejących produktów pod względem podanych kryteriów, wybiera opcję Wyszukaj produkt. o Wybrane produkty umieszczane są w koszyku. o Klient ma możliwość przeglądania zawartości koszyka, zmieniania liczby zawartych w nim produktów oraz usuwania poszczególnych pozycji z koszyka. Wykorzystuje w tym celu przypadek użycia Zarządzaj koszykiem.

5 zad. 1. Sklep internetowy - diagram przypadków użycia (Visio) Wrycza o System sklepu internetowego obsługują dwaj aktorzy: Klient i Administrator o Funkcjonalność sklepu służy potrzebom i zamówieniom Klienta o Podstawową czynnością wykonywaną przez Klienta jest Wybierz produkt. o Usługa ta polega na prezentowaniu podzielonej na grupy i podgrupy listy produktów, które można kupić w sklepie. o Po kliknięciu nazwy produktu z listy Klient ma możliwość zapoznania się z jego opisem (nazwa, zdjęcie, specyfikacja techniczna, cena) i kliknięcia opcji Dodaj do koszyka. Jest to jedna z opcji składających się na przypadek użycia Wybierz produkt. o Z kolei jeżeli Klient zażyczy sobie zawężenia listy istniejących produktów pod względem podanych kryteriów, wybiera opcję Wyszukaj produkt. o Wybrane produkty umieszczane są w koszyku. o Klient ma możliwość przeglądania zawartości koszyka, zmieniania liczby zawartych w nim produktów oraz usuwania poszczególnych pozycji z koszyka. Wykorzystuje w tym celu przypadek użycia Zarządzaj koszykiem.

6 zad. 1. Sklep internetowy - diagram przypadków użycia (Visio) Wrycza o Przejście do składania zamówienia uwarunkowane jest wykonaniem przypadku użycia Autoryzuj użytkownika. o Po autoryzacji Klient może przejść do składania zamówienia, którego funkcjonalność zawiera się w przypadku użycia Złóż zamówienie. o Zamawiający system sprecyzował, że opcja składania zamówienia ma być inicjowana z poziomu koszyka. o W ramach składania zamówienia Klient zobowiązany jest wybrać formę płatności. o Z perspektywy sklepu wyróżnić można dwa podstawowe mechanizmy płatności: płatność online, którą Klient może wykonać bezpośrednio po złożeniu zamówienia w konsekwencji zainicjowania przypadku użycia Realizuj płatność online płatność za pobraniem, której zaksięgowanie leży w gestii Administratora systemu poprzez przypadek użycia Zaksięguj płatność za pobraniem

7 zad. 1. Sklep internetowy - diagram przypadków użycia (Visio) Wrycza o Przejście do składania zamówienia uwarunkowane jest wykonaniem przypadku użycia Autoryzuj użytkownika. o Po autoryzacji Klient może przejść do składania zamówienia, którego funkcjonalność zawiera się w przypadku użycia Złóż zamówienie. o Zamawiający system sprecyzował, że opcja składania zamówienia ma być inicjowana z poziomu koszyka. o W ramach składania zamówienia Klient zobowiązany jest wybrać formę płatności. o Z perspektywy sklepu wyróżnić można dwa podstawowe mechanizmy płatności: płatność online, którą Klient może wykonać bezpośrednio po złożeniu zamówienia w konsekwencji zainicjowania przypadku użycia Realizuj płatność online płatność za pobraniem, której zaksięgowanie leży w gestii Administratora systemu poprzez przypadek użycia Zaksięguj płatność za pobraniem

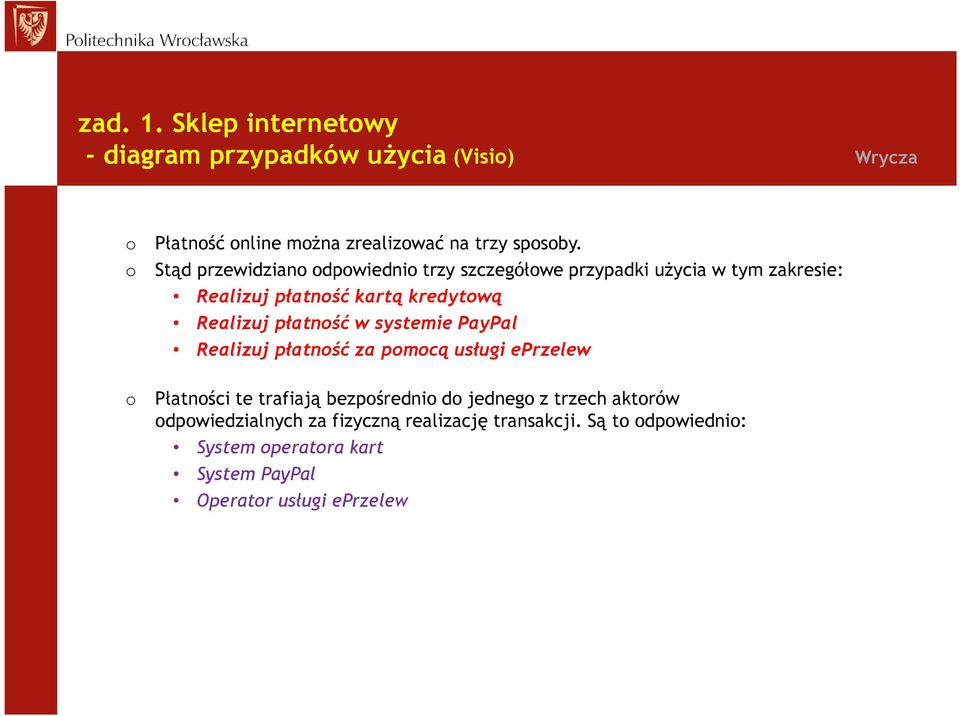

8 zad. 1. Sklep internetowy - diagram przypadków użycia (Visio) Wrycza o Płatność online można zrealizować na trzy sposoby. o Stąd przewidziano odpowiednio trzy szczegółowe przypadki użycia w tym zakresie: Realizuj płatność kartą kredytową Realizuj płatność w systemie PayPal Realizuj płatność za pomocą usługi eprzelew o Płatności te trafiają bezpośrednio do jednego z trzech aktorów odpowiedzialnych za fizyczną realizację transakcji. Są to odpowiednio: System operatora kart System PayPal Operator usługi eprzelew

11 zad. 1. Sklep internetowy - diagram przypadków użycia (Visio) Wrycza o Z kolei Administrator systemu odpowiedzialny jest za funkcjonalności wyrażone przypadkami użycia: Zarządzaj produktami Zarządzaj kontami użytkowników Przeglądaj listę transakcji Zmień statusy przesyłek Zaksięguj płatność za pobraniem o Dwa pierwsze z nich są typu CRUD (Create, Read, Update, Delete) Np. podczas zarządzania produktami (inicjując przypadek użycia Zarządzaj produktami) Administrator może dodać nowy produkt Create przeglądać listę produktów znajdujących się w sprzedaży Read aktualizować dane poszczególnych produktów Update usuwać wybrane produkty - Delete

12 zad. 1. Sklep internetowy - diagram przypadków użycia (Visio) Wrycza o Z kolei Administrator systemu odpowiedzialny jest za funkcjonalności wyrażone przypadkami użycia: Zarządzaj produktami Zarządzaj kontami użytkowników Przeglądaj listę transakcji Zmień statusy przesyłek Zaksięguj płatność za pobraniem o Dwa pierwsze z nich są typu CRUD (Create, Read, Update, Delete) Np. podczas zarządzania produktami (inicjując przypadek użycia Zarządzaj produktami) Administrator może dodać nowy produkt Create przeglądać listę produktów znajdujących się w sprzedaży Read aktualizować dane poszczególnych produktów Update usuwać wybrane produkty - Delete

13 zad. 1. Sklep internetowy - diagram przypadków użycia uporządkowany (Visio) Wrycza

14 dodatek do Visio

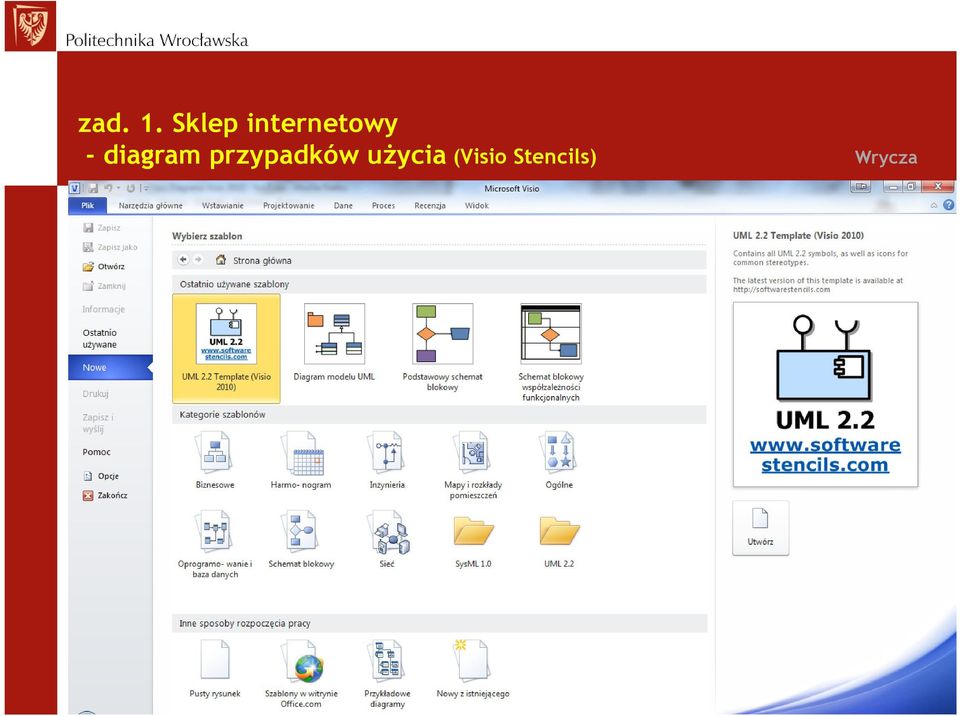

15 zad. 1. Sklep internetowy - diagram przypadków użycia (Visio Stencils) Wrycza o ten sam diagram wykonany przy użyciu Stencil and Template for UML 2.2

16 zad. 1. Sklep internetowy - diagram przypadków użycia (Visio Stencils) Wrycza Wybierz produkt << extend >> Wyszukaj produkt Przeglądaj listę transakcji << extend >> Zmień status przesyłki Klient <<CRUD>> Zarządzaj koszykiem << extend >> << include >> << CRUD>> Zarządzaj produktami Złóż zamówienie << include>> Autoryzuj użytkownika << include >> << include >> << extend >> << extend >> Realizuj płatność online Generuj fakturę << include >> << CRUD>> Zarządzaj użytkownikami Administrator Zaksięguj płatność online Realizuj płatność kartą kredytową Realizuj płatność w systemie PayPal Realizuj płatność za pomocą usługi eprzelew System operatora kart System Pay-Pal Operator usługi eprzelew

17 zad. 1. Sklep internetowy - scenariusz Wrycza o W ramach opracowywania modelu przypadków użycia grupie analityków systemowych zlecono przygotowanie półformalnej, tabelarycznej dokumentacji poszczególnych przypadków użycia o Analityk odpowiedzialny za przypadek użycia Zarządzaj koszykiem sklasyfikował go jako niezbędny ze względu na techniczna realizację systemu i zarazem ważny dla klienta o Standardowy scenariusz realizacji przypadku prowadzi do złożenia zamówienia i zawiera wyświetlenie koszyka o Klient ma jednak możliwość modyfikacji zarówno listy produktów w koszyku, jak i liczebności poszczególnych pozycji zamówienia o W każdym przypadku system aktualizuje sumaryczną cenę wybranego produktu oraz wartość całego zamówienia o W przypadku opuszczenia strony zawartość koszyka jest przechowywana przez 24 godziny i koszyk jest przywracany przy każdym nowym wejściu na stronę przed upływem tego czasu o Klient zwrócił uwagę na konieczność zapewnienia krótkiego czasu reakcji systemu, co należy odzwierciedlić w dokumentacji

18 zad. 1. Sklep internetowy - scenariusz Wrycza o W ramach opracowywania modelu przypadków użycia grupie analityków systemowych zlecono przygotowanie półformalnej, tabelarycznej dokumentacji poszczególnych przypadków użycia o Analityk odpowiedzialny za przypadek użycia Zarządzaj koszykiem sklasyfikował go jako niezbędny ze względu na techniczna realizację systemu i zarazem ważny dla klienta o Standardowy scenariusz realizacji przypadku prowadzi do złożenia zamówienia i zawiera wyświetlenie koszyka o Klient ma jednak możliwość modyfikacji zarówno listy produktów w koszyku, jak i liczebności poszczególnych pozycji zamówienia o W każdym przypadku system aktualizuje sumaryczną cenę wybranego produktu oraz wartość całego zamówienia o W przypadku opuszczenia strony zawartość koszyka jest przechowywana przez 24 godziny i koszyk jest przywracany przy każdym nowym wejściu na stronę przed upływem tego czasu o Klient zwrócił uwagę na konieczność zapewnienia krótkiego czasu reakcji systemu, co należy odzwierciedlić w dokumentacji

19 Hotel reservation Visual Paradigm Tutorial, VP

20 zad. 2. Hotel Reservation Visual Paradigm Tutorial tutorial: Writing Effective Use Case

21 zad. 2. Hotel Reservation Visual Paradigm Tutorial

37 Sklep internetowy Wrycza, Visual Paradigm

38 zad. 3. Sklep internetowy - diagram przypadków użycia (Visio Stencils Visual Paradigm) Wrycza Wybierz produkt << extend >> Wyszukaj produkt Przeglądaj listę transakcji << extend >> Zmień status przesyłki Klient <<CRUD>> Zarządzaj koszykiem << extend >> << include >> << CRUD>> Zarządzaj produktami Złóż zamówienie << include>> Autoryzuj użytkownika << include >> << include >> << extend >> << extend >> Realizuj płatność online Generuj fakturę << include >> << CRUD>> Zarządzaj użytkownikami Administrator Zaksięguj płatność online Realizuj płatność kartą kredytową Realizuj płatność w systemie PayPal Realizuj płatność za pomocą usługi eprzelew System operatora kart System Pay-Pal Operator usługi eprzelew

39 zad. 3. Sklep internetowy - diagram przypadków użycia (Visio Stencils Visual Paradigm) Wrycza
