1 KURTYNY POWIETRZNE Dane techniczne i instrukcja montażu: Boczna gazowa kurtyna powietrzna. Informacje techniczne: Boczna kurtyna powietrzna. Destratyfikator. Górna gazowa kurtyna powietrzna. DTR - luty 00

2 SPIS TREŚCI BOCZNA GAZOWA KURTYNA POWIETRZNA YAC V - DANE TECHNICZNE ZAWARTOŚĆ OPAKOWANIA 6 IDENTYFIKACJA POSZCZEGÓLNYCH ELEMENTÓW 7 A - PRZYGOTOWANIE DO MONTAŻU 8 B - INSTALACJA PIERWSZEGO MODUŁU 8 C - MONTAŻ MODUŁÓW 9 D - INSTALACJA OSTATNIEGO MODUŁU 9 E - INSTALACJA PANELI BOCZNYCH 0 F - DWIE DROGI POWIETRZA DO NADMUCHU G - INSTALACJA MODUŁÓW NADMUCHOWYCH H - PODŁĄCZENIE ELEKTRYCZNE 3 BOCZNA KURTYNA POWIETRZNA 4 DESTRATYFIKATOR 4 GÓRNA GAZOWA KURTYNA POWIETRZNA 5 BOCZNA GAZOWA KURTYNA POWIETRZNA podwyższony komfort ogrzewanie różnego rodzaju drzwi, wejść... regulowany przepływ powietrza montaż gazowej nagrzewnicy destratyfikująej NGV z rozpraszaczem powietrza ogrzanego Dobór kurtyny powietrza. x uchwyt podłogowy z górną kratą YACV dobierz liczbę segmentów na ogrzane powietrze typ YAC0V dobierz liczbę segmentów na powietrzu wewnętrznym YACV x gazowa destratyfikacyjna nagrzewnica powietrza NGV moc zalezy od wysokości montażu x rozpraszacz ogrzanego powietrza z NGV typ YACDAT...V Przykładowy dobór dla drzwi o wymiarach 5m x 4,5m. Ogrzewanie do m wysokości. 4x moduł grzewczy YAC0V 6x moduł na powietrze wewn. YACV x uchwyt podłogowy z górną kratą YACV x gazowa nagrzewnica destratyfikacyjna NGV x rozpraszacz gorącego powietrza YACDAT V

3 Moduł z wlotem powietrza z tyłu (powietrze z otoczenia) 3 4 DANE TECHNICZNE PARAMETRY MODUŁÓW NADMUCHOWYCH. Moduł z wlotem powietrza z góry (ogrzanego przez nagrzewnicę NGV) Moduł, wysokość 50 cm Na powietrzu ogrzanym Na powietrzu wewnętrznym Wielkość przepływu powietrza m³/h 00 Napięcie elektryczne V jednofazowy 30 Wentylator - natężenie A Model YAC0V YACV Uchwyt podłogowy i panel szczytowy YACV NAGRZEWNICA KURTYNY YAC V. Wysokość montażu m 3 / 4 4 / 5 Maksymalny przepływ powietrza m 3 /h / / Typ nagrzewnicy NGV35 NGV55 NGV75 Przyrost temperatury powietrza 0 C 0,5 / 6,9 9,8 / 5,8 Moc kw Napięcie elektryczne V 30 4 Rozpraszacz YACDAT36V YACDAT55V YACDAT75V

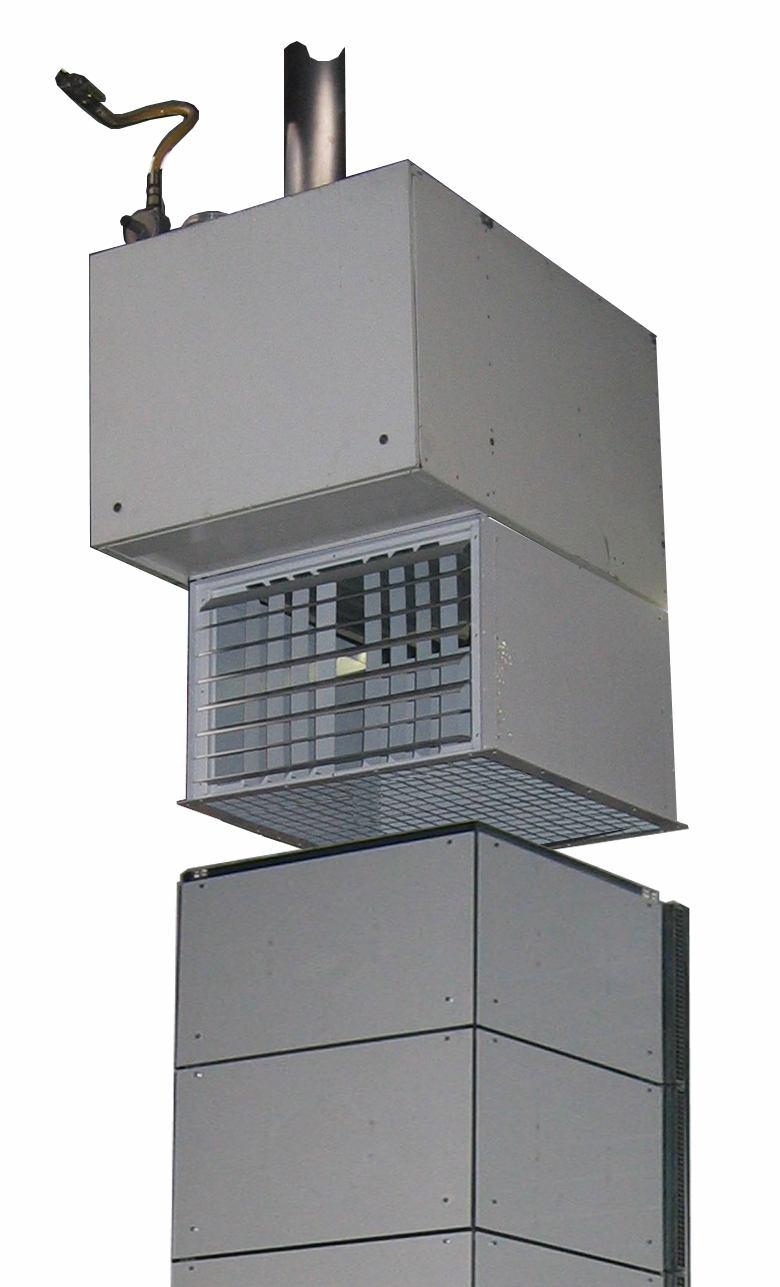

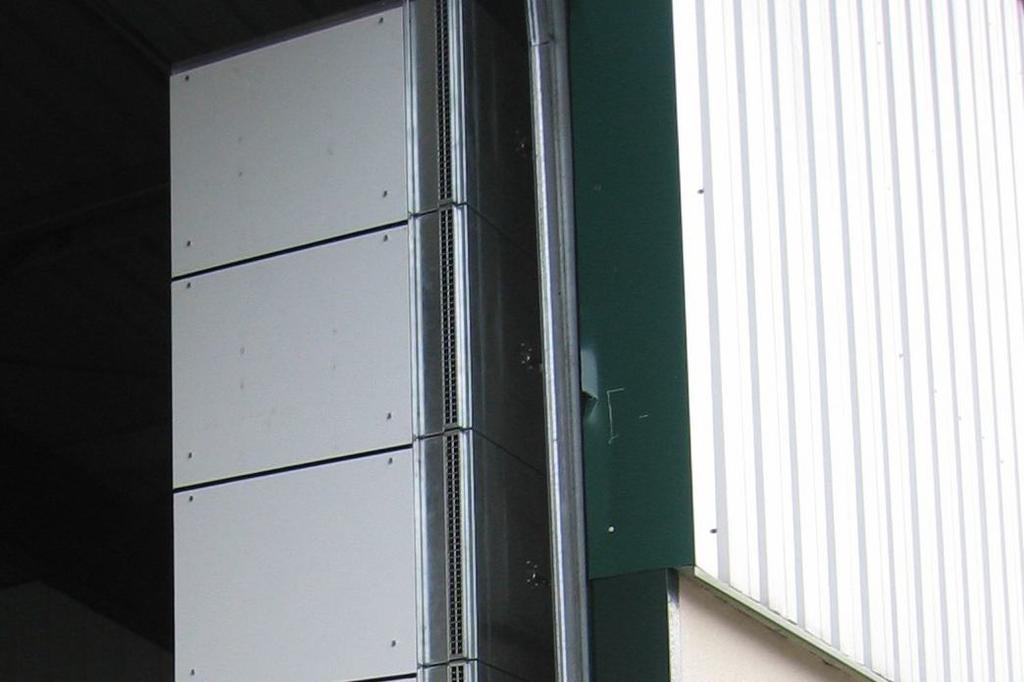

4 Boczna gazowa pionowa kurtyna powietrzna YAC-V System składa się z pionowej koumny nadmuchowej o zmiennej wysokości oraz jednej nagrzewnicy destratyfikacyjnej NGV. ) Instaluj nagrzewnicę używając instrukcji "Nagrzewnice Powietrza NGV". ) Instaluj moduły poniżej nagrzewnicy 3 ) Montuj kurtynę poniżej nagrzewnicy, maksymalnie 0 modułów na kurtynę.

5 Widok z boku Zachowaj odległość 300 mm pomiędzy modułem i ścianą. Montaż : Przedstawione urządzenia są niezależne, lecz wlot powietrza do kolumny musi być zestrojony z nadmuchem nagrzewnicy NGV. Zamontuj nagrzewnicę gazową NGV, zachowując minimalną odległość 00 mm od modułu. Widok z przodu drzwi - wylot powietrza z nagrzewnicy NGV powinien być skierowany do wnętrza budynku. - moduły możemy zamontować na dwa sposoby (nadmuch w lewo lub prawo) Nadmuch w prawo Nadmuch w lewo Widok z boku Zachowaj odległość 300 mm pomiędzy modułem i ścianą.

6 ZAWARTOŚĆ OPAKOWANIA Or O x x x x x x

7 IDENTYFIKACJA POSZCZEGÓLNYCH ELEMENTÓW

8 A - PRZYGOTOWANIE DO MONTAŻU Ułóż uchwyt podłogowy na podłodze i umocuj go. 300 B - INSTALACJA PIERWSZEGO MODUŁU Umocuj pierwszy moduł na uchwycie podłogowym. ZWRÓĆ UWAGĘ, BY WSZYSTKIE MODUŁY BYŁY PRAWIDŁOWO POŁĄCZONE (Patrz ilustracje) UWAGA : Przed przymocowaniem modułu do uchwytu podłogowego, przy pomocy dwóch śrub, upewnij się, że elementy zostały zmontowane prawidłowo.

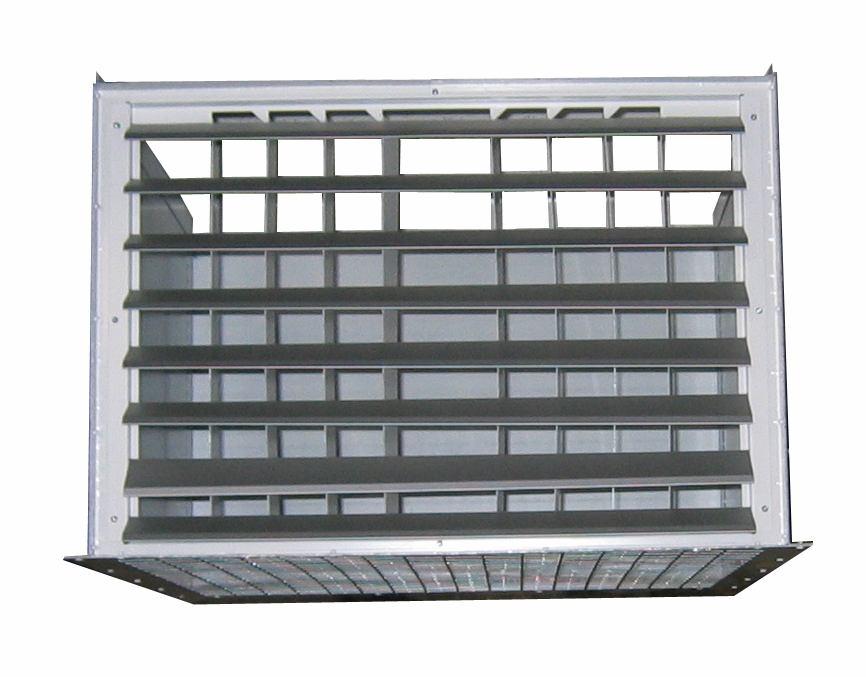

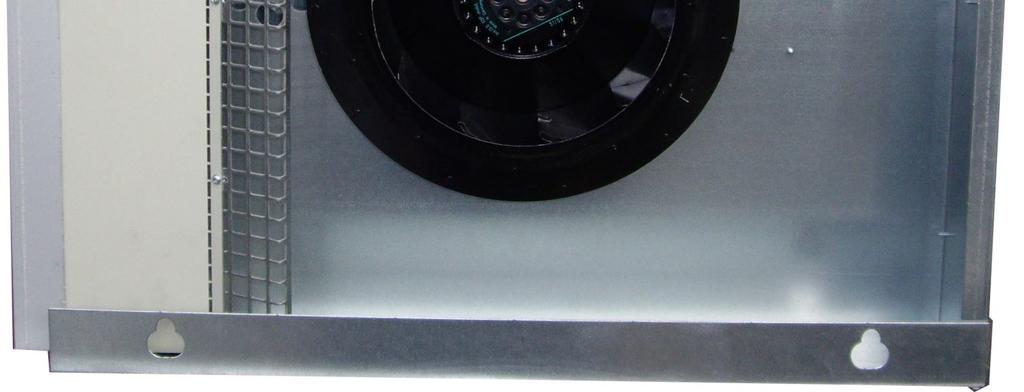

9 Połącz moduł z uchwytem podłogowym i przymocuj je do podłoża. C - MONTAŻ MODUŁÓW Połącz moduły (patrz ilustracje). PAMIĘTAJ, ŻE WSZYTSKIE MODUŁY POWINNY BYĆ POŁĄCZONE PRZY POMOCY DWÓCH ŚRUB M6X D - INSTALACJA OSTATNIEGO MODUŁU Zamocuj moduł z kratą na szczycie kurtyny

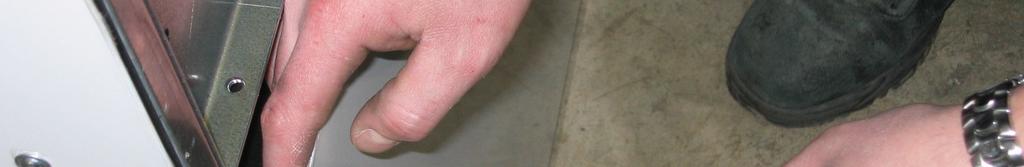

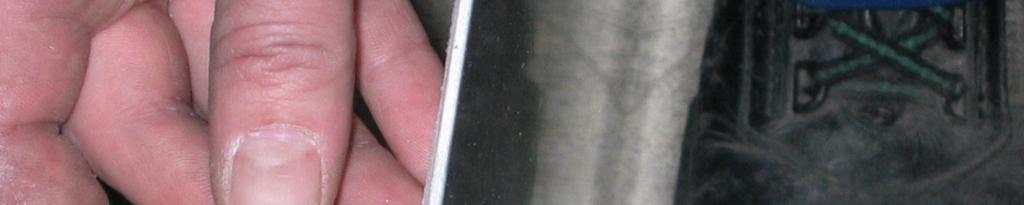

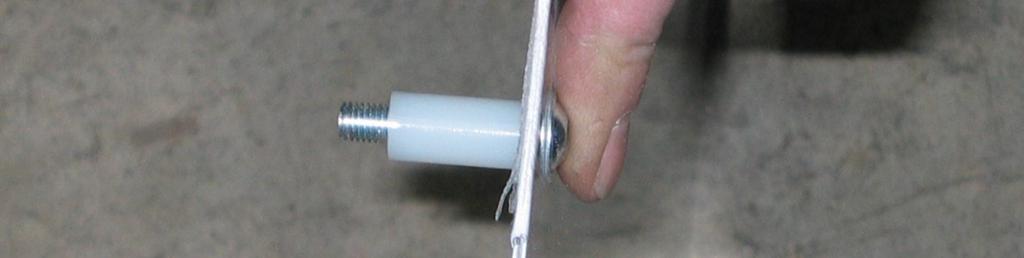

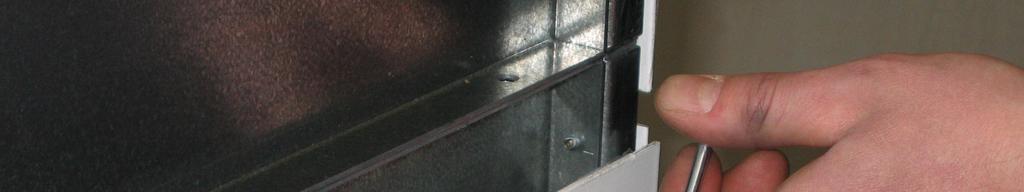

10 E - INSTALACJA PANELI BOCZNYCH Patrz ilustracje. ą ku zęści c ą z s Mniej ks Wię zą w ścią ę z c d ół górze

11 F - DWIE DROGI POWIETRZA DO NADMUCHU Nadmuch w lewo Nadmuch w prawo

12 G - INSTALACJA MODUŁÓW NADMUCHOWYCH Zainstaluj moduły nadmuchowe, PAMIĘTAJ BY ROZPOCZĄĆ MONTAŻ OD DOLNYCH MODUŁÓW KOLUMNY!! UWAGA Przed zamontowaniem kolejnego modułu, sprawdż, czy poprzedni moduł jest prawidłowo przymocowany Patrz ilustracje!

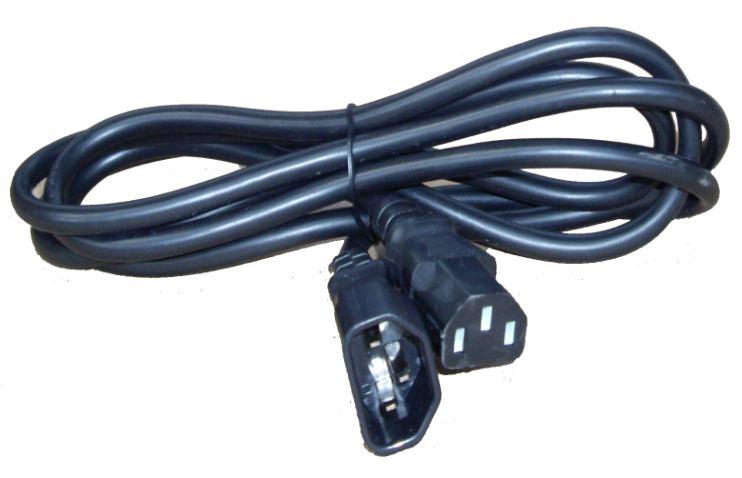

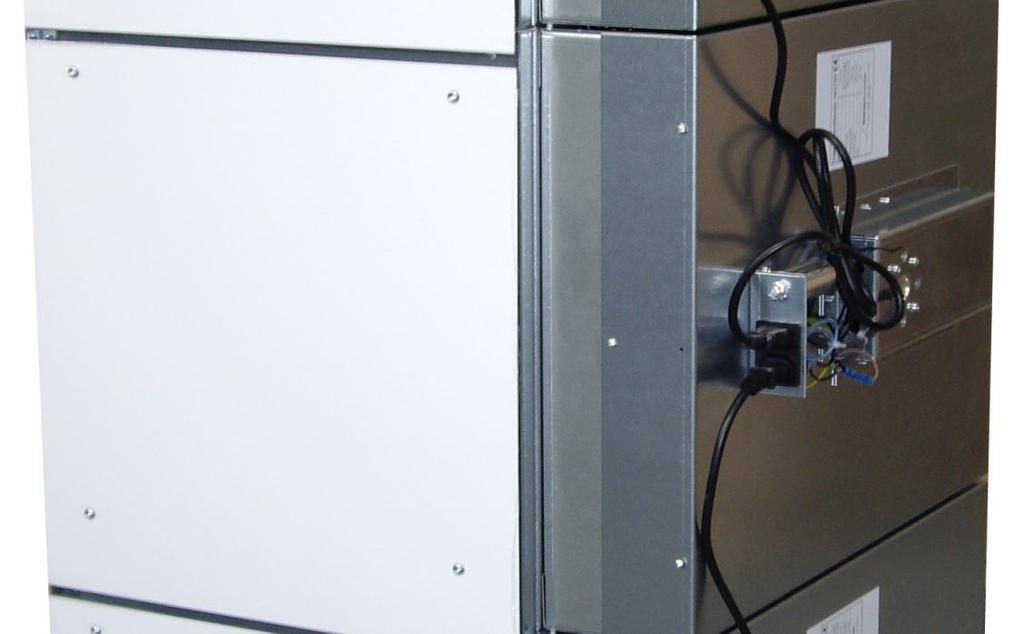

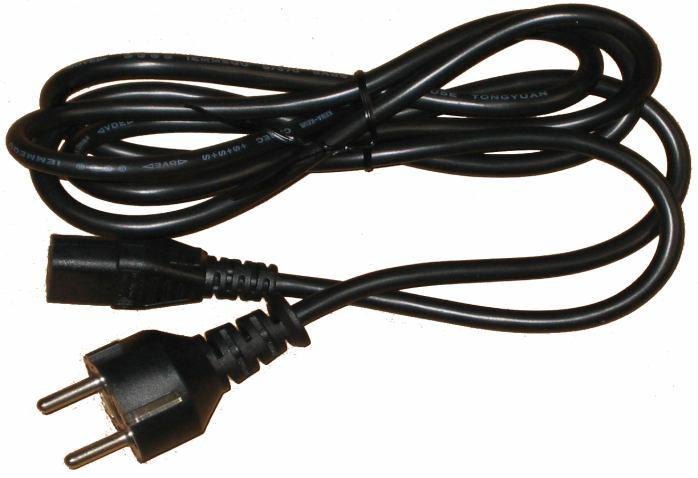

13 H- PODŁĄCZENIE ELEKTRYCZNE Podłącz przewody elektryczne do modułów. Po wykonaniu wszystkich podłączeń elektrycznych, zamontuj chroniące je panele, Patrz ilustracje.!!

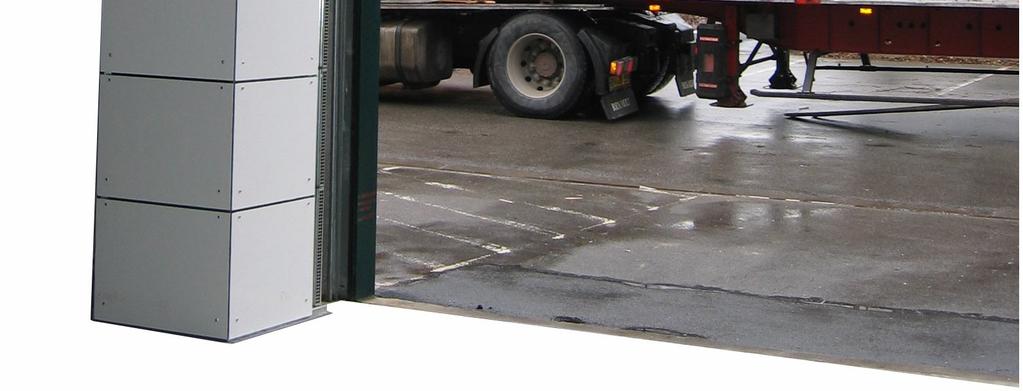

14 BOCZNA KURTYNA POWIETRZNA podwyższony komfort regulowany przepływ powietrza solidna i prosta budowa modułowa Dobór kurtyny powietrza. Łaczna długość modułów YACV nie mniejsza niż w wysokość bramy Przykładowy dobór dla drzwi o wymiarach 5m x 4,5m. 5x moduł YACV x uchwyt podłogowy YAV09 Nazwa Moduł na powietrze wewnętrzne Wielkość przepływu powietrza m³/h 500 Napięcie elektryczne V 30 / 380+N Moduł, wysokość m Uchwyt podłogowy YACV YAV09 DESTRATYFIKATOR Model Wyd. Poziom Napięcie Prędkość powietrza Ilość wentylatorów Max Ciężar hałasu * m³/h V obr/min wysokość db(a) kg SDS m 4 8 SDS m 48 SDS m 5 36 * z 5m

15 GÓRNA GAZOWA KURTYNA POWIETRZNA Komfort i ciepło przy drzwiach Dla obiektów handlowych i przemysłowych Ukierunkowana struga powietrza. Dwustopniowy palnik gazowy. Stalowe rury wymiennika ciepła o grubości ścianek mm i powierzchniowo aluminizowane. Uchwyty montażowe w zestawie. W opcji możliwość regulacji prędkości wentylatora. Typ kurtyny YAC 6 YAC36 YAC45 Moc maksymalna kw Moc minimalna kw Wydajność powietrza przy 50 C m³/h Przyrost temperatury powietrza C Napięcie elektryczne V mono 30 AC Wysokość montażu min / max m, / 3,5 3 / 5 3 / 5 Długość L mm Szerokość B mm Wysokość H mm Ciężar kg Wylot spalin / wlot powietrza mm 80 / 5 80 / 5 00 / 00 ECO INSTAL Holding Sp. z o.o. tel. (06) Dział Techniki Grzewczej fax: (06) Poznań, ul. Obodrzycka 6 NIP promienniki@ecoinstal.pl, Regon sales@caloriss.com
